BRUKSANVISNING Ico Sand F80 ELICA

SV Monterings- och bruksanvisningar

(Denna handbok är inte avsedd för användning i USA och Kanada)

filtersystem basert på aktivt kull.

Kullfilter (kun med resirkulering av luften)

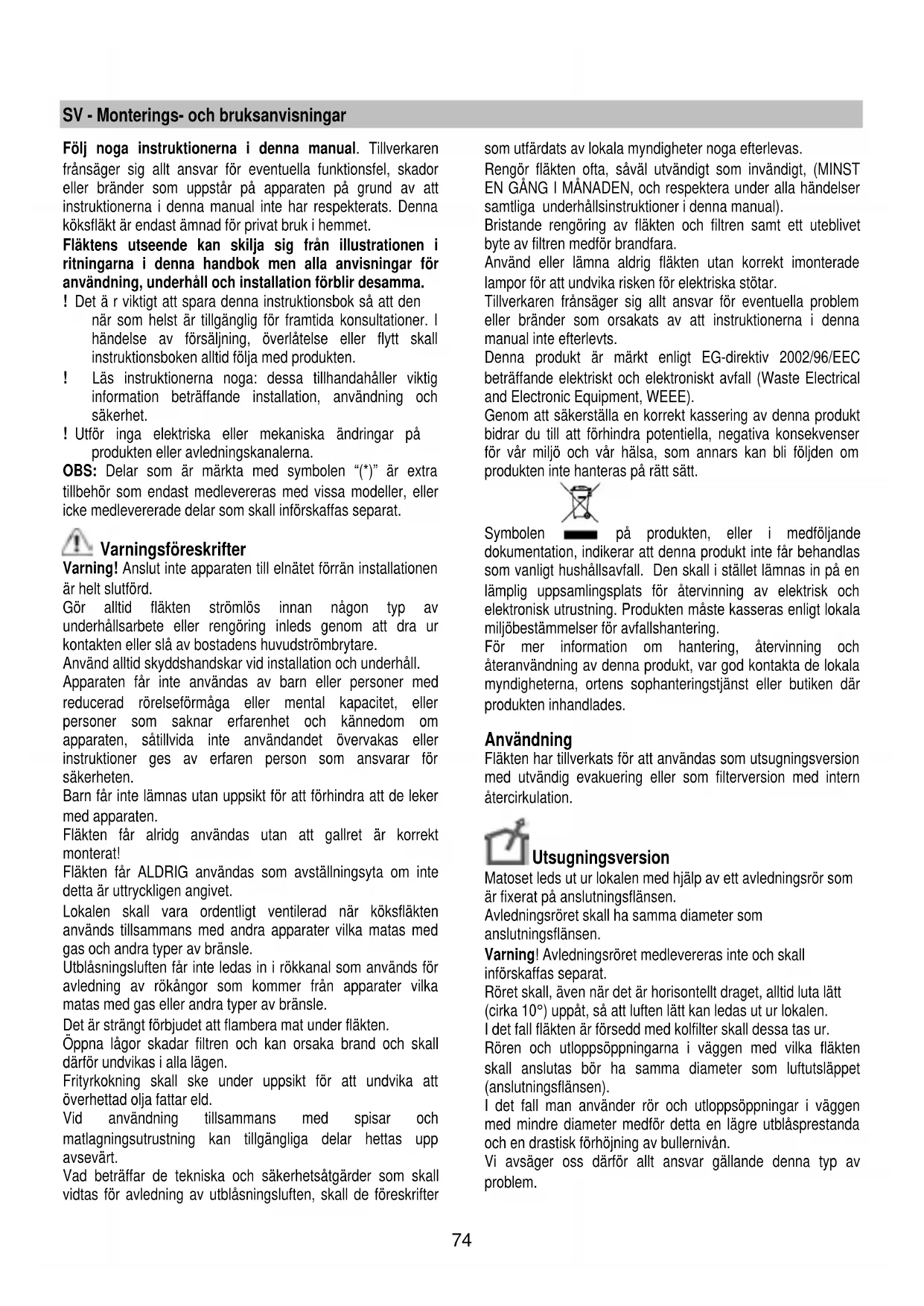

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador

eller bränder som uppstår på apparaten på grund av att

instruktionerna i denna manual inte har respekterats. Denna

köksfläkt är endast ämnad för privat bruk i hemmet.

Fläktens utseende kan skilja sig från illustrationen i

ritningarna i denna handbok men alla anvisningar för

användning, underhåll och installation förblir desamma.

! Det ä r viktigt att spara denna instruktionsbok så att den

när som helst är tillgänglig för framtida konsultationer. I

händelse av försäljning, överlåtelse eller flytt skall

instruktionsboken alltid följa med produkten.

! Läs instruktionerna noga: dessa tillhandahåller viktig

information beträffande installation, användning och

! Utför inga elektriska eller mekaniska ändringar på

produkten eller avledningskanalerna.

OBS: Delar som är märkta med symbolen “(*)” är extra

tillbehör som endast medlevereras med vissa modeller, eller

icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att dra ur

kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med

reducerad rörelseförmåga eller mental kapacitet, eller

personer som saknar erfarenhet och kännedom om

apparaten, såtillvida inte användandet övervakas eller

instruktioner ges av erfaren person som ansvarar för

Barn får inte lämnas utan uppsikt för att förhindra att de leker

Fläkten får alridg användas utan att gallret är korrekt

Fläkten får ALDRIG användas som avställningsyta om inte

detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten

används tillsammans med andra apparater vilka matas med

gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för

avledning av rökångor som kommer från apparater vilka

matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall

därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att

överhettad olja fattar eld.

Vid användning tillsammans med spisar och

matlagningsutrustning kan tillgängliga delar hettas upp

Vad beträffar de tekniska och säkerhetsåtgärder som skall

vidtas för avledning av utblåsningsluften, skall de föreskrifter

som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser

samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet

byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade

lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem

eller bränder som orsakats av att instruktionerna i denna

manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC

beträffande elektriskt och elektroniskt avfall (Waste Electrical

and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt

bidrar du till att förhindra potentiella, negativa konsekvenser

för vår miljö och vår hälsa, som annars kan bli följden om

produkten inte hanteras på rätt sätt.

på produkten, eller i medföljande

dokumentation, indikerar att denna produkt inte får behandlas

som vanligt hushållsavfall. Den skall i stället lämnas in på en

lämplig uppsamlingsplats för återvinning av elektrisk och

elektronisk utrustning. Produkten måste kasseras enligt lokala

miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och

återanvändning av denna produkt, var god kontakta de lokala

myndigheterna, ortens sophanteringstjänst eller butiken där

produkten inhandlades.

Fläkten har tillverkats för att användas som utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som

är fixerat på anslutningsflänsen.

Avledningsröret skall ha samma diameter som

Varning! Avledningsröret medlevereras inte och skall

införskaffas separat.

Röret skall, även när det är horisontellt draget, alltid luta lätt

(cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten

skall anslutas bör ha samma diameter som luftutsläppet

(anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen

med mindre diameter medför detta en lägre utblåsprestanda

och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av

! Använd ett så kort rör som möjligt.

! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel

! Undvik stora skillnader i rörets tvärsnittsarea.

! Använd rör vars insida är så slät som möjligt.

! Röret skall vara tillverkat av i lag godkända material.

Den utsugna luften avfettas och befrias från odörer innan den

leds ut i lokalen igen. När fläkten används med denna version

är det nödvändigt att installera ett extra aktivt kolfiltersystem.

De modeller som saknar utsugningsmotor fungerar endast

som utsugningsversion och skall anslutas till en fristående

utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga

Minsta tillåtna avstånd mellan kokkärlens stödyta på

spishällen och köksfläktes underkant är 30cm om det är

frågan om en elektrisk spis och 35cm om det är frågan om

gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på

märkplåten som sitter inne i fläkten. Om fläkten är utrustad

med stickkontakt skall denna anslutas till ett uttag som är

lättillgängligt även efter installationen och som uppfyller

gällande föreskrifter. I det fall fläkten saknar stickkontakt

(direktanslutning till nätet), eller om uttaget är placerat på en

svåråtkomlig plats skall en godkänd tvåpolig strömbrytare

installeras som garanterar en fullkomlig frånkoppling från nätet

i samband med överspänningsklass III, i enlighet med

installationsbestämmelserna.

Varning! kontrollera innan fläktens krets ansluts med

nätspänningen att den fungerar korrekt och är korrekt

Fläkten är utrustad med fixeringspluggar som passar de flesta

typer av väggar/tak. Det är under alla händelser nödvändigt

att rådfråga en kvalificerad fackman för att förvissa sig om att

materialen är lämpade för den aktuella typen av vägg/tak.

Väggen/taket skall vara tillräckligt hållfast för att bära upp

Kontrollera i det fall sidopaneler och/eller sidoskåp

förekommer att utrymmet är tillräckligt för installationen av

fläkten samt att kontrollpanelen alltid är lättåtkomlig.

Gäller endast vissa modeller

En estetisk skorsten kan beställas separat, kontakta en

auktoriserad återförsäljare angående möjligheten att applicera

en sådan på den modell ni införskaffat.

Vi rekommenderar att installera fläkten efter att ha införskaffat

skorstenen i syftet att välja lämplig en installation under säkra

Använd en högre hastighet om matoset är mycket

koncentrerat. Vi rekommenderar att starta luftevakueringen 5

minuter innan matlagningen inleds och låta den fungera i

cirka 15 minuter efter avslutad matlagning.

När tangenten trycks ned stängs fläkten av (OFF) oberoende

av det fungerande utsugningssättet.

T2. Funktionssättet “Silent”

Detta funktionssätt är inte avsett för någon specifik typ av

Tryck på tangenten för att starta fläkten med det tystgående

Tryck på tangenten T1 eller T2 för att stänga av fläkten OFF.

T3. Funktionssättet “Boost”

Detta funktionssätt är inte avsett för någon specifik typ av

Tryck på tangenten när särskilt stora mängder ånga och

Tryck på tangenten T1 eller T3 för att stänga av fläkten OFF.

T4. ON/OFF belysning

Tryck på tangenten för att tända eller släcka belysningen.

Belysningen regleras steglöst och tänds utan fasta

T5. Tillagningssätt.

Tryck med jämna mellanum på tangenten för att aktivera de

olika utsugningssätten.

Varje utsugningssätt är avsett för en särskild typ av

Detta i syftet att erhålla en optimal utsugning i förhållande till

Varje utsugningssätt motsvaras av en Lysdiod.

• Utsugningssättet “Slow cooking” Lysdioden L1 är

Tryck på tangenten i samband med tillagning av

grönsaker i gryta, vid uppvärmning av mat samt vid

uppvärmning av drycker (mjölk, kaffe, the).

• Utsugningssättet “Boiling” Lysdioden L2 är tänd

Tryck på tangenten i samband med tillagning av såser,

buljong, kokta grönsaker och soppor eller i samband

med kokning av matvaror (t.ex. pasta).

• Utsugningssättet “Grilling” Lysdioden L3 är tänd

Tryck på tangenten i samband med tillagning av

matvaror på grill eller stekplatta.

• Utsugningssättet “Frying” Lysdioden L4 är tänd

Tryck på tangenten i samband med frityrkokning av

matvaror (ex. kött, potatis, grönsaker).

Tryck på följande tangenter för att stänga av det valda

Tangent T1 fläkten stängs av OFF Tangent T2 funktionssättet“Silent” aktiveras

Tangent T3 funktionssättet “Boost” aktiveras

I det fall ett motorfel uppstår (stopp, överhettning, etc.)

blockeras motorns samtliga funktioner (med undantag för

belysningen) tangenterna T2, T3, T5 och i Lysdioderna L1, L2,

L3, L4 börjar blinka.

När larmet upphört återgår fläkten till läget OFF.

När tangenten T1 trycks ned övergår fläkten till läget OFF.

Om felet kvarstår förblir fläktens fellarm aktiverat samtidigt

som samtliga funktioner är blockerade. Kontakta det tekniska

Varning! Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att slå

ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt

(åtminstone med samma underhållsintervall som för

fettfiltren). Använd en trasa fuktad med neutrala

rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten

och icke utförda filterbyten kan medföra brandrisk. Följ därför

ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella

motorskador, eldsvådor beroende på ett bristande underhåll

eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren

kan medföra brandrisk. Följ därför ovanstående instruktioner

Ångskärmen skall alltid vara stängd och endast öppnas i

Detta suger upp fettpartiklar som bildas i samband med

Filtret skall rengöras en gång i månaden (eller när indikatorn

för filtrets mättning – om sådan finns på er modell – anger att

detta är nödvändigt), med ett milt rengöringsmedel, för hand

eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att

detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas

med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i

samband med matlagningen.

Kolfiltret kan rengöras varannan månad i varmt vatten med

lämpligt rengöringsmedel eller i diskmaskin med 65°C (om

filtret diskas i diskmaskin skall ett fullständigt program köras

utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka

det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Öppna ångskärmen och ta ur fettfiltret.

Installera kolfiltret på fettfiltrets baksida och fixera med

Varning! Stängerna följer med kolfiltrets förpackning och

• Följ instruktionerna i omvänd ordning för att montera bort

Fläkten är utrustad med ett belysningssystem som bygger på

Lysdioderna garanterar optimal belysning, upptill 10 gånger

längre livslängd jämfört med konventionella lampor och

möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.77

DA - Bruger- og monteringsvejledning

ovenstående instruktioner.
