РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Ico Sand F80 ELICA

(Този наръчник не може да бъде използван в САЩ и Канада)

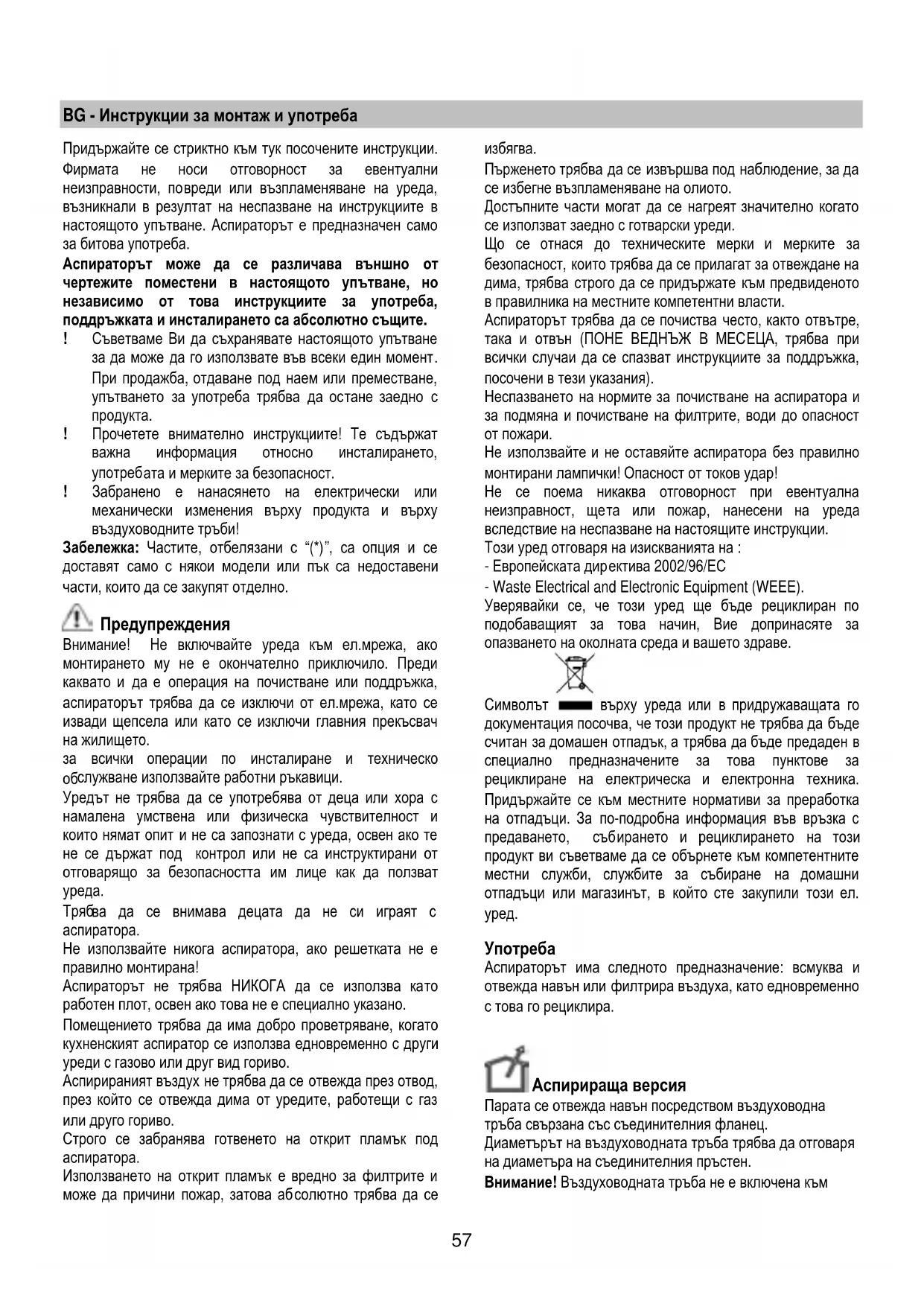

BG - Инструкции за монтаж и употреба

Придържайте се стриктно към тук посочените инструкции.

Фирмата не носи отговорност за евентуални

неизправности, повреди или възпламеняване на уреда,

възникнали в резултат на неспазване на инструкциите в

настоящото упътване. Аспираторът е предназначен само

Аспираторът може да се различава външно от

чертежите поместени в настоящото упътване, но

ва инструкциите за употреба,

поддръжката и инсталирането са абсолютно същите.

! Съветваме Ви да съхранявате настоящото упътване

за да може да го използвате във всеки един момент.

При продажба, отдаване под наем или преместване,

упътването за употреба трябва да остане заедно с

! Прочетете внимателно инструкциите! Те съдържат

важна информация относно инсталирането,

ата и мерките за безопасност.

! Забранено е нанасянето на електрически или

механически изменения върху продукта и върху

въздуховодните тръби!

Забележка: Частите, отбелязани с “(*)”, са опция и се

доставят само с някои модели или пък са недоставени

части, които да се закупят отделно.

Внимание! Не включвайте уреда към ел.мрежа, ако

монтирането му не е окончателно приключило. Преди

каквато и да е операция на почистване или поддръжка,

аспираторът трябва да се изключи от ел.мрежа, като се

извади щепсела или като се изключи главния прекъсвач

за всички операции по инсталиране и техническо

служване използвайте работни ръкавици.

Уредът не трябва да се употребява от деца или хора с

намалена умствена или физическа чувствителност и

които нямат опит и не са запознати с уреда, освен ако те

не се държат под контрол или не са инструктирани от

отговарящо за безопасността им лице как да ползват

ва да се внимава децата да не си играят с

Не използвайте никога аспиратора, ако решетката не е

Аспираторът не трябва НИКОГА да се използва като

работен плот, освен ако това не е специално указано.

Помещението трябва да има добро проветряване, когато

кухненският аспиратор се използва ед

уреди с газово или друг вид гориво.

Аспирираният въздух не трябва да се отвежда през отвод,

през който се отвежда дима от уредите, работещи с газ

Строго се забранява готвенето на открит пламък под

Използването на открит пламък е вредно за филтрите и

може да причини пожар, затова аб

солютно трябва да се

Пърженето трябва да се извършва под наблюдение, за да

се избегне възпламеняване на олиото.

Достъпните части могат да се нагреят значително когато

се използват заедно с готварски уреди.

Що се отнася до техническите мерки и мерките за

безопасност, които трябва да се прилагат за отвеждане на

дима, трябва строго да се придържате към предвиденото

стните компетентни власти.

Аспираторът трябва да се почиства често, както отвътре,

така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при

всички случаи да се спазват инструкциите за поддръжка,

посочени в тези указания).

Неспазването на нормите за почиств

за подмяна и почистване на филтрите, води до опасност

Не използвайте и не оставяйте аспиратора без правилно

монтирани лампички! Опасност от токов удар!

Не се поема никаква отговорност при евентуална

неизправност, щета или пожар, нанесени на уреда

вследствие на неспазване на настоящите инструкции.

Този уред отговаря на изискванията на :

- Waste Electricаl and Electronic Equipment (WEEE).

Уверявайки се, че този уред ще бъде рециклиран по

подобаващият за това начин, Вие допринасяте за

опазването на околната среда и вашето здраве.

върху уреда или в придружаващата го

документация посочва, че този продукт не трябва да бъде

считан за домашен отпадък, а трябва да бъде предаден в

специално предназначените за това пунктове за

рециклиране на електрическа и електронна техника.

Придържайте се към местните нормативи за преработка

на отпадъци. За по-подробна информация във връзка с

ирането и рециклирането на този

продукт ви съветваме да се обърнете към компетентните

местни служби, службите за събиране на домашни

отпадъци или магазинът, в който сте закупили този ел.

Аспираторът има следното предназначение: всмуква и

отвежда навън или филтрира въздуха, като едновременно

с това го рециклира.

Парата се отвежда навън посредством въздуховодна

тръба свързана със съединителния фланец.

Диаметърът на въздуховодната тръба трябва да отговаря

на диаметъра на съединителния пръстен.

Внимание! Въздуховодната тръба не е включена към58

аксесоарите и трябва да бъде закупена отделно.

В хоризонталната част тръбата трябва да бъде леко

извита нагоре (около 10°) за да улесни отвеждането на

Ако аспираторът е снабден с филтри с активен въглен,

въпросните трябва да бъдат отстранени.

Свържете аспиратора към въздуховодни тръби и отвори в

стената. Диаметърът на тръбите тря

на диаметъра на съединителния фланец за отвеждане на

Свързването към въздуховодни тръби и отвори с по-

малък диаметър намалява капацитета на аспириране и

увеличава значително шума по време на работа.

В тези случаи фирмата не поема никаква

! Използвайте тръба с необходимата дължина.

! Използвайте тръба с възможно най-ма

колена (с максимален ъгъл на извивка: 90°).

! Не променяайте рязко сечението на тръбите!

! Използвайте тръби с възможно най-гладко вътрешно

! Материалът, от който са изработени тръбите трябва

да отговаря на нормите в сила.

Аспирираният въздух се пречиства и освежава преди да

влезе отново в обръщение в помещението. За да

използвате аспиратора в този вариант на работа трябва

да инсталирате допълнителна филтрираща система на

базата на филтри с активен въглен.

Моделите без аспириращ мотор са предназначени за

работа само във вариант на аспирираща версия и трябва

ат свързани към периферно аспириращо звено,

което се закупува отделно.

Инструкциите за свързване се доставят заедно с

периферното аспириращо звено.

Минималното разстояние между повърхността, на която

се поставят съдовете за готвене и най-ниската част на

кухненския аспиратор, трябва да бъде не по-малко от

30cm в случай на електрически печки и не по-малко от

35cm, в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене е посочен

по-голямо разстояние, то трябва да се има предвид.

Напрежението в ел.мрежата трябва да отговаря на

напрежението, което е посочено върху етикета с данните

за аспиратора, поставен от вътрешната му страна. Ако е

снабден с щепсел свържете аспиратора към контакт,

съответстващ на действащите норми и намиращ се на

лесно достъпно място дори и след приключване на

монтажа. Ако не е снаб

ден с щепсел (директно свързване

към мрежата), или щепселът не е на достъпно място след

приключване на монтажа, използвайте двуполюсен

прекъсвач според нормите, така че да се осигури пълно

изключване на мрежата при свръхнапрежение ІІІ, в

съответствие с правилата за монтиране.

Внимание! Преди да свържете отново аспиратора към

верите дали функционира правилно,

проверете дали кабелът е монтиран както трябва.

При все това, Ви препоръчваме да се посъветвате с

квалифициран техник, за да сте сигурни, че доставените

аксесоари са подходящи за целта. Стената, съответно

таванът, трябва да бъдат достатъчно стабилни за да

издържат на натоварването.

При наличието на панели, стени и/или странични

шкафове уверете се, че разполагате с достатъчно място

за да инсталирате аспиратора, и че

епятствен достъп до командното

Само за някои модели

Като допълнителен аксесоар към някои модели

съществува възможност за закупуване на естетичен

панел. Проверете заедно с оторизирания дистрибутор

дали за избрания от Вас модел е предвидена тази опция.

Съветваме Ви да инсталирате аспиратора след като сте

закупили естетичния панел за да изберете най-удачния

вариант на монтиране.

Ако при готвене се отделя много пара, преминете на

максимален режим на работа. Препоръчително е да

включите аспиратора 5 минути преди да започнете да

готвите и да го оставите да работи още 15 минути след

T1. OFF на аспиратора

При натискане на бутона аспираторът преминава в

позиция OFF независимо от програмата, на която работи в

Този режим на работа не се свързва с никой конкретен

Натиснете бутона за да задействате аспиратора на тих

При натискане на бутон T1 или T2 аспираторът преминава

Този режим на работа не се свързва с никой конкретен

Използвайте този бутон при отделяне на голямо

количество пара и дим.

При натискане на бутон T1 или T3 аспираторът преминава

T4. ON/OFF осветление

Натиснете бутона за да включите или изключите

Осветлението се задейства постепенно без необходимост

от настройка на междинни нива.

При последователно натискане на бутона се активират

различните режими на аспириране.

Всеки режим е предназначен за различни начини на

По този начин се получава оптимално аспириране в

зависимост от различните изисквания.

На всеки отделен режим на аспириране отговаря отделен

ow cooking” Светодиод L1 е включен

Натиснете бутона при готвене на зеленчуци в тиган,

при затопляне на храни или на напитки (мляко,

• Режим “Boiling” Светодиод L2 е включен

Натиснете бутона при приготвяне на сосове,

бульони, варени зеленчуци и супи или при завиране

(например на макаронени изделия).

• Режим “Grilling” Светодиод L3 е включен

тона при готвене на храна на скара или

Режим “Frying” Светодиод L4 е включен

Натиснете бутона при пържене (например на месо,

картофи, зеленчуци).

За да излезете от зададения режим на аспириране

натиснете следните бутони:

Бутон T1 аспираторът е в позиция OFF

Бутон T2 активиране на режим “Silent”

При неизправност на мотора (блокиране, прегряване и

т.н.) всички функции на мотора ще блокират (включително

и осветлението), а бутоните T2, T3, T5 и СВЕТОДИОДИТЕ

L1, L2, L3, L4 ще започнат да премигват.

При изключване на алармата аспираторът се връща в

При натискане на бутон T1 аспираторът преминава в

Ако неизправността не е отстранена алармата не се

изключва и всички функц

ии са блокирани. Свържете се с

Внимание! Преди каквато и да е операция свързана с

почистване или поддръжка изключете аспиратора от

ел.мрежата, като извадите щепсела или изключите

главния прекъсвач на жилището.

Аспираторът трябва да се почиства често (или поне

толкова на често колкото почиствате филтрите), както

отвътре така и отвън. Използвайте навлажнена кърпа и

неутрални течни почистващи препарати.

Избягвайте препарати, които съдържат абразивни

Внимание ! Не почиствайте никога със спирт !

Внимание! Неспазването на нормите за почистване на

аспиратора и за подмяна на филтрите води до рис

пожар. Спазвайте строго посочените инструкции!

Не се поема никаква отговорност за евентуални щети

нанесени по мотора и пожари, възникнали следствие на

неправилна поддръжка или неспазване на настоящите

Пароизолационна решетка

Пароизолационната решетка трябва да стои винаги

затворена. Отваря се само при поддръжка (например при

почистване или подмяна на филтрите).

Филтърът задържа мазните частици, отделяни при

Да се почиства веднъж месечно или когато индикаторът

за пренасищане на филтрите го показва (разбира се в

случай, че моделът, който сте закупили е снабден с такъв

Използвайте не много силни миялни препарати и

почиствайте ръчно или в съдомиялна машина, но на ниск

температура и кратък режим на измиване.

При миене на металния филтър за мазнините в

съдомиялната машина е възможно той да се обезцвети,

но това по никакъв случай не намалява възможностите му

Отворете централния панел.

За да разглобите филтъра за мазнините, дръпнете

дръжката с пружинен механизъм.

Филтър с активен въглен (само за филтрираща

Задържа неприятните миризми, които се отделят при

Филтърът с активен въглен може да бъде почистван на

всеки два месеца. Мие се с топла вода и подходящи

препарати или в съдомиялна машина на 65°C (в този

случай трябва да изпълните режима на измиване докрай и

в съдомиялната машина не трябва да има други съдове).

ете внимателно филтъра, след което го поставете

във фурната за около 10 минути на 100°C .

Текстилните възглавнички на филтъра трябва да се

подменят на всеки три години или ако повърхността им е

Отворете пароизолационната решетка и отстранете

филтъра за мазнините.

Монтирайте филтъра с активен въглен зад филтъра

опорете с два щифта.

Внимание! Щифтовете влизат към аксесоарите на

филтъра с активен въглен а не към тези на

• За да разглобите филтъра с активен въглен

изпълнете операциите в обратен ред.

Подмяна на ел. крушки

Аспираторът разполага с осветителна система със

СВЕТОДИОДИТЕ гарантират оптимално осветление, до

10 пъти по-силно от традиционните лампи и позволяват

90% икономия на електроенергия.

За подмяна се обърнете към сервиза за техническо
