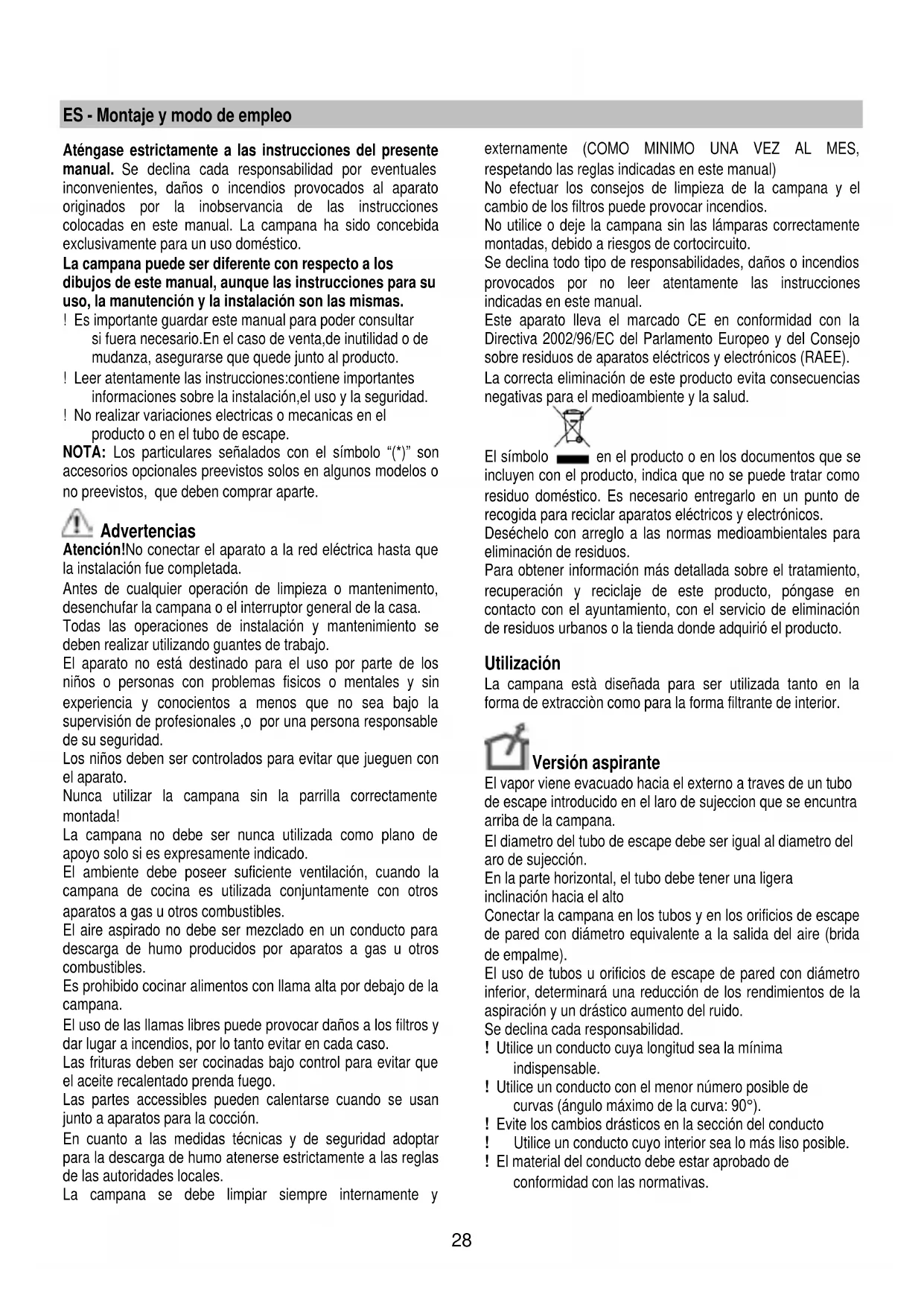

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente

manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato

originados por la inobservancia de las instrucciones

colocadas en este manual. La campana ha sido concebida

exclusivamente para un uso doméstico.

La campana puede ser diferente con respecto a los

dibujos de este manual, aunque las instrucciones para su

uso, la manutención y la instalación son las mismas.

! Es importante guardar este manual para poder consultar

si fuera necesario.En el caso de venta,de inutilidad o de

mudanza, asegurarse que quede junto al producto.

! Leer atentamente las instrucciones:contiene importantes

informaciones sobre la instalación,el uso y la seguridad.

! No realizar variaciones electricas o mecanicas en el

producto o en el tubo de escape.

NOTA: Los particulares señalados con el símbolo “(*)” son

accesorios opcionales preevistos solos en algunos modelos o

no preevistos, que deben comprar aparte.

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento,

desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalación y mantenimiento se

deben realizar utilizando guantes de trabajo.

El aparato no está destinado para el uso por parte de los

niños o personas con problemas fisicos o mentales y sin

experiencia y conocientos a menos que no sea bajo la

supervisión de profesionales ,o por una persona responsable

Los niños deben ser controlados para evitar que jueguen con

Nunca utilizar la campana sin la parrilla correctamente

La campana no debe ser nunca utilizada como plano de

apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la

campana de cocina es utilizada conjuntamente con otros

aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para

descarga de humo producidos por aparatos a gas u otros

Es prohibido cocinar alimentos con llama alta por debajo de la

El uso de las llamas libres puede provocar daños a los filtros y

dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que

el aceite recalentado prenda fuego.

Las partes accessibles pueden calentarse cuando se usan

junto a aparatos para la cocción.

En cuanto a las medidas técnicas y de seguridad adoptar

para la descarga de humo atenerse estrictamente a las reglas

de las autoridades locales.

La campana se debe limpiar siempre internamente y

externamente (COMO MINIMO UNA VEZ AL MES,

respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el

cambio de los filtros puede provocar incendios.

No utilice o deje la campana sin las lámparas correctamente

montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilidades, daños o incendios

provocados por no leer atentamente las instrucciones

indicadas en este manual.

Este aparato lleva el marcado CE en conformidad con la

Directiva 2002/96/EC del Parlamento Europeo y del Consejo

sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias

negativas para el medioambiente y la salud.

en el producto o en los documentos que se

incluyen con el producto, indica que no se puede tratar como

residuo doméstico. Es necesario entregarlo en un punto de

recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para

eliminación de residuos.

Para obtener información más detallada sobre el tratamiento,

recuperación y reciclaje de este producto, póngase en

contacto con el ayuntamiento, con el servicio de eliminación

de residuos urbanos o la tienda donde adquirió el producto.

La campana està diseñada para ser utilizada tanto en la

forma de extracciòn como para la forma filtrante de interior.

El vapor viene evacuado hacia el externo a traves de un tubo

de escape introducido en el laro de sujeccion que se encuntra

arriba de la campana.

El diametro del tubo de escape debe ser igual al diametro del

En la parte horizontal, el tubo debe tener una ligera

inclinación hacia el alto

Conectar la campana en los tubos y en los orificios de escape

de pared con diámetro equivalente a la salida del aire (brida

El uso de tubos u orificios de escape de pared con diámetro

inferior, determinará una reducción de los rendimientos de la

aspiración y un drástico aumento del ruido.

Se declina cada responsabilidad.

! Utilice un conducto cuya longitud sea la mínima

! Utilice un conducto con el menor número posible de

curvas (ángulo máximo de la curva: 90°).

! Evite los cambios drásticos en la sección del conducto

! Utilice un conducto cuyo interior sea lo más liso posible.

! El material del conducto debe estar aprobado de

conformidad con las normativas.29

Se debe utilizar un filtro de carbón activo, disponible del

vuestro proveedor.El aire aspirado viene reciclado antes de

expulsarlo en el ambiente a través de la parrilla superior.

Los modelos sin motor de aspiración solamente funcionan en

versión aspirante y tienen que conectarse a una unidad

periférica de aspiración (no suministrada).

Las instrucciones de conexión se proveen con la unidad

periférica de aspiración.

La distancia mínima entre la superficie de cocción y la parte

más baja de la campana no debe ser inferior a 30cm en el

caso de cocinas electricas y de 35cm en el caso de cocinas a

Si las instrucciones para la instalación del dispositivo para

cocinar con gas especifican una distancia mayor, hay que

tenerlo en consideración.

La tensión de red debe corresponder con tensión indicada en

la etiqueta colocada en el interior de la campana.Si es

suministrada con un enchufe, conectar la campana a un

enchufe conforme a las normas en vigor y colocarlo en una

zona accesible, aun después de la instalación. Si no es

suministrada con enchufe (conexión directa a la red) o clavija

y no es posible situarla en un lugar accesible, aun después de

la instalación, colocar un interruptor bipolar de acuerdo con

las normativas, para asegurarse la desconexión completa a la

red en el caso de la categoria de alta tensión III, conforme con

las reglas de instalación.

Atención! Antes de reconectar el circuito de la campana a la

red y de verificar el correcto funcionamiento, controlar

siempre que el cable de red fue montado correctamente.

La campana está dotada con tacos de fijación adecuados a la

mayor parte de paredes/techos. De cualquier modo, conviene

consultar a un técnico calificado para tener la certeza de que

los materiales son adecuados a su parede/techo. La/El

pared/techo debe ser lo suficientemente fuerte para sostener

el peso de la campana.

En el caso de presencia de paneles y/o paredes y/o armarios

laterales, verificar que el espacio sea suficiente para montar

la campana y que sea facil el acceso al panel de los mandos.

Sólo para algunos modelos

Cómo accesorio opcional puede ser adquirida una chimenea

estética, verifique con el revendedor autorizado si el modelo

que usted posee prevé esta posibilidad.

Se aconseja instalar la campana después de haber adquirido

la chimenea para verificar con seguridad la instalación más

Usar la potencia de aspiraciòn mayor en caso de particular

concentraciòn de vapores de cocina. Aconcejamos de

encender la aspiraciòn 5 minutos antes de iniciar a cocinar y

dejarla en funciòn por otros 15 minutos aproximadamente.

Apretando la tecla ,la campana pasa del funcionamiento, en

cualquier modalidad de aspiración, al estado OFF.

T2. Modalidad “Silent”

Esta modalidad no es asociada a ninguna tipología específica

Apretar la tecla para activar la campana en modalidad

Apretando la tecla T1 ó T2 , la campana pasará al estado

T3. Modalidad “Boost”

Esta modalidad no es asociada a ninguna tipología específica

Apretar la tecla en caso de vapores o humos particularmente

Apretando la tecla T1 ó T3 la campana pasará al estado

T4. ON/OFF iluminación

Apretar la tecla para encender o apagar las luces.

La iluminación se enciende gradualmente sin regulación de

niveles intermedios.30

T5. Modalidad de cocción .

Apretando cíclicamente la tecla, se activan las diversas

modalidades de aspiración .

Cada modalidad es asociada a diferentes tipologías de

cocción de los alimentos .

Esto, para obtener una aspiración óptima en base a las

diversas exigencias.

A cada modalidad de aspiración corresponderá un LED de

• Modalidad “Slow cooking” Led L1 encendido

Apretar la tecla durante la cocción de verduras en

sartén, durante el calentado de los alimentos o durante

el calentado de bebidas (leche, cafè, té).

• Modalidad “Boiling” Led L2 encendido

Apretar la tecla durante la cocción de salsas,

caldos,verduras fervida y sopas o cuando se hacen

hervir alimentos (ej:pasta)

• Modalidad “Grilling” Led L3 encendido

Apretar la tecla en caso de cocción de alimentos sobre

• Modalidad “Frying” Led L4 encendido

Apretar la tecla durante la fritura de alimentos (ej:

carne, papas, verduras)

Para salir de la modalidad de aspiración seleccionada, apretar

las siguientes teclas:

Tecla T1 campana en OFF Tecla T2 activación modalidad “Silent”

Tecla T3 activación modalidad “Boost”

En caso de anomalía del motor( bloqueo,

sobrecalentamiento,etc) todas las funciones del motor serán

bloqueadas (iluminación excluída) las teclas T2, T3, T5 y los

LED L1, L2, L3, L4 destellarán.

A alarma terminada la campana vuelve en estado OFF.

Apretando la tecla T1 la campana pasa en estado OFF.

Si la anomalía persiste, la campana permanecerá en el

estado de alarma y todas las funciones quedarán bloqueadas

. Contatctar la asistencia técnica .

¡Atención! Antes de cualquier operación de limpieza o

mantenimiento, retire la campana de la red eléctrica

desconectando el enchufe o desconectando el

interruptor general de la casa.

La campana debe ser limpiada con frecuencia tanto

externamente como internamente (con la misma frecuencia

con la que se realiza el mantenimiento de los filtros de grasa).

Para la limpieza, utilice un paño impregnado de detergente

líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!

ATENCION: De no observarse las instrucciones dadas para

limpiar el aparato y sustituir el filtro, puede producirse un

incendio. El fabricante recomienda leerlas y respetarlas

El fabricante no se hace responsable por los daños al motor o

los incendios provocados en el aparato debido a

intervenciones de mantenimiento incorrectas o al

incumplimiento de las normas de seguridad proporcionadas.

La pantalla vapores siempre debe dejarse cerrada y sólo

debe abrirse en caso de mantenimiento (ej. Limpieza o

sustitución de los filtros).

Retiene las partículas de grasa producidas cuando se

Debe limpiarse una vez al mes (o cuando el sistema de

indicación de saturación de los filtros - si está previsto en el

modelo que se posee - indica esta necesidad) con

detergentes no agresivos, manualmente o bien en lavavajillas

a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico

puede desteñirse pero sus características de filtrado no

cambian absolutamente.

Abra la pantalla vapores.

Para desmontar el filtro antigrasa, tirar de la manija de

desenganche de muelle.

Filtro al carbón activo (solamente para la versión

Retiene los olores desagradables producidos por el

cocinado de alimentos.

El filtro al carbón puede lavarse cada dos meses con agua

caliente y detergentes adecuados o en lavavajillas a 65°C (

en caso de lavado con lavavajillas, realice el ciclo de lavado

completo sin platos en el interior.). Quite el agua que haya

quedado en el filtro sin estropearlo, después póngalo en el

horno a 100°C durante diez minutos para secarlo

completamente. Cambie el almohadillado cada 3 años y cada

vez que el paño se estropee.

Abra la pantalla vapores y quite el filtro de grasas.

Instale el filtro al carbón en el reverso del filtro de grasas

y fije con dos varillas.

¡Atención! Las varillas están incluidas en la confección

del filtro al carbón y no en la campana.

• Para desmontar el filtro proceda en sentido inverso.

Sustitución de la lámpara

La campana viene provista de un sistema de iluminación

basado en la tecnología LED.

Los LEDS garantizan una óptima iluminación, una duración

hasta 10 veces mayor de las lámparas tradicionales y

permiten aborra el 90% de energía eléctrica. .

Para la sustitución dirigirse al servicio asistencia técnica .31

PT - Instruções para montagem e utilização

eléctrico e electrónico (REEE).

etiqueta das características situada no interior da coifa. Se

montado correctamente.

• Modalidade “Boiling” LED L2 aceso.

vegetais cozidos, sopa ou quando se cozinha a comida

• Modalidade “Grilling” LED L3 aceso.
