BEDIENUNGSANLEITUNG Ico Sand F80 ELICA

DE Montage- und Gebrauchsanweisung

TR Montaj ve kullanım talimatları(Diese Bedienungsanweisungen sind in den USA und in Kanada nicht

(Bu Kullanma kılavuzu Amerika Birleşik Devletleri ve Kanada’da kullanılamaz)10

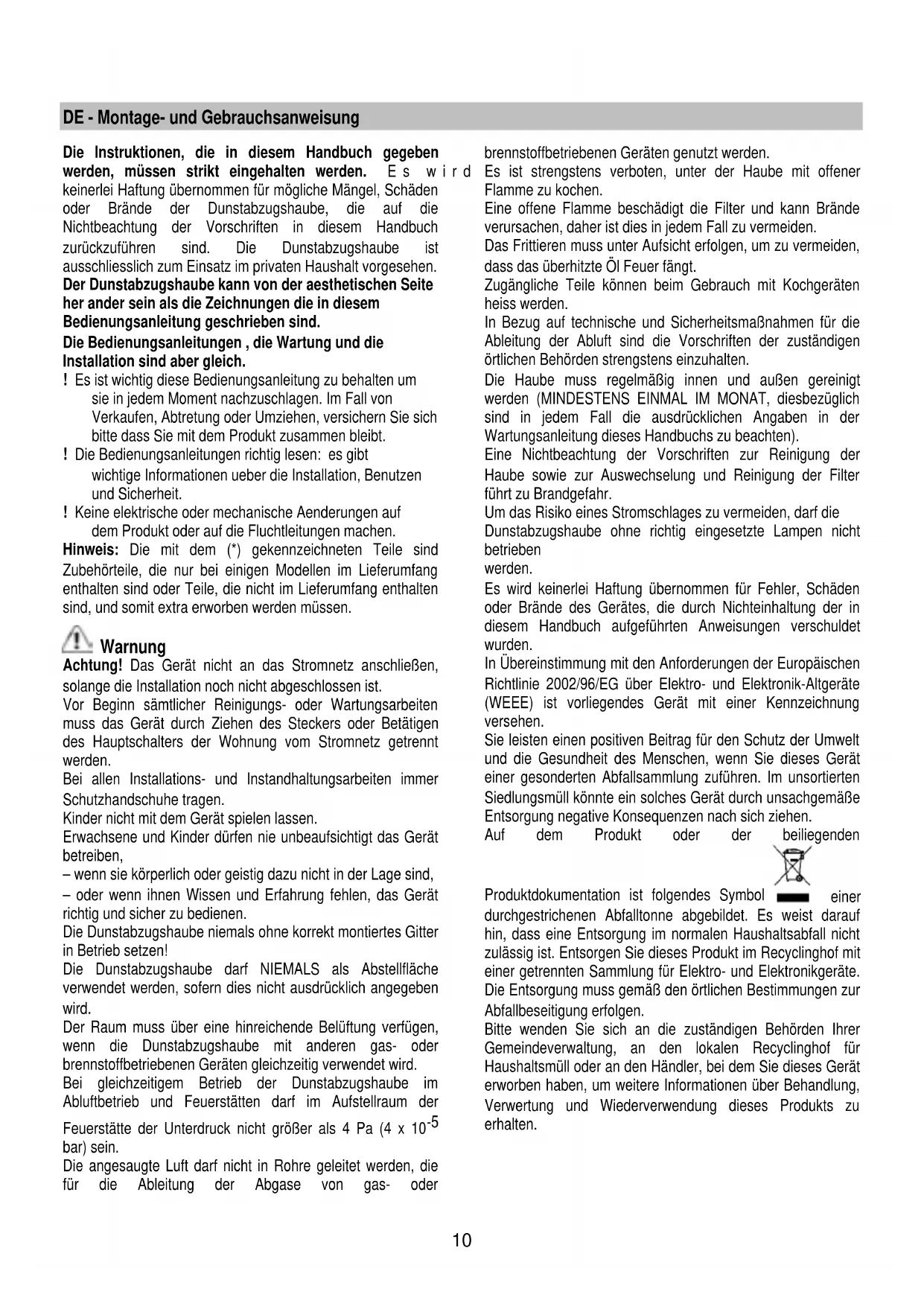

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in diesem Handbuch gegeben

werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden

oder Brände der Dunstabzugshaube, die auf die

Nichtbeachtung der Vorschriften in diesem Handbuch

zurückzuführen sind. Die Dunstabzugshaube ist

ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.

Der Dunstabzugshaube kann von der aesthetischen Seite

her ander sein als die Zeichnungen die in diesem

Bedienungsanleitung geschrieben sind.

Die Bedienungsanleitungen , die Wartung und die

Installation sind aber gleich.

! Es ist wichtig diese Bedienungsanleitung zu behalten um

sie in jedem Moment nachzuschlagen. Im Fall von

Verkaufen, Abtretung oder Umziehen, versichern Sie sich

bitte dass Sie mit dem Produkt zusammen bleibt.

! Die Bedienungsanleitungen richtig lesen: es gibt

wichtige Informationen ueber die Installation, Benutzen

! Keine elektrische oder mechanische Aenderungen auf

dem Produkt oder auf die Fluchtleitungen machen.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind

Zubehörteile, die nur bei einigen Modellen im Lieferumfang

enthalten sind oder Teile, die nicht im Lieferumfang enthalten

sind, und somit extra erworben werden müssen.

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten

muss das Gerät durch Ziehen des Steckers oder Betätigen

des Hauptschalters der Wohnung vom Stromnetz getrennt

Bei allen Installations- und Instandhaltungsarbeiten immer

Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät

richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter

Die Dunstabzugshaube darf NIEMALS als Abstellfläche

verwendet werden, sofern dies nicht ausdrücklich angegeben

Der Raum muss über eine hinreichende Belüftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im

Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

Die angesaugte Luft darf nicht in Rohre geleitet werden, die

für die Ableitung der Abgase von gas- oder

brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener

Eine offene Flamme beschädigt die Filter und kann Brände

verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,

dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten

In Bezug auf technische und Sicherheitsmaßnahmen für die

Ableitung der Abluft sind die Vorschriften der zuständigen

örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt

werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der

Haube sowie zur Auswechselung und Reinigung der Filter

führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, darf die

Dunstabzugshaube ohne richtig eingesetzte Lampen nicht

Es wird keinerlei Haftung übernommen für Fehler, Schäden

oder Brände des Gerätes, die durch Nichteinhaltung der in

diesem Handbuch aufgeführten Anweisungen verschuldet

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung

Sie leisten einen positiven Beitrag für den Schutz der Umwelt

und die Gesundheit des Menschen, wenn Sie dieses Gerät

einer gesonderten Abfallsammlung zuführen. Im unsortierten

Siedlungsmüll könnte ein solches Gerät durch unsachgemäße

Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

durchgestrichenen Abfalltonne abgebildet. Es weist darauf

hin, dass eine Entsorgung im normalen Haushaltsabfall nicht

zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit

einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für

Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät

erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung dieses Produkts zu

Die Haube kann sowohl als Abluftgërat als auch als

Umluftgërat eingesetzt werden.

Die Luft wird mit Hilfe eines an den Abluftstutzen

anzubringenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht geliefert und soll separat

Das Abluftrohr muß denselben Durchmesser wie der

Abluftstutzen aufweisen.

Das Abluftrohr muß muß in waagrechter Lage leicht nach

oben geneigt sein (ca. 10%), damit die Luft ungehindert ins

Freie abgeleitet werden kann.

Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter

versehen sein, so muß dieser entfernt werden.

Die Dunstabzugshaube an Abluftrohre und

Wandabluftauslass mit dem selben Durchmesser wie der

Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit

geringerem Durchmesser, verursacht eine Verringerung der

Abluftleistung und eine drastische Zunahme der

Geraeuschentwicklung.

Jegliche Verantwortung diesbezueglich wird daher abgelenkt

! Eine möglichst kurze Leitung verwenden.

! Eine Leitung mit einer möglichst geringen Anzahl von

Krümmungen verwenden (max. Winkel der Krümmung:

! Starke Änderungen des Leitungsdurchmessers sind zu

! Die Innenfläche der Leitung muss so glatt wie möglich

! Das Material der Leitung muss von den Normen

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem

Fachhändler erhältlich ist.

Der Aktiv-Kohlefilter reinigt die angesaugte Luft von

Fettpartikeln und Kochdünsten bevor diese durch das obere

Gitter in die Küche zurückströmt.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb

und müssen an eine externe Saugeinheit (nicht im

Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und

der Unterseite der Dunstabzugshaube darf 30cm im Fall von

elektrischen Kochfeldern und 35cm im Fall von Gas- oder

kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen

größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf

dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an

zugänglicher Stelle an eine den geltenden Vorschriften

entsprechende Steckdose auch nach der Montage

anzuschließen. Bei einer Haube ohne Stecker (direkter

Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist

ein normgerechter zweipoliger Schalter auch nach der

Montage anzubringen, der unter Umständen der

Überspannung Kategorie III entsprechend den

Installationsregeln ein vollständiges Trennen vom Netz

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein,

dass die Netzversorgung (Steckdose) ordnungsgemäß

Die Abzugshaube ist mit Dübeln ausgestattet, die für die

meisten Wände/Decken geeignet sind. Trotzdem sollte ein

qualifizierter Techniker hinzugezogen werden, der

entscheidet, ob die Materialien für die jeweilige Wand/Decke

geeignet sind. Außerdem muß die Wand/Decke das Gewicht

der Abzugshaube tragen muss.

Im Fall von Abdeckungen und/oder Wänden und/oder

seitlichen Schränken vergewissern Sie sich bitte, dass

genügend Raum vorhanden ist, um die Dunstabzugshaube

anzubringen und dass Sie jederzeit Zugriff auf das Bedienfeld

Nur für einige Modelle

Als optionales Zubehör kann ein Designkamin erworben

werden, beim Verkäufer überprüfen (Genehmigter

Verkaeufer), ob bei Ihrem Modell diese Möglichkeit

Es wird empfohlen, die Haube erst nach dem Kauf dieses

Kamins zu installieren, um die am besten geeignete

Installationsweise auszuwählen.

Bei starker Dampfentwicklung die höchste Betriebsstufe

einschalten. Es wird empfohlen, die Dunstabzugshaube schon

fünf Minuten vor Beginn des Kochvorganges einzuschalten

und sie nach dessen Beendigung noch ungefähr 15 Minuten

weiterlaufen zu lassen.12

T1.Haube AUS Durch das Betätigen dieser Taste wird die Abzugshaube

unabhängig von der aktuellen Betriebsweise ausgeschaltet.

Dieser Betriebsweise entspricht keine bestimmte Kochweise

Diese Taste betätigen, um den “Silent”-Modus (leise)

Durch das Betätigen der Taste T1 oder T2 wird die Haube

Dieser Betriebsweise entspricht keine bestimmte Kochweise

Diese Taste im Falle von besonders intensiven Kochdünsten

Durch das Betätigen der Taste T1 oder T3 wird die Haube

T4. Beleuchtung ON/OFF Diese Taste betätigen, um die Beleuchtung ein- oder

Die Beleuchtung schaltet sich graduell ohne Zwischenstufen

Zyklisch diese Taste betätigen, um die verschiedenen

Betriebsweisen einzuschalten.

Jeder Betriebsweise entspricht eine bestimmte Kochweise.

Grund dafür ist es, eine optimale Abzugsleistung bei den

verschiedenen Kochweisen zu erhalten.

Jeder Betriebsweise entspricht eine Anzeige-LED.

• “Slow cooking” Led L1 eingeschaltet

Diese Taste beim Braten von Gemüsen, beim

Erwärmen oder Erhitzen von Speisen oder Getränken

(Milch, Kaffee, Tee) betätigen..

• “Boiling” Led L2 eingeschaltet

Diese Taste beim Kochen von Sossen, Brühen,

gekochtem Gemüse, Suppen oder von Speisen wie

• “Grilling” Led L3 eingeschaltet

Diese Taste beim Grillen betätigen.

• “Frying” Led L4 eingeschaltet

Diese Taste beim Frittieren (z.B. Fleisch, Kartoffeln,

Um die ausgewählte Betriebsweise zu beenden, die folgenden

Taste T1 Haube auf OFF Taste T2 Einschaltung des “Silent”-Modus

Taste T3 Einschaltung des “Boost” Modus

Alarm in Fehlerfällen

Bei einem Fehler des Motors (Block, Überhitzung, usw.)

werden alle Funktionen des Motors abgeschaltet (ausser der

Beleuchtung); die Taste T2, T3, T5 und die LEDs L1, L2, L3,

Ist der Alarm beendet, schaltet sich die Haube wieder aus.

Durch das Betätigen der Taste T1 wird die Haube

Wenn der Fehler nicht gelöst wird, bleibt die Haube im

Alarmzustand und alle Funktionen bleiben gesperrt. In diesem

Fall setzen Sie sich mit dem Kundendienst in Verbindung.

Hinweis ! Vor jeder Reinigung und Pflege ist die

Dunstabzugshaube durch Ziehen des Netzsteckers oder

Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen

häufig gereinigt werden (etwa in denselben Intervallen, wie die

Wartung der Fettfilter). Zur Reinigung ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. Keine Produkte

verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter

kann zum Brand führen. Diese Anweisungen sind unbedingt

Der Hersteller übernimmt keine Haftung für irgendwelche

Schäden am Motor oder Brandschäden, die auf eine

unsachgemäße Wartung oder Nichteinhaltung der oben

angeführten Sicherheitsvorschriften zurückzuführen sind.

Der Dunstschirm ist stets geschlossen zu halten und nur zu

Wartungszwecken zu öffnen (z.B.: Filterreinigung oder

Diese dienen dazu, die Fettpartikel, die beim Kochen frei

Dieser muss einmal monatlich gewaschen werden (oder wenn

das Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit

einem milden Waschmittel von Hand, oder in der

Spülmaschine bei niedriger Temperatur und einem

Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spülmaschine verfärben, was seine

Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Den Dunstschirm öffnen.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser

und geeigneten Waschmitteln oder in der Spülmaschine bei

65°C gewaschen (in diesem Fall den ollständigen Spülzyklus

– ohne zusätzliches Geschirr im Inneren der

Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter

zu beschädigen; danach das Vlies bei 100° für 10 Minuten in

den Ofen legen, um es vollständig zu trocknen. Das Vlies

muss alle 3 Jahre ausgewechselt werden und weiterhin jedes

Mal dann, wenn es beschädigt ist.

Den Dunstauffangschirm öffnen und den Fettfilter

Den Kohlefilter auf der Rückseite des Fettfilters

installieren und mit zwei Stäben befestigen.

Hinweis! Die Stäbe sind in der Packung des Kohlefilters

und nicht in der Haube enthalten.

• Beim Ausbauen des Filters in umgekehrter Reihenfolge

Die Haube ist mit einem auf der Leuchtdiodentechnologie

basierten Beleuchtungssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der

Kochfläche. Sie haben eine Leistungsdauer, die das

Zehnfache deren der traditionellen Lichter ist und bieten eine

Energieersparnis bis zu 90%.

Um die Leds mit neuen zu ersetzen, setzen Sie sich bitte mit

dem Kundendienst in Verbindung.14

EN - Instruction on mounting and use
