BRUGSANVISNING Ico Sand F80 ELICA

DA Bruger- og monteringsvejledning

nne vejledning finder ikke anvendelse i USA og Canada)

deler som ikke leveres, men må anskaffes separat.

Luften som suges opp må ikke føres ut i en avtrekkskanal for

husholdningsavfall, men må leveres til et egnet

! Bruk et så kort rør som mulig.

! Bruk et rør med færrest mulig vinkler (vinkelen må aldri

være skarpere enn 90°).

gasskomfyrer og blandede komfyrer.

Dersom bruksanvisningen for et gasskokeapparat opererer

med en større avstand, må denne overholdes.

strømledningen er korrekt montert.

Hver viftemodus har et tilsvarende LED-lys som viser hvilken

men dets filterkarakteristikker endres absolutt ikke.

karbonfilteret og ikke i ventilatorhetten.

• For demontering av filteret gå frem i motsatt rekkefølge.

Utskifting av lyspærer

Ventilatoren er utstyrt med et belysningssystem basert på

Kontakta det tekniska servicekontoret för byte av lysdioderna.77

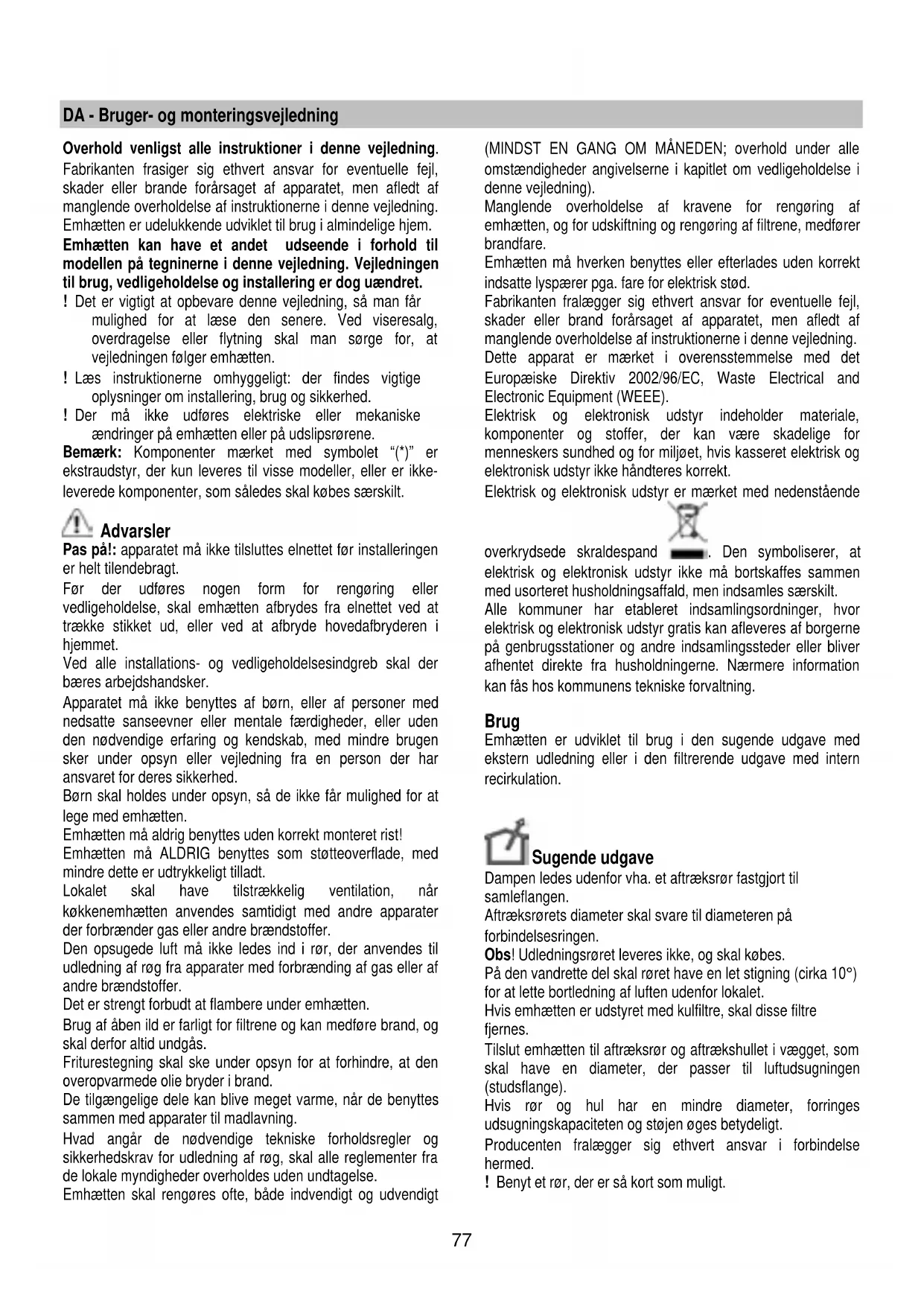

DA - Bruger- og monteringsvejledning

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,

skader eller brande forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Emhætten er udelukkende udviklet til brug i almindelige hjem.

Emhætten kan have et andet udseende i forhold til

modellen på tegninerne i denne vejledning. Vejledningen

til brug, vedligeholdelse og installering er dog uændret.

! Det er vigtigt at opbevare denne vejledning, så man får

mulighed for at læse den senere. Ved viseresalg,

overdragelse eller flytning skal man sørge for, at

vejledningen følger emhætten.

! Læs instruktionerne omhyggeligt: der findes vigtige

oplysninger om installering, brug og sikkerhed.

! Der må ikke udføres elektriske eller mekaniske

ændringer på emhætten eller på udslipsrørene.

Bemærk: Komponenter mærket med symbolet “(*)” er

ekstraudstyr, der kun leveres til visse modeller, eller er ikke-

leverede komponenter, som således skal købes særskilt.

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen

er helt tilendebragt.

Før der udføres nogen form for rengøring eller

vedligeholdelse, skal emhætten afbrydes fra elnettet ved at

trække stikket ud, eller ved at afbryde hovedafbryderen i

Ved alle installations- og vedligeholdelsesindgreb skal der

bæres arbejdshandsker.

Apparatet må ikke benyttes af børn, eller af personer med

nedsatte sanseevner eller mentale færdigheder, eller uden

den nødvendige erfaring og kendskab, med mindre brugen

sker under opsyn eller vejledning fra en person der har

ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, med

mindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, når

køkkenemhætten anvendes samtidigt med andre apparater

der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til

udledning af røg fra apparater med forbrænding af gas eller af

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og

Friturestegning skal ske under opsyn for at forhindre, at den

De tilgængelige dele kan blive meget varme, når de benyttes

sammen med apparater til madlavning.

Hvad angår de nødvendige tekniske forholdsregler og

sikkerhedskrav for udledning af røg, skal alle reglementer fra

de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt

(MINDST EN GANG OM MÅNEDEN; overhold under alle

omstændigheder angivelserne i kapitlet om vedligeholdelse i

Manglende overholdelse af kravene for rengøring af

emhætten, og for udskiftning og rengøring af filtrene, medfører

Emhætten må hverken benyttes eller efterlades uden korrekt

indsatte lyspærer pga. fare for elektrisk stød.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,

skader eller brand forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det

Europæiske Direktiv 2002/96/EC, Waste Electrical and

Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale,

komponenter og stoffer, der kan være skadelige for

menneskers sundhed og for miljøet, hvis kasseret elektrisk og

elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand

. Den symboliserer, at

elektrisk og elektronisk udstyr ikke må bortskaffes sammen

med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor

elektrisk og elektronisk udstyr gratis kan afleveres af borgerne

på genbrugsstationer og andre indsamlingssteder eller bliver

afhentet direkte fra husholdningerne. Nærmere information

kan fås hos kommunens tekniske forvaltning.

Emhætten er udviklet til brug i den sugende udgave med

ekstern udledning eller i den filtrerende udgave med intern

Dampen ledes udenfor vha. et aftræksrør fastgjort til

Aftræksrørets diameter skal svare til diameteren på

Obs! Udledningsrøret leveres ikke, og skal købes.

På den vandrette del skal røret have en let stigning (cirka 10°)

for at lette bortledning af luften udenfor lokalet.

Hvis emhætten er udstyret med kulfiltre, skal disse filtre

Tilslut emhætten til aftræksrør og aftrækshullet i vægget, som

skal have en diameter, der passer til luftudsugningen

Hvis rør og hul har en mindre diameter, forringes

udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse

! Benyt et rør, der er så kort som muligt.78

! Benyt et rør, der har så få kurver som muligt (max. vinkel

! Undgå drastiske ændringer i rørets tværsnit.

! Benyt et rør med så glat en inderside som muligt.

! Rørets materialer skal være godkendt i henhold til

Den indsugede luft affedtes og lugten fjernes, før luften

sendes tilbage i lokalet. For at benytte emhætten i denne

udgave skal der monteres et supplerende filtreringssystem

baseret på aktivt kul.

Modellerne uden udsugningsmotor fungerer kun i den

sugende udgave og skal tilsluttes til en ydre udsugningsenhed

Vejledningen til tilslutning leveres sammen med den perifere

Minimumsafstanden mellem kogegrejets støtteoverflade på

komfuret og den nederste del af emhætten må ikke være

under 30cm ved elektriske kogeplader, og ikke under 35cm

ved gasblus eller komfurer med både gasblus og elektriske

Hvis gaskomfurets vejledning angiver en større afstand, skal

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet

internt i emhætten. Hvis emhætten er udstyret med et stik,

skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i

overensstemmelse med de gældende standarder.

Stikkontakten skal også være let tilgængelig efter

installeringen. Hvis emhætten ikke er udstyret med et stik

(direkte tilslutning til elnettet), eller hvis stikket ikke findes i et

område, der også er let tilgængeligt efter installeringen, skal

der monteres en topolet afbryderkontakt i overensstemmelse

med standarderne, der sørger for fuld afbrydelse fra elnettet i

tilfælde af forhold i overspændingskategori III, og i

overensstemmelse med reglerne for elektriske installationer.

Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før

emhættens kredsløb tilsluttes forsyningsnettet og der udføres

kontrol af korrekt funktion.

Emhætten er udstyret med fastgørings-murplugs, der passer

til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge

sig med en kvalificeret tekniker for at sikre, at materialerne er

egnet og passer til vægtypen/lofttypen. Væggen/loftet skal

være tilstrækkelig robust til at bære emhættens vægt.

Hvis der findes plader og/eller vægge, og/eller ophængte

køkkenelementer i siden, skal man undersøge, at der er

tilstrækkelig plads til installering af emhætten, og at der altid

er let adgang til betjeningspanelet.

Kun til visse modeller

Der kan købes en pynteskorsten som ekstraudstyr. Spørg en

autoriseret forhandler om denne mulighed findes for den

Der henstilles til, at emhætten installeres efter at skorstenen

er blevet købt, så man med sikkerhed kan fastslå den bedste

Benyt den højeste hastighed ved stor dampkoncentration i

køkkenet. Det anbefales, at man tænder udsugningen 5

minutter før påbegyndelse af madlavning, og at udsugningen

efterlades tændt i yderligere cirka 15 minutter efter afslutning

Ved tryk på tasten skifter emhætten fra enhver sugefunktion til

T2. “Silent” funktion

Denne funktion er ikke tilegnet nogen specifik

Tryk på tasten for at indstille emhætten på den stille funktion.

Denne funktion er ikke tilegnet nogen specifik

Tryk på tasten ved megen damp og røg.

Tryk på tasten for at tænde eller slukke lysene.

Lyset tændes gradvist uden indstilling af mellemliggende

Hver funktion er tilegnet forskellige typer madlavning.

Disse sugefunktioner giver mulighed for optimal udsugning på

grundlag af forholdene.

Hver sugefunktion er kombineret med en LYSDIODE til

• “Slow cooking” funktion; lysdiode L1 tændt

Tryk på tasten under tilberedning af grøntsager på

pande, opvarmning af mad eller drikkevarer (mælk,

• “Boiling” funktion; lysdiode L2 tændt

Tryk på tasten under tilberedning af sovs, bouillon,

kogte grøntsager, supper eller når der koges madvarer

• “Grilling” funktion; lysdiode L3 tændt

Tryk på tasten ved tilberedning af mad på grill eller på

• “Frying” funktion; lysdiode L4 tændt

Tryk på tasten ved friturestegning af madvarer (fx. kød,

kartofler, grøntsager).

Tryk på nedenstående taster for at forlade den valgte

Tast T1 emhætte på OFF Tast T2 indstilling af “Silent” funktion

Tast T3 indstilling af “Boost” funktion

Alarm ved fejltilstande

Hvis der opstår fejltilstande i motoren (blokering,

overopvarmning, etc.) afbrydes alle motorfunktioner (undtagen

Ved tryk på tasten T1 skifter emhætten til OFF.

Hvis fejltilstanden fortsætter, vedbliver emhætten med at være

i alarmtilstand og alle funktioner vil være afbrudte. Kontakt

venligst den tekniske servicetjeneste.

Obs! Inden der udføres nogen form for rengøring eller

vedligeholdelse skal emhætten afbrydes fra elnettet ved

at fjerne stikket fra stikkontakten, eller ved at afbryde

hjemmets hovedafbryder.

Emhætten skal rengøres jævnligt både på ydersiden og på

indersiden (mindst med samme frekvens som for

vedligeholdelse af fedtfiltrene). Ved rengøring skal man

anvende en klud fugtet med neutrale, milde rengøringsmidler i

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Pas på: Manglende overholdelse af vejledningen til rengøring

af apparatet og udskiftning af filtrene medfører brandfare. Der

henstilles således til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel

beskadigelse af motoren, brande forårsaget af utilstrækkelig

vedligeholdelse af apparatet eller manglende overholdelse af

ovenstående instruktioner.

Emfanget skal altid holdes lukket, og må kun åbnes ved

vedligeholdelse (fx rengøring eller udskiftning af filtrene).

Tilbageholder de fedtpartikler, der dannes under

tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om

måneden (eller når signaleringssystemet for filtermætning

angiver behovet – hvis denne funktion findes på den købte

model); filteret kan også vaskes i opvaskemaskine ved lave

temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive

filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Filteret opfanger lugt fra madlavning.

Kulfilteret kan vaskes hver to måneder i varmt vand og egnet

vaskemiddel, eller i opvaskemaskine ved 65°C (vask i

opvaskemaskinen skal ske med en fuld cyklus uden andre

Fjern det overskydende vand uden at ødelægge filteret; læg

Pas på! De små stænger er vedlagt i emballagen til

kulfilteret, og findes ikke på emhætten.

• Ved afmontering af filteret skal man følge modsatte

Udskiftning af lyspærerne

Emhætten er udstyret med et belysningssystem baseret på

Lysdioderne sikrer optimal belysning, holdbarhed op til 10

gange længere end almindelige pærer, og de giver mulighed

for at spare 90% elektricitet.

Ved udskiftning bedes man kontakte den tekniske
