BRUGSANVISNING BELT BLF55 ELICA

DA Bruger- og monteringsvejledning

deler som ikke leveres, men må anskaffes separat.

Luften som suges opp må ikke føres ut i en avtrekkskanal for

husholdningsavfall, men må leveres til et egnet

! Bruk et så kort rør som mulig.

! Bruk et rør med færrest mulig vinkler (vinkelen må aldri

være skarpere enn 90°).

med en større avstand, må denne overholdes.

strømledningen er korrekt montert.

I standard modus er ikke signalet for kullfilteret aktivert.

men dets filterkarakteristikker endres absolutt ikke.

det er nødvendig, hvis det er en slik indikator på modellen).

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

1. Dra ut beskyttelsesdekselet ved å presse med en liten

skrutrekker eller lignende redskap.

2. Skift ut den ødelagte lyspæren.

er satt korrekt på plass før du henvender deg til teknisk

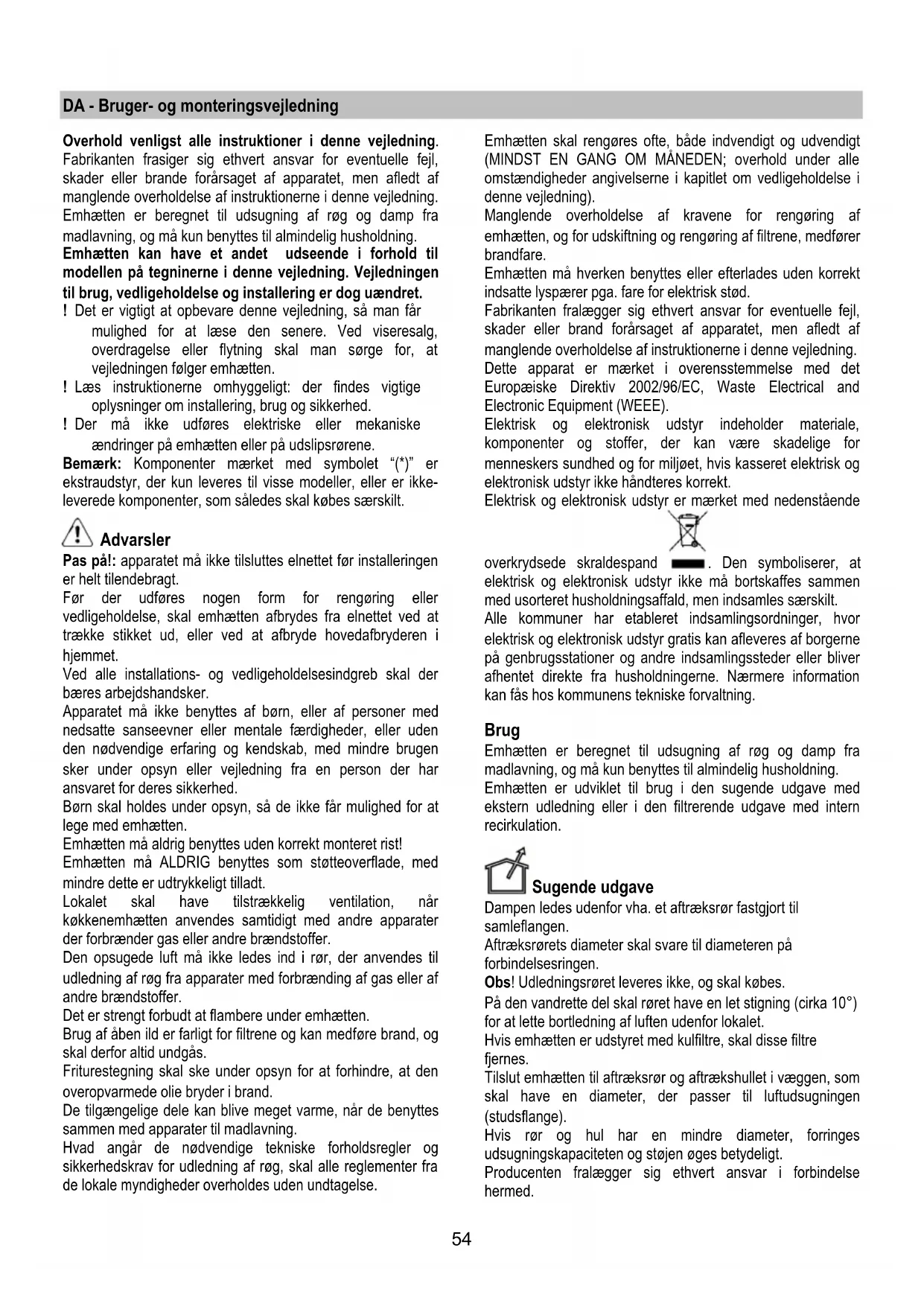

DA - Bruger- og monteringsvejledning

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,

skader eller brande forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Emhætten er beregnet til udsugning af røg og damp fra

madlavning, og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til

modellen på tegninerne i denne vejledning. Vejledningen

til brug, vedligeholdelse og installering er dog uændret.

! Det er vigtigt at opbevare denne vejledning, så man får

mulighed for at læse den senere. Ved viseresalg,

overdragelse eller flytning skal man sørge for, at

vejledningen følger emhætten.

! Læs instruktionerne omhyggeligt: der findes vigtige

oplysninger om installering, brug og sikkerhed.

! Der må ikke udføres elektriske eller mekaniske

ændringer på emhætten eller på udslipsrørene.

Bemærk: Komponenter mærket med symbolet “(*)” er

ekstraudstyr, der kun leveres til visse modeller, eller er ikke-

leverede komponenter, som således skal købes særskilt.

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen

er helt tilendebragt.

Før der udføres nogen form for rengøring eller

vedligeholdelse, skal emhætten afbrydes fra elnettet ved at

trække stikket ud, eller ved at afbryde hovedafbryderen i

Ved alle installations- og vedligeholdelsesindgreb skal der

bæres arbejdshandsker.

Apparatet må ikke benyttes af børn, eller af personer med

nedsatte sanseevner eller mentale færdigheder, eller uden

den nødvendige erfaring og kendskab, med mindre brugen

sker under opsyn eller vejledning fra en person der har

ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, med

mindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, når

køkkenemhætten anvendes samtidigt med andre apparater

der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til

udledning af røg fra apparater med forbrænding af gas eller af

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og

Friturestegning skal ske under opsyn for at forhindre, at den

De tilgængelige dele kan blive meget varme, når de benyttes

sammen med apparater til madlavning.

Hvad angår de nødvendige tekniske forholdsregler og

sikkerhedskrav for udledning af røg, skal alle reglementer fra

de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt

(MINDST EN GANG OM MÅNEDEN; overhold under alle

omstændigheder angivelserne i kapitlet om vedligeholdelse i

Manglende overholdelse af kravene for rengøring af

emhætten, og for udskiftning og rengøring af filtrene, medfører

Emhætten må hverken benyttes eller efterlades uden korrekt

indsatte lyspærer pga. fare for elektrisk stød.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,

skader eller brand forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det

Europæiske Direktiv 2002/96/EC, Waste Electrical and

Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale,

komponenter og stoffer, der kan være skadelige for

menneskers sundhed og for miljøet, hvis kasseret elektrisk og

elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand

. Den symboliserer, at

elektrisk og elektronisk udstyr ikke må bortskaffes sammen

med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor

elektrisk og elektronisk udstyr gratis kan afleveres af borgerne

på genbrugsstationer og andre indsamlingssteder eller bliver

afhentet direkte fra husholdningerne. Nærmere information

kan fås hos kommunens tekniske forvaltning.

Emhætten er beregnet til udsugning af røg og damp fra

madlavning, og må kun benyttes til almindelig husholdning.

Emhætten er udviklet til brug i den sugende udgave med

ekstern udledning eller i den filtrerende udgave med intern

Dampen ledes udenfor vha. et aftræksrør fastgjort til

Aftræksrørets diameter skal svare til diameteren på

Obs! Udledningsrøret leveres ikke, og skal købes.

På den vandrette del skal røret have en let stigning (cirka 10°)

for at lette bortledning af luften udenfor lokalet.

Hvis emhætten er udstyret med kulfiltre, skal disse filtre

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som

skal have en diameter, der passer til luftudsugningen

Hvis rør og hul har en mindre diameter, forringes

udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse

! Benyt et rør, der er så kort som muligt.

! Benyt et rør, der har så få kurver som muligt (max. vinkel

! Undgå drastiske ændringer i rørets tværsnit.

! Benyt et rør med så glat en inderside som muligt.

! Rørets materialer skal være godkendt i henhold til

Den indsugede luft affedtes og lugten fjernes, før luften

sendes tilbage i lokalet. For at benytte emhætten i denne

udgave skal der monteres et supplerende filtreringssystem

baseret på aktivt kul.

Minimumsafstanden mellem kogegrejets støtteoverflade på

komfuret og den nederste del af emhætten må ikke være

under 45cm ved elektriske kogeplader, og ikke under 65cm

ved gasblus eller komfurer med både gasblus og elektriske

Hvis gaskomfurets vejledning angiver en større afstand, skal

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet

internt i emhætten. Hvis emhætten er udstyret med et stik,

skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i

overensstemmelse med de gældende standarder.

Stikkontakten skal også være let tilgængelig efter

installeringen. Hvis emhætten ikke er udstyret med et stik

(direkte tilslutning til elnettet), eller hvis stikket ikke findes i et

område, der også er let tilgængeligt efter installeringen, skal

der monteres en topolet afbryderkontakt i overensstemmelse

med standarderne, der sørger for fuld afbrydelse fra elnettet i

tilfælde af forhold i overspændingskategori III, og i

overensstemmelse med reglerne for elektriske installationer.

Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før

emhættens kredsløb tilsluttes forsyningsnettet og der udføres

kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvis

denne ledning beskadiges, skal den bestilles hos den tekniske

• Undersøg at det købte produkt har passende

dimensioner til det valgte installeringssted.

• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med

emhætten (læs også det relevante afsnit). Dette/disse

filter/filtre skal kun genmonteres, hvis man ønsker at

anvende emhætten i den filtrerende udgave.

• Sørg for, at der ikke (af transporthensyn) er tilbehør

internt i emhætten (for eksempel poser med skruer,

garantier etc.); hvis dette er tilfældet, skal det fjernes og

• Om muligt bør man afbryde og fjerne køkkenelementerne

underneden og omkring området, hvor emhætten skal

installeres, så man får lettere adgang til loftet/væggen,

hvor emhætten monteres. Hvis det ikke er muligt at fjerne

køkkenelementerne skal de beskyttes bedst muligt under

installeringen. Vælg en plan overflade og tildæk den med

et beskyttende underlag, hvor emhætten og de tilhørende

komponenter kan lægges.

• Undersøg desuden, at der er en elektrisk stikkontakt til

rådighed i nærheden af emhættens installeringsområde

(der også skal være tilgængelig efter montering af

emhætten); desuden skal der forefindes en anordning til

udledning af røg udenfor (kun den sugende udgave).

• Udfør alt nødvendigt murarbejde (fx installering af en

elektrisk stikkontakt og/eller et hul til passage af

Emhætten er udstyret med fastgørings-murplugs, der passer

til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge

sig med en kvalificeret tekniker for at sikre, at materialerne er

egnet og passer til vægtypen/lofttypen. Væggen/loftet skal

være tilstrækkelig robust til at bære emhættens vægt.

Hvis der findes plader og/eller vægge, og/eller ophængte

køkkenelementer i siden, skal man undersøge, at der er

tilstrækkelig plads til installering af emhætten, og at der altid

er let adgang til betjeningspanelet.

Kun til visse modeller

Der kan købes en pynteskorsten som ekstraudstyr. Spørg en

autoriseret forhandler om denne mulighed findes for den

Der henstilles til, at emhætten installeres efter at skorstenen

er blevet købt, så man med sikkerhed kan fastslå den bedste

Benyt den højeste hastighed ved stor dampkoncentration i

køkkenet. Det anbefales, at man tænder udsugningen 5

minutter før påbegyndelse af madlavning, og at udsugningen

efterlades tændt i yderligere cirka 15 minutter efter afslutning

T2. Sænkning af hastighed

Ved tryk på tasten “T2” sænkes hastigheden, fra

hastighed 4 (intensiv) til hastighed 1.

Ved tryk på tasten "T2" under funktion med hastighed 1,

stilles emhætten på OFF.56

T3 Øgning af hastighed

Ved tryk på knappen T3 skifter emhætten fra OFF til

Ved tryk på knappen (emhætte på ON) øges

motorhastigheden fra hastighed 1 til hastighed 4

Hver hastighed medfører tænding af den tilhørende

Hastighed 1 lysdiode 1

Hastighed 2 lysdiode 2

Hastighed 3 lysdiode 3

Intensiv hastighed lysdiode 4 (blinkende)

Den intensive hastighed er tidsindstillet. Den normale

tidsindstilling er på 5 minutter, hvorefter emhætten skifter

For at slukke funktionen - før udløb af den indstillede tid -

skal der trykkes på tast T2, hvorefter emhætten skifter til

T4 Tidsindstilling af hastighed

Tidsindstilling af hastighederne tilsluttes ved tryk på tast

T4; når tidsindstillingen udløber, slukkes emhætten.

Tidsindstillingen er opdelt på følgende måde:

Hastighed 1 - 20 minutter (lysdiode 1 blinker)

emhætten afbryder den tidsindstillede funktion og sænker

Ved tryk på tasten T3 afbryder emhætten den tidsindstillede

funktion og øger hastigheden.

Ved tryk på tasten T4 afbryder emhætten den tidsindstillede

funktion og opretholder den indstillede hastighed.

Signalering fra fedtfilter

Efter 40 funktionstimer blinker lysdiode 1.

Når denne signalering tændes, skal det monterede fedtfilter

Hold tast T4 trykket i 5 sekunder for at tilbagestille

Emhætten udsender et "BIP" og lysdiode 1 holder op med at

Signalering fra kulfilter

Når denne signalering tændes, skal det monterede kulfilter

Hold tast T4 trykket i 5 sekunder for at tilbagestille

Emhætten udsender et "BIP" og lysdiode 2 holder op med at

gang nulstilles signaleringen fra fedtfilteret.

På standard-funktionen er signaleringen fra kulfilteret ikke

tilsluttet.Hvis man anvender emhætten i den filtrerende

udgave, skal signaleringen fra kulfilteret tilsluttes.

Tilslutning af signalering fra kulfilter:

Stil emhætten på OFF og hold tast T4 trykket i 5 sekunder.

Så snart tasten trykkes, tændes lysdioderne for de

filtersignaleringer der er aktive i det pågældende øjeblik.

Emhætten udsender et "BIP" og lysdiode 2 blinker i 2

Lysdioderne 1 og 2 fortsætter med at være tændt i cirka 2

sekunder, før emhætten vender tilbage til tilstanden OFF.

Afbrydelse af signalering fra kulfilter:

Stil emhætten på OFF og hold tast T4 trykket i 5 sekunder.

Så snart tasten trykkes, tændes lysdioderne for de

filtersignaleringer der er aktive i det pågældende øjeblik.

Emhætten udsender et "BIP" og lysdiode 2 slukkes.

Lysdiode 1 fortsætter med at være tændt i cirka 2 sekunder,

før emhætten vender tilbage til tilstanden OFF.

Obs! Inden der udføres nogen form for rengøring eller

vedligeholdelse skal emhætten afbrydes fra elnettet ved

at fjerne stikket fra stikkontakten, eller ved at afbryde

hjemmets hovedafbryder.

Emhætten skal rengøres jævnligt både på ydersiden og på

indersiden (mindst med samme frekvens som for

vedligeholdelse af fedtfiltrene). Ved rengøring skal man

anvende en klud fugtet med neutrale, milde rengøringsmidler i

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Pas på: Manglende overholdelse af vejledningen til rengøring

af apparatet og udskiftning af filtrene medfører brandfare. Der

henstilles således til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel

beskadigelse af motoren, brande forårsaget af utilstrækkelig

vedligeholdelse af apparatet eller manglende overholdelse af

ovenstående instruktioner.

- Træk panelet mod sig selv.

panelet skal rengøres med samme frekvens som fedtfilteret;

benyt en klud fugtet med milde rengøringsmidler i væskeform.

Undgå brug af produkter der indeholder slibemidler. BENYT ALDRIG SPRIT!

følg modsatte fremgangsmåde i forhold til afmonteringen.

Pas på! undersøg altid, at panelet er korrekt fastgjort i lejet.57

Tilbageholder de fedtpartikler, der dannes under

tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om

måneden (eller når signaleringssystemet for filtermætning

angiver behovet – hvis denne funktion findes på den købte

model); filteret kan også vaskes i opvaskemaskine ved lave

temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive

misfarvet, men dette vil ikke have negativ indflydelse på dets

filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Kulfilteret mættes efter længere tids brug alt efter typen af

komfuret og hyppigheden for rengøring af fedtfilteret.

Filterpatronen skal dog under alle omstændigheder skiftes

hvert fjerde måned (eller når indikatoren for mætning af filteret

angiver det, hvis en sådan indikator findes på modellen).

Kulfilteret kan IKKE vaskes eller genanvendes.

Læg et filter til dækning i hver side af beskyttelsesristene for

motorens drejehjul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

1. Træk skærmen ud ved at lirke med en lille skruetrækker

2. Udskift den beskadigede pære.

Benyt kun halogenpærer på 12V -20W max - G4, og sørg

for ikke at røre ved dem med hænderne.

3. Luk skærmen (snap-lås)

Hvis belysningen ikke fungerer, skal man kontrollere, at

lampen er korrekt indsat i fatningen, før der rettes

henvendelse til et servicecenter.58

PL - Instrukcja montażu i obsługi
