MANUAL DE UTILIZARE BELT BLF55 ELICA

правилно преди да потърсите помощта на специалист.78

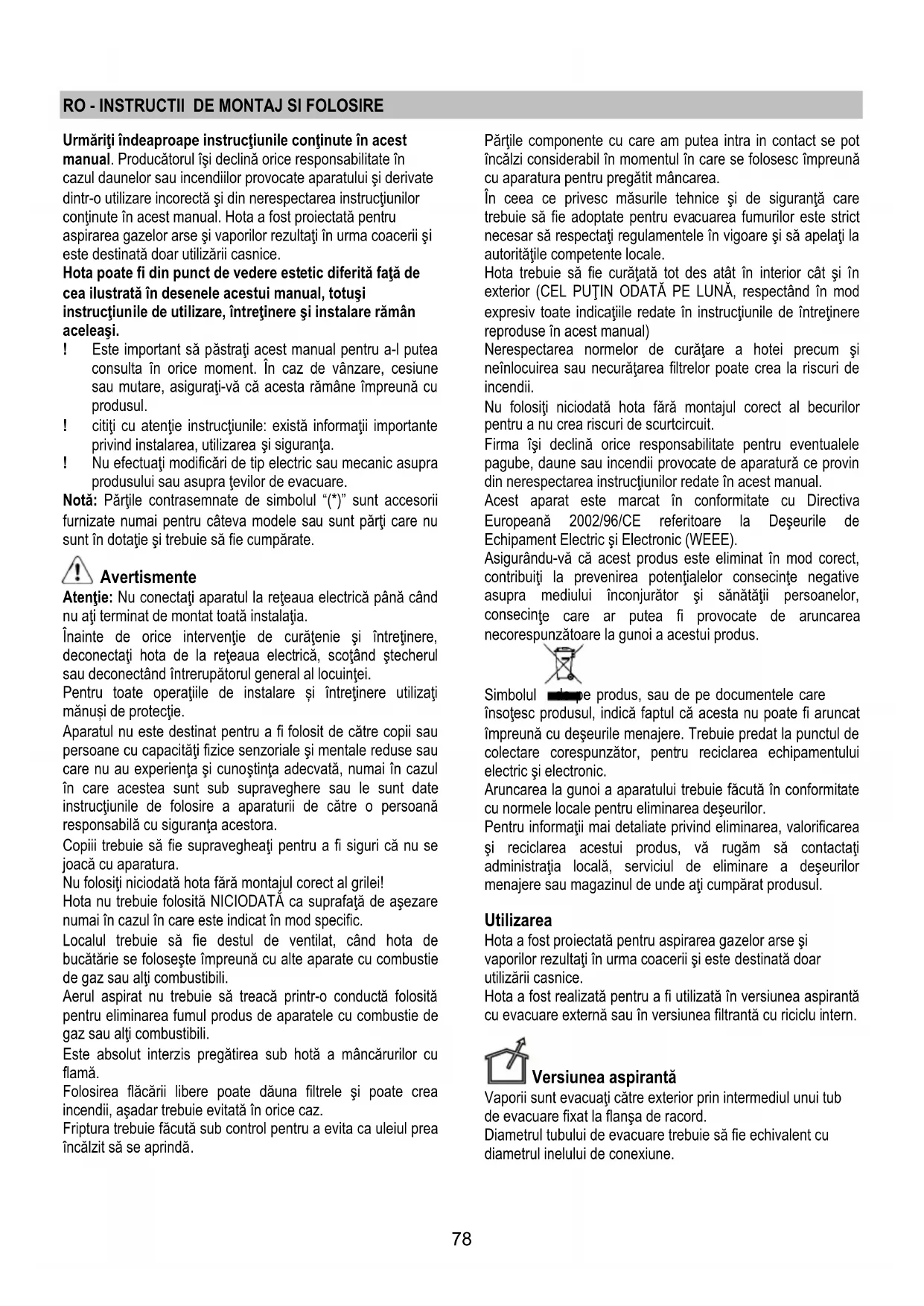

RO - INSTRUCTII DE MONTAJ SI FOLOSIRE Urmăriţi îndeaproape instrucţiunile conţinute în acest

manual. Producătorul îşi declină orice responsabilitate în

cazul daunelor sau incendiilor provocate aparatului şi derivate

dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor

conţinute în acest manual. Hota a fost proiectată pentru

aspirarea gazelor arse şi vaporilor rezultaţi în urma coacerii şi

este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită faţă de

cea ilustrată în desenele acestui manual, totuşi

instrucţiunile de utilizare, întreţinere şi instalare rămân

! Este important să păstraţi acest manual pentru a-l putea

consulta în orice moment. În caz de vânzare, cesiune

sau mutare, asiguraţi-vă că acesta rămâne împreună cu

! citiţi cu atenţie instrucţiunile: există informaţii importante

privind instalarea, utilizarea

! Nu efectuaţi modificări de tip electric sau mecanic asupra

produsului sau asupra ţevilor de evacuare.

Notă: Părţile contrasemnate de simbolul “(*)” sunt accesorii

furnizate numai pentru câteva modele sau sunt părţi care nu

sunt în dotaţie şi trebuie să fie cumpărate.

Atenţie: Nu conectaţi aparatul la reţeaua electrică până când

nu aţi terminat de montat toată instalaţia.

Înainte de orice intervenţie de curăţenie şi întreţinere,

deconectaţi hota de la reţeaua electrică, scoţând ştecherul

sau deconectând întrerupătorul general al locuinţei.

Pentru toate operaţiile de instalare și întreţinere utilizaţi

mănuși de protecţie.

Aparatul nu este destinat pentru a fi folosit de către copii sau

persoane cu capacităţi fizice senzoriale şi mentale reduse sau

care nu au experienţa şi cunoştinţa adecvată, numai în cazul

în care acestea sunt sub supraveghere sau le sunt date

instrucţiunile de folosire a aparaturii de către o persoană

responsabilă cu siguranţa acestora.

Copiii trebuie să fie supravegheaţi pentru a fi siguri că nu se

Nu folosiţi niciodată hota fără montajul corect al grilei!

Hota nu trebuie folosită NICIODATĂ ca suprafaţă de aşezare

numai în cazul în care este indicat în mod specific.

Localul trebuie să fie destul de ventilat, când hota de

bucătărie se foloseşte împreună cu alte aparate cu combustie

de gaz sau alţi combustibili.

Aerul aspirat nu trebuie să treacă printr-o conductă folosită

pentru eliminarea fumul produs de aparatele cu combustie de

gaz sau alţi combustibili.

Este absolut interzis pregătirea sub hotă a mâncărurilor cu

Folosirea flăcării libere poate dăuna filtrele şi poate crea

incendii, aşadar trebuie evitată în orice caz.

Friptura trebuie făcută sub control pentru a evita ca uleiul prea

încălzit să se aprindă.

Părţile componente cu care am putea intra in contact se pot

încălzi considerabil în momentul în care se folosesc împreună

cu aparatura pentru pregătit mâncarea.

În ceea ce privesc măsurile tehnice şi de siguranţă care

trebuie să fie adoptate pentru evacuarea fumurilor este strict

necesar să respectaţi regulamentele în vigoare şi să apelaţi la

autorităţile competente locale.

Hota trebuie să fie curăţată tot des atât în interior cât şi în

exterior (CEL PUŢIN ODATĂ PE LUNĂ, respectând în mod

expresiv toate indicaţiile redate în instrucţiunile de întreţinere

reproduse în acest manual)

Nerespectarea normelor de curăţare a hotei precum şi

neînlocuirea sau necurăţarea filtrelor poate crea la riscuri de

Nu folosiţi niciodată hota fără montajul corect al becurilor

pentru a nu crea riscuri de scurtcircuit.

Firma îşi declină orice responsabilitate pentru eventualele

pagube, daune sau incendii provocate de aparatură ce provin

din nerespectarea instrucţiunilor redate în acest manual.

Acest aparat este marcat în conformitate cu Directiva

Europeană 2002/96/CE referitoare la Deşeurile de

Echipament Electric şi Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect,

contribuiţi la prevenirea potenţialelor consecinţe negative

asupra mediului înconjurător şi sănătăţii persoanelor,

ţe care ar putea fi provocate de aruncarea

necorespunzătoare la gunoi a acestui produs.

de pe produs, sau de pe documentele care

însoţesc produsul, indică faptul că acesta nu poate fi aruncat

împreună cu deşeurile menajere. Trebuie predat la punctul de

colectare corespunzător, pentru reciclarea echipamentului

electric şi electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate

cu normele locale pentru eliminarea deşeurilor.

Pentru informaţii mai detaliate privind eliminarea, valorificarea

şi reciclarea acestui produs, vă rugăm să contactaţi

administraţia locală, serviciul de eliminare a deşeurilor

menajere sau magazinul de unde aţi cumpărat produsul.

Hota a fost proiectată pentru aspirarea gazelor arse şi

vaporilor rezultaţi în urma coacerii şi este destinată doar

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă

cu evacuare externă sau în versiunea filtrantă cu riciclu intern.

Vaporii sunt evacuaţi către exterior prin intermediul unui tub

de evacuare fixat la flanşa de racord.

Diametrul tubului de evacuare trebuie să fie echivalent cu

diametrul inelului de conexiune.79

Atenţie! Tubul de evacuare nu se furnizează din dotare;

acesta trebuie achiziţionat.

În partea orizontală, tubul trebuie să aibă o înclinare uşoară în

sus (circa 10°) pentru a putea transporta mai uşor aerul către

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie

Racordaţi hota la cablurile şi orificiile de evacuare prin perete

cu diametru egal cu ieşirea aerului (flanşa de record).

Utilizarea tuburilor şi orificiilor de evacuare la perete cu

diametrul mai mic va determina o diminuare a prestaţiilor de

aspirare şi o creştere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiţi un tub de lungime minimă indispensabilă.

! Folosiţi un tub cu un număr cât mai mic de curbe posibil

(unghiul maxim al curbei: 90°).

! Evitaţi schimbările drastice de secţiune ale tubului.

! Folosiţi un tub cu interiorul cât mai neted posibil.

! Materialul tubului trebuie să fie aprobat conform normei.

Aerul aspirat va fi degresat şi dezodorizat înainte de a fi

reorientat în cameră. Pentru a utiliza hota în această versiune

este necesar să instalaţi un sistem de filtrare suplimentar pe

bază de carbon activ.

Distanţa minimă între suprafaţa suportului recipientelor pe

dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie

mai mică de 45cm în cazul maşinilor de gătit electrice, şi de

65cm în cazul maşinilor de gătit cu gaz sau mixte.

Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o

distanţă mai mare, este necesar să ţineţi cont de aceasta.

Tensiunea din reţea trebuie să corespundă cu tensiunea la

care se referă eticheta situată în interiorul hotei. Dacă este

prevăzută cu ştecher conectaţi hota la o priză conform cu

normele în vigoare, poziţionată într-o zona accesibilă şi după

instalare. Dacă nu este prevăzută cu ştecher (conexiunea

este direct la reţea) sau ştecherul nu este poziţionat într-o

zonă accesibilă şi după instalare, aplicaţi un întrerupător

bipolar la normă care să asigure deconectarea completă de la

reţea în condiţiile categoriei de supratensiune III, conform

regulilor de instalare.

Atenţie! înainte de a efectua conectarea circuitului hotei la

alimentaţia din reţea şi de a verifica funcţionarea corectă,

controlaţi totdeauna dacă cablul a fost montat în mod corect.

ă cu un cablu de alimentare special; în

cazul deteriorării acestuia, apelaţi la serviciul de asistenţă

Informaţii preliminare pentru instalare:

• Verificaţi ca produsul cumpărat să fie de dimensiune şi

volum adept zonei de instalare alese.

• Scoateţi filtrul/filtrele de cărbun activ dacă sunt furnizate

(a se vedea paragraful relativ). Acesta/aceste vor fi

instalate numai dacă se utilizează hota în versiunea

• Verificaţi ca in interiorul hotei să nu fie (pentru motive de

transport) materiale de echipament (de exemplu: pungi

cu şuruburi, garanţia etc.), eventual să le scoateţi şi să le

• Dacă este posibil dezlegaţi şi mişcaţi mobila în jurul ariei

de instalare a hotei, în modul de a avea o cât mai bună

accesibilitate la peretele unde va fi instalată hota. Dacă

nu se poate, protejaţi pe cât posibil mobila şi toate părţile

care interesează instalarea. Alegeţi o suprafaţă plană şi

acoperiţi-o cu o protecţie unde apoi veţi pune hota ş

echipamentul special.

• Verificaţi ca în apropierea zonei de instalare a hotei (în

zona accesibilă chiar cu hota montată) să fie o priză

electrică şi dacă e posibil să fie conectată la un dispozitiv

de evacuare a fumului spre extern (numai pentru

versiunea aspirantă).

• Executaţi toate lucrările necesare de zidărit (de exemplu

instalarea unei prize electrice şi/sau orificiul prentru

trecerea tubuli de evacuare).

Hota este dotată cu dibluri de fixare adecvate pentru toţi

pereţi/ tavane. Este necesar, totuşi, să cereţi parerea unui

tehnician specialist pentru a se asigura de calitatea

materialelor şi felul de perete sau tavan. Peretele/tavanul

trebuie să fie destul de gros pentru a putea susţine gretutatea

În caz de prezenţă de panouri şi/sau corpuri suspendate

laterale, verificaţi să existe spaţiu suficient pentru a instala

hota şi să fie întotdeauna posibil accesul uşor la panoul de

Doar pentru unele modele

Ca accesoriu opţional poate fi achiziţionat un coş estetic,

verificaţi la dealerul autorizat dacă modelul dumneavoastră

prezintă această posibilitate.

ă instalarea hotei după cumpărarea coşului

pentru a verifica cu siguranţă instalarea cea mai

Fig. 5-14-15-16-1780

Se recomandă o viteza crescută, în special în cazul unei

concentraţii mari de vapori în bucătărie. Vă sfătuim să o lăsaţi

să aspire 5 minute înainte de a demara procesul de coacere şi

de a o lăsa în funcţiune, la închiderea procesului de coacere,

pentru încă 15 minute (aproximativ).

Apăsând tasta "T2" se obţine reducerea vitezei, de la

viteza 4 (intensivă) la viteza 1.

Apăsând tasta "T2" în timpul funcţionării la viteza 1, hota

trece în starea OFF.

Apăsând butonul T3 hota trece din starea OFF la viteza

Apăsând butonul (hota în stare ON) creşte viteza

motorului de la viteza 1 la viteza 4 (intensivă).

Fiecărei viteze îi corespunde aprinderea ledului

Viteză intensivă led 4 (pâlpâind intermitent)

Viteză intensivă este temporizată. Temporizarea

standard este de 5’, la sfârşitul căreia hota se

poziţionează la viteza 2.

Pentru a dezactiva funcţia înainte de terminarea timpului

apăsaţi tasta T2, hota se va poziţiona la viteza 3.

T4 Temporizare viteză

Temporizarea vitezelor se activează apăsând tasta T4, la

terminarea temporizării hota se stinge.

Temporizarea este astfel divizată:

Viteză 1 - 20 minute (led 1 pâlpâind intermitent)

Viteză 4 - 5 minute (led 4 pâlpâind intermitent)

În timpul funcţionării temporizate apăsând tasta T2 hota iese

din modalitatea temporizată iar viteza se reduce.

Apăsând tasta T3 hota iese din modalitatea temporizată iar

Apăsând tasta T4 hota iese din modalitatea temporizată

menţinând viteza configurată.

Semnalizare filtru grăsimi

După 40 ore de funcţionare ledul 1 pâlpâie intermitent.

Când apare această semnalizare filtrul de grăsime instalat

trebuie să fie spălat.

Pentru a reseta semnalizarea ţineţi apăsată tasta T4 timp de

Hota va emite un "BEEP" iar ledul 1 va înceta să mai pâlpâie.

Semnalizare filtru carbon

După 160 ore de funcţionare ledul 2 pâlpâie intermitent.

Când apare această semnalizare filtrul de carbon instalat

trebuie să fie înlocuit.

Pentru a reseta semnalizarea ţineţi apăsată tasta T4 timp de

Hota va emite un "BEEP" iar ledul 2 va înceta să mai pâlpâie.

În caz de semnalizare simultană a ambelor filtre, ledurile 1 şi 2

vor pâlpâi alternativ.

Resetarea se produce efectuând de 2 ori procedura mai sus

Prima dată resetează semnalizarea filtrului de carbon, a doua

resetează semnalizarea filtrului de grăsime.

În modalitatea standard semnalizarea filtrului de carbon nu

În cazul în care se utilizează hota în versiune filtrantă este

necesară activarea semnalizării filtrului de carbon.

Activare semnalizare filtru carbon:

Poziţionaţi hota pe OFF şi ţineţi apăsată tasta T4 timp de 5”.

După ce aţi apăsat tasta se vor aprinde led-urile

corespunzătoare semnalizării filtrelor active în acel moment.

Hota va emite un "BEEP" iar ledul 2 va pâlpâi timp de 2".

1 şi 2 vor rămâne aprinse aproximativ 2" înainte ca

hota se revină în starea OFF.

Dezactivare semnalizare filtru carbon:

Poziţionaţi hota pe OFF şi ţineţi apăsată tasta T4 timp de 5”.

După ce aţi apăsat tasta se vor aprinde led-urile

corespunzătoare semnalizării filtrelor active în acel moment.

Hota va emite un "BEEP" iar ledul 2 se va stinge.

Ledul 1 va rămâne aprins timp de aproximativ 2" înainte ca

hota să revină în starea OFF.81

Atenţie! Înainte de orice intervenţie de curăţenie şi

întreţinere, deconectaţi hota de la reţeaua electrică,

scoţând ştecherul sau deconectând întrerupătorul

general al locuinţei.

Hota trebuie curăţată frecvent (cel puţin cu aceeaşi frecvenţă

cu care se curăţă filtrele anti-grăsime), fie în interior cât şi în

exterior. Pentru curăţare folosiţi un material îmbibat cu

detergenţi lichizi neutri. Evitaţi folosirea produselor pe bază

de abrazivi NU FOLOSIŢI ALCOOL!

Atenţie: Nerespectarea normelor de curăţare a hotei şi de

înlocuire a filtrelor conduce la potenţiale riscuri de incendii. Vă

sfătuim să respectaţi îndeaproape instrucţiunile prezente în

Producătorul îşi declină orice responsabilitate în cazul

daunelor la motor sau incendiilor provocate aparatului şi

derivate dintr-o utilizare sau întreţinere incorectă precum şi din

nerespectarea instrucţiunilor conţinute în acest manual.

Întreţinerea panoului

- Eliberaţi panoul, apăsând partea de jos a celor două şine de

fixare (PARTEA INTERNA);

- Glisaţi în sus panoul (pe o distanţă de aproximativ 20mm);

- Trageţi panoul către dumneavoastră

Panoul trebuie să fie curăţat cu aceeaşi frecvenţă ca şi filtrul

de grăsime, utilizaţi o lavetă umezită cu detergenţi lichizi

Evitaţi utilizarea produselor abrazive. NU UTILIZAŢI ALCOOL!

Procedaţi în sensul invers al montării.

Atenţie! Verificaţi întotdeauna ca panoul să fie bine fixat la

Captează particulele de grăsime care apar în timpul

pregătirii alimentelor.

Trebuie să fie curăţat o dată pe lună (sau când sistemul de

semnalare a saturaţiei filtrelor – dacă modelul dvs. este

prevăzut – indică această necesitate), cu detergenţi

neabrazivi, manual sau utilizând maşina de spălat vase, la

temperaturi scăzute şi folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se

poate decolora, dar nu-şi va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageţi mânerul de prindere cu

Filtru de cărbune (numai pentru versiunea filtrantă)

Saturarea filtrului de carbon apare după un anumit timp de

utilizare, care variază în funcţie de tipul aragazului şi de

regularitatea curăţării filtrului degresant. În orice caz, este

necesar să înlocuiţi cartuşul la maxim patru luni (sau când

sistemul indicator vă semnalează saturarea filtrelor – dacă

este prevăzut pe modelul dvs).

NU-l spălaţi sau refolosiţi

Filtru de cărbune circular

Aplicaţi unul pe margine pentru acoperirea ambelor grilaje de

protecţie a rotorului motorului, apoi rotiţi în sens orar.

Pentru demontare rotiţi în sens antiorar.

Înlocuirea becurilor

Deconectaţi hota de la reţeaua electrică.

Atenţie! Înainte de a atinge becurile, asiguraţi-vă că nu au o

temperatură ridicată.

1. Scoateţi protecţia folositu-vă de o şurubelniţă sau de o

2. Înlocuiţi becul ars

Folosiţi doar becuri halogene de 12V -20W max - G4,

având grijă să nu le atingeţi cu mâna.

3. Închideţi protecţia (fixare prin declanşare)

Dacă plafoniera nu se aprinde, controlaţi dacă aţi introdus

bine becurile înainte de a chema Asistenţa tehnică.82

RU - Инструкция по монтажу у эксплуатации
