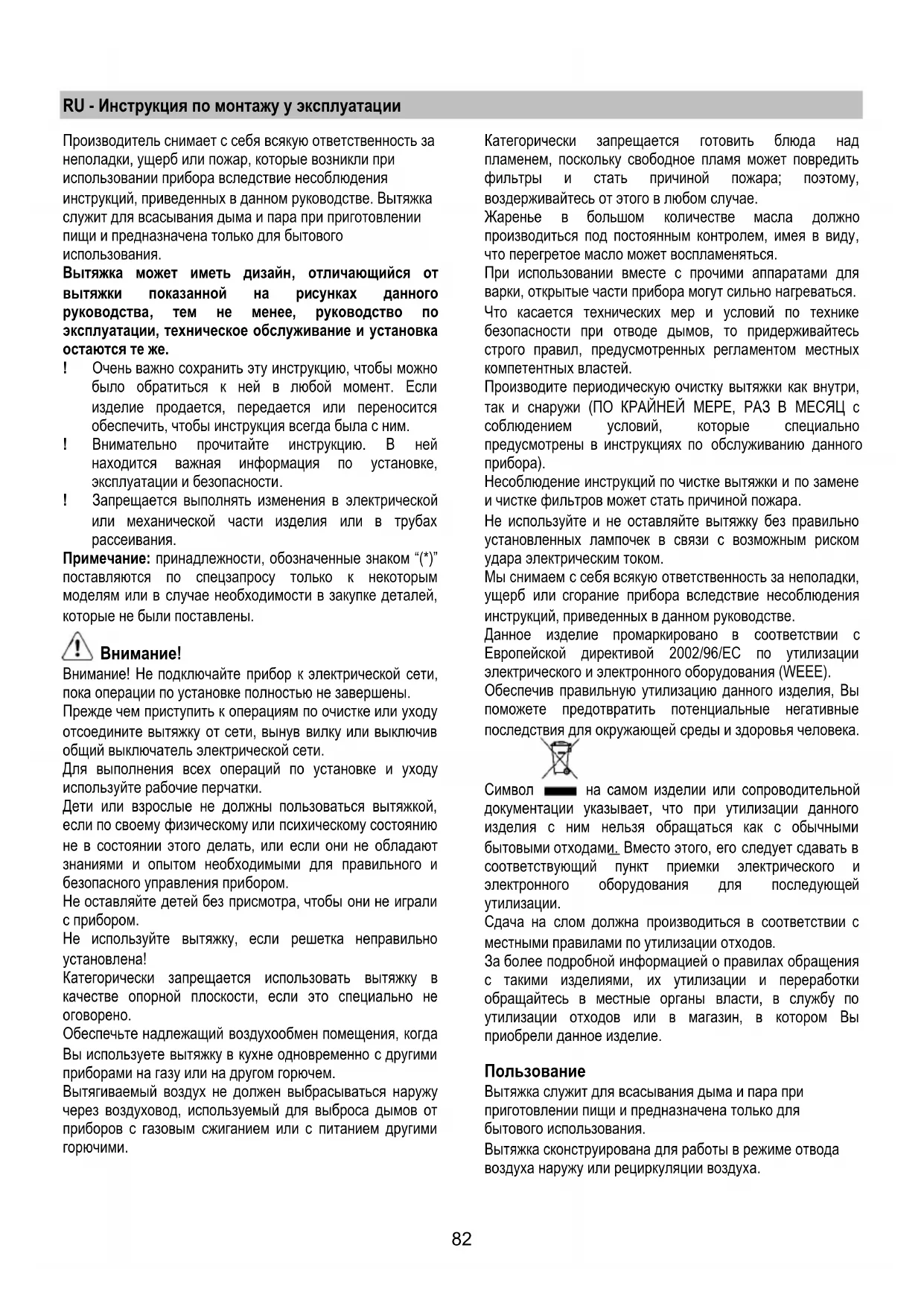

RU - Инструкция по монтажу у эксплуатации

Производитель снимает с себя всякую ответственность за

неполадки, ущерб или пожар, которые возникли при

использовании прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве. Вытяжка

служит для всасывания дыма и пара при приготовлении

пищи и предназначена только для бытового

Вытяжка может иметь дизайн, отличающийся от

вытяжки показанной на рисунках данного

, тем не менее, руководство по

эксплуатации, техническое обслуживание и установка

! Очень важно сохранить эту инструкцию, чтобы можно

было обратиться к ней в любой момент. Если

изделие продается, передается или переносится

обеспечить, чтобы инструкция всегда была с ним.

! Внимательно прочитайте инструкцию. В ней

находится важная информация по

эксплуатации и безопасности.

! Запрещается выполнять изменения в электрической

или механической части изделия или в трубах

Примечание: принадлежности, обозначенные знаком “(*)”

поставляются по спецзапросу только к некоторым

моделям или в случае необходимости в закупке деталей,

которые не были поставлены.

Внимание! Не подключайте прибор к электрической сети,

пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходу

отсоедините вытяжку от сети, вынув вилку или выключив

общий выключатель электрической сети.

Для выполнения всех операций по установке и уходу

используйте рабочие перчатки.

Дети или взрослые не должны

пользоваться вытяжкой,

если по своему физическому или психическому состоянию

не в состоянии этого делать, или если они не обладают

знаниями и опытом необходимыми для правильного и

безопасного управления прибором.

Не оставляйте детей без присмотра, чтобы они не играли

Не используйте вытяжку, если решетка неправильно

Категорически запрещается использовать

качестве опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда

Вы используете вытяжку в кухне одновременно с другими

приборами на газу или на другом горючем.

Вытягиваемый воздух не должен выбрасываться наружу

через воздуховод, используемый для выброса дымов от

приборов с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда над

пламенем, поскольку свободное пламя может повредить

фильтры и стать причиной пожара; поэтому,

воздерживайтесь от этого в любом случае.

Жаренье в большом количестве масла должно

производиться под постоянным контролем, имея в виду,

что перегретое масло может воспламеняться.

При использовании вместе с прочими аппаратами для

открытые части прибора могут сильно нагреваться.

Что касается технических мер и условий по технике

безопасности при отводе дымов, то придерживайтесь

строго правил, предусмотренных регламентом местных

компетентных властей.

Производите периодическую очистку вытяжки как внутри,

так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с

соблюдением условий, которые специально

предусмотрены в инструкциях по

обслуживанию данного

Несоблюдение инструкций по чистке вытяжки и по замене

и чистке фильтров может стать причиной пожара.

Не используйте и не оставляйте вытяжку без правильно

установленных лампочек в связи с возможным риском

удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки,

ущерб или сгорание прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответствии с

Европейской директивой 2002/96/EC по утилизации

электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы

поможете предотвратить потенциальные негативные

последствия для окружающей среды и здоровья человека.

на самом изделии или сопроводительной

документации указывает, что при утилизации данного

изделия с ним нельзя обращаться как с обычными

Вместо этого, его следует сдавать в

соответствующий пункт приемки электрического и

электронного оборудования для последующей

Сдача на слом должна производиться в соответствии с

местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения

с такими изделиями, их утилизации и переработки

обращайтесь в местные органы власти, в службу

утилизации отходов или в магазин, в котором Вы

приобрели данное изделие.

Вытяжка служит для всасывания дыма и пара при

приготовлении пищи и предназначена только для

бытового использования.

Вытяжка сконструирована для работы в режиме отвода

воздуха наружу или рециркуляции воздуха.83

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий

трубопровод, подсоединенный к соединительному кольцу.

Диаметр выводной трубы должен соответствовать

диаметру соединительного кольца. Внимание! Выводная

труба не входит в комплект и должна быть приобретена

отдельно. В горизонтальной части труба должна быть

немного приподнята к верху (на около 10°) так, чтобы

выходить наружу. Если вытяжка

снабжена угольным фильтром, то уберите его

Подсоединить вытяжку к выводной трубе с диаметром

соответствующим отверстию выхода воздуха

(соединительный фланец). Установка труб с меньшим

диаметром даст уменьшение мощности всасывания

воздуха и резкое увеличение уровня шума.

Производитель снимает с себя всякую ответственность по

отношению выше сказанного.

! Использовать трубу

с минимально необходимой

! Использовать трубу с наименьшим количеством

изгибов (максимальный угол изгиба: 90°).

! Избегать резкого изменения сечения трубы.

! Внутренняя поверхность используемой трубы должна

быть как можно более гладкой.

! Материал трубы, должен быть утвержден, согласно

Исполнение в режиме рециркуляции

Должен использоваться угольный фильтр, имеющийся в

наличии у вашего дистрибутора. Втягиваемый воздух

обезжиривается и дезодируется перед тем, как вновь

возвращается в помещение через верхнюю решетку.

Расстояние нижней грани вытяжки над опорной

плоскостью под сосуды на кухонной плите должно быть не

менее 45cm – для электрических плит, и не менее 65cm

для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено

большее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,

указанному на табличке технических данных, которая

размещена внутри прибора. Если вытяжка снабжена

вилкой, подключите вытяжку к штепсельному разъему,

отвечающему действующим правилам, который должен

быть расположен в легкодоступном месте, что можно

сделать и после установки. Если же вытяжка не снабжена

вилкой (прямое подключения к сети), или штепсельный

разъем не расположен в доступном месте, также и после

установки, то используйте надлежащий двухполюсный

выключатель, обеспечивающий полное размыкание сети

при возникновении условий перенапряжения 3-ей

категории, в соответствии с инструкциями по установке.

Внимание! прежде чем подключить к сети питания

электрическую систему вытяжки и проверить исправное

функционирование ее убедитесь в том, что

питания правильно смонтирован.

Вытяжка имеет специальный кабель электропитания; в

случае повреждения кабеля, необходимо заказать его в

службе по техническому обслуживанию.

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами

изделия подходили к выбранному месту его монтажа.

• Снимите угольный фильтр/ы, если они имеются

(смотрите также соответствующий раздел). Фильр/ы

устанавливаются обратно, только если Вы хотите

использовать вытяжку в режиме рециркуляции.

• Проверьте, чтобы внутри вытяжки не оставалось

предметов, помещенных туда на

транспортировки) (например, пакетиков с шурупами,

листков гарантии и т.д.), если они имеются, выньте их

• По возможности отсоедините и отодвиньте кухонные

элементы, расположенные под вытяжкой и рядом с

зоной ее монтажа, для обеспечения более

свободного доступа к потолку/стенам, к которым

будет крепиться вытяжка. Если это

можно тщательнее предохраните мебель и прочие

предметы на время монтажа. Выберите ровную

поверхность, покройте ее защитным покрытием и

разложите на ней вытяжку и крепежные детали.

• Проверьте также, чтобы рядом с зоной монтажа

вытяжки (в зоне, доступной также после монтажа

вытяжки) имелась сетевая розетка и отверстие для

дым на улицу (только в

• Выполните все необходимые работы (например:

установка сетевой розетки и/или проделывание

отверстия для дымоходной трубы).

Вытяжка снабжена дюбелями для крепления ее в

большинстве стен/потолков. Однако, необходимо

обратиться к квалифицированному технику и убедиться в

том, что материалы пригодны для данного типа стены/

. Стена/потолок должны обладать достаточной

прочностью с учетом массы прибора.

В случае наличия панелей и/или стенок и/или навесных

боковых элементов, проверить, чтобы было достаточно

места для установки вытяжки и чтобы всегда была

возможность свободного доступа к панели управления.

Только для некоторых моделей

По спецзапросу, вы можете закупить декоративный

проверьте в уполномоченного продавца, предусмотрена

ли такая возможность для вашей модели.

Мы рекомендуем установить вытяжку после закупки

камина и проверить предварительно самый надежный

Рис. 5-14-15-16-1784

Пользуйтесь интенсивным режимом работы вытяжки в

случае особо высокой концентрации кухонных испарений.

Мы рекомендуем включить вытяжку за 5 минут до начала

процесса приготовления пищи и оставить ее включенной в

течение 15 минут по окончании процесса.

T2. Уменьшение скорости

Нажимая на кнопку “T2” снижаем скорость,

переходим со скорости 4 (интенсивная) на скорость 1.

Нажимая на кнопку “T2”во время работы на скорости

1, вытяжка выключается OFF.

T3 Увеличение скорости

Нажимая на кнопку T3, вытяжка переходит с

выключенного состояния OFF на скорость 1.

Нажимая на кнопку (вытяжка включена ON)

увеличиваем скорость двигателя

скорость 4 (интенсивная).

Каждой скорости отвечает включение

соответствующего светодиода.

Скорость 1 светодиод 1

Скорость 2 светодиод 2

Скорость 3 светодиод 3

Интенсивная скорость светодиод 4 (мигающий)

Интенсивную скорость можно запрограммировать на

время. Стандартное программирование - 5’ , по

истечению этого времени вытяжка переключается на

Чтобы отключить интенсивную скорость до истечения

запрограммированного времени, нажмите на кнопку

Т2, вытяжка переключится на скорость 3.

T4 Программирование скорости

Нажимая на кнопку Т4 активируем программирование

скорости. По истечении запрограммированного

времени вытяжка выключится.

Программирование распределено следующим

Скорость 1 -20 минут (светодиод 1 мигающий)

Скорость 2 -15 минут (светодиод 2 мигающий)

Скорость 3 -10 минут (светодиод 3 мигающий)

Скорость 4 - 5 минут (светодиод

Во время запрограммированного функционирования,

нажимая на кнопку Т2, вытяжка выйдет из

программированного режима и уменьшится скорость.

Нажимая на кнопку Т3, вытяжка выйдет из

запрограммированного режима и увеличится ее скорость.

Нажимая на кнопку Т4, вытяжка выйдет из

запрограммированного режима, сохраняя установленную

Сигнализация жирового фильтра

После 40 часов работы

начнет мигать светодиод 1.

Когда появляется данная сигнализация металлический

фильтр необходимо помыть.

Для сброса сигнализации держать нажатой 5” кнопку Т4.

Вытяжка произведет сигнал "BEEP" и светодиод 1

Сигнализация угольного фильтра

После 160 часов работы начнет мигать светодиод 2.

Когда появляется данная сигнализация угольный фильтр

необходимо заменить.

Для сброса сигнализации держать нажатой

Вытяжка произведет сигнал "BEEP" и светодиод 2

Если одновременно включается сигнализации обоих

фильтров, на дисплее начнут по очереди мигать

Чтобы сбросить сигнализацию, выполните 2 раза

вышеописанную процедуру.

За первый раз сбрасывается сигнализация угольного

фильтра, за второй раз сбрасывается сигнализация

металлического фильтра.

В стандартном режиме

сигнализация угольного фильтра

Если используется вытяжка в исполнение с

рециркуляцией воздуха, необходимо активировать

сигнализацию угольного фильтра.

Активация сигнализации угольного фильтра:

Выключить вытяжку (OFF) и держать нажатой кнопку Т4

При нажатии кнопки сразу высветятся светодиоды

сигнализации, действующих на данный момент фильтров.

Вытяжка произведет сигнал "BEEP" и светодиод 2 будет

мигать на протяжении 2".

Светодиоды 1 и 2 останутся включенными на протяжении

около 2" перед тем, как вытяжка выключится (OFF).

Отключение сигнализации угольного фильтра:

Выключить вытяжку (OFF) и держать нажатой кнопку Т4

При нажатии кнопки сразу высветятся светодиоды

сигнализации, действующих на данный момент фильтров.

Вытяжка произведет сигнал "BEEP" и светодиод 2

Светодиоды 1 останется

включенным на протяжении

около 2" перед тем, как вытяжка выключится (OFF).85

Внимание! Прежде чем выполнить любую операцию

по чистке или техническому обслуживанию,

отсоедините вытяжку от электросети, отсоединяя

вилку или главный выключатель помещения.

Вытяжка должна подвергаться частой очистке как внутри,

так и снаружи (по крайней мере с той же периодичностью,

что и уход за фильтрами для задержки жира). Для чистки

используйте специальную тряпку, смоченную

нейтральным жидким моющим средством. Не применяйте

средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения

пожара. Поэтому рекомендуем соблюдать приведенные

Снимается любая ответственность в связи с возможными

повреждениями двигателя и с пожарами, возникшими

вследствие неправильного ремонта или несоблюдения

вышеописанных предупреждений.

- Отцепить панель, нажимая на нижнюю часть двух

фиксирующих направляющих (ВНУТРЕННЯЯ СТОРОНА);

- Потянуть панель вверх (на расстояние около 20 мм);

- Потяните саму панель.

Панель чистится с той же частотой что и жировой фильтр,

протереть ее салфеткой смоченной нейтральным жидким

Не использовать продукты, содержащие абразивные

вещества. НЕ ИСПОЛЬЗОВАТЬ СПИРТ!

Выполнить операции в обратном порядке демонтажу.

Внимание! всегда проверять, чтобы панель была хорошо

закреплена на своем месте.

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно (или когда система

индикации насыщения фильтров, если она имеется в

Вашей модели, указывает на данную необходимость )

неагрессивными моющими средствами, вручную или в

посудомоечной машине при низкой температуре и

экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место

обесцвечивание фильтра задержки жира, но

его фильтрующая характеристика остается абсолютно

Для снятия фильтра задержки жира потяните к себе

подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме

Насыщение угольного фильтра происходит по истечении

более или менее длительного периода эксплуатации,

предопределяемого типом кухни и периодичностью

зачистки фильтров задержки жира. В любом случае,

заменяйте патрон по крайней мере через каждые 4

месяца (или когда система индикации насыщения

фильтров, если она имеется в Вашей модели, указывает

на данную необходимость).

НЕ подлежит мойке или регенерации.

Круглый угольный фильтр

Покрыть фильтрами обе стороны для зачехления

защитных решеток ротора двигателя, после чего вращать

фильтр по часовой стрелке.

Для снятия - вращать против часовой стрелки.

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь

в том, что они остыли.

1. Выньте защитный элемент при помощи небольшой

отвертки с ножевой головки или подобного

2. Замените перегоревшую лампу.

Используйте для этого лишь галогенные дампы на 12V

- 20W макс - G4, не прикасаясь к ним руками.

Закройте плафон (крепление защелкой).

Если система подсветки не работает, проверьте

корректную установку ламп в гнездах, прежде чем

обратиться в центр технической помощи.86

UK - Інструкція з монтажу і експлуатації

не входить в комплект

натиснутою кнопку T4
