UK Інструкція з монтажу і експлуатації

обратиться в центр технической помощи.86

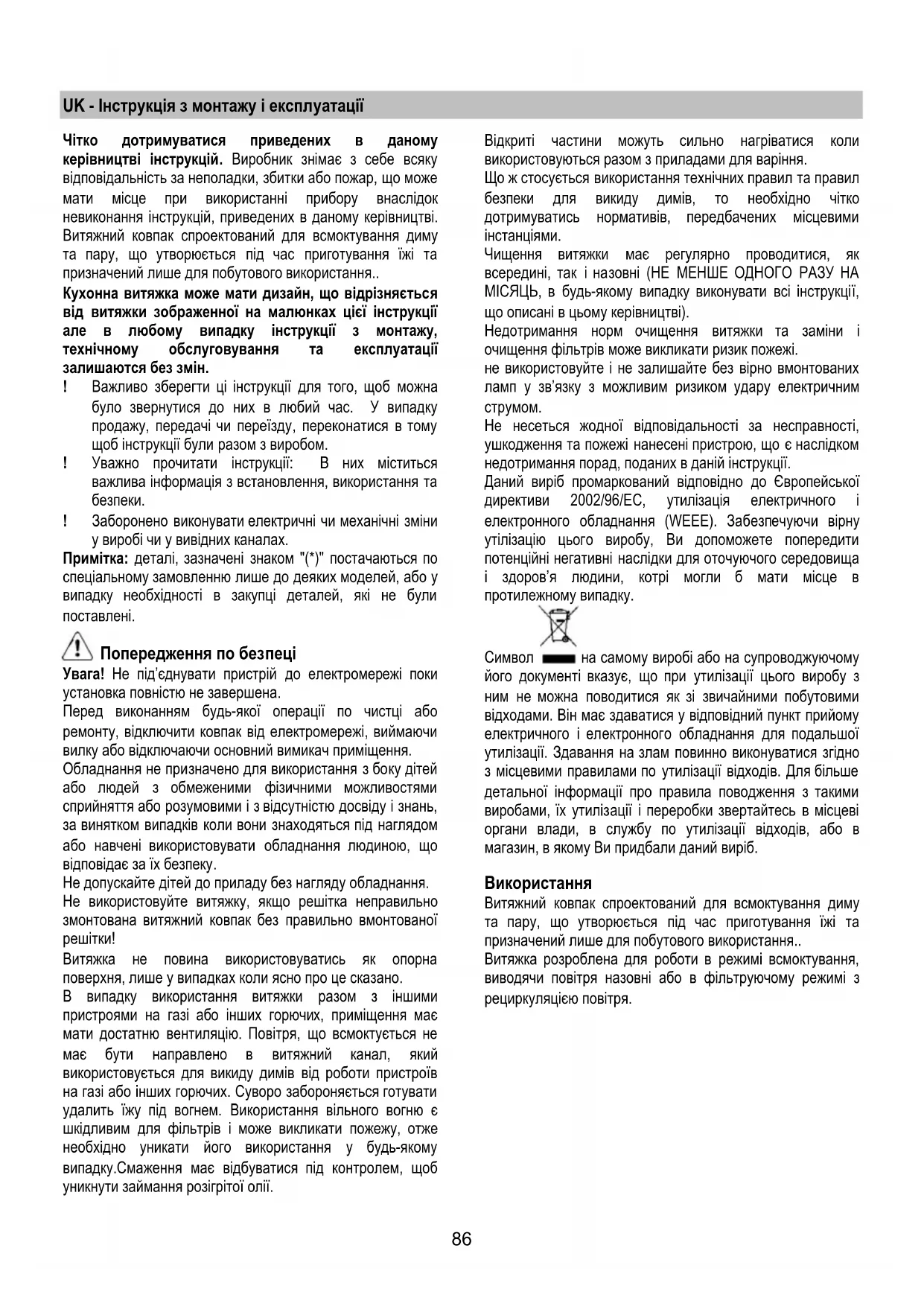

UK - Інструкція з монтажу і експлуатації

Чітко дотримуватися приведених в даному

керівництві інструкцій. Виробник знімає з себе всяку

відповідальність за неполадки, збитки або пожар, що може

мати місце при використанні прибору внаслідок

невиконання інструкцій, приведених в даному керівництві.

Витяжний ковпак спроектований для всмоктування диму

та пару, що утворюється під час приготування їжі та

призначений лише для побутового

Кухонна витяжка може мати дизайн, що відрізняється

від витяжки зображенної на малюнках цієї інструкції

але в любому випадку інструкції з монтажу,

технічному обслуговування та експлуатації

залишаются без змін.

! Важливо зберегти ці інструкції для того, щоб можна

було звернутися до них в любий час. У випадку

продажу, передачі чи переїзду

, переконатися в тому

щоб інструкції були разом з виробом.

! Уважно прочитати інструкції: В них міститься

важлива інформація з встановлення, використання та

! Заборонено виконувати електричні чи механічні зміни

у виробі чи у вивідних каналах.

Примітка: деталі, зазначені знаком "(*)" постачаються по

спеціальному замовленню лише до деяких моделей, або у

необхідності в закупці деталей, які не були

Попередження по безпеці

Увага! Не під’єднувати пристрій до електромережі поки

установка повністю не завершена.

Перед виконанням будь-якої операції по чистці або

ремонту, відключити ковпак від електромережі, виймаючи

вилку або відключаючи основний вимикач приміщення.

Обладнання не призначено для використання з боку дітей

або людей з обмеженими фізичними можливостями

сприйняття або розумовими і з

відсутністю досвіду і знань,

за винятком випадків коли вони знаходяться під наглядом

або навчені використовувати обладнання людиною, що

відповідає за їх безпеку.

Не допускайте дітей до приладу без нагляду обладнання.

Не використовуйте витяжку, якщо решітка неправильно

змонтована витяжний ковпак без правильно вмонтованої

Витяжка не повина використовуватись як опорна

лише у випадках коли ясно про це сказано.

В випадку використання витяжки разом з іншими

пристроями на газі або інших горючих, приміщення має

мати достатню вентиляцію. Повітря, що всмоктується не

має бути направлено в витяжний канал, який

використовується для викиду димів від роботи пристроїв

на газі або інших горючих. Суворо забороняється

удалить їжу під вогнем. Використання вільного вогню є

шкідливим для фільтрів і може викликати пожежу, отже

необхідно уникати його використання у будь-якому

випадку.Смаження має відбуватися під контролем, щоб

уникнути займання розігрітої олії.

Відкриті частини можуть сильно нагріватися коли

використовуються разом з приладами для варіння.

використання технічних правил та правил

безпеки для викиду димів, то необхідно чітко

дотримуватись нормативів, передбачених місцевими

Чищення витяжки має регулярно проводитися, як

всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА

МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції,

що описані в цьому керівництві).

Недотримання норм очищення витяжки та заміни

очищення фільтрів може викликати ризик пожежі.

не використовуйте і не залишайте без вірно вмонтованих

ламп у зв’язку з можливим ризиком удару електричним

Не несеться жодної відповідальності за несправності,

ушкодження та пожежі нанесені пристрою, що є наслідком

недотримання порад, поданих в даній інструкції.

Даний виріб промаркований відповідно до

директиви 2002/96/EC, утилізація електричного і

електронного обладнання (WEEE). Забезпечуючи вірну

утілізацію цього виробу, Ви допоможете попередити

потенційні негативні наслідки для оточуючого середовища

і здоров’я людини, котрі могли б мати місце в

протилежному випадку.

на самому виробі або на супроводжуючому

його документі вказує, що при утилізації цього виробу з

ним не можна поводитися як зі звичайними побутовими

відходами. Він має здаватися у відповідний пункт прийому

електричного і електронного обладнання для подальшої

утилізації. Здавання на злам повинно виконуватися згідно

з місцевими правилами по утилізації відходів.

детальної інформації про правила поводження з такими

виробами, їх утилізації і переробки звертайтесь в місцеві

органи влади, в службу по утилізації відходів, або в

магазин, в якому Ви придбали даний виріб.

Витяжний ковпак спроектований для всмоктування диму

та пару, що утворюється під час приготування їжі та

призначений лише для побутового використання..

Витяжка розроблена для роботи в режимі всмоктування,

виводячи повітря назовні або в фільтруючому режимі з

рециркуляцією повітря.87

Пари виводяться назовні через вивідну трубу закріплену

до фланця з'єднання. Діаметр вивідної труби повинен

відповідати діаметру з’єднувального кільця.

Увага! Вивідна труба не постачається і тому необхідно її

В горизонтальній частині вивідна труба має бути трохи

піднята (під кутом близько 10°) так щоб можна було

швидше виводити повітря

назовні. Якщо витяжний

ковпак має вугільні фільтри, то їх треба зняти.

Під’єднати ковпак до настінної вивідної труби та вивідного

отвору з однаковим діаметром виходу повітря (з’єднуючий

фланець). Використання настінних вивідних труб та

отворів з меншим діаметром приведе до зменшення

ефективності всмоктування та значне збільшення рівня

знімаємо з себе всяку відповідальність по

вищесказаному.! Використати якомога короткий

! Використати витяжний канал з якомога найменшою

кількістю поворотів (максимальний кут повороту: 90°).

! Уникати різких змін площі перерізу витяжного каналу.

! Використовувати канал з якомога гладенькою

! Матеріал витяжного каналу має відповідати

Втягнуте повітря знежирюється та очищується та знову

повертається в приміщення. Для того, щоб

використовувати ковпак у цьому режимі, необхідно

встановити додаткову систему фільтрів з активованим

Відстань нижньої відчастини витяжки до посуду на

кухонній плиті має бути не менше 45cm, у випадку

електричних плит, та 65cm, у випадку газових та

Необхідно приймати до уваги відстані, якщо вказуються в

інструкції з інсталяції газової плити.

Під’єднання до електромережі

Напруга в електромережі має відповідати вказаним

характеристикам на етикетці, яка знаходиться всередині

витяжки. Якщо в комплект входить вилка під’єднання в

електромережу, то слід під’єднати витяжку до розетки, що

відповідає існуючим нормам та знаходиться в доступному

місці, що можна виконати й після інсталяції. Якщо ж вилка

не входить в комплект

(пряме під’єднання в

електромережу), або розетка не знаходиться в доступному

місці, також і після інсталяції, то слід вмонтувати належний

двох-полюсний вимикач, який забезпечить повне

відключення від мережі в умовах перенапруги III категорії,

в повній відповідності з правилами інсталяції.

Увага! перед тим як знову підключити витяжку до

електромережі і перевірити

правильність роботи, завжди

контролюйте щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у

випадку пошкодження проводу, замовте його у службі

технічного обслуговування.

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу

підходили до вибраного місця його монтажу.

• Зніміть вугільний фільтр/и якщо він/вони присутні

(дивитись також відповідний розділ). Фільтр/и знову

встановлюються якщо Ви хочете використовувати

ковпак в режимі рециркуляції.

• Перевірити щоб всередині ковпака не залишалося

предметів, поміщених туди

транспортування (наприклад, пакетиків з шурупами,

листів гарантії і т.п.), якщо вони є, вийміть їх і

• Якщо можливо, від’єднайте і відсуньте кухонні меблі,

що знаходяться під ковпаком і навкруги зони його

інсталяції, для забезпечення більш вільного доступу

до стелі/стін де ковпак буде прикріплений. Якщо

неможливо якомога ретельніше захистіть меблі і інші

предмети на час монтування. Виберіть рівну

поверхню, накрийте її захисним покриттям і розмістіть

на ній ковпак і деталі для кріплення.

• Також перевірте щоб поряд із зоною монтажу ковпака

(в зоні, доступній також після монтажу ковпака)

знаходилася мережева резетка і отвір для димоходу

який виводить дим на вулицю (лише в режимі

• Виконати всі необхідні роботи (наприклад:

встановлення мережевої резетки і/або виконання

отвору для димової труби).

В комплект витяжки входять шурупи для кріплення,

розраховані на більшість типів стін/стель. Проте необхідно

звернутися до кваліфікованого техніка для перевірки

придатності матеріалів в залежності від

стелі. Стіна/стеля повинні бути достатньо міцними, щоб

витримати вагу витяжки.

Якщо є бокові панелі та/або стінки, та/або навісні шафки,

перевірте, щоб було достатньо місця для встановлення

витяжки та щоб можна було без перешкод дістатися до

Лише для деяких моделей

Як додатковий аксесуар

можна придбати декоративний

короб, перевірити у фірмовій торговій точці чи в моделі,

яку ви придбали, передбачається така можливість.

Радимо встановлювати витяжку після того, як ви придбали

короб, щоб надійно визначити найбільш підходящу

Мал. 5-14-15-16-1788

Використовуйте інтенсивну швидкість у випадку особливо

високої концентрації кухонних парів. Рекомендуємо

включити витяжку за 5 хвилин до початку готування їжі і

залишити його включеним на протязі 15 хвилин після

закінчення готування їжі.

T2. Зменшення швидкості

Натискуючи на кнопку "T2", отримаємо зменшення

швидкості, від швидкості 4 (інтенсивної) до швидкості

Натискуючи на кнопку "T2" під час роботи на

швидкості 1, витяжка перейде в режим OFF.

T3 Збільшення швидкості

Натискуючи на кнопку T3 витяжка перейде з режиму

Натискуючи на кнопку (витяжка у стані ON)

збільшується швидкість двигуна від швидкості 1 до

швидкості 4 (інтенсивна).

Кожній швидкості відповідає увімкнення відповідного

Швидкість 1 світлодіод 1

Швидкість 2 світлодіод 2

Швидкість 3 світлодіод 3

Інтенсивна швидкість світлодіод 4 (мигає)

Інтенсивну швидкість

можна запрограмувати в часі.

Стандартне програмування – 5', після закінчення

цього часу витяжка перейде на швидкість 2.

Для того щоб відключити цей режим раніше

запрограмованого часу, натисніть на кнопку T2,

витяжка перейде на швидкість 3.

T4 Програмування швидкості на час

Щоб підключити програмування швидкості на час

натисніть на кнопку T4, по закінченню встановленого

часу витяжка вимкнеться.

Програмування на час розподілене наступним чином:

Швидкість 1 – 20 хвилин (світлодіод 1 мигає)

Швидкість 2 – 15 хвилин (світлодіод 2 мигає)

Швидкість 3 – 10 хвилин (світлодіод 3 мигає)

Швидкість 4 – 5 хвилин (світлодіод 4 мигає)

Під час запрограмованого на час режиму, натискуючи

ковпак вийде з цього режиму та

зменшиться швидкість.

Натискуючи кнопку T3 витяжка вийде з запрограмованого

на час режиму та збільшиться швидкість.

Натискуючи кнопку T4 витяжка вийде з запрограмованого

на час режиму та залишиться на встановленій швидкості.

Сигналізація жирового фільтру

Після 40 годин роботи світлодіод 1 почне мигати.

Коли з’являється така сигналізація необхідно

Для того щоб скинути сигналізацію. необхідно тримати

натиснутою кнопку T4 протягом 5”.

Витяжка видасть зумерний сигнал і світлодіод 1 припинить

Сигналізація вугільного фільтру

Після 160 годин роботи світлодіод 2 почне мигати.

Коли з’являється така сигналізація вугільний фільтр

Для того щоб скинути сигналізацію, необхідно тримати

натиснутою кнопку T4

Витяжка видасть зумерний сигнал і світлодіод 2 припинить

Якщо вмикається сигналізація обох фільтрів світлодіоди 1

і 2 будуть мигати по черзі.

Щоб скинути сигналізацію, виконайте 2 рази вищеописану

За перший раз скидається сигналізація вугільного фільтра,

за другий раз скидається сигналізація жирового фільтра.

У стандартному режимі сигналізація вугільного фільтру не

Якщо використовується витяжка у виконанні з

рециркуляцією повітря, необхідно активувати сигналізацію

Активація сигналізації вугільного фільтра:

Встановити витяжку на OFF та тримати натиснутою кнопку

Як тільки ви натиснете на кнопку засвітяться світлодіоди,

що відповідають сигналізації фільтрів, котрі на даний

Витяжка видасть зумерний сигнал і світлодіод 2 буде

Світлодіоди 1 і 2 будуть світитися протягом 2", перед тим

як витяжка повернеться в стан OFF.

Відключення сигналізації вугільного фільтру:

Встановити витяжку на OFF та тримати натиснутою кнопку

Як тільки ви натиснете на кнопку засвітяться світлодіоди,

що відповідають сигналізації фільтрів, котрі на даний

Витяжка видасть зумерний сигнал і

Світлодіод 1 буде світитися протягом 2", перед тим як

витяжка повернеться в стан OFF.89

Увага! Перед будь-якою операцією чистки чи

обслуговування, від’єднайте витяжку від

електромережі, витягуючи вилку або відключаючи

головний вимикач житла.

Витяжка має чиститись часто і як зовні так і в середині (по

крайній мірі з такою ж періодичністю як і догляд за

фільтрами для затримання жирів). Для чистки

використовуйте спеціальну серветку, намочену

нейтральним рідким миючим засобом.

Не використовуйте засоби що мають абразивні матеріали.

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Увага: Не виконання правил чищення

може привести до ризику виникнення пожежі. Тому

рекомендуємо дотримуватись приведених інструкцій.

Знімається всяка відповідальність в зв'язку з можливими

ушкодженнями двигуна і пожежами, що виникли внаслідок

невірного ремонту або не виконання вищеописаних

Обслуговування панелі

- Відчепити панель, натискаючи на нижню частину двох

фіксуючих напрямних (ВНУТРІШНЯ СТОРОНА);

- Потягнути панель вгору (на відстань близько мм 20);

- Потягніть саму панель.

Панель миється з тією ж частотою що й жировий фільтр.

Для її миття використовуйте ганчірку змочену рідким

нейтральним миючим засобом.

Уникати використання засобів,

що містять абразивні

частини. НЕ ВИКОРИСТОВУВАТИ СПИРТ!

Виконати дії протилежні діям щодо демонтажу.

Увага! Завжди перевіряйте щоб панель була добре

зафіксована на своєму місці.

Фільтр затримки жирів

Затримує жировi сполучення, що виникають під час

Повинен чиститися один раз в місяць (або коли система

індикації переповнення фільтрів, якщо є у вашій моделі,

вказує на дану необхідність), з використанням

неагресивних миючих засобів вручну або в посудомиючій

машині при низькій температурі і короткому циклі.

посудомиючій машині може мати місце деяке

знебарвлення фільтру,проте його фільтруючі

характеристики залишаються незмінними.

Для зняття фільтру затримки жиру потягніть на себе

пружинну ручку відчеплення фільтру.

Вугільний фільтр (тільки в режимі рециркуляції)

Насиченість вугільного фільтру перевіряється після більш

або менш довгого використання в залежності від типу

плити та регулярності чищення жиропоглинаючого

фільтру. У будь-якому випадку необхідно заміняти

картридж принаймнi через кожні чотири місяці (або коли

система індикації насиченості фільтрів – якщо така

передбачена у вашій моделі - вказує на таку необхідність)

миттю чи поновленню.

Круглий вугільний фільтр

Прикласти фільтри по обидві сторони для покриття

захисних ришіток ротора двигуна, після чого повернути

фільтр за годинниковою стрілкою.

Для знаття - повернути фільтр проти годинникової стрілки.

Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи необхідно впевнитися що

1. Вийміть захисний елемент за допомогою невеликої

викрутки або подібного інструменту.

2. Замініть перегорілу лампу.

Використовуйте для цього лише галогенні лампи на

12V -20W макс - G4, не доторкуючись до них руками.

3. Закрийте плафон (кріплення засувкою).

підсвітки не працює, перевірте вірну

установку ламп в гнізда, перед тим як звертатися до

центру технічної допомоги.90

ET - Paigaldus- ja kasutusjuhend
