HASZNÁLATI ÚTMUTATÓ BELT BLF55 ELICA

HU Felszerelési és használati utasítás

asistenciu, overiť správne nasadenie žiaroviek do sedla.70

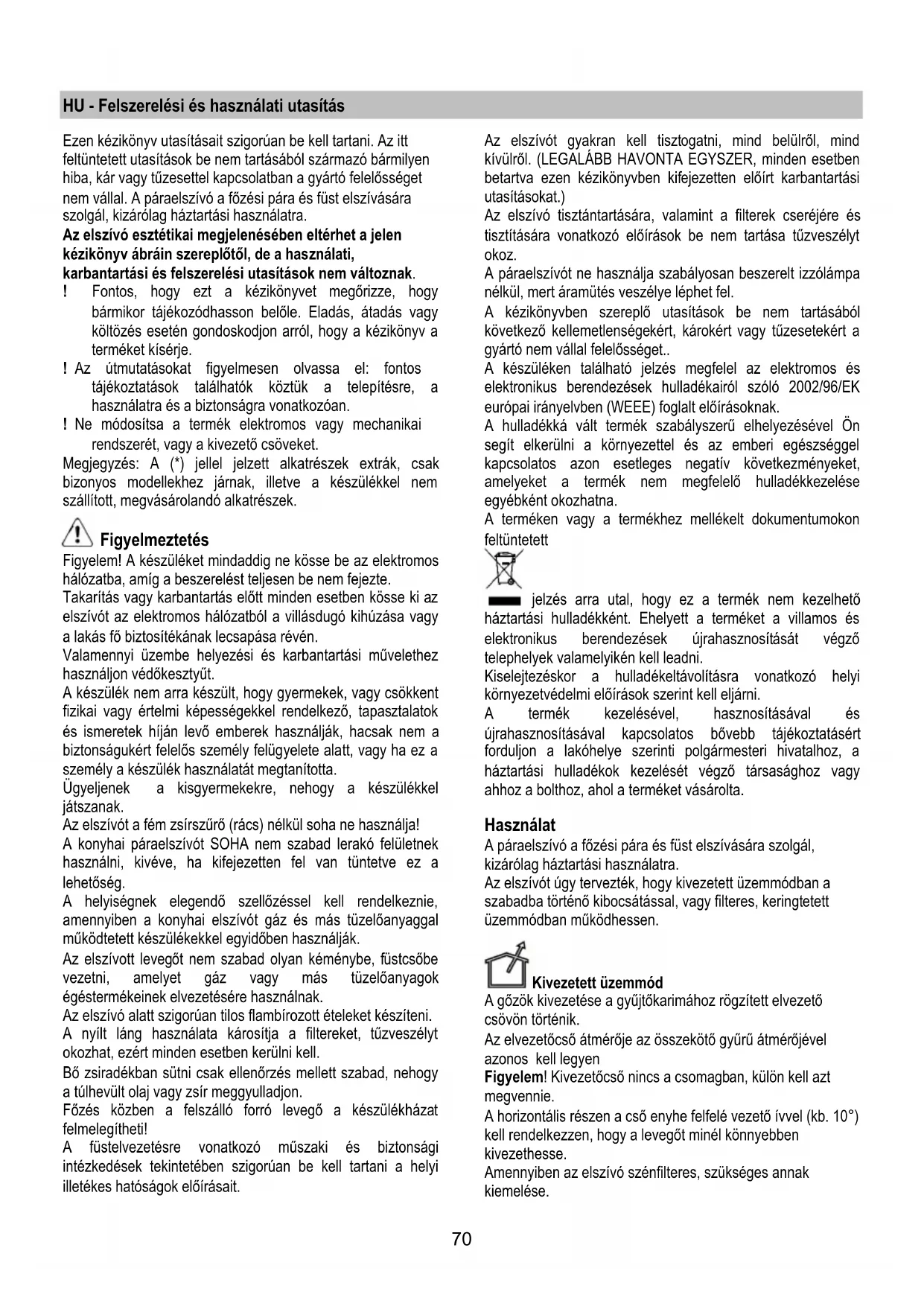

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt

feltüntetett utasítások be nem tartásából származó bármilyen

hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget

nem vállal. A páraelszívó a főzési pára és füst elszívására

szolgál, kizárólag háztartási használatra.

Az elszívó esztétikai megjelenésében eltérhet a jelen

kézikönyv ábráin szereplőtől, de a használati,

karbantartási és felszerelési utasítások nem változnak.

! Fontos, hogy ezt a kézikönyvet megőrizze, hogy

bármikor tájékozódhasson belőle. Eladás, átadás vagy

költözés esetén gondoskodjon arról, hogy a kézikönyv a

! Az útmutatásokat figyelmesen olvassa el: fontos

tájékoztatások találhatók köztük a telepítésre, a

használatra és a biztonságra vonatkozóan.

! Ne módosítsa a termék elektromos vagy mechanikai

rendszerét, vagy a kivezető csöveket.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak

bizonyos modellekhez járnak, illetve a készülékkel nem

szállított, megvásárolandó alkatrészek.

Figyelem! A készüléket mindaddig ne kösse be az elektromos

hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az

elszívót az elektromos hálózatból a villásdugó kihúzása vagy

a lakás fő biztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási művelethez

használjon védőkesztyűt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent

fizikai vagy értelmi képességekkel rendelkező, tapasztalatok

és ismeretek híján levő emberek használják, hacsak nem a

biztonságukért felelős személy felügyelete alatt, vagy ha ez a

személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel

Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!

A konyhai páraelszívót SOHA nem szabad lerakó felületnek

használni, kivéve, ha kifejezetten fel van tüntetve ez a

A helyiségnek elegendő szellőzéssel kell rendelkeznie,

amennyiben a konyhai elszívót gáz és más tüzelőanyaggal

működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe

vezetni, amelyet gáz vagy más tüzelőanyagok

égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt

okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy

a túlhevült olaj vagy zsír meggyulladjon.

Főzés közben a felszálló forró levegő a készülékházat

A füstelvezetésre vonatkozó műszaki és biztonsági

intézkedések tekintetében szigorúan be kell tartani a helyi

illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülről, mind

kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben

betartva ezen kézikönyvben kifejezetten előírt karbantartási

Az elszívó tisztántartására, valamint a filterek cseréjére és

tisztítására vonatkozó előírások be nem tartása tűzveszélyt

A páraelszívót ne használja szabályosan beszerelt izzólámpa

nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából

következő kellemetlenségekért, károkért vagy tűzesetekért a

gyártó nem vállal felelő

A készüléken található jelzés megfelel az elektromos és

elektronikus berendezések hulladékairól szóló 2002/96/EK

európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön

segít elkerülni a környezettel és az emberi egészséggel

kapcsolatos azon esetleges negatív következményeket,

amelyeket a termék nem megfelelő hulladékkezelése

egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és

elektronikus berendezések újrahasznosítását végző

telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi

környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és

újrahasznosításával kapcsolatos bővebb tájékoztatásért

forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a

háztartási hulladékok kezelését végző társasághoz vagy

ahhoz a bolthoz, ahol a terméket vásárolta.

A páraelszívó a főzési pára és füst elszívására szolgál,

kizárólag háztartási használatra.

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a

szabadba történő kibocsátással, vagy filteres, keringtetett

üzemmódban működhessen.

A gőzök kivezetése a gyűjtőkarimához rögzített elvezető

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével

Figyelem! Kivezetőcső nincs a csomagban, külön kell azt

A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°)

kell rendelkezzen, hogy a levegőt minél könnyebben

Amennyiben az elszívó szénfilteres, szükséges annak

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó

karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának

csökkenését és a készülék zajszintjének drasztikus

növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.

! A csővezeték a lehető legkevesebb hajlattal

rendelkezzen (maximális hajlásszög: 90°).

! Kerülje a cső deformálódását.

! A használandó cső belseje a lehető legsimább legyen.

! A cső anyaga az előírásban elfogadottaknak megfelelő

Keringtetett üzemmód

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül,

mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó

ilyen üzemmódban való használatához szükséges további,

aktív szén alapú szűrőrendszer installálása.

A főzőkészülék felülete és a konyhai szagelszívó legalsó

része közötti minimális távolság nem lehet kisebb, mint 45cm

elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb

távolság szerepel, azt kellfigyelembe venni.

A hálózati feszültségnek azonosnak kell lennie a konyhai

páraelszívó belsejében elhelyezett műszaki adattáblán

feltüntetett feszültséggel. Ha az elszívó rendelkezik

villásdugóval, csatlakoztassa egy hozzáférhető helyen

elhelyezett, az érvényben lévő szabványoknak megfelelő

dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem

rendelkezik csatlakozódugóval (közvetlen csatlakozás a

hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető,

szereljen fel egy szabványos, kétpólusú megszakítót akár a

beszerelést követően is, amely III. túláram-kategória esetén

biztosítja a hálózatról való teljes leválasztását, a telepítési

szabályoknak megfelelően.

Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba

és ellenőrzi, hogy az elszívó helyesen működik-e, mindig

ellenőrizze azt is, hogy a hálózati vezeték beszerelése

Az elszívó speciális kábellel rendelkezik, melynek sérülése

esetén cseréjét kérje a szakszervíz szolgálattól.

PMielőtt a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott

telepítési helynek megfelelő méretű-e.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a

gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor

kell visszaszerelni, ha az elszívót keringtetett

üzemmódban kívánja használni.

• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e

(szállítási igények miatt) tartozékok (például csavarokat

tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen,

vegye ki és őrizze meg.

• Ha lehetséges, az elszívó felszerelési helye alatt és

környezetében bontsa ki és távolítsa el a bútorokat, hogy

jobban hozzáférhessen a falhoz/mennyezethez, ahová

az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és

a szerelés környezetét amennyire lehetséges, takarja le.

Válasszon ki egy sík felületet, takarja le, és erre rakja le

az elszívót és a hozzá tartozó kiegészítőket.

• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában

(olyan helyen, amely azután is hozzáférhető, hogy az

elszívót felszerelték), van-e egy villamos csatlakozó

aljzat, és a füstelvezetéshez lehet-e csatlakozni egy

kültérbe vezető készülékhez (csak kivezetett

• Végezze el az összes szükséges kőművesmunkát (pl.

csatlakozó aljzat telepítése, kivezető cső számára

falnyílás készítése).

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő

tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg

arról, alkalmasak-e az anyagok az adott

falhoz/mennyezethez. A falnak/mennyezetnek elegendően

erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Oldalsó panelek és/vagy falak és/vagy faliszekrények esetén

győződjön meg róla, hogy elegendő hely áll rendelkezésre az

elszívó beszerelésére, illetve a vezérlő panel minden esetben

könnyen hozzáférhető legyen.

Csak egyes modelleknél

Opcionális kiegészítőként esztétikus kürtő vásárolható.

Érdeklődjön hivatalos forgalmazónknál, hogy az Ön

birtokában lévő készülék alkalmas-e erre a lehetőségre.

A megfelelő szerelési mód kiválasztása érdekében javasoljuk,

hogy az elszívót csak a kürtőt megvásárlása után szerelje be.

ábra 5-14-15-16-1772

Amikor a konyhában különösen nagy a párakoncentráció,

használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt

5 perccel kapcsolja be az elszívót, és a főzés befejezése után

15 percig működtesse tovább.

T1. Világítás ON/OFF T2. Sebességcsökkentés

A "T2" gomb megnyomásával a sebesség a 4-es

fokozatról (intenzív) az 1. sebességfokozatra

A "T2" gomb 1-es sebességben való működés közbeni

lenyomásával az elszívó OFF állapotra vált.

T3 Sebesség növelése

A T3 gomb megnyomásával az elszívó OFF állapotból 1.

A gombot megnyomva (ON állapotú elszívónál) a motor

sebessége az 1-ről a 4. (intenzív) sebességfokozatra

Minden egyes sebességfokozatot a megfelelő led

1 sebességfokozat led 1

2 sebességfokozat led 2

3 sebességfokozat led 3

Intenzív sebességfokozat led 4 (villogó)

Az intenzív sebesség időkorlátozott. A standard időhatár

5’, mely leteltével az elszívó a 2. sebsségfokozatra vált.

A funkció deaktiválásához az időhatár lejárta előtt nyomja

meg a T2 gombot, így az elszívó a 3. sebességfokozatra

T4 A sebesség időszabályozása

A sebesség időszabályozása a T4 gombbal lehetséges,

a beállított idő leteltével az elszívó leáll.

Az időszabályozás az alábbiak szerinti:

1 sebességfokozat - 20 perc (villogó led 1)

2 sebességfokozat - 15 perc (villogó led 2)

3 sebességfokozat - 10 perc (villogó led 3)

4 sebességfokozat - 5 perc (villogó led 4)

Az időszabályozott működés során a T2 gomb lenyomásával

az elszívó kilép az időszabályozott modalitásból és

csökkentett sebességre vált.

A T3 gomb lenyomásával az elszívó kilép az időszabályozott

módból és emeli a sebességet.

A T4 gomb lenyomásával az elszívó kilép az időszabályozott

módból, és megtartja a beállított sebességet.

Zsírfilter kijelzései

40 óra üzemidő leteltével a led 1 villog.

Amikor ez a jelzés feltűnik, a zsírfiltert ki kell mosni.

A kijelzés visszaállításához tartsa lenyomva a T4 gombot 5”-

Az elszívó ekkor egy "BEEP" hangot ad , valamint a led 1

villogása abbamarad.

Szénszűrő kijelzései

160 óra üzemidő leteltével a led 2 villog.

Amikor ez a jelzés feltűnik, a szénszűrő cseréje szükséges.

A kijelzés visszaállításához tartsa lenyomva a T4 gombot 5”-

Az elszívó ekkor egy "BEEP" hangot ad , valamint a led 2

villogása abbamarad.

Mindkét filter egyidejű kijelzése esetén, mind a led 1 és 2

Visszaállításuk a fent leírt folyamat 2-szeri végrehajtásával

Az első lépés a szénszűrőt, a második a zsírfilter kijelzését

Standard módban a szénszűrő kijelzés nincs aktiválva.

Amennyiben az elszívót szűrős módban használja, a

szénszűrő kijelzést aktiválnia szükséges.

Szénszűrő kijelzés aktiválása:

Állítsa az elszívót OFF állapotba és tartsa lenyomva a T4

A gomb megnyomásakor az éppen akkor aktív filterek kijelző

ledjei bekapcsolnak.

Az elszívó ekkor egy "BEEP" hangot ad , valamint a led 2 2”-

Az 1 és 2 ledek bekapcsolva maradnak cca 2"-ig, mielőtt az

elszívó visszaállna OFF állapotba.

Szénszűrő kijelzés deaktiválása:

Állítsa az elszívót OFF állapotba és tartsa lenyomva a T4

A gomb megnyomásakor az éppen akkor aktív filterek kijelző

ledjei bekapcsolnak.

Az elszívó ekkor egy "BEEP" hangot ad , valamint a led 2

A led 1 bekapcsolva marad cca 2"-ig, mielőtt az elszívó

visszaállna OFF állapotba.73

Figyelem! Takarítás vagy karbantartás előtt minden

esetben kösse ki az elszívót az elektromos hálózatból a

villásdugó kihúzása vagy a lakás fő biztosítékának

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről

(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A

tisztításhoz használjon semleges folyékony mosószerrel

átitatott nedves ruhát. Kerülje a súrolószert tartalmazó

mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek

cseréjére vonatkozó előírások be nem tartása tűzveszélyt

okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.

A helytelen karbantartás, vagy a fent említett utasítások be

nem tartása miatt a motorban esetleg bekövetkező károk vagy

tűzesetek miatt semmiféle felelősséget nem vállalunk.

Vezérlőpanel karbantartás

- A két rögzítő sín alsó részére nyomást gyakorolva akassza

le a panelt (BELSŐ OLDAL);

- Tolja felfelé a panelt (mintegy 20 mm távolságra);

- Húzza a panel saját maga felé

a panelt a zsírszűrő tisztítási gyakoriságának megfelelően

szükséges tisztítani, semleges tisztítószerbe mártott puha

Kerülje a surolószerek használatát. NE HASZNÁLJON ALKOHOLT!

a szétszerelésnél megjelölt lépéseket végezze ez visszafelé.

Figyelem! Ellenőrizze, hogy a panel megfelelően rögzült-e a

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere

- ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy

szükség van rá) nem agresszív tisztítószerrel, kézzel vagy

mosogatógépben, alacsony hőfokon és rövid ciklussal el kell

Mosogatógépben történő mosogatás a zsírszűrő

elszíneződését okozhatja, de ez nem változtat

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén)

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt

történik meg, a tűzhely típusától és a zsírszűrő

tisztogatásának rendszerességétől függően. Mindenképpen

cserélni kell a betétet legalább négyhavonként (vagy amikor a

filterek telítődését jelző rendszer – ha a birtokunkban lévő

modellnél van ilyen - ennek szükségességét jelzi.

NEMÔŽE byť umývaný alebo regenerovaný.

A motorforgató védőrács takarásához mindkét oldalra

helyezzen fel egyet, majd forgassa az óramutató járásával

Szétszereléshez forgassa az óramutató járásával ellentétes

Bármilyen karbantartási munka megkezdése előtt szüntesse

meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla,

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével

vegye ki a védőburkolatot.

2. Cserélje ki a meghibásodott égőt.

Csak 12V - 20W max - G4 halogén égőket használjon,

vigyázzon arra, hogy kézzel ne érjen hozzájuk.

3. Zárja vissza a lámpaburát (bepattan).

Amennyiben a világítás nem működik, mielőtt a műszaki

szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen

illeszkednek-e a foglalatba.74
