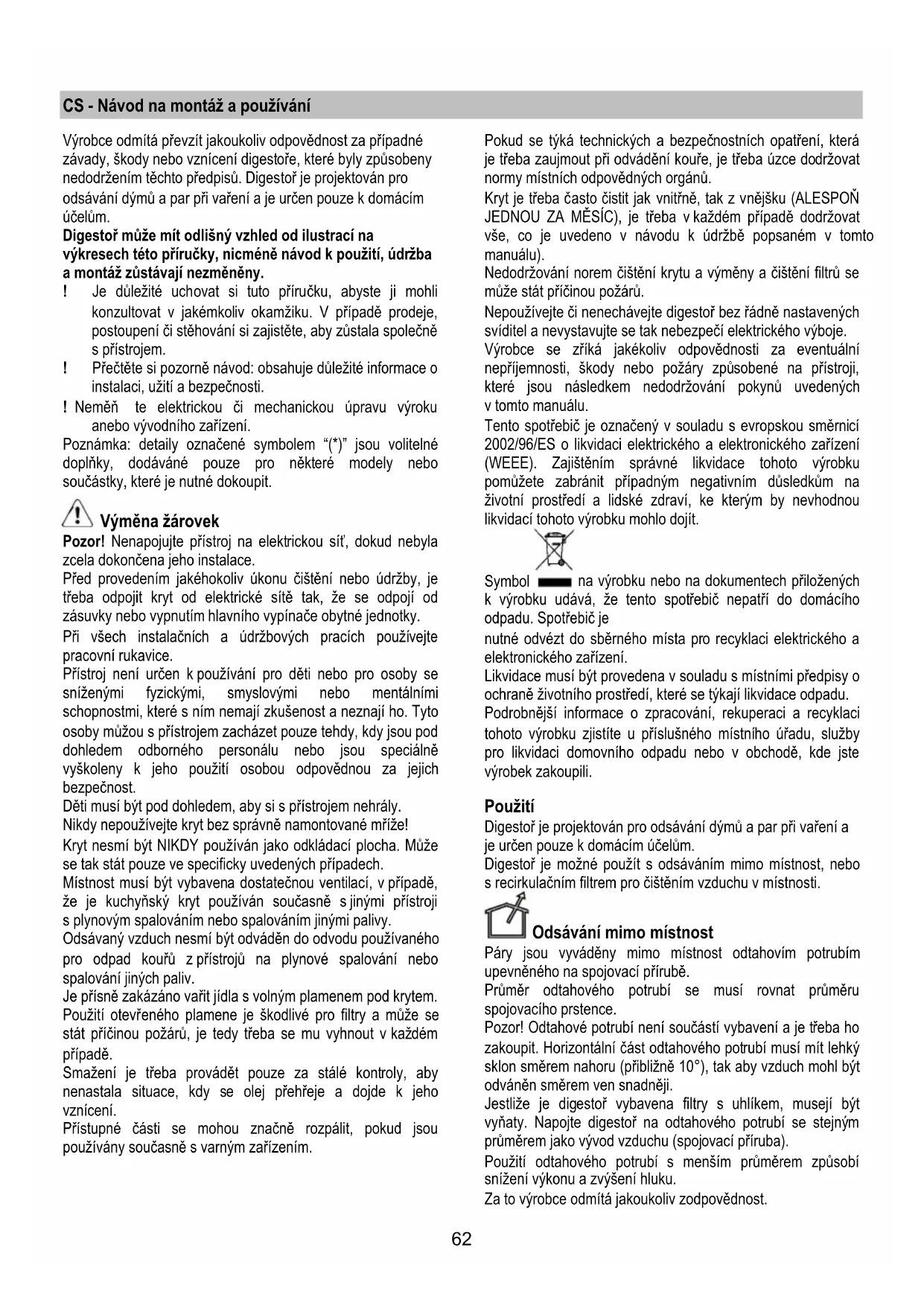

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné

závady, škody nebo vznícení digestoře, které byly způsobeny

nedodržením těchto předpisů. Digestoř je projektován pro

odsávání dýmů a par při vaření a je určen pouze k domácím

Digestoř může mít odlišný vzhled od ilustrací na

výkresech této příručky, nicméně návod k použití, údržba

a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli

konzultovat v jakémkoliv okamžiku. V případě prodeje,

postoupení či stěhování si zajistěte, aby zůstala společně

! Přečtěte si pozorně návod: obsahuje důležité informace o

instalaci, užití a bezpečnosti.

te elektrickou či mechanickou úpravu výroku

anebo vývodního zařízení.

Poznámka: detaily označené symbolem “(*)” jsou volitelné

doplňky, dodáváné pouze pro některé modely nebo

součástky, které je nutné dokoupit.

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla

zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby, je

třeba odpojit kryt od elektrické sítě tak, že se odpojí od

zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte

Přístroj není určen k používání pro děti nebo pro osoby se

sníženými fyzickými, smyslovými nebo mentálními

schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto

osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod

dohledem odborného personálu nebo jsou speciálně

vyškoleny k jeho použití osobou odpovědnou za jejich

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může

se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě,

že je kuchyňský kryt používán současně s jinými přístroji

s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného

pro odpad kouřů z přístrojů na plynové spalování nebo

spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem.

eného plamene je škodlivé pro filtry a může se

stát příčinou požárů, je tedy třeba se mu vyhnout v každém

Smažení je třeba provádět pouze za stálé kontroly, aby

nenastala situace, kdy se olej přehřeje a dojde k jeho

Přístupné části se mohou značně rozpálit, pokud jsou

používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která

je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat

normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ

JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat

vše, co je uvedeno v návodu k údržbě popsaném v tomto

Nedodržování norem čištění krytu a výměny a čiště

může stát příčinou požárů.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených

svíditel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální

nepříjemnosti, škody nebo požáry způsobené na přístroji,

které jsou následkem nedodržování pokynů uvedených

Tento spotřebič je označený v souladu s evropskou směrnicí

2002/96/ES o likvidaci elektrického a elektronického zařízení

(WEEE). Zajištěním správné likvidace tohoto výrobku

pomůžete zabránit případným negativním důsledkům na

životní prostředí a lidské zdraví, ke kterým by nevhodnou

likvidací tohoto výrobku mohlo dojít.

na výrobku nebo na dokumentech přiložených

k výrobku udává, že tento spotřebič nepatří do domácího

odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a

elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o

ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci

tohoto výrobku zjistíte u příslušného místního úřadu, služby

pro likvidaci domovního odpadu nebo v obchodě, kde jste

Digestoř je projektován pro odsávání dýmů a par při vaření a

je určen pouze k domácím účelům.

Digestoř je možné použít s odsáváním mimo místnost, nebo

s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovím potrubím

upevněného na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru

spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho

zakoupit. Horizontální část odtahového potrubí musí mít lehký

sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být

odváněn směrem ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být

vyňaty. Napojte digestoř na odtahového potrubí se stejným

průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí

snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.63

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem

záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Používejte odtahové potrubí s co nejhladším vnitřním

! Materiál použitý pro odtahové potrubí musí odpovídat

Odsávání s recilkulací

Odsávaný vzduch bude před návratem do místnosti zbaven

tuku a pachů. K použití digestoře v této verzi je nutné

instalovat dodatečný systém filtrování na základě aktivních

Minimální vzdálenost mezi podporou nádoby na varné ploše a

nejnižší částí digestoře nesmí být menší než 45cm v případě

elektrických sporáků 65cm v případě plynových či smíšených

Pokud návod na instalaci varného zařízení na plyn doporučují

větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku

s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt

vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající

stávajícím normám, která se nachází ve snadno dosažitelném

prostoru i po provedené montáži. Pokud kryt není vybaven

přípojkami (přímé připojení k síti) nebo se zásuvka nenachází

ve snadno dosažitelném prostoru i po provedené montáži , je

třeba použít dvojpólový vypínač odpovídající normám, který

zaručí úplné odpojení od sítě v podmínkách kategorie přepětí

III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové

napájení a ověříte správné fungování, zkontrolujte si vždy, že

síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v

případě poškození kabelu vyžádejte si ho u servisní služby.

Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry

pro zvolený prostor instalace.

• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz

příslušný odstavec). Je třeba jej/je namontovat zpět

v případě, že hodláte používat odsavač ve filtrační verzi.

• Zkontrolujte, zda se uvnitř odsavače nenachází (z

přepravních důvodů) materiál příslušenství (například

sáčky se šrouby, záruky atd.), případně je vyjměte a

• Pokud je to možné, odpojte a odstraňte nábytek

nacházející se pod a kolem prostoru instalace za účelem

získání lepšího přístupu ke stropu/stěně, na který/ou má

být odsavač nainstalován. Dále je třeba v rámci

možností co nejlépe ochránit nábytek a všechny součásti

potřebné pro instalaci. Zvolte si rovný povrch a pokryjte

jej ochrannou fólií, na kterou uložíte odsavač a součásti

• Dále zkontrolujte, zda je v blízkosti prostoru instalace

odsavače (v prostoru přístupném i po montáži odsavače)

dostupná zásuvka elektrického rozvodu a zda bude

možné provést připojení zařízení na odvádění kouře

rem ven (platí pouze pro odsávací verzi).

• Proveďte všechny potřebné zednické práce (např.:

instalaci zásuvky elektrického rozvodu a/nebo realizaci

otvoru pro průchod kouřové trubky).

Digestoř je dodávána se speciálními hmoždinkami, které jsou

vhodné pro zavěšení do většiny stropních konstrukcí. Přesto

by měl zavěšení provést kvalifikovaný odborný pracovník,

který rozhodne, zda jsou tyto hmoždinky vhodné pro místní

typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost

stropu pro digestoř.

V případě existence panelů a/nebo stěn a/ nebo /postranních

závěsných skříněk si ověřte zda existuje dostatečný prostor

pro montáž digestoře a zda je stále možné přistupovat bez

problémů k řídícímu panelu.

Pouze u některých modelů

Jako dodatečnou součást vybavení je možno zakoupit

estetický komín, je třeba si ověřit u autorizovany prodejce, zda

model, který jste si pořídili toto umožňuje.

Radíme instalovat digestoř po zakoupení komínu

k bezpečnému ověření nejvhodnější instalace.

V případě velmi intenzivní koncentrace kuchyňských par

použijte maximální sací výkon. Doporučuje se zapnout

digestoř 5 minut před zahájením vaření a vypnout ji cca 15

minut po ukončení vaření.

T1. Svítidla ON/OFF T2. Snížení rychlosti

Stisknutím tlačítka "T2" se zpomalí rychlost z rychlosti 4

(intenzívní) na rychlost 1.

Stisknutím tlačítka "T2" během fungování v rychlosti 1,

digestoř přechází do stavu OFF.64

T3 Zvýšení rychlosti

Stisknutím tlačítka T3 digestoř přechází ze stavu OFF

Stisknutím tlačítka (digestoř ve stavu ON) se zvýší

rychlost motoru ze stavu 1 na rychlost 4 (intenzívní).

Ke každé rychlosti odpovídá rozsvícení příslušné diody.

Rychlost intenzívní dioda 4 (blikající)

Intenzívní rychlost je časovaná. Standardní časování je

nastaveno na 5’, potom se digestoř ustaví na rychlosti 2.

K odstavení funkce před vypršením doby stiskněte

tlačítko T2, digestoř se ustaví na rychlosti 3.

T4 Časování rychlostí

Časování rychlostí se umožní stisknutím tlačítka T4, po

vypršení času se digestoř vypne.

Časování je rozděleno takto:

Rychlost 1 - 20 minut (dioda 1 bliká)

Rychlost 2 - 15 minut (dioda 2 bliká)

Rychlost 3 - 10 minut (dioda 3 bliká))

Rychlost 4 - 5 minut (dioda 4 bliká)

Během časovaného fungování stisknutím tlačítka T2 digestoř

vyjde z časované modality a sníží svou rychlost.

T3 digestoř vyjde z časované modality a

zvýší svou rychlost.

Stitsknutím talčítka T4 digestoř vyjde z časované modality a

udrží si nastavenou rychlost.

Signalizace filtru proti mastnotám

Po 40 hodinách fungování dioda 1 bliká.

Když se objeví signalizace, instalovaný filtr musí být umyt.

K opětnému nastavení signalizace stiskněte tlačítko T4 po

Digestoř pískne "BEEP" a dioda 1 přestane blikat.

Signalizace filtru s uhlíkem

Po 160 hodinách fungování dioda 2 bliká.

Když se objeví signalizace instalovaný filtr musí být vyměněn.

K opětnému nastavení signalizace stiskněte tlačítko T4 po

Digestoř pískne "BEEP" a dioda 2 přestane blikat.

V případě současné signalizace obou filtrů, diody 1 a 2 budou

Opětné nastavení se dostaví, jestliže 2 krát za sebou

provedete výše uvedenou proceduru.

První procedura nastaví opět signalizaci filtru s uhlíkem, druhá

procedura opět nastaví signalizaci filtru proti mastnotám.

Při modalitě standard signalizace filtru s uhlíkem není aktivní.

V případě, že se používá digestoř ve filtrující verzi je nutné

aktivovat signalizaci filtru s uhlíkem.

Jak aktivovat signalizaci filtru s uhlíkem:

Nastavte digestoř do pozice OFF a tiskně

Jakmile se stiskne tlačítko se rozsvítí diody signalizující, že

v tomto okamžiku jsou filtry aktivní.

Digestoř pískne "BEEP" a dioda 2 bude blikat po dobu 2".

Diody 1 2 zůstanou rozsvícené po dobu přibližně 2" dříve než

se digestoř vrátí do pozice OFF.

Odstavení signalizace filtru s uhlíkem:

Umístěte digestoř do pozice OFF a stiskněte tlačítko T4 po

Jakmile se stiskne tlačítko se rozsvítí diody signalizující, že

v tomto okamžiku jsou filtry aktivní.

Digestoř pípne "BEEP" a dioda 2 zhasne.

Dioda 1 zůstane rozsvícená po dobu přibližně 2" dříve než se

digestoř vrátí do stavu OFF.

Pozor! Před jakoukoliv operací čištění či údržby odpojte

digestoř od elektrické sítě, vyjměte zátrčku anebo

vypněte hlavní spínač bytu.

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň

stejně často jako je prováděna údržba filtrů proti mastnotám).

Pro čištění je třeba použít látku navlhčenou denaturovaným

líhem anebo neutrálními tekutými čistícími prostředky.

Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů

by mohlo vést k požárům. Doporučujeme tedy dodržovat

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru,

požáry způsobené nesprávnou údržbou či nedodržením výše

uvedeného upozornění.

- Odpojte panel tlakem na spodní část dvou uchycovacích

vodítek (VNITŘNÍ STRANA);

- Posuňte panel směrem nahoru (přibližně o 20mm);

- Přitáhněte panel směrem k sobě

Panel je třeba čistit stejně často jako filtr proti mastnotám,

používejte látku navlhčenou neutrálnímí tekutými čistícími

Nepoužívejte brusné prostředky. NEPOUŽÍVEJTE ALKOHOL!

postupujte obráceným způsobem než při odmontování.

Pozor! Ověřte si vždy, že panel je dobře upevněn na

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo

jestliže systém vyznačování saturace filtru - pokud je součásti

vybavení vlastněného modelu - vyznačuje tuto potřebu. Je

možné jej čistit ručně jemným mycím prostředkem nebo v

kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku

Filtr s aktivním uhlíkem (jen u filtrační verze)

Saturace filtru s uhlíkem nastane po více či méně dlouhém

užití, tj. závisí na typu kuchyně a pravidelném čištění filtru

proti mastnotám. V každém případě je nutné nahradit patronu

maximálně jednou za 4 měsíce (anebo jestliže systém

vyznačování saturace filtrů – pokud je součástí vybavení

vlastněného modelu – vyznačuje tuto potřebu).

NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí

obou ochranných mřížek rotoru motoru a pak

otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

1. Vyjměte ochranu jemným vypáčením pomocí malého

šroubováku či podobného nástroje.

2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W

max - G4 a dávejte pozor, abyste se jich nedotýkali

3. Uzavřete opět stropní lampu (je upevněna na západku)

Jestliže osvětlení nefunguje, dříve než zavoláte servis si

ověřte, zda jste správně nasadili žárovky do uložení.66

SK - Návod na použitie a montáž

Prísne sa dodržiavať návodom uvedenými v tejto

použitie, údržba a montáž ostanú rovnaké.

elektrického otrasu.

Použitie odvodových trubíc a otvorov do steny s menším

priemerom má za následok zníženie odsávadsej výkonnosti e

drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

! Použiť potrubie dlhé, ktoré je minimálne nevyhnutné.

Elektrické napojenie

Upozornenie! pred napojením okruhu odsávača pary do

Stalčením tlačidla „T2“ počas činnosti v rýchlosti 1,

Stlačením tlačidla (odsávač pary v ON) sa zvýšuje

tlačidlo T2, odsávač pary sa umiestní do rýchlosti 3.

Počas časovanej činnosti, stlačením tlačidla T2, odsávač pary

vyjde z časovanej modality a zníži rýchlosť.

Stlačením tlačidla T3, odsávač pary vyjde z časovanej

modality a zvýši rýchlosť.

Stlačením tlačidla T4, odsávač pary vyjde z časovanej

Odsávač pary vydá jeden „BEEP“ a Led kontrolka 2 prestane

Odsávač pary vydá jeden „BEEP“ a Led kontrolka 2 prestane

Akonáhle sa stlačí tlačidlo, rozsvietia sa kontrolky Led

príslušné signalizácii filtrov momentálne aktívne.

Odsávač pary vydá jeden „BEEP“ a Led kontrolka 2 bliká na

Akonáhle sa stlačí tlačidlo, rozsvietia sa kontrolky Led

príslušné signalizácii filtrov momentálne aktívne.

Odsávač pary vydá jeden „BEEP“ a Led kontrolka 2 sa

hodinových ručičiek.

1. Vytiahnite ochranný kryt s použitím malého skrutkovača

filtreerival režiimil.
