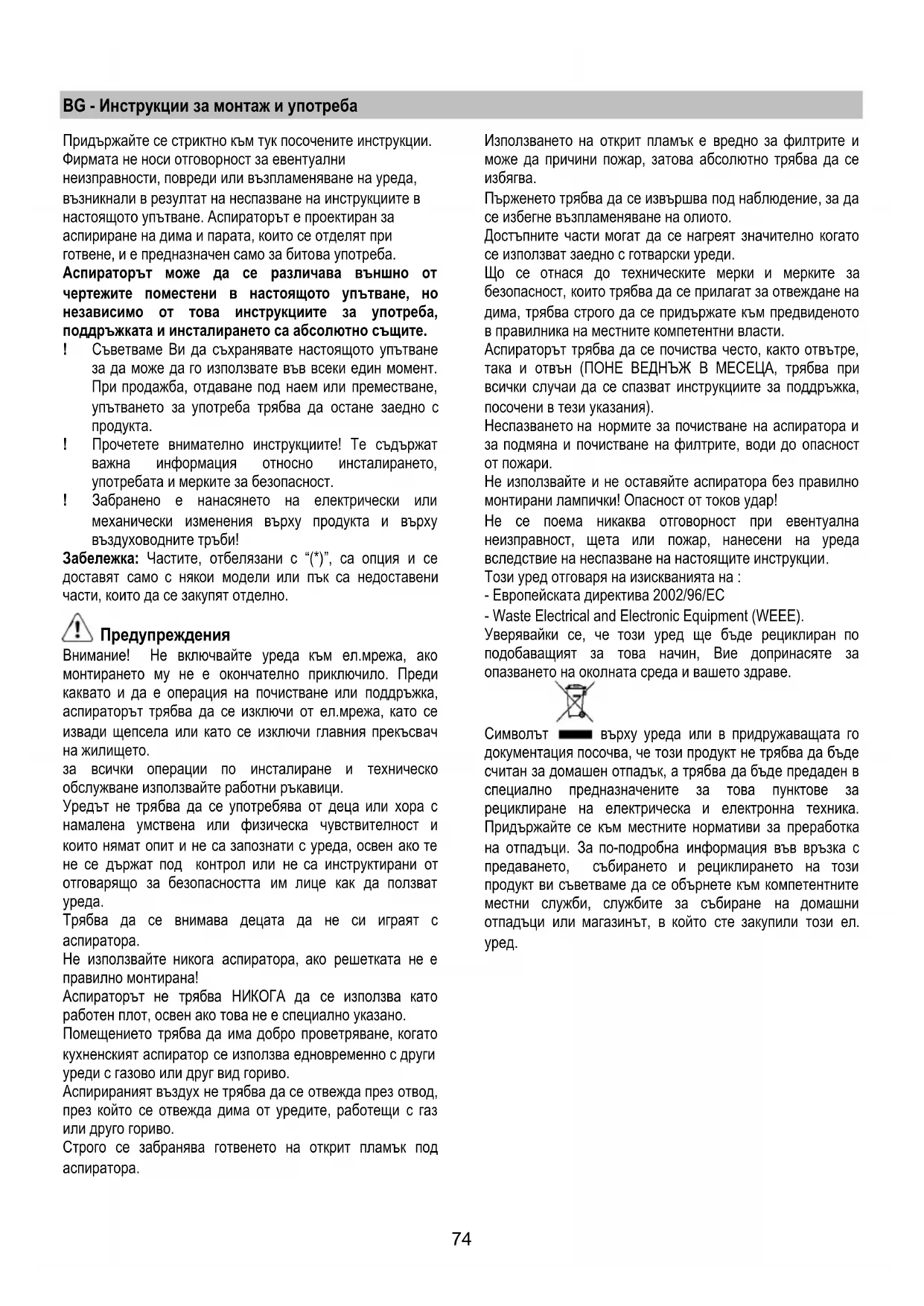

BG - Инструкции за монтаж и употреба

Придържайте се стриктно към тук посочените инструкции.

Фирмата не носи отговорност за евентуални

неизправности, повреди или възпламеняване на уреда,

възникнали в резултат на неспазване на инструкциите в

настоящото упътване. Аспираторът е проектиран за

аспириране на дима и парата, които се отделят при

готвене, и е предназначен само за битова употреба.

може да се различава външно от

чертежите поместени в настоящото упътване, но

независимо от това инструкциите за употреба,

поддръжката и инсталирането са абсолютно същите.

! Съветваме Ви да съхранявате настоящото упътване

за да може да го използвате във всеки един момент.

При продажба, отдаване под наем или преместване,

упътването за употреба

трябва да остане заедно с

! Прочетете внимателно инструкциите! Те съдържат

важна информация относно инсталирането,

употребата и мерките за безопасност.

! Забранено е нанасянето на електрически или

механически изменения върху продукта и върху

въздуховодните тръби!

Забележка: Частите, отбелязани с “(*)”, са опция и се

доставят само с някои модели или пък

части, които да се закупят отделно.

Внимание! Не включвайте уреда към ел.мрежа, ако

монтирането му не е окончателно приключило. Преди

каквато и да е операция на почистване или поддръжка,

аспираторът трябва да се изключи от ел.мрежа, като се

извади щепсела или като се изключи главния прекъсвач

за всички операции по инсталиране и техническо

обслужване използвайте работни ръкавици.

Уредът не трябва да се употребява от деца или хора с

намалена умствена или физическа чувствителност и

които нямат опит и не са запознати с уреда, освен ако те

не се държат под контрол или не са инструктирани от

отговарящо за безопасността им лице как да

Трябва да се внимава децата да не си играят с

Не използвайте никога аспиратора, ако решетката не е

Аспираторът не трябва НИКОГА да се използва като

работен плот, освен ако това не е специално указано.

Помещението трябва да има добро проветряване, когато

кухненският аспиратор се използва

едновременно с други

уреди с газово или друг вид гориво.

Аспирираният въздух не трябва да се отвежда през отвод,

през който се отвежда дима от уредите, работещи с газ

Строго се забранява готвенето на открит пламък под

Използването на открит пламък е вредно за филтрите и

може да причини пожар, затова абсолютно трябва да се

Пърженето трябва да се извършва под наблюдение, за да

се избегне възпламеняване на олиото.

Достъпните части могат да се нагреят значително когато

се използват заедно с готварски уреди.

Що се отнася до техническите мерки и мерките за

безопасност, които трябва да

се прилагат за отвеждане на

дима, трябва строго да се придържате към предвиденото

в правилника на местните компетентни власти.

Аспираторът трябва да се почиства често, както отвътре,

така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при

всички случаи да се спазват инструкциите за поддръжка,

посочени в тези указания).

нормите за почистване на аспиратора и

за подмяна и почистване на филтрите, води до опасност

Не използвайте и не оставяйте аспиратора без правилно

монтирани лампички! Опасност от токов удар!

Не се поема никаква отговорност при евентуална

неизправност, щета или пожар, нанесени на уреда

вследствие на неспазване на настоящите инструкции

Този уред отговаря на изискванията на :

- Европейската директива 2002/96/ЕС

- Waste Electricаl and Electronic Equipment (WEEE).

Уверявайки се, че този уред ще бъде рециклиран по

подобаващият за това начин, Вие допринасяте за

опазването на околната среда и вашето здраве.

върху уреда или в придружаващата го

документация посочва, че този продукт не трябва да бъде

считан за домашен отпадък, а трябва да бъде предаден в

специално предназначените за това пунктове за

рециклиране на електрическа и електронна техника.

Придържайте се към местните нормативи за преработка

на отпадъци. За по-подробна информация

предаването, събирането и рециклирането на този

продукт ви съветваме да се обърнете към компетентните

местни служби, службите за събиране на домашни

отпадъци или магазинът, в който сте закупили този ел.

Аспираторът е проектиран за аспириране на дима и

парата, които се отделят при готвене, и е предназначен

само за битова употреба.

Аспираторът има следното предназначение: всмуква и

отвежда навън или филтрира въздуха, като едновременно

с това го рециклира.

Парата се отвежда навън посредством въздуховодна

тръба свързана със съединителния фланец.

Диаметърът на въздуховодната тръба трябва да отговаря

на диаметъра на съединителния пръстен.

Внимание! Въздуховодната тръба не е включена към

аксесоарите и трябва да бъде закупена отделно.

В хоризонталната част тръбата трябва да бъде леко

извита нагоре (около 10°) за да

улесни отвеждането на

Ако аспираторът е снабден с филтри с активен въглен,

въпросните трябва да бъдат отстранени.

Свържете аспиратора към въздуховодни тръби и отвори в

стената. Диаметърът на тръбите трябва да съответства

на диаметъра на съединителния фланец за отвеждане на

Свързването към въздуховодни тръби и отвори с

малък диаметър намалява капацитета на аспириране и

увеличава значително шума по време на работа.

В тези случаи фирмата не поема никаква

! Използвайте тръба с необходимата дължина.

! Използвайте тръба с възможно най-малко тръбни

колена (с максимален ъгъл на извивка: 90°).

! Не променяайте рязко сечението на тръбите!

с възможно най-гладко вътрешно

! Материалът, от който са изработени тръбите трябва

да отговаря на нормите в сила.

Аспирираният въздух се пречиства и освежава преди да

влезе отново в обръщение в помещението. За да

използвате аспиратора в този вариант на работа трябва

да инсталирате допълнителна филтрираща система на

базата на филтри с активен въглен.

Минималното разстояние между повърхността, на която

се поставят съдовете за готвене и най-ниската част на

кухненския аспиратор, трябва да бъде не по-малко от

45cm в случай на електрически печки и не по-малко от

65cm, в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене

по-голямо разстояние, то трябва да се има предвид.

Напрежението в ел.мрежата трябва да отговаря на

напрежението, което е посочено върху етикета с данните

за аспиратора, поставен от вътрешната му страна. Ако е

снабден с щепсел свържете аспиратора към контакт,

съответстващ на действащите норми и намиращ се на

лесно достъпно място дори и след приключване на

е снабден с щепсел (директно свързване

към мрежата), или щепселът не е на достъпно място след

приключване на монтажа, използвайте двуполюсен

прекъсвач според нормите, така че да се осигури пълно

изключване на мрежата при свръхнапрежение ІІІ, в

съответствие с правилата за монтиране.

Внимание! Преди да свържете отново аспиратора към

и да проверите дали функционира правилно,

проверете дали кабелът е монтиран както трябва.

Аспираторът е снабден със специален кабел за

захранване; в случай, че кабелът бъде увреден обърнете

се към гаранционния сервиз за да получите нов.

Преди да пристъпите към монтажа::

• Уверете се, че закупеният от Вас продукт отговаря по

размери на избраното място за инсталиране.

• Отстранете филтъра/филтрите с активен въглен

(разбира се, ако избраният от Вас модел разполага с

такъв). За да извършите това проследете операциите

в съответния параграф. Монтирайте филтрите отново

в случай, че желаете да използвате аспиратора

във вариант на филтрираща версия.

• Уверете се, че по време на транспорта във

вътрешната част на аспиратора не са попаднали

дребни предмети, като например пликчета с винтове,

гаранционни карти и др.; ако намерите такива

отстранете ги и ги запазете.

• Ако е възможно разглобете

и преместете мебелите,

които се намират в непосредствена близост до

мястото, където възнамерявате да монтирате

аспиратора. По този начин ще имате по-добър достъп

до тавана или стената, където ще бъде инсталиран.

В противен случай, внимавайте да не увредите по

време на монтажа мебелите и всички останали

предмети. Изберете равна

повърхност и покрийте с

подходящо платно, върху което да поставите

аспиратора и съответните аксесоари.

• Уверете се, че в близост до мястото, където

възнамерявате да монтирате аспиратора има лесно

достъпен контакт и също така, че е възможно да се

свърже с отдушник (само за аспириращите версии).

• Изпълнете всички необходими операции, например

монтирайте ел. контакт и/или направете отвор за

прокарване на изходната тръба. Аспираторът е

снабден с дюбели за фиксиране подходящи за по-

голямата част от стените и таваните.76

При все това, Ви препоръчваме да се посъветвате с

квалифициран техник, за да сте сигурни, че доставените

аксесоари са подходящи за целта. Стената, съответно

таванът, трябва да бъдат достатъчно стабилни за да

издържат на натоварването.

При наличието на панели, стени и/или странични шкафове

уверете се, че разполагате с достатъчно място

инсталирате аспиратора, и че

имате винаги безпрепятствен достъп до командното

Само за някои модели

Като допълнителен аксесоар към някои модели

съществува възможност за закупуване на естетичен

панел. Проверете заедно с оторизирания дистрибутор

дали за избрания от Вас модел е предвидена тази опция.

Съветваме Ви да инсталирате аспиратора

закупили естетичния панел за да изберете най-удачния

вариант на монтиране.

Ако при готвене се отделя много пара, преминете на

максимален режим на работа. Препоръчително е да

включите аспиратора 5 минути преди да започнете да

готвите и да го оставите да работи още 15 минути след

T1. Включване/Изключване (ON/OFF) Осветление

T2. Намаляване на скоростта

При натискане на бутон "T2" скоростта намалява и

аспираторът преминава от 4-та скорост (интензивна)

При натискане на бутон "T2" при активирана 1-ва

скорост аспираторът преминава в позиция OFF.

T3 Увеличаване на скоростта

При натискане на бутон T3 аспираторът преминава от

При натискане на бутона (при включен аспиратор)

нараства скоростта на мотора и аспираторът

преминава от 1-ва на 4-та скорост (интензивна).

На всяка скорост отговаря различен светодиод.

Скорост № 1 светодиод 1

Интензивна скорост: светодиод 4 (премигва)

Интензивната скорост

е с определено времетраене.

Стандартният интервал на работа е 5’ след

изтичането на които аспираторът преминава на 2-ра

За да дезактивирате функцията преди да изтече

определеното време натиснете бутон T2,

аспираторът ще премине на 3-та скорост.

T4 Времетраене на скоростта

Зададеният интервал се задейства при натискане на

изтичане на определеното време

аспираторът се изключва.

Времетраенето на отделните скорости е следното:

Скорост № 1 - 20 минути (светодиод 1 премигва)

Скорост № 4 - 5 минути (светодиод 4 премигва)

При натискане на бутон T2, при активирана скорост с

определено времетраене, аспираторът

зададения режим и преминава на по-ниска скорост.

При натискане на бутон T3, при активирана скорост с

определено времетраене, аспираторът излиза от

зададения режим и преминава на по-висока скорост.

При натискане на бутон T4, при активирана скорост с

определено времетраене, аспираторът излиза от

зададения режим като запазва

въведената скорост на

Индикатор за замърсяване на филтъра за мазнини

След 40 работни часа светодиод 1 започва да премигва.

Появата на този сигнал означава, че филтърът за

мазнини трябва да бъде измит.

За да нулирате индикатора натиснете бутон T4 и

задръжте в продължение на 5”.

Аспираторът ще издаде звуков сигнал "БИП" и

№ 1 ще престане да мига.

Индикатор за замърсяване на филтъра с активен

След 160 работни часа светодиод 2 започва да премигва.

Появата на този сигнал означава, че филтърът с активен

въглен трябва да бъде подменен.

За да нулирате индикатора натиснете бутон T4 и

задръжте в продължение на 5”.

ще издаде звуков сигнал "БИП" и светодиод

№ 2 ще престане да мига.

При едновременно активиране на индикатора за

замърсяване и на двата филтъра ще започнат да

премигват последователно светодиоди 1 и 2.

Нулирането става чрез повтаряне два пъти на

горепосочената процедура.

Първият път се занулява индикатора на филтъра с

, а вторият път съответно на филтъра за

В стандартен режим на работа индикаторът за

замърсяване на филтъра с активен въглен не е

Ако възнамерявате да използвате аспиратора във

вариант на филтрираща версия е необходимо да

активирате индикатора за замърсяване на филтъра с

Активиране на индикатора за замърсяване на

филтъра с активен въглен:

Изключете аспиратора (позиция OFF), натиснете бутон T4

и задръжте в продължение на 5”. Веднага след натискане

на бутона ще светнат светодиодите, които посочват

активираните в момента индикатори за филтрите.

Аспираторът ще издаде звуков сигнал "БИП" и светодиод

Светодиоди № 1 и № 2 ще останат включени още 2", след

което аспираторът ще се върне в позиция OFF.

Дезактивиране на индикатора за замърсяване на

филтъра с активен въглен:

Изключете аспиратора (позиция OFF), натиснете бутон T4

и задръжте в продължение на 5”. Веднага след натискане

на бутона ще светнат светодиодите,

активираните в момента индикатори за филтрите.

Аспираторът ще издаде звуков сигнал "БИП" и светодиод

№ 2 ще изгасне. Светодиод № 1 ще остане включен още

2", след което аспираторът ще се върне в позиция OFF.

Внимание! Преди каквато и да е операция свързана с

почистване или поддръжка изключете аспиратора от

ел.мрежата, като извадите щепсела или изключите

главния прекъсвач на жилището.

Аспираторът трябва да се почиства често (или поне

толкова на често колкото почиствате филтрите), както

отвътре така и отвън. Използвайте навлажнена кърпа и

неутрални течни почистващи препарати.

Избягвайте препарати, които съдържат абразивни

Внимание ! Не почиствайте никога със спирт !

Внимание! Неспазването на нормите за почистване на

аспиратора и за подмяна

на филтрите води до рискове от

пожар. Спазвайте строго посочените инструкции!

Не се поема никаква отговорност за евентуални щети

нанесени по мотора и пожари, възникнали следствие на

неправилна поддръжка или неспазване на настоящите

- Откачете панела като упражните лек натиск в долната

част на двете направляващи за фиксиране

(ОТВЪТРЕШНАТА СТРАНА);

- Приплъзнете панела нагоре (на разстояние

приблизително 20 мм.);

- Дръпнете към себе си панела

Аспирационният панел се почиства със същата честота на

почистване на филтъра за мазнини. За

навлажнена кърпа и неутрални почистващи препарати.

Избягвайте употребата на продукти съдържащи

абразивни частици! НЕ ПОЧИСТВАЙТЕ СЪС СПИРТ!

Изпълнете операциите на демонтиране в обратен ред.

Внимание! Уверете се, че панелът е добре фиксиран.

Филтърът задържа мазните частици, отделяни при

Да се почиства веднъж месечно или когато индикаторът

за пренасищане на филтрите го показва (разбира се в

случай, че моделът, който сте закупили е снабден с такъв

Използвайте не много силни миялни препарати и

почиствайте ръчно или в съдомиялна машина, но

температура и кратък режим на измиване.

При миене на металния филтър за мазнините в

съдомиялната машина е възможно той да се обезцвети,

но това по никакъв случай не намалява възможностите му

За да разглобите филтъра за мазнините, дръпнете

дръжката с пружинен механизъм.

Филтър с активен въглен (само за филтрираща

Филтърът с активен въглен се запушва приблизително

след дълъг период на използване в зависимост от начина

на готвене и от това колко често почиствате филтъра .

Във всеки случай е необходимо да подменяте филтъра с

активен въглен на всеки четири месеца или когато

индикаторът за засищане на филтрите (разбира се ако

вашият модел разполага с такъв) показва, че е

Не се мие нито може да се използва повторно.

Кръгъл филтър с активен въглен

Поставете по един филтър от всяка страна, така че да се

покрият двете предпазни решетки на работното колело на

мотора, след което завъртете по посока на часовниковата

При демонтажа завъртете в посока обратна на

Изключете уреда от ел. мрежата.

Внимание! Преди да вземете в ръка ел. крушките

проверете дали са изстинали.

1. С помоща на малка отвертка или подобен инструмент

отстранете капака на плафониерата.

2. Подменете изгорялата крушка.

Използвайте само халогенни лампи от 12V, максимум

20W - G4, като внимавате да не ги докосвате с ръка.

3. Затворете плафониерата (при затваряне прищраква).

Ако ел. крушките не светят, проверете дали са монтирани

правилно преди да потърсите помощта на специалист.78

RO - INSTRUCTII DE MONTAJ SI FOLOSIRE Urmăriţi îndeaproape instrucţiunile conţinute în acest
