DE Montage- und Gebrauchsanweisung

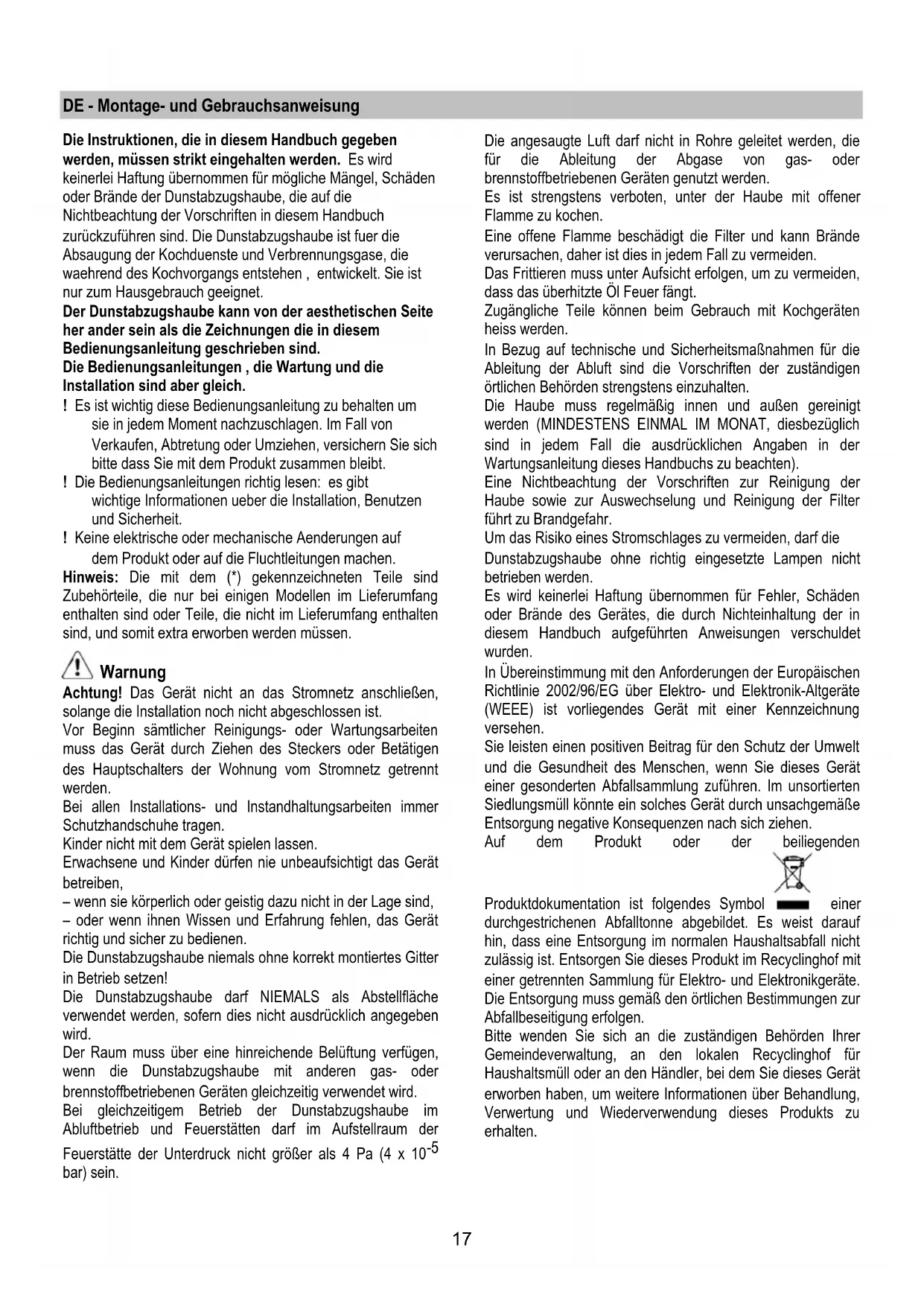

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in diesem Handbuch gegeben

werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden

oder Brände der Dunstabzugshaube, die auf die

Nichtbeachtung der Vorschriften in diesem Handbuch

zurückzuführen sind. Die Dunstabzugshaube ist fuer die

Absaugung der Kochduenste und Verbrennungsgase, die

waehrend des Kochvorgangs entstehen , entwickelt. Sie ist

nur zum Hausgebrauch geeignet.

Der Dunstabzugshaube kann von der aesthetischen Seite

her ander sein als die Zeichnungen die in diesem

Bedienungsanleitung geschrieben sind.

Die Bedienungsanleitungen , die Wartung und die

Installation sind aber gleich.

! Es ist wichtig diese Bedienungsanleitung zu behalten um

sie in jedem Moment nachzuschlagen. Im Fall von

Verkaufen, Abtretung oder Umziehen, versichern Sie sich

bitte dass Sie mit dem Produkt zusammen bleibt.

! Die Bedienungsanleitungen richtig lesen: es gibt

wichtige Informationen ueber die Installation, Benutzen

! Keine elektrische oder mechanische Aenderungen auf

dem Produkt oder auf die Fluchtleitungen machen.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind

Zubehörteile, die nur bei einigen Modellen im Lieferumfang

enthalten sind oder Teile, die nicht im Lieferumfang enthalten

sind, und somit extra erworben werden müssen.

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten

muss das Gerät durch Ziehen des Steckers oder Betätigen

des Hauptschalters der Wohnung vom Stromnetz getrennt

Bei allen Installations- und Instandhaltungsarbeiten immer

Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät

richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter

Die Dunstabzugshaube darf NIEMALS als Abstellfläche

verwendet werden, sofern dies nicht ausdrücklich angegeben

Der Raum muss über eine hinreichende Belüftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im

Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

Die angesaugte Luft darf nicht in Rohre geleitet werden, die

für die Ableitung der Abgase von gas- oder

brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener

Eine offene Flamme beschädigt die Filter und kann Brände

verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,

dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten

In Bezug auf technische und Sicherheitsmaßnahmen für die

Ableitung der Abluft sind die Vorschriften der zuständigen

örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt

werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der

Haube sowie zur Auswechselung und Reinigung der Filter

führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, darf die

Dunstabzugshaube ohne richtig eingesetzte Lampen nicht

Es wird keinerlei Haftung übernommen für Fehler, Schäden

oder Brände des Gerätes, die durch Nichteinhaltung der in

diesem Handbuch aufgeführten Anweisungen verschuldet

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung

Sie leisten einen positiven Beitrag für den Schutz der Umwelt

und die Gesundheit des Menschen, wenn Sie dieses Gerät

einer gesonderten Abfallsammlung zuführen. Im unsortierten

Siedlungsmüll könnte ein solches Gerät durch unsachgemäße

Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

durchgestrichenen Abfalltonne abgebildet. Es weist darauf

hin, dass eine Entsorgung im normalen Haushaltsabfall nicht

zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit

einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für

Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät

erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung dieses Produkts zu

Die Dunstabzugshaube ist fuer die Absaugung der

Kochduenste und Verbrennungsgase, die waehrend des

Kochvorgangs entstehen , entwickelt. Sie ist nur zum

Hausgebrauch geeignet.

Die Haube kann sowohl als Abluftgërat als auch als

Umluftgërat eingesetzt werden.

Die Luft wird mit Hilfe eines an den Abluftstutzen

anzubringenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht geliefert und soll separat

Das Abluftrohr muß denselben Durchmesser wie der

Abluftstutzen aufweisen.

Das Abluftrohr muß muß in waagrechter Lage leicht nach

oben geneigt sein (ca. 10%), damit die Luft ungehindert ins

Freie abgeleitet werden kann.

Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter

versehen sein, so muß dieser entfernt werden.

Die Dunstabzugshaube an Abluftrohre und

Wandabluftauslass mit dem selben Durchmesser wie der

Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit

geringerem Durchmesser, verursacht eine Verringerung der

Abluftleistung und eine drastische Zunahme der

Geraeuschentwicklung.

Jegliche Verantwortung diesbezueglich wird daher abgelenkt

! Eine möglichst kurze Leitung verwenden.

! Eine Leitung mit einer möglichst geringen Anzahl von

Krümmungen verwenden (max. Winkel der Krümmung:

! Starke Änderungen des Leitungsdurchmessers sind zu

! Die Innenfläche der Leitung muss so glatt wie möglich

! Das Material der Leitung muss von den Normen

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem

Fachhändler erhältlich ist.

Der Aktiv-Kohlefilter reinigt die angesaugte Luft von

Fettpartikeln und Kochdünsten bevor diese durch das obere

Gitter in die Küche zurückströmt.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und

der Unterseite der Dunstabzugshaube darf 45cm im Fall von

elektrischen Kochfeldern und 65cm im Fall von Gas- oder

kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen

größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf

dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an

zugänglicher Stelle an eine den geltenden Vorschriften

entsprechende Steckdose auch nach der Montage

anzuschließen. Bei einer Haube ohne Stecker (direkter

Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist

ein normgerechter zweipoliger Schalter auch nach der

Montage anzubringen, der unter Umständen der

Überspannung Kategorie III entsprechend den

Installationsregeln ein vollständiges Trennen vom Netz

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein,

dass die Netzversorgung (Steckdose) ordnungsgemäß

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel

ausgestattet; sollte das Kabel beschädigt werden, muss beim

Kundendienst Ersatz angefordert werden.

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der

Größe her dem Bereich entspricht, in dem es angebracht

• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden

(siehe hierzu auch den entsprechenden Absatz

"Wartung"). Der/die Aktivkohlefilter wird/werden nur

wieder in die Dunstabzugshaube eingesetzt, wenn diese

im Umluftbetrieb verwendet werden soll.

• Vergewissern Sie sich, dass sich im Inneren der

Dunstabzugshaube (aus Transportgründen) kein im

Lieferumfang enthaltenes Material (zum Beispiel Tütchen

mit Schrauben (*), die Garantie (*), usw.) befindet; falls

vorhanden, entfernen Sie dieses und heben Sie sie auf.

• Falls möglich, entfernen Sie die Möbel unter und um die

Dunstabzugshaube herum, um besseren Zugriff auf die

hintere Wand/Decke zu haben, wo die Haube angebracht

wird. Sonst legen Sie bitte eine Schutzabdeckung auf die

Kochplatte, Arbeitsfläche, sowie die Möbel und Wände,

um sie vor Schäden oder Schmutz zu schützen. Wählen

Sie eine ebene Oberfläche, um die Einheit

zusammenzubauen. Decken Sie diese Oberfläche mit

einer Schutzfolie ab und legen Sie die

Dunstabzugshaube sowie alle im Lieferumfang

enthaltenen Teile darauf.

• Vergewissern Sie sich zudem, dass in der Nähe der

Fläche, an der die Dunstabzugshaube angebracht

werden soll (eine Fläche, die auch nach der Montage der

Dunstabzugshaube weiter zugänglich sein muss), eine

Steckdose vorhanden ist und es möglich ist, die

Dunstabzugshaube an eine Vorrichtung zum Ableiten der

Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).

• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau

einer Steckdose und/oder Anbringen eines Loches für

den Durchgang des Abluftrohres).19

Die Abzugshaube ist mit Dübeln ausgestattet, die für die

meisten Wände/Decken geeignet sind. Trotzdem sollte ein

qualifizierter Techniker hinzugezogen werden, der

entscheidet, ob die Materialien für die jeweilige Wand/Decke

geeignet sind. Außerdem muß die Wand/Decke das Gewicht

der Abzugshaube tragen muss.

Im Fall von Abdeckungen und/oder Wänden und/oder

seitlichen Schränken vergewissern Sie sich bitte, dass

genügend Raum vorhanden ist, um die Dunstabzugshaube

anzubringen und dass Sie jederzeit Zugriff auf das Bedienfeld

Nur für einige Modelle

Als optionales Zubehör kann ein Designkamin erworben

werden, beim Verkäufer überprüfen (Genehmigter

Verkaeufer), ob bei Ihrem Modell diese Möglichkeit

Es wird empfohlen, die Haube erst nach dem Kauf dieses

Kamins zu installieren, um die am besten geeignete

Installationsweise auszuwählen.

Bei starker Dampfentwicklung die höchste Betriebsstufe

einschalten. Es wird empfohlen, die Dunstabzugshaube schon

fünf Minuten vor Beginn des Kochvorganges einzuschalten

und sie nach dessen Beendigung noch ungefähr 15 Minuten

weiterlaufen zu lassen.

T1. ON/OFF Beleuchtung

T2. Reduzierung der Motorgeschwindigkeit

Bei Betätigung der Taste "T2" wird die

Motorgeschwindigkeit von der 4. Intensiven

Geschwindigkeitsstufe zur 1. Geschwindigkeitsstufe

Bei Betätigung der Taste "T2" während des Betriebes in

der 1. Geschwindigkeitsstufe schaltet sich die Haube auf

T3 Erhöhung der Motorgeschwindigkeit

Bei Betätigung der Taste T3 schaltet sich die Haube von

AUS auf die 1. Geschwindigkeitsstufe ein.

Bei Betätigung der Taste (bei Haube auf EIN) wird die

Motorgeschwindigkeit von der 1. zur 4. (Intensive)

Geschwindigkeitsstufe geschaltet

Jeder Geschwindigkeitsstufe entspricht eine Led.

Geschwindigkeitsstufe 1 Led 1

Geschwindigkeitsstufe 2 Led 2

Geschwindigkeitsstufe 3 Led 3

Intensive Geschwindigkeitsstufe Led 4 (blinkend)

Die intensive Geschwindigkeitsstufe schaltet sich selbst

nach 5’ aus und der Motor kehrt zu der 2.

Geschwindigkeitsstufe zurück.

Um diese Funktion vor Ablauf dieser Zeit zu deaktivieren,

die Taste T2 betätigen. Der Motor wird sich auf die

Geschwindigkeitsstufe 3 stellen.

Die Schaltuhr aktiviert sich, wenn die Taste T4 gedrückt

wird. Nach Ablauf der Zeit schaltet sich die Haube ab.

Der Timer ist so geteilt:

Geschwindigkeitsstufe 1 - 20 Minuten (Led 1 blinkend)

Geschwindigkeitsstufe 2 - 15 Minuten (Led 2 blinkend)

Geschwindigkeitsstufe 3 - 10 Minuten (Led 3 blinkend)

Geschwindigkeitsstufe 4 - 5 Minuten (Led 4 blinkend)

Wenn die Taste T2 während des Betriebs des Timers betätigt

wird, schaltet die Haube die Timer-Betriebsart ab und

reduziert die Geschwindigkeit.

Wird die Taste T3 betätigt, schaltet die Haube die Timer-

Betriebsart und erhöht die Geschwindigkeit

Wird die Taste T4 betätigt, schaltet die Haube die Timer-

Betriebsart und die eingestellte Geschwindigkeit bleibt

Fettfiltersättigungsanzeige

Nach 40 Betriebsstunden startet die Led 1 zu blinken.

Die Filtersättigungsanzeige teilt Ihnen mit, wann Sie Ihren

Filter reinigen müssen.

Um die Filtersättigungsanzeige zu löschen, die Taste T4 5”

lang gedrückt halten.

Ein Signalton ertönt und die Led 1 schaltet sich ab.

Aktivkohlefiltersättigungsanzeige

Nach 160 Betriebsstunden startet die Led 2 zu blinken.

Die Aktivkohlefiltersättigungsanzeige teilt Ihnen mit, wann Sie

Ihren Filter wechseln müssen.

Um die Filtersättigungsanzeige zu löschen, die Taste T4 5”

lang gedrückt halten.

Ein Signalton ertönt und die Led 2 schaltet sich ab.

Bei gleichzeitiger Anzeige des Fettfilters und des Kohlefilters

2 abwechselnd blinken.

Für den Reset führen Sie den oben beschriebenen Vorgang

Das erst Mal wird die Aktivkohlefilteranzeige rückgesetzt. Das

zweite Mal wird die Fettfilteranzeige rückgesetzt.

Bei der Standard-Betriebsart ist die Aktivkohlefilteranzeige

Bei der Umluftversion muss die Aktivkohlefilteranzeige

Aktivkohlefilteranzeige aktivieren:

Die Haube auf OFF stellen und die Taste T4 5” lang gedrückt

Nachdem die Taste betätigt worden ist, leuchten sich die Leds

für die Filtersättigungsanzeige auf, die aktiv sind.

Ein Signalton ertönt und die Led 2 wird 2" lang blinken.

Die Leds 1 und 2 bleiben für ca. 2" lang eingeschaltet, bevor

die Haube auf OFF gestellt wird.20

Aktivkohlefilteranzeige deaktivieren:

Die Haube auf OFF stellen und die Taste T4 5” lang gedrückt

Nachdem die Taste betätigt worden ist, leuchten sich die Leds

für die Filtersättigungsanzeige auf, die aktiv sind.

Ein Signalton ertönt und die Led 2 schaltet sich ab.

Die Led 1 bleibt für ca. 2" lang eingeschaltet, bevor die Haube

auf OFF gestellt wird.

Hinweis ! Vor jeder Reinigung und Pflege ist die

Dunstabzugshaube durch Ziehen des Netzsteckers oder

Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen

häufig gereinigt werden (etwa in denselben Intervallen, wie die

Wartung der Fettfilter). Zur Reinigung ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. Keine Produkte

verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter

kann zum Brand führen. Diese Anweisungen sind unbedingt

Der Hersteller übernimmt keine Haftung für irgendwelche

Schäden am Motor oder Brandschäden, die auf eine

unsachgemäße Wartung oder Nichteinhaltung der oben

angeführten Sicherheitsvorschriften zurückzuführen sind.

- Das Paneel aushaken, indem Sie am unteren Teil der zwei

Befestigungsschienen drücken (INNENSEITE);

- Das Paneel (um ca. 20mm) nach oben schieben;

- Das Paneel zu sich herausziehen.

Das Panel muss genauso oft gereinigt werden wie die

Fettfilter; verwenden Sie dazu ein mit flüssigem, neutralem

Reinigungsmittel getränktes Tuch.

Vermeiden Sie den Gebrauch von scheuernden

Reinigungsmitteln. VERWENDEN SIE KEINEN ALKOHOL!

Die Ausbauschritte in umgekehrter Reihenfolge ausführen.

Achtung! Vergewissern Sie sich immer, dass das Panel gut

Diese dienen dazu, die Fettpartikel, die beim Kochen frei

Dieser muss einmal monatlich gewaschen werden (oder wenn

das Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit

einem milden Waschmittel von Hand, oder in der

Spülmaschine bei niedriger Temperatur und einem

Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spülmaschine verfärben, was seine

Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Je nach der Benetzungsdauer des Herdes und der Häfigkeit

der Reinigung des Fettfilters tritt nach einer mehr oder

weniger langen Benutzungsdauer die Sättigung des

Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz

mindestens alle 4 Monate (oder wenn das

Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt)

ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Runde Aktivkohlefilter

Links und rechts vom Motorlaufrad je einen Kohlefilter auf das

Schutzgitter auflegen und zum Befestigen den Zentralgriff P

im Uhrzeigersinn drehen.

Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass

1. Die Lampenabdeckung mit Hilfe eines kleinen

Schlitzschraubenziehers oder ähnlichem entfernen.

2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu m12V -20W max - G4

verwenden und darauf achten, diese nicht mit den Händen

3. Die Lampenabdeckung wieder schließen

(Schnappverschluss).

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,

ob die Lampen einwandfrei eingesetzt sind, bevor man sich

an den Kundendienst wendet.21

FR - Prescriptions de montage et mode d’emploi
