MANUALE UTENTE BELT BLF55 ELICA

IT Istruzioni di montaggio e d'uso

AR طرق التركيب والاستعمال9

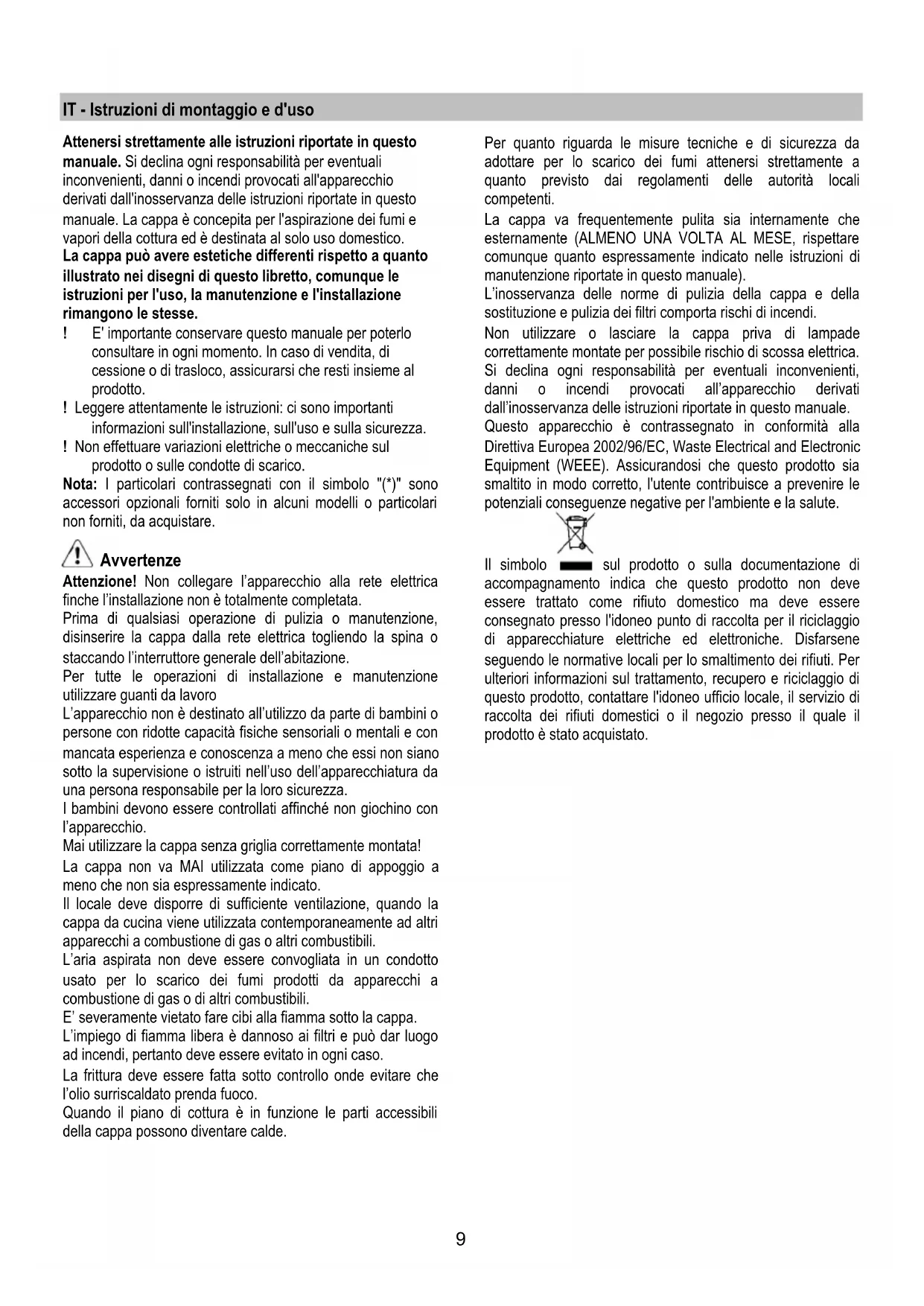

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo

manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio

derivati dall'inosservanza delle istruzioni riportate in questo

manuale. La cappa è concepita per l'aspirazione dei fumi e

vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere estetiche differenti rispetto a quanto

illustrato nei disegni di questo libretto, comunque le

istruzioni per l'uso, la manutenzione e l'installazione

rimangono le stesse.

! E' importante conservare questo manuale per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme al

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul

prodotto o sulle condotte di scarico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono

accessori opzionali forniti solo in alcuni modelli o particolari

non forniti, da acquistare.

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica togliendo la spina o

staccando l’interruttore generale dell’abitazione.

Per tutte le operazioni di installazione e manutenzione

utilizzare guanti da lavoro

L’apparecchio non è destinato all’utilizzo da parte di bambini o

persone con ridotte capacità fisiche sensoriali o mentali e con

mancata esperienza e conoscenza a meno che essi non siano

sotto la supervisione o istruiti nell’uso dell’apparecchiatura da

una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a

meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la

cappa da cucina viene utilizzata contemporaneamente ad altri

apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere convogliata in un condotto

usato per lo scarico dei fumi prodotti da apparecchi a

combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla fiamma sotto la cappa.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo

ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che

l’olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili

della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da

adottare per lo scarico dei fumi attenersi strettamente a

quanto previsto dai regolamenti delle autorità locali

La cappa va frequentemente pulita sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE, rispettare

comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade

correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per eventuali inconvenienti,

danni o incendi provocati all’apparecchio derivati

dall’inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenire le

potenziali conseguenze negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l'idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche. Disfarsene

seguendo le normative locali per lo smaltimento dei rifiuti. Per

ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l'idoneo ufficio locale, il servizio di

raccolta dei rifiuti domestici o il negozio presso il quale il

prodotto è stato acquistato.10

La cappa è concepita per l'aspirazione dei fumi e vapori della

cottura ed è destinata al solo uso domestico.

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo interno.

I vapori vengono evacuati verso l’esterno tramite un tubo di

scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al

diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va

Nella parte orizzontale, il tubo deve avere una leggera

inclinazione verso l’alto (10° circa) in modo da poter

trasportare l’aria verso l’esterno più facilmente.

Se la cappa è provvista di filtri al carbone, questi devono

Collegare la cappa a tubi e fori di scarico a parete con

diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore

determinerà una diminuizione delle prestazioni di aspirazione

ed un drastico aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.

! Usare un condotto con minor numero di curve possibile

(angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto.

! Usare un condotto con l’interno piu’ liscio possibile.

! Il materiale del condotto deve essere approvato

L’aria aspirata verrà sgrassata e deodorata prima di essere

riconvogliata nella stanza. Per utilizzare la cappa in questa

versione è necessario installare un sistema di filtraggio

aggiuntivo a base di carboni attivi.

La distanza minima fra la superficie di supporto dei recipienti

sul dispositivo di cottura e la parte più bassa della cappa da

cucina deve essere non inferiore a 45cm in caso di cucine

elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas

specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa. Se

provvista di spina allacciare la cappa ad una presa conforme

alle norme vigenti posta in zona accessibile anche dopo

l’installazione. Se sprovvista di spina (collegamento diretto

alla rete) o la spina non è posta in zona accessibile, anche

dopo installazione, applicare un interruttore bipolare a norma

che assicuri la disconnessione completa della rete nelle

condizioni della categoria di sovratensione III, conformemente

alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto

funzionamento, controllare sempre che il cavo di rete sia stato

montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in

caso di danneggiamento del cavo, richiederlo al servizio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni

idonee alla zona di installazione prescelta.

• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche

paragrafo relativo). Questo/i va/nno rimontato/i solo se si

vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi

di trasporto) materiale di corredo (ad esempio buste con

viti, garanzie etc) , eventualmente toglierle e conservarle.

• Se possibile scollegare e rimuovere i mobili sottostanti ed

intorno l’area di installazione della cappa in modo da

avere una migliore accessibilità al/alla soffitto/parete

dove la cappa verrà installata. Altrimenti proteggere per

quanto possibile i mobili e tutte le parti interessate

all'installazione. Scegliere una superficie piatta e coprirla

con una protezione dove poi appoggiare la cappa e i

particolari a corredo.

• Verificare inoltre che in prossimità della zona di

installazione della cappa (in zona accessibile anche con

cappa montata) sia disponibile una presa elettrica e sia

possibile collegarsi ad un dispositivo di scarico fumi

verso l'esterno (solo Versione aspirante).

• Eseguire tutti i lavori di muratura necessari (ad es.:

installazione di una presa elettrica e/o foro per il

passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggior

parte di pareti/soffitti. E’ tuttavia necessario interpellare un

tecnico qualificato per accertarVi sull’idoneità dei materiali a

seconda del tipo di parete/soffitto. La/il parete/soffitto deve

essere sufficientemente robusto da sostenere il peso della

Nel caso della presenza di pannelli e/o pareti e/o pensili

laterali, verificare che ci sia spazio sufficiente per installare la

cappa e che sia sempre possibile accedere al pannello

comandi con facilità.11

Solo per alcuni modelli

Come accessorio opzionale può essere acquistato un camino

estetico, verificare con il rivenditore autorizzato se il modello

in Vs. possesso prevede questa possibilità.

Si consiglia di installare la cappa dopo aver acquistato il

camino per verificare con sicurezza l‘installazione più idonea.

Usare la velocità maggiore in caso di particolare

concentrazione di vapori di cucina. Consigliamo di accendere

l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla

in funzione a cottura terminata per altri 15 minuti circa.

T2. Decremento velocità

Premendo il tasto "T2" si ottiene il decremento della

velocità, dalla velocità 4 (intensiva) alla velocità 1.

Premendo il tasto "T2" durante il funzionamento in

velocità 1, la cappa passa allo stato OFF.

T3 Incremento velocità

Premendo il pulsante T3 la cappa passa dallo stato OFF

Premendo il pulsante (cappa in stato ON) viene

incrementata la velocità del motore dalla velocità 1 alla

velocità 4 (intensiva).

Ad ogni velocità corrisponde l’accensione del rispettivo

Velocità intensiva led 4 (lampeggiante)

La velocità intensiva è temporizzata. La temporizzazione

standard è di 5’, alla fine della quale la cappa si

posiziona alla velocità 2.

Per disattivare la funzione prima dello scadere del tempo

premere il tasto T2, la cappa si posizionerà alla velocità

T4 Temporizzazione velocità

La temporizzazione delle velocità si abilita premendo il

tasto T4, a temporizzazione scaduta la cappa si spegne.

La temporizzazione è così suddivisa:

Velocità 1 - 20 minuti (led 1 lampeggiante)

Velocità 2 - 15 minuti (led 2 lampeggiante)

Velocità 3 - 10 minuti (led 3 lampeggiante)

Velocità 4 - 5 minuti (led 4 lampeggiante)

Durante il funzionamento temporizzato premendo il tasto T2 la

cappa esce dalla modalità temporizzata e decrementa la

Premendo il tasto T3 la cappa esce dalla modalità

temporizzata e incrementa la velocità.

Premendo il tasto T4 la cappa esce dalla modalità

temporizzata mantenendo la velocità impostata.

Segnalazione filtro grassi

Dopo 40 ore di funzionamento il led 1 lampeggia.

Quando compare tale segnalazione il filtro grassi installato

necessita di essere lavato.

Per resettare la segnalazione tenere premuto il tasto T4 per

La cappa emetterà un "BEEP" e il led 1 smetterà di

Segnalazione filtro carboni

Dopo 160 ore di funzionamento il led 2 lampeggia.

Quando compare tale segnalazione il filtro carboni installato

deve essere sostituito.

Per resettare la segnalazione tenere premuto il tasto T4 per

La cappa emetterà un "BEEP" e il led 2 smetterà di

Nel caso di segnalazione contemporanea di entrambi i filtri, i

led 1 e 2 lampeggeranno alternativamente.

Il reset avviene effettuando 2 volte la procedera sopra

La prima volta resetta la segnalazione del filtro carboni, la

seconda resetta la segnalazione del filtro grassi.

Nella modalità standard la segnalazione filtro carboni non è

Nel caso si utilizzi la cappa in versione filtrante è necessario

abilitare la segnalazione filtro carboni.

Attivazione segnalazione filtro carboni:

Posizionare la cappa in OFF e tenere premuto il tasto T4 per

Appena premuto il tasto si illumineranno i led relativi alle

segnalazioni filtri al momento attivi.

La cappa emetterà un "BEEP" e il led 2

I led 1 e 2 rimarranno accesi per circa 2" prima che la cappa

torni allo stato OFF.

Disattivazione segnalazione filtro carboni:

Posizionare la cappa in OFF e tenere premuto il tasto T4 per

Appena premuto il tasto si illumineranno i led relativi alle

segnalazioni filtri al momento attivi.

La cappa emetterà un "BEEP" e il led 2 si spegnerà.

Il led 1 rimarrà acceso per circa 2" prima che la cappa torni

Attenzione! Prima di qualsiasi operazione di pulizia o

manutenzione, disinserire la cappa dalla rete elettrica

togliendo la spina o staccando l’interruttore generale

La cappa va frequentemente pulita (almeno con la stessa

frequenza con cui si esegue la manutenzione dei filtri grassi),

sia internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L’inosservanza delle norme di pulizia

dell’apparecchio e della sostituzione dei filtri comporta rischi di

incendi. Si raccomanda quindi di attenersi alle istruzioni

Si declina ogni responsabilità per eventuali danni al motore,

incendi provocati da un’impropria manutenzione o

dall’inosservanza delle suddette avvertenze.

Manutenzione del pannello

- Sganciare il pannello, facendo pressione nella parte inferiore

delle due guide di fissaggio (LATO INTERNO);

- Far scorrere il pannello verso l'alto (per un tratto di circa

- Tirare il pannello a sè

il pannello va pulito con la stessa frequenza del filtro grassi,

usare un panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

procedere in senso inverso allo smontaggio.

Attenzione! verificare sempre che il pannello sia ben fissato

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di

indicazione di saturazione dei filtri - se previsto sul modello in

possesso- indica questa necessità), con detergenti non

aggressivi, manualmente oppure in lavastoviglie a basse

temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può

scolorirsi ma le sue caratteristiche di filtraggio non cambiano

Per smontare il filtro grassi tirare la maniglia di sgancio a

Filtro ai carboni attivi (Solo per Versione Filtrante)

La saturazione del filtro carbone si verifica dopo un uso più o

meno prolungato a seconda del tipo di cucina e della

regolarità della pulizia del filtro grassi. In ogni caso è

necessario sostituire la cartuccia al massimo ogni quattro

mesi (o quando il sistema di indicazione di saturazione dei filtri

- se previsto sul modello in possesso- indica questa

NON può essere lavato o rigenerato

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambe le griglie di

protezione della girante del motore, dopodiche girare in senso

Per lo smontaggio girare in senso antiorario.

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano

1. Estrarre la protezione facendo leva con un piccolo giravite

a taglio o simile utensile.

2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4,

avendo cura di non toccarle con le mani.

3. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il

corretto inserimento delle lampade nella sede prima di

chiamare l'assistenza tecnica.13

EN - Instruction on mounting and use

- Puxe o painel contra voce
