ПОСІБНИК КОРИСТУВАЧА 35cc Island Evoque ELICA

UK Інструкція з монтажу і експлуатації

технического обслуживания.126

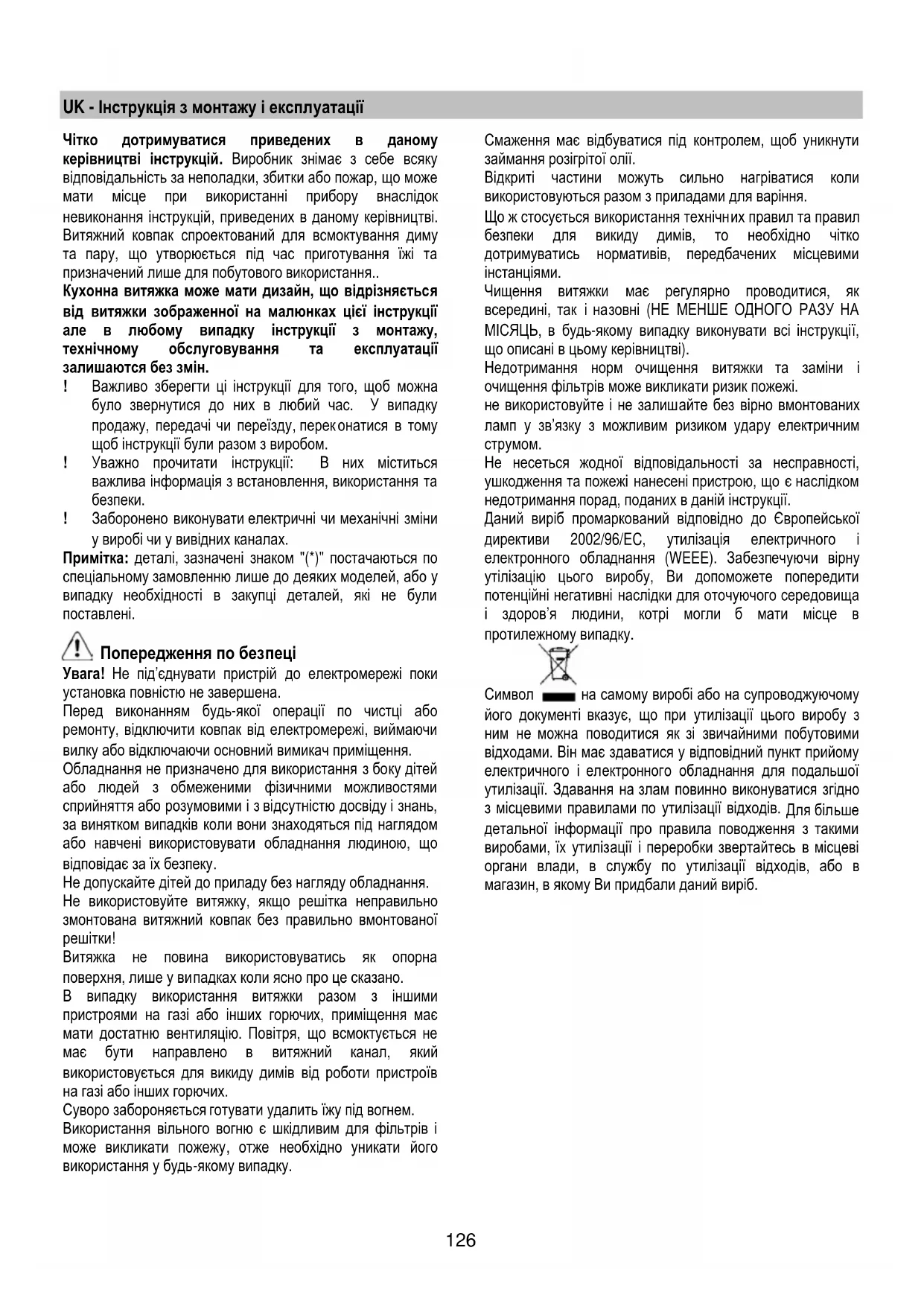

UK - Інструкція з монтажу і експлуатації

Чітко дотримуватися приведених в даному

керівництві інструкцій. Виробник знімає з себе всяку

відповідальність за неполадки, збитки або пожар, що може

мати місце при використанні прибору внаслідок

невиконання інструкцій, приведених в даному керівництві.

Витяжний ковпак спроектований для всмоктування диму

та пару, що утворюється під час приготування їжі та

призначений лише для побутового

Кухонна витяжка може мат

и дизайн, що відрізняється

від витяжки зображенної на малюнках цієї інструкції

але в любому випадку інструкції з монтажу,

технічному обслуговування та експлуатації

залишаются без змін.

! Важливо зберегти ці інструкції для того, щоб можна

було звернутися до них в любий час. У випадку

продажу, передачі чи переїзду

щоб інструкції були разом з виробом.

! Уважно прочитати інструкції: В них міститься

важлива інформація з встановлення, використання та

! Заборонено виконувати електричні чи механічні зміни

у виробі чи у вивідних каналах.

Примітка: деталі, зазначені знаком "(*)" постачаються по

спеціальному замовленню лише до деяких моделей, або у

хідності в закупці деталей, які не були

Попередження по безпеці

Увага! Не під’єднувати пристрій до електромережі поки

установка повністю не завершена.

Перед виконанням будь-якої операції по чистці або

ремонту, відключити ковпак від електромережі, виймаючи

вилку або відключаючи основний вимикач приміщення.

Обладнання не призначено для використання з боку дітей

або людей з обмеженими фізичними можливостями

сприйняття або розумовими і з

дсутністю досвіду і знань,

за винятком випадків коли вони знаходяться під наглядом

або навчені використовувати обладнання людиною, що

відповідає за їх безпеку.

Не допускайте дітей до приладу без нагляду обладнання.

Не використовуйте витяжку, якщо решітка неправильно

змонтована витяжний ковпак без правильно вмонтованої

Витяжка не повина використовуватись як опорна

падках коли ясно про це сказано.

В випадку використання витяжки разом з іншими

пристроями на газі або інших горючих, приміщення має

мати достатню вентиляцію. Повітря, що всмоктується не

має бути направлено в витяжний канал, який

використовується для викиду димів від роботи пристроїв

на газі або інших горючих.

Суворо забороняється

Використання вільного вогню є шкідливим для фільтрів і

може викликати пожежу, отже необхідно уникати його

використання у будь-якому випадку.

Смаження має відбуватися під контролем, щоб уникнути

займання розігрітої олії.

Відкриті частини можуть сильно нагріватися коли

використовуються разом з приладами для варіння.

використання технічн

безпеки для викиду димів, то необхідно чітко

дотримуватись нормативів, передбачених місцевими

Чищення витяжки має регулярно проводитися, як

всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА

МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції,

що описані в цьому керівництві).

Недотримання норм очищення витяжки та заміни

очищення фільтрів може викликати ризик пожежі.

не використовуйте і не залиш

айте без вірно вмонтованих

ламп у зв’язку з можливим ризиком удару електричним

Не несеться жодної відповідальності за несправності,

ушкодження та пожежі нанесені пристрою, що є наслідком

недотримання порад, поданих в даній інструкції.

Даний виріб промаркований відповідно до

96/EC, утилізація електричного і

електронного обладнання (WEEE). Забезпечуючи вірну

утілізацію цього виробу, Ви допоможете попередити

потенційні негативні наслідки для оточуючого середовища

і здоров’я людини, котрі могли б мати місце в

протилежному випадку.

на самому виробі або на супроводжуючому

його документі вказує, що при утилізації цього виробу з

ним не можна поводитися як зі звичайними побутовими

відходами. Він має здаватися у відповідний пункт прийому

електричного і електронного обладнання для подальшої

утилізації. Здавання на злам повинно виконуватися згідно

з місцевими правилами по утилізації відходів.

детальної інформації про правила поводження з такими

виробами, їх утилізації і переробки звертайтесь в місцеві

органи влади, в службу по утилізації відходів, або в

магазин, в якому Ви придбали даний виріб.127

Витяжка розроблена для роботи в режимі всмоктування,

виводячи повітря назовні або в фільтруючому режимі з

рециркуляцією повітря.

Пари виводяться назовні через вивідну трубу закріплену

до фланця з'єднання.

Діаметр вивідної труби повинен відповідати діаметру

з’єднувального кільця.

Увага! Вивідна труба не постачається і тому необхідно її

В горизонтальній частині вивідна труба має бути трохи

піднята (під кутом близько 10°) так щоб можна було

швидше виводити повітря назовні.

Якщо витяжний ковпак має вугільні фільтри, то їх треба

Під’єднати ковпак до настінної вивідної труби та вивідного

отвору з однаковим діаметром виходу повітря (з’єднуючий

Використання настінних вивідних

меншим діаметром приведе до змен

всмоктування та значне збільшення рівня шуму.

Тому ми знімаємо з себе всяку відповідальність по

вищесказаному.! Використати якомога короткий

! Використати витяжний канал з якомога найменшою

кількістю поворотів (максимальний кут повороту: 90°).

! Уникати різких змін площі перерізу витяжного каналу.

нал з якомога гладенькою

! Матеріал витяжного каналу має відповідати

! Для зручності установки витяжки у виконанні з

відведенням рекомендуємо використовувати

гнучку гофровану трубу діаметром 150 мм.

Втягнуте повітря знежирюється та очищується та знову

повертається в приміщення. Для того, щоб

використовувати ковпак у цьому режимі, необхідно

встановити додаткову систему фільтрів з активованим

Установка як механічної, так і електричної частини

повинна виконуватися спеціалізованим персоналом.

Відстань нижньої відчастини витяжки до посуду на

кухонній плиті має бути не менше 50cm, у випадку

електричних плит, та 65cm, у випадку газових та

Необхідно приймати до уваги відстані, якщо вказуються в

інструкції з інсталяції газової плити.

Під’єднання до електромережі

Напруга в електромережі має відповідати вказаним

характеристикам на етикетці, яка знаходиться всередині

витяжки. Якщо в комплект входить вилка під’єднання в

електромережу, то слід під’єднати витяжку до розетки, що

відповідає існуючим нормам та знаходиться в доступному

місці, що можна виконати й після інсталяції. Якщо ж вилка

не входить в комплект

(пряме під’єднання в

ежу), або розетка не знаходиться в доступному

місці, також і після інсталяції, то слід вмонтувати належний

двох-полюсний вимикач, який забезпечить повне

відключення від мережі в умовах перенапруги III категорії,

в повній відповідності з правилами інсталяції.

Увага! перед тим як знову підключити витяжку до

електромережі і перевірити

контролюйте щоб шнур мережі був змонтований вірно.

Увага! Операція по заміні проводу внутрішніх з’єднань

повинна виконуватися уповноваженим персоналом служби

технічного обслуговування.

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу

підходили до вибраного місця його монтажу.

• Зніміть вугільний фільтр/и якщо він/вони присутні

(дивитись також відповідний розділ). Фільтр/и знову

встановлюються якщо Ви хочете використовувати

ковпак в режимі рециркуляції.

• Перевірити щоб всередині ковпака не залишалося

предметів, поміщених туди

транспортування (наприклад, пакетиків з шу

листів гарантії і т.п.), якщо вони є, вийміть їх і

• Якщо можливо, від’єднайте і відсуньте кухонні меблі,

що знаходяться під ковпаком і навкруги зони його

інсталяції, для забезпечення більш вільного доступу

до стелі/стін де ковпак буде прикріплений. Якщо

неможливо якомога ретельніш

е захистіть меблі і інші

предмети на час монтування. Виберіть рівну

поверхню, накрийте її захисним покриттям і розмістіть

на ній ковпак і деталі для кріплення.

• Також перевірте щоб поряд із зоною монтажу ковпака

(в зоні, доступній також після монтажу ковпака)

знаходилася мережева резетка і отвір для димоходу

м на вулицю (лише в режимі

• Виконати всі необхідні роботи (наприклад:

встановлення мережевої резетки і/або виконання

отвору для димової труби).

В комплект витяжки входять шурупи для кріплення,

розраховані на більшість типів стін/стель. Проте необхідно

звернутися до кваліфікованого техніка для перевірки

придатності матеріалів в залежності від

стелі. Стіна/стеля повинні бути достатньо міцними, щоб

витримати вагу витяжки.128

Якщо є бокові панелі та/або стінки, та/або навісні шафки,

перевірте, щоб було достатньо місця для встановлення

витяжки та щоб можна було без перешкод дістатися до

Використовуйте інтенсивну швидкість у випадку особливо

високої концентрації кухонних парів. Рекомендуємо

включити витяжку за 5 хвилин до початку готування їжі і

залишити його включеним на протязі 15 хвилин після

закінчення готування їжі.

Панель управління складається з обертового диска з

• Для того щоб увімкнути або вимкнути світло:

Натиснути на диск (Т) щоб увімкнути або вимкнути світло

• Щоб вибрати швидкість всмоктування:

Повернути диск (Т) за годинниковою стрілкою, щоб

збільшити інтенсивність всмоктування і проти

годинникової стрілки - щоб зменшити і вимкнути витяжку.

Певний сектор вінця (L) висвітлюється, що відповідає

идкість 1 (мінімальна)

швидкість 2 (середня).

• L1 + L2 +L3 світяться

швидкість 3 (максимальна).

• L1 + L2 + L3 + L4 світяться пульсуючим світлом

швидкість 4 (інтенсивна): тривалість 5 хвилин, після чого

витяжка автоматично переходить на швидкість 2

Двигун всмоктування вимкнений

Пристрій контролю забруднення фільтрів

Витяжка обладнана пристроєм, який вказує коли

необхідно виконати обслуговування фільтрів.

Пристрій контролю забруднення жирового фільтру завжди

ролює вугільний фільтр, як правило,

Для того щоб його підключити виконайте наступне:

- Вимкнути витяжний ковпак.

- Натиснути і утримувати протягом більше 5 секунд диск

Вінець (L) повністю висвітлюється пульсуючим світлом і

звучить акустичний сигнал: пристрій контролю вугільного

фільтру підключений.

ПРИМІТКА = для того, щоб відключити його, необхідно

натиснути диск (Т), загориться

підсвічування L1 + L2

зачекати акустичного сигналу, який підтверджує що

відключення виконане.

Сигналізація забруднення жирового фільтру

L1 + L2 почнуть блимати, коли необхідно виконати

обслуговування жирового фільтру

Сигналізація забруднення вугільного активного

L3 + L4 почнуть блимати, коли необхідно виконати

обслуговування вугільного фільтру

Скидання сигналізації забруднення фільтрів

Після виконання обслуговування фільтрів увімкнути

витяжку і утримувати натиснутим диск (Т)

й сигнал (зумер), підтверджуючи

Примітка: якщо одночасно включається сигналізація

забруднення жирового і вугільного фільтрів, необхідно

повторити операцію зі скидання двічі.

Увага! Перед будь-якою операцією чистки чи

обслуговування, від’єднайте витяжку від

електромережі, витягуючи вилку або відключаючи

головний вимикач житла.

Витяжка має чиститись часто і як зовні так і в середині (по

крайній мірі з такою ж періодичністю як і догляд за

фільтрами для затримання жирів). Для чистки

використовуйте спеціальну серветку, намочену

нейтральним рідким миючим засобом.

Не використовуйте засоби що мають абразивні матеріали.

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Увага: Не виконання правил чищення

може привести до ризику виникнення пожежі. Тому

имуватись приведених інструкцій.

Знімається всяка відповідальність в зв'язку з можливими

ушкодженнями двигуна і пожежами, що виникли внаслідок

невірного ремонту або не виконання вищеописаних

Потягнути панель назовні та відчепити її з усіх точок

Панель повинна митися з тією ж частотою що і

жировий фільтр, використовуючи серветку зволожену

нейтральним миючим засобом.

Не використовуйте засоби, що містять абразивні

матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Панель вставляється в штифти, що знаходяться на

евіряти, щоб панель була добре

закріплена на своєму місці.

Фільтр затримки жирів

Затримує жировi сполучення, що виникають під час

Повинен чиститись один раз на місяць не сильнодіючими

миючими засобами, вручну або в посудомийній машині

при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр

затримки жиру може втратити колір, але його

характеристики з фільтрування жодним

чні ручки відчепити і зняти жировий фільтр.

Вугільний фільтр (тільки в режимі рециркуляції)

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтру на насичення проводиться

після більш менш довгого періоду використання в

залежності від типу кухні і регулярності очистки фільтру

жирів. У будь-якому випадку необхідно заміняти патрон

максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Круглий вугільний фільтр

Прикласти фільтри по обидві сторони

іток ротора двигуна, після чого повернути

фільтр за годинниковою стрілкою.

Для знаття - повернути фільтр проти годинникової стрілки.

Витяжка обладнана системою освітлення на основі

технології діодів (LED).

ДІОДИ забезпечують оптимальне освітлення, тривалість їх

в 10 раз вища від звичайних лампочок та дають 90%

економії електроенергії.

Щодо їх заміни звертайтеся до служби технічного
