MODE D'EMPLOI 35cc Island Evoque ELICA

Upravljanje je sestavljeno iz okrogle vrtljive ploščice z ozadno

•Za vklop in izklop luči ravnajte na naslednji način:

Pritisnite vrtljivo ploščico (T), da prižgete in ugasnete luči.

•Za izbiro hitrosti odsesovanja ravnajte na naslednji

Vrtljivi ploščico (T) obračajte v smeri urinega kazalca, da

vključite napo in povečate hitrost odsesovanja oziroma v

nasprotni smeri urinemu kazalcu, da jo zmanjšate in napo

Pas na obodu okrogle vrtljive ploščice se osvetli v znak

izbrane hitrosti odsesovanja:

minut, zatem pa napa samodejno preide na 2. stopnjo moči.

sesalni motor ugasnjen.

Napa ima mehanizem, ki opozori na potrebo po čiščenju

oziroma zamenjavi filtrov.

Indikator zasičenosti maščobnega filtra je vselej omogočen.

Indikator zasičenosti filtra z aktivnim ogljem pa je običajno

Za vklop indikatorja sledite naslednjemu postopku:

- Pritisnite okroglo vrtljivo ploščico (T1) in jo zadržite

pritisnjeno več kot 5 sekund.

Celoten pas na obodu vrtljive ploščice (L) utripa in ob tem se

oglasi zvočni signal: indikator zasičenosti filtra z aktivnim

ogljem je sedaj vključen.

Opomba = za izklop indikatorja zasičenosti filtra z aktivnim

ogljem, izključite napo, pritisnite vrtljivo ploščico(T), signalni

neta utripati; počakajt

e na zvočni signal, ki

se oglasi v potrditev izklopa.

Indikator zasičenosti maščobnega filtra

L1 + L2 utripata, ko je treba očistiti oziroma zamenjati

Ponastavitev indikatorja zasičenosti filtrov

Po čiščenju ali zamenjavi filtrov vključite napo in pritisnite tipko

(T) ter jo zadržite pritisnjeno več kot 5 sekund: zaslišali boste

daljši zvočni signal (pisk) v znak izvedene ponastavitve.

Opomba: v primeru istočasne signalizacija (zasičenosti

maščobnega filtra in filtra z aktivnim ogljem), je treba postopek

ponastavitve izvesti dvakrat.

pridržavajte pravilnika nadležnih lokalnih vlasti.

• Izvadite aktivni/e karbonski/e filter/e ukoliko je/su

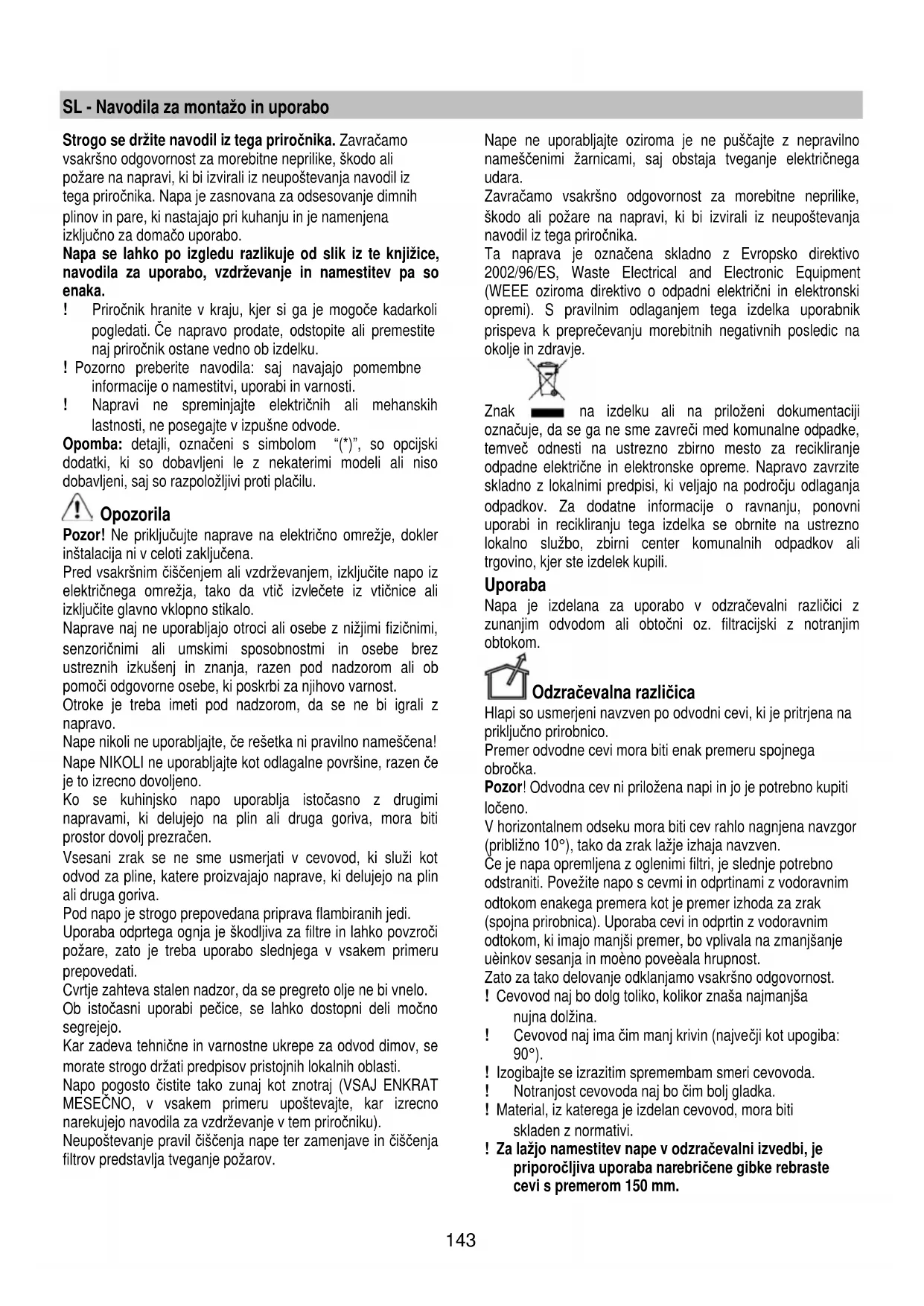

vsakršno odgovornost za morebitne neprilike, škodo ali

požare na napravi, ki bi izvirali iz neupoštevanja navodil iz

tega priročnika. Napa je zasnovana za odsesovanje dimnih

plinov in pare, ki nastajajo pri kuhanju in je namenjena

izključno za domačo uporabo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice,

navodila za uporabo, vzdrževanje in namestitev pa so

! Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli

pogledati. Če napravo prodate, odstopite ali premestite

naj priročnik ostane vedno ob izdelku.

informacije o namestitvi, uporabi in varnosti.

lastnosti, ne posegajte v izpušne odvode.

Opomba: detajli, označeni s simbolom “(*)”, so opcijski

dodatki, ki so dobavljeni le z nekaterimi modeli ali niso

dobavljeni, saj so razpoložljivi proti plačilu.

Pozor! Ne priključujte naprave na električno omrežje, dokler

inštalacija ni v celoti zaključena.

Pred vsakršnim čiščenjem ali vzdrževanjem, izključite napo iz

električnega omrežja, tako da vtič izvlečete iz vtičnice ali

izključite glavno vklopno stikalo.

Naprave naj ne uporabljajo otroci ali osebe z nižjimi fizičnimi,

senzoričnimi ali umskimi sposobnostmi in osebe brez

ustreznih izkušenj in znanja, razen pod nadzorom ali ob

pomoči odgovorne osebe, ki poskrbi za njihovo varnost.

Otroke je treba imeti pod nadzorom, da se ne bi igrali z

Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!

Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če

je to izrecno dovoljeno.

prostor dovolj prezračen.

Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot

odvod za pline, katere proizvajajo naprave, ki delujejo na plin

Pod napo je strogo prepovedana priprava flambiranih jedi.

Uporaba odprtega ognja je škodljiva za filtre in lahko povzroči

požare, zato je treba uporabo slednjega v vsakem primeru

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

Ob istočasni uporabi pečice, se lahko dostopni deli močno

Kar zadeva tehnične in varnostne ukrepe za odvod dimov, se

morate strogo držati predpisov pristojnih lokalnih oblasti.

Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primeru upoštevajte, kar izrecno

narekujejo navodila za vzdrževanje v tem priročniku).

Neupoštevanje pravil čiščenja nape ter zamenjave in čiščenja

filtrov predstavlja tveganje požarov.

Nape ne uporabljajte oziroma je ne puščajte z nepravilno

enimi žarnicami, saj obstaja tveganje električnega

Zavračamo vsakršno odgovornost za morebitne neprilike,

škodo ali požare na napravi, ki bi izvirali iz neupoštevanja

opremi). S pravilnim odlaganjem tega izdelka uporabnik

označuje, da se ga ne sme zavreči med komunalne odpadke,

temveč odnesti na ustrezno zbirno mesto za recikliranje

odpadne električne in elektronske opreme. Napravo zavrzite

skladno z lokalnimi predpisi, ki veljajo na področju odlaganja

odpadkov. Za dodatne informacije o ravnanju, ponovni

uporabi in recikliranju tega izdelka se obrnite na ustrezno

lokalno službo, zbirni center komunalnih odpadkov ali

trgovino, kjer ste izdelek kupili.

Napa je izdelana za uporabo v odzračevalni različici z

zunanjim odvodom ali obtočni oz. filtracijski z notranjim

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na

priključno prirobnico.

V horizontalnem odseku mora biti cev rahlo nagnjena navzgor

(približno 10°), tako da zrak lažje izhaja navzven.

Če je napa opremljena z oglenimi filtri, je slednje potrebno

odstraniti. Povežite napo s cevmi in odprtinami z vodoravnim

odtokom enakega premera kot je premer izhoda za zrak

(spojna prirobnica). Uporaba cevi in odprtin z vodoravnim

odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje

uèinkov sesanja in moèno poveèala hrupnost.

Zato za tako delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša

! Cevovod naj ima čim manj krivin (največji kot upogiba:

skladen z normativi.

! Za lažjo namestitev nape v odzračevalni izvedbi, je

priporočljiva uporaba narebričene gibke rebraste

cevi s premerom 150 mm.144

Inštalacijo, tako električno kot mehansko, mora izvesti

specializirano osebje.

Minimalna razdalja med podporno površino posod na kuhalni

površini in spodnjim delom nape za kuhinjske prostore ne sme

biti manjša od 50cm pri električnih štedilnikih in 65cm pri

plinskih ali mešanih štedilnikih. Če je v navodilih za instalacijo

plinskega kuhalnika napisana večja razdalja, jo je treba tudi

Omrežna napetost mora ustrezati napetosti, navedeni na

nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima

napa vtič, slednjega vstavite v vtičnico, ki je skladna z

veljavnimi predpisi in se nahaja na takem mestu, ki bo

dostopno tudi po vgradnji naprave. Če napa nima vtiča

(neposredna povezava na omrežje) ali se vtič nahaja na

takem mestu, ki po vgradnji naprave ne bi bilo dostopno,

namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja

popoln izklop iz omrežja v pogojih prenapetostnega razreda

III, skladno s predpisi o inštalaciji.

Pozor! pred ponovnim priklopom tokokroga nape na omrežno

napajanje in kontrolo pravilnega delovanja, vselej preverite, ali

je omrežni kabel pravilno nameščen.

Pozor! priključni kabel mora zamenjati le usposobljena

tehnična asistenčna služba.

Pred pričetkom namestitve:

izbranemu prostoru namestitve.

• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i

(glejte tudi ustrezni odstavek). Namestite ga/jih le, če

želite uporabiti napo v odzračevalni različici.

• Prepričajte se, da v notranjosti nape (zaradi prevoznih

razlogov) ni morebitnega priloženega materiala (na

primer, ovojnice z vijaki, garancije itd.); če je, ga

odstranite in shranite.

• Če je mogoče, razstavite in odstranite omarice, ki se

nahajajo pod in okrog območja namestitve nape, tako da

imate boljši dostop do stropa/stene, kamor bo napa

nameščena. V nasprotnem primeru pa kolikor je mogoče

zaščitite omarice in vse dele, kjer bo potekala

namestitev. Izberite ravno površino in jo prekrijte z

zaščito, kamor boste nato položili napo in priložene dele.

• Preverite tudi, da je v bližini območja namestitve nape (v

predelu, ki je dostopen tudi z montirano napo) na

razpolago električna vtičnica in da je mogoča povezava s

sistemom za zunanji odvod dimov (samo pri odzračevalni

• Izvedite vsa potrebna zidarska dela (npr.: namestitev

električne vtičnice in/ali odprtine za prehod odvodne

Napi so priloženi pritrdilni vložki, primerni za večji del

V primeru prisotnosti stranskih plošè in/ali sten in/ali zidnih

uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje

vključite 5 minut pred pričetkom kuhanja in ga pustite delovati

še približno 15 minut po končanem kuhanju.

Upravljanje je sestavljeno iz okrogle vrtljive ploščice z ozadno

•Za vklop in izklop luči ravnajte na naslednji način:

Pritisnite vrtljivo ploščico (T), da prižgete in ugasnete luči.

•Za izbiro hitrosti odsesovanja ravnajte na naslednji

Vrtljivi ploščico (T) obračajte v smeri urinega kazalca, da

vključite napo in povečate hitrost odsesovanja oziroma v

nasprotni smeri urinemu kazalcu, da jo zmanjšate in napo

Pas na obodu okrogle vrtljive ploščice se osvetli v znak

izbrane hitrosti odsesovanja:

minut, zatem pa napa samodejno preide na 2. stopnjo moči.

sesalni motor ugasnjen.145

Napa ima mehanizem, ki opozori na potrebo po čiščenju

oziroma zamenjavi filtrov.

Indikator zasičenosti maščobnega filtra je vselej omogočen.

Indikator zasičenosti filtra z aktivnim ogljem pa je običajno

Za vklop indikatorja sledite naslednjemu postopku:

- Pritisnite okroglo vrtljivo ploščico (T1) in jo zadržite

pritisnjeno več kot 5 sekund.

Celoten pas na obodu vrtljive ploščice (L) utripa in ob tem se

oglasi zvočni signal: indikator zasičenosti filtra z aktivnim

ogljem je sedaj vključen.

Opomba = za izklop indikatorja zasičenosti filtra z aktivnim

ogljem, izključite napo, pritisnite vrtljivo ploščico(T), signalni

lučki T1 in T2 pričneta utripati; počakajte na zvočni signal, ki

se oglasi v potrditev izklopa.

Indikator zasičenosti maščobnega filtra

L1 + L2 utripata, ko je treba očistiti oziroma zamenjati

Ponastavitev indikatorja zasičenosti filtrov

Po čiščenju ali zamenjavi filtrov vključite napo in pritisnite tipko

(T) ter jo zadržite pritisnjeno več kot 5 sekund: zaslišali boste

daljši zvočni signal (pisk) v znak izvedene ponastavitve.

Opomba: v primeru istoč

asne signalizacija (zasičenost

maščobnega filtra in filtra z aktivnim ogljem), je treba postopek

ponastavitve izvesti dvakrat.

Pozor! Pred vsakršnim čiščenjem ali vzdrževanjem

iz vtičnice ali izklopite glavno stikalo.

Napa zahteva pogosto čiščenje, tako zunaj kot znotraj.

Za čiščenje uporabljajte krpo, navlaženo s tekočimi

nevtralnimi detergenti.

Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPOBLJAJTE ALKOHOLA!

Pozor: Neupoštevanje pravil za čiščenje naprave in

zamenjavo filtrov predstavlja tveganje požarov. Zato vam

svetujemo, da sledite priporočenim navodilom.

Zavračamo vsakršno odgovornost za morebitno škodo na

motorju in požare, ki bi bili posledica neprimernega

vzdrževanja ali neupoštevanja zgornjih opozoril.

ploščo odločno povlecite navzven in jo sprostite na vseh

ploščo čistite enako pogosto kot maščobni filter; za

čiščenje uporabite krpo, navlaženo z nevtralnim tekočim

Izogibajte se uporabi sredstev, ki vsebujejo abrazivne

delce. NE UPORABLJAJTE ALKOHOLA.

Ploščo pritrdite, tako da se zaskoči na zatiče, ki so v ta

namen izdelani na površini nape.

Pozor! Vedno preverite, ali je plošča dobro pritrjena na

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi

sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in

kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko

razbarva, toda njegove filtrirne značilnosti ostanejo

Če želite sprostiti in sneti maščobni filter, primite za dva

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na

tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je

potrebno zamenjati vložek najmanj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, tako da prekrijeta

obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljajo optimalno osvetlitev in do 10-krat

daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter

90% prihranek električne energije.

• Uklonite aktivni/e karbonski/e filtar/e ukoliko je/su
