BRUKSANVISNING 35cc Island Evoque ELICA

SV Monterings- och bruksanvisningar

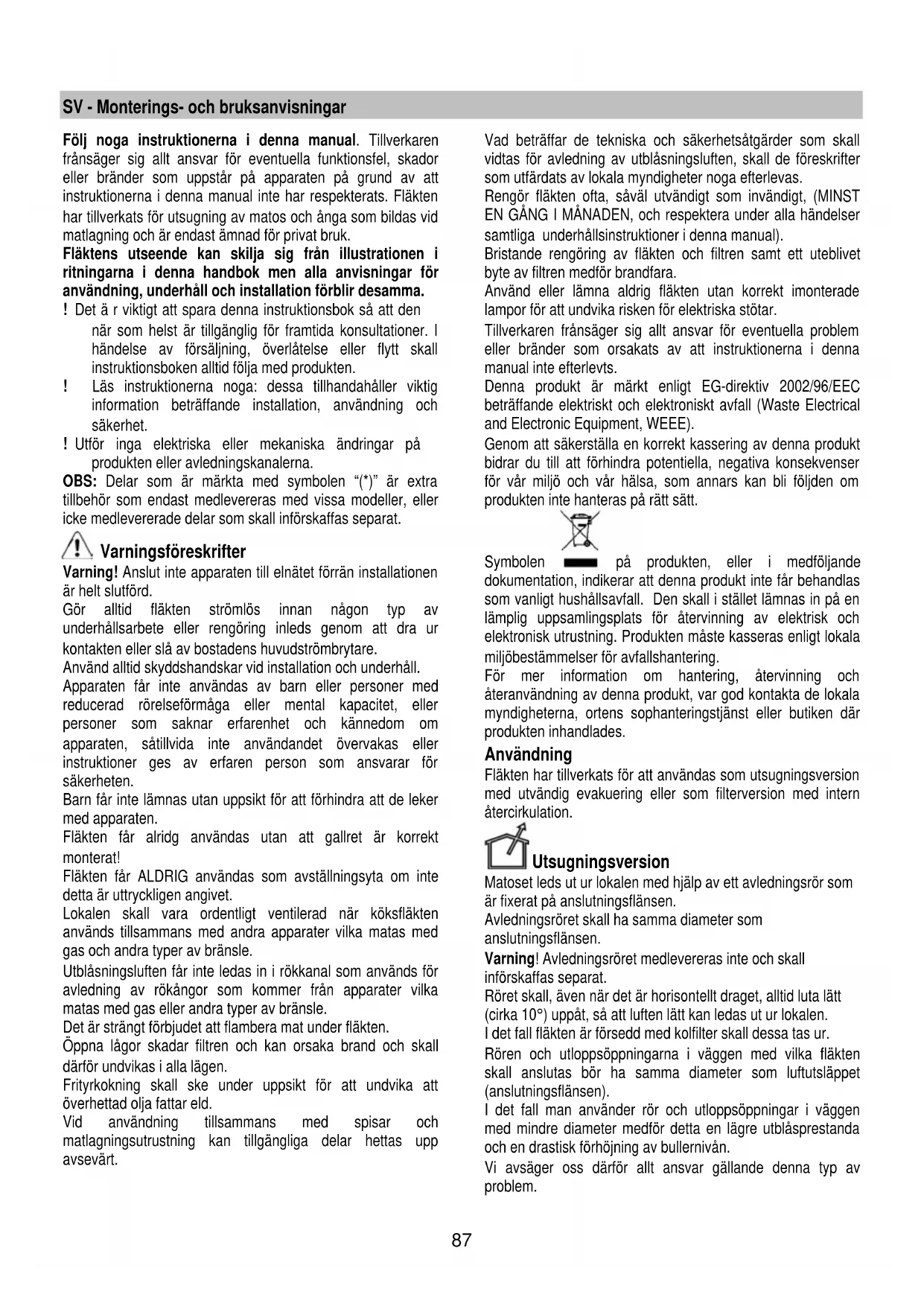

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador

eller bränder som uppstår på apparaten på grund av att

instruktionerna i denna manual inte har respekterats. Fläkten

har tillverkats för utsugning av matos och ånga som bildas vid

matlagning och är endast ämnad för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i

ritningarna i denna handbok men alla anvisningar för

användning, underhåll och installation förblir desamma.

! Det ä r viktigt att spara denna instruktionsbok så att den

när som helst är tillgänglig för framtida konsultationer. I

händelse av försäljning, överlåtelse eller flytt skall

instruktionsboken alltid följa med produkten.

! Läs instruktionerna noga: dessa tillhandahåller viktig

information beträffande installation, användning och

! Utför inga elektriska eller mekaniska ändringar på

produkten eller avledningskanalerna.

OBS: Delar som är märkta med symbolen “(*)” är extra

tillbehör som endast medlevereras med vissa modeller, eller

icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att dra ur

kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med

reducerad rörelseförmåga eller mental kapacitet, eller

personer som saknar erfarenhet och kännedom om

apparaten, såtillvida inte användandet övervakas eller

instruktioner ges av erfaren person som ansvarar för

Barn får inte lämnas utan uppsikt för att förhindra att de leker

Fläkten får alridg användas utan att gallret är korrekt

Fläkten får ALDRIG användas som avställningsyta om inte

detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten

används tillsammans med andra apparater vilka matas med

gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för

avledning av rökångor som kommer från apparater vilka

matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall

därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att

överhettad olja fattar eld.

Vid användning tillsammans med spisar och

matlagningsutrustning kan tillgängliga delar hettas upp

Vad beträffar de tekniska och säkerhetsåtgärder som skall

vidtas för avledning av utblåsningsluften, skall de föreskrifter

som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser

samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet

byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade

lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem

eller bränder som orsakats av att instruktionerna i denna

manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC

beträffande elektriskt och elektroniskt avfall (Waste Electrical

and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt

bidrar du till att förhindra potentiella, negativa konsekvenser

för vår miljö och vår hälsa, som annars kan bli följden om

produkten inte hanteras på rätt sätt.

på produkten, eller i medföljande

dokumentation, indikerar att denna produkt inte får behandlas

som vanligt hushållsavfall. Den skall i stället lämnas in på en

lämplig uppsamlingsplats för återvinning av elektrisk och

elektronisk utrustning. Produkten måste kasseras enligt lokala

miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och

återanvändning av denna produkt, var god kontakta de lokala

myndigheterna, ortens sophanteringstjänst eller butiken där

produkten inhandlades.

Fläkten har tillverkats för att användas som utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som

är fixerat på anslutningsflänsen.

Avledningsröret skall ha samma diameter som

Varning! Avledningsröret medlevereras inte och skall

införskaffas separat.

Röret skall, även när det är horisontellt draget, alltid luta lätt

(cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten

skall anslutas bör ha samma diameter som luftutsläppet

(anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen

med mindre diameter medför detta en lägre utblåsprestanda

och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av

! Använd ett så kort rör som möjligt.

! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel

! Undvik stora skillnader i rörets tvärsnittsarea.

! Använd rör vars insida är så slät som möjligt.

! Röret skall vara tillverkat av i lag godkända material.

! För att underlätta installationen av

utsugningsversionen av fläkten rekommenderar vi att

använda ett flexibelt korrugerat rör med 150 mm

Den utsugna luften avfettas och befrias från odörer innan den

leds ut i lokalen igen. När fläkten används med denna version

är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Såväl den elektriska som den mekaniska installationen

skall utföras av kvalificerad personal

Minsta tillåtna avstånd mellan kokkärlens stödyta på

spishällen och köksfläktes underkant är 50cm om det är

frågan om en elektrisk spis och 65cm om det är frågan om

gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på

märkplåten som sitter inne i fläkten. Om fläkten är utrustad

med stickkontakt skall denna anslutas till ett uttag som är

lättillgängligt även efter installationen och som uppfyller

gällande föreskrifter. I det fall fläkten saknar stickkontakt

(direktanslutning till nätet), eller om uttaget är placerat på en

svåråtkomlig plats skall en godkänd tvåpolig strömbrytare

installeras som garanterar en fullkomlig frånkoppling från nätet

i samband med överspänningsklass III, i enlighet med

installationsbestämmelserna.

Varning! kontrollera innan fläktens krets ansluts med

nätspänningen att den fungerar korrekt och är korrekt

Varning! Byte av anslutningskabeln skall utföras av

auktoriserad servicetekniker.

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner

är lämpliga för installationsplatsen.

• Ta ur det/de aktiva kolfiltret/n om sådana är

medlevererade (se även den härför gällande paragrafen).

Denna /dessa monteras tillbaka endast om fläkten skall

användas som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar

med skruvar, garantihandlingar etc.) har placerats inne i

fläkten (av transportskäl), avlägsna eventuellt och spar.

• Om det är möjligt skall möbler under och intill fläktens

installationsområde kopplas ur och avlägsnas i syftet att

öka åtkomligheten till taket/väggen där fläkten skall

installeras. I annat fall skall möbler och delar i området

intill installationsplatsen så långt det är möjligt skyddas.

Välj en plan yta och täck den med ett skyddande

överdrag där fläkten och medlevererade delar läggs upp.

• Kontrollera också att ett elektriskt uttag finns i närheten

av fläktens installationsplats (på tillgänglig plats även när

fläkten är monterad) och att det går att ansluta fläkten till

en anordning som leder ut röken utomhus (gäller endast

Utsugningsversionen).

• Utför alla nödvändiga väggarbeten (t.ex.: installationen

av ett eluttag och/eller en öppning för avledningsrörets

Fläkten är utrustad med fixeringspluggar som passar de flesta

typer av väggar/tak. Det är under alla händelser nödvändigt

att rådfråga en kvalificerad fackman för att förvissa sig om att

materialen är lämpade för den aktuella typen av vägg/tak.

Väggen/taket skall vara tillräckligt hållfast för att bära upp

Kontrollera i det fall sidopaneler och/eller sidoskåp

förekommer att utrymmet är tillräckligt för installationen av

fläkten samt att kontrollpanelen alltid är lättåtkomlig.

Använd en högre hastighet om matoset är mycket

koncentrerat. Vi rekommenderar att starta luftevakueringen 5

minuter innan matlagningen inleds och låta den fungera i

cirka 15 minuter efter avslutad matlagning.

Kontrollpanelen består av en vridskiva med

•Tändning och släckning av belysningen:

Tryck på skivan (T) för att tända och släcka belysningen.

•Val av disponila hastigheter:

Vrid skivan (T) medurs för att starta fläkten och öka

utsugningshastigheten och moturs för att sänka hastigheten

och stänga av fläkten.

Cirkeln (L) tänds och indikerar den valda

utsugningshastigheten :

Hastighet 1 (låg).89

Hastighet 2 (medelhög).

•L1+L2+L3+L4 är tända och blinkar

Hastighet 4 (intensiv) :hastigheten fungerar i 5 minuter

varefter fläkten automatiskt går över till hastighet 2:

Fläktmotorn är avstängd

Kontrollanordning för filtrens mättning

Fläkten är utrustad med en anordning som signalerar när

filtren kräver underhåll

Kontrollanordningen för fettfiltret är alltid aktiverad

Kontrollanordningen för kolfiltret är vanligtvis avaktiverad

Gör på följande sätt för att aktivera anordningen:

- Tryck på skivan (T), under mer än 5 sekunder

Hela cirkeln (L) tänds och blinkar, en akustisk signal indikerar

att kolfiltrets kontrollanordning har aktiverats.

OBS = för att avaktivera anordningen, stäng av fläkten, tryck

på skivan (T), L1+L2 tänds och blinkar, vänta till en akustisk

signal bekräftar att anordningen avaktiverats.

Signal för fettfiltrets mättning

L1 + L2 blinkar när fettfiltret kräver underhåll

Signal för kolfiltrets mättning

L3 + L4 blinkar när kolfiltret kräver underhåll

Reset av signalen för filtrens mättning

Starta fläkten igen och tryck på skivan (T) i mer än 5 sekunder

efter att underhållet utförts : en lång aukustisk signal (bipton)

bekräftar att signalen återställts.

OBS : i det fall båda signalerna aktiverats samtidigt (både

fettfiltret och kolfiltret är mättade), är det nödvändigt att

upprepa ingreppet två gånger.

Varning! Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att slå

ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt

(åtminstone med samma underhållsintervall som för

fettfiltren). Använd en trasa fuktad med neutrala

rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten

och icke utförda filterbyten kan medföra brandrisk. Följ därför

ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella

motorskador, eldsvådor beroende på ett bristande underhåll

eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren

kan medföra brandrisk. Följ därför ovanstående instruktioner

Demontering: ryck bestämt loss panelen och lossa alla

Rengöring: panelen bör rengöras med samma

regelbundenhet som fettfiltren, använd en fuktig trasa

och ett neutralt rengöringsmedel. Undvik produkter med

slipfunktioner. ANVÄND EJ ALKOHOL!

Montering: panelen ska fästas mellan stiften, som är

placerade på kåpans yta, för att hålla den på plats.

OBS! Kontrollera alltid att panelen sitter fast ordentligt

innan apparaten tas i bruk.

Detta suger upp fettpartiklar som bildas i samband med

Filtret skall rengöras en gång i månaden, med ett milt

rengöringsmedel, för hand eller i diskmaskin, med låg

temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att

detta på något sätt påverkar filtrets uppsugningsförmåga.

Använd de två sidohandtagen för att lossa och ta ur fettfiltret

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i

samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod

beroende på i vilken utsträckning fläkten används, på typen av

matlagning och hur regelbundet fettfiltren rengörs. Det är

under alla händelser nödvändigt att ersätta kolfilterpatronen

Filtret kan INTE rengöras eller återanvändas.

Applicera ett filter på varje sida för att täcka motorfläkthjulets

båda skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filtret moturs.

Fläkten är utrustad med ett belysningssystem som bygger på

Lysdioderna garanterar optimal belysning, upptill 10 gånger

längre livslängd jämfört med konventionella lampor och

möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.90

FI - Asennus- ja käyttöohjeet

filtersystem basert på aktivt kull.

Kontrollpanelet består av en roterende disk med bakbelysning

hastighet 2 (middels hastighet).95

Kullfilter (kun med resirkulering av luften)

ovenstående instruktioner.
