MANUAL DE UTILIZADOR EEA120 AEG-ELECTROLUX

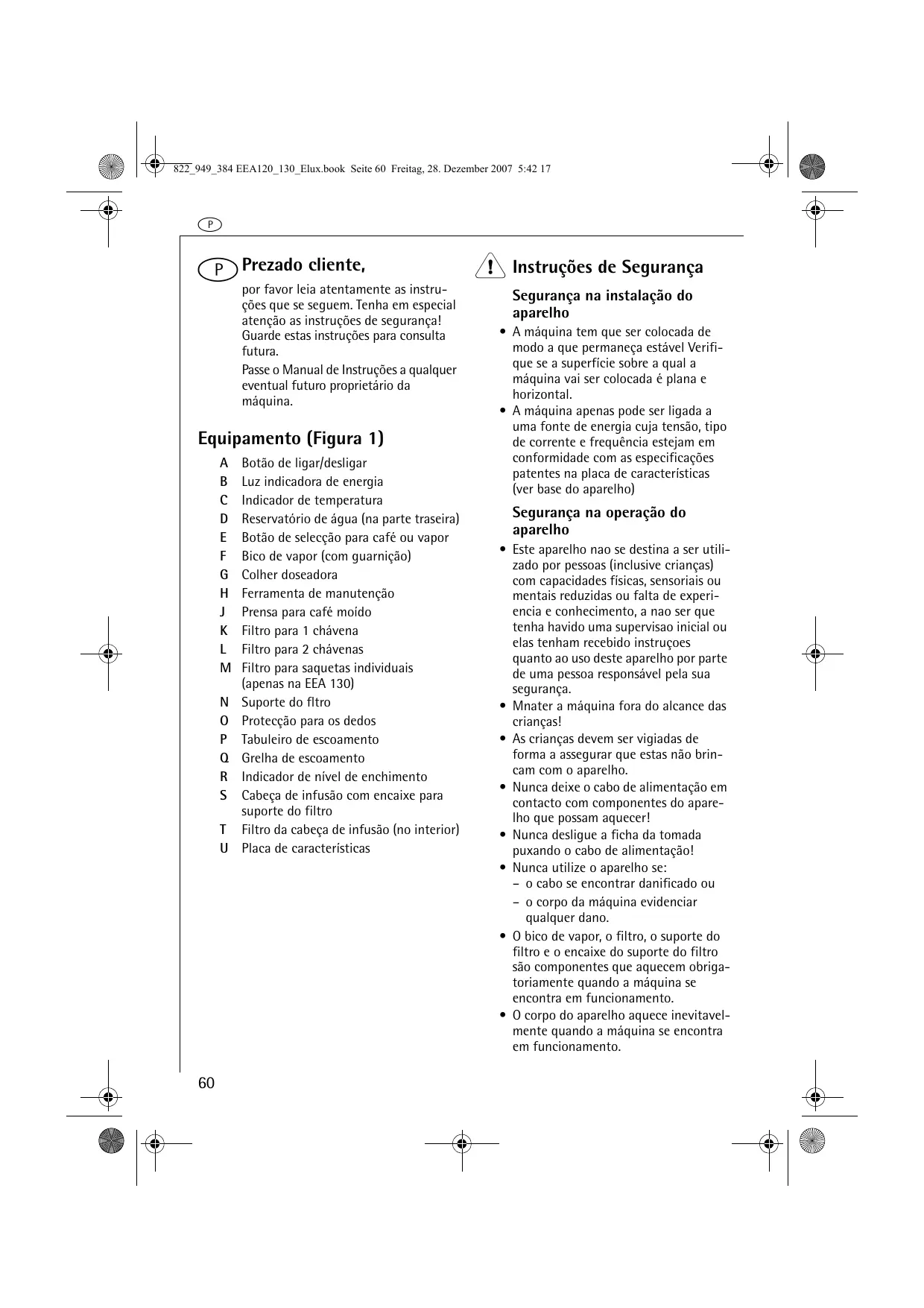

p Prezado cliente, por favor leia atentamente as instruções que se seguem. Tenha em especial atenção as instruções de segurança! Guarde estas instruções para consulta futura. Passe o Manual de Instruções a qualquer eventual futuro proprietário da máquina. Equipamento (Figura 1)

Botão de ligar/desligar Luz indicadora de energia Indicador de temperatura Reservatório de água (na parte traseira) Botão de selecção para café ou vapor Bico de vapor (com guarnição) Colher doseadora Ferramenta de manutenção Prensa para café moído Filtro para 1 chávena Filtro para 2 chávenas Filtro para saquetas individuais (apenas na EEA 130) Suporte do fltro Protecção para os dedos Tabuleiro de escoamento Grelha de escoamento Indicador de nível de enchimento Cabeça de infusão com encaixe para suporte do filtro Filtro da cabeça de infusão (no interior) Placa de características 1 Instruções de Segurança Segurança na instalação do aparelho

• A máquina tem que ser colocada de modo a que permaneça estável Verifique se a superfície sobre a qual a máquina vai ser colocada é plana e horizontal.
• A máquina apenas pode ser ligada a uma fonte de energia cuja tensão, tipo de corrente e frequência estejam em conformidade com as especificações patentes na placa de características (ver base do aparelho) Segurança na operação do aparelho
• Este aparelho nao se destina a ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiencia e conhecimento, a nao ser que tenha havido uma supervisao inicial ou elas tenham recebido instruçoes quanto ao uso deste aparelho por parte de uma pessoa responsável pela sua segurança.
• Mnater a máquina fora do alcance das crianças!
• As crianças devem ser vigiadas de forma a assegurar que estas não brincam com o aparelho.
• Nunca deixe o cabo de alimentação em contacto com componentes do aparelho que possam aquecer!
• Nunca desligue a ficha da tomada puxando o cabo de alimentação!
• Nunca utilize o aparelho se: – o cabo se encontrar danificado ou – o corpo da máquina evidenciar qualquer dano.
• O bico de vapor, o filtro, o suporte do filtro e o encaixe do suporte do filtro são componentes que aquecem obrigatoriamente quando a máquina se encontra em funcionamento.
• O corpo do aparelho aquece inevitavelmente quando a máquina se encontra em funcionamento. 822_949_384 EEA120_130_Elux.book Seite 61 Freitag, 28. Dezember 2007 5:42 17

• Nunca remover o suporte do filtro durante o processo de infusão, pois o aparelho encontra-se sob pressão! Perigo de queimadura!
• Utilizar apenas água fria para encher o reservatório de água. Nunca utilizar água mineral, água destilada, leite ou outros líquidos!
• Nunca colocar o aparelho em funcionamento com o reservatório de água vazio!
• Não utilizar o aparelho sem o tabuleiro e grelha de escoamento montados! Segurança na limpeza do aparelho
• Antes de proceder a qualquer operação de manutenção ou de limpeza, assegure-se de que o aparelho se encontra desligado e de que a ficha foi retirada da tomada de alimentação!
• Ter em atenção as instruções de descalcificação!
• Não mergulhar o aparelho em água! Antes de colocar a máquina em funcionamento pela primeira vez Leia por favor as instruções de segurança, a fim de evitar qualquer perigo para si e eventuais danos no aparelho. 0 Ligue a ficha do aparelho à tomada de alimentação. Antes de preparar pela primeira vez um café Expresso, deverá enxaguar o sistema de aquecimento enchendo o reservatório de água. Proceda exactamente conforme indicado na secção “Preparar café Expresso” e “Preparar espuma de leite”, mas sem colocar café moído no filtro. Coloque um recipiente o maior possível no centro da grelha de escoamento (Figura 1/Q) por debaixo do bico de espuma (Figura 1/F). Preparar café Expresso Após preparada a infusão, o café deverá apresentar-se coberto com uma camada de espuma espessa, a chamada Crema. Para preparar um café Expresso aromático é importante ter em atenção a utilização de água pura e fresca, o tipo correcto de moagem de café e a temperatura da água. Segurança na reparação do aparelho Qualquer reparação em aparelhos eléctricos apenas pode ser efectuada por técnicos especializados. Reparações incorrectas podem ocasionar perigos para o utilizador. Se o fio de ligação à rede estiver danificado, a sua substituição deverá ser realizada exclusivamente pelo fabricante, por um concessionário autorizado ou por uma pessoa que tenha a qualificação para o fazer, para assim evitar qualquer tipo de perigo. A garantia não cobre quaisquer danos provocados pela utilização incorrecta do aparelho, ou caso o aparelho tenha sido utilizado para outros que não os fins a que se destina.

Este aparelho está de acordo com as seguintes Directivas EC:

• Directiva Baixa Voltagem 2006/95/EC
• Directiva EMC 89/336/EEC com aditamentos 92/31/EEC e 93/68/EEC

1. Abastecer de água (Figura 2)

0 Puxe o reservatório de água para cima e para fora do aparelho (Figura 2). 0 Abra a tampa do reservatório. 0 Encha o reservatório apenas com água fria e pura. Assegure-se de que o nível de água não se encontra abaixo da marca MIN (Mínimo) nem acima da marca MAX (Máximo). 0 Feche a tampa. 0 Volte a colocar o reservatório de água no aparelho e pressione para baixo até que este se encontre perfeitamente encaixado no aparelho.

Pode também levantar a tampa do reservatório e rodá-la para o lado. Deste modo, poderá encher o reserva-

4. Encaixar o suporte do filtro

(Figura 6, 7) tório de água directamente no aparelho, utilizando por exemplo um jarro.

0 Ligar o aparelho no botão de ligar/ desligar (Figura 1/A). Acende-se o indicador luminoso de energia (Figura 1/B, vermelho) e o indicador de temperatura (Figura 1/C, verde) pisca. Assim que é atingida a temperatura de funcionamento, o indicador de temperatura fica continuamente iluminado. O indicador de temperatura pode voltar a piscar enquanto a máquina se encontra em funcionamento, para indicar que o aparelho se encontra em re-aquecimento.

3. Colocar o café moído

(Figura 3, 4) 0 Pegue no suporte do filtro, rode a protecção para os dedos para trás e coloque o filtro para 1 chávena ou o filtro para 2 chávenas no suporte (Figura 3). Apenas na EEA 130: Caso utilize saquetas individuais, deverá utilizar o filtro para saquetas individuais (Figura 1/M e Figura 5). 0 Encha o filtro com o café moído. Para tal utilize: 1 colher doseadora cheia para o filtro de 1 chávena, 2 colheres doseadoras cheias para o filtro de 2 chávenas. 0 Pressione levemente o café moído no filtro (Bild 4), utilizando a prensa de café (Figura 1/J). Certifique-se que, após realizada esta operação, o filtro se encontra completamento cheio com café. Limpe eventuais resíduos de café do rebordo do filtro.

Não pressione o café no filtro com demasiada força! Caso o faça, o fluxo de água através do café pode ficar significativamente reduzido. (Consultar também “O que fazer em caso de...“.)

Caso a moagem do café seja feita por si, seleccione o grau de moagem “médio”.

0 Posicione o suporte do filtro no encaixe do mesmo, de modo a que o cabo do suporte se encontre abaixo do triângulo branco esquerdo (Figura 6,“1“). 0 Rode o suporte do filtro para a direita até ao encosto (Figura 6,“2“), de modo a que o cabo fique virado para a frente e abaixo da linha branca entre ambos os pontos (Figura 7,“3“).

5. Colocar a(s) chávena(s) por

baixo (Figura 8) 0 Coloque uma ou duas chávenas por debaixo da abertura do suporte do filtro (Figura 8).

6. Preparar a infusão de café

Expresso O aparelho terá que ter atingido a temperatura de funcionamento (o indicador de temperatura verde, Figura 1/C, está continuamente aceso). 0 Rode o botão de selecção (Figura 1/E) para o símbolo . A água passa agora sob pressão através do café moído.

Pouco tempo depois do início, o processo de infusão é interrompido durante alguns segundos. O pó de café é humedecido, para que o aroma se possa desenvolver melhor. Logo de seguida o processo de infusão continua. 0 Quando foi vertida a quantidade de Expresso suficiente, volte a rodar o botão para a esquerda, para a posição

Após cada preparação decafé Expresso ou após cada tirada de vapor, e quando o botão de selecção é rodado para a posição “•“, a água residual é vertida no tabuleiro de escoamento. Cada nova chávena de café Expresso será preparada com água fresca. Deste modo poderá desfrutar sempre de todo o aroma do café Expresso. Por isso, é 822_949_384 EEA120_130_Elux.book Seite 63 Freitag, 28. Dezember 2007 5:42 17

necessário proceder a um esvaziamento regular do tabuleiro de escoamento.

7. Retirar o suporte do

filtro(Figura 9) 0 Rode o suporte do filto para a esquerda e para fora do encaixe. 0 Coloque a protecção para os dedos para a frente e mantenha-a pressionada. Com uma pancada, retire do suporte do filtro e do filtro, o café moído utilizado (Figura 9). 0 Enxague o suporte do filtro e o filtro com água morna. Não lavar o suporte do filtro na máquina de lavar louça!

Quando o aprelho não for utilizado durante um período de tempo prolongado, não encaixar o suporte do filtro. Deste modo, estará a prolongar o tempo de vida útil do anel de vedação da cabeça de infusão. Peprarar vapor/espuma de leite (Figura 10, 11) O vapor quente pode ser utilizado tanto para preparar espuma de leite para o Cappuccino, como para aquecer líquidos.

0 Coloque no bico de vapor, a guarnição fornecida juntamente com o aparelho (Figura 10). 0 Ligue o aparelho no botão de ligar / desligar (Figura 1/A). Aguarde até que o aparelho atinja a temperatura de funcionamento e o indicador de temperatura verde (Figura 1/C) esteja aceso continuamente.

2. Preparar vapor/espuma de

leite 0 Verta o leite ou o líquido a aquecer para um recipiente resistente ao calor. 0 Introduza o bico de vapor no leite ou no líquido que pretende aquecer (Figura 11). 0 Rode o botão de selecção (Figura 1/E) para a esquerda até ao símbolo . O indicador de temperatura verde (Figura 1/C) pisca e o aparelho começa a libertar vapor. No início é possível que caiam do bico algumas gotas de água quente. Atenção: O bico de vapor não pode ficar em contacto com a base do recipiente, para que a saída de vapor não seja bloqueada. 0 Para interromper a saída de vapor, rode o botão de selecção (Figura 1/E) novamente para a direita até à posição “•“. 0 Retire o recipiente com o líquido aquecido e rode o botão de selecção mais uma vez para o símbolo durante alguns segundos . Deste modo, removerá do bico eventuais resíduos de leite ou de outros líquidos. Atenção! O vapor é expelido a alta temperatura.

Para obter uma espuma fina e cremosa utilize de preferência leite magro frio. Preparar Cappuccino Encha ½ a ¾ de uma chávena grande com café Expresso. Coloque por cima a espuma de leite. Polvilhe um pouco de pó de cacau sobre a espuma de leite. Limpeza e cuidados a ter Cuidados diários Recomendamos que, diariamente, antes da primeira e após a última preparação de café Expresso deixe correr água pelo sistema durante aproximadamente 10 segundos, sem utilizar qualquer café, a fim de evitar que partículas de café se alojem no mesmo. Para tal, proceda de modo semelhante à da preparação de um café Expresso, mas sem utilizar qualquer café. 0 Em seguida, rode o botão de selecção (Figura 1/E) momentaneamente para a posição . 0 Retire a restante água do reservatório.

Antes de proceder a qualquer limpeza desligue o aparelho e retire a ficha da tomada de alimentação. Não lave nenhuma das componentes do aparelho na máquina de lavar louça! Limpe todas as superfícies da máquina com um pano húmido. Não utilize utensílios e agentes de limpeza afiados ou abrasivos. Lave o reservatório de água pelo menos uma vez por semana, com água e detergente comum. De tempos a tempos, limpe os filtros para 1 e 2 chávenas utilizando para o efeito uma escova. Bico de vapor Remova a guarnição do bico de vapor e lave-a com água e detergente comum. Limpe o bico de vapor com um pano húmido. Com a ferramenta de manutenção (Figura 1/H) poderá desaparafusar o bico de vapor para proceder à sua limpeza ou descalcificação. Grelha e tabuleiro de escoamento Quando o indicador de nível (Figura 1/R) se tornar saliente por cima da grelha de escoamento, é necessário esvaziar o tabuleiro de escoamento. Introduza os seus dedos nos orifícios da grelha de escoamento. Retire para fora a grelha de escoamento e lave-a com água corrente (Figura 12). Para esvaziar o tabuleiro de escoamento segure ambos os seus lados e puxe-o para a frente, para fora do aparelho (Figura 13). Remova a cobertura de plástico e lave ambos em água corrente (Figura 14). Volte a colocar a cobertura de plástico no tabuleiro. Introduza o tabuleiro de escoamento limpo de novo no aparelho e coloque por cima a grelha de escoamento.

Limpeza do filtro de infusão O filtro de infusão através do qual passa a água quente está localizado na cabeça de infusão. De tempos a tempos verifique se, os orifícios do filtro de infusão se encontram bloqueados com partículas de café. Caso os orifícos se encontrem bloqueados: Desaparafuse o filtro de infusão com a ajuda de uma moeda (Figura 15). Retire o filtro de infusão e anel de vedação (Figura 16/1) e remova o anel de vedação do filtro (Figura 16/2). Lave o filtro de infusão com água morna e uma escova. Lave o anel de vedação com água morna. Caso o aparelho tenha que ser transportado com uma temperatura ambiente abaixo de zero: 0 Esvaziar o reservatório de água. 0 Rodar o botão de selecção (Figura 1/E) para a posição e deixar sair toda a humidade.

Descalcificação Caso o café esteja a passar através do filtro com demasiada lentidão, está na altura de proceder a uma descalcificação. Recomendamos uma descalcificação trimestral da máquina. Se vive numa zona de água calcária, poderá ser necessário efectuar uma descalcificação com maior frequência.

Recomendamos que utilize as pastilhas originais de descalcificação da Electrolux (PNC 900 195 537/7). Atenção: Antes de proceder à descalcificação, remova o filtro de infusão (Figura 1/T) e o anel de vedação do filtro, de acordo com as instruções fornecidas na secção “Limpeza do filtro de infusão“ (Figura 15, 16). Introduza em primeiro lugar a água no reservatório, e só depois o descalcificante, nunca ao contrário. É necessário 822_949_384 EEA120_130_Elux.book Seite 65 Freitag, 28. Dezember 2007 5:42 17

utilizar no mínimo 0,5 L de água. O agente descalcificador deve ser doseado de acordo com a quantidade de água utilizada. Retire a ficha da tomada de alimentação e deixa o aparelho arrefecer. Coloque o suporte do filtro sem o filtro. Coloque um recipiente suficientemente grande por debaixo do suporte do filtro. Introduza a ficha na tomada de alimentação e ligue o aparelho. Rode o botão de selecção (Figura 1/E) para a posição e deixe passar aproximadamente 1/3 do líquido descalcificador através do sistema. Em seguida, desligue o aparelho e deixe o líquido descalcificador actuar durante aproximadamente 10 minutos. Depois deixe o resto passar através do sistema. Em seguida, lavar bem o reservatório de água. Encher o reservatório com água fresca e deixar passar todo o conteúdo pelo sistema. Em caso de uma forte calcificação, repetir este procedimento. Após efectuada a descalcificação, voltar a colocar o filtro de infusão e o anel de vedação. O que fazer em caso de…

• a temperatura do café Expresso ser demasiado baixa: – Prepare uma infusão sem utilizar café, mas com o filtro e o suporte do filtro colocados nas devidas posições, a fim de pré-aquecer o sistema. – Pré-aquecer as chávenas. – Descalcificar o aparelho.

• a velocidade de passagem da água se encontrar notoriamente reduzida: – Não pressionar demasiado o café moído no filtro. – Não utilizar uma moagem demasiado fina (Moagem indicada: “média”). – Descalcificar o aparelho.
• o café Expresso sair pelos lados do filtro: – Certifique-se de que, o suporte do filtro se encontra correctamente colocado no encaixe. – Rodar com um pouco mais de firmeza o suporte do filtro no encaixe. – Limpar eventuais resíduos de café do rebordo do suporte do filtro.
• não haver saída de café Expresso: – Certifique-se de que, o resevatório de água se encontra cheio e correctamente colocado. – Certifique-se de que, o suporte do filtro se encontra correctamente encaixado. – Certifique-se de que o botão de selecção (Figura 1/E) foi rodado para a direita, para a posição – Não pressionar demasiado o café moído no filtro. – Limpar o filtro de infusão. – Descalcificar o aparelho.
• a formação da espuma do café (Crema) não se estar a processar convenientemente: – Certifique-se de que, foi colocada uma quantidade suficiente de café moído no filtro. – Utilizar sempre café moído fresco. – Pressionar levemente o café moído no filtro.
• a formação de espuma de leite ser insuficiente: – Utilizar sempre leite magro fresco. – Limpar o bico de vapor.

• o fluxo de passagem aumentar: – A moagem de café é demasiado grossa. – Certifique-se de que, foi colocada uma quantidade suficiente de café moído no filtro.
• a máquina de café se desligar durante o seu funcionamento: A bomba do aparelho está equipada com um sistema de segurança que a protege contra um eventual sobreaquecimento. Este sistema de segurança contra sobreaquecimento interrompe o funcionamento da máquina, quando a mesma foi operada durante um período excessivamente longo ou quando a bomba esteve em funcionamento sem água. – Coloque o interruptor Ligar/Desligar na posição “Desligar” e retire a ficha da tomada eléctrica. – Aguarde que a máquina arrefeça durante pelo menos 20 minutos. Abasteça de água. – Volte a ligar o aparelho à alimentação de corrente e ligue o interruptor do mesmo. Caso o aparelho continue sem funcionar, contacte por favor o nosso Serviço de Assistência a Clientes. Dados Técnicos
• Tensão de alimentação: 230–240 V, 50 Hz
• Consumo de energia: 1250 W (Ver Placa de Características na base do aparelho)

Material de embalagem Os materiais utilizados na embalagem deste aparelho são compatíveis com o ambiente e recicláveis. As peças em plástico estão identificadas, por exemplo, >PE<, >PS< etc. Elimine os materiais de embalagem de acordo com a sua identificação, utilizando para o efeito os contentores de recolha existentes para essa finalidade nos locais de eliminação de resíduos da sua área de residência.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto. 822_949_384 EEA120_130_Elux.book Seite 67 Freitag, 28. Dezember 2007 5:42 17
