BRUKSANVISNING EEA120 AEG-ELECTROLUX

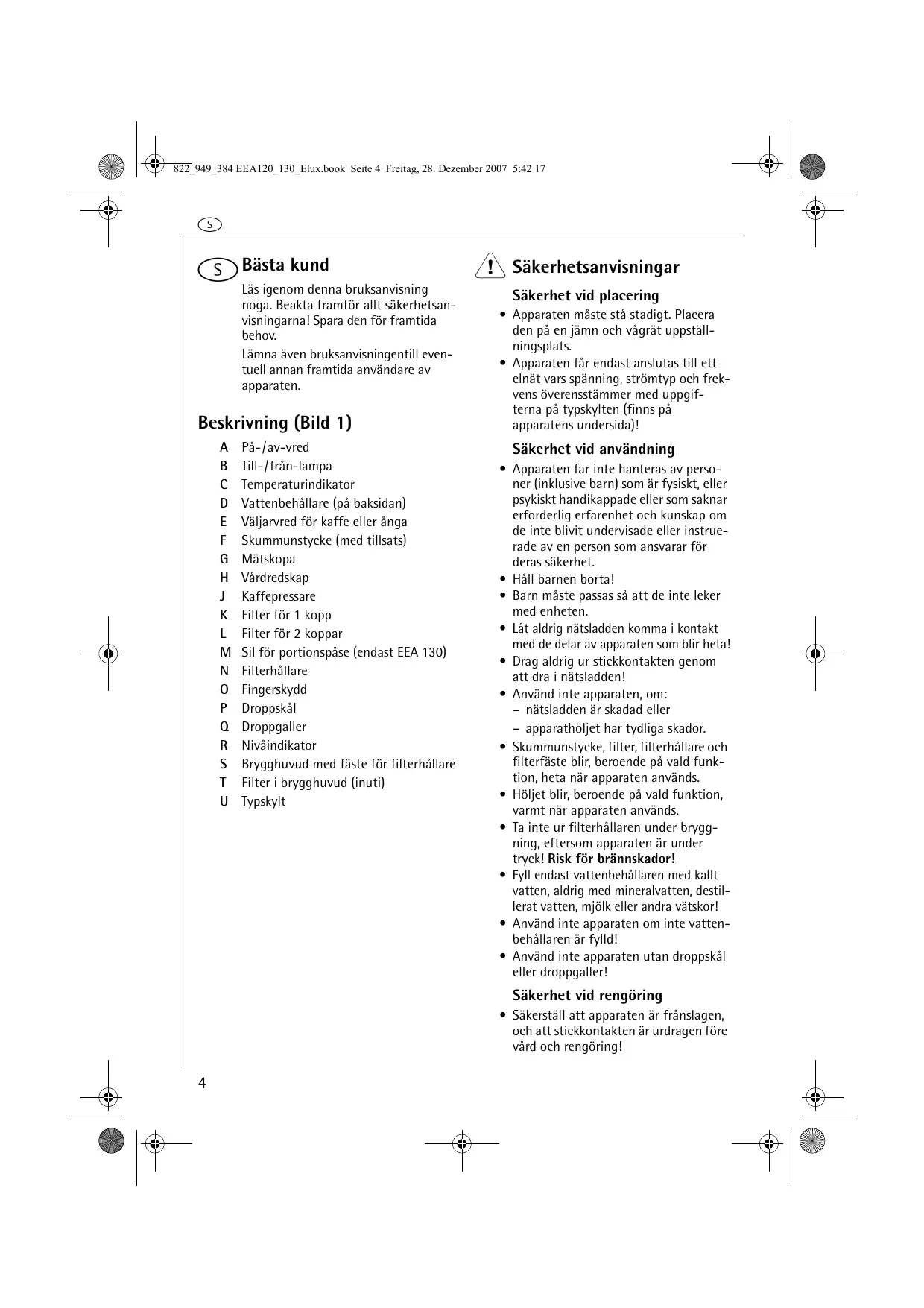

s Bästa kund Läs igenom denna bruksanvisning noga. Beakta framför allt säkerhetsanvisningarna! Spara den för framtida behov. Lämna även bruksanvisningentill eventuell annan framtida användare av apparaten. Beskrivning (Bild 1)

På-/av-vred Till-/från-lampa Temperaturindikator Vattenbehållare (på baksidan) Väljarvred för kaffe eller ånga Skummunstycke (med tillsats) Mätskopa Vårdredskap Kaffepressare Filter för 1 kopp Filter för 2 koppar Sil för portionspåse (endast EEA 130) Filterhållare Fingerskydd Droppskål Droppgaller Nivåindikator Brygghuvud med fäste för filterhållare Filter i brygghuvud (inuti) Typskylt 1 Säkerhetsanvisningar Säkerhet vid placering

• Apparaten måste stå stadigt. Placera den på en jämn och vågrät uppställningsplats.
• Apparaten får endast anslutas till ett elnät vars spänning, strömtyp och frekvens överensstämmer med uppgifterna på typskylten (finns på apparatens undersida)! Säkerhet vid användning
• Apparaten far inte hanteras av personer (inklusive barn) som är fysiskt, eller psykiskt handikappade eller som saknar erforderlig erfarenhet och kunskap om de inte blivit undervisade eller instruerade av en person som ansvarar för deras säkerhet.
• Barn måste passas så att de inte leker med enheten.
• Låt aldrig nätsladden komma i kontakt med de delar av apparaten som blir heta!
• Drag aldrig ur stickkontakten genom att dra i nätsladden!
• Använd inte apparaten, om: – nätsladden är skadad eller – apparathöljet har tydliga skador.
• Skummunstycke, filter, filterhållare och filterfäste blir, beroende på vald funktion, heta när apparaten används.
• Höljet blir, beroende på vald funktion, varmt när apparaten används.
• Ta inte ur filterhållaren under bryggning, eftersom apparaten är under tryck! Risk för brännskador!
• Fyll endast vattenbehållaren med kallt vatten, aldrig med mineralvatten, destillerat vatten, mjölk eller andra vätskor!
• Använd inte apparaten om inte vattenbehållaren är fylld!
• Använd inte apparaten utan droppskål eller droppgaller! Säkerhet vid rengöring
• Säkerställ att apparaten är frånslagen, och att stickkontakten är urdragen före vård och rengöring!

• Följ anvisningarna för avkalkning!
• Doppa inte apparaten i vatten! Säkerhet vid reparation Elektrisk apparatur får endast repareras av fackpersonal. Om Du försöker reparera apparaten utan nödvändiga fackkunskaper kan du utsätta användaren för stor fara. Om nätsladden skadats skall den bytas ut av tillverkaren, en fackhandlare eller en lämpligt kvalificerad person, för att utesluta alla risker. Om apparaten används felaktigt eller på ej avsett sätt ansvarar Electrolux inte för eventuella skador som uppstår.

Den här produkten är anpassad enligt följande EG-direktiv:

• Lågspänningsdirektiv 2006/95/EG
• EMC-direktiv 89/336/EEG med ändringarna 92/31/EEG och 93/68/EEG Före första användning Var vänlig läs säkerhetsanvisningarna, för att undvika fara för Dig själv och skador på apparaten. 0 Sätt i stickkontakten i vägguttaget. Innan Du gör espresso första gången skall Du spola igenom värmesystemet en gång med en full vattenbehållare. Detta gör Du enligt anvisningarna i avsnittet “Göra espresso” respektive “Skumning av mjölk”, dock utan att tillsätta espressokaffe i filtret. Ställ en skål, så stor som möjligt, i mitten av droppgallret (Bild 1/Q) och under skummunstycket (Bild 1/F). Göra espresso Efter bryggning skall espresson vara täckt av ett tjockt, skummande skikt, den så kallade Creman. För en aromatisk espresso med Crema är det viktigt med friskt, klart vatten, den rätta malningen av kaffet och vattentemperaturen.

1. Påfyllning av vatten (Bild 2)

0 Drag vattenbehållaren uppåt och ur apparaten (Bild 2). 0 Öppna locket på vattenbehållaren. 0 Fyll endast behållaren med kallt, rent vatten. Kontrollera att vattennivån inte är under MIN-markeringen (Minimum) och inte över MAX-markeringen (Maximum). 0 Stäng locket. 0 Sätt tillbaka den fyllda vattenbehållaren i apparaten och tryck ner den, så att den sitter fast ordentligt.

Du kan även lyfta behållarlocket och vrida det åt sidan. Så kan Du med tex en kanna fylla vattenbehållaren direkt i apparaten.

0 Slå på apparaten med på-/av-vredet (Bild 1/A). Till/från-lampan (Bild 1/B, röd) och temperaturindikatorn (Bild 1/C, grön) lyser. Temperaturindikatorn lyser konstant när rätt temperatur har uppnåtts. Temperaturindikatorn kan börja blinka senare under bryggningen för att visa att apparaten värmer upp igen.

3. Påfyllning av espressokaffe

(Bild 3, 4) 0 Tag filterhållaren, dra tillbaka fingerskyddet och sätt 1-kopps eller 2koppsfiltret i filterhållaren (Bild 3). Endast EEA 130: När du använder portionspåsar använder du silen för portionspåsar (Bild 1/M och Bild 5). 0 Fyll espressokaffe i filtret. Använd: 1 full mätskopa för 1-koppsfiltret, 2 fulla mätskopor för 2-koppsfiltret. 0 Pressa espressokaffet med kaffepressaren (Bild 1/J) lätt i filtret (Bild 4). Kontrollera att filtret efter pressningen är fyllt till kanten med espressokaffe. Torka bort espressokaffe från filterkanten.

Pressa inte espressokaffet hårt i filtret! Om Du gör så kan genomströmningen starkt förminskas. (Se även “Vad gör jag om ...”) Om Du själv mal espressokaffet, välj malningsgrad “medel”.

4. Fastsättning av filterhållaren

(Bild 6, 7) 0 Placera filterhållaren på plats i filterfästet så att filterhållarens handtag befinner sig under den vänstra vita trekanten (Bild 6,”1”). 0 Vrid filterhållaren åt höger tills det tar emot (Bild 6,”2”), så att handtaget pekar framåt och befinner sig nedanför den vita linjen mellan de båda punkterna (Bild 7,”3”).

5. Ställa kopp(ar) under (Bild 8)

0 Ställ en eller två koppar under filterhållarens öppning (Bild 8).

Apparaten skall ha uppnått driftstemperatur (grön temperaturindikator Bild 1/C lyser konstant). 0 Ställ väljarvredet (Bild 1/E) på symbolen . Vattnet pressas nu med högt tryck genom espressokaffet.

En kort tid efter start avbryts bryggningen under några sekunder. Kaffepulvret fuktas så att aromen kan utveckla sig bättre. Därefter fortsätter bryggningen. 0 När den önskade mängden espresso har bryggts, vrid väljarvredet tillbaka åt vänster till läget ”•”.

Efter varje espressobryggning eller efter varje användning av ånga-/ hetvatten, när väljarvredet ställs i läge “•” leds resterande vatten in i droppskålen. Varje ny kopp bryggs med friskt vatten. Så får Du alltid den bästa njutningen av espresso. Därför måste droppskålen regelbundet tömmas.

filterhållare(Bild 9) 0 Vrid filterhållaren åt vänster och tag ur den ur fästet. 0 Fäll fram fingerskyddet och håll det fasttryckt. Knacka ur det använda espressokaffet ur filterhållaren respektive ur filtret (Bild 9). 0 Spola rent filterhållaren och filtret med varmt vatten. Rengör inte filterhållaren i diskmaskin!

Dra inte fast filterhållaren igen, om Du inte tänker använda apparaten under en längre tid. Därigenom förlängs livslängden på packningen i brygghuvudet. Ångalstring/skumning av mjölk (Bild 10, 11) Den heta ångan kan användas både för att skumma mjölk till cappuccino och för att värma andra vätskor.

0 Sätt på den medlevererade tillsatsen på skummunstycket (Bild 10). 0 Slå på apparaten med på-/av-vredet (Bild 1/A). Vänta tills apparaten har uppnått rätt temperatur och den gröna temperaturindikatorn (Bild 1/C) lyser konstant.

2. Ångalstring/skumning av

mjölk 0 Häll mjölk, eller den vätska som skall värmas i ett värmebeständig kärl. 0 Doppa skummunstycket i mjölken, eller i den vätska som skall värmas (Bild 11). 0 Vrid väljarvredet (Bild 1/E) åt vänster till symbolen . Den gröna temperaturindikeringen (Bild 1/C) blinkar och apparaten börjar nu att alstra ånga. I början kan några droppar hett vatten följa med ur munstycket. Viktigt: För att ångan inte skall hindras från att komma fram, får inte skummunstycket vidröra kärlets botten. 822_949_384 EEA120_130_Elux.book Seite 7 Freitag, 28. Dezember 2007 5:42 17

0 Du avbryter ångtillförseln genom att åter vrida väljarvredet (Bild 1/E) åt höger till läget “•”. 0 Ställ undan den skummade vätskan och ställ ångväljaren några sekunder på symbolen . Därmed avlägsnar Du eventuella rester av mjölk eller andra vätskor från munstycket. Försiktigt! Ångan är het.

Använd helst kall, mager mjölk för att få ett fint, krämigt mjölkskum. Göra cappuccino Fyll en stor kaffekopp från ½ till ¾ med espresso. Häll över den skummade mjölken. Strö lite kakaopulver över mjölkskummet. Rengöring och vård Daglig vård Vi rekomenderar att Du, dagligen före första och efter sista bryggningen spolar igenom apparaten, utan espressokaffe under ca 10 sekunder, för att undvika att kaffepartriklar fastnar. Gör som vid espressobryggning, dock utan espressokaffe. 0 Ställ därefter väljarvredet (Bild 1/E) en kort stund i läge . 0 Häll ut överblivet vatten ur vattenbehållaren. Rengöring (Bild 12 – 16) Stäng av apparaten och dra ur stickkontakten före varje rengöring! Rengör inga delar av apparaten i diskmaskin! 0 Torka av apparatens alla ytor med en fuktig trasa. Använd inga skarpa eller slipande rengöringsmedel. 0 Diska vattenbehållaren minst en gång per vecka i vanligt diskvatten. 0 Rengör 1-och 2 koppars filtren då och då med en borste.

Skummunstycke 0 Dra bort tillsatsen från skummunstycket och diska tillsatsen i vanligt diskvatten. 0 Torka rent skummunstycket med en fuktig trasa. Med vårdredskapet (Bild 1/H) kan Du skruva av munstyckshuvudet för rengöring och avkalkning. Droppgaller och droppskål: När nivåindikatorn (Bild 1/R) sticker ut över droppgallret, måste droppskålen tömmas. 0 Ta tag i hålen i droppgallret. Ta bort droppgallret och tvätta det under rinnande vatten (Bild 12). 0 För tömning, ta tag i droppskålen på båda sidor och drag den framåt ut ur apparaten (Bild 13). 0 Ta bort plastinsatsen spola båda under rinnande vatten (Bild 14). 0 Sätt tillbaka plastinsatsen i droppskålen. 0 Skjut in den rengjorda droppskålen i apparaten och sätt tillbaka droppgallret. Rengöring av bryggfiltret I brygghuvudet finns bryggfiltret, genom vilket hett vatten rinner. Kontrollera då och då om hålen i bryggfiltret är igensatta med kaffepartriklar. Om hålen är igensatta: 0 Skruva ur bryggfiltret med ett mynt (Bild 15). 0 Ta bort bryggfilter med packning (Bild 16/1) och ta bort bryggfiltrets packning (Bild 16/2). 0 Rengör bryggfiltret med varmt vatten och en borste. 0 Rengör packningen med varmt diskvatten. Om apparaten skall transporteras i minusgrader: 0 Töm vattenbehållaren. 0 Ställ väljarvredet (Bild 1/E) i läge och låt apparaten “avångas”.

Avkalkning Om espresson rinner ovanligt långsamt genom filtret, är det dags för avkalkning. Vi rekomenderar att avkalka apparaten en gång i kvartalet. Om Du bor i ett område med hårt vatten måste eventuellt avkalkning göras oftare.

Vi rekommenderar original Electrolux avkalkningstabletter (PNC 900 195 537/7). Viktigt: Ta, före avkalkning, bort bryggfiltret (Bild 1/T) och packningen, som beskrivs i avsnittet “Rengöring av bryggfiltret” (Bild 15, 16). Fyll först vatten i vattenbehållaren, sedan avkalkningsmedel, aldrig tvärtom. Minst 0,5 l vatten måste användas. Motsvarande skall avkalkningsmedlet doseras. Dra ur stickkontakten ur väggkontakten och låt apparaten kylas av. Sätt fast filterhållaren, utan filter. Ställ ett tillräckligt stort kärl under filterhållaren. Sätt i stickkontakten i väggkontakten och slå på apparaten. Ställ väljarvredet (Bild 1/E) i läge och låt ca 1/3 av avkalkningslösningen rinna genom systemet. Stäng därefter av apparaten och låt avkalkningslösningen verka i 10 minuter. Låt sedan resten rinna genom systemet. Rengör därefter vattenbehållaren noggrant. Fyll vattenbehållaren med friskt vatten och låt allt rinna genom systemet. Upprepa proceduren vid kraftig förkalkning. Sätt tillbaka bryggfilter och packning efter avkalkningen. Vad gör jag om...

• espressotemperaturen är för låg: – Genomför en bryggning utan espressokaffe, men med filter och filterhållare, för att förvärma systemet. – Förvärm kopparna. – Avkalka apparaten.
• om genomströmningen märkbart försämras: – Packa inte samman espressokaffet för hårt i filtret. – Mal inte espressokaffet för fint (malningsgrad “medel”). – Avkalka apparaten.
• espresson rinner ut vid sidan av filterhållaren: – Kontrollera att filterhållaren sitter fast ordentligt i fästet. – Dra åt filterhållaren lite hårdare i fästet. – Torka bort espressokaffe från filterhållarens kanter.
• ingen espresso kommer ut: – Kontrollera att vattenbehållaren är fylld och riktigt isatt. – Kontrollera att filterhållaren sitter fast ordentligt i fästet. – Kontrollera att vredet (Bild 1/E) vridits åt höger och står i läget – Packa inte samman espressokaffet för hårt i filtret. – Rengör bryggfiltret. – Avkalka apparaten.
• creman blir sämre: – Kontrollera att det finns tillräckligt med espressokaffe i filtret. – Använd alltid färskt espressokaffe. – Tryck lätt på espressokaffet.
• det blir för lite skum vid mjölkskumning: – Använd alltid, färsk och mager mjölk. – Rengör skummunstycket. 822_949_384 EEA120_130_Elux.book Seite 9 Freitag, 28. Dezember 2007 5:42 17

• genomströmningen ökar: – espressokaffet är för grovt malet: – Kontrollera att det finns tillräckligt med espressokaffe i filtret.
• kaffemaskinen slås av under användning: Maskinens pump har en temperaturvakt som skyddar den mot överhettning. Temperaturvakten avbryter maskinens drift om maskinen har använts för länge utan paus eller om pumpen gått utan vatten. – Ställ På-/Av-vredet på “Av” och drag ur kontakten ur vägguttaget. – Låt maskinen kylas av i minst 20 minuter. Fyll på vatten. – Anslut maskinen åter till elnätet och slå på den. Vänd Dig till vår kundtjänst om maskinen fortfarande inte fungerar. Teknisk information
• Nätspänning: 230–240 V, 50 Hz
• Effekt: 1250 W (Se typskylt på apparatens undersida.) Avfallshantering

Förpackningsmaterial Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare.

Avfallshantering när produkten är utsliten

på produkten eller Symbolen emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.
