MANUALE UTENTE EEA120 AEG-ELECTROLUX

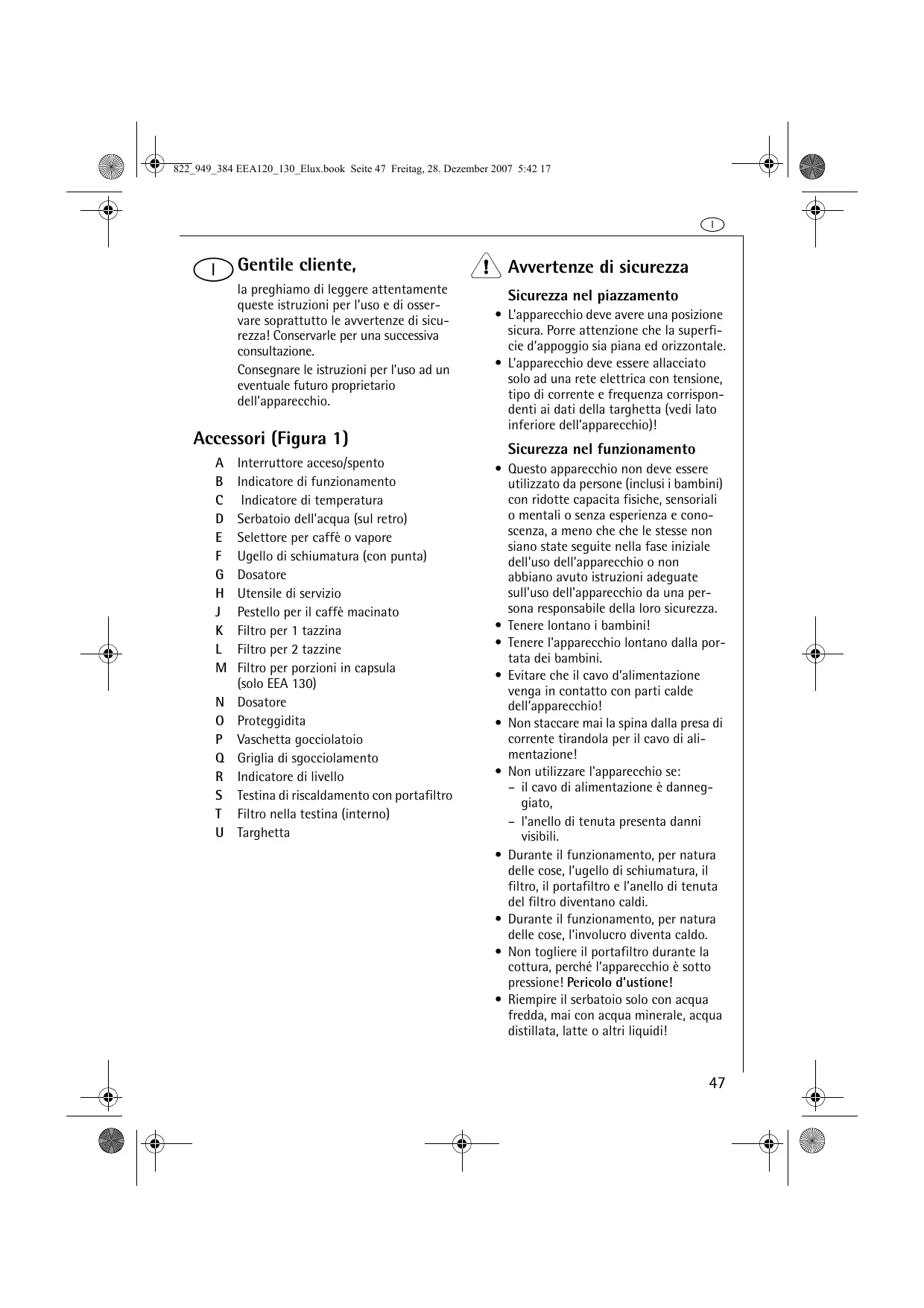

i Gentile cliente, la preghiamo di leggere attentamente queste istruzioni per l’uso e di osservare soprattutto le avvertenze di sicurezza! Conservarle per una successiva consultazione. Consegnare le istruzioni per l’uso ad un eventuale futuro proprietario dell’apparecchio. Accessori (Figura 1)

Interruttore acceso/spento Indicatore di funzionamento Indicatore di temperatura Serbatoio dell'acqua (sul retro) Selettore per caffè o vapore Ugello di schiumatura (con punta) Dosatore Utensile di servizio Pestello per il caffè macinato Filtro per 1 tazzina Filtro per 2 tazzine Filtro per porzioni in capsula (solo EEA 130) Dosatore Proteggidita Vaschetta gocciolatoio Griglia di sgocciolamento Indicatore di livello Testina di riscaldamento con portafiltro Filtro nella testina (interno) Targhetta 1 Avvertenze di sicurezza Sicurezza nel piazzamento

• L’apparecchio deve avere una posizione sicura. Porre attenzione che la superficie d’appoggio sia piana ed orizzontale.
• L’apparecchio deve essere allacciato solo ad una rete elettrica con tensione, tipo di corrente e frequenza corrispondenti ai dati della targhetta (vedi lato inferiore dell’apparecchio)! Sicurezza nel funzionamento
• Questo apparecchio non deve essere utilizzato da persone (inclusi i bambini) con ridotte capacita fisiche, sensoriali o mentali o senza esperienza e conoscenza, a meno che che le stesse non siano state seguite nella fase iniziale dell'uso dell'apparecchio o non abbiano avuto istruzioni adeguate sull'uso dell'apparecchio da una persona responsabile della loro sicurezza.
• Tenere lontano i bambini!
• Tenere l'apparecchio lontano dalla portata dei bambini.
• Evitare che il cavo d’alimentazione venga in contatto con parti calde dell’apparecchio!
• Non staccare mai la spina dalla presa di corrente tirandola per il cavo di alimentazione!
• Non utilizzare l'apparecchio se: – il cavo di alimentazione è danneggiato, – l'anello di tenuta presenta danni visibili.
• Durante il funzionamento, per natura delle cose, l’ugello di schiumatura, il filtro, il portafiltro e l’anello di tenuta del filtro diventano caldi.
• Durante il funzionamento, per natura delle cose, l’involucro diventa caldo.
• Non togliere il portafiltro durante la cottura, perché l’apparecchio è sotto pressione! Pericolo d’ustione!
• Riempire il serbatoio solo con acqua fredda, mai con acqua minerale, acqua distillata, latte o altri liquidi!

cedere nello stesso modo descritto nel capitolo „Preparazione dell’espresso“ oppure „Schiumatura del latte“, senza però mettere il caffè macinato nel filtro. Appoggiare al centro della griglia di sgocciolamento il contenitore più grande possibile (figura 1/Q) e sotto l’ugello di schiumatura (figura 1/F).

• Non utilizzare l’apparecchio se il serbatoio non è riempito con acqua!
• Non utilizzare l’apparecchio senza vaschetta gocciolatoio e griglia di sgocciolamento! Sicurezza nella pulizia
• Prima della manutenzione e della pulizia assicurarsi che l’apparecchio sia spento e che la spina sia stata estratta!
• Osservare le avvertenze per la rimozione del calcare!
• Non immergere mai l’apparecchio in acqua! Preparazione dell’espresso Dopo la cottura l'espresso deve essere ricoperto da un ricco strato di schiuma, la cosiddetta crema. I fattori principali per un caffè con crema saporito sono l’acqua fresca, il grado corretto di macinazione del caffè e la temperatura dell’acqua. Sicurezza nelle riparazioni Le riparazioni degli elettrodomestci possono essere effettuate esclusivamente da elettricisti specializzati. Riparazioni eseguite in modo non appropriato possono essere fonte di gravi pericoli per l’utente. Se il cavo di alimentazione è danneggiato, la sostituzione deve essere eseguita dal produttore, da un negoziante specializzato o da una persona adeguatamente qualificata, onde evitare qualsiasi pericolo. Se l’apparecchio è usato in modo non conforme allo scopo, o manovrato in modo errato, si declina qualsiasi rsponsabilità per eventuali danni.

Questa apparecchiatura è conforme alle seguenti Direttive CE:

• Direttiva Bassa tensione 2006/95/CE
• Direttiva EMC 89/336/EEC e successivi emendamenti 92/31/EEC e 93/68/EEC Prima della prima messa in funzione Leggere le avvertenze di sicurezza, per evitare pericoli per se stessi e danni all’apparecchio. 0 Infilare la spina nella presa. Prima della prima preparazione del caffè, sciacquare una volta il sistema di riscaldamento con tutta l’acqua contenuta nel serbatoio. Per far questo, pro-

(figura 2) 0 Estrarre il serbatoio dell’acqua verso l’alto dall’apparecchio (figura 2). 0 Aprire il coperchio del serbatoio. 0 Riempire il serbatoio dell'acqua esclusivamente con acqua fresca e limpida. Porre attenzione che il livello dell’acqua non si trovi sotto il contrassegno MIN (minimo) né sopra il contrassegno MAX (massimo). 0 Chiudere il coperchio. 0 Rimettere al suo posto il serbatoio dell’acqua e spingerlo verso il basso, in modo che si innnesti bene nell’apparecchio.

Si può anche sollevare il coperchio del serbatoio e rovesciarlo sul lato. Così si può riempire il serbatoio direttamente nell’apparecchio, per esempio con un bricco.

Non appena è stata raggiunta la temperatura di funzionamento, l’indicatore di temperatura emette luce continua. L’indicatore di temperatura può di nuovo lampeggiare durante il funzionamento, per indicare che l’apparecchio si riscalda di nuovo.

3. Riempimento del caffè

(figura 3, 4) 0 Prendere il portafiltro, girare indietro il proteggidita e mettere nel portafiltro il filtro per 1 o 2 tazzine (Bild 3). Solo EEA 130: Se si usano porzioni in capsula, usare il filtro corispondente (figura 1/M e figura 5). 0 Riempire il filtro con il caffè macinato. Usare: 1 dosatore pieno per il filtro da 1 tazzina, 2 dosatori pieni per il filtro da 2 tazzine. 0 Premere leggermente il caffè macinato con il pestello (figura 1/J) nel filtro (figura 4). Porre attenzione che, dopo aver premuto, il filtro sia pieno di caffè fino al bordo. Pulire il bordo del filtro dal caffè.

Non schiacciare troppo il caffè macinato nel filtro! In questo caso, il passaggio può ridursi fortemente. (Vedi anche sotto „Cosa fare, se ...“) Se si macina il caffè in casa, scegliere il grado di macinazione „medio“.

4. Inserire il portafiltro girandolo

(figura 6, 7) 0 Posizionare il portafiltro nell’anello di tenuta del filtro in modo che il manico del portafiltro si trovi sotto il triangolo bianco di sinistra (figura 6,“1“). 0 Girare il portafiltro verso destra fino all’arresto (figura 6,“2“), in modo che il manico sia rivolto in avanti e si trovi sotto la riga bianca tra i due punti (figura 7,“3“).

L’apparecchio deve aver raggiunto la temperatura di funzionamento (l’indicatore di temperatura verde, figura 1/C emette luce continua). 0 Girare il selettore (figura 1/E) sul simbolo . L’acqua passa ora ad alta pressione attraverso il caffè macinato.

Poco dopo l’avviamento, il procedimento di cottura è interrotto per alcuni secondi. Il caffè macinato si inumidisce, in modo che l’aroma si può sviluppare meglio. Poi prosegue il procedimento di cottura. 0 Quando è stata preparata la quantità desiderata di caffè, riportare il selettore a sinistra sulla posizione "•".

Dopo ogni preparazione di caffè, o dopo ogni prelievo di vapore, se il selettore è stato portato in posizione „•“, l’acqua rimanente è addotta alla vaschetta gocciolatoio. Ogni altra tazzina di caffè è preparata con acqua fresca. Così si ottiene sempre il miglior caffè. Per questo, la vaschetta gocciolatoio deve essere vuotata regolarmente.

7. Toglire il portafiltro (figura 9)

0 Girare il portafiltro verso sinistra e togliero dal suo anello di tenuta. 0 Girare il proteggidita in avanti e tenerlo premuto. Espellere il caffè macinato usato dal portafiltro o dal filtro (figura 9). 0 Sciacquare il portafiltro ed il filtro con acqua calda. Non lavare il portafiltro nella lavastoviglie!

Se non si usa l’apparecchio per lungo tempo, non riavvitare il portafiltro. Con questo si prolunga la durata della guarnizione della testina di riscaldamento.

5. Piazzare le tazzine (figura 8)

0 Piazzare una o due tazzine da caffè sotto gli sbocchi del portafiltro (figura 8).

Produzione di vapore / schiumatura del latte (figure 10, 11) Preparazione del cappuccino Riempire una grande tazza da caffè con ½ o ¾ di espresso. Versargli sopra il latte schiumato. Spargere un po’ di polvere di cacao sulla schiuma del latte. Il vapore caldo può essere usato per schiumare il latte per il cappuccino e per riscaldare liquidi.

1. Accendere l’apparecchio

0 Infilare la punta in dotazione sull’ugello di schiumatura (figura 10). 0 Accendere l’apparecchio con / l’interruttore (figura 1/A). Attendere fin quando l’apparecchio ha raggiunto la sua temperatura di funzionamento e l’indicatore di temperatura verde (figura 1/C) emette luce continua.

2. Produzione di vapore/

Schiumatura del latte 0 Versare il latte o il liquido da riscaldare in un recipiente resistente al calore. 0 Immergere l’ugello di schiumatura nel latte o nel liquido da riscaldare (figura 11). 0 Girare il selettore (figura 1/E) a sinistra sul simbolo . L’indicatre di temperatura verde (figura 1/C) lampeggia e l’apparecchio comincia a produrre vapore. All’inizio possono ancora uscire alcune gocce d’acqua calda dall’ugello. Importante: L’ugello di schiumatura non deve toccare il fondo del recipiente, per non impedire l’uscita del vapore. 0 Per arrestare l’uscita del vapore, girare di nuovo a destra il selettore (figura 1/E) nella posizione „•“. 0 Togliere il recipiente con il liquido schiumato e portare di nuovo il selettore per alcuni secondi sul simbolo . Con questo si eliminano dall’ugello gli eventuali resti di latte o di altro liquido. Attenzione! Il vapore è caldo.

Per una schiuma fine e cremosa di latte, usare preferibilmente del latte magro (scremato) freddo. Pulizia e cura Cura quotidiana Consigliamo di sciacquare il sistema ogni giorno, prima del primo espresso e dopo l’ultimo, per circa 10 secondi senza caffè macinato, per evitare che vi si fermino delle particelle di caffè. Per far questo, procedere come per la preparazione del caffè, ma senza caffè macinato. 0 Portare quindi brevemente il selettore (figura 1/E) sulla posizione . 0 Vuotare il serbatoio dall’acqua rimanente. Pulizia (figura 12 – 16)

Prima di ogni pulizia, spegnere l’apparecchio e toglire la spina dalla presa! Non pulire le parti dell’apparecchio nella lavastoviglie! Pulire tutte le superfici della macchina con un panno umido. Non usare detergenti corrosivi o abrasivi. Sciacquare il serbatoio dell’acqua almeno una volta alla settimana in acqua normale. Pulire ogni tanto il filtro da 1 tazzina e quello da 2 tazzine con una spazzola. Ugello di schiumatura Togliere la punta dall’ugello e sciacquarla in acqua normale. Pulire l’ugello di schiumatura con un panno umido. Con l’utensile di servizio (figura 1/H) si può svitare la testa dell’ugello per pulirla o rimuovere il calcare. Vaschetta gocciolatoio e griglia di sgocciolamento Quando l’indicatore di livello (figura 1/ R) spunta fuori dalla griglia di sgocciolamento, questa deve essere vuotata. 822_949_384 EEA120_130_Elux.book Seite 51 Freitag, 28. Dezember 2007 5:42 17

0 Prendere la griglia di sgocciolamento per i suoi fori. Estrarla e sciacquarla in acqua corrente (figura 12). 0 Per vuotarla, prendere la vaschetta gocciolatoio dai due lati e tirarla in avanti dall’apparecchio (figura 13). 0 Togliere l’inserto di plastica e sciacquare entrambi in acqua corrente (figura 14). 0 Rimettere l’inserto di plastica nella vaschetta gocciolatoio. 0 Spingere indietro la vaschetta gocciolatoio pulita nell’apparecchio ed applicare la griglia di sgocciolamento. Pulizia del filtro di riscaldamento Nella testina di riscaldamento si trova il filtro di riscaldamento, attraverso il quale esce l’acqua calda. Controllare di tanto in tanto se i fori del filtro di riscaldamento sono ostruiti da particelle di caffè. Se i fori sono ostruiti: 0 Svitare il filtro di riscaldamento con una moneta (figura 15). 0 Estrarre il filtro di riscaldamento e la guarnizione (figura 16/1) e rimuovere la guarnizione del filtro di riscaldamento (figura 16/2). 0 Pulire il filtro di riscaldamento con acqua calda ed una spazzola. 0 Sciacquare la guarnizione con acqua calda. Se l’apparecchio deve essere trasportato a temperature sotto zero: 0 Vuotare il serbatoio dell’acqua. 0 Portare il selettore (figura 1/E) in posizione e far “evaporare” l’apparecchio. Rimozione del calcare Se il caffè scorre con insolita lentezza attraverso il filtro, è tempo di rimuovere il calcare. Consigliamo di rimuovere il calcare dalla macchina ogni tre mesi. Se l’acqua locale è dura, la rimozione del calcare deve essere eventualmente effettuata più spesso.

Consigliamo le pastiglie decalcificanti originali Electrolux (PNC 900 195 537/7). Importante: Prima della rimozione del calcare, togliere il filtro di riscaldamento (figura 1/T) e la sua guarnizione, come descritto nel capitolo „ Pulizia del filtro di riscaldamento “ (figure 15, 16). Versare nel serbatoio prima l’acqua e poi il decalcificante, mai viceversa. Si devono usare almeno 0,5 l d’acqua. Il decalcificatore deve essere dosato in corrispondenza. Estrarre la spina dalla presa e lasciar raffreddare l’apparecchio. Applicare il portafiltro senza filtro. Mettere sotto il portafiltro un recipiente abbastanza grande. Infilare la presa nella spina ed accendere l’apparecchio. Portare il selettore (figura 1/E) in posizione e far passare circa 1/3 della soluzione decalcificante attraverso il sistema. Spegnere quindi l’apparecchio e lasciar agire la soluzione decalcificante per circa 10 minuti. Far quindi passare il resto attraverso il sistema. Pulire quindi accuratamente il serbatoio dell’acqua. Riempire il serbatoio con acqua fresca e farla passare tutta attraverso il sistema. Con forte incrostazione, ripetere il procedimento. Dopo la rimozione del calcare, rimettere a posto il filtro di riscaldamento e la guarnizione.

• la temperatura del caffè è troppo bassa: – Eseguire un procedimento di cottura senza caffè macinato, ma con filtro e portafiltro, per preriscaldare il sistema. – Preriscaldare le tazzine. – Rimuovere il calcare dalla macchina.
• la velocità di passaggio si riduce sensibilmente: – Non comprimere troppo il caffè macinato nel filtro. – Non macinare il caffè troppo fine (grado di macinazione „medio“). – Rimuovere il calcare dalla macchina.
• il caffè fuoriesce lateralmente dal portafiltro: – Assicurarsi che il portafiltro sia inserito correttamente nell’anello di tenuta. – Girare un po’ più a fondo il portafiltro nell’anello di tenuta. – Pulire il bordo del portafiltro dal caffè macinato.
• il caffè non esce: – Assicurarsi che il serbatoio dell’acqua sia pieno ed inserito correttamente. – Assicurarsi che il portafiltro sia inserito correttamente nell’anello di tenuta. – Assicurarsi che il selettore (figura 1/E) sia stato portato a destra sulla posizione – Non comprimere troppo il caffè macinato nel filtro. – Pulire il filtro di riscaldamento. – Rimuovere il calcare dalla macchina.
• la produzione di crema peggiora: – Assicurarsi che nel filtro vi sia una quantità sufficiente di caffè macinato. – Utilizzare sempre caffè macinato fresco. – Compattare leggermente il caffè macinato.

• si forma poca schiuma emulsionando il latte: – Usare sempre del latte magro (scremato) freddo. – Pulire l’ugello di schiumatura.
• il passaggio aumenta: – Il caffè è macinato troppo grossolano: – Assicurarsi che nel filtro vi sia una quantità sufficiente di caffè macinato.
• la macchina da caffè si spegne durante il funzionamento: La pompa dell’apparecchio è dotata di una protezione termica, che la protegge dal surriscaldamento. La protezione termica interrompe il funzionamento della macchina se questa è fatta funzionare troppo a lungo senza interruzioni, o se la pompa ha funzionato senza acqua. – Mettere l’interruttore acceso/spento su „Spento“ ed estrarre la spina dalla presa. – Far raffreddare la macchina per almeno 20 minuti. Aggiungere acqua. – Allacciare l’apparecchio alla rete ed accenderlo. Se ora l’apparecchio non funziona di nuovo, rivolgersi al servizio clienti. Dati tecnici
• Tensione di rete: 230–240 V, 50 Hz
• Potenza assorbita: 1250 W (vedi targhetta sul lato inferiore dell’apparecchio.) 822_949_384 EEA120_130_Elux.book Seite 53 Freitag, 28. Dezember 2007 5:42 17

Materiale di imballaggio I materiali di imballaggio sono ecologici e riciclabili. Gli elementi in materiale plastico sono contrassegnati ad es. >PE< (polietilene), >PS< (polistirolo espanso), ecc. Smaltite i materiali di imballaggio a seconda del loro contrassegno conferendoli negli appositi contenitori sistemati presso le discariche comunali.

Vecchio elettrodomestico

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
