KASUTUSJUHEND EEA120 AEG-ELECTROLUX

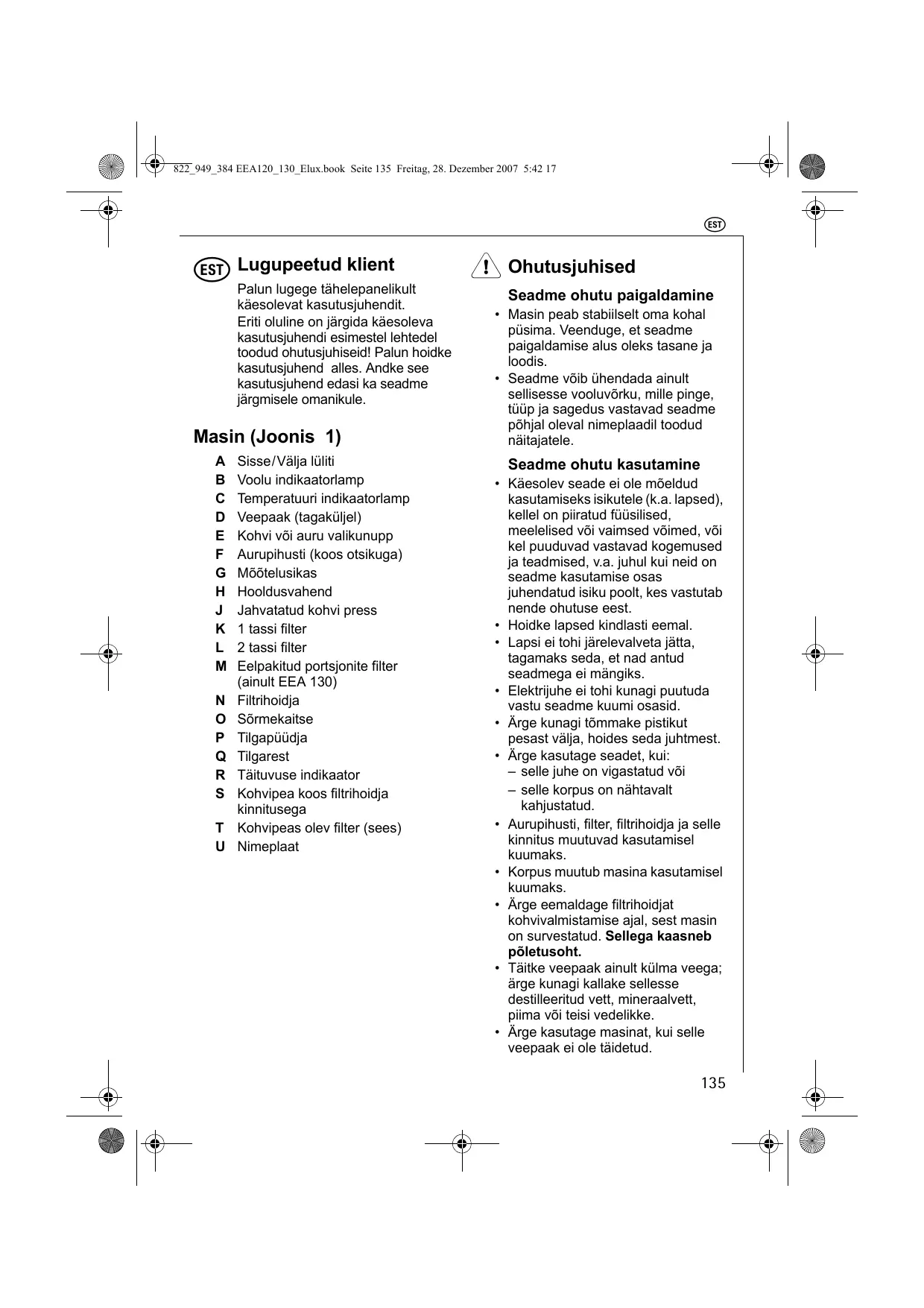

822_949_384 EEA120_130_Elux.book Seite 135 Freitag, 28. Dezember 2007 5:42 17 Lugupeetud klient Palun lugege tähelepanelikult käesolevat kasutusjuhendit. Eriti oluline on järgida käesoleva kasutusjuhendi esimestel lehtedel toodud ohutusjuhiseid! Palun hoidke kasutusjuhend alles. Andke see kasutusjuhend edasi ka seadme järgmisele omanikule. Masin (Joonis 1)

Sisse/Välja lüliti Voolu indikaatorlamp Temperatuuri indikaatorlamp Veepaak (tagaküljel) Kohvi või auru valikunupp Aurupihusti (koos otsikuga) Mõõtelusikas Hooldusvahend Jahvatatud kohvi press 1 tassi filter 2 tassi filter Eelpakitud portsjonite filter (ainult EEA 130) Filtrihoidja Sõrmekaitse Tilgapüüdja Tilgarest Täituvuse indikaator Kohvipea koos filtrihoidja kinnitusega Kohvipeas olev filter (sees) Nimeplaat

• Masin peab stabiilselt oma kohal püsima. Veenduge, et seadme paigaldamise alus oleks tasane ja loodis.
• Seadme võib ühendada ainult sellisesse vooluvõrku, mille pinge, tüüp ja sagedus vastavad seadme põhjal oleval nimeplaadil toodud näitajatele. Seadme ohutu kasutamine
• Käesolev seade ei ole mõeldud kasutamiseks isikutele (k.a. lapsed), kellel on piiratud füüsilised, meelelised või vaimsed võimed, või kel puuduvad vastavad kogemused ja teadmised, v.a. juhul kui neid on seadme kasutamise osas juhendatud isiku poolt, kes vastutab nende ohutuse eest.
• Hoidke lapsed kindlasti eemal.
• Lapsi ei tohi järelevalveta jätta, tagamaks seda, et nad antud seadmega ei mängiks.
• Elektrijuhe ei tohi kunagi puutuda vastu seadme kuumi osasid.
• Ärge kunagi tõmmake pistikut pesast välja, hoides seda juhtmest.
• Ärge kasutage seadet, kui: – selle juhe on vigastatud või – selle korpus on nähtavalt kahjustatud.
• Aurupihusti, filter, filtrihoidja ja selle kinnitus muutuvad kasutamisel kuumaks.
• Korpus muutub masina kasutamisel kuumaks.
• Ärge eemaldage filtrihoidjat kohvivalmistamise ajal, sest masin on survestatud. Sellega kaasneb põletusoht.
• Täitke veepaak ainult külma veega; ärge kunagi kallake sellesse destilleeritud vett, mineraalvett, piima või teisi vedelikke.
• Ärge kasutage masinat, kui selle veepaak ei ole täidetud.

822_949_384 EEA120_130_Elux.book Seite 136 Freitag, 28. Dezember 2007 5:42 17 jahvatatud kohvi filtrisse. Asetage tilgaresti (joonis 1/Q) keskele ja aurupihusti alla (joonis 1/F) võimalikult suur anum.

• Ärge kasutage masinat ilma aluskandiku või tilgarestita. Masina ohutu puhastamine
• Enne hooldust või puhastamist tuleb seade välja lülitada ja vooluvõrgust lahti ühendada.
• Järgige katlakivi eemaldamise juhiseid.
• Ärge kastke seadet vette. Espresso valmistamine Pärast valmimist peaks espresso olema kaetud tiheda, vahuse kihiga, ehk kreemiga. Aromaatse, kreemiga espresso saamiseks on oluline värske, puhas vesi, õige suurusega jahvatus ja õige veetemperatuur. Masina ohutu parandamine Elektriseadmeid võivad parandada ainult vastavalt kvalifitseeritud hooldustehnikud. Masina ebaõige parandamisega kaasnevad olulised ohud selle kasutajale . Kui toitejuhe on kahjustatud, siis tuleb see ohu vältimiseks tootja või hooldustehniku või sarnaselt kvalifitseeritud isiku poolt välja vahetada. Tootja ei võta endale vastutust kahjude eest, mis on tingitud seadme ebaõigest või mitteotstarbelisest kasutamisest.

Käesolev seade vastab järgmistele EÜ direktiividele:

• Madalpinge direktiiv 2006/95/EC
• Elektromagnetilise ühilduvuse direktiv 89/336/EMÜ, k.a. parandused 92/31/EMÜ ja 93/68/EMÜ Enne masina esmakordset kasutamist Palun lugege ohutusjuhiseid, et ära hoida ohtu endale ja kahjustusi masinale. 0 Ühendage toitepistik seinakontakti. Enne esimese espresso valmistamist peaksite te kuumutussüsteemi üks kord läbi loputama, täites selle veega. Toimige täpselt nii nagu on kirjeldatud peatükis “Espresso valmistamine” ja “Piima vahustamine”, kuid ärge pange

0 Tõmmake paak üles ja masinast välja (joonis 2). 0 Avage paagi kaas. 0 Täitke veemahuti ainult värske, külma veega. Veenduge, et veetase ei oleks allpool MIN (miinimum) joont või üle MAX (maksimum) joone. 0 Sulgege paagi kaas. 0 Asetage veepaak tagasi ja suruge seda allapoole kuni see on kindlalt masina sees.

Te võite paagikaane ka üles tõsta ja selle kõrvale keerata. See võimaldab teil täita veepaaki, kui see on masinas, nt kasutades selleks kannu.

2. Seadme sisselülitamine

0 Lülitage seade sisse, kasutades sisse/välja lülitit (joonis 1/A). Süttib voolu indikaatorlamp (joonis 1/B, punane) ja temperatuuri indikaator (joonis 1/C, roheline) hakkab vilkuma. Temperatuuri indikaator süttib töötemperatuuri saavutamisel. Temperatuuriindikaator võib vilkuda ka seadme kasutamise ajal, näidates seda, et toimub ülessoojendamine. 822_949_384 EEA120_130_Elux.book Seite 137 Freitag, 28. Dezember 2007 5:42 17

3. Espressojahvatuste

lisamine (joonised 3, 4) 0 Võtke filtrihoidja, keerake sõrmekaitse tagasi ja asetage filtrihoidjasse 1 tassi või 2 tassi filter (joonis 3). Ainult EEA 130: Eelpakitud portsjonite kasutamisel sisestage eelpakitud portsjonite filter (joonis 1/M ja joonis 5). 0 Täitke filter espresso jahvatusega. Kasutage: 1 täis mõõtelusikas 1 tassi filtri jaoks, 2 täis mõõtelusikat 2 tassi filtri jaoks. 0 Suruge espressopulber kergelt filtrisse (joonis 4), kasutades selleks jahvatatud kohvi pressi (joonis 1/J). Veenduge, et kohvi vajutamise järel oleks filter endiselt pulbriga servani täidetud. Pühkige pulbrijäägid filtriservalt ära.

Masin peab olema saavutanud töötemperatuuri (roheline tuli põleb, joonis 1/C). 0 Keerake valikunupp (joonis 1/E) märgile . Nüüd surutakse vesi suure survega läbi espressojahvatuse.

Enne tegelikku tõmbamist niisutatakse jahvatatud kohvi, et selle aroom maksimaalselt kätte saada. Seejärel jätkub tõmbamisprotsess. 0 Soovitud koguse saamise järel keerake valikunupp uuesti asendisse “•”.

Ärge suruge pulbrit liiga tugevalt filtrisse. See võib oluliselt vähendada vee läbivoolu kohvist. (Vt ka “Mida teha kui…”) Iga kord, kui espresso tegemise või auru kasutamise järel keeratakse valikunupp asendisse “•”, juhib see järelejäänud vee aluskandikule. Iga täiendav tassitäis kohvi tehakse värske veega. Just nõnda on võimalik saada täielikku espressonaudingut. Seetõttu peab aluskandikut regulaarselt tühjendama.

Kui te teete espressojahvatuse ise, siis valige “keskmine” jämedusaste.

4. Filtrihoidja külgekeeramine

(Joonised 6, 7) 0 Asetage filtrihoidja filtri kinnitusse nõnda, et filtrihoidja käepide asetseks vasaku valge kolmnurga all (joonis 6,“1“). 0 Lükake filtrihoidja nii kaugele paremale kui võimalik (joonis 6,“2“), nõnda et käepide oleks kahe punkti vahel oleva valge joone all (joonis 7,“3“).

5. Tassi(de) asetamine

(Joonis 8) 0 Asetage üks või kaks tassi filtrihoidja avauste alla (joonis 8).

0 Lükake filtrihoidja vasakule ja kinnitusest välja. 0 Lükake sõrmekaitset edasi ja hoidke seda all. Koputage kasutatud espressopulber filtrihoidjast ja filtrist välja (joonis 9). 0 Loputage filtrihoidjat ja filtrit sooja veega. Filtrihoidjat ei tohi puhastada nõudepesumasinas!

Kui seadet ei kasutata pikemat aega, siis ärge keerake filtrihoidjat tagasi masina külge. See aitab pikendada kohvipea küljes oleva tihendi tööiga.

822_949_384 EEA120_130_Elux.book Seite 138 Freitag, 28. Dezember 2007 5:42 17 Auru tekitamine/piima vahustamine (Joonised 10, 11) Cappuccino valmistamine Täitke suur kohvitass ½ kuni ¾ ulatuses espressoga. Kallake vahustatud piim peale. Puistake piimavahu peale veidi kakaod. Kuuma auruga saab vahustada piima cappuccino jaoks või kuumutada vedelikke.

1. Lülitage masin sisse

0 Paigaldage komplektis olev otsik aurupihusti otsa (joonis 10). 0 Lülitage masin sisse, kasutades sisse/välja lülitit (joonis 1/A). Oodake kuni masin on saavutanud töötemperatuuri ja roheline temperatuuriindikaator (joonis 1/C) on süttinud.

2. Auru tekitamine/piima

vahustamine 0 Valage kuumakindlasse anumasse veidi piima või muud kuumutatavat vedelikku. 0 Pistke aurupihusti piima või muu kuumutatava vedeliku sisse (joonis 11). 0 Keerake valikunupp (joonis 1/E) vasakule, märgi peale. Roheline temperatuurindikaator (joonis 1/C) vilgub ja masin hakkab auru tekitama. Alguses võib otsikust tulla ka paar tilka vett. Tähtis teave: Selleks, et aur pääseks otsikust välja, ei tohi otsik puutuda vastu anuma põhja. 0 Lõpetage auru väljastamine, keerates valikunuppu (joonis 1/E) tagasi paremale, asendisse “•”. 0 Asetage aurutatud vedelik ühele poole ja keerake auru valikulüliti mõneks sekundiks tagasi märgi peale. See eemaldab otsikust piima või muu vedeliku jäänused. Ettevaatust: Aur on kuum.

Peene, kreemja piimavahu saamiseks on kõige parem kasutada, jahutatud, madala rasvasisaldusega piima. Puhastamine ja hooldus Igapäevane hooldus Me soovitame iga päev enne esimest ja pärast viimast espressot süsteemi umbes 10 sekundit ilma espressojahvatuseta loputada, et kohvi ära hoida kohviosakeste kogunemist masinasse. Toimige nii nagu espresso valmistamisel, ainult et jätke espressojahvatus sisse panemata. 0 Keerake valikunupp (joonis 1/E) hiljem korraks asendisse . 0 Kallake järelejäänud vesi veepaagist välja. Puhastamine (joonised 12 - 16)

Enne masina puhastamist tuleb see välja lülitada ja vooluvõrgust lahti ühendada. Ärge puhastage seadme ühtegi osa nõudepesumasinas. Pühkige seadme kõiki pindasid niiske lapiga. Ärge kasutage tugevaid või abrasiivseid puhastusvahendeid. Loputage veepaaki vähemalt üks kord nädalas tavalise loputusveega. Puhastage 1 ja 2 tassi filtreid aegajalt harjaga. Aurupihusti Eemaldage otsik aurupihusti küljest ja loputage otsikut tavalise loputusveega. Pühkige aurupihusti niiske lapiga puhtaks. Te võite kasutada hooldusvahendit (joonis 1/H), et pihusti otsikut selle puhastamiseks või katlakivi eemaldamiseks lahti keerata. 822_949_384 EEA120_130_Elux.book Seite 139 Freitag, 28. Dezember 2007 5:42 17

Tilgarest ja aluskandik Aluskandikut peab tühjendama siis, kui tasemenäidik (joonis 1/R) hakkab üle tilgaresti ulatuma. Lükake sõrmed tilgaresti avadesse. Eemaldage tilgarest ja loputage seda jooksva vee all (joonis 12). Aluskandiku tühjendamiseks hoidke seda mõlemast otsast ja tõmmake ettepoole ning masinast välja (joonis 13). Eemaldage plastikkinnitus ja loputage ka seda jooksva vee all (joonis 14). Paigaldage plastikkinnitus aluskandikule tagasi. Lükake puhas aluskandik masinasse tagasi ja asetage tilgarest tagasi oma kohale. Kohvifiltri puhastamine Kontrollige aeg-ajalt, et kohvifiltri avad ei oleks kohviosakeste poolt ummistatud. Kohvifilter asub kohvipea all. Kui avad on ummistunud, siis: Keerake kohvifilter metallraha abil lahti (joonis 15). Eemaldage kohvifilter koos tihendiga (joonis 16/1) ning seejärel eemaldage tihend filtri küljest (joonis 16/2). Puhastage kohvifilter sooja vee ja harjaga. Loputage tihendit sooja veega. Kui masinat transporditakse miinuskraadide juures, siis: 0 Tühjendage veepaak. 0 Keerake valikunupp (joonis 1/E) asendisse ja laske seadmel kuivada.

elate piirkonnas, kus on suure karedusega vesi, siis peab katlakivi eemaldamist tihemini teostama.

Katlakivi eemaldamine Kui espresso voolab läbi filtri tavalisest aeglasemalt, siis on õige aeg seadet katlakivist puhastada. Me soovitame masinat puhastada üks kord kolme kuu jooksul. Kui te

Me soovitame kasutada ainult Electroluxi katlakivi eemaldamise tablette (PNC 900 195 537/7). Tähtis teave: Enne katlakivi eemaldamist tuleb eemaldada kohvifilter (joonis 1/T) ja filtri tihend, nagu on kirjeldatud peatükis “Kohvifiltri puhastamine” (joonised 15, 16). Kallake veepaaki esmalt vesi ja seejärel lisage katlakivieemaldit; ärge kunagi toimige vastupidises järjekorras. Kasutama peab vähemalt 0,5 liitrit vett. Selle järgi tuleb lisada ka katlakivieemaldit. Tõmmake masina pistik seinakontaktist välja ja laske masinal jahtuda. Asetage filtrihoidja oma kohale ilma filtrita. Asetage filtrihoidja alla piisavalt suur anum. Sisestage pistik seinakontakti ja lülitage seade sisse. Seejärel keerake valikunupp (joonis 1/E) asendisse ja laske umbes 1/3 katlakivieemaldist läbi süsteemi voolata. Nüüd lülitage masin välja ja laske katlakivieemaldi lahusel umbes 10 minutit toimida. Loputage ülejäänud katlakivieemaldi lahusega kohvipead. Seejärel puhastage põhjalikult veepaaki. Täitke veepaak värske veega ja laske kogu veel voolata üle kohvipea. Korrake toimingut, kui masinas on palju katlakivi. Pärast masina puhastamist katlakivist paigaldage kohvifilter ja tihend tagasi.

822_949_384 EEA120_130_Elux.book Seite 140 Freitag, 28. Dezember 2007 5:42 17 Mida teha kui...

• espresso temperatuur on liiga madal: – Teostage kohvivalmistamise toimingut ilma espressojahvatuseta, kuid kasutage filtrit ja filtrihoidjat, et süsteemi eelsoojendada. – Soojendage tasse. – Puhastage seade katlakivist.
• voolukiirus väheneb oluliselt: – Ärge suruge pulbrit liiga tugevalt filtrisse. – Ärge jahvatage espressojahvatust liiga peeneks (“keskmine” jämedus). – Puhastage seade katlakivist.
• espresso voolab filtrihoidja serva vahelt välja: – Veenduge, et filtrihoidja on korralikult kinnituspesasse asetatud. – Lükake filtrihoidjat veidi tugevamini kinnituspesasse. – Pühkige pulbrijäägid filtrihoidja servalt ära.
• masinast ei tule espressot: – Veenduge, et veepaak on täis ja korralikult oma kohal. – Veenduge, et filtrihoidja on korralikult kinnituspesasse asetatud. – Kontrollige, et valikunupp (joonis 1/E) oleks keeratud paremale, asendisse – Ärge suruge pulbrit liiga tugevalt filtrisse. – Puhastage kohvifilter. – Puhastage seade katlakivist.
• enam ei teki kreemi nõnda nagu peaks: – Veenduge, et filtris on piisavalt espressopulbrit. – Kasutage alati värsket espressojahvatust. – Suruge õrnalt espressopulbrit.

• piima aurustamisel tekib liiga vähe piimavahtu: – Kasutage alati jahutatud, värsket ja madala rasvasisaldusega piima. – Puhastage aurupihusti.
• vool suureneb: – espressojahvatus on liiga jäme: – Veenduge, et filtris on piisavalt espressopulbrit.
• kohvimasin lülitab end töötamise ajal välja: Masina pump on varustatud temperatuurikaitsmega, mis kaitseb masinat ülekuumenemise eest. Temperatuurikaitse katkestab masina töö, kui masin on liiga kaua töötanud, või kui pump töötab ilma veeta. – Vajutage sisse / välja lüliti asendisse “väljas” ja eemaldage pistik seinakontaktist. – Laske masinal vähemalt 20 minutit jahtuda. Täitke veega. – Ühendage masin uuesti vooluvõrku ja lülitage sisse. Kui masin ikkagi ei tööta, siis võtke ühendust meie Klienditoe osakonnaga. Tehnilised andmed
• Võrgupinge: 230–240 V, 50 Hz
• Voolutarve: 1250 W (Vt Nimeplaati seadme all.) 822_949_384 EEA120_130_Elux.book Seite 141 Freitag, 28. Dezember 2007 5:42 17 Kõrvaldamine

Pakkematerjal Pakkematerjalid on keskkonnasõbralikud ja neid saab ümber töödelda. Plastikosad on tähistatud vastavate täheühenditega, nt >PE<, >PS<, jne. Palun viige pakkematerjalid vastavatesse prügikonteineritesse.

sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb seade elektri- ja elektroonikaseadmete ümbertöötlemiseks vastavale kogumispunktile üle anda. Tagades selle toote õige kõrvaldamise, aitate te ära hoida võimaikke kahjulikke mõjusid keskkonnale ja inimtervisele, mis võivad olla tagajärjeks selle toote ebaõige jäätmekäitluse korral. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.
