KASUTUSJUHEND DI7490M AEG-ELECTROLUX

Täname teid selle AEG toote valimise eest. Lõime toote, mis tagab teile aastateks laitmatu toimimise ning lisasime teie elu lihtsamaks ja kergemaks muutvaid innovaatilisi tehnoloogiaid – omadusi, mida te tavaliste seadmete juures ei pruugi leida. Leidke mõni minut aega ning lugege, kuidas seadmega parimaid tulemusi saavutada

LISASEADMED JA KULUTARVIKUD

AEG veebipoest leiate köik vajaliku, mida te oma AEG seadmete laitmatu väljanägemise ja heas töökorras hoidmise jaoks vajate. Koos laia valiku kvaliteedistandarditele vastavate lisatarvikutega, alates spetsialistidele möeldud kööginõudest kuni söögiriistade korvideni, pudelihoidjatest kuni örnade pesuesemete pesukottideni...

Visit the webshop at:

Kasutusjuhised kehtivad selle seadme mitmele versioonile. Seetõttu võite siit leida individuaalsete funktsioonide kirjeldusi, mis ei kehti teie spetsiifilisele seadmele

PAIGALDAMINE

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.

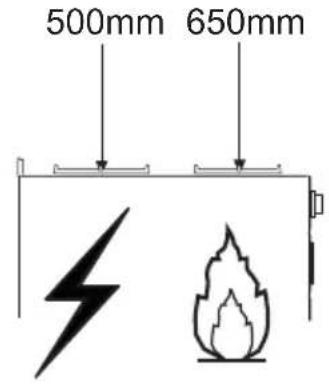

• Minimaalne ohutu vahemaa pliidi pinna ja pliidikummi vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömöötmete ja paigaldamise lõike).
• Veenduge, et vooluvõrgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule.
• I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse.
  Ühendage pliidikumm tömbelõõriga vähemalt 120 mm läbimõõduga toru abil. Tee lõõrini peab olema võimalikult lühike.
• Ärge ühendage pliidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõõridega.
• Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Köögil peab olema puhta õhu sisenemise garanteerimiseks otsene ühendus vaba õhuga.

KASUTAMINE

• Pliidikumm on loodud eksklusiivselt koduseks kasutamiseks köögilöhnade eemaldamiseks.
• Ärge kasutage seda kunagi eesmärkidel, mille jaoks see möeldud pole.

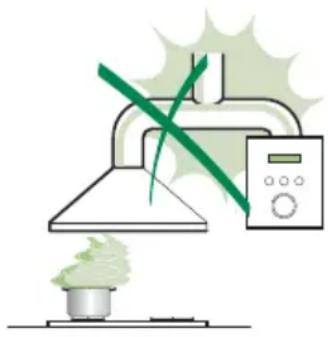

• Ärge jätke töötava pliidikummi alla kunagi kõrgeid avatud leeke.
• Reguleerige leekide tugevust nii, et need oleks suunatud ainult panni põhjale ega ei haaraks selle külgesid.
• Rasvas kuumutamisel tuleb seda pidevalt jälgida: ülekuumutatud öli võib põlema süttida.
• Ärge pliidikummi all flambeerige - tuleoht
• See seade ei ole möeldud kasutamiseks isikute poolt (sealhulgas lapsed), kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, välja arvatud juhul kui neid jälgib või juhendab nende ohutuse eest vastutav isik.
• Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.

HOOLDUS

• Enne hooldustööde teostamist lülitage seade välja või ühendage see võrgutoitest lahti.
• Määratud periodi möödumisel puhastage või vahetage filtrid (tuleoht).
• Puhastage pliidikummi niiske lapi ja neutraalse vedela puhastusvahendiga.

sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote otsite.

OMADUSED

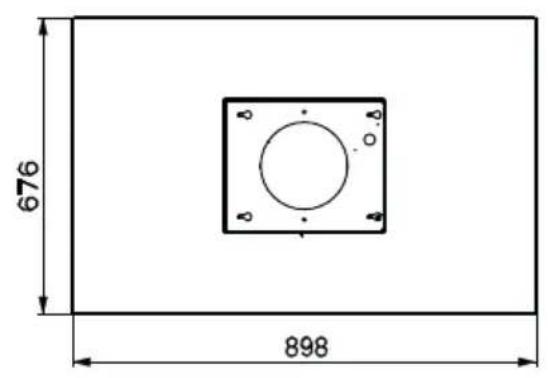

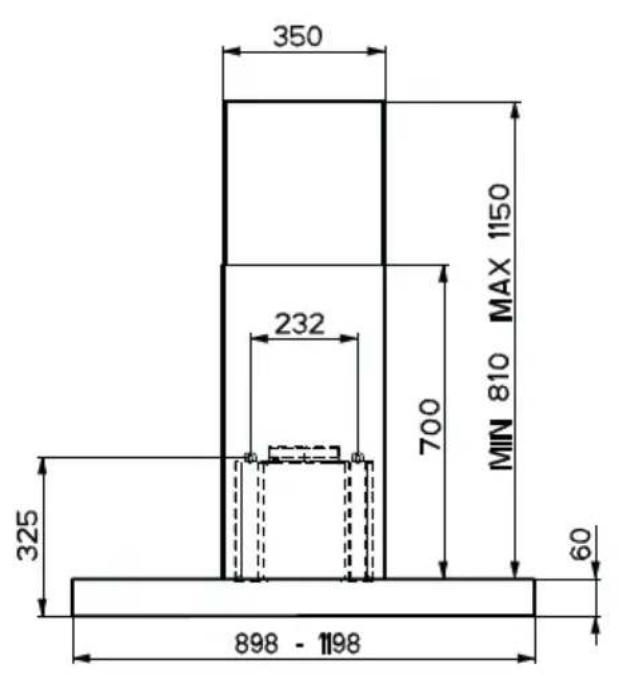

Mõõdud

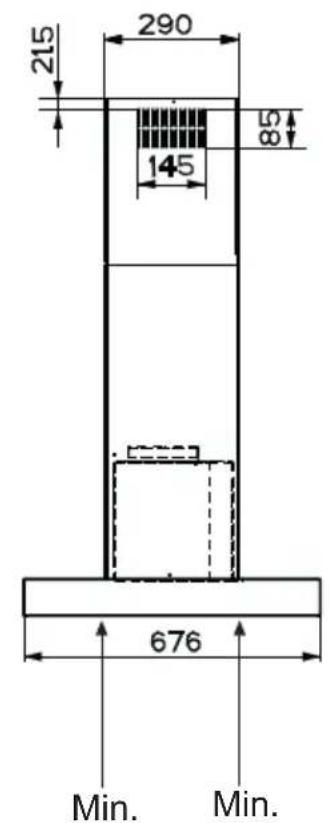

350 232 700 MIN 810 MAX 1150 325 60 898 - 1198

215 290 85 145 676 Min. Min.

676 898

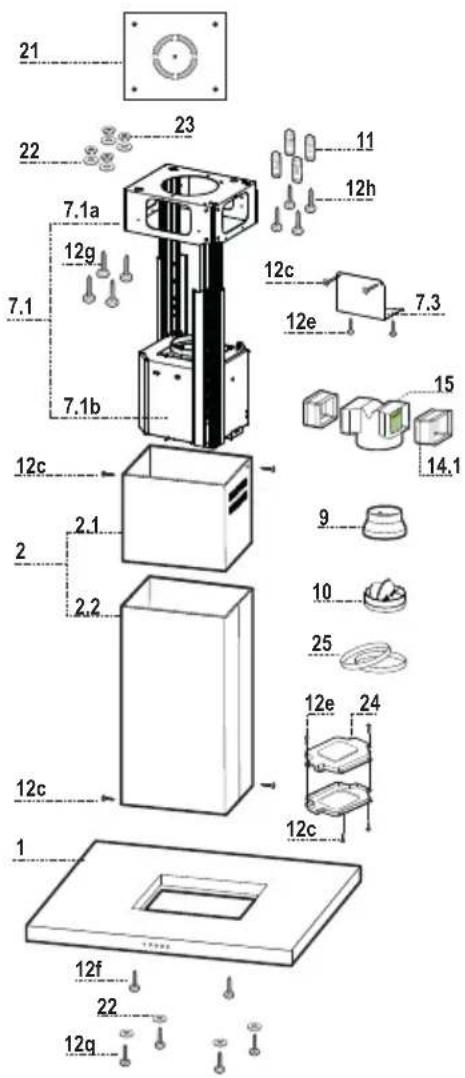

Viide Kogus Toote komponendidd

1 1 Pliidikummi kate koos järgmisega: Juhikud, Valgusti, Filtrid

2 1 Teleskoopkorsten, mis koosneb:

2.1 1 Korstna ülemine osa

2.2 1 Korstna alumine osa

7.1 1 Teleskoopraam koos tömbeventilaatoriga, mis koosneb:

7.1a 1 Ülemine raam

7.1b 1 Alumine raam

14.1 2 Öhuväljundi ühenduse pikendus

15 1 Öhuväljundi ühendus

24 1 Ühenduskarp

25 Voolikuklambrid (ei kuulu komplekti)

Viide Kogus Paigalduskomponendid

7.3 1 Öhuväljundi ühenduse kinnitusklamber

11 4 Tüüblid ø 10

12c 8 Kruvid 2.9 x 6.5

12e 4 Kruvid 2.9 x 9.5

12f 2 Kruvid M4 x 80

12g 4 Kruvid M6 x 80

12h 4 Kruvid 5.2 x 70

12q 4 Kruvid 3.5 x 9.5

21 1 Puurimisšabloon

22 8 Seibid ø 6.4

23 4 Mutrid M6

KogusDokumentatsioon

1 Kasutusjuhend

21 22 7.1a 12g 7.1 7.1b 12c 2 2.1 2.2 12c 1 12f 22 12g 11 12h 12c 12e 7.3 15 14.1 9 10 25 12e 24 12c

PAIGALDAMINE

Lae/riiuli puurimine ja raami kinnitamine

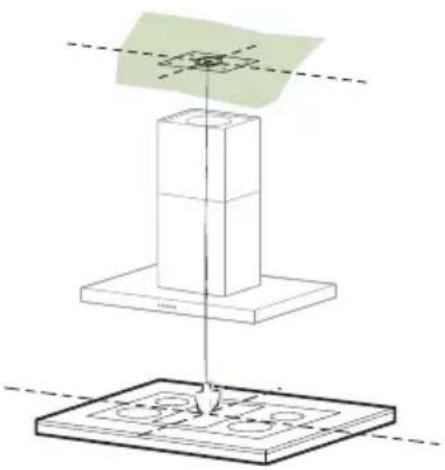

• Kasutage õhupuhasti keskkoha märkimiseks lakke/tugiriulile nöörloodi abi,
• Asetage kaasasolev puurimisšabloon 21 lakke/tugiriiulile, veenduge, et šabloon oleks õiges asendis, joondades šablooni teljed õhupuhasti telgedega.
• Märgistage šablooni aukude keskkohad.
• Puurige märgistatud punktidesse augud.
• Betoonlagede puhul puurige augud kruvi suurusele vastavate tüüblite jaoks.
• 20 mm läbimõõduga kärgtellislae puhul: puurige ø 10 mm (paigaldage kohe kaasasolevad tüüblid 11).
• Puittaladega lae puhul puurige vastavalt kasutatavatele puidukruvidele..
• Puitriuli puhul kasutage ø 7 mm puuri.
• Toitekaabli ava puurimiseks kasutage ø 10 mm puuri.
• Öhuväljutuse jaoks (torustikuga versioon) puurige vastavalt välise öhuimutoru ühenduse läbimõõdule.
• Paigaldage kaks järgnevat tüüpi kruvi, ristake need ja jätke need laest 4-5 mm välja ulatuma:
• Betoonlagede puhul kasutage kruvi suurusele vastavaid prunte (ei ole kaasas).
• Umbes 20 mm seinapaksusega öhkvahega kerglagede puhul, 12h kruvid, kaasas.
• Puittalaga lagede puhul, kasutage 4 puidukruvi (ei ole kaasas).
• Puitriiuli puhul, kasutage 4 kruvi 12g kruvi koos seibide 22 ja mutritega 23, kaasas.

RAAMI KINNITAMINE

• Vabastage kaks alumist lõõri kinnitavat kruvi ja eemaldage see alumise raami küljest.
• Vabastage kaks ülemist lõõri kinnitavat kruvi ja eemaldage see ülemise raami küljest.

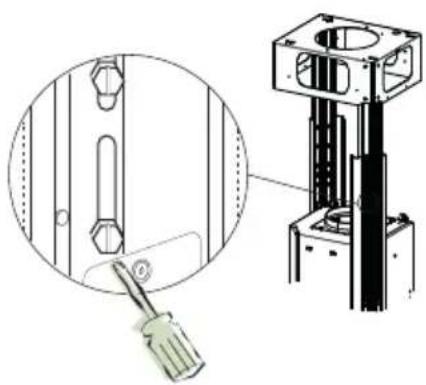

Kui te soovite raami körgust reguleerida, toimige all-järgnevalt:

• Keerake kahte tulpa ühendavad, raami kül'gedel paiknevad meeterkeermega kruvi lahti.
• Reguleerige raam vajaliku körguseni ning paigaldage seejärel köik eelnevalt eemaldatud kruvid tagasi.
• Sisestage ülemine lõõri tömbetoru ülevalt poolt ja jätke see raamile vabalt jooksma.
• Tõstke raam üles, sobitage raami avad kruvidele kuni avade lõppudeni.
• Pingutage kahe kruviga ja kinnitage teised kaks raa-miga kaasas olevat kruvi.

Enne kruvide lõplikku pingutamist on võimalik raami keerates reguleerida. Veenduge, et kruvid ei väljuks oma asemetelt soonega avades.

- Raami armatuur peab olema kindel, et pidada vastu öhupuhasti kaalule ja võimalikele seadmele mõjuva-test külglöökidest tulenevatele pingetele.

Lõpetuseks kontrolligem et põhi oleks stabiilne ka siis, kui raami painutatakse.

- Kõigil juhtudel, kus lagi ei ole riputuskohas piisavalt tugev, peab paigaldaja soetama lisatugevduse, kasu-tades selleks sobivaid plaate ja toetades osasid struk-tuurilt püsivate osade külge.

Torustikuga versiooni paigaldamisel ühendage pliidikumm lõõriga painduva või jäiga ø 150 või 120mm toru abil, selle valik jääb paigaldajale.

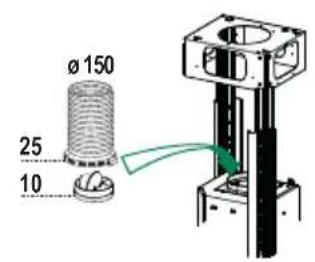

ø 150 mm toru paigaldamiseks

•Kalluti 10 paigaldamiseks
- Kinnitage toru kohale piisava hulga toruklambrite abil (ei ole kaasas).

ø 120 mm toru paigaldamiseks

• ø 120 mm öhuimuühenduse paigaldamiseks sisestage kallutile 10 siirdmikäärik 9.
• Kinnitage toru kohale piisava hulga toruklambrite abil (ei ole kaasas).
  •Eemaldage köik aktiivsöefiltrid.

Ø 150 25 10

ø 120 25 9 10

ÕHUVÄLJUND - RETSIRKULATSIOONIGA VERSION

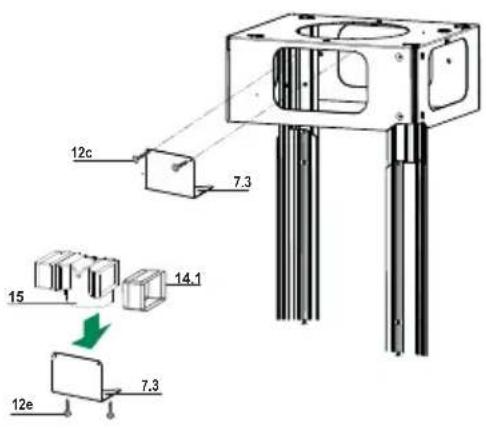

• Asetage ühenduse pikendused 14.1 ühenduse 15 kül-je sisse.
• Asetage ühendus 15 tugiklambrisse 7.3 ja kinnitage see kruvidega.
• Kinnitage tugiklamber 7.3, kinnitades selle kruvidega ülemise osa külge.
• Veenduge, et ühenduse pikenduste väljund 14.1 vas-taks nii horisontaalselt kui vertikaalselt korstna ava-dele.
• Ühendage ühendus 15 pliidikummi katte väljundiga jäiga või painduva ø 150 mm toru abil, mille valik toimub paigaldava tehniku äranägemisel.
• Veenduge, et paigaldatud oleks aktiivsöe-löhnafilter.

12c 7.3 15 14.1 12e 7.3

LÕÕRI MONTEERIMINE - PLIIDIKUMMI KORPUSE PAIGALDAMINE

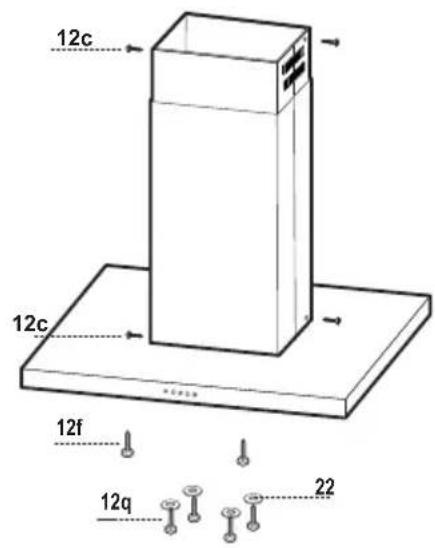

• Asetage korstna ülemine osa ja kinnitage ülaosa 2 lisa-tud kru-viga 12c (2,9 x 6,5) raami külge.
• Asetage sarnaselt ka korstna alumine osa ja kinnitage alaosa 2 lisatud kruviga 12c (2,9 x 6,5) raami külge.

Enne pliidikummi katte kinnitamist raami külge:

• Kruvige 2 kruvi 12f poolenisti raami allosa külgedes asuvates-se avadesse.
• Eemaldage pliidikummi kattest rasvafiltrid.
• Eemaldage köik aktiivsöefiltrid.

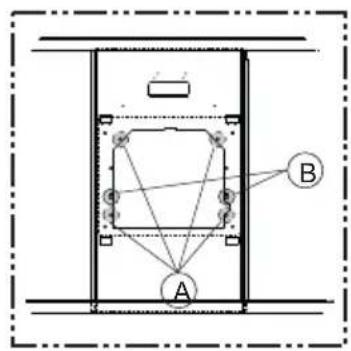

• Tõstke pliidikummi kate üles ja viige kruvid 12f pesadesse (A) nii kaugele kui võimalik.
• Kinnitage altpoolt töötades pliidikummi kate kaasasoleva 4 kruvi 12q ja 4 seibi 22 abil raamile (B), seejärel pinguldage köik kruvid kindlalt.

12c 12c 12f 12q 22

• Ühendage pliidikumm vörgutoitega vähemalt 3 mm kontaktivahega kahepooluselise lülitiga.
• Eemaldage rasvafiltrid (vt lõiku Hooldus) veendudes, et toitekaabli ühendus on ventilaatori küljele asetatud pessa õigesti sisestatud.
• Ühendage juhtimisühendus Cmd.
• Ühendage valgustuse ühendus Lux.

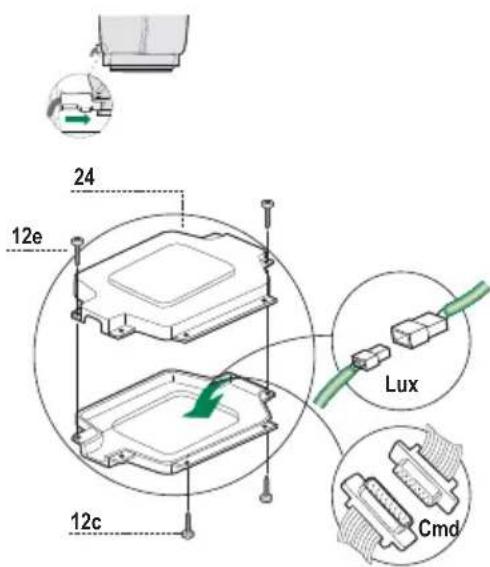

• Asetage ühendused harukarpi 24 ja sulgege see 2 lisa-tud kruviga 12e (2,9 x 9,5).
• Kinnitage harukarp pliidikummi korpusega 2 lisatud kruviga 12c (2,9 x 6,5).
• Retsirkulatsiooniga versioonil, paigaldage aktiivsöelöhnafilter.
  • Paigaldage rasvafiltrid tagasi.

24 12e 12c Lux Cmd

KASUTAMINE

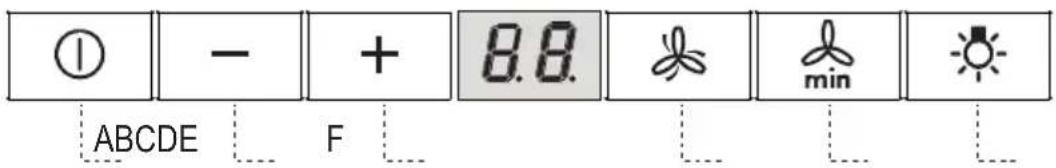

① - + 8.8 min ABCDE F

NUPP D	ISPLEI FUNKTSIOONID
A Kuvab määratud kiiruse Lülitab imemismootori sisse		ja välja
B Kuvab määratud kiiruse		Vähendab mootori kiirust V3→V2→V1
C Kuvab määratud kiiruse		Suurendab mootori kiirust V1→V2→V3
D Kuvab HIPunkt vilgub Käivitab maksimaalse imemiski		iiruse. 5 minuti järel pöördub kiirusautomaatselt tagasi eelnevale kiirusele. Selle funktsiooni saabdesaktiveerida nupule uuesti vajutamise teel (displei keskel asuvkoma vilgub).
E Kuvab pliidikummi väljalülitumiseni jäänud aja(maha loendamine) ja määratud kiiruse. Punktall paremal vilgub		Võimaldab seadme automaatse viitväljalülitamise (viivituse)määratud töökiirusest söltuva viivitusega.Kiirus 1 → viivitus 20 minutitKiirus 2 → viivitus 15 minutitKiirus 3 → viivitus 10 minutitTeile pakutud viivitusaega saab muuta, vajutades nupule korduvaltning valides ühe saadaval olevatest valikutest (5, 10, 15, 20, 25ja 30 minutit). Valitud aja lõpul lülitub seade automaatselt välja.Selle funktsiooni desaktiveerimiseks vajutage lihtsalt nuppu, kunivalitud on 0, või lülitage mootor välja.
F Lülitab plidi valgustussüsteemi sisse ja välja
G	Kuvab F	Tähistab metallist rasvafiltrite pesemise vajadust. Häire raken-dub pärast pliidikummi 100 töötunni pikkust kasutamist. Seenäit on nähtav ainult siis, kui mootor on välja lülitatud.Häirelähtestamiseks:Lülitage mootor välja ja vajutage nuppu D umbes3 sekundit, kuni displei välja lülitub.
H	Kuvab C	Tähistab aktiivsõefiltrite vahetamise ning ka metallist rasva-filtrite pesemise vajadust. Häire rakendub pärast pliidikummi200 töötunni pikkust kasutamist. See näit on nähtav ainult siis,kui mootor on välja lülitatud.See näit aktiveeritakse vastavaltaktiivsõefiltri hooldamise peatükis kirjeldatud protseduurile.Häirelähtestamiseks:Lülitage mootor välja ja vajutage nuppu D umbes3 sekundit, kuni displei välja lülitub.

WARTUNG

METALLIST RASVAFILTRID

Filtreid saab pesta nõudepesumasinas. Neid tuleb pesta kui displeile ilmub tähis F või igal juhul iga 2 kuu järel või pliidikummi eriti suurel kasutuskoormusel veel tihedamini.

Häire lähtestamine

• Lülitage välja pliidikumm ja valgustus.
  • Vajutage nuppu D kuni displei kustub.

Filtrite puhastamine

• Eemaldage filtrid ükshaaval, vajutades neid pliidikummi tagaosa suunas ning tömmates neid samal ajal alla.
• Filtrite pesemisel tuleb vältida nende igasugust pai-nutamist. Enne filtrite uuesti pliidikummi paigaldamist veenduge, et need on täiesti kuivad. (Filtri pinna värv vöib aja jooksul muutuda, kuid see ei möjuta filtri tõhusust.)
• Pidage filtrite pliidikummi paigaldamisel silmas, et need oleks paigaldatud öiges asendis käepidemega väljapoole.

Seda ei saa pesta ega regenereerida ning see tuleb vahetada, kui displeile ilmub sümbol C või hiljemalt iga 4 kuu järel.

Häiresignaali aktiveerimine

• Retsirkulatsiooniga pliidikummi versioonidel saab filtri küllastushäire aktiveerida paigaldamisel või kunagi hiljem.
  • Vajutage ja hoidke nuppu E (viivitus) 5 sekundit, kuni kinnituse näidule ilmumiseni.
  • C vilgub kaks korda - aktiivsöefiltri küllastushäire AKTIVEERITUD.
  • C vilgub ühe korra - aktiivsöefiltri küllastushäire DESAKTIVEERITUD.

AKTIIVSÖEFILTRI VAHETAMINE

• Lülitage välja pliidikumm ja valgustus.
  • Vajutage nuppu D kuni displei kustub

Filtri asendamine

• Eemaldage metallist rasvafiltrid.

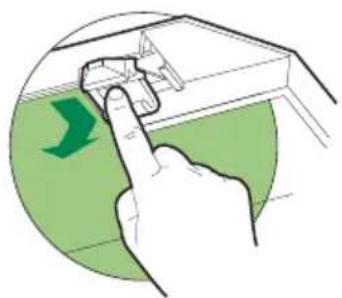

- Eemaldage küllastunud aktiivsöefilter, vabastades kinnituskonksud
- Paigaldage uus filter ja kinnitage see öigesse asendisse.
- Paigaldage metallist rasvafiltrid nende kohtadele.

• Eemaldage valgustuse tuge paigal hoidvad 2 kruvi ja tömmake see pliidikummist välja.

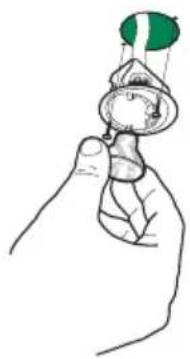

  • Eemaldage lamp toest.
• Asendage see teise sama tüüpi lambiga veendudes, et mölemad tihvtid on õigesti lambihoidiku pesa avades-se sisestatud.
• Paigaldage tugi tagasi, kinnitades selle kohale eemal-datud kahe kruviga.
