LIETOŠANAS INSTRUKCIJA DI7490M AEG-ELECTROLUX

Pateicamies, ka izvēlējāties AEG produktu. Esam to radījuši, lai ilgstoši nodrošinātu nevainojamu veiktspēju, izmantojot novatoriskas tehnoloģijas, kas palīdz vienkāršot dzīvi, – iespējas, ko neatradīsiet parastās ierīcēs. Lūdzu,veltiet dažas minūtes lasīšanai, lai sa-sniegtu vislabākos rezultātus.

PIEDERUMI UN SAIMNIECĪBAS PRECES

AEG interneta veikalā atradīsiet visu, kas nepieciešams, lai visas jūsu AEG ierīces izskatītos nevainojami un darbotos ar pilnu atdevi. Tāpat tur atradīsiet plašu piederumu klāstu, kas izstrādāts un veidots pēc augstākajiem kvalitātes standartiem, – sākot no traukiem ēdiena gatavošanai līdz galda piederumu groziem, no pudeļu turētājiem līdz maisinīiem delikātās veļas mazgāšanai...

Visit the webshop at:

⚠ Lietošanas norādījumi attiecas uz vairākām šīs ierīces versijām. Tādējādi ie-spējams, ka atradīsit atseviškas funkcijas, kas nepiemīt konkrētajai ierīcei.

UZSTĀDĪŠANA

• Izgatavotājs neuzņemas atbildību par bojājumiem, kas radušies nepareizas uzstādīšanas rezultātā.

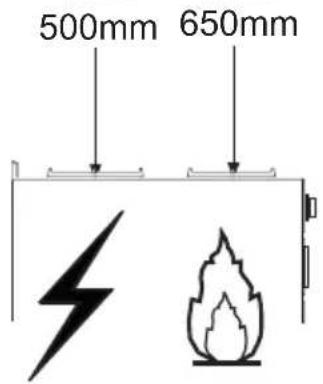

• Minimālais drošais attālums starp plīts virsmu un tvaiku nosūcēju ir 650 mm (dažus modelus var uzstādīt zemāk, skatiet sadalu par darba izmēriem un uzstādīšanu).
• Pārbaudiet vai strāva mājas elektrotīklā atbilst tehnisko datu plāksnītē norā-dītajā, kas piestiprināta nosūcēja iekšpusē.
• 1. klases ierīces gadījumā pārbaudiet, vai mājas elektrotīkls nodrošina pa-reizu zemējumu. Pievienojiet atsūcēju izvades plūsmai ar cauruli 120 mm diametrā. Plūsmas ceļam jābūt pēc iespējas īsākam.
• Nepievienojiet atsūcēju izplūdes caurulvadiem, kas izvada sadegšanas atli-kuma produktus (boileri, kamīni utt.).
• Ja atsūcējs tiek izmantots kopā ar neelektriskām ierīcēm (piem., gāzes plī-tīm), telpā jānodrošina pietiekama ventilācija, lai nepieļautu izvadāmi gāzu plūšanu atpakal. Virtuvei jābūt aprīkotai ar atveri, pa kuru var ieplūst āra gaiss.

• Tvaiku atsūcējs paredzēts izmantošanai tikai mājsaimniecībā virtuves sma-ku izvadīšanai.
• Nekad neizmantojiet to nolūkiem, kādiem tā nav paredzēta.

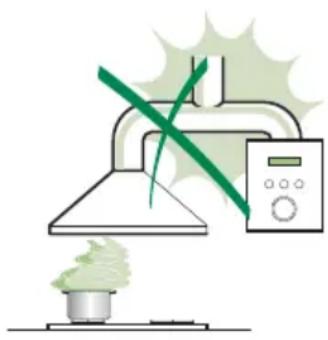

• Nekad nepieļaujiet lielu atklātu liesmu, ja atsūcējs darbojas.
• Noregulējiet liesmu, lai tā būtu tikai zem pannas un nebūtu redzama tās sā-nos.

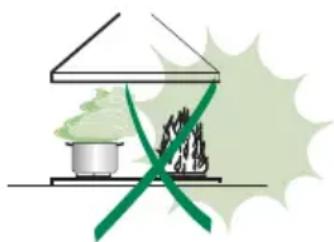

• Fritēšanas ar lielu eljas daudzumu laikā, process nepārtraukti jāuzrauga: pārkarsēta ella var aizdegties.
  • Zem tvaiku atsūcēja negatavojiet flambé, iespējama aizdegšanās.
• Šī iekārta nav paredzēta izmantošanai cilvēkiem (tai skaitā bērniem) ar sa-mazinātām fiziskajām, jūtības vai mentālajām spējām, vai bez pieredzes un zināšanām, izņemot gadījumus, kad tiem tiek sniegtas instrukcijas par iekār-tas izmantošanu vai nodrošināta uzraudzība no tādas personas puses, kas atbild par viņu drošību.
• Mazi bērni ir jāuzrauga, lai tie nespēlētos ar ierīci.

APKOPE

• Pirms jebkādu apkopes darbu veikšanas atslēdziet ierīci no elektrotīkla.
• Tiriet un/vai mainiet filtrus pēc noteikta laika perioda (aizdegšanās bries-mas).
• Atsūcēju tīriet ar mitru lupatiņu un neitrālu šķidru mazgāšanas līdzekli.

Simbols uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīkst iz-mest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču sa-vākšanas punktā, kur tos pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdziet novērst potenciāli negaṭīvu ietekmi uz vidi un cilvēku veselību, kas tomēr var notikt, ja neievērosiet šī izstrādājuma utilizācijas noteikumus. Lai iegūtu papildinformāciju par šī produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.

TEHNISKIE DATI

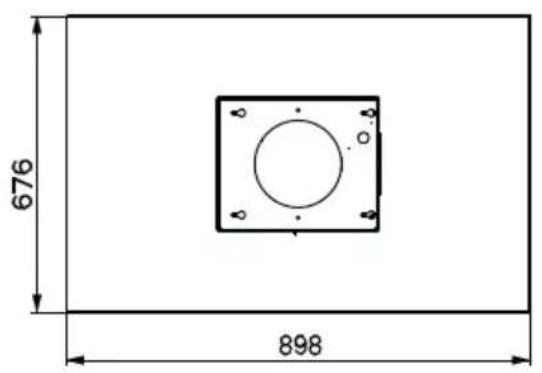

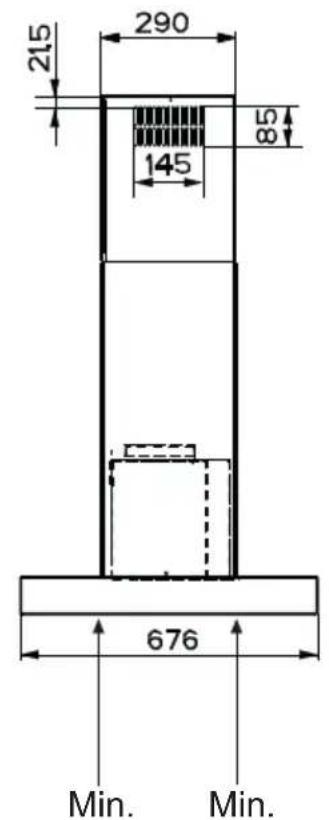

Izmēri

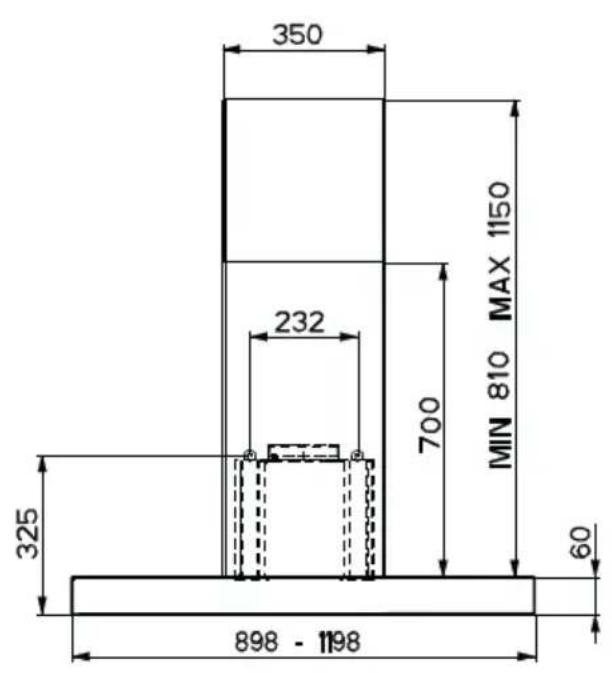

350 232 700 MIN 810 MAX 1150 325 60 898 - 1198

215 290 85 145 676 Min. Min.

676 898

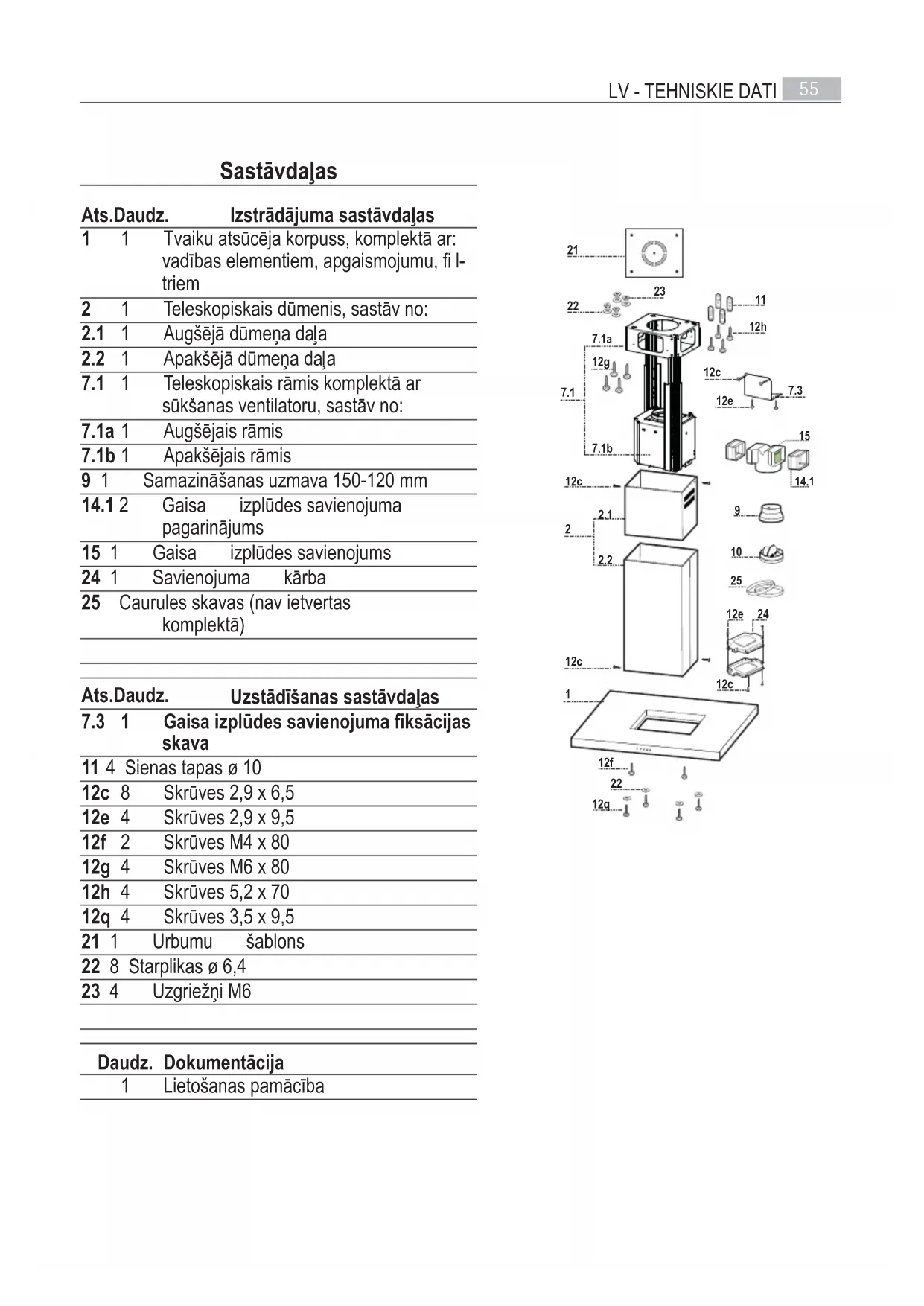

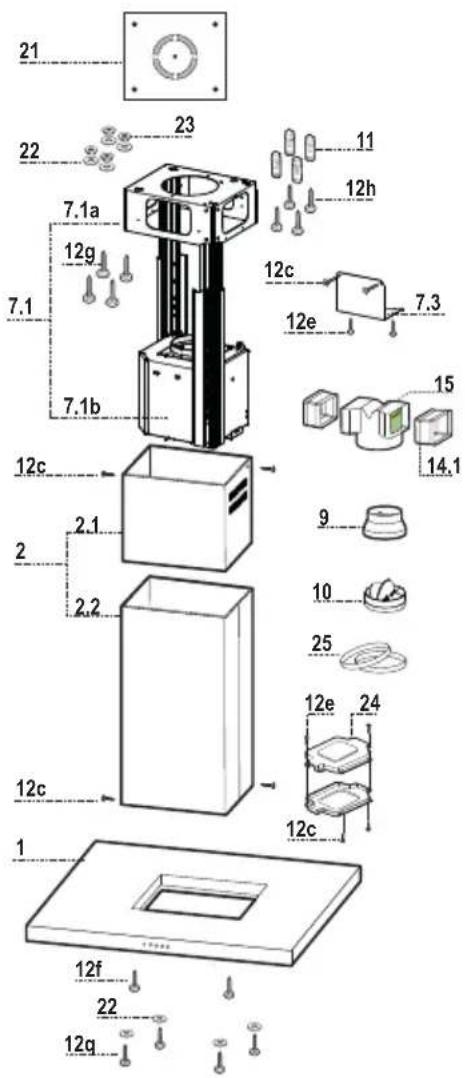

Ats.Daudz. Izstrādājuma sastāvdaļas

1	1	Tvaiku atsūcēja korpuss, komplektā ar: vadības elementiem, apgaismojumu, fi l-triem
2	1	Teleskopiskais dūmenis, sastāv no:
2.1	1	Augšējā dūmeņa daļa
2.2	1	Apakšējā dūmeņa daļa
7.1	1	Teleskopiskais rāmis komplektā ar sūkšanas ventilatoru, sastāv no:
7.1a	1	Augšējais rāmis
7.1b	1	Apakšējais rāmis
9	1	Samazināšanas uzmava 150-120 mm
14.1	2	Gaisa izplūdes savienojuma pagarinājums
15	1	Gaisa izplūdes savienojums
24	1	Savienojuma kārba
25	Caurules skavas (nav ietvertas komplektā)

Ats.Daudz. Uzstādīšanas sastāvdaļas

7.3 1 Gaisa izplūdes savienojuma fiksācijas skava
11 4 Sienas tapas ø 10
12c 8	Skrūves 2,9 x 6,5
12e 4	Skrūves 2,9 x 9,5
12f 2	Skrūves M4 x 80
12g 4	Skrūves M6 x 80
12h 4	Skrūves 5,2 x 70
12q 4	Skrūves 3,5 x 9,5
21 1 Urbumu šablons
22 8 Starplikas ø 6,4
23 4 Uzgriežni M6

Daudz. Dokumentācija

1	Lietošanas pamācība

21 22 7.1a 12g 7.1 7.1b 12c 2 2.1 2.2 12c 1 12f 22 12g 11 12h 12c 12e 7.3 15 14.1 9 10 25 12e 24 12c

UZSTĀDĪŠANA

Urbumi griestos / plauktā un rāmja fiksācija

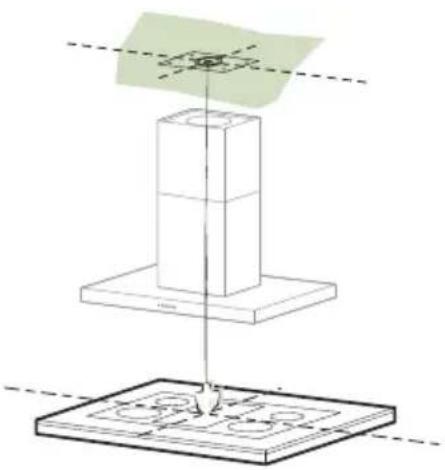

• Izmantojiet svērteni ar auklu, lai atzīmētu atsūcēja centru griestos / atbalsta plauktā.
• Uzlieciet komplektā ietverto urbumu šablonu 21 uz griestiem / atbalsta plaukta, nodrošinot, lai šablons būtu pareizā stāvoklī, salāgojot šablona asis ar asīm uz atsūcēja.
• Atzīmējiet atveru centrus šablonā.
• Izurbiet atveres atzīmētajos punktos:
• Betona griestu gadījumā, iuerbiet tapas, kas atbilst skrūvju izmēram.
• 20 mm biezu dobu kieğelu griestu gadījumā: izurbiet ø 10 mm atveri (nekavējoties ievieto-jiet komplektā ietvertās tapas 11).
• Koka siju griestu gadījumā, izurbiet caurumus atbilstoši izmantotajām koka skrūvēm.
• Koka plaukta gadījumā izurbiet ø 7 mm atveri.
• Strāvas padeves vadu uzstādīšanai izurbiet ø 10 mm atveri.
• Gaisa izplūdei (versijai ar tvaiku izvadu), izurbiet atveri atkarībā no ārējās gaisa izvades sa-vienojuma diametram.
• levietojiet šāda izmēra skrūves, ieskrūvējiet tās un atstājiet ārā no griestiem par 4 – 5 mm.
• Betona griestu gadījumā izmantojiet skrūvju izmēram atbilstošas skrūves (nav ietvertas komplektā).
• dobu griestu gadījumā ar tukšu visu un sieniņu biezumu 20 mm izmantojiet komplektā ie-tvertās skrūves 12h.
• Koka siju gadījumā izmantojiet 4 koka skrūves (nav ietvertas komplektā).
• Koka plaukta gadījumā izmantojiet komplektā ietvertās 4 skrūves 12g ar starplikām 22 un uzgriežņiem 23.

RĀMJA PIESTIPRINĀŠANA

• Atskrūvējiet divas skrūves, kas fiksē apakšējo dūmeņa daļu, un noņemiet to no apakšējā rāmja.
• Atskrūvējiet divas skrūves, kas fiksē augšējo dūmeņa daļu, un nonemiet to no augšējā rāmja.

Ja vēlaties pielāgot rāmja augstumu, rīkojieties šādi:

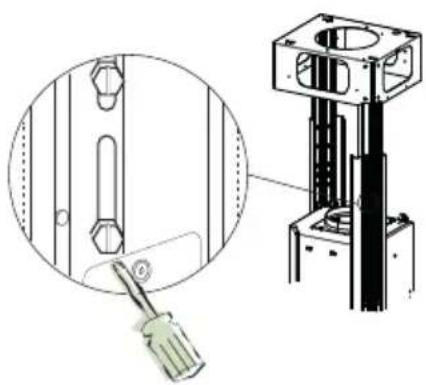

• Atskrūvējiet metriskās skrūves, kas satur divas kolonnas, kas atrodas rāmja sānos.
• Pielāgojiet rāmi vajadzīgajam augstumam, tad uzstādiet iepriekš izņemtās skrūves.
• levietojiet augšējo dūmeņa statni no augšpuses un laujiet tai brīvi ieslīdēt rāmī.
• Paceliet rāmi, uzstādiet rāmja atveres uz skrūvēm līdz skrūvju atveru galam.
• Pievelciet divas skrūves un piestipriniet citas divas skrūves, kas atrodas atsūcējā.

Pirms skrūvju pievilkšanas līdz galam, iespējams pagrozīt rāmi un pielāgot to. Pārliecinieties, ka skrūves neizceļas virs savām iedobēm padzīļinātajās atverēs.

- Rāmja stiprinājumiem jāspēj izturēt atsūcēja svaru un slodzi, ko izraisa nejaušs spiediens uz ierīci no sāniem.

Pēc pabeigšanas pārbaudiet, vai pamatne ir stabila arī tad, ja tā tiek liekta.

- Visos gadījumos, kad griesti nav pietiekam stipri piekares punktā, uzstādītājam jānodrošina stiprums, izmantojot piemērotas plāksnes un atbalsta detalas, kas piestiprinātas pie nesošajām konstrukcijām.

Uzstādot cauruļvada versiju, pievienojiet atsūcēju dūmvadam, izmantojot elastīgu vai cietu cauruli ø 150 vai 120 mm, izvēli atstājiet uzstādītāja ziņā.

Lai uzstādītu ø 150 cauruli

• Lai uzstādītu slāpētāju 10
- Fiksējiet cauruli ar atbilstošām caurules skavām (nav ietvertas komplektā)

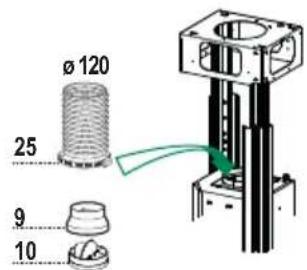

Lai uzstādītu ø 120 cauruli

• Lai uzstādītu ∅ 120 mm gaisa izplūdes savienojumu, ievietojiet samazinātāja uzmavu 9 slāpētājā 10.
• Fiksējiet cauruli ar atbilstošām caurules skavām (nav ietvertas komplektā)
• Iznemiet visus aktīvās ogles filtrus.

Ø 150 25 10

ø 120 25 9 10

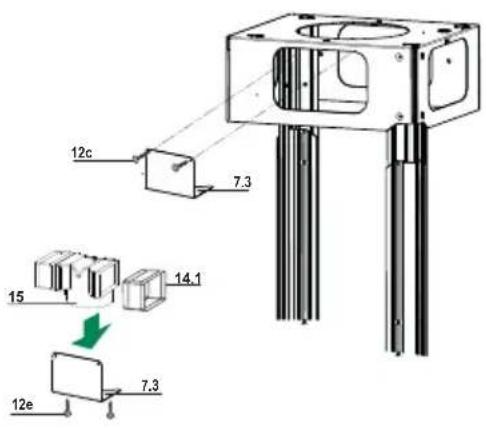

GAISA IZPLÜDE – RECIRKULÄCIJAS VERSIJA

• levietojiet savienotāja pagarinājumu 14.1 savienotāja 15 sānos.
• levietojiet savienotāju 15 atbalsta skavās 7.3 un no-stipriniet ar skrūvi.
• Nostipriniet atbalsta skavu 7.3, iestiprinot to augšējā daļā ar skrūvēm.
• Pārliecinieties, ka savienojuma pagarinājumu izplūde 14.1 atrodas atbilstoši dūmeņa atverēm gan horizon-tāli, gan vertikāli.
• Pievienojiet savienotāju 15 atsūcēja korpusa atve-rei, izmantojot elastīgu cauruli ø 150 mm, par tās izvēli lēmumu jāpienem tehnikim.
• Pārliecinieties, ka aktīvā ogles smaku filtrs ir uzstā-dīts.

12c 7.3 15 14.1 12e 7.3

DÜMVADA MEZGLS – ATSÜCËJA KORPUSA MONTÄŽA

• Pozicionējiet augšējo dūmeņa sekciju un nostipriniet augšējo daļu pie rāmja, izmantojot komplektā ietvertās 2 skrūves 12c (2,9 x 6,5).
• Tādā pašā veidā pozicionējiet apakšējo dūmeņa sekciju un nostipriniet apakšējo daļu pie rāmja, izmantojot komplektā ietvertās 2 skrūves 12c (2,9 x 6,5).

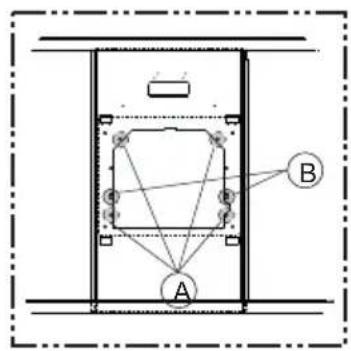

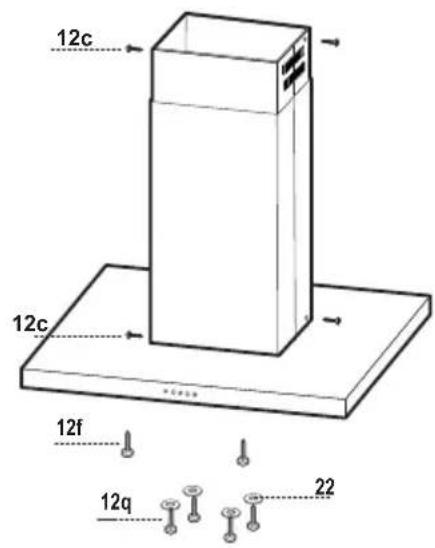

Pirms atsūcēja korpusa piestiprināšanas rāmim:

• leskrūvējiet 2 skrūves 12f līdz pusei attiecīgās atverēs apakšējā rāmja sānos.
• Izņemiet tauku filtrus no pārsega korpusa.
• Izņemiet visus aktīvās ogles filtrus.
• Paceliet atsūcēja korpusu un ievietojiet skrūves 12f atverēs (A) līdz galam.
• Strādājot no apakšpuses, piestipriniet atsūcēja korpusu pie rāmja (B), izmantojot komplektā ietvertās 4 skrūves 12q un 4 starplikas 22, tad labi pievelciet visas skrūves

12c 12c 12f 12q 22

• Pievienojiet elektrotīklam ar divu polu slēdža palī-dzību, kam saskares atstarpe ir vismaz 3 mm.
• Izņemiet tauku filtrus (skatiet sadalų „Apkope”), pārliecinoties, ka padeves kabelis ir pareizi ievietots kontaktligzdā, kas atrodas ventilatora sānos.
• Pievienojiet vadības savienotāju Cmd.
• Pievienojiet apgaismojuma savienotāju Lux.

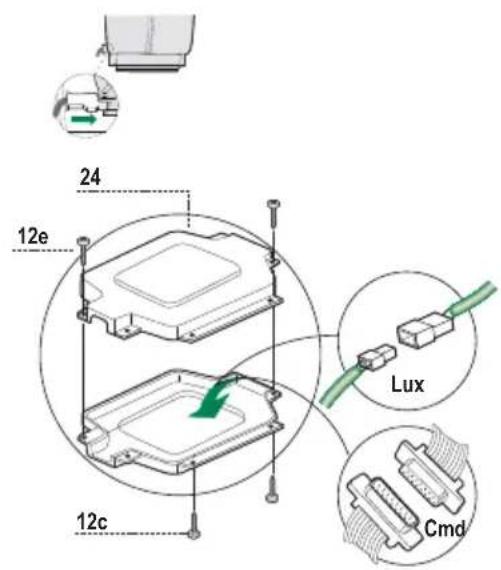

• levietojiet savienotājus sadales kārbā 24 un aizveriet to, izmantojot komplektā ietvertās 2 skrūves 12e (2,9 x 9,5).
• Piestipriniet sadales kārbu pie atsūcēja korpusa, izmantojot 2 komplektā ietilpstosās skrūves 12c (2,9 x 6,5).
• Recirkulācijas versijas gadījumā, uzstādiet aktivās ogles smaku fi ltru.
• Ielieciet atpakal tauku filtrus.

24 12e Lux 12c Cmd

IZMANTOŠANA

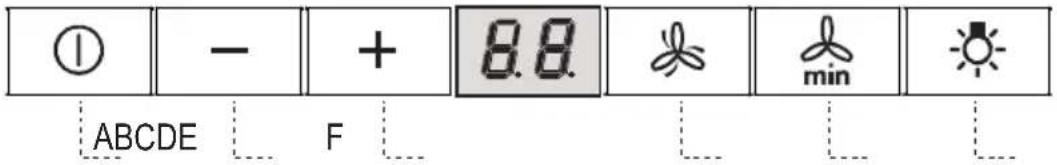

① - + 8.8 min ABCDE F

TAUSTIŅŠ	RĀDĪJUMS	FUNKCIJAS
A	Rāda iestatīto ātrumu	leslēdz un izslēdz sūkšanas motoru.
B	Rāda iestatīto ātrumu	Samazina motora ātrumu V3 →V2 →V1
C	Rāda iestatīto ātrumu	Palielina motora ātrumu V1 →V2 →V3
D	Rāda HIPunkts mirgo	Sāk ar lielāko sūkšanas ātrumu. Pēc 5 minūtēm automātiski ieslēgsies iepriekš iestaṭītais ātrums. Šo funkciju var izslēgt, spiežot taustiņu vēlreiz (decimāla punkts ekrāna vidū sāks mirgot).
E	Rāda laiku, kas atlicis pirms tvaiku atsūcēja izslēgšanās (atpakal skaitīšana) un iestaṭīto ātrumu. Punkts apakšā labajā pusē mirgo	lespējo automātisko aizturēto ierīces izslēgšanos (Aisture), aizture atkarīga no iestaṭītā darba ātruma.Ātrums 1 → aizture 20 minūtesĀtrums 2 → aizture 15 minūtesĀtrums 3 → aizture 10 minūtesleteikto aiztures laiku var mainīt, atkārtoti spiežot taustiņu un izvēloties vienu no pieejamajām iespējām (5, 10, 15, 20, 25 un 30 minūtes). Kad izvēlētais laiks būs pagājis, ierīce pati izslēgsies. Lai funkciju izslēgtu, vienkārši spiediet taustiņu līdz izvēlētā iespēja ir 0 vai izslēdziet ierīces motoru.
F		leslēdz un izslēdz apgaismojumu sistēmu
	Rāda F	Rāda, ka jāizmazgā metāla tauku filtri. Brīdinājums ieslēdzas pēc 100 tvaiku atsūcēja darba stundām. Šis rādījums redzams tikai tad, ja motors ir izslēgts.Lai iestaṭītu brīdinājumu: Izslēdziet motoru un piespiediet taustiņu D apmēram uz 3 sekundēm, līdz ekrāns izslēdzas.
	Rāda C	Rāda, ka jānomaina aktīvās ogles filtrus un jāizmazgā arī metāla tauku filtri. Brīdinājums ieslēdzas pēc 200 tvaiku atsūcēja darba stundām. Šis rādījums redzams tikai tad, ja motors ir izslēgts.Rādījumu var aktivizēt, veicot darbības, kas aprakstītas aktīvās ogles filtra apkopes sadalā.Lai iestaṭītu brīdinājumu: Izslēdziet motoru un piespiediet taustiņu D apmēram uz 3 sekundēm, līdz ekrāns izslēdzas.

UZTURĒŠANA

Metāla tauku fi ltrs

Filtrus var mazgāt trauku mašinā. Tos jāmazgā, ja ekrānā redzams F vai ik pēc mēnešiem, vai arī biežāk, ja tvaiku atsūcējs tiek izmantots ľoti intensīvi.

Bridinajuma atiestatisana

• Izslēdziet tvaiku atsūcēju un apgaismojumu.
• Piespiediet taustiņu D līdz ekrāns nodziest

Filtru tīrīšana

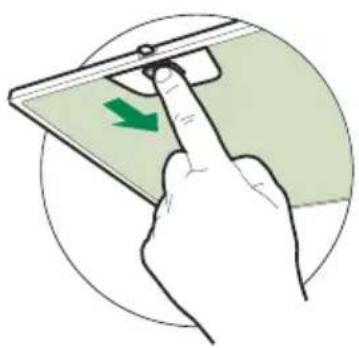

• Izņemiet filtrus, spiežot tos virzienā uz ierīces aizmuguri un vienlaicīgi velciet lejup.
• Mazgājot filtrus, izvairieties no to saliekšanas. Pirms uzstādīšanas atpakal ierīcē, pārliecinieties, ka tie ir pilnībā izžuvuši. (Filtru virsmas krāsa laika gaitā var mainīties, bet tas neiespaido filtru efektivitāti).
• Uzstādot filtrus ierīcē, pievērsiet uzmanību, lai tie tiktu uzstādīti pareizā stāvoklī un ar rokturiem uz āru.

Aktīvās ogles filtrs (Recirkulācijas versija)

To nedrīkst mazgāt un nevar atjaunot, tas jānomaina, ja ekrānā parādās simbols C, vai vismaz reizi 4 mēnešos.

Bridinājuma signāla atiestatīšana

• Recirkulācijas versijas tvaiku atsūcējos filtra piesātināšanas brīdinājumu jāaktivizē uzstādīšanas vai vēlākā datumā.
• Piespiediet un turiet taustinu E (Aizture) 5 sekundes, līdz ekrānā parādās apstiprinājums:
  • C mirgo divas reizes - aktīvās ogles filtra piesātināšanas brīdinājums AKTIVIZETS.
  • C mirgo vienu reizi - aktīvās ogles filtra piesātināšanas brīdinājums IZSLĒGTS

AKTĪVĀS OGLES SMAKU FILTRA MAIŅA

Bridinājuma signāla atiestatīšana

• Izslēdziet tvaiku atsūcēju un apgaismojumu.
• Piespiediet taustinu D līdz ekrāns nodziest.

Filtra maina

• Nonemiet metāla tauku filtrus.
- Izņemiet piesārņotos aktīvās ogles filtrus, atlaižot fiksācijas ākus.
- Uzstādiet jaunu filtru un fiksējiet pareizajā stāvoklī.
• Uzstādiet metāla tauku filtrus.

• Izņemiet 2 skrūves, kas fiksē atbalstu un izvelciet to ārā no tvaiku atsūcēja.
• Iznemiet spuldzi no balsta.
• Nomainiet ar jaunu tāda paša tipa spuldzi, pārliecinieties, ka divas tapiņas ir pareizi ievietota spuldzes turētāja atverēs.
• Uzlieciet atpakal balstu, fiksējiet to savā vietā ar divām pirms tam izņemtajām skrūvēm.
