NAUDOJIMO INSTRUKCIJA DI7490M AEG-ELECTROLUX

Ačiū, kad pasirinkite ši AEG gamini. Mes sukūrème jī taip, kad jis nepriekaištingai veiktų daugeli metų – pasižymintis pažangiomis technologijomis, kurios padeda palengvinti gyvenimą, jis turi funkciju, kurių galite nerasti įprastuose buitiniuose prietaisuose. Skirkite kelias minutes perskaityti insktrukciją, kad galėtumėte jī maksimaliai panaudoti..

PRIEDAI IR VARTOJIMO REIKMENYS

AEG interneto parduotuvėje rasite viską, ko jums reikia, kad visi jūsų AEG prietaisai atrodytų nepriekaištingai ir pui- kiai veiktų. Taip pat siūlomas didelis asortimentas priedų, sukonstruotų ir pagamintų atsižvelgiant i aukštos kokybės standartus, kurių galite tikėtis: nuo porfesionalių virtuvės reikmenų iki krepšių stalo įrankiams, nuo butelių laikiklių iki maišelių gležniems skalbiniams...

Visit the webshop at:

Naudojimo instrukcijos taikomos kelioms šio prietaiso versijoms. Taigi galite rasti aprašytas tokias savybes, kurios nebūdingos konkrečiam jūsų prietaisui

MONTAVIMAS

• Gamintojas nebus atsakingas už jokią żalą, atsiradusią netaisyklingai arba ne-tinkamai sumontavus prietaisą.

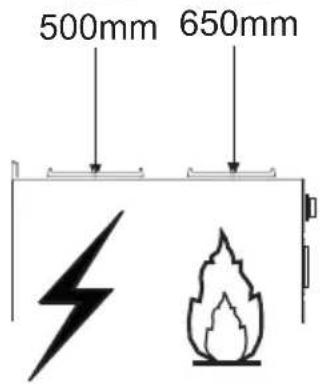

• Mažiausiasis saugus atstumas tarp viryklės viršaus ir rinktuvo gaubto yra 650 mm (kai kurie modeliai gali būti montuojami žemiau, žr. paragrafus apie atstu-mus ir montavima).
• Patikrinkite, ar tinklo įtampa atitinka įtampa, nurodyta ant techninių duomenų lentelės, esančios gaubto viduje.
• Patikrinkite, ar I klasės prietaisai yra tinkamai ižeminti. Rinktuvą prijunkite prie ventiliacijos kanalo, naudokite ne mažesnio kaip 120 mm skersmens vamzdį. Atstumas nuo garų rinktuvo iki ventiliacijos kanalo tu-rėtų būti kuo trumpesnis.
• Garų rinktuvo nejunkite prie dūmtakių, per kuriuos šalinami degimo metu susi-darę dūmai (boilerių, židinių ir t. t.).
• Jei rinktuvas yra naudojamas su ne elektros jrenginiais (pvz., duju degikliais), kambaryje turi būti jrengta tinkama ventiliacija, kad išmetamosios dujos nepa-tektu atgal i patalpa. Tarp virtuvės ir lauko turi būti tiesioginė orlaidė, kad i pa-talpa galėtu patekti gryno oro.

• Garų rinktuvas buvo sukurtas naudoti tik namuose virtuvės kvapams šalinti.
• Rinktuvo niekada nenaudokite kitiems tikslams, kurie nenumatyti instrukcijoje.

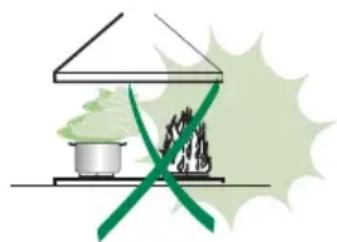

• Garų rinktuvui veikiant, po juo niekada nepalikite didelės atviros ugnies.
• Sureguliuokite liepsnos intensyvumą taip, kad liepsna būtu nukreipta i keptu-vės apačią, ji negali apimti šonų.
• Naudodami gilią keptuvę, turite būti atidūs, nes perkaitęs aliejus gali užsilieps-noti.
• Po trauktuvu neruoškite patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir pa-degti, nes kyla gaisro pavojus.
• Šis prietaisas neskirtas naudoti asmenims (įskaitant vaikus), kurių fiziniai, juti-miniai ar protiniai gebėjimai yra sutrikę, taip pat asmenims, nemokantiems ir nežinantiems, kaip elgtis su prietaisu, išskyrus atvejus, kai tokius asmenis pri-žiūri arba moko už jų saugumą atsakingas žmogus.
  • Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų.

• Prieš atlikdami bet kokius priežiūros darbus, prietaisą išjunkite arba ištraukite kištuką iš elektros tinklo.
• Po nurodyto laiko išvalykite ir (arba) pakeiskite filtrus (dėl gaisro pavjoaus).
• Rinktuva valykite drėgnu skudurėliu, naudodami neutralų skystą ploviklj

Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas i reikiamą surinkimo punkta, užsiimantį elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami ši gamini, aplinką ir žmogaus sveikatą ap-saugosite nuo galimų neigiamų pasekmių, kurių gali atsirasti dėl netinkamo šio gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavima, kreipkitės i miesto institucijas, savo buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisą nusipirkote

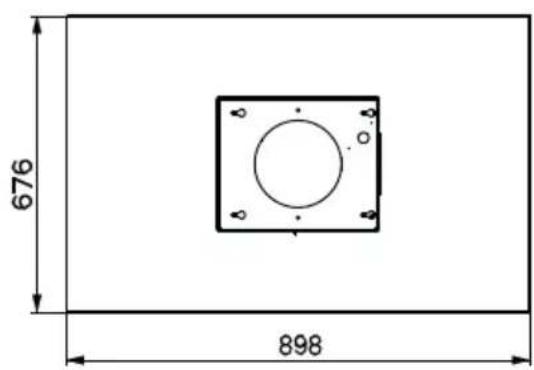

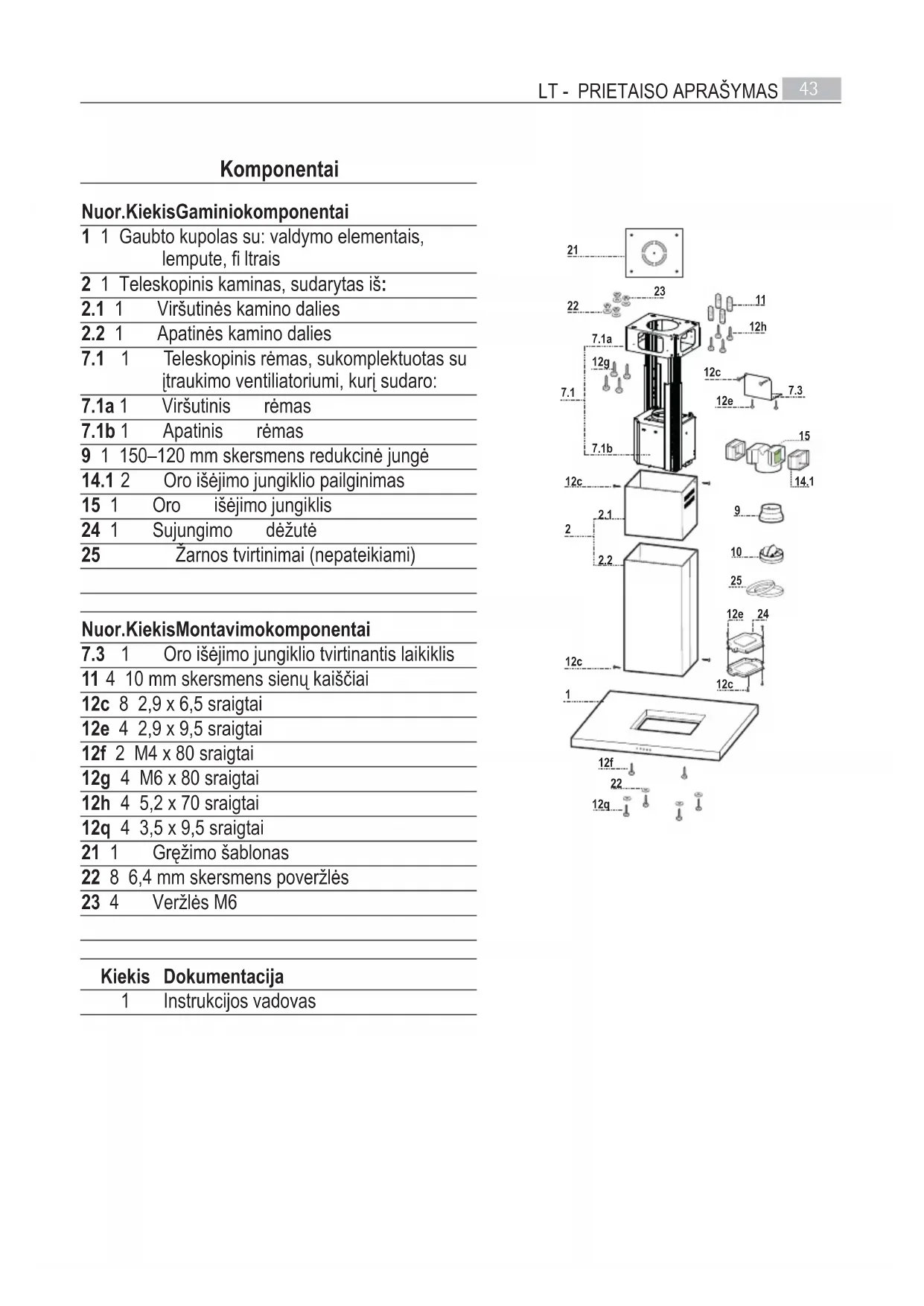

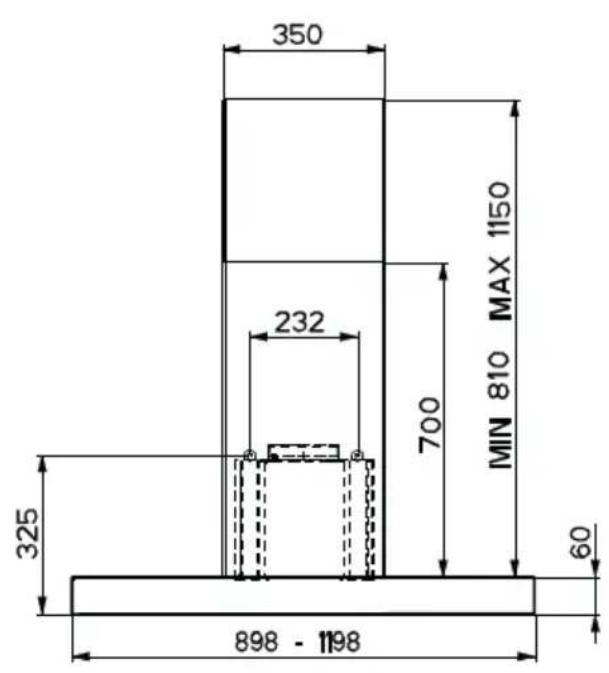

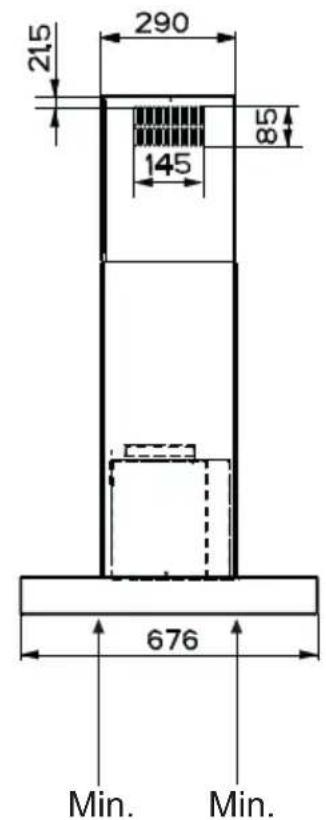

PRIETAISO APRAŠYMAS

Kliūtis

350 232 700 MIN 810 MAX 1150 325 60 898 - 1198

215 290 85 145 676 Min. Min.

676 898

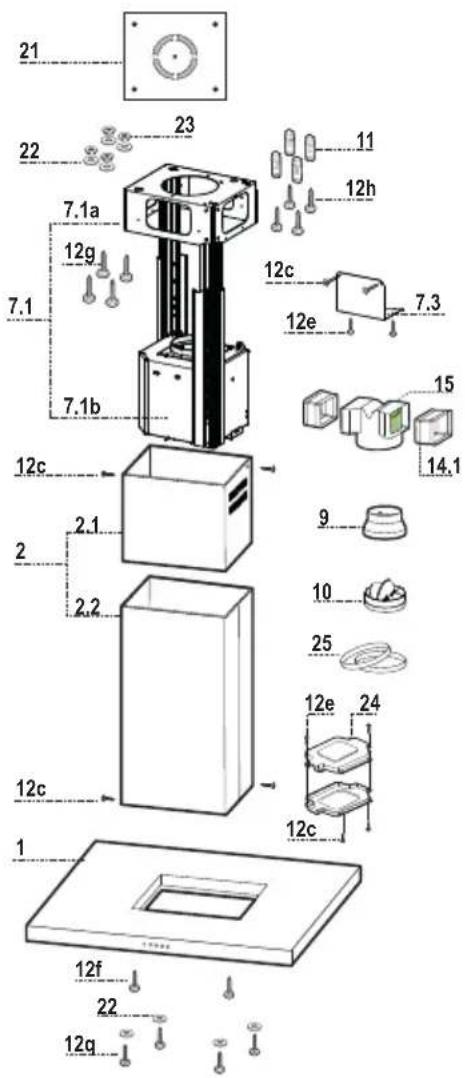

2 1 Teleskopinis kaminas, sudarytas iš:

2.1 1 Viršutinės kamino dalies

2.2 1 Apatinés kamino dalies

7.1 1 Teleskopinis rémas, sukomplektuotas su jtraukimo ventiliatoriumi, kurj sudaro:

7.1a 1 Viršutinis rèmas

7.1b 1 Apatinis rémas

9 1 150–120 mm skersmens redukcinė jungė

14.1 2 Oro išėjimo jungiklio pailginimas

15 1 Oro išėjimo jungiklis

25 Žarnos tvirtinimai (nepateikiami)

Nuor.KiekisMontavimokomponentai

7.3 1 Oro išėjimo jungiklio tvirtinantis laikiklis

11 4 10 mm skersmens sienu kaiščiai

12c 8 2,9 x 6,5 sraigtai

12e 4 2,9 x 9,5 sraigtai

12f 2 M4 x 80 sraigtai

12g 4 M6 x 80 sraigtai

12h 4 5,2 x 70 sraigtai

12q 4 3,5 x 9,5 sraigtai

22 8 6,4 mm skersmens poveržlės

23 4 Veržlès M6

Kiekis Dokumentacija

1 Instrukcijos vadovas

21 22 7.1a 12g 7.1 7.1b 12c 2 2.1 2.2 12c 1 12f 22 12g 11 12h 12c 12e 7.3 15 14.1 9 10 25 12e 24 12c

MONTAVIMAS

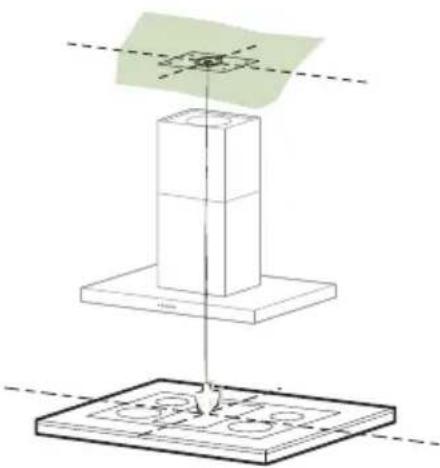

Perdangu / lentynos grężimas ir rèmo tvirtinimas

• Naudodami vertikalią liniją, ant perdangos / atraminės lentynos pažymėkite duju degiklio centra.
• Uždėkite pateikiamą gręžimo šabloną 21 ant perdangos / atraminės lentynos, įsitikinę, kad šablonas yra reikiamoje padėtyje ir suderinę šablono ir duju degiklio ašis.
• Šablone pažymėkite skylių centrus.
• Pažymėtose vietose išgręžkite skyles:
  Betoninės perdangos: išgręžkite kamščiams, tinkamiems pagal sraigtų dydį.
  Tuščiavidurių plytų perdangos, kai sienų storis 20 mm: išgręžkite 10 mm storio skyles (tuoj pat įdėkite pateiktus kaiščius 11).
  Medinės sijų perdangos: gręžkite pagal naudojamus medvaržčius.
• Medinė lentyna: išgręžkite 7 mm storio skyles.
• Elektros kabelis: išgrężkite 10 mm storio skyles.
• Oro anga (vamzdinė versija): gręžkite pagal išorinio oro išmetimo vamzdžio jungties diametra.
• Idėkite du šio tipo sraigtus, juos sukryžiuodami ir palikdami 4–5 mm nuo perdengimo:
• Betoninės perdangos: naudokite atitinkamus kamščius pagal sraigto dydį (nepateikiami).
• Perdangos su kiaurymėmis: sienų storis apytiksliai 20 mm, pateikiami sraigtai 12h.
• Medinės sijų perdangos: naudokite 4 medvaržčius (nepateikiami).
• Medinė lentyna: naudokite 4 sraigtus 12g su pateiktomis poveržlėmis 22 ir veržlėmis 23.

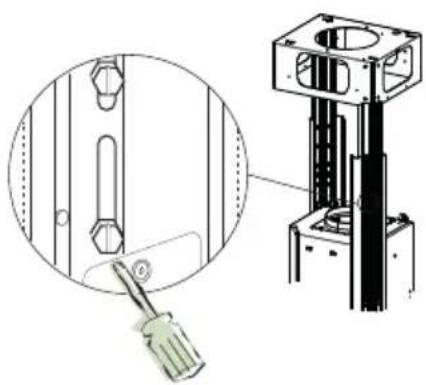

RÉMO TVIRTINIMAS

• Atlaisvinkite du sraigtus, tvirtinančius apatinį kaminaņa, ir nuimkite jį nuo apatinio rėmo.
• Atlaisvinkite du sraigtus, tvirtinančius viršutinį kaminaņa, ir nuimkite jį nuo viršutinio rėmo.

Jei norite reguliuoti rėmo aukštį, atlikite šiuos veiksmus:

• Atpalaiduokite du metrinio sriegio sraigtus, jungiančius dvi kolonas, esančias rémo šonuose.
• Priderinkite rèmą i reikiamą aukštį, tada vėl įmontuokite anksčiau išimtus sraiqtus.
• [dėkite viršutinio kamino lankstų vamzdį, palikite jį laisvai besilaikanti prie rėmo.
• Pakelkite rèma, jstatykite kiaurymes i sraigtus iki galo.
• Priveržkite du sraigtus, taip pat du kitus sraigtus, pateiktus su gaubtu.

Prieš visiškai priveržiant sraigtus, galima derinti rėmą jį sukant. Pasirūpinkite, kad sraigtai neišljstų iš savo padėties.

- Rėmas turi būti tvirtai sumontuotas, kad išlaikytų gaubto svorį ir bet kokį atsitiktinį stumtelėjima.

Užbaigę darbus, patikrinkite, ar pagrindas yra stabilus, rémas kartais gali šiek tiek jsilenkti.

- Visais atvejais, kai perdengimas néra pakankamai tvirtas kaip pakabos taškas, montuotojas turi pasirūpinti stabilumu, naudodamas tinkamas plokštelės dalis.

Irengdami vamzdini modeli, gaubta prijunkite prie dūmtraukio, naudodami lankstu arba standu 150 / 120 mm skersmens vamzdji. Tinkamiausia turi parinkti irengimo darbus atliekantis žmogus

150 mm skersmens vamzdžio montavimas

• Sumontuokite sklendę 10
- Pritvirtinkite vamzdį i nustatytą padėtį, naudokite reikiamus vamzdžio tvirtinimo elementus (nepateikiami).

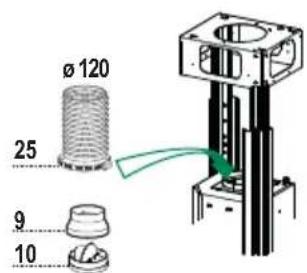

120 mm skersmens vamzdžio montavimas

• Norėdami įrengti 120 mm skersmens oro šalinimo jungti, reduktoriaus jungę 9 uždėkite ant sklendės 10.
• Pritvirtinkite vamzdį i nustatytą padėtį, naudokite reikiamus vamzdžio tvirtinimo elementus (nepateikiami).
• Išimkite bet kuriuos aktyvuotos anglies fi ltrus.

Ø 150 25 10

Ø 120 25 9 10

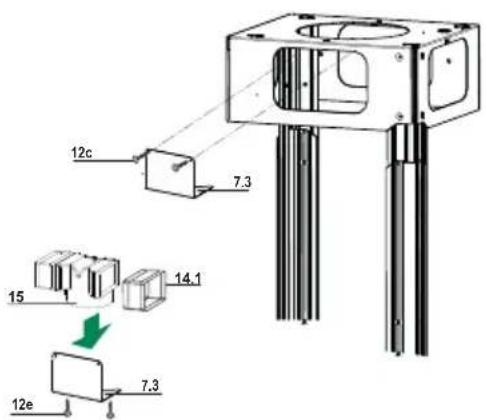

RECIRKULIACINÉS VERSIJOS ORO ANGA

• ldėkite jungiklio pailginimus 14.1 į jungiklio 15 šoną.
• [dėkite jungikl] 15 i atraminį laikikl] 7.3 ir pritvirtinkite jį sraigtais.
• Pritvirtinkite atraminj laikiklj 7.3, prisukdami jj prie viršutinės dalies sraigtais.
• Isitikinkite, ar jungiklio pailginimo anga 14.1 atitinka kamine esančias kiaurymes horizontaliai ir vertikaliai.
• Prijunkite jungikli 15 prie gaubto kupolo angos, naudodami 150 mm skersmens stangru arba lankstu vamzdj, ji savo nuožiūra pasirenka montavimo darbus atliekantis technikas.
• Patikrinkite, ar buvo sumontuotas aktyvuotos anglies kvapo fi ltras

12c 7.3 15 14.1 12e 7.3

DÜMTAKIO SURINKIMAS. GAUBTO KORPUSO MONTAVIMAS

• Pastatykite viršutinę kamino dalį ir pritvirtinkite viršutinę dalį prie korpuso, naudodami 2 pateiktus sraigtus 12c (2,9 x 6,5).
• Tokiu pat būdu pastatykite apatinę kamino dalį ir pritvirtinkite apatinę dalį prie korpuso, naudodami 2 pateiktus sraigtus 12c (2,9 x 6,5).

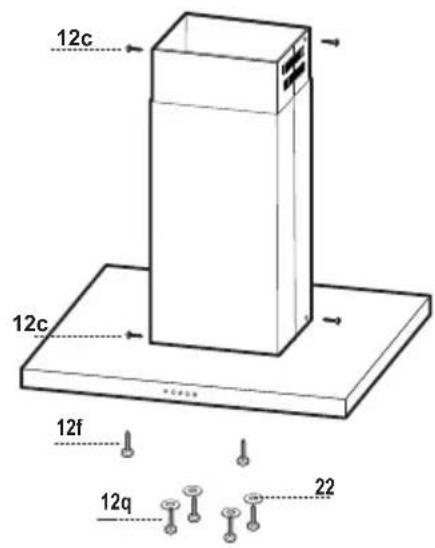

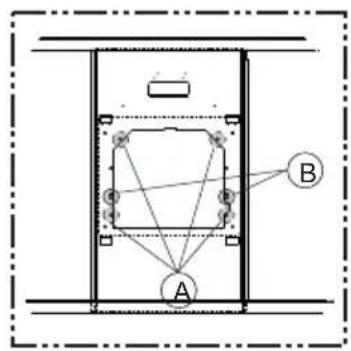

PRIEŠ TVIRTINDAMI GAUBTO KUPOLA PRIE RÉMO:

• Prisukite 2 sraigtus 12f iki pusės į skyles, esančias rėmo apačios šonuose.
• Iš gaubto kupolo išimkite riebalų filtrus.
• Išimkite bet kuriuos aktyvuotos anglies fi ltrus.
• Pakelkite gaubto kupolą ir jsukite sraigtus 12f i skyles (A) iki galo.
• Dirbdami iš apačios pritvirtinkite gaubto kupolą prie rėmo (B), naudodami pateiktus 4 sraigtus 12q ir 4 poveržles 22, tada tvirtai prisukite visus sraigtus.

12c 12c 12f 12q 22

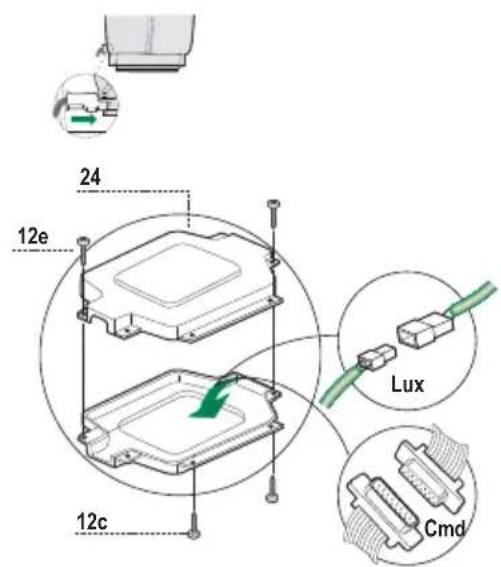

• Prijunkite gaubta i elektros tinkla, naudodami dvipoli jungikli, tarpas tarp kontaktu turi būti ne mažesnis kaip 3 mm.
• Išimkite riebalų filtrus (žr. paragrafą „Priežiūra“), įsitikinę, kad maitinimo kabelio jungiklis yra tinkamai įkištas į lizda ant ventiliatoriaus šono.
• Prijunkite valdymo jungiklj Cmd.
• Prijunkite lempučių jungiklį Lux.
• Patalpinkite jungiklius skirstymo dėžutėje 24 ir užda-rykite ją, naudodami 2 pateiktus sraigtus 12e (2,9 x 9,5).
• Naudodami 2 pateiktus sraigtus 12c (2,9 x 6,5), pritvirtinkite skirstymo déžutę prie gaubto korpuso.
• Recirkuliacinė versija: pritvirtinkite aktyvuotos anglies kvapo filtrą.
• Pakeiskite riebalų filtrus.

24 12e Lux 12c Cmd

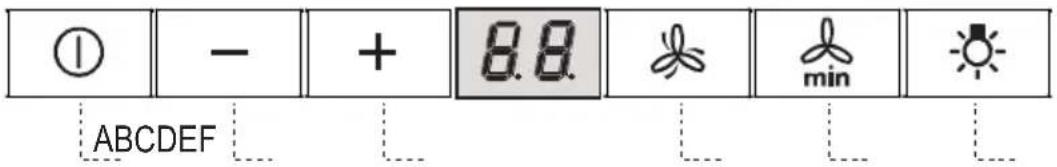

NAUDOJIMAS

① - + 8.8 min ABCDEF

MYGTUKAS EKRANAS FUNKCIJOS
A	Parodo nustatytą greitį	Įjungia ir išjungia traukos variklj
B	Parodo nustatytą greitį	Sumažina variklio greitį V3→V2→V1
C	Parodo nustatytą greitį	Padidina variklio greitį V1→V2→V3
D	Ekrane matomas HIDaviklis blykčioja	Įjungia maksimalų traukos greitį. Po 5 minučių greitis automatiškai griš prie anksčiau nustatyto greičio. Traukimas gali būti išjungtas vėl paspaudus mygtuką (blykčios dešimtainė atžyma ekrano centre).
E	Ekrane parodo laiką, likusį iki gartraukio išsijungimo (laiko skaičiavimas), ir nustatytą greitį. Blykčioja apačioje dešinėje esantis daviklis.	Įgalina automatinį įrenginio išjungimo atidėjimą (atidėjimas), kuris priklauso nuo nustatyto darbinio greičio.1 greitis → 20 minučių atidėjimas2 greitis → 15 minučių atidėjimas3 greitis → 10 minučių atidėjimasSiūlomas atidėjimo laikas gali būti pakeistas iš eilės spaudžiant mygtuką ir pasirenkant vieną iš esamų pasirinkimų (5, 10, 15, 20, 25 ir 30 minučių). Pasirinkto laiko pabaigoje įrenginys išsijungs automatiškai. Kad išjungtumėte šią funkcija, tiesiog spauskite mygtuką, kol atsiras 0 pasirinktis, arba variklj išjunkite.
F		Įjungia ir išjungia duju degiklio apšvietimo sistemą.
	Ekrane rodoma F	Parodo, kad reikia išplauti metalinius riebalų filtrus. Signalas įsijungia praėjus 100 gartraukio darbo valandų. Šis parodymas yra matomas tik tuomet, kai variklis yra išjungtas.Norėdami pakartotinai nustatyti signalą:lšjunkite variklj ir spauskite mygtuką D apytiksliai 3 sekundes, kol ekranas išsijungs.
	Ekrane rodoma C	Parodo poreikį pakeisti aktyvuotos anglies filtrus, taip pat išplauti metalinius riebalų filtrus. Signalas įsijungia praėjus 200 gartraukio darbo valandų. Šis parodymas yra matomas tik tuomet, kai variklis yra išjungtas.Ši indikacija privalo būti jungta po procedūros, kuri yra aprašyta aktyvuotos anglies filtro priežiūros skyriuje.Norėdami pakartotinai nustatyti signalą:lšjunkite variklj ir spauskite mygtuką D apytiksliai 3 sekundes, kol ekranas išsijungs.

PRIEŽIŪRA

Metaliniai riebalų fi Itrai

Filtrus galima plauti indaplovėje. Juos reikia plauti, kai ekrane atsiranda F simbolis arba kas 2 mėnesius ar dar dažniau, jei gartraukis naudojamas labai intensyviai

Įspėjamojo signalo pakartotinis nustatymas

• Išjunkite gartraukj ir lemputes.
• Spauskite D mygtuka, kol ekranas išsijungs.

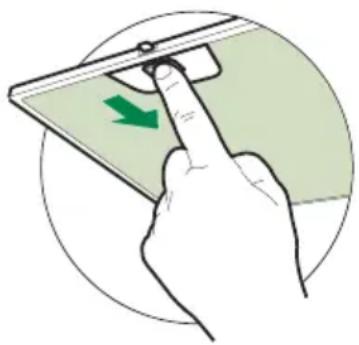

Filtrų valymas

• Išimkite filtrus, vieną po kito stumdami juos gartraukio užpakalinės gartraukio dalies link ir tuo pat metu traukdami juos žemyn.
• Plaunant filtrus reikia stengtis jų nelankstyti. Prieš dėdami filtrus atgal i gartraukį, įsitikinkite, ar jie visiškai sausi. (Kartais filtro spalva gali keistis, tačiau ji neturi įtakos filtro darbui).
• Dėdami filtrus i gartraukį, atkreipkite dėmesį, ar jų padėtis tinkama, ar rankenėlė yra nukreipta i išorę.

Aktyvuotos anglies filtras (recirkuliacinė versija)

Jo negalima plauti arba atnaujinti, jì reikia pakeisti, kai ekrane atsiranda C simbolis arba kas 4 mènesius.

lspėjamojo signalo aktyvavimas

• Jei naudojamas recirkuliacinis gartraukio variantas, filtro prisotinimo įspėjimo signalas turi būti ijungtas jį įrengus arba kai praeis šiek tiek laiko.
• Spauskite ir laikykite nuspaudę E (atidėjimas) 5 sekundes, kol ekrane bus matomas patvirtinimas:
  •C įsijungia du kartus – aktyvuotos anglies filtro prisotinimo įspėjimo signalas IŠJUNGTAS
  •C įsijungia vieną kartus – aktyvuotos anglies filtro prisotinimo įspėjimo signalas IŠJUNGTAS

AKTYVUOTOS ANGLIES FILTRO KEITIMAS

Pakartotinai nustatykite įspėjamajį signalą.

• Išjunkite gartraukį ir lemputes.
• Spauskite D mygtuka, kol ekranas išsijungs.

Filtro keitimas

• Išimkite metalinius riebalų filtrus.
- Išimkite panaudotą anglies pluošto filtra, atleisdami fi ksuojamuosius kabliukus.
- ldėkite naują filtrą ir pritvirtinkite jį reikiama padėtimi.
- Metalinius riebalų filtrus sudėkite i jų vietas.

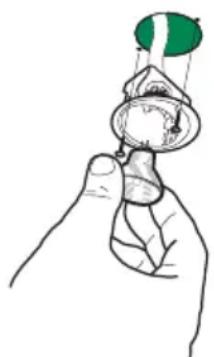

20 W halogeninė lemputė.

• Išsukite 2 sraigtus, fiksuojančius lemputės atramą, ir ištraukite ją iš gaubtuvo.
• Išsukite lemputę iš atramos.
• Keiskite kita to paties tipo lempute, įsitikinę, ar du kaištukai yra tinkamai įdėti į lemputės laikiklio skyles.
• Vél įdėkite atramą, užfiksuodami ją anksčiau išsuktais sraigtais.
