GEBRUIKSAANWIJZING DI7490M AEG-ELECTROLUX

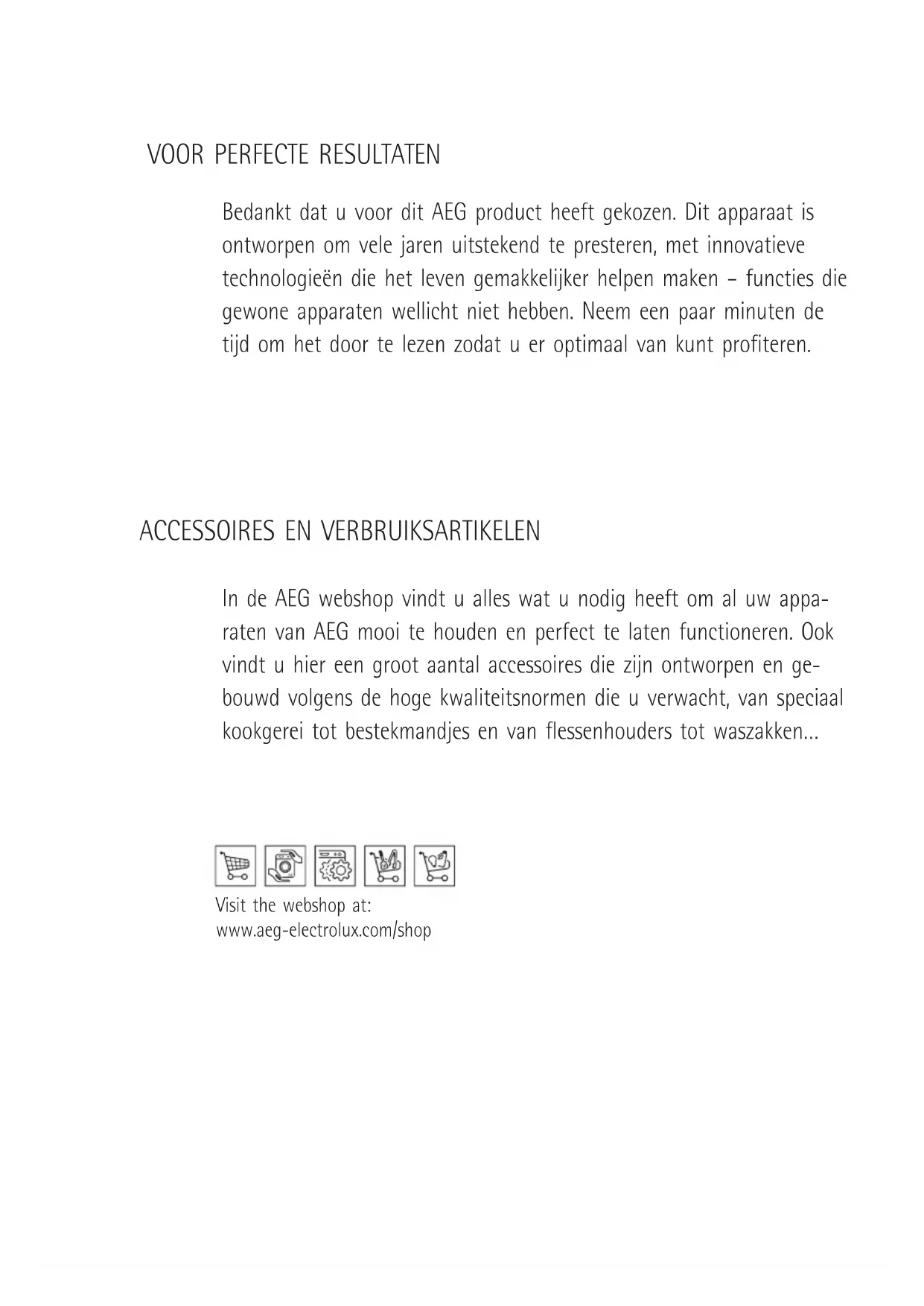

• Remonter le Support en le fixant à l’aide des deux Vis précédemment retirées.Bedankt dat u voor dit AEG product heeft gekozen. Dit apparaat is ontworpen om vele jaren uitstekend te presteren, met innovatieve technologieën die het leven gemakkelijker helpen maken – functies die gewone apparaten wellicht niet hebben. Neem een paar minuten de tijd om het door te lezen zodat u er optimaal van kunt profiteren.

ACCESSOIRES EN VERBRUIKSARTIKELEN

In de AEG webshop vindt u alles wat u nodig heeft om al uw appa- raten van AEG mooi te houden en perfect te laten functioneren. Ook vindt u hier een groot aantal accessoires die zijn ontworpen en ge- bouwd volgens de hoge kwaliteitsnormen die u verwacht, van speciaal kookgerei tot bestekmandjes en van flessenhouders tot waszakken…

Adviezen En Suggesties Eigenschappen Installatie Gebruik Onderhoud

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe-passing zijn op uw apparaat. INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit on- juiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

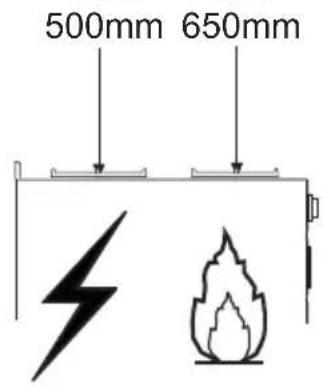

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragra-fen afmetingen en installatie).

• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.

• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.

• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleg-gen.

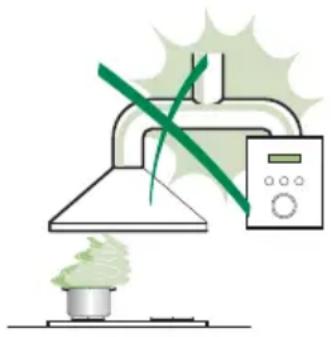

• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbrand- ing (verwarmingsketels, open haarden etc.).

• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit wer-ken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het ver- trek voldoende geventileerd wordt. Indien de keuken geen gat in de buiten-muur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimine-ren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.

• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.

• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met be-perkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veilig-heid.

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het ap- paraat spelen. ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgescha-keld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zet- ten.

• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevo-len intervallen (Brandgevaar).

• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken. Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht..NL - EIGENSCHAPPEN

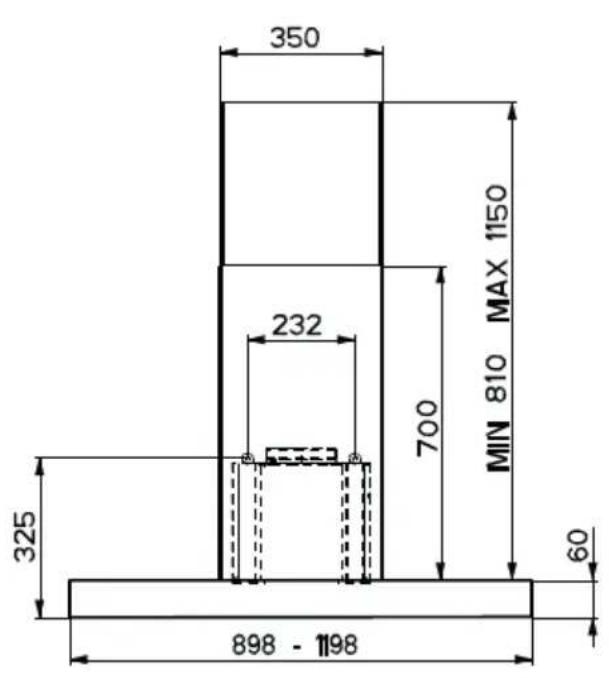

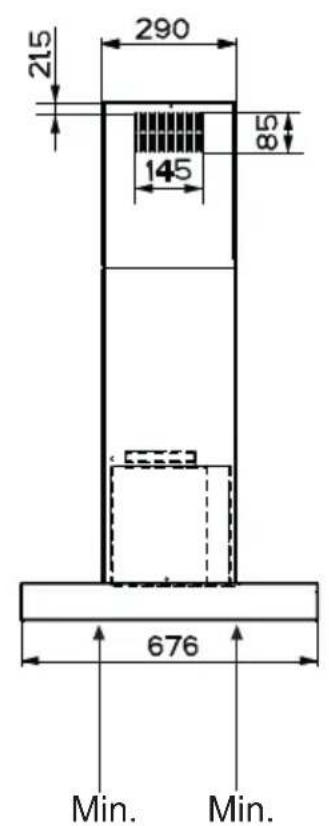

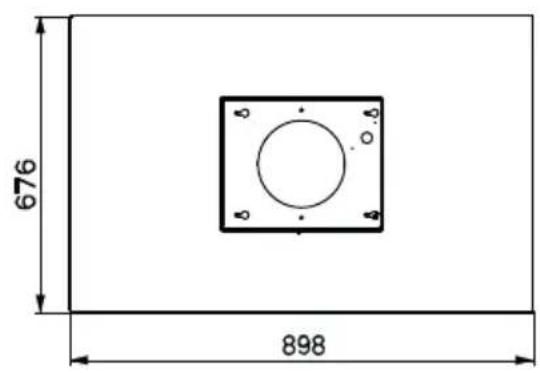

Onderdelen Ref. Aantal Onderdelen van het apparaat 1 1 Afzuigkap met: Bedieningen, verlichting, filters 2 1 Telescopische schouw bestaande uit:

2.1 1 Bovenste schouw

2.2 1 Onderste schouw

7.1 1 Telescopisch frame met afzuiginrichting,

bestaande uit: 7.1a 1 Bovenste frame 7.1b 1 Onderste frame 9 1 Verloopflens ø 150-120 mm 10 1 Flens met klep ø 150 mm

14.1 2 Verlengstuk verbindingsstuk luchtuitlaat

15 1 Verbindingsstuk luchtuitlaat 24 1 Aansluitdoos 25 Buisklemmen (niet inbegrepen) Ref. Aantal Installatieonderdelen

7.3 1 Bevestigingsbeugel verbindingsstuk luchtuitlaat

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de koo- kplaat af.

• Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan sa- menvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.

• Teken de middelpunten van de gaten van de boormal af.

• Boor gaten in de afgetekende punten:

• Plafond van massief beton: volgens de gebruikte betonpluggen.

• Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.(schuif on-mid- dellijk de bijgeleverde pluggen 11 in de gaten).

• Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.

• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de af-voerlei- ding naar buiten.

• Zet de twee schroeven vast in kruisvorm, maar laat een ruimte vrij van 4-5 mm tussen de schroef en het plafond:

• voor massief beton, betonpluggen, niet bijgeleverd.

• voor bakstenen muur met luchtkamer, met een resistente dikte van ongeveer 20 mm, wor-den de schroeven 12h bijgeleverd.

• voor houten balken, 4 houtschroeven, niet bijgeleverd.

• voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverdNL - INSTALLATIE

• Draai de twee schroeven los die het onderstuk vasthouden aan het frame en verwijder het (langst de onderkant)

• Draai de twee schroeven los die het bovenstuk vasthouden aan het frame en verwijder het (langst de bovenkant) Als U de hoogte van het frame wil bijstellen, gaat als volgt te werk:

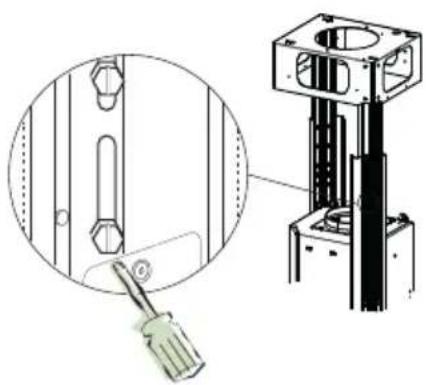

• Draai de metriche schroeven los die de twee ko- lom-men met elkaar verbinden. Deze bevinden zich aan de zijkant van het frame.

• Om het frame stabieler te maken, moet U de vier vei-ligheidsschroeven vastzetten in het laatste vrije gat.

• Til het frame op, plaats de haken over de schroeven en schuif verder tot de schroeven blokkeren;

• Schroef deze twee schroeven goed aan en zet ook de andere twee bijgeleverde schroeven vast; Vooraleer U de schroeven definitief vastschroeft, kan U nog bijpassen door het frame rond te draaien. Let wel op dat de schroeven niet uit de bevestig- ingshaken schu-iven.

• De bevestiging van het frame moet zowel be- rekend zijn op het gewicht van de wasemkap als op de bela-stingen die veroorzaakt worden door eventuele stoten tegen de zijkant van het gemon- teerde apparaat. Controleer na het bevestigen van het frame of de ba-sis stabiel is, ook als er tegen het frame aan wordt geduwd.

• In alle gevallen waarin het plafond niet stevig genoeg is op het punt waar de kap wordt opge- hangen, dient de installateur het plafond te ver- stevigen met platen en tegenplaten die verankerd worden aan delen met een resistente structuur

LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van naar keuze van de installateur. Leiding van ø150

• De Toom met Klep 10a ø 150 worden aangebracht.

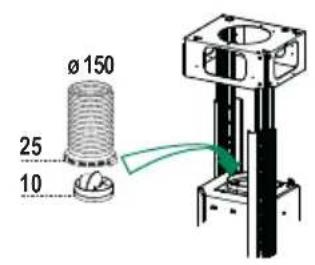

• Maak de buis vast met geschikte buisklemmen 25 (niet inbegrepen) Leiding van ø120

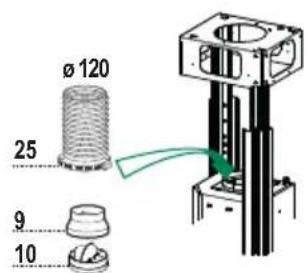

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de Toom met Klep 10a worden aangebracht.

• Maak de buis vast met geschikte buisklemmen 25 (niet inbegrepen).

• Verwijder de eventuele geurfilters met actieve kool- stof.

LUCHTAFVOER MODEL MET LUCHTCIRCULATIE

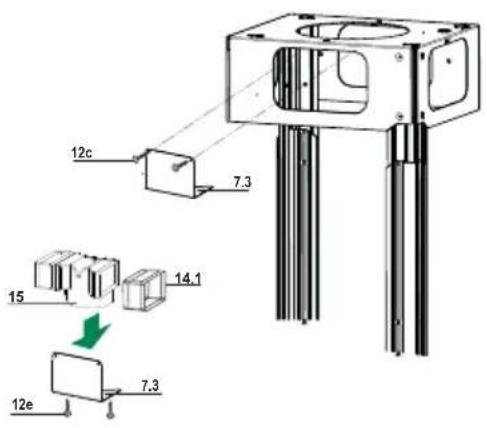

• Plaats de verlengstukken van het verbindingsstuk

14.1 aan de zijkant op het verbindingsstuk 15.

• Plaats het verbindingsstuk 15 in de steunbeugel 7.3 en bevestig het met de schroeven.

• Bevestig de steunbeugel 7.3 door hem met de schro- even aan het bovenste deel te bevestigen.

• Controleer of de uitgang van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verti- caal samenvalt met de openingen van de schouw.

• Sluit het verbindingsstuk 15 op de uitgang van de afzuigkap aan met een buis of slang van ø150 mm, naar keuze van de installateur.

• Controleer of een geurfilter met actieve koolstof aanwezig is. ø 120

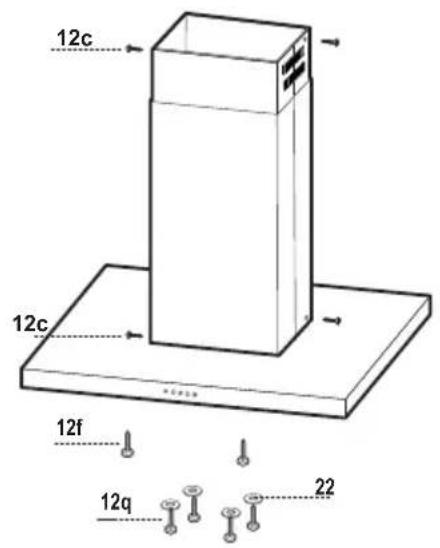

• Breng het bovenste gedeelte van de schouw in positie en zet dit aan de bovenkant vast aan het frame met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).

• Breng op dezelfde manier het onderste gedeelte van de schouw in positie en zet dit aan de onder- kant vast aan het frame met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5). Alvorens de afzuigkap aan het frame te beves- tigen:

• Schroef de 2 schroeven 12f voor de helft vast op de zijkant onderaan het frame ter hoogte van de 2 al aanwezige gaten.

• Verwijder de vetfilters uit de afzuigkap;

• Verwijder eventuele geurfilters met actieve kool- stof.

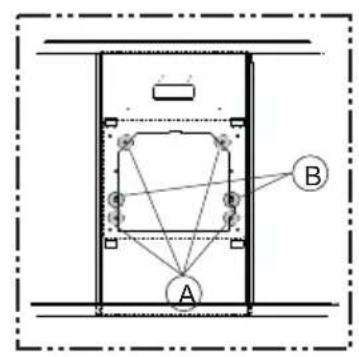

• Til de afzuigkap op en klem de schroeven 12f tot de aanslag in de gaten (ref. A).

• Bevestig de afzuigkap van onderaf met de 4 bi- jgeleverde schroeven 12q en 4 sluitringen 22 aan het frame (ref. B) en haal alle schroeven definitief aan. ELEKTRISCHE AANSLUITING

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tus-sen de contacten van tenminste 3 mm.

• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voeding- skabel goed in de contactdoos van de afzuigkap is gestoken.

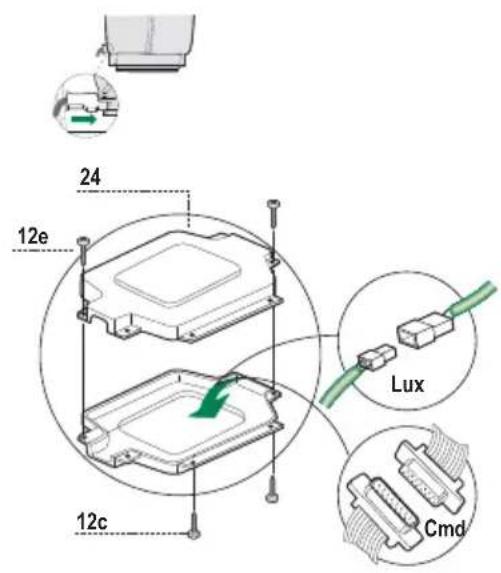

• Sluit de connector van de bedieningen Cmd aan.

• Sluit de connector van de verlichting Lux aan.

• Plaats de connector in de beschermdoos 24 en sluit deze met de 2 bijgeleverde schroeven 12e (2,9 x 9,5).

• Bevestig de beschermdoos aan de wasemkap met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).

• Voor de filterversie monteert u het geurfilter met ac-tieve koolstof.

• Zet de vetfilters weer op hun plaats

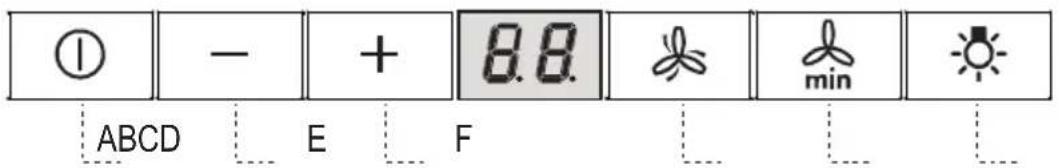

A Toont de ingestelde snelheid Schakelt de zuigmotor in en uit B Toont de ingestelde snelheid Verlaagt de snelheid van de motor V3→V2→V1 C Toont de ingestelde snelheid Verhoogt de snelheid van de motor V1→V2→V3 D Toont HIDe punt knippert Start de hoogste zuigsnelheid. Na 5 minuten wordt automatisch weer op de eerder ingestelde snelheid overgegaan. Deze functie kan ook ingeschakeld worden door opnieuw op de toets te drukken (het decimaalteken in het midden van het display knippert). E Toont de resterende tijd tot de uitschakeling van de afzuigkap (countdown) en de ingestelde snelheid. De punt rechtsonder knippert. Activeert de automatisch uitgestelde uitschakeling (Delay) van het apparaat volgens de ingestelde bedrijfssnelheid: Snelheid 1 → delay 20 minuten Snelheid 2 → delay 15 minuten Snelheid 3 → delay 10 minuten De vooringestelde vertragingstijd kan worden gewijzigd door achte- relkaar op de toets te drukken en uit de beschikbare opties te kiezen (5, 10, 15, 20, 25 en 30 minuten). Na de geselecteerde tijd gaat het apparaat automatisch uit. Om deze functie uit te schakelen, drukt u op de toets en loopt u door de opties tot 0 of schakelt u de motor uit.

F Schakelt de verlichting van het kookvlak in en uit Toont F Signaleert dat de metalen vetfilters moeten worden gewassen. Het alarm wordt na 100 bedrijfsuren van de afzuigkap ingeschakeld. Deze signalering is alleen zichtbaar als de motor uitstaat.Reset alarm:schakel de motor uit en druk ongeveer 3 seconden op de toets D totdat het display wordt uitgeschakeld. Toont C Signaleert dat de actieve koolstoffilters moeten worden vervangen en dat ook de metalen vetfilters moeten worden gewassen. Het alarm wordt na 200 bedrijfsuren van de afzuigkap ingeschakeld. Deze signalering is alleen zichtbaar als de motor uitstaat.Deze signalering moet geactiveerd worden volgens de procedure in het deel ‘onderhoud’ van het actieve koolstof- filter.Reset alarm:schakel de motor uit en druk ongeveer 3 seconden op de toets D totdat het display wordt uitgeschakeld. A B C D E FNL - ONDERHOUD

ONDERHOUD Metalen Vetfilters Deze metalen vetfilters kunnen in de vaatwasmachine gewassen worden en dienen gereinigd te worden wan- neer het signaal F op de display verschijnt of tenminste om de 2 maanden of zelfs vaker bij een bijzonder inten-sief gebruik. Reset van het alarmsignaal

• Schakel de verlichting en de afzuigmotor uit.

• Druk op toets D totdat de display uitgaat. Schoonmaak van de filters

• Trek het Comfort Panel open.

• Verwijder de filters één voor één door ze naar de ach- terkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.

• Was de filters zonder ze te vouwen en laat ze drogen alvorens ze weer terug te plaatsen. (Een eventuele ve- randering in de kleur van het oppervlak van de fil-ters, die na verloop van tijd kan optreden, heeft abso-luut geen invloed op de goede werking ervan.)

• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

• Sluit opnieuw het comfort panel.NL - ONDERHOUD

Geurfilters met actieve koolstof (Model met luchtcirculatie)

• Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen wanneer C op het display verschijnt of in elk geval om de 4 maanden. Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.

• Houd de toets E (Delay) 5 seconden ingedrukt totdat de bevestiging op het display ver-schijnt:

• 2 keer knipperen van de melding C – Alarm geurfilter met actieve koolstof verzadigd AAN

• 1 keer knipperen van de melding C – Alarm geurfilter met actieve koolstof verzadigd UIT.

Vervanging Geurfilter Met Actieve Koolstof Reset van het alarmsignaal

• Schakel de verlichting en de afzuigmotor uit.

• Druk op toets D totdat de display uitgaat. Vervanging filter

• Verwijder de metalen vetfilters.

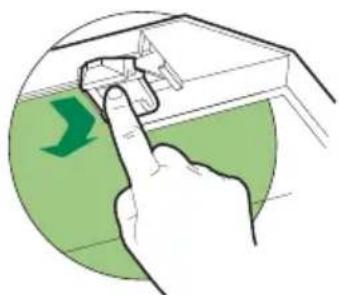

• Verwijder de verzadigde geurfilter met actieve kool- stof door de bevestigingshaakjes los te maken.

• Zet de nieuwe filter vast op zijn plaats.

• Plaats opnieuw de metalen vetfilters. Verlichting

VERVANGING VAN DE LAMPEN

Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.

• Trek de lamp uit de houder.

• Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pin- nen correct in de behuizing van de worden gestoken.

• Monteer de houder door hem te bevestigen met de twee eerder verwijderde schroeven.
