GEBRUIKSAANWIJZING DD 8821 M AEG-ELECTROLUX

Installatie- en gebruiksaanwijzing

Lees deze informatatie aandachtig door.

Lees vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodat u nogiens ie's sunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparatusaat.

• Bij technische problemen(Int)kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmaterial verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmaterialien en eventuele oude apparaten要去 op de juiste manier worden weggegooid.
• Houd u aan de landelijkke enplaatselijkke voorschriften en let op de materiaalaanduiding (materialscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

• Waarschuwing! Afgedankte apparaten要去en voor het weggooien onbruikbaar worden gemaatk. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een yakman lately demonteren).

Dit apparatus is voorzien van het merkteken volgens de Europeserechtelijk 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen die anders zonden können worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationatie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Inhoud

Veiligheidsaanwijzingen 24

voorde gebruiker 24

Gebruik als afzuigkap 26

Gebruik als recirculatiekap 26

Bediening van de afzuigkap - DD 8990 27-30

Bediening van de afzuigkap DD 8861-8891-8821 29-30

Bediening van de afzuigkap DD 8695-8665-8625 31-32

Onderhoud 33

Metalen vetfilters 33

Koofilter 34

Vervangen van de lamp(en) 35

Reiniging 36

Extra leverbare accessoires 36

Klantenservice 37

Toebehoren/Montagematerialiaal 38

Elektrische aansluiting 38

Installatie 39

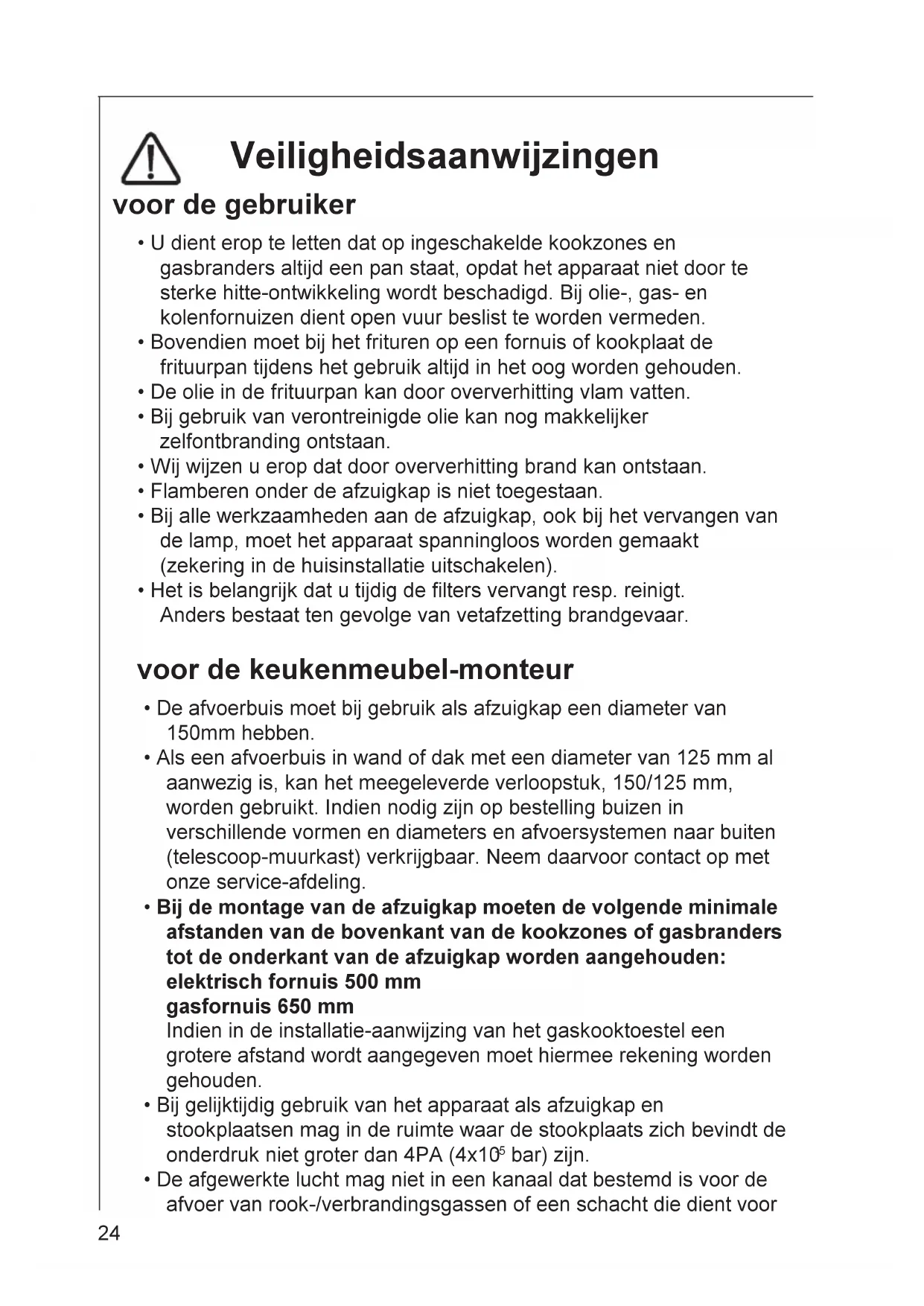

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders.altijd een pan staat, opdat het apparaat Niet door te sterke hitte-ontwiekeling worden beschadigd. Bij olie-, gas- en kolenformuizen dient open vuur beslist te worden vermeden.
• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik.altijd in het oog worden gehonden.
• De olie in de frituurpan kan door oververhitting vlam vatten.
• Bij gezbruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.
  Wij wijzen u erop dat door oververhitting brand kan ontstaan.
• Flamberen onder de afzuigkap is Niet toegestaan.
• Bij alle werkzaamheden aan de afzuigkap, ook bij het verrangen van de lamp,要去 het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).
• Het is belangrijk dat uijdig de filters verwangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

voor de keukenmeubel-monteur

• De afvoerbuis moet bij gebruik als afzuigkap een diameter van 150mm hebben.
• Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gezruikt. Indien nodig় op bestelling buizen in verschillende vormen en diameters en afvoersystemen maar buiten (telescoop-muurkast) verkrijgbaar. Neem waarvoor contact op met once service-afdeling.
  Bij de montage van de afzuigkap要去en de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden: elektrisch fornuis 500 mm gasfornuis 650 mm

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gehonden.

Bij geleiktijdig gebruik van het apparaat als afzuigkap en stockplaatsen mag in de ruimte waar de stockplaats zich bevindt de onderdruk Niet groter dan 4PA (4x10⁵ bar)+zijn.
- De afgewerkte lucht mag Niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor

de ontluchting van ruimten met stockplaatsen geleid worden.

• Voor het afvoeren van de afgewerkte lucht要去en deplaatselijke voorschriften in acht genomen worden.
• Bij gezebruik als afzuigkap要去 gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening要去ন.
• Op grond van landelijkke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zich aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens indezelfde ruimte, bepaalde beperkingen.
• Het gemeinschappelijk, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500 - 600cm^2 van buiten geventileerd zichn, waardoor bij lopende afzuigkap een onderduk vermeden worden.
• Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500 - 600~cm^2 de werkking van de afvoerinrichting nadelig beinvloed worden.
• Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt nicht onder bovengenoemde voorschriften.
• Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

-korte,rechte afvoerverbindingen
- zo min möglichk bochten in de buis
- buizen nicht met scherpe hoeken maar met flauwe bochten latent verlopen
- zo groot möglichke buisdiameter (bij voorkeur bezelfde diameter als de afvoeropening).

• Als u deze basisregels nicht in acheit neemt, moet u rekening honden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat worden als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
• Bij sommige modellen worden het kooffilter meegeleverd, d.w.z. dat de kap direct als recirculatiekap kan worden gebruikt. Als u de kap als afzuigkap gaat gebruiken, raden we u aan het kooffilter te verwijderen.

Gebruik als afzuigkap

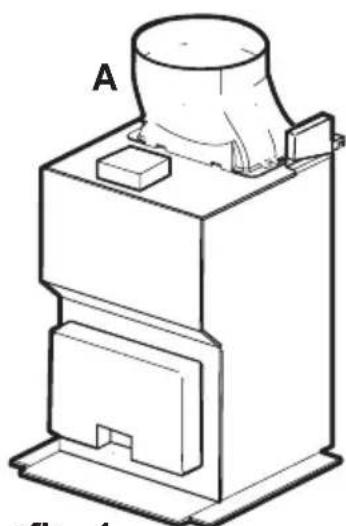

• De lucht worden met behulp van een op de afvoeropening A aan te brengen buis maar buiten afgevoerd afb.1.
• Voor de Beste afzuigprestaties要去 de afvoerbuisdezelfd diameter hebben als de afvoeropening.
• Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gezruikt. Indien nodig় op bestelling buizen in verschillende vormen en diameters en afvoersystemen maar buiten (telescop-muurkast) verkrijgbaar. Neem waarvoor contact op met once service-afdeling.

afb. 1

Gebruik als recirculatiekap

• De lucht worden door koolfilters gefilterd en wee de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

Bediening van de afzuigkap - DD 8990

• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele Minutes voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 Minutes aan te latent staan.

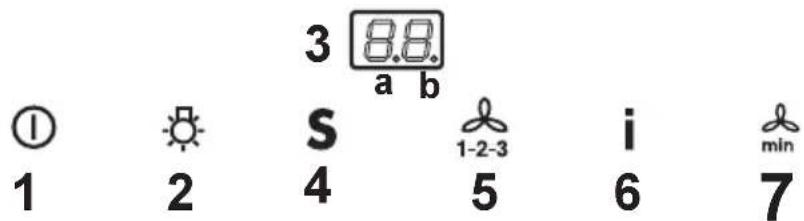

De schakelaars bevinden zich aan de voorkant van de kap:

afb. 2

1 - Toets AAN (stand-by – toets verlicht) / UIT (toets nicht verlicht) Druk een of meertere malen op de toets om de gewenste functie te kiezen: stand-by LED b aan): de kap is maar voor het gebruik, de veiligheidsprocedure kan geactiveerd worden (zie "Veiligheidsprocedure"). UIT: alle functies zich uitgeschakeld behalve de verlichting.
2 - Toets verlichting AAN/UIT
3 - Display
4 - Toets automatische werkung AAN/UIT (sensoren - toets S ingeschakeld):

De kap start automatisch op grond van de verandering in de normale omgevingstoestand die door de sensoren van de kap waargenomen worden. (Zie ook volgende paginga "Sensorentest"). De LED's van het display knipperen afwisselend met een sleidid die overeenkomt met de ingestelde zuigkracht.

Attentie! De kap is voorzien van een automatisch ijksystem om de normale omgevingstoestand vast te leggen.

Indien een afwijking waargenomen worden, kan de ijking handmatig herhaald worden (zie volgende paginga "Automatische ijking" en "Handmatige ijking").

5 - Toets voor kiezen van de stand (1 - 2 - 3 - 1 - 2 ....)
6 - Toets intensief-stand AAN/UIT. Duur 5 minutes, in het display verzchijnen de letter P en de resterende werkingsstijd, LED a knippert.

Na 5 minutes werkung schakelt de kap op de eerder ingestelde stand terug.

Toets 1 of 6 indrukken om deze functie voortijdig uit te schakelen.

7 - Toets timer AAN/UIT. Bij alle standen kan van tevoren een bepaaldeijd worden ingesteld (LED b knippert), na afloop waarvan de kap wordenuitgeschakeld:

stand 1:20 minuten

stand 2:15 minute

stand 3:10 minutes

P (intensief-stand): 5 minuten

Het display geeft ook de resterende werkingsstijd aan.

Automatische ijking van de sensoren:

De automatische ijking van de sensoren vindt elke 30 Minutes plaats. Attentie: na het installereren van de kap of na een langere stroomonderbreking minstens 30 minutes wachten, om er zeker van teল dat de sensoren goed geijkt�.

Voer de ijking uit als de kookplaatuitgeschakeld is, bij een normale omgevingstemperatuur en zonder dat er große hoeveelheden damp aanwezig zich:

• Toets 43 seconden ingedrukt houden, dan toets 1 indrukken, de kap geeft met een akoestisch signaal aan dat de ijking geslaagd is.

Sensorentest

Tijdens het gebruik worden automatisch en voortdurend een test voor de doeltreffendheid van de sensoren uitgevoerd. Bij een storing verschijnt in het display het getal "88". Neem in dat geval contact op met unsere service-afdeling.

In deze toestand kan de kap desondanks in de handmatige stand gebruikt worden.

Veiligheidsprocedure

Zelfactivering van de automatische veiligheidsprocedure onder bijzondere omstandigheden: indien de sensoren een te sterke temperatuurstijging waarnemen, ook als de kap in de handmatige stand werkt, activeert het system vanzelf de automatische werkinq en de zuigmotor worden ingeschakeld, de kap kan uitgeschakeld worden door toets 1 in te drukken.

Als het apparaat of de bedieningselementen nicht functioneren: minstens 5 seconden de stroomverzorging maar de kap onderbreken en dan opnieuw inschakelen. Dan 15 seconden wachten en controlleren of de kap goed functioneert.

Bediening van de afzuigkap DD 8861-8891-8821

• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele Minutes voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minutes aan te latent staan.

De schakelaars bevinden zich aan de voorkant van de kap:

8.8 1-2-3 i min afb.3 1 2 3 4 5

1 - in-/uitschakelen

Korter dan 1,5 seconde indrukken: de kap schakelt op stand-by (punt b brandt).

Langer dan 1,5 seconde indrukken: de kap wordt uitgeschakeld, ALLE functies (m.u.v. de lichtschakelaar) worden afgesloten (display is volledig uitgeschakeld).

Nogmaals langer dan 1,5 seconde indrukken om de kap waar op stand-by te schakelen.

2 - in-/uitschakelen verlichting
3 - display
4 - inschakelen en stand 1-2-3- kiezen
5 - inschakelen intensief-stand:

Na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beeindigen, knop 1 of 5 indrukken. Op de display verschijnt de letter P en de resterendeijd (punt a knippert), aan het einde klinkt een signaal.

6 - Timer: bij alle standen kan een bepaaldeijd worden ingesteld (punt b knippert), na afloop waarvan de kap wordtuitgeschakeld: De tijsdschakeling is als volgt ingedeeld: stand 1: 20 minutes

stand 2:15 minuten

stand 3:10 minuten

Op de display verschijnt de resterende werkingsstijd, aan het einde klinkt een signaal.

Deze functie kan uitgeschakeld worden door weeer op de toets te drukken.

Als het apparaat of de bedieningselementen nicht functioneren: minstens 5 seconden de stroomverzorging maar de kap onderbreken en dan opnieuw inschakelen. Dan 15 seconden wachten en controlleren of de kap goed functioneert.

Controle-inrichting voor vet- en koolfilters DD 8990 - 8861 - 8891 - 8821

Deze afzuigkap beschikt over een inrichting die aangeeft wanner de vetfilters resp. het koolffilter gereinigd要去en worden (bij gebruik als recirculatiekap met koolffilter).

Deze kap worden door de fabriek zonder koolfilter geleverd, waarom is de verzadigingsindicatie voor het koolfiter uitgeschakeld.

Als de kap darüber met koolfilter in gebruik worden genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld:

Alleen voor DD 8990: De kap moet op "UIT" ingesteld zijn.

Toets 4 en 5 tegelijk 3 seconden ingedrukt houden. Eerst gaat alleen de LED-indicatie vetfilter F branden. Zodra ook de LED-indicatie koolfilter C gaat branden is de verzadigingsindicatie ingeschakeld.

Om de indicateatie uit te schakelen: toets 4 en 5 tegelijk 3 seconden ingedrukt houden tot de LED-indicatie koolfiter Cuitgaat.

LED-indicatie vetfilters (F)

De LED-indicatie F knippert als de vetfilters要去en worden gereinigd. Dat is na ca. 40 gebruiksuren het geval. Zie hoofdstuk "Onderhoud - Metalen vetfilters".

LED-indicatie koolfilter (C)

De LED-indicatie C knippert als het koolfilter moet worden gereinigd of verrangen. Dat is na ca. 160 gebruiksuren het geval. Zie hoofdstuk "Onderhoud - Koolffilter".

Reset verzadigingsindicatie

Na reinigen of verrangen van de vetfilters resp. verrangen van het koolfilter toets 1 3 seconden ingedrukt houden tot de LED-indicatie vetfilter F of koolfilter C Niet meer knippert.

Bediening van de afzuigkap - DD 8695-8665-8625

• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele Minutes voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 Minutes aan te latent staan.

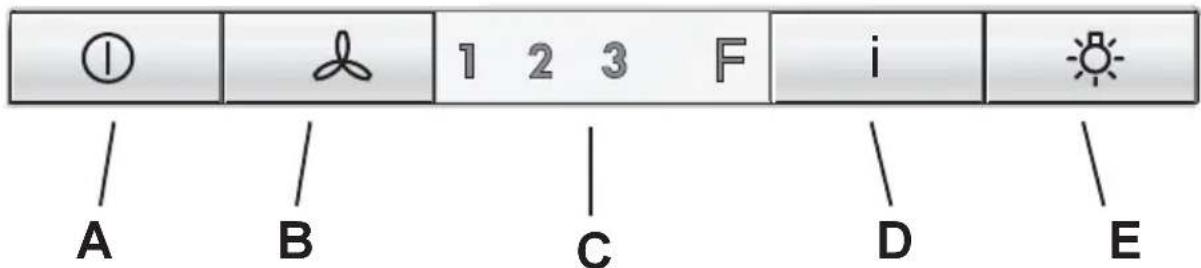

De schakelaars bevinden zich aan de voorkant van de kap:

A - toets UIT (toets uitgeschakeld) - toets AAN (toets ingeschakeld). Druk op de toets om de gewenste functie te kiezen: AAN (toets ingeschakeld): de kap stelt de LAST gekozen stand in UIT (toets uitgeschakeld): alle functies zichn uitgeschakeld behalte de verlichting.
B - toets voor kiezen van de stand (zuigkracht)
Druk op deze toets om de gewenste stand (zuigkracht) te kiezen (1 - 2 - 3).
C - display: geeft de gekozen zuigkracht (1-2-3) en de filterverzadiging aan (F)
D - inschakelen intensief-stand:na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp.uit, als geen stand is ingesteld. Om de intensief-stand eerder te beeindigen, toets A, B of D indrukken.
E - in-/uitschakelen verlichting

afb. 4

Als het apparaat of de bedieningselementen nicht functioneren: minstens 5 seconden de stroomverzorging maar de kap onderbreken en dan opnieuw inschakelen.

Controle-inrichting voor vet- en koolfilters DD 8695-8665-8625

Deze afzuigkap beschikt over een inrichting die aangeeft wanner de vetfilters resp. het koolffilter gereinigd要去en worden (bij gebruik als recirculatiekap met koolffilter).

Deze kap wordt door de fabriek zonder koolfilter geleverd,kaarom is de

verzadigingsindicatie voor het kooffilter uitgeschakeld.

Als de kap darüber met koolffilter in gebruik worden genomen, dan要去 deze verzadigingsindicatie als volgt worden ingeschakeld:

De kap要去 op "UIT" ingesteld zich.

Druk gegelijkkertijd, 3 seconden lang, op de toetsen B en D, de LED F waar aan en de LED van de 1^ste stand begint te knipperen, na 1 seconden begint ook de LED van de 2^de stand te knipperen en een geluidssignaal (pieptoon) geeft aan dat de instellingplaats hebigt gezahd.

Om de verzadigingsindicatie van het kooffilter te verwijderen drukt u tegelijkertijd, 3 seconden lang, op de toetsen B en D, de LED F gaat aan en de LED van de 1^ste stand (vetfilter) en de LED van de 2^de stand beginnen te knipperen, na een seconde knippert alleen de LED van de 1ste stand, een geluidssignaal (pieptoon) geeft aan dat de instellingplaats hebft gezahd.

LED-indicatie vetfilters

De LED van de 1ste stand (+ LED F) knippert als de vetfilters要去en worden gereinigd. Zie hoofdstuk "Onderhoud - Metalen vetfilters".

LED-indicatie koolfilter

De LED van de 2de stand (+ LED F) knippert als het koolfilter要去 worden gereinigd of verrangen. Zie hoofdstuk "Onderhoud - Koolfilter".

Reset verzadigingsindicatie

Na reinigen of verrangen van de vetfilters resp. het koolfilter toets A 3 seconden ingedrukt houden tot de LED van de 1ste stand of die van de 2de stand Niet meer knippert. Ook de LED F gaat UIT.

Onderhoud

• Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

• De metalen vetfilters—hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters要去en elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

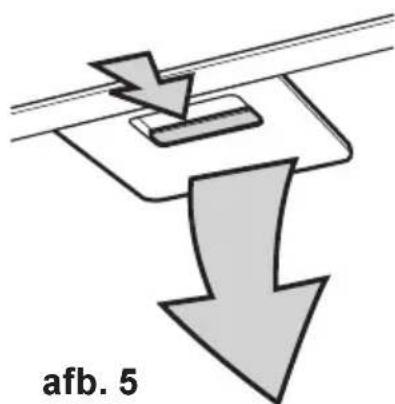

Demonteren van de metalen vetfilters

• Schuif de vergrendeling van de metalen vetfilters eerst maarachten en trek de cassette dan�beneden, afb.5.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces EVT. herhalen. Cassette afdrogen en weeinzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65^ ) kiezen. Proces EVT. herhalen. Cassette afdrogen en weeinzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die darüber geen invloed op de werkig hebben.

• De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Koolfilter

• Het kooffilter moet worden gebruikt, als het apparaat als recirculatiekap worden gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").
• Reinigen/ervangen van het kooffilter

In gegenstelling tot andere koofilters kan het LONG LIFE kooffilter gereinigd en gereactiveerd worden. Bij normala gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5uur per dag).

Dat kurz u het beste in de afwasautomaat doeon. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65^) . Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes+kennen voroorzaken. Om de kool wee te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100^ kiezen en het filter 10 minuten lang drogen.

Na ca. 3aar moet het filter worden verrangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

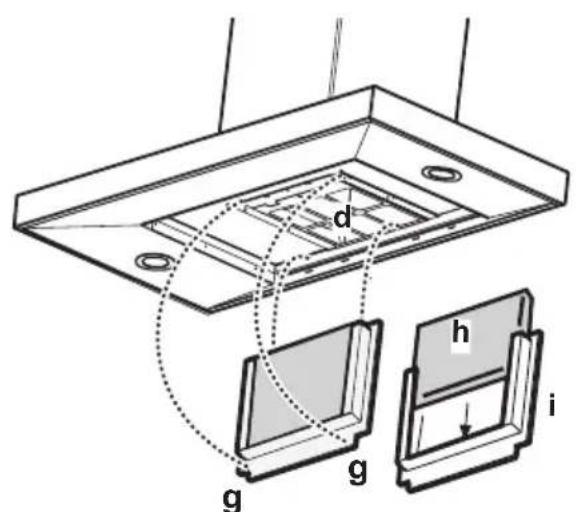

Montage

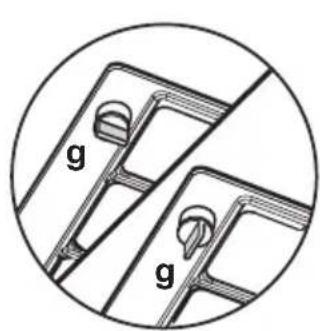

Het frame i van het filter h losnemen: daartoe de vergrendelingen g 90^ draaien. Koolfilter in het frame zetten en in omgekeerde volgorde weeberbevestigen.Afb.6.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.
• Bij bestelling van een新模式 filter modelnaam en E-nr. opgeven. Deze geveens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
• Het kooffilter(Int)bestellen bij de service-afdeling.

afb. 6

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zichn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

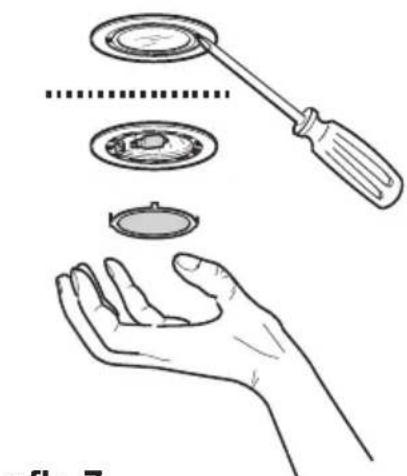

Vervangen van de lamp(en)

• Stekker uit het stopcontact trekken.
• Afdekkapje van de lamp m.b.v. een schroevendraaier losmaken en verwijderen, afb. 7.
  Defecte lamp door een gelijkwaardige lamp verrangen.
• Afdekkapje wee monteren.
• Voordat u contact opneemt met once service-afdeling, odomat de gloeilamp Niet brandt, eerst controleren of de lamp stevig vast zit.

afb. 7

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken.
• Geen spitse voorwerpen in het beschemrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Het is belangrijk om opijd de filters te verrangen resp. te reinigen. Als u deze aanwijzingen Niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

koolfilter type 20

muirkast Neem contact op met

afvoerbuis Neem contact op met

onze service-afdeling

onze service-afdeling

Klantenservice

Geef in geval van storing once service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achefter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehonden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft,(Intu de volgende afdelingen raadplegen:

Service-informatielijn

(zoek bezoek servicetechnicus [phone] (Nederland) en onderdelen) 02/363.04.44 (België)

Consumenbelangen

(�示 algemene, product- of [phone] (Nederland)

gebruiksinformatie) 02/363.04.44 (België)

Belangrijk!

Houd bij het opgeven van een storing.altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebts losgenomen en kunt u het beste hieronder noteren.

E-nr. ....

F-nr. ....

Bereid het gesprek algijd goed voor. Zo vergemakkelijk u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig möglichk op:

• Hoe doet de storing zich voor?
• Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatatie kan unsere service-afdeling de juiste voorbereidingen treffen, zodate het apparaat bij het eerste bezoek van de servicetechnicus waar hersteld kan worden.

Op deze manier hoeft u slechts eén maal thus te blijven.

Technische gegevens

Model: DD8625 DD8665/8695 DD8861/8891 DD8990 DD8821
Afmetingen (in cm):
Hoopte 82,3-125,7 72,7-108,7 72-114 72-114 79-123
Breedte 119,8 59,8/89,8 59,8/89,8 89,8
Diepte	45	45	45	45	45
Totale
aansluit-
waarde (W):	255	215	215	215	255
Vent.motor(W):	175	175	175	175	175
Verlichting (W):	4x20	2x20	2x20	2x20	4x20
Lengte
van het aansluit-
snoer (cm):	150	150	150	150	150
Elektrische
aansluiting (V):	230	220-240	220-240	220-240	220-240

Toebehoren/Montagematerialiaal

1 luchtgeber
1 montagebeugel
1 montagesteun
6 houtschroeven 5 × 45 ~mm (voor de bevestiging aan de muur),
6 pluggen 8 mm (voor de bevestiging aan de muur),
1 verloopstuk 0 125-120 mm,
1 sleutel om de schroeven (type TORX) vast te draaien

DD 8665-8695-8861-8891-8990: 2 + 2 plaatschroeven 3,5 × 9,5 (voor montage van de luchtgeleider), 2 plaatschroeven 2,9 × 6,5 (om het schouwdeel te bevestigen)

DD 8625-8821: 4 plaatschroeven 2,9 × 6,5 (2 voor montage van de luchtgeleider - 2 om het bovenste schouwdeel te bevestigen), 2 plaatschroeven 3 × 9 (om het onderste schouwdeel te bevestigen).

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

Controleer vór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geinstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluitingoodzakelijkis, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installmentie moet een inrichting+zijn aangebracht die het möglichk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden. Voor storingen die het gevolg+zijn van Niet opvolgen van bovengenoemde aanwijzingen is de fabrikant Niet aansprakelijk. Vaste aansluiting alleen door een erkend elektro-installateur!

Installatie - afb. 8-9

Voorbereidende maatregelen voor de installmentie (Alleen voor model DD 8625-8821)

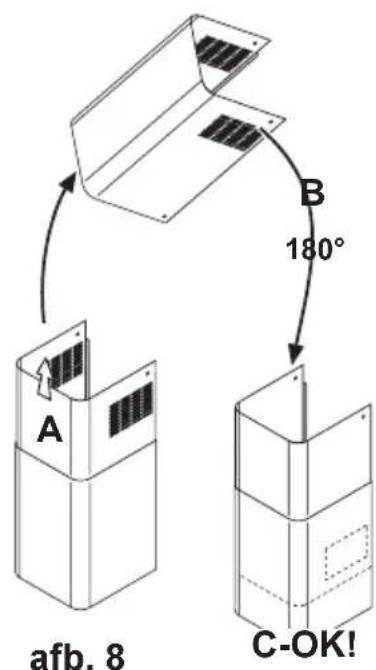

Bepalen of de kap als afzuig- of recirculatiekap gaat worden gezruikt. Bij gebruik als afzuigkap kan het bovenste deel van de schouw worden omgedraaid, zodateuitstroomoppeningen in het onderste deel terechtkomen en nicht meer zichtaar+zijn. Bij gebruik als recirculatiekap要去en de openingsaar boven worden gericht (zie afb.8,A-B-C).

• De middelijn op de wand aangeven (1). Dan het montagesjabloon zoplaatsen dat de middelijn op het sjabloon overeenkomt met die op de wand (2).

• De bevestigingshaken van de kap met pluggen en schroeven bevestigen (3). De kap ophangen (4) en m.b.v. de stelschroeven aan de hakenRCTEN (5-6).

• Het definitieve bevestigingspunt met een potlood vanuit het binnenste van het motorhuis aangeven (7).

• De kap losnemen (8) en twee gaten boren (9). Dan twee pluggen aanbrengen (10).

• Montagesteun als sjabloon G gebruiken en twee gaten boren om de steun vlak onder het plafond te bevestigen (11). Alleen bij gebruik als recirculatiekap: luchtgeleider F met 2 schroeven onder de montagesteun G bevestigen, twee pluggen aanbrengen en de steun bevestigen (12).

• De kap waar ophangen (13) en definitief met twee schroeven vastzetten (14).

• Een afvoerslang (15) aan de uitgangsbuis van de kap B aansluiten, die tot aan de luchtuitlaat leidt (bij gebruik als afzuigkap) of een aansluitring aan de luchtgeleider F (bij gebruik als recirculatiekap).

• De elektrische aansluiting voorbereiden (16).

• Het bovenste deel van de schouw (17a) op de montagesteun G (17b) bevestigen en het onderste deel van de schouw maar beneden schuiven en op de ommanteling zetten (18).

• Alleen voor model DD 8625-8821: het onderste deel van de schouw met twee schroeven op de kap bevestigen (19).
