GEBRUIKSAANWIJZING DD 8696 M AEG-ELECTROLUX

• Den Fettfilter und die Frontabdeckungen wieder einbauen (12a-b- c). Abluftbetrieb Umluftbetrieb Bild 1019 Geachte klant, Lees deze informatie aandachtig door. Lees vooral het hoofdstuk “Veiligheid” op de eerste pagina’s. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

• Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk “Klantenservice”. Afvalverwerking Verpakkingsmateriaal verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.

• Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten). Aanwijzingen voor het weggooien

• Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren). Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval. Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.20 Inhoud Veiligheidsaanwijzingen ................................................................ 21 voor de gebruiker ............................................................................. 21 voor de keukenmeubel-monteur ....................................................... 22 Algemeen ........................................................................................ 24 Gebruik als afzuigkap ....................................................................... 24 Gebruik als recirculatiekap ............................................................... 24 Bediening van de afzuigkap .......................................................... 25 Onderhoud ...................................................................................... 26 Metalen vetfilters .............................................................................. 26 Verwijderen van de frontplaten ......................................................... 26 Demonteren van de metalen vetfilters .............................................. 28 Koolfilter ........................................................................................... 29 Vervangen van de lamp(en).............................................................. 30 Reiniging ......................................................................................... 30 Extra leverbare accessoires .......................................................... 30 Klantenservice ................................................................................ 31 Technische gegevens .................................................................... 32 Toebehoren/Montagemateriaal ......................................................... 32 Elektrische aansluiting .................................................................. 32 Montage ........................................................................................... 3321 Veiligheidsaanwijzingen voor de gebruiker

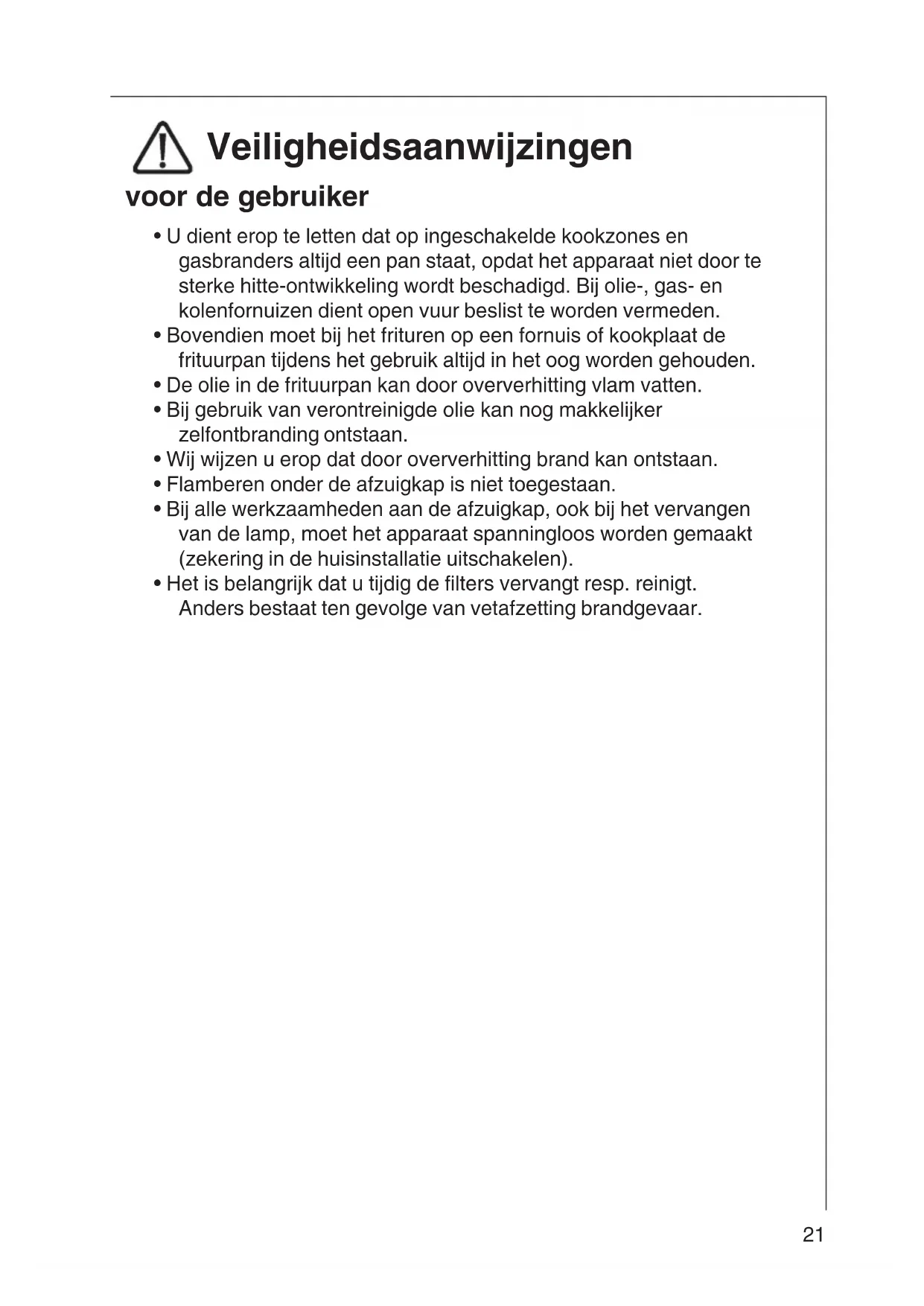

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.

• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.

• De olie in de frituurpan kan door oververhitting vlam vatten.

• Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.

• Wij wijzen u erop dat door oververhitting brand kan ontstaan.

• Flamberen onder de afzuigkap is niet toegestaan.

• Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).

• Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.22 voor de keukenmeubel-monteur

• De afvoerbuis moet bij gebruik als afzuigkap de originele diameter van het apparaat hebben. Als een kleinere afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verlooopstuk 150/ 125 mm worden gebruikt.

• Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

• Bij de montage van de afzuigkap moet een minimale afstand van 450 mm van de bovenkant van de kookzones tot de onderkant van de afzuigkap worden aangehouden. Attentie! De afzuigkap mag niet boven gaskookplaten geïnstalleerd worden.

• Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4PA (4x10

• De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stookplaatsen geleid worden.

• Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

• Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

• Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens in dezelfde ruimte, bepaalde beperkingen.

• Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm

van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

• Omdat in ruimten zonder rookkanaalafvoer de regel geldt “toevoeropening even groot als afvoeropening” kan door de grotere opening van 500-600 cm

de werking van de afvoerinrichting nadelig beïnvloed worden.

• Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.23

• Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt: - korte, rechte afvoerverbindingen - zo min mogelijk bochten in de buis - buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen - zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).

• Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.24 Algemeen

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.

• Bij sommige modellen wordt het koolfilter meegeleverd, d.w.z. dat de kap direct als recirculatiekap kan worden gebruikt. Als u de kap als afzuigkap gaat gebruiken, raden we u aan het koolfilter te verwijderen. Gebruik als afzuigkap

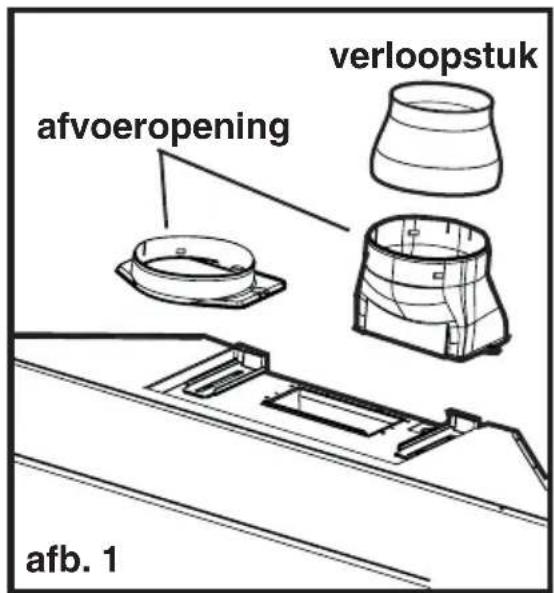

• De lucht wordt met behulp van een op de afvoeropening aan te brengen buis naar buiten afgevoerd afb. 1.

• Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening. Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling. Gebruik als recirculatiekap

• De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.

• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

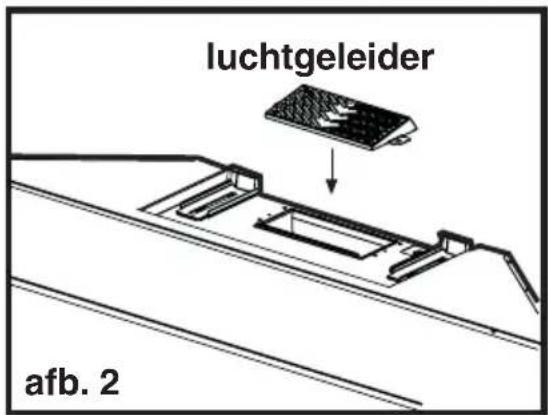

• De luchtgeleider met 2 schroeven Ø 3,5x9,5 mm bevestigen. Afb. 2. afvoeropening verloopstuk afb. 1 luchtgeleider afb. 225 Bediening van de afzuigkap

• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

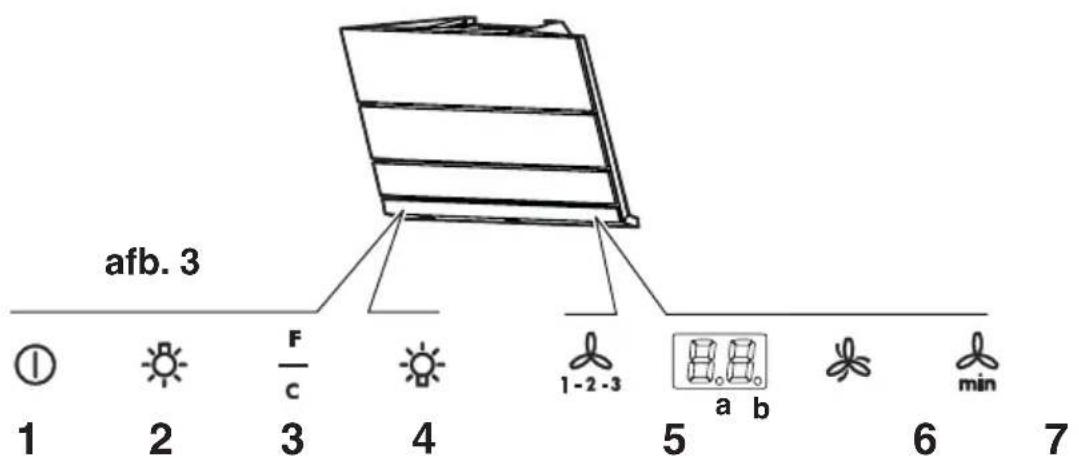

• De afzuigkap kan met het bedieningspaneel of met de afstandsbediening worden bediend (extra leverbaar accessoire, moet apart besteld worden). Het bedieningspaneel bevindt zich links onder (verlichting en reset filter) en rechts onder (instellen van de afzuigstand).

1 - In-/uitschakelen

Korter dan 1,5 seconde indrukken: de kap schakelt op stand-by (punt b brandt). Langer dan 1,5 seconde indrukken: de kap wordt uitgeschakeld, ALLE functies (m.u.v. de lichtschakelaar) worden afgesloten (display is volledig uitgeschakeld). Nogmaals langer dan 1,5 seconde indrukken om de kap weer op stand-by te schakelen.

2 - Verlichting kookplaat: UIT – gedempt licht – vol licht – UIT - …..

7 - Inschakelen intensief-stand:

Na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, toets 1 of 7 indrukken. Op de display verschijnt de letter P en de resterende tijd (punt a knippert), aan het einde klinkt een signaal.

8 - Timer: bij alle standen kan een bepaalde tijd worden ingesteld

(punt b knippert), na afloop waarvan de kap wordt uitgeschakeld: De tijdschakeling is als volgt ingedeeld: stand 1: 20 minuten stand 2: 15 minuten stand 3: 10 minuten stand P: 5 minuten Op de display verschijnt de resterende werkingstijd, aan het einde klinkt een signaal. Deze functie kan uitgeschakeld worden door weer op de toets te drukken. Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen. Dan 15 seconden wachten en controleren of de kap goed functioneert. Controle-inrichting voor vet- en koolfilters Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de vetfilters gereinigd resp. het koolfilter vervangen moet worden (bij gebruik als recirculatiekap met koolfilter). Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfiter uitgeschakeld. Als de kap echter met koolfilter in gebruik wordt genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld: De wasemkap moet op “UIT” ingesteld zijn. Toets 1 en 3 tegelijk 3 seconden ingedrukt houden. Eerst gaat alleen de LED-indicatie vetfilter F branden. Zodra ook de LED-indicatie koolfilter C gaat branden is de verzadigingsindicatie ingeschakeld. Om de indicatie uit te schakelen: toets 1 en 3 tegelijk 3 seconden ingedrukt houden tot de LED-indicatie koolfiter C uitgaat. LED-indicatie vetfilters (F) De LED-indicatie F knippert als de vetfilters moeten worden gereinigd. Dat is na ca. 40 gebruiksuren het geval. Zie hoofdstuk “Onderhoud - Metalen vetfilters”. LED-indicatie koolfilter (C) De LED-indicatie C knippert als het koolfilter moet worden vervangen. Dat is na ca. 160 gebruiksuren het geval. Zie hoofdstuk “Onderhoud - Koolfilter”. Reset verzadigingsindicatie Na reinigen van de vetfilters resp. vervangen van het koolfilter toets 3 3 seconden ingedrukt houden tot de LED-indicatie vetfilter F of koolfilter C niet meer knippert.27 Onderhoud

• Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken. Metalen vetfilters

• De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt. Ook de frontplaten moeten, om de 4 maanden, handmatig met een neutraal sopje gereinigd worden. Gebruik geen agressieve reinigingsmiddelen.

• Om het vetfilter te bereiken eerst de frontplaten die het bedekken verwijderen. Verwijderen van de frontplaten

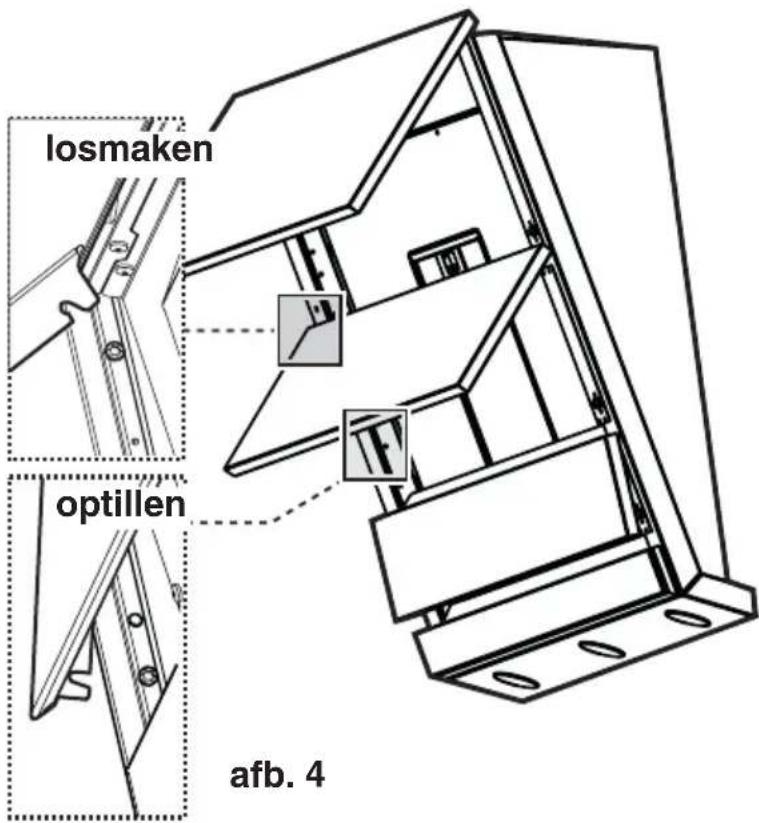

• De frontplaat optillen, naar boven draaien en losmaken. Deze handeling herhalen voor alle platen. Afb. 4. losmaken optillen afb. 428 Demonteren van de metalen vetfilters

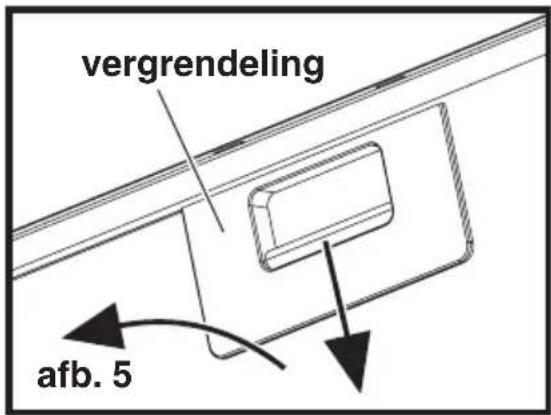

• Schuif de vergrendeling van de metalen vetfilters eerst naar beneden en trek de cassette dan naar buiten. Afb. 5. Reinigen met de hand Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weer inzetten. Afwasautomaat Metaalfiltercassette in de afwasautomaat zetten. Sterkste program- ma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten. Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

• De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken! Na het weer aanbrengen van het vetfilter de frontplaten weer inzetten, daarbij in omgekeerde volgorde te werk gaan. De smalste frontplaat wordt op de hoogste stand ingebouwd. vergrendeling afb. 529 Koolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.

• Daarvoor is een origineel koolfilter nodig (zie “Extra leverbare accessoires”).

• Reinigen/vervangen van het koolfilter In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag). Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen. Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

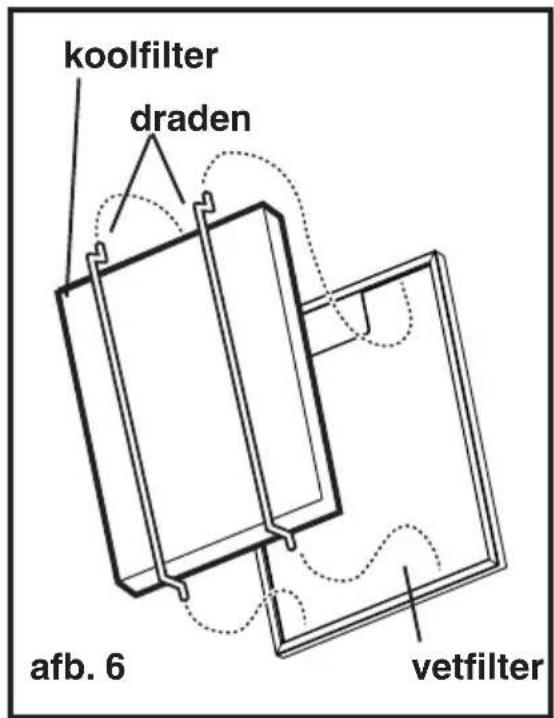

• Montage Een koolfilter aan de achterkant van de vetfilters aanbrengen en met de beide draden vastzetten. Afb. 6. Attentie! de draden bevinden zich in de verpakking van het koolfilter en niet op de kap.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.

• Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.

• Het koolfilter kunt u bestellen bij de service-afdeling van AEG. vetfilter koolfilter draden afb. 630 Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

• De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Vervangen van de lamp(en)

• Stekker uit het stopcontact trekken.

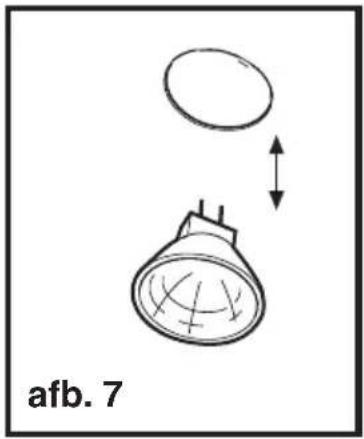

• Lamp m.b.v. een schroevendraaier optillen. Afb. 7.

• Defecte lamp door een gelijkwaardige lamp vervangen.

• Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit. Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken. Geen spitse voorwerpen in het beschermrooster van de motor steken.

• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.

• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.

• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan. Extra leverbare accessoires afstandsbediening RM 8700 E-Nr. 942 122 083 telescoopschouwen (staal - alleen voor afzuigkap) 942 122 011 telescoopschouwen (aluminium - alleen voor afzuigkap) 942 122 027 koolfilter Type 31 muurkast Neem contact op met onze service-afdeling afvoerbuis Neem contact op met onze service-afdeling afb. 731 Klantenservice Geef in geval van storing onze service-afdeling onderstaande gegevens door:

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters. Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden. Klantenservice Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen: Service-informatielijn (0172) 468 300 (voor bezoek servicetechnicus en onderdelen) Consumentenbelangen (0172) 468 172 (voor algemene, product- of gebruiksinformatie) Belangrijk! Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren. E-nr. ...... F-nr. ...... Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is. Geef zo nauwkeurig mogelijk op: - Hoe doet de storing zich voor? - Onder welke omstandigheden treedt de storing op? Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van

servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.32 Technische gegevens Afmetingen (in cm): Hoogte 65 Breedte 89,8 Diepte 30,4 Totale aansluitwaarde: 275 W Ventilatormotor: 175 W Verlichting: 5 x 20W (60° Ø50 12V GU5.3) Lengte van het aansluitsnoer: 150 cm Elektrische aansluiting: 220-240 V Toebehoren/Montagemateriaal 1 verloopstuk Ø 150-125 mm 2 afvoerstukken Ø 150 mm 1 zakje met de documentatie en het bevestigingsmateriaal Elektrische aansluiting Veiligheidsaanwijzingen voor de elektro- installateur Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden. Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk. Vaste aansluiting alleen door een erkend elektro-installateur!33 Montage - afb. 8-9-10 De kap is voorzien van halogeenlampen; laat aan de bovenkant en aan de onderkant, tussen de kap en de keukenmeubels, voldoende ruimte over om oververhitting van de lampen en van de meubelvlakken te voorkomen. Laat tevens voldoende ruimte over om de frontplaten te openen en te verwijderen.

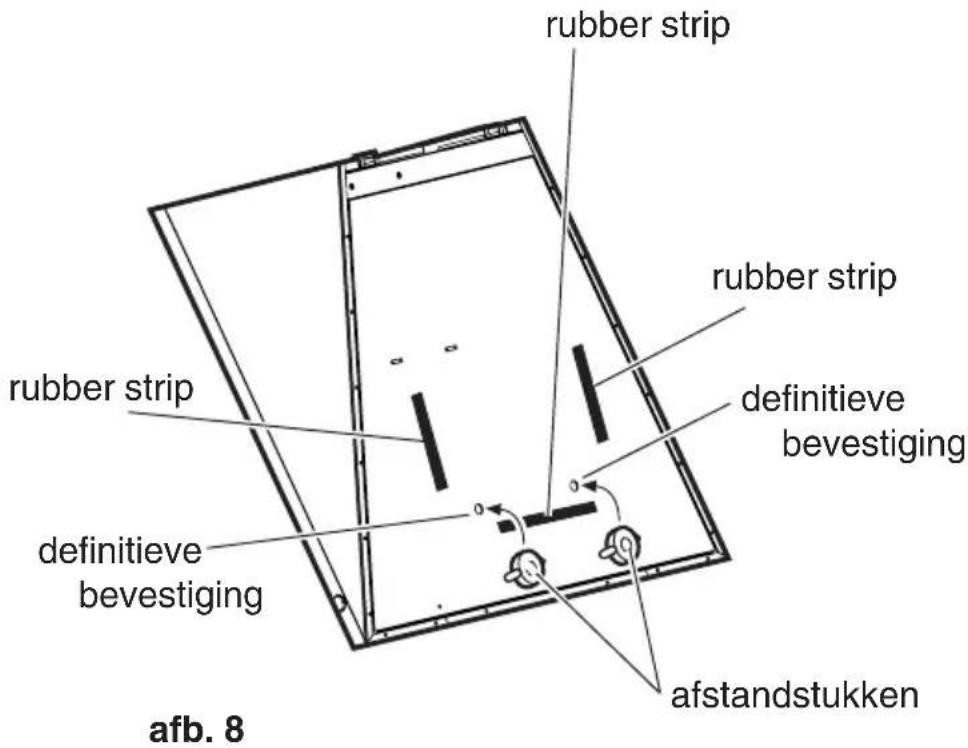

• Aan de achterkant van de kap drie rubber strips aanbrengen. Indien nodig de twee meegeleverde afstandstukken op de gaten voor de definitieve bevestiging aanbrengen. De afstandstukken zijn nodig als de wand niet helemaal verticaal loopt (bijvoorbeeld als deze gedeeltelijk met tegels bedekt is). afb. 8 rubber strip afstandstukken definitieve bevestiging rubber strip rubber strip definitieve bevestiging34

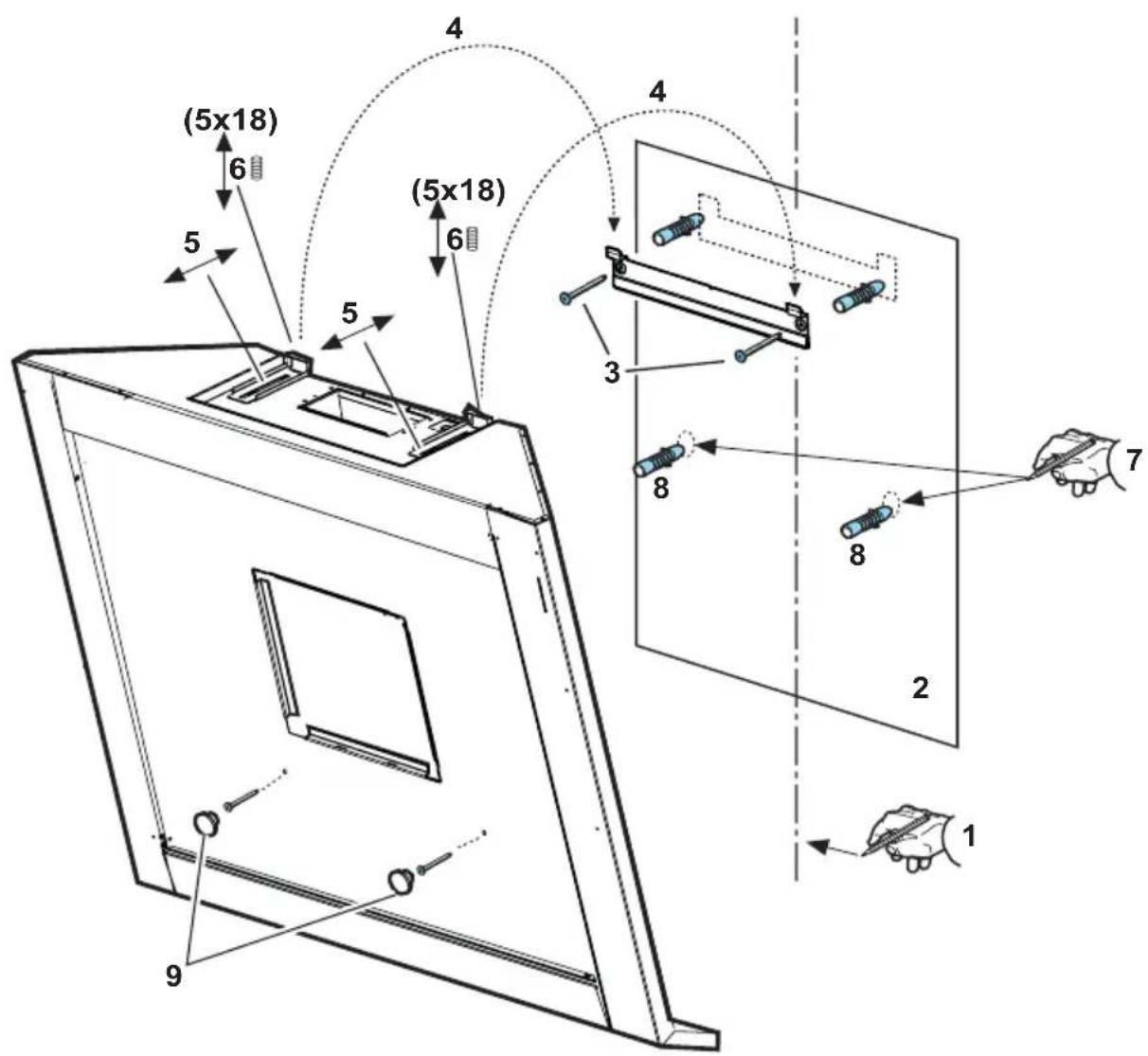

• De middellijn op de wand aangeven (1). Dan het montagesjabloon zo plaatsen dat de middellijn op het sjabloon overeenkomt met die op de wand resp. dat de onderkant van het sjabloon 300 mm boven de kookplaat ligt (2).

• Twee gaten Ø 8 mm boren en de montagebeugel met pluggen en twee schroeven vastzetten (3).

• De frontplaten verwijderen (zie “Verwijderen van de frontplaten”).

• De kap ophangen (4), richten (5-6) en vanuit het binnenste van de kap twee punten aangeven voor de definitieve bevestiging (7). De kap losnemen en twee gaten Ø 8 mm boren (8). Dan twee pluggen aanbrengen en de kap definitief met twee schroeven vastzetten (9). De doorgangsopeningen voor de schroeven met de twee meegeleverde doppen bedekken. afb. 9

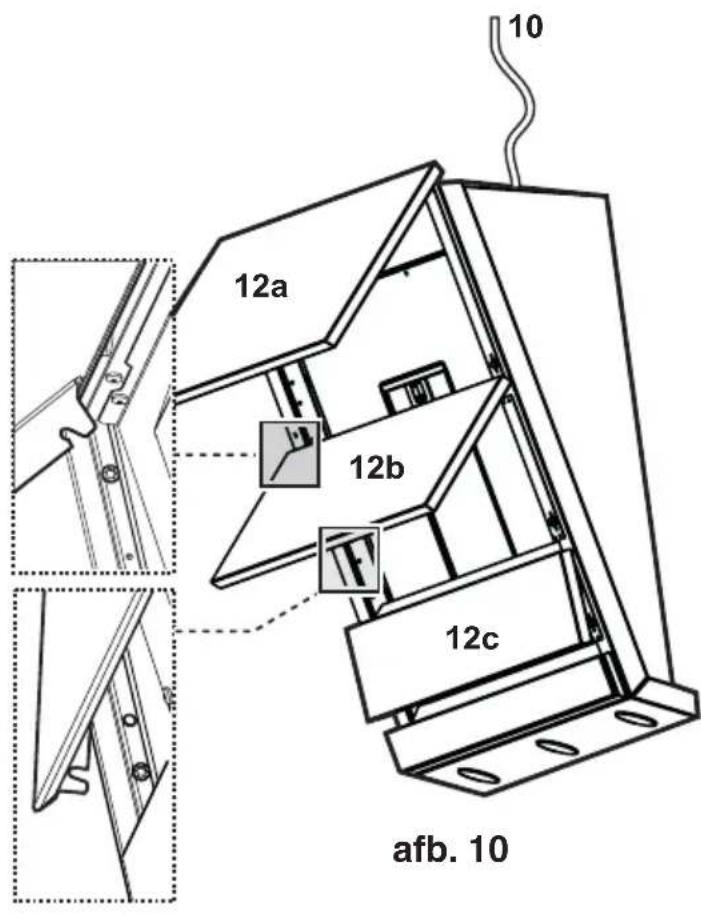

• De elektrische aansluiting voorbereiden (10), de kap echter nog niet aan het stroomnet aansluiten.

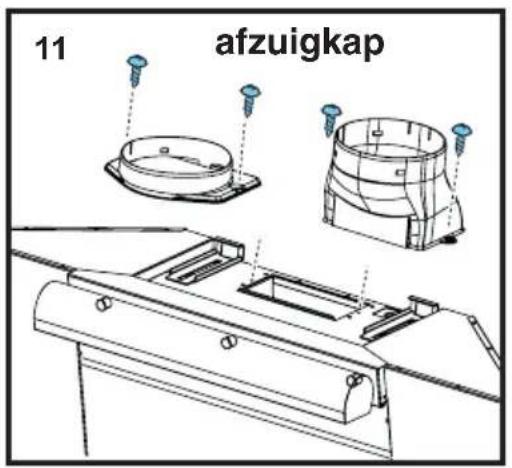

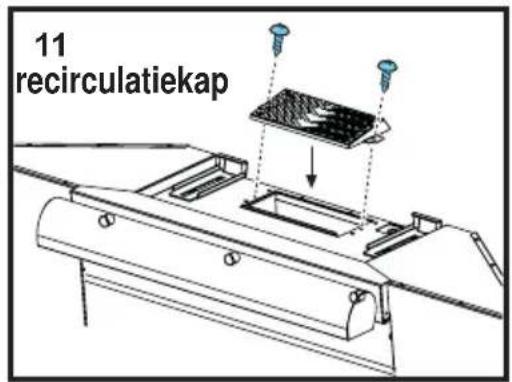

• Als de kap als afzuigkap wordt gebruikt, aan de afvoeropening een van beide meegeleverde flenzen aanbrengen (11 - afzuigkap). Attentie! De hoge flens wordt gebruikt als een telescoopschouw moet worden aangebracht (zie “Extra leverbare accessoires”), in alle andere gevallen wordt de lage flens gebruikt.

• Het vetfilter en de frontplaten weer aanbrengen (12-a-b-c).
