DD 8696 Dunstabzugshaube Afzuigkap Hotte Cooker Hood Montage- und Gebrauchsanweisung Installatie- en gebruiksaanwijzing Notice d’utilisation et d’installation Operating and Installation Instructions2 Gedruckt auf umweltschonend hergestelltem Papier wer ökologisch denkt, handelt auch so... Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Wir sind für Sie da: montags bis freitags

10.00 bis 14.00 Uhr.

Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gern Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.

• Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Abschnitt „Kundendienststellen“). Beachten Sie dazu auch den Abschnitt „Service“.

Entsorgung Verpackungsmaterial entsorgen

• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuelles Altgerät bitte ordnungsgemäß entsorgen.

• Die nationalen und regionalen Vorschriften und die Materialkennzeichnung (Materialtrennung, Abfallsammlung, Wertstoffhöfe) beachten. Entsorgungshinweise

• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.

• Auskunft über Abholtermine oder Sammelplätze sind bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich.

• Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen bzw. bei Festanschluß der Anschluß durch einen Fachmann demontiert wurde).3 Inhalt Sicherheitshinweise ......................................................................... 4 für den Benutzer ................................................................................. 4 für den Küchenmöbel-Monteur ........................................................... 5 Allgemeines ...................................................................................... 7 Abluftbetrieb ....................................................................................... 7 Umluftbetrieb ...................................................................................... 7 Bedienung der Dunstabzugshaube................................................. 8 Wartung und Pflege........................................................................ 10 Metallfettfilter .................................................................................... 10 Frontabdeckungen entfernen............................................................ 10 Öffnen der Metallfettfilter .................................................................. 11 Aktivkohlefilter .................................................................................. 12 Austausch der Lampe(n) .................................................................. 13 Reinigung ........................................................................................ 13 Sonderzubehör ............................................................................... 13 Kundendienst ................................................................................. 14 Technische Daten ........................................................................... 15 Zubehör/Montagematerial................................................................. 15 Elektroanschluß ............................................................................. 15 Montage ........................................................................................... 164 Sicherheitshinweise für den Benutzer

• Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.

• Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.

• Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden- akute Brandgefahr!

• Bei Verwendung von verschmutztem Öl kann noch leichter Selbstentzündung entstehen.

• Flambieren ist unter der Dunstabzugshaube nicht erlaubt.

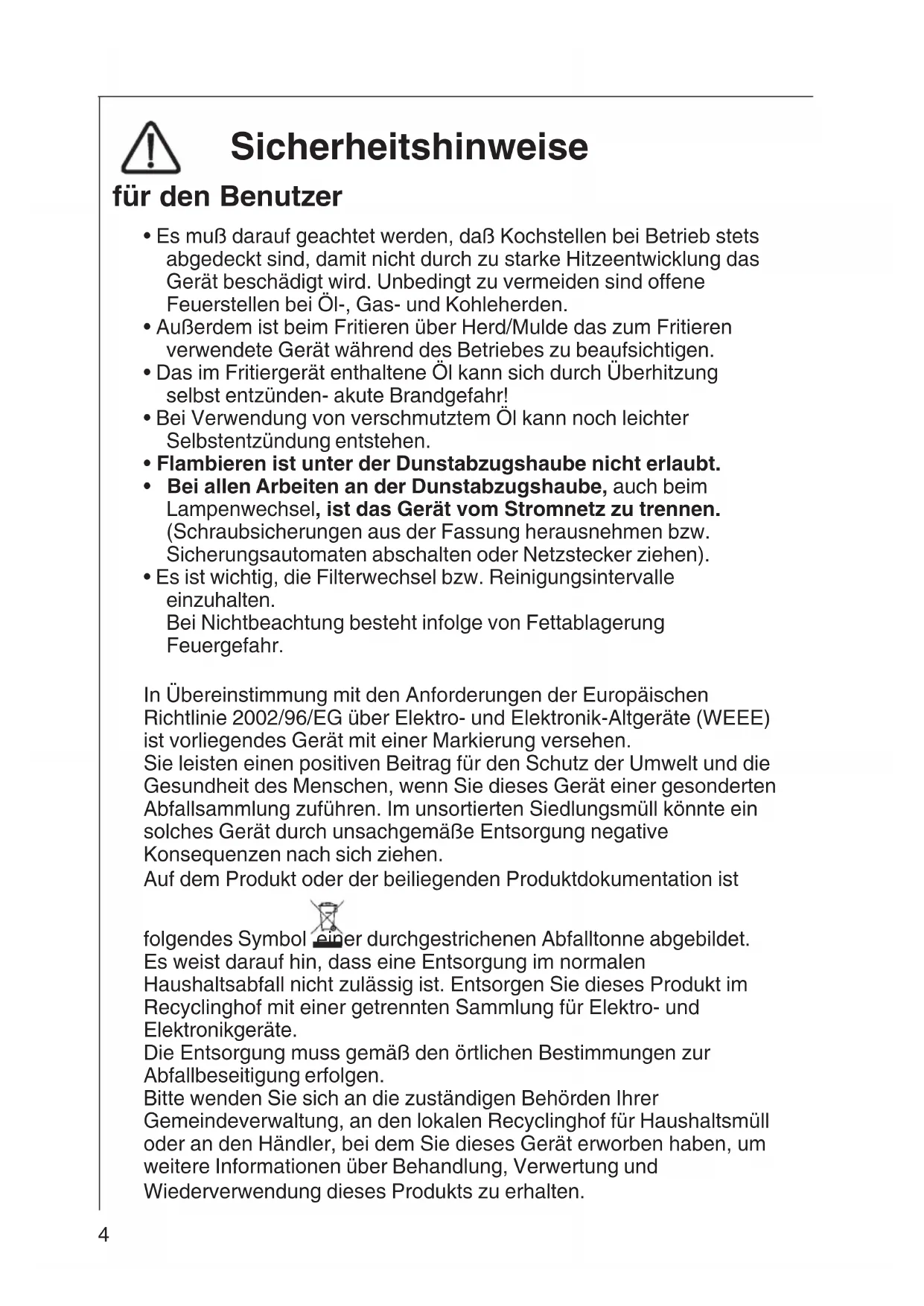

• Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ziehen).

• Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.5 für den Küchenmöbel-Monteur

• Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben. Falls schon ein kleineres Abluftrohr in Wand oder Dach mit Durchmesser 125 mm besteht, kann der mitgelieferte Reduzierstutzen 150/125 mm verwendet werden. Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop- Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

• Bei der Installation sind die folgenden Mindestabstände von Kochfeldern zu beachten: elektrische Kochfelder 450 mm Hinweis! Die Haube darf nicht über Gaskochfeldern installiert werden.

• Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4Pa (4x10

• Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.

• Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten.

• Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.

• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.

• Der gemeinsame, gefahrlose Betrieb von kamingebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm

von außen belüftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird.

• Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks- Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.

• Da in Räumen ohne Feuerungsstätte die Regel gilt: “Zuluftöffnung so groß wie Abluftöffnung”, kann durch eine größere Öffnung als 500-600 cm

der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden.6

• Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.

• Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird: - kurze, gerade Abluftstrecken - möglichst wenige Rohrbögen - Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bögen - möglichst große Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten).

• Bei Nichtbeachtung dieser Grundsätze muß mit drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.7 Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.

• Bei einigen Modellen wird der Kohlefilter mitgeliefert, d.h. die Haube kann sofort in Umluftbetrieb verwendet werden. Um die Haube in Abluftbetrieb zu benutzen, wird empfohlen, den Kohlefilter zu entfernen. Abluftbetrieb

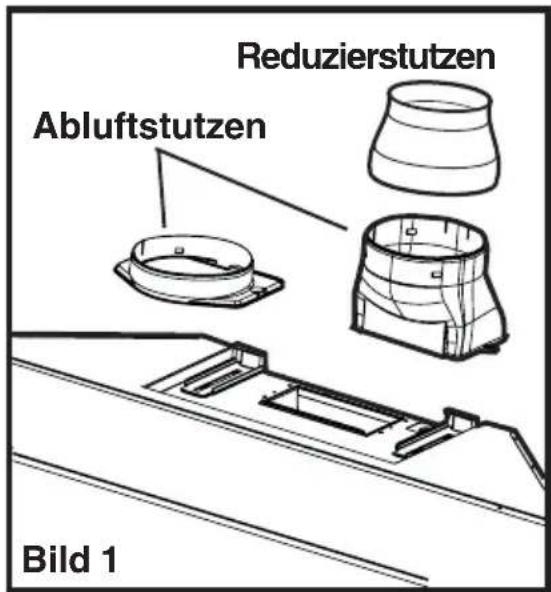

• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet. Bild 1.

• Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Gebläseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen. Falls schon ein kleineres Abluftrohr in Wand oder Dach mit Durchmesser 125 mm besteht, kann der mitgelieferte Reduzierstutzen 150/125 mm verwendet werden. Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop- Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen. Umluftbetrieb

• Die Luft wird gefiltert und in den Raum zurückgeführt.

• Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör benötigt.

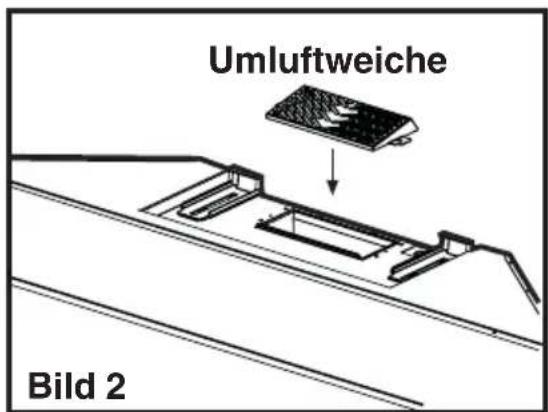

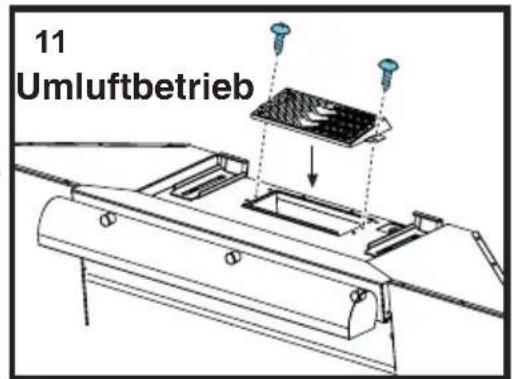

• Die Umluftweiche mit zwei Schrauben Ø 3,5x9,5 mm befestigen.Bild 2. Abluftstutzen Reduzierstutzen Bild 1 Umluftweiche Bild 28 Bedienung der Dunstabzugshaube

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden.

• Die Haube kann auch mithilfe des Bedienfeldes oder der Fernbedienung gesteuert werden (die Fernbedienung ist ein Sonderzubehör und muß separat bestellt werden - siehe Sonderzubehör). Das Bedienfeld befindet sich unten links (Licht und Reset Filter) und rechts (Saugstärkeneinstellung).

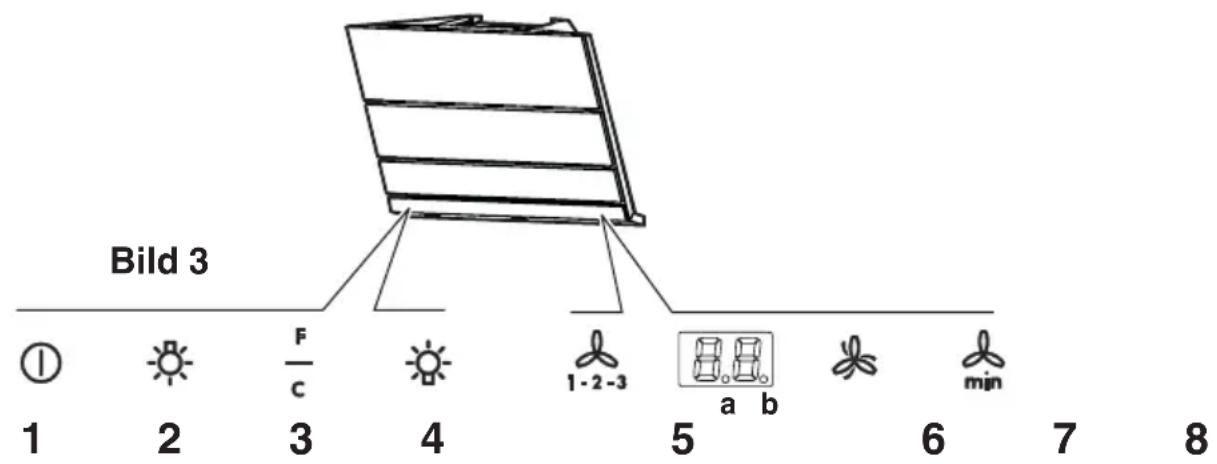

1 - Ausschalter/Einschalter Taste: Weniger als 1,5 Sek. lang

drücken: Die Haube schaltet in Standby-Modus (der Punkt b leuchtet). Länger als 1,5 Sek. lang drücken: Die Haube schaltet sich ab, ALLE Funktionen (außer Lichtschalter) werden gesperrt (Display ist vollständig ausgeschaltet). Nochmals länger als 1,5 Sek. lang drücken, um die Haube wieder in Standby zu versetzen.

2 - Taste für Licht Kochfeld: AUS – gedämpftes Licht – volles Licht –

3 - Taste Reset der Filtersättigungsanzeigen

4 - Taste Oberlicht: AUS – volles Licht – AUS -.....

5 - Einschalten und Wahl der Lüfterstufe 1-2-3

7 - Einschalter Intensivstufe: Nach 5 Minuten schaltet die

Intensivstufe in die vorher eingestellte Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, drücken Sie Knopf 1 oder 7. Auf dem Display erscheint der Buchstabe P sowie die verbleibende Zeit (der Punkt a blinkt), am Ende ertönt ein Tonsignal.

8 - Timer: Bei allen Lüfterstufen lässt sich eine bestimmte Zeit

einstellen (der Punkt b blinkt), nach deren Ablauf sich die Haube abschaltet: Die Zeitschaltung ist wie folgt eingeteilt:1. Leistungsstufe 20 Minuten

2. Leistungsstufe 15 Minuten

3. Leistungsstufe 10 Minuten

P. Leistungsstufe 5 Minuten Auf dem Display erscheint die verbleibende Betriebszeit, am Ende ertönt ein Tonsignal. Man kann durch erneutes Betätigen der Taste die Funktion ausschalten. Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Anschließend 15 Sekunden abwarten und dann den ordnungsgemäßen Betrieb der Haube prüfen. Kontrollvorrichtung für Fett- und Aktivkohlefilter Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter). Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb ist ihre Sättigungsanzeige ausgeschaltet. Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sättigungsanzeige wie folgt einzuschalten: Die Haube muss auf „AUS“ eingestellt sein. Die Taste 1 und 3 gleichzeitig für 3 Sekunden gedrückt halten. Zu Beginn leuchtet nur die LED-Anzeige Fettfilter F auf, sobald auch die LED-Anzeige Aktivkohlefilter C aufleuchtet ist die Sättigungsanzeige eingeschaltet. Um sie auszuschalten: die Tasten 1 und 3 erneut für 3 Sekunden gedrückt halten bis die LED-Anzeige Aktivkohlefilter C erlischt. LED-Anzeige Fettfilter (F) Die LED-Anzeige F blinkt, wenn der Fettfilter gereinigt werden muss. Dies ist nach ca. 40 Betriebsstunden der Fall. Die Wartungs- vorschriften der Fettfilter sind zu beachten. LED-Anzeige Aktivkohlefilter (C) Die LED-Anzeige C Aktivkohlefilter blinkt, wenn der Aktivkohlefilter regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der Fall. Zurückstellen der Sättigungsanzeige Nach Reinigung oder Austausch des Filters, die Taste 3 für 3 Sekunden gedrückt halten bis die LED-Anzeige Fettfilter F oder die LED-Anzeige Aktivkohlefilter C nicht mehr blinkt.10 Wartung und Pflege

• Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden. Metallfettfilter

• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden. Auch die Frontabdeckungen müssen alle 4 Wochen mit einem normalen Flüssigreiniger per Hand abgewaschen werden. Keine aggressiven Reinigungsmittel verwenden.

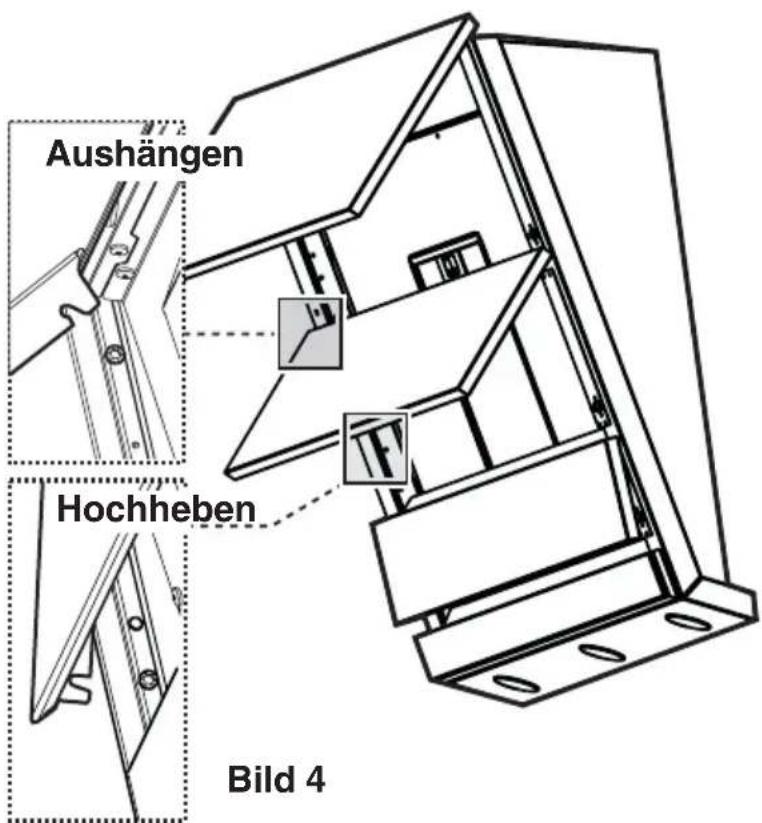

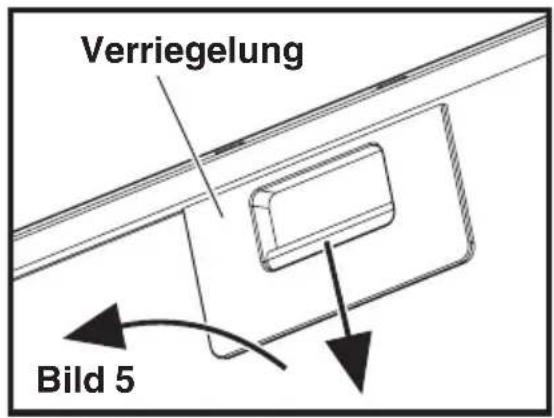

• Für den Zugriff auf den Fettfilter zuerst die Frontabdeckungen, die ihn verdecken, abnehmen. Frontabdeckungen entfernen: Abdeckung unten hochheben, nach oben schwenken und aushängen. Den Arbeitsschritt bei allen Abdeckungen wiederholen. Bild 4. Aushängen Hochheben Bild 411 Öffnen der Metallfettfilter Die Verriegelung des Fettfilters zuerst nach unten drücken und dann nach außen ziehen.Bild 5. Handreinigung Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen. Geschirrspüler Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65° C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen. Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden! Verriegelung Bild 512 Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.

• Dazu wird der Original-Aktivkohlefilter (siehe Sonderzubehör) benötigt.

• Reinigung/Austausch des Aktivkohlefilters Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat (wenn man eine tägliche Benützung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspülmaschine, gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wählen (65°c). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C wählen und den Filter 10 Minuten lang trocknen. Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.

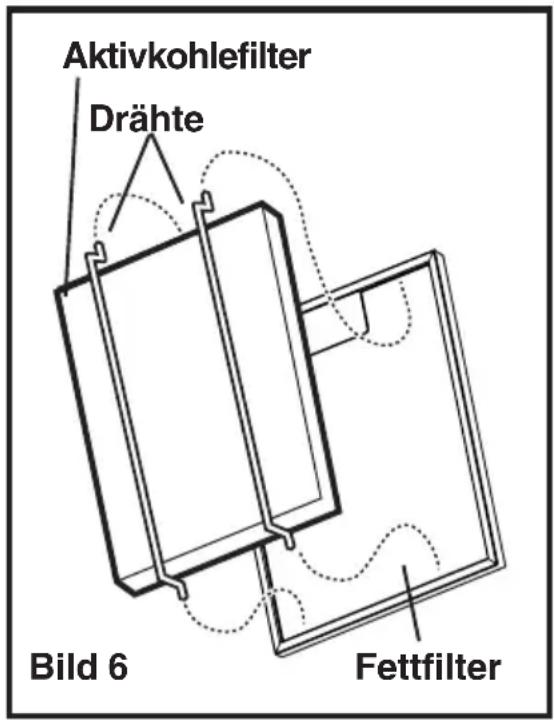

• Montage Einen Aktivkohlefilter an der Rückseite der Fettfilter anbringen und mit den beiden Drähten fixieren. Bild 6. Hinweis! Die Drähten sind in der Packung des Kohlefilters und nicht in der Haube enthalten.

• Zum Ausbau in umgekehrter Reihenfolge vorgehen.

• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfe Reinigungsmittel, Bürste oder Scheuersand verwenden!

• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.

• Aktivkohlefilter beim- Kundendienst bestellen. Fettfilter Aktivkohlefilter Drähte Bild 613 Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. Austausch der Lampe(n)

• Dunstabzugshaube vom Stromnetz trennen.

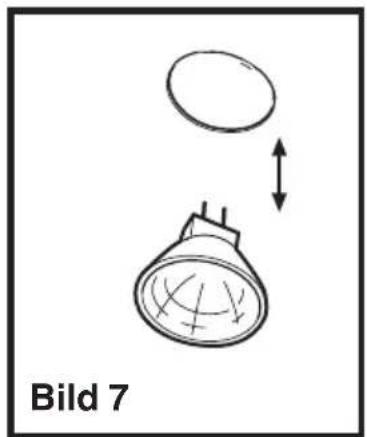

• Lampen anheben. Bild. 7.

• Defekte Lampe herausnehmen und durch neue eines gleichwertigen Typs ersetzen.

• Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist. Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.

• Äußere Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.

• Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.

• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerungen Feuergefahr! Sonderzubehör Aktivkohlefilter Type 31 Fernbedienung RM 8700 E-Nr. 942 122 083 Edelstahl-Teleskopkamine (nur für Abluftbetrieb) 942 122 011 Alu-Teleskopkamine (nur für Abluftbetrieb) 942 122 027 Mauerkasten Beim Kundendienst erfragen Abluftrohr Beim Kundendienst erfragen Bild 714 Kundendienst Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis). Folgende Daten beim Anruf angeben:

1. Modellbezeichnung

Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern. Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. SERVICE Handelt es sich um eine technische Störung? Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern befinden sich im Abschnitt „Kundendienststellen“.) Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist: Halten Sie möglichst genau fest:

• Wie äußert sich die Störung?

• Unter welchen Umständen tritt die Störung auf? Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres Gerätes auf dem Typenschild:

• F-Nr. (8 Stellen). Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite des Gerätes zugänglich. Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben: E-Nr . . . . . . . . . F-Nr . . . . . . . . . Wann entstehen Ihnen auch während der Garantiezeit Kosten?

• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst hätten beseitigen können,

• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.15 Technische Daten Maße (in cm.): Höhe 65 Breite 89,8 Tiefe 30,4 Gesamtanschlußwerte: 275 W Lüftermotor: 175 W Beleuchtung: 5 x 20W (60° Ø50 12V GU5.3) Länge des Netzkabels: 150 cm Elektroanschluß: 220-240 V Zubehör/Montagematerial 1 Reduzierstutzen Ø 150-125 mm 2 Abluftstutzen Ø 150 mm (hoch und flach) 1 Tüte mit der Dokumentation und dem Material zur Befestigung Elektroanschluß Sicherheitshinweise für den Elektro-Installateur Vor dem Anschluß des Gerätes darauf achten, daß die auf dem Typenschild verzeichnete Spannung der tatsächlichen Netzspannung entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden. Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktöffnungsweite vorzusehen. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.16 Montage - Bild 8-9-10 Die Haube ist mit Halogenlampen ausgestattet, oben und unten. Auf einen ausreichenden Abstand zwischen der Haube und den Küchenmöbeln achten, um eine Überhitzung der Lampen und der Schrankwände zu vermeiden. Außerdem ist ausreichend Platz zu lassen, um das Öffnen und Abnehmen der Frontabdeckungen zu gestatten.

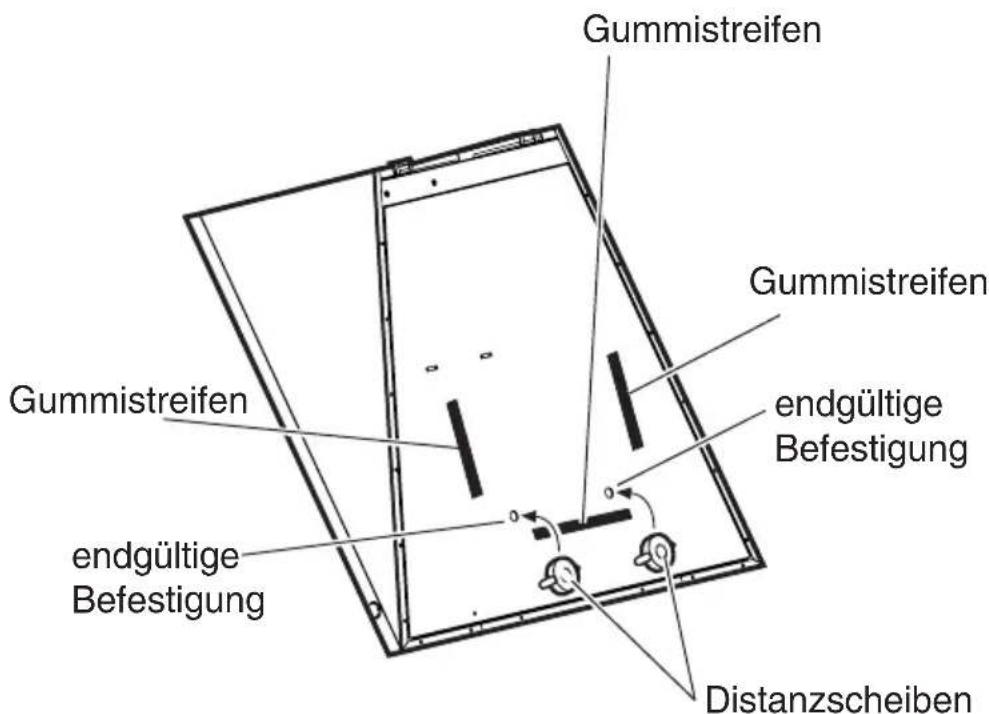

• An der Rückseite der Haube drei Gummistreifen anbringen. Wenn nötig, die beiden mitgelieferten Distanzscheiben in den Löchern zur endgültigen Befestigung anbringen. Die Distanzscheiben sind erforderlich, wenn die Wand, an der die Haube befestigt wird, nicht vollkommen senkrecht oder plan ist (zum Beispiel wenn sie teilweise mit Fliesen verkleidet ist). Bild 8 Gummistreifen Distanzscheiben endgültige Befestigung Gummistreifen Gummistreifen endgültige Befestigung17

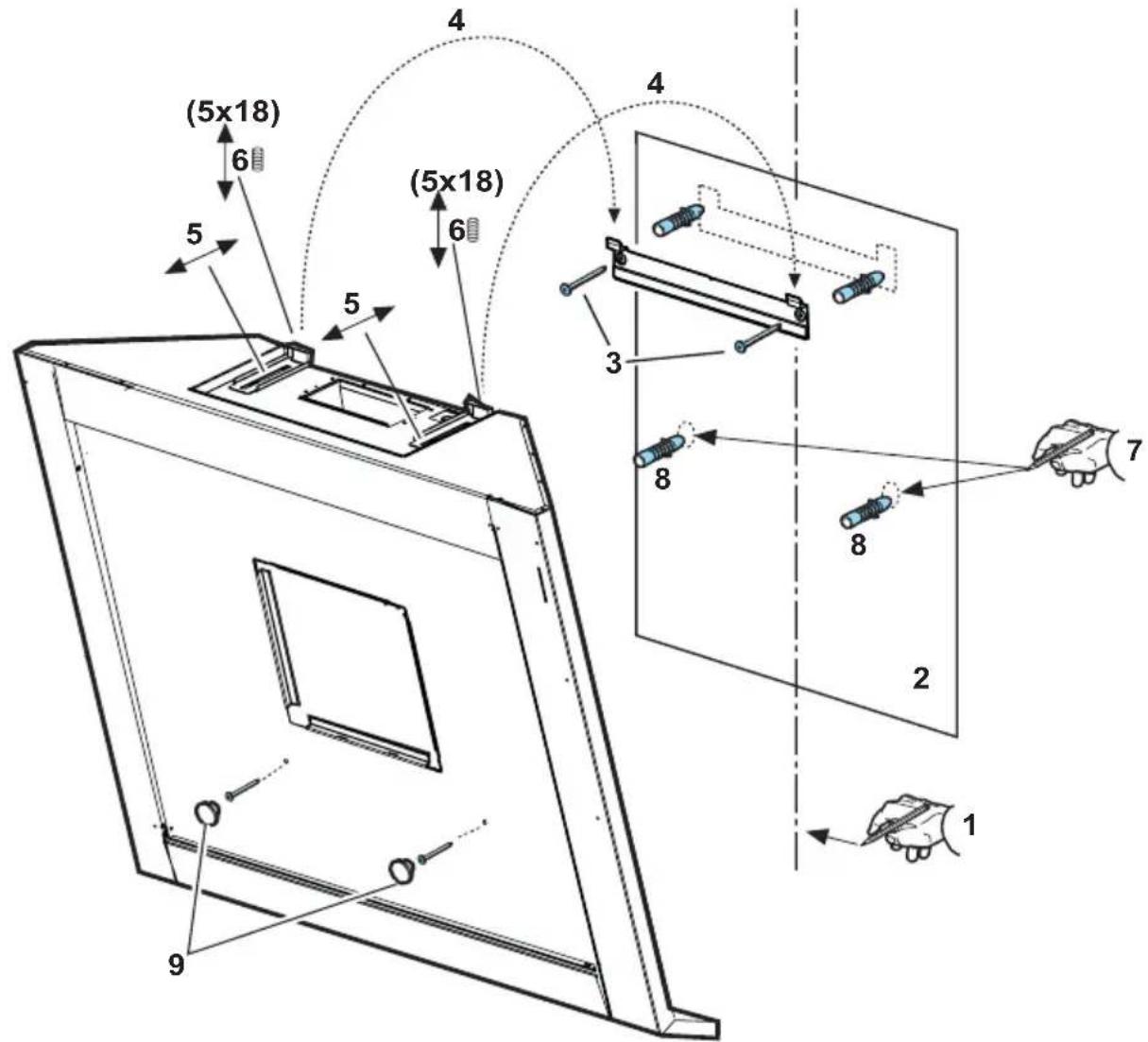

• Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erleichtern (1); dann die Montageschablone so positionieren, dass ihre Mittellinie mit der zuvor an der Wand gekennzeichneten Linie sowie die Schablonenunterkante 300 mm über dem Kochfeld liegt (2).

• Zwei Löcher Ø 8 mm bohren und die Montageschiene mit Mauerdübeln und zwei Schrauben fixieren (3).

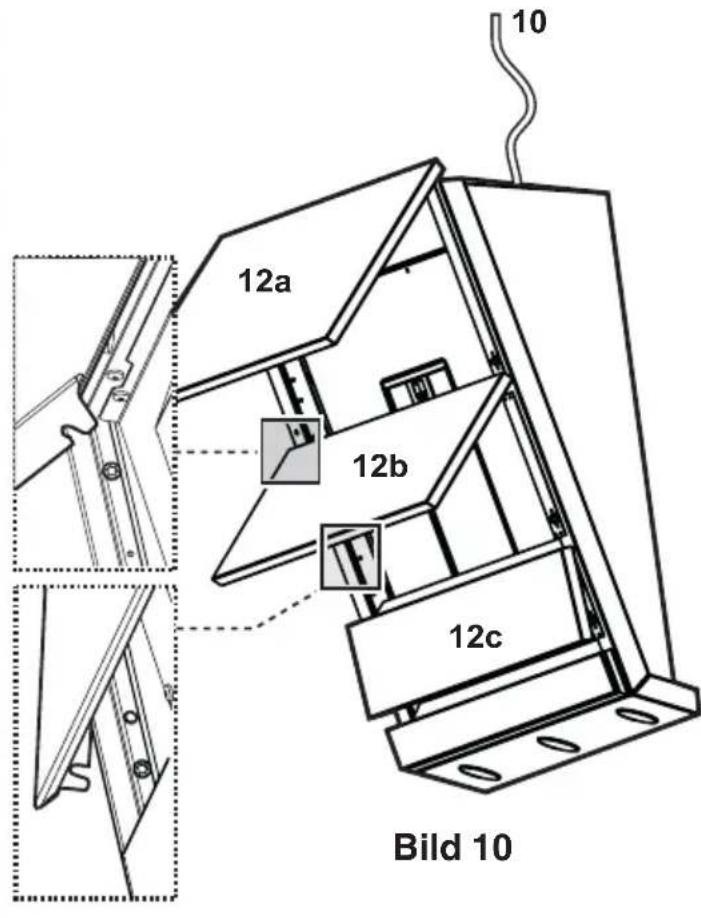

• Die Frontabdeckungen entfernen (siehe Abschnitt “Frontabdeckungen entfernen”).

• Die Dunstabzugshaube aufhängen (4), ausrichten (5-6) und vom Haubeninneren her 2 Punkte zum Fixieren des Gerätes (7) kennzeichnen. Die Haube abnehmen und 2 Löcher Ø 8 mm bohren (8); dann 2 Mauerdübel einfügen und die Haube endgültig mit 2 Schrauben fixieren (9). Die Löcher für die Schrauben mit den beiden mitgelieferten Blindkappen abdecken. Bild 9

• Den Elektroanschluss vorbereiten (10), die Haube jedoch noch nicht ans Netz anschließen.

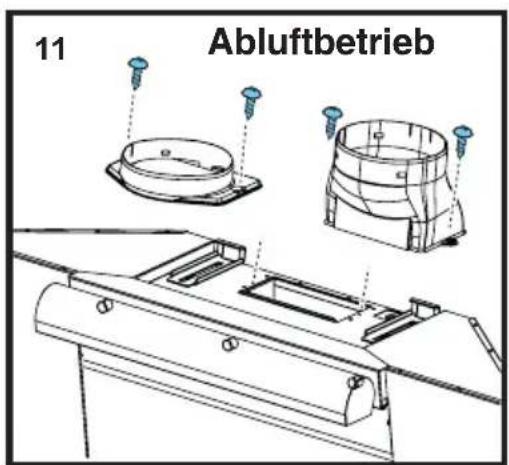

• Wenn die Haube im Abluftbetrieb verwendet werden soll, an der Abluftöffnung einen der beiden mitgelieferten Flansche anbringen (11 - Abluftbetrieb). Hinweis! Der hohe Flansch wird verwendet, wenn ein Teleskopkamin angebracht werden soll (zu bestellen - siehe Sonderzubehör), in allen anderen Fällen wird der niedrige Flansch verwendet.

2. The serial number (E-Nr.)

3. The manufacturing number (F-Nr.)
