BEDIENUNGSANLEITUNG DD 8821 M AEG-ELECTROLUX

DD 8625 - DD 8665 DD 8695 - DD 8861 DD 8891 - DD 8990 DD 8821 Dunstabzugshaube Afzuigkap Hotte Cooker Hood Montage- und Gebrauchsanweisung Installatie- en gebruiksaanwijzing Notice dutilisation et dinstallation Operating and Installation Instructions2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem den Abschnitt Sicherheit auf den ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Wir sind für Sie da: montags bis freitags

10.00 bis 14.00 Uhr.

Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gern Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern. Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Abschnitt Kundendienststellen). Beachten Sie dazu auch den Abschnitt Service.

• Entsorgung Verpackungsmaterial entsorgen Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuelles Altgerät bitte ordnungsgemäß entsorgen. Die nationalen und regionalen Vorschriften und die Materialkennzeichnung (Materialtrennung, Abfallsammlung, Wertstoffhöfe) beachten. Entsorgungshinweise Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Auskunft über Abholtermine oder Sammelplätze sind bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich. Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen bzw. bei Festanschluß der Anschluß durch einen Fachmann demontiert wurde).3 Inhalt Sicherheitshinweise p. 4
• für den Benutzer p. 4
• für den Küchenmöbel-Monteur p. 5
• Allgemeines p. 7
• Abluftbetrieb p. 7
• Umluftbetrieb p. 7
• Bedienung der Dunstabzugshaube - DD 8990 p. 8
• -11 Bedienung der Dunstabzugshaube - DD8861-8891-8821 p. 10

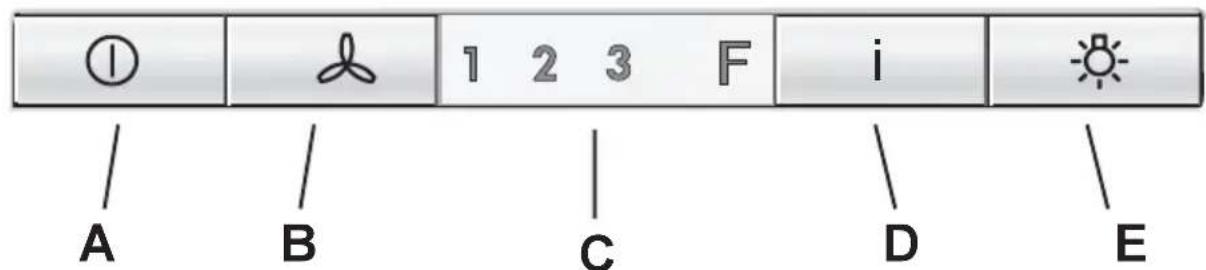

• -11 Bedienung der Dunstabzugshaube DD 8695-8665-8625 p. 12
• -13 Wartung und Pflege p. 14
• Metallfettfilter p. 14
• Aktivkohlefilter p. 15

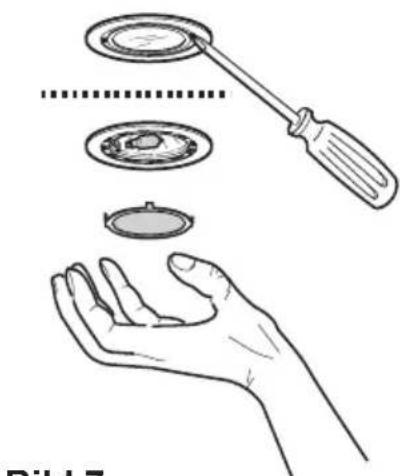

• Austausch der Lampe(n) p. 16
• Reinigung p. 17
• Sonderzubehör p. 17
• Kundendienst p. 18
• Technische Daten p. 19
• Zubehör/Montagematerial p. 19
• Elektroanschluß p. 19

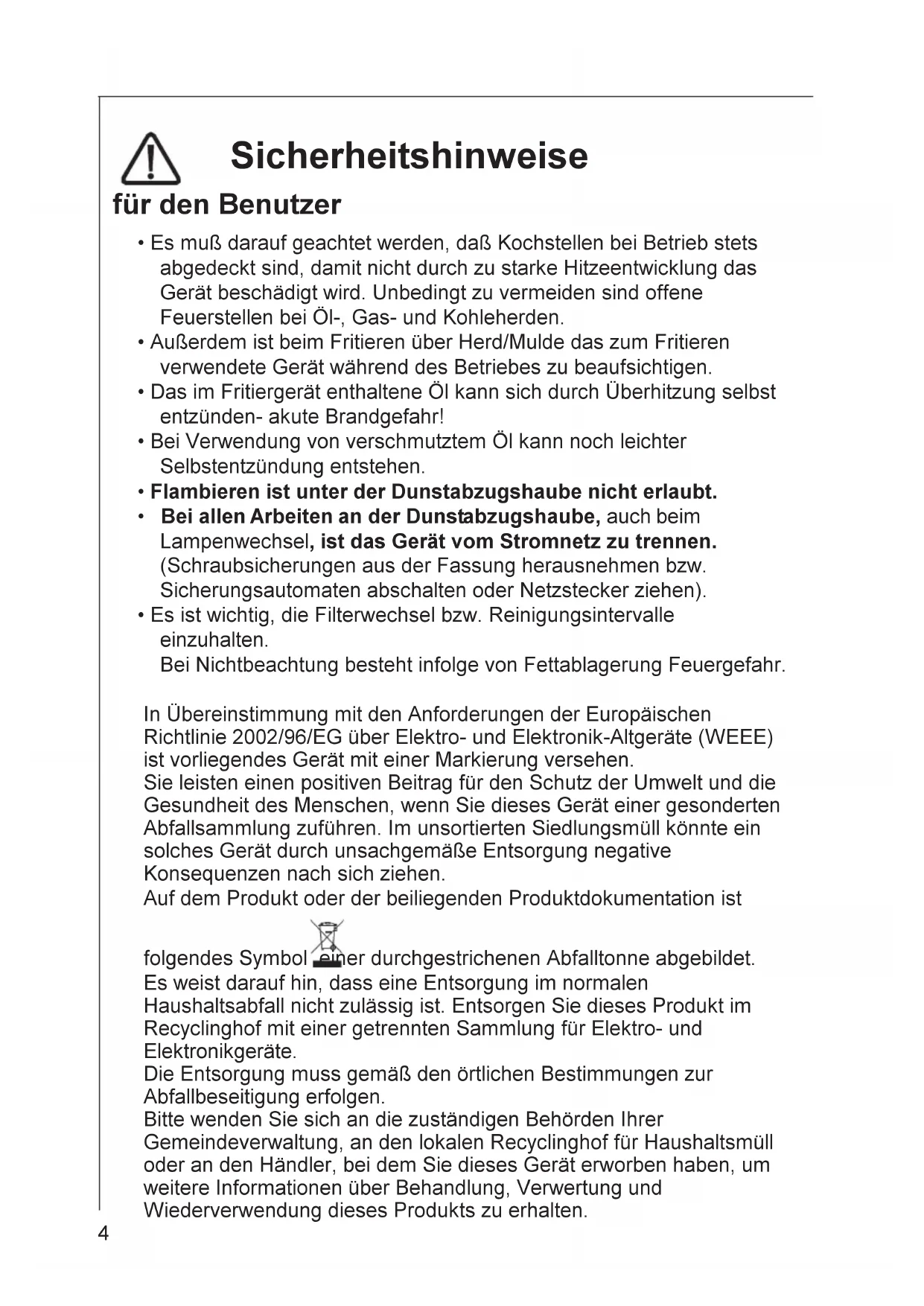

• Montage Sicherheitshinweise für den Benutzer Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden. Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen. Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden- akute Brandgefahr! Bei Verwendung von verschmutztem Öl kann noch leichter Selbstentzündung entstehen. Flambieren ist unter der Dunstabzugshaube nicht erlaubt. Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ziehen). Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.5 für den Küchenmöbel-Monteur Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben. Falls schon ein kleineres Abluftrohr in Wand oder Dach mit Durchmesser 125 mm besteht, kann der mitgelieferte Reduzierstutzen 150/125 mm verwendet werden. Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop- Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen. Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten: Elektroherde 500 mm Gasherde 650 mm Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4Pa (4x10 p. 204

bar) sein. Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig. Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten. Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen. Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen. Der gemeinsame, gefahrlose Betrieb von kamingebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm

von außen belüftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird. Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks- Schornsteinfegermeisters oder der örtlichen Baubehörde einholen. Da in Räumen ohne Feuerungsstätte die Regel gilt: Zuluftöffnung so groß wie Abluftöffnung, kann durch eine größere Öffnung als 500-600 cm

der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden.6 Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften. Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird: - kurze, gerade Abluftstrecken - möglichst wenige Rohrbögen - Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bögen - möglichst große Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten). Bei Nichtbeachtung dieser Grundsätze muß mit drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.7 Bild 1

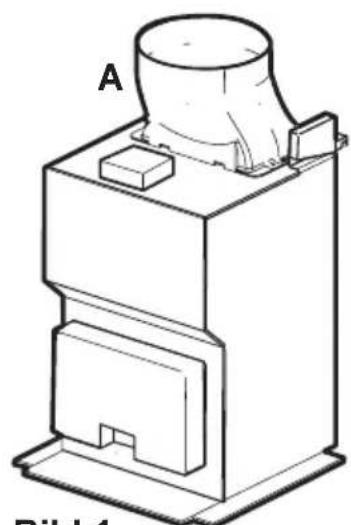

Allgemeines Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden. Bei einigen Modellen wird der Kohlefilter mitgeliefert, d.h. die Haube kann sofort in Umluftbetrieb verwendet werden. Um die Haube in Abluftbetrieb zu benutzen, wird empfohlen, den Kohlefilter zu entfernen. Abluftbetrieb Die Luft wird mit Hilfe eines an den Abluftstutzen A anzubringenden Rohres ins Freie geleitet. Bild 1. Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Gebläseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen. Falls ein Abluftrohr in Wand oder Dach mit einem Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen 150/ 125 mm verwendet werden. Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop- Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen. Umluftbetrieb Die Luft wird gefiltert und in den Raum zurückgeführt. Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör benötigt.8

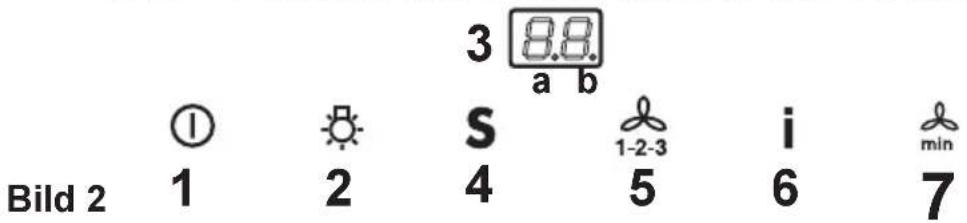

Bedienung der Dunstabzugshaube - DD 8990 Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

1 - Taste ON (Stand-by Taste erleuchtet) / OFF (Taste aus)

Einmal oder mehrmals drücken, um die gewünschte Funktion auszuwählen: Stand-by (Anzeigeleuchte b eingeschaltet): Die Haube ist funktionsbereit, die Sicherheitsfunktion kann aktiviert werden (sie- he unten Sicherheitsfunktion). OFF: alle Funktionen gesperrt außer der Beleuchtung.

4 - Taste Automatikbetrieb EIN/AUS (Sensoren Taste S einge-

schaltet): Automatikbetrieb: Die Haube nimmt den (Saug-)Betrieb in Abhängigkeit von der Veränderung der normalen Umweltbedingungen auf, die die Haube anhand der Sensoren, mit denen sie ausgestattet ist, misst. (Siehe auch folgende Seite Prüfung der Sensoren). Die Anzeigeleuchten des Displays blinken abwechselnd mit einer Geschwindigkeit, die der eingestellten Saugstärke entspricht. Hinweis! Die Haube ist mit einem automatischen Eichungs- system ausgestattet, das dazu dient, festzulegen, welches die normalen Umweltbedingungen sind. Sollte eine ungewöhnliche Funktionsweise beobachtet werden, kann die Eichung manuell wiederholt werden (siehe folgende Seite Automatische Eichung und Manuelle Eichung).

5 - Auswahltaste für die Saugstärke 1-2-3-1-2.........

6 - Taste Intensivstufe EIN/AUS. Dauer - 5 Minuten, im Display er-

scheinen der Buchstabe P und die verbleibende Betriebszeit, die Anzeigeleuchte a blinkt. Nach einem Betrieb von 5 Minuten kehrt die Haube zur vorher eingestellten Saugstärke zurück. Die Taste 1 oder 6 drücken, um diese Funktion vorzeitig abzu- schalten. Bild 29

7 - Taste Timer EIN/AUS Bei allen Lüfterstufen lässt sich eine be-

stimmte Zeit voreinstellen (Anzeigeleuchte b blinkt), nach deren Ablauf sich die Haube abschaltet:

1. Saugstufe: 20 Minuten

2. Saugstufe: 15 Minuten

3. Saugstufe: 10 Minuten

P (Intensivstufe): 5 Minuten Das Display zeigt auch die verbleibende Betriebszeit an. Automatische Eichung der Sensoren: Die automatische Eichung der Sensoren erfolgt alle 30 Minuten. Hinweis: Nach der Installation der Haube oder nach einer längeren Stromunterbrechung mindestens 30 Minuten warten, um sicher zu sein, dass die Sensoren gut geeicht sind. Manuelle Eichung Die Eichung bei ausgeschalteten Kochstellen, normaler Umgebungstemperatur und ohne merkliche Mengen von Dämpfen durchführen: - Taste 4 für 3 Sekunden gedrückt halten, anschließend Taste 1 drücken, die Haube gibt mit einem Tonsignal die erfolgte Eichung an. Prüfung der Sensoren Das System führt während des Automatikbetriebs fortwährend eine Prüfung der Leistungsfähigkeit der Sensoren durch. Bei einem Fehler erscheinen im Display die Ziffern 88. In diesem Fall ist der technische Kundendienst zu rufen. In dieser Lage kann die Haube jedoch in manuellem Betrieb verwendet werden. Sicherheitsfunktion Selbsteinschaltung des Automatikbetriebs ZUR SICHERHEIT unter besonderen Bedingungen: Wenn die Sensoren einen übermäßigen Temperaturanstieg messen, wählt das System, auch wenn die Haube in manuellem Betrieb ist, von selbst den Automatikbetrieb aus und der Saugmotor schaltet sich ein, die Haube kann durch Drücken der Taste 1 ausgeschaltet werden. Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Anschließend 15 Sekunden abwarten und dann den ordnungsgemäßen Betrieb der Haube prüfen.10 Bedienung der Dunstabzugshaube - DD8861-8891-8821 Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

1 - Ausschalter/Einschalter Taste

Weniger als 1,5 Sek. lang drücken: Die Haube schaltet in Standby-Modus (der Punkt b leuchtet). Länger als 1,5 Sek. lang drücken: Die Haube schaltet sich ab, ALLE Funktionen (außer Lichtschalter) werden gesperrt (Display ist vollständig ausgeschaltet). Nochmals länger als 1,5 Sek. lang drücken, um die Haube wieder in Standby zu versetzen.

2 - Ausschalter/Einschalter Beleuchtung

4 - Einschalten und Wahl der Lüfterstufe 1-2-3

5 - Einschalter Intensivstufe:

Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, drücken Sie Knopf 1 oder 5. Auf dem Display erscheint der Buchstabe P sowie die verbleibende Zeit (der Punkt a blinkt), am Ende ertönt ein Tonsignal.

6 - Timer: Bei allen Lüfterstufen lässt sich eine bestimmte Zeit

einstellen (der Punkt b blinkt), nach deren Ablauf sich die Haube abschaltet: Die Zeitschaltung ist wie folgt eingeteilt:1. Leistungsstufe 20 Minuten

2. Leistungsstufe 15 Minuten

3. Leistungsstufe 10 Minuten

Auf dem Display erscheint die verbleibende Betriebszeit, am Ende ertönt ein Tonsignal. Man kann durch erneutes Betätigen der Taste die Funktion ausschalten. Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Anschließend 15 Sekunden abwarten und dann den ordnungsgemäßen Betrieb der Haube prüfen.

Bild 311 Kontrollvorrichtung für Fett- und Aktivkohlefilter DD 8990 - 8861 - 8891 - 8821 Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter). Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb ist ihre Sättigungsanzeige ausgeschaltet. Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sättigungsanzeige wie folgt einzuschalten: Nur für DD 8990: Die Haube muss auf AUS eingestellt sein. Die Taste 4 und 5 gleichzeitig für 3 Sekunden gedrückt halten. Zu Beginn leuchtet nur die LED-Anzeige Fettfilter F auf, sobald auch die LED-Anzeige Aktivkohlefilter C aufleuchtet ist die Sättigungsanzeige eingeschaltet. Um sie auszuschalten: die Tasten 4 und 5 erneut für 3 Sekunden gedrückt halten bis die LED-Anzeige Aktivkohlefilter C erlischt. LED-Anzeige Fettfilter (F) Die LED-Anzeige F blinkt, wenn der Fettfilter gereinigt werden muss. Dies ist nach ca. 40 Betriebsstunden der Fall. Die Wartungs- vorschriften der Fettfilter sind zu beachten. LED-Anzeige Aktivkohlefilter (C) Die LED-Anzeige C Aktivkohlefilter blinkt, wenn der Aktivkohlefilter regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der Fall. Zurückstellen der Sättigungsanzeige Nach Reinigung oder Austausch des Filters, die Taste 1 für 3 Sekunden gedrückt halten bis die LED-Anzeige Fettfilter F oder die LED-Anzeige Aktivkohlefilter C nicht mehr blinkt.12 Bedienung der Dunstabzugshaube DD 8695-8665-8625 Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter: A - Ausschalter/Einschalter Taste Ein- oder mehrmals drücken, um die gewünschte Funktion zu erhalten: ON (Taste eingeschaltet): die Haube stellt die zuletzt ausgewählte Geschwindigkeitsstufeein. OFF (Taste ausgeschaltet): sämtliche Funktionen gesperrt außer der Beleuchtung. B - Auswahltaste für Gebläsestufe (Saugleistung) Diese Taste ein- oder mehrmals drücken, um die angemessene Gebläsestufe (Saugleistung) (1 - 2 - 3 anzuwählen). C - Display: zeigt die ausgewählte Saugleistung an (1-2-3), meldet die Sättigung der Filter (F). D - Einschalter Intensivstufe: Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe zurück bzw. schaltet aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, muß Knopf A, B oder D gedrückt werden. E - Ausschalter/Einschalter Beleuchtung. Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.

Bild 413 Kontrollvorrichtung für Fett- und Aktivkohlefilter DD 8695-8665-8625 Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter). Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb ist ihre Sättigungsanzeige ausgeschaltet. Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sättigungsanzeige wie folgt einzuschalten: Die Haube muss auf AUS eingestellt sein. Gleichzeitig drei Sekunden lang die Tasten B und D drücken, die LED F schaltet sich ein und die LED der 1. Geschwindigkeitsstufe beginnt zu blinken, nach 1 Sekunde blinkt auch die LED der 2. Stufe und das System gibt ein Tonsignal ab (-Beep-) um die erfolgte Einstellung anzuzeigen. Um die Kohlefiltermeldung zu entfernen, gleichzeitig drei Sekunden lang die Tasten B und D drücken, die LED F schaltet sich ein und die LED der 1. Stufe (Fettfilter) beginnt zu blinken sowie die LED der 2. Stufe, nach 1 Sekunde blinkt nur die LED der 1. Stufe, das System gibt ein Tonsignal (-Beep-) ab, um die erfolgte Einstellung anzuzeigen. LED-Anzeige Fettfilter Die LED der 1. (+ LED F). Stufe blinkt, wenn der Fettfilter gereinigt werden muss. Die Wartungsvorschriften der Fettfilter sind zu beachten. LED-Anzeige Aktivkohlefilter Die LED der 2. (+ LED F) Stufe blinkt, wenn der Aktivkohlefilter regeneriert werden muss. Zurückstellen der Sättigungsanzeige Nach Reinigung oder Austausch des Fettfilters die Taste A für 3 Sekunden gedrückt halten bis die LED der 1. Stufe oder die LED der

2. Stufe nicht mehr blinkt.

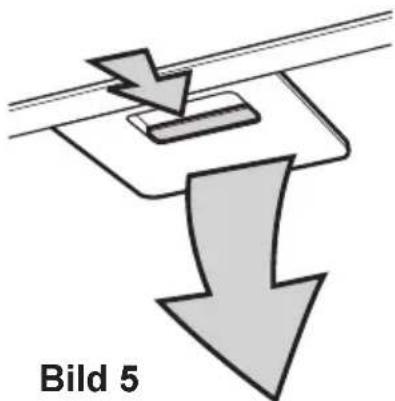

Auch die LED F schaltet sich aus.14 Bild 5 Wartung und Pflege Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden. Metallfettfilter Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden. Öffnen der Metallfettfilter Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. Bild 5. Handreinigung Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen. Geschirrspüler Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65° C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen. Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben. Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!15

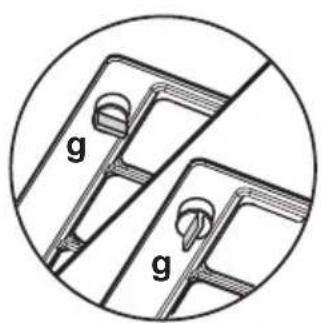

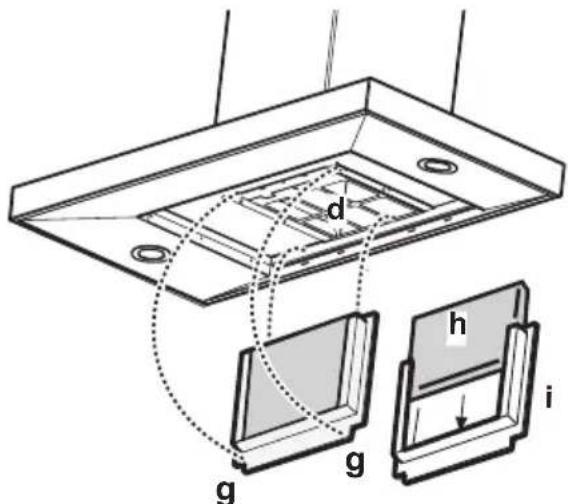

Bild 6 Aktivkohlefilter Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör) benötigt. Reinigung/Austausch des Aktivkohlefilters Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat (wenn man eine tägliche Benützung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspülmaschine, gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wählen (65°C). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C wählen und den Filter 10 Minuten lang trocknen. Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist. Montage Den Rahmen i, der den Filter h trägt, abnehmen, dazu die Verriegelungen (g), um 90° drehen. Das Aktivkohlevlies in das Innere des Rahmens einsetzen und wieder in umgekehrter Reihenfolge befestigen. Bild 6. Zum Ausbau in umgekehrter Reihenfolge vorgehen. Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfe Reinigungsmittel, Bürste oder Scheuersand verwenden! Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E- Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden. Aktivkohlefilter beim Kundendienst bestellen.16 Bild 7 Achtung Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. Austausch der Lampe(n) Dunstabzugshaube vom Stromnetz trennen. Lampenabdeckung mit einem Schraubenzieher entnehmen und entfernen. Bild 7. Defekte Lampe herausnehmen und durch neue eines gleichwertigen Typs ersetzen. Lampenabdeckung wieder montieren. Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.17 Reinigung Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen. Äußere Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden. Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen. Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerungen Feuergefahr! Sonderzubehör Aktivkohlefilter Type 20 Mauerkasten Beim Kundendienst erfragen Abluftrohr Beim Kundendienst erfragen18 Kundendienst Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis). Folgende Daten beim Anruf angeben:

1. Modellbezeichnung

Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern. Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. SERVICE Handelt es sich um eine technische Störung? Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern befinden sich im Abschnitt Kundendienststellen.) Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist: Halten Sie möglichst genau fest: Wie äußert sich die Störung? Unter welchen Umständen tritt die Störung auf? Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres Gerätes auf dem Typenschild: E-Nr. (9 Stellen), F-Nr. (8 Stellen). Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite des Gerätes zugänglich. Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben: E-Nr . . . . . . . . . F-Nr . . . . . . . . . Wann entstehen Ihnen auch während der Garantiezeit Kosten? wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst hätten beseitigen können, wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.19 Technische Daten Modell: DD8625 DD8665/8695 DD8861/8891 DD8990 DD8821 Maße (in cm): Höhe 82,3-125,7 72,7-108,7 72-114 72-114 79-123 Breite 119,8 59,8/89,8 59,8/89,8 89,8 119,8 Tiefe 45 45 45 45 45 Gesamt- anschluß- werte (W): 255 215 215 215 255 Lüftermotor (W): 175 175 175 175 175 Beleuchtung (W): 4x20 2x20 2x20 2x20 4x20 Länge des Netzkabels (cm): 150 150 150 150 150 Elektro- anschluß (V): 230 220-240 220-240 220-240 220-240 Zubehör/Montagematerial 1 Luftumlenkgitter , 1 Montageschiene , 1 Kaminhalter, 6 Holzschrauben 5 x 45 mm (für die Befestigung an der Wand) , 6 Dübel Ø 8 mm (für die Befestigung an der Wand) , 1 Reduzierstutzen Ø 125-120 mm , 1 Schlüssel (zum Festziehen von Schrauben mit Kopf des Typs TORX). DD 8665-8695-8861-8891-8990 : 2+2 Blechschrauben 3,5 x 9,5 (um das Umlenkgitter befestigen), 2 Blechschrauben 2,9 x 6,5 (für die Befestigung des Kamins) DD 8625-8821: 4 Blechschrauben 2,9 x 6,5 (2 um das Umlenkgitter befestigen - 2 für die Befestigung des oberen Kamins), 2 Blechschrauben 3 x 9 (für die Befestigung des unteren Kamins). Elektroanschluß Sicherheitshinweise für den Elektro-Installateur Vor dem Anschluß des Gerätes darauf achten, daß die auf dem Typenschild verzeichnete Spannung der tatsächlichen Netzspannung entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden. Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktöffnungsweite vorzusehen. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.20 180°

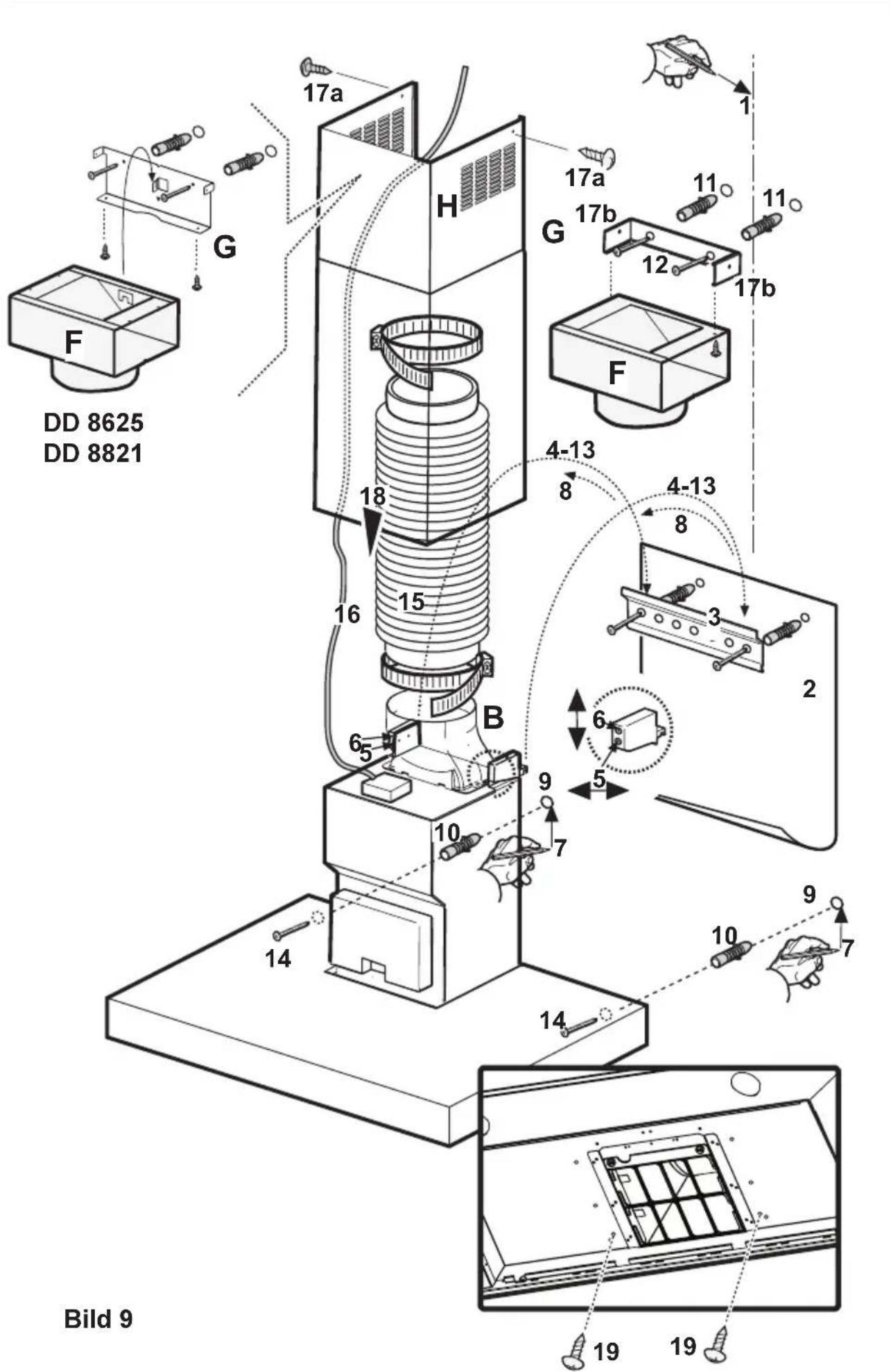

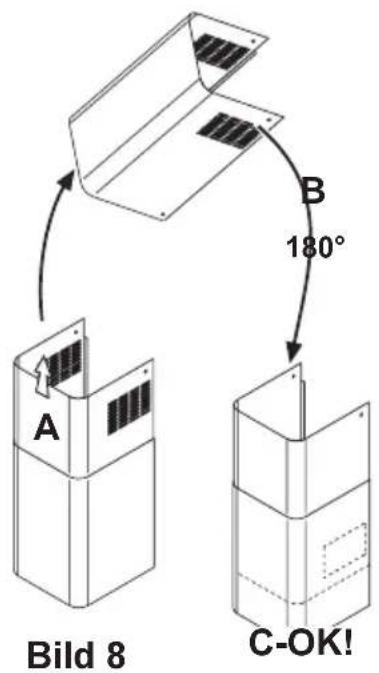

C-OK! Bild 8 Montage - Bild 8-9 Einleitende Maßnahmen für die Montage (Nur für Modell DD 8625- 8821) Festlegen, ob Abluft- oder Umluftbetrieb gewünscht. Bei Abluftversion kann das obere Kaminteil umgedreht werden, so dass die Auslaßschlitze im unteren Kaminteil eintauchen und nicht mehr sichtbar sind. Für Umluftbetrieb müssen die Schlitze nach oben gerichtet werden (sh. Abfolge A-C, Bild 8). Zeichnen Sie eine Mittelinie an die Wand (1) und legen Sie die Schablone so an, dass die Mittellinien an der Wand und auf der Schablone übereinanderliegen (2). Befestigen Sie die Halteklammern der Haube mit Dübeln und Schrauben (3). Hängen Sie die Haube ein (4) und richten Sie sie mit Hilfe der Justierschrauben an den Haken aus (5-6). Zeichnen Sie den endgültigen Befestigungspunkt mit einem Bleistift von der Innenseite des Motorgehäuses an (7). Nehmen Sie die Haube von der Wand ab (8), bohren Sie zwei Löcher (9) und stecken Sie zwei Dübeln hinein (10). Verwenden Sie die Abzugshalterung als Schablone G und bohren Sie zwei Löcher, um die Abzugshalterung dicht unter der Decke zu befestigen (11). (Nur für Umluftbetrieb: Den Deflektor F mit 2 Schrauben) unter der Abzugshalterung G befestigen, zwei Dübel einsetzen und die Abzugshalterung befestigen (12). Die Haube wieder einhängen (13) und mit zwei Schrauben endgültig befestigen (14). Einen Abluftschlauch (15), am Ausgangsrohr der Haube B anschließen, der bis zum Luftauslass führt (Abluftbetrieb) oder einen Anschlussring an den Deflektor F (Umluftbetrieb). Stellen Sie den Stromanschluss her (16). Befestigen Sie den oberen Teil des Abzugs (17a) auf der Halterung G (17b), schieben Sie den unteren Teil des Abzugs nach unten und setzen Sie ihn korrekt auf das Gehäuse auf (18). Nur für Modell DD 8625-8821: Befestigen Sie den unteren Teil des Abzugs auf der Haube mit zwei Schrauben (19).21 17b 17b 4-13 4-13

2. The serial number (E-Nr.)

3. The manufacturing number (F-Nr.)
