BEDIENUNGSANLEITUNG DD 8891 AD AEG-ELECTROLUX

Montage- und Gebrauchsanweisung

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen SieitteTheseBenutzerinformationsorgfaltigdurch. BeachtenSievorallemdenAbschnitt,Sicherheit"aufdenersten Seiten.BewahrenSieteitteeseBentutzerinformationzumspateren Nachschlagenauf.GebenSie sianeventuelleNachbesitzerdes Geratesweiter.

AEG DIRECT

INFO SERVICES 0180-55545

Wir sind für Sie da: montags bis frei-tags 8.00 bis 20.00 Uhr samstags 10.00 bis 14.00 Uhr.

Hier erhalten Sie Antwort auf jeder Frage, die die Ausstattung und den Einsatz Ihres Gerätes betriftt. Nätürlich behmen wir auch gern Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.

• Bei technischen Problemen stehen Ihnen unser WERKSKUNDENDIENST

in Ihrer Höhe jederzeit zur Verfügung (Adressen und Telefonnummern
finden Sie im Abschnitt „Kundendienststellen").
Beachten Sie dazu auch den Abschnitt „Service".

Entsorgung

Verpackungsmaterial entsorgen

• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuelles Altgerätitte ordnungsgemäß entsorgen.
• Die nationalen und regionalen Vorschriften und die Materialkennzeichnung (Materialtrennung, Abfallsammlung, Wertstoffhöfe) beachten.

Entsorgungshinweise

• Das Gerätarf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze sind bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich.
• Warning! Ausgediente Altgeräte vor der Entsorgung unbrauchbar machen. Netzkabel abtrennen (nach dem der Netzstecker gezogen bzw. bei Festanschluß der Anschluß durch einen Fachmann demontiert wurde).

Inhalt

Sicherheitshinweise 4

furden Benutzer 4
für den Kuchenmöbel-Monteur 5

Allgemeines 7
Abluftbetrieb 7
Umluftbetrieb 7
Bedienung der Dunstabzugshaube - DD 8990 8-11
Bedienung der Dunstabzugshaube - DD8861-8891-8821 .... 10-11
Bedienung der Dunstabzugshaube DD 8695-8665-8625 ....... 12-13
Wartung und Pflege 14
Metallfettfilter 14
Aktivkohlefilter 15
Austausch der Lampe(n) 16
Reinigung 17
Sonderzubehor 17
Kundendienst 18
Technische Daten 19
Zubehor/Montagematerial 19
ElektroanschluB 19
Montage 20

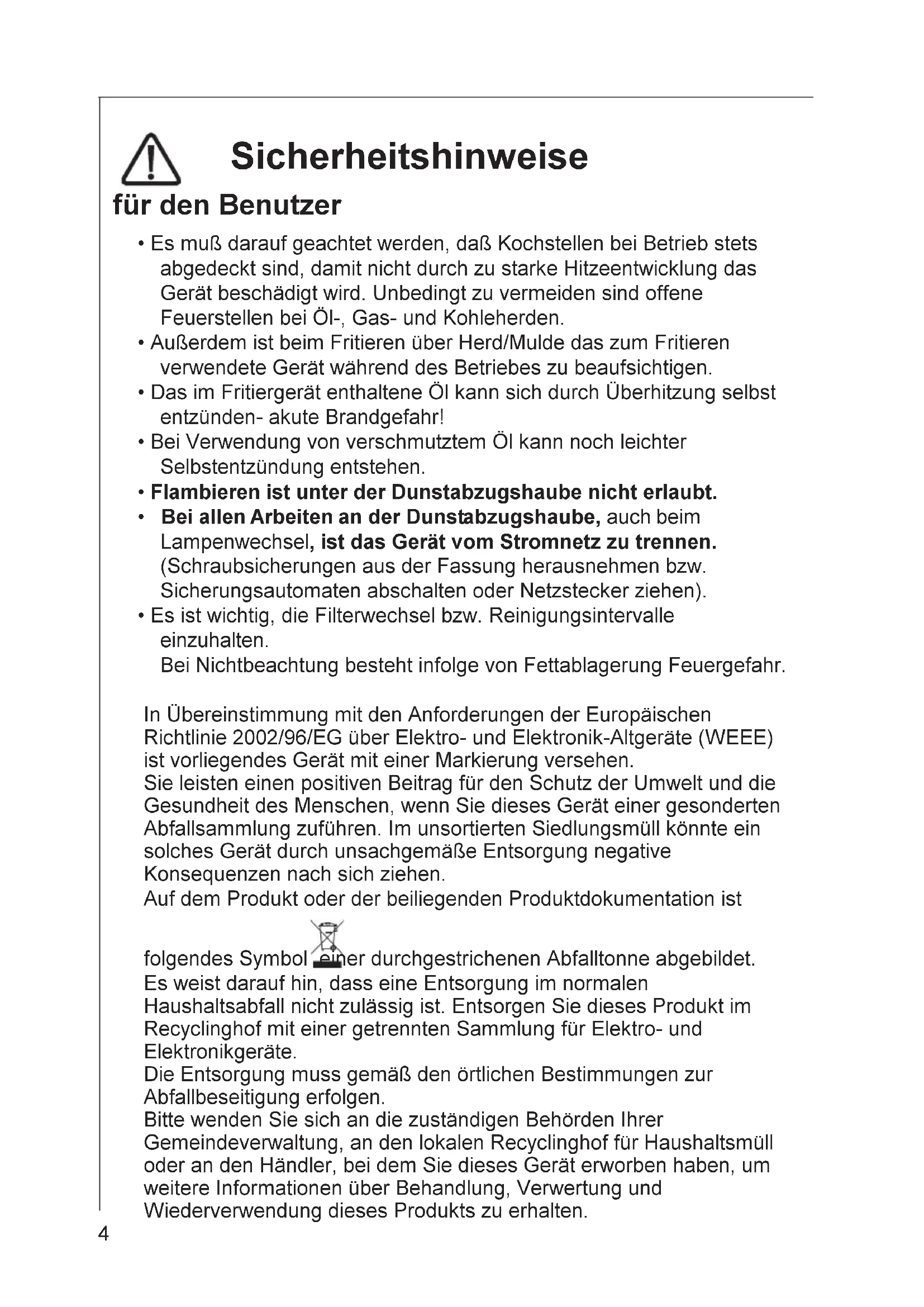

Sicherheitshinweise

für den Benutzer

• Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.
• Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.
• Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzüden- akute Brandgefahr!
• Bei Verwendung von verschmutztem Öl kann noch leichter Selfstentzündung entstehen.
• Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
• Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung hersausnahmen bzw. Sicherungsautomaten abschalten oder Netzsteckerziehen).
• Es ist wichtig, die Filterwechsel bzw. Reinigungsinstrumente einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll können ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist

folgenden Symbol einer durchgestruchenen Abfalltonne abgebildet.

Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie diesen Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung theses Produkts zu erhalten.

für den Kuchenmöbel-Monteur

• Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben.

Falls schon ein kleineres Abluftrohr in Wand oder Dach mit Durchmesser 125 mm besteht, kann der mitgelieferte Reduzierstutzen 150/125 mm verwendet werden.

• Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erträgen.
• Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten: Elektroherde 500 mm Gasherde 650 mm

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

• Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4Pa (4x10 ^-5 bar) sein.
  Die Abluft darf nicht in einen Rauch- oder Abgasschornsteiningeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Aufstellungsraumen von Feuerstätten dient, ist nicht zulässig.
• Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften eingehalten.
• Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Höhe der Abluftöffnung zu sorgen.
• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölfen und Gas-Thermen im selbst den Raum, bestimmten Einschränkungen.
• Der gemeinsame, gefahrlose Betrieb von kaminggebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm² von außen beluftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird.
• Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-Schornsteinfegermeisters oder der ortlichen Baubehrde einholen.

• Da in Räumen ohne Feuerungsstätte die Regel gilt: "Zuluftöffnung so groß wie Abluftöffnung", kann durch eine größere Öffnung als 500-600 cm² der Wirkungsgrad der Abluteinrichtung beeinträchtigt werden.

• Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.

Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgenden beachtet wird:

• kurze, gerade Abluftstrecken

• möglichst weniger Rohrbögen

• Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bogen

• möglichst große Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten).

• Bei Nichtbeachtung dieser Grundsätze muß mit drasticischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

Allgemeines

Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.
- Bei einigen Modellen wird der Kohlefilter mitgeliefert, d.h. die Haube kann sofort in Umluftbetrieb verwendet werden. Um die Haube in Abluftbetrieb zu benutzen, wird empfohlen, den Kohlefilter zu entfernen.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen A anzubringenden Rohres ins Freie geleitet. Bild 1.
- Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Geblaseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen. Falls ein Abluftrohr in Wand oder Dach mit einem Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen 150/125 mm verwendet werden.
- Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erträgen.

Bild 1

Umluftbetrieb

Die Luft wird gefiltert und in den Raum zurückgeführrt.
- Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehr benötigt.

Bedienung der Dunstabzugshaube - DD 8990

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube eine Minuten vor Beginn des Kochens einzuschalten und sie ungebahr 15 Minutes nach dem Kochen weiterlaufen zu setzen, damit alle Gerüche safer entfern werden.

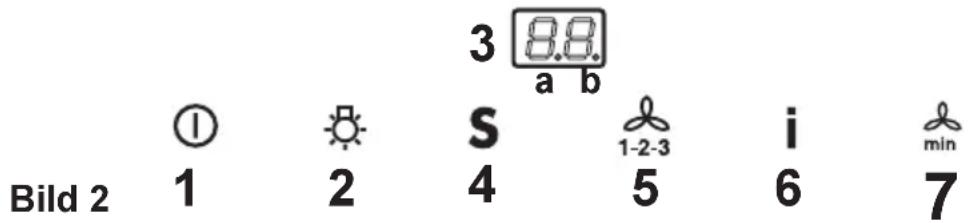

Auf der Vorderseite des Gerätes befinden sich die Schalter:

1 - Taste ON (Stand-by - Taste erleuchtet) / OFF (Taste aus) Einmal oder mehrmals drücken, um die gewünschte Funktion auszuwahlen: Stand-by (Anzeigeleuchte „b" eingeschaltet): Die Haube ist funktionsbereit, die Sicherheitsfunktion kann aktiviert werden (siehe unten - „Sicherheitsfunktion“). OFF: alle Funktionen gesetzt außer der Beleuchtung.

2 - Taste Licht EIN/AUS
3 - Display
4 - Taste Automatikbetrieb EIN/AUS (Sensoren - Taste „S“ eingeschaltet):

Automatikbetrieb:

Die Haube nimmt den (Saug-)Betrieb in Abhängigkeit von der Veränderung der normalen Umweltbedingungen auf, die die Haube anhand der Sensoren, mit denen sie ausgestattet ist, misst. (Siehe auch folgende Seite - „Prüfung der Sensoren"). Die Anzeigeleuchten des Displays blinken abwechselnd mit einer Geschwindigkeit, die der eingestillten Saugstarke entspricht. Hinweis! Die Haube ist mit einem automatischen Eichungssystem ausgestattet, das dazu dient, festzulegen, welches die normalen Umweltbedingungen sind.

Sollte eine ungewöhnliche Funktionseise beobachtet werden, kann die Eichung manuell wiederholt werden (siehe folgende Seite – „Automatische Eichung“ und „Manuelle Eichung").

5 - Auswahltaste für die Saugstärke 1-2-3-1-2.
6 - Taste Intensivstufe EIN/AUS. Dauer - 5 Minuten, im Display erschinen der Buchstabe P und die verbleibende Betriebszeit, die Anzeigeleuchte „a“ blinkt.

Nach einem Betrieb von 5 Minuten kehrt die Haube zur vorher eingestellten Saugstarke zurück.

Die Taste 1 oder 6 drücken, um diese Funktion vorzeitig abzuschalten.

7 - Taste Timer EIN/AUS Bei allen Lüfterstufenlässt sich eine bestimmte Zeit voreinstellen (Anzeigeleuche b blinkt), nach denen Ablauf sich die Haube abschaltet:

1. Saugstufe: 20 Minuten
2. Saugstufe: 15 Minuten
3. Saugstufe: 10 Minuten

P (Intensivistufe): 5 Minuten

Das Display zeigt auch die verbleibende Betriebszeit an.

Automatische Eichung der Sensoren:

Die automatische Eichung der Sensoren erfolgt alle 30 Minuten. Hinweis: Nach der Installation der Haube oder nach einer längeren Stromunterbrechung mindestens 30 Minuten warten, um safer zu sein, dass die Sensoren gut geeicht sind.

Manuelle Eichung

Die Eichung bei ausgeschalteten Kochstellen, normaler Umgebungstemperatur und ohne merkliche Mengen von Dampfen durchführren:

• Taste 4 für 3 Sekunden gedrückt halten, anschließend Taste 1 drücken, die Haube gibt mit einem Tonsignal die erfolgte Eichung an.

Prüfung der Sensoren

Das System führt während des Automatikbetriebs fortwährend eine Prüfung der Leistungsfähigkeit der Sensoren durch. Bei einem Fehler erscheinen im Display die Ziffern „88". In dieser Fall ist der technische Kundendienst zu rufen.

In dieser Lage kann die Haube jedoch in manuellem Betrieb verwendet werden.

Sicherheitsfunktion

Selbsteinschaltung des Automatikbetriebs ZUR SICHERHEIT unter besonderen Bedingungen: Wenn die Sensoren einen übermögen Temperaturanstieg messen, wähl das System, auch wenn die Haube in manuellem Betrieb ist, von selbst den Automatikbetrieb aus und der Saugmotor schaltet sich ein, die Haube kann durch Drücken der Taste 1 ausgeschelt werden.

Falls die Dunstabzugshaube oder die Bedienungselemente nicht Funktionieren: für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Anschließend 15 Sekunden abwarten und dann den ordnungsgemäß Betrieb der Haube prufen.

Bedienung der Dunstabzugshaube - DD8861-8891-8821

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube eine Minuten vor Beginn des Kochens einzuschalten und sie ungefahr 15 Minuten nach dem Kochen weiterlaufen zu setzen, damit alle Gerüche safer entfern werden.

Auf der Vorderseite des Gerätes befinden sich die Schalter:

Bild 3 1

2

3

4

5

1 - Ausschalter/Einschalter Taste

Weniger als 1,5 Sek. lang drücken: Die Haube schaltet in Standby-Modus (der Punkt b leuchtet).

Länger als 1,5 Sek. lang drücken: Die Haube schaltet sich ab, ALLE Funktionen (außer Lichtschalter) werden gesperrt (Display ist vollständig ausgeschaltet). Nochmals länger als 1,5 Sek. lang drücken, um die Haube wieder in Standby zu versehen.

2 - Ausschalter/Einschalter Beleuchtung
3 - Display
4 - Einschalten und Wahl der Lüfterstufe 1-2-3
5 - Einschalter Intensivstufe:

Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe darüber bzw. besteht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, drücken Sie Knopf 1 oder 5.

Auf dem Display erscheint der Buchstabe P sowie die verbleibende Zeit (der Punkt a blinkt), am Ende ertont ein Tonsignal.

6 - Timer: Bei allen Lüfterstufen{lsst sich eine bestimmte Zeit einstellen (der Punkt b blinkt), nach deren Ablauf sich die Haube abschaltet:

Die Zeitschaltung ist wie folgt eingeteilt:1. Leistungsstufe 20 Minuten

1. Leistungsstufe 15 Minuten
2. Leistungsstufe 10 Minuten

Auf dem Display erscheint die verbleibende Betriebszeit, am Ende ertont ein Tonsignal.

Man kann durch erneutes Betätigkeiten der Taste die Funktion ausschalten.

Falls die Dunstabzugshaube oder die Bedienungselemente nicht Funktionieren: für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Anschließend 15 Sekunden abwarten und dann den ordnungsgemäß Betrieb der Haube prufen.

Kontrollvorrichtung für Fett- und Aktivkohlefilter DD 8990 - 8861 - 8891 - 8821

These Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter).

These Haube wird vom Werk aus ohne Aktivkohlefilter gefeliefert, deshalb ist ihre Sattigungsanzeige ausgeschaltet.

Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sattigungsanzeige wie folgt einzuschalten:

Nur für DD 8990: Die Haube muss auf „AUS" eingestellt sein.

Die Taste 4 und 5 gleichzeitig für 3 Sekunden gedrückt halten. Zu Beginn leuchtet nur die LED-Anzeige Fettfilter F auf, sobald auch die LED-Anzeige Aktivkohlefilter C aufleucht ist die Sattigungsanzeige eingeschaltet.

Um sie auszuschalten: die Tasten 4 und 5 erneut für 3 Sekunden gedrückt halten bis die LED-Anzeige Aktivkohlefilter C erlischt.

LED-Anzeige Fettfilter (F)

Die LED-Anzeige F blinkt, wenn der Fettfilter gereinigt werden muss. Dies ist nach ca. 40 Betriebsstunden der Fall. Die Wartungsvorschriften der Fettfilter sind zu beachten.

LED-Anzeige Aktivkohlefilter (C)

Die LED-Anzeige C Aktivkohlefilter blinkt, wenn der Aktivkohlefilter regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der Fall.

Zurückstellen der Sattigungsanzeige

Nach Reinigung oder Austausch des Filters, die Taste 1 für 3 Sekunden gedrückt halten bis die LED-Anzeige Fettfilter F oder die LED-Anzeige Aktivkohlefilter C nicht mehr blinkt.

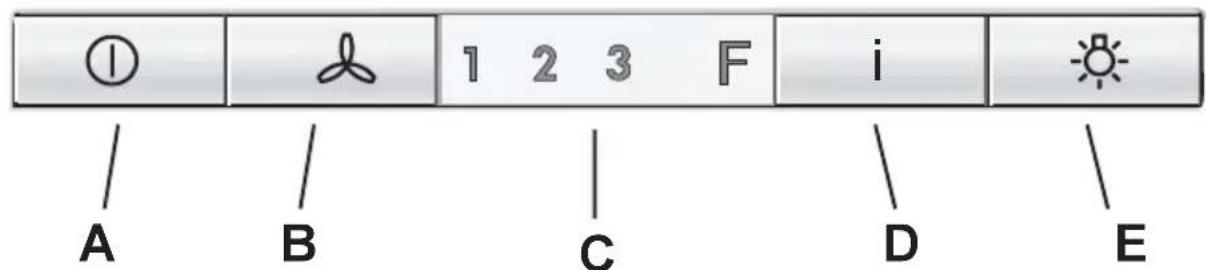

Bedienung der Dunstabzugshaube DD 8695-8665-8625

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube eine Minuten vor Beginn des Kochens einszuschalten und sie ungebahr 15 Minuten nach dem Kochen weiterlaufen zu halten, damit alle Gerüche safer entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

A - Ausschalter/Einschalter Taste

Ein- oder mehrmals drücken, um die gewünschte Funktion zu erhalten:

ON (Taste eingeschaltet): die Haube stellt die zuletzt ausgewählte Geschwindigkeitsstufein.

OFF (Taste ausgeschaltet): sämtliche Funktionen gespert außer der Beleuchtung.

B - Auswahltaste für Gebläsestufe (Saugleistung)

These Taste ein- oder mehrmals drücken, um die angemessene Geblasestufe (Saugleistung) (1 - 2 - 3 anzuwahlen).

C - Display: zeigt die ausgewählte Saugleistung an (1-2-3), meldet die Sattigung der Filter (F).

D-Einschalter Intensivstufe:

Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe zurück bzw. schaltet aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, muß Knopf A, B oder D gedrückt werden.

E - Ausschalter/Einschalter Beleuchtung.

Bild 4

Falls die Dunstabzugshaube oder die Bedienungselemente nicht Funktionieren:

Für mindestens 5 Sekunden die Stromversorgung der

Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.

Kontrollvorrichtung für Fett- und Aktivkohlefilter DD 8695-8665-8625

These Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter).

These Haube wird vom Werk aus ohne Aktivkohlefilter gefeliefert, deshalb ist ihre Sattigungsanzeige ausgeschaltet.

Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sattigungsanzeige wie folgt einzuschalten:

Die Haube muss auf „AUS“ eingestellt sein.

Gleichzeitig drei Sekunden lang die Tasten B und D drücken, die LED F schaltet sich ein und die LED der 1. Geschwindigkeitsstufe beginnnt zu blinken, nach 1 Sekunde blinkt auch die LED der 2. Stufe und das System gibt ein Tonsignal ab (-Beep-) um die erfolgte Einstellung anzuzeigen.

Um die Kohlefiltermeldung zu entfernen, gleichzeitig drei Sekunden lang die Tasten B und D drücken, die LED F schaltet sich ein und die LED der 1. Stufe (Fettfilter) beginnnt zu blinken sowie die LED der 2. Stufe, nach 1 Sekunde blinkt nur die LED der 1. Stufe, das System gibt ein Tonsignal (-Beep-) ab, um die erfolgte Einstellung anzuzeigen.

LED-Anzeige Fettfilter

Die LED der 1. (+LED F). Stufe blinkt, wenn der Fettfilter gereinigt werden muss.

Die Wartungsvorschriften der Fettfilter sind zu beachten.

LED-Anzeige Aktivkohlefilter

Die LED der 2. (+LED F) Stufe blinkt, wenn der Aktivkohlefilter regeneriert werden muss.

Zurückstellen der Sattigungsanzeige

Nach Reinigung oder Austausch des Fettfilters die Taste A für 3 Sekunden gedrückt halten bis die LED der 1. Stufe oder die LED der 2. Stufe nicht mehr blinkt.

Auch die LED F schaltet sich aus.

Wartung und Pflege

• Bevor irgendwelche Wartungsarbeiten ausgeführrt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Metalfettfilter

• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspuler bzw. von Hand gereinigt werden.

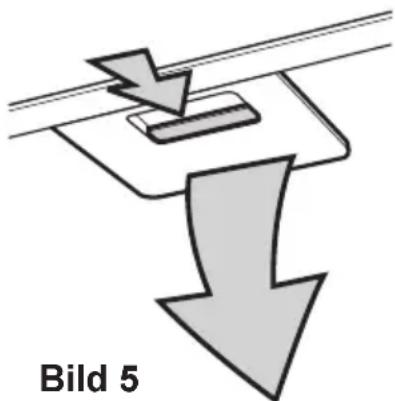

Öffnen der Metallfettfilter

• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unter herausnahmen. Bild 5.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in * heim Wasser mit fettlosendem Reinigungsmittel einweichen und danach mit * heim Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungssprogramm und höchster Temperatur, mind. 65^ C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zuleichten Farbveränderungen kommt, die jeder seinen Einfluß auf die Funktion haben.

• Innengehause nur mit warmer Spülmittellauge reinigen. Keinescharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehr) benötigt.
  Reinigung/Austausch des Aktivkohlefilters

Im Unterschied zu anderen Aktivkohlefilter kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normalerutzung der Abzugshaube sollte der Filter jeder zweiten Monat (wenn man eine taggliche Benutzung von ca. 2,5 Std. betrachtet), ambesten in der Geschirrspulmaschine, gereinigt werden. Normalen Reiniger verwenden und die hochste Temperatur wahlen (65^) . Der Filter sollen separate gesplt werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen konnen. Um die Kohle wieder zu aktivieren, muß der Filter im Backofeng getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100^ wahren und den Filter 10 Minuten lang trocknen. Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50% reduziert ist.

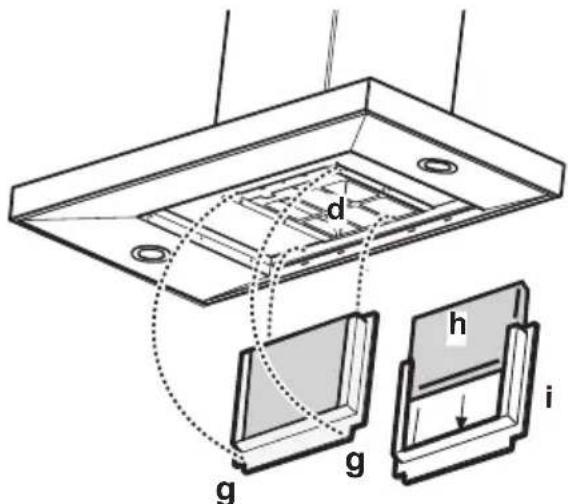

Montage

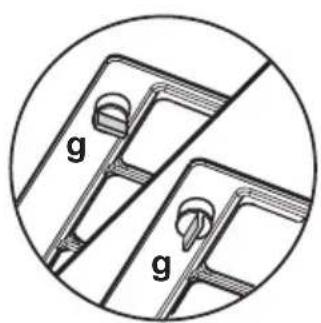

Den Rahmen i, der den Filter hträgt, abnehmer, dazu die Verriegelungen (g), um 90^ drehen. Das Aktivkohlevlies in das Innere des Rahmens einsetzen und wieder in umgehrter Reihenfolge befestigen. Bild 6.

Zum Ausbau in umgekehrter Reihenfolge vorgehen.
- Innengehause nur mit warmer Spülmittellauge reinigen. Keinescharfe Reinigungsmittel. Bürste oder Scheuersand verwenden!
- Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angegeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.
- Aktivkohlefilter beim Kundendienst bestellen.

Bild 6

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zusückzuführn sind.

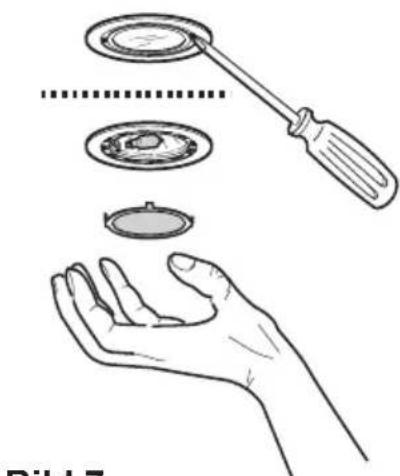

Austausch der Lampe(n)

Dunstabzugshaube vom Stromnetz trennen.
- Lampenabdeckung mit einem Schraubenzieher enthalten und entfernen. Bild 7.
- Defekte Lampe Herausnahmen und durch neue eines gleichwertigen Typs ersetzen.
- Lampenabdeckung wieder montieren.
- Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prufen, ob sie fest eingesteckt ist.

Bild 7

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen.

Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.

• Außerte Teile mit milder Spüllauge reinigen. Scharfe
  Reinigungsmittel, Bürste oder Scheuersand vermeiden.
  Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsinstrumente einzuhalten. Bei Nichtbeachtung besteht infolge von

Fettablagerungen Feuergefahr!

Sonderzubehör

Aktivkohlefilter Type 20

Mauerkasten Beim Kundendienst erfragen

Abluftrohr Beim Kundendienst erfragen

Kundendienst

Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis).

Folgende Daten beim Anruf angegeben:

1. Modellbezeichnung
2. E-Nr.
3. F-Nr.

These Daten behinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern.

Konstrukts- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

SERVICE

Handelt es sich um eine technische Störung?

Dann wenden Sie sich an ihre Kundendienstelle. (Adressen und

Telefonnummern befinden sich im Abschnitt „Kundendienststellen".)

Bereiten Sie das Geschäft in jeder Fall gut vor. Sie erleichtern so die

Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:

Halten Sie möglichst genau fest:

• Wie außert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?

Notieren Sie für das Geschäft unbedingt folgende Kennziffern Ihres Gerätes auf dem Typenschild:

E-Nr. (9 Stellen),
F-Nr. (8 Stellen).

Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite des Gerätes zugänglich.

Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben:

E-Nr .

F-Nr .

Wann entstehen Ohnen auch während der Garantiezeit Kosten?

• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst halten beseitigen konnen,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und dazu z.B. Ersatzteile holen muß. Diese Mehrfahren konnen Sie vermeiden, wenn Sie ihren Telefonanruf in der oben beschrieben. Weise gutVBorbereiten.

Technische Daten

Tiefe 45 45 45 45 45

Gesamt-

anschluß-

werte (W): 255 215 215 215 255

Lüftertermotor (W): 175 175 175 175

Beleuchting (W): 4x20 2x20 2x20 2x20 4x20

Lange des

Netzkabels (cm): 150 150 150 150

Elektro-

Zubehör/Montagematerial

1 Luftumlenggitter,

1 Montageschiene,

1 Kaminhalter,

6 Holzschauben 5 × 45 ~mm (für die Befestigung an der Wand),

6 Dubel 8mm (fur die Befestigung an der Wand),

1 Reduzierstutzen 0 125-120 mm,

1 Schlüssel (zum Festziehen von Schrauben mit Kopf des Typs TORX).

DD 8665-8695-8861-8891-8990: 2+2 Blechschrauben 3,5 × 9,5 (um das Umlenkgitter befestigen), 2 Blechschrauben 2,9 × 6,5 (für die Befestigung des Kamins)

DD 8625-8821: 4 Blechschrauben 2,9 × 6,5 (2 um das Umlenkgitter befestigen - 2 für die

Befestigung des oberen Kamins), 2 Blechschauben 3 × 9 (für die Befestigung des unteren Kamins).

Elektroverschluß

Sicherheitshinweise für den Elektro-Installatuer

Vor dem Anschluß des Gerätes darauf auf achtenden, daß die auf dem Typenschild verzeichnete Spannung der tatsächlichen Netzspannung entspricht. Falls das Gerät mit Stecker ausgerüstet ist, kann es an jeder vorschrifsmäßig installierte und gut zugängliche Steckdose angeschlossen werden.

Bei erforderlichem Festanschlußarf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktöffnungsweite vorzusehen.

Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

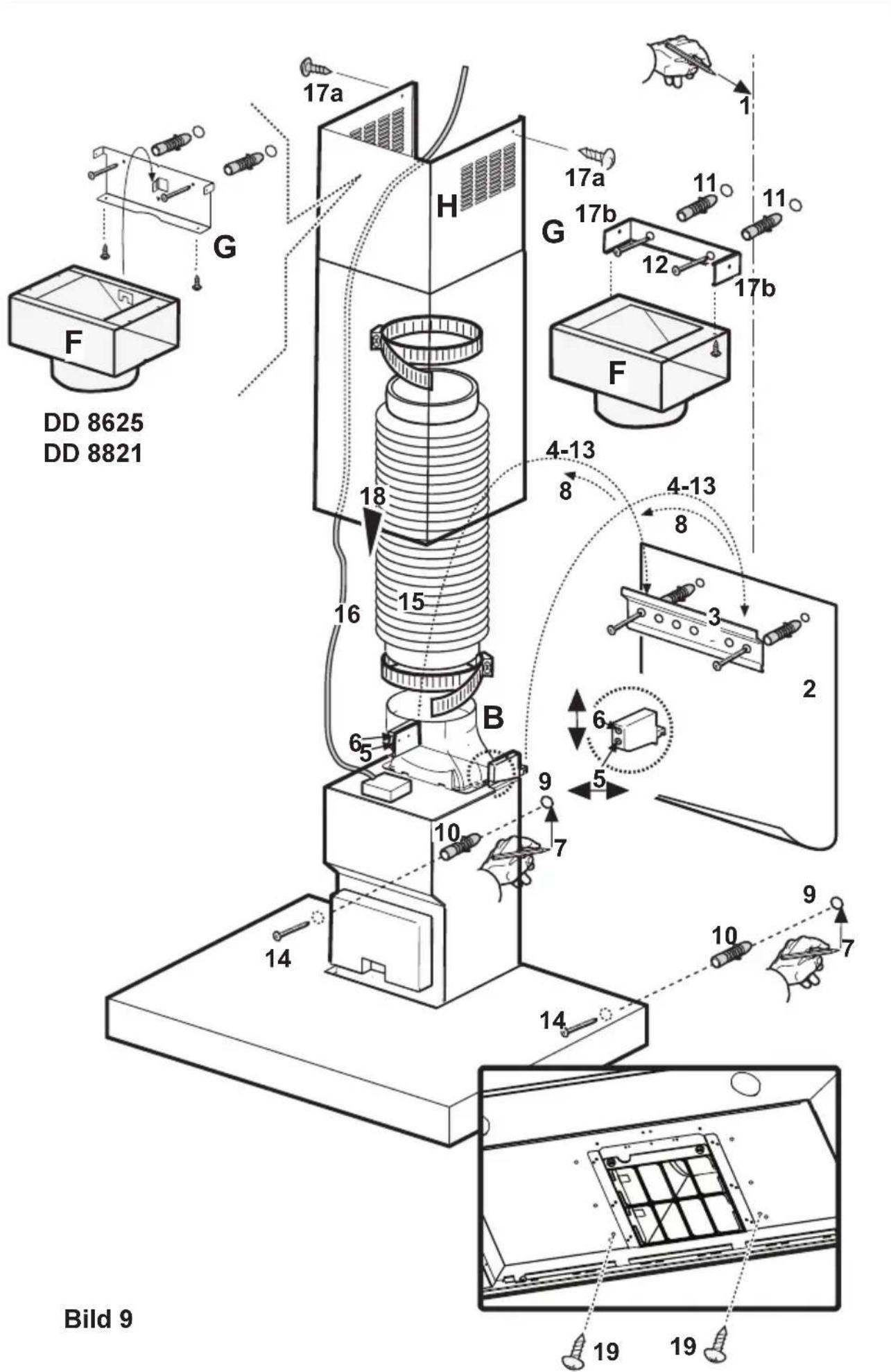

Montage - Bild 8-9

Einleitende Maßnahmen für die Montage (Nur für Modell DD 8625-8821)

Festlegen, ob Abluft- oder Umluftbetrieb gewünscht.

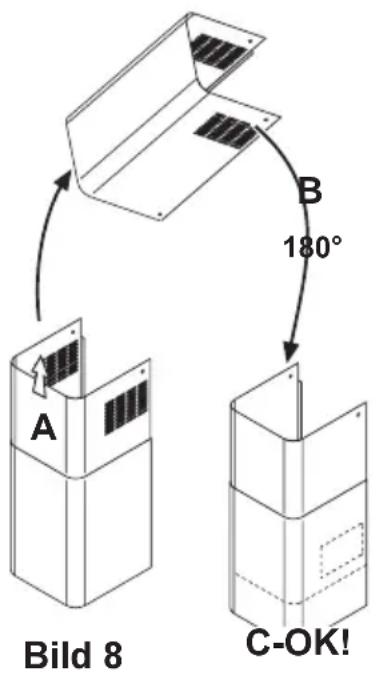

Bei Abluftversion kann das obere Kaminteil umgedreht werden, so dass die Auslafschlitze im unteren Kaminteil eintauchen und nicht mehr sightbar sind. Für Umluftbetrieb müssen die Schlitze nach oben gerichtet werden (sh. Abfolge A-C, Bild 8).

• Zeichnen Sie eine Mittelinie an die Wand (1) und legen Sie die Schablone so an, dass die Mittellinien an der

Wand und auf der Schablone übereinanderliegen (2).

• Befestigen Sie die Halteklammern der Haube mit Dubeln und Schrauben (3). Hängen Sie die Haube ein (4) und richten Sie sie mit Hilfe der Justierschrauben an den Haken aus (5-6).
• Zeichnen Sie den endgültigen Befestigungspunkt mit einem Bleistift von der Innenseite des Motorgehäuses an (7).
• Nehmen Sie die Haube von der Wand ab (8), bohren Sie zwei Löcher (9) und stecken Sie zwei Dübeln hinein (10).
• Verwenden Sie die Abzugshalterung als Schablone G und bohren Sie zwei Löscher, um die Abzugshalterung dicht unter der Decke zu befestigen (11). (Nur für Umluftbetrieb: Den Deflektor F mit 2 Schrauben) unter der Abzugshalterung G befestigen, zwei Dübel einsetzen und die Abzugshalterung befestigen (12).
  Die Haube wieder einhängen (13) und mit zwei Schrauben endgültig befestigen (14).
• Einen Abluftschlauch (15), am Ausgangsrohr der Haube B anschließen, der bis zum Luftauslass führt (Abluftbetrieb) oder einen Anschlussring an den Deflektor F (Umluftbetrieb).
• Stellen Sie den Stromanschluss her (16).
• Befestigen Sie den oberen Teil des Abzugs (17a) auf der Halterung G (17b), schieren Sie den unteren Teil des Abzugs nach unten und setzen Sie ihn korrekt auf das Gehäuse auf (18).
• Nur für Modell DD 8625-8821: Befestigen Sie den unteren Teil des Abzugs auf der Haube mit zwei Schrauben (19).

Geache klant,

Automatische werking:

1. The model code number
2. The serial number (E-Nr.)
3. The manufacturing number (F-Nr.)

http://www.aeg.hausgeraete.de
