BEDIENUNGSANLEITUNG DD 8795 AEG-ELECTROLUX

Montage- und Gebrauchsanweisung

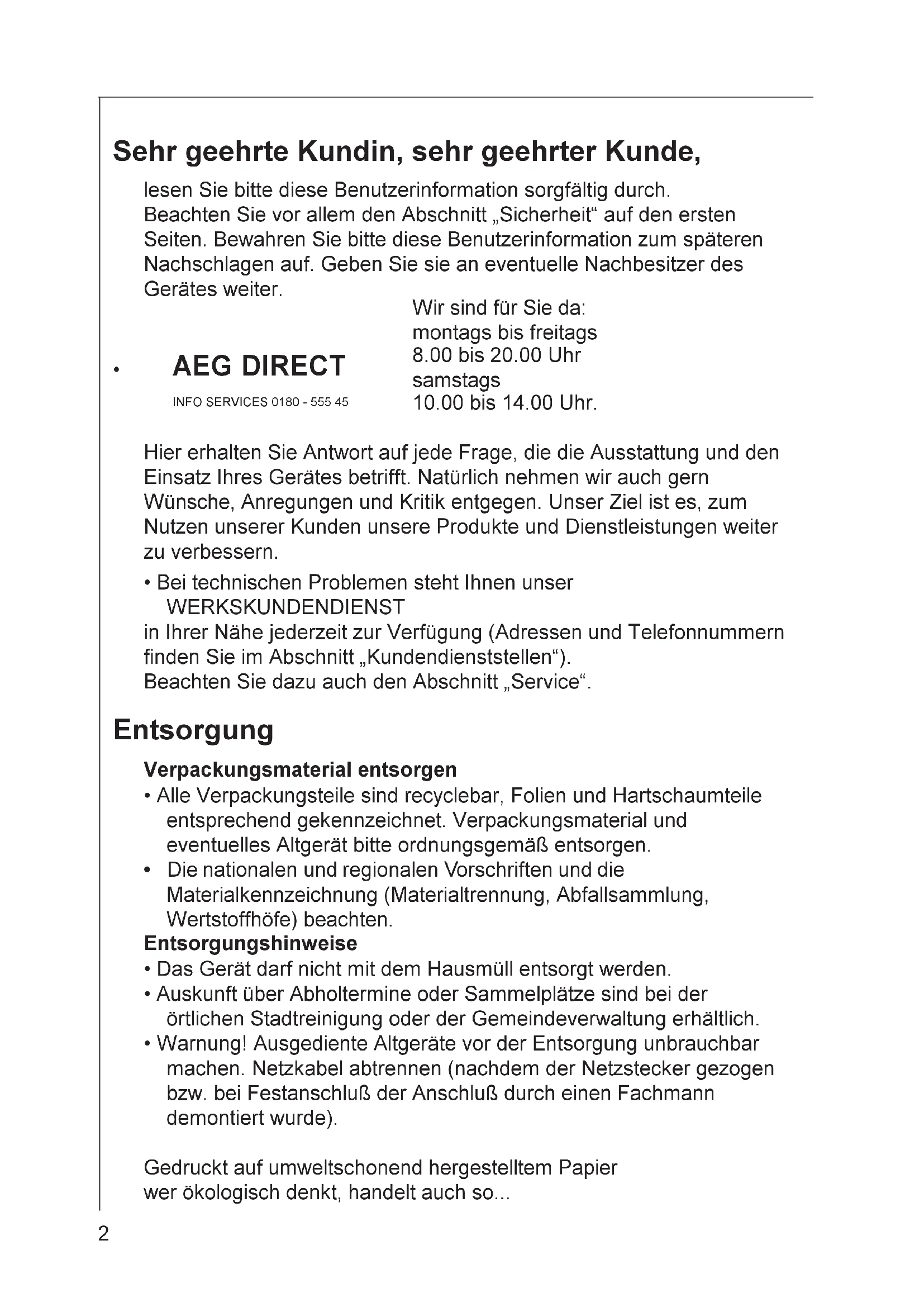

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sieitte dieser Benutzerinformation sorgfaltig durch.

Beachten Sie vor allem den Abschnitt „Sicherheit" auf den ersten

Seiten. Bewahren Sieitte deene Benutzerinformation zum spateren

Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des

Gerätesweiter.

Wir sind für Sie da:

montags bis freiitag

8.00 bis 20.00 Uhr

samstags

AEG DIRECT

INFO SERVICES 0180-55545

10.00 bis 14.00 Uhr.

Hier erhalten Sie Antwort auf jeder Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifrft. Nätürlich behmen wir auch gern

Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum

Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.

• Bei technischen Problemen stehen Ihnen unser

WERKSKUNDENDIENST

in Ihrer Höhe jederzeit zur Verfügung (Adressen und Telefonnummern), finden Sie im Abschnitt „Kundendienststellen".

Beachten Sie dazu auch den Abschnitt „Service".

Entsorgung

Verpackungsmaterial entsorgen

• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuelles Altgerätitte ordnungsgemäß entsorgen.
  Die nationalen und regionalen Vorschriften und die

Materialkennzeichnung (Materialtrennung, Abfallsammlung,

Wertstoffe) beachteten.

Entsorgungshinweise

• Das Gerätarf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze sind bei der ortlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich.
• Warning! Ausgediente Altgeräte vor der Entsorgung unbrauchbar machen. Netzkabel abtrennen (nach dem der Netzstecker gezogen bzw. bei Festanschluß der Anschluß durch einen Fachmann demontiert wurde).

Gedruckt auf umweltschonend hergestelltem Papier

wer ökologisch denkt, handelt auch so...

Inhalt

Sicherheitshinweise 4

furdenBenutzer4

für den Kuchenmöbel-Monteur 4

Allgemeines 6

Abluftbetrieb 6

Umluftbetrieb 6

Bedienung der Dunstabzugshaube 7

Einschalten der Dunstabzugshaube 8

Einschalten der Beleuchtung 8

Kontrolleinrichtung für Fett- und Aktivkohlefilter 8

LED-Anzeige Fettfilter 8

LED-Anzeige Aktivkohlefilter 8

Zurückstellen der Sattigungsanzeige 8

Wartung und Pflege 9

Metallfettfilter 9

Frontabdeckungen entfernen 9

Öffnender Metallfettfilter 9

Aktivkohlefilter 11

Austausch der Lampe(n) 12

Auswechselung der oberen Lampe DD 8765 12

Auswechselung der seitlichen Lampe DD 8765 13

Reinigung 13

Sonderzubehör 13

Kundendienst 14

Technische Daten 15

Zubehör/Montagematerial 15

Elektroanschluss 16

Montage 16

Sicherheitshinweise

für den Benutzer

• Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.
• Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.
• Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden- akute Brandgefahr!
• Bei Verwendung von verschmutztem Öl kann noch leichter Selfstentzündung entstehen.
• Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
• Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung hersausnahmen bzw. Sicherungsautomaten abschalten oder Netzsteckerziehen).
• Es ist wichtig, die Filterwechsel bzw. Reinigungsinstrumente einzuhalten.
• Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.

für den Kuchenmöbel-Monteur

• Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben. Falls schon ein kleineres Abluftrohr in Wand oder Dach mit Durchmesser 125 mm besteht, kann der mitgelieferte (nur für DD 8794 und DD 8795) Reduzierstutzen 150/125 mm verwendet werden. Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erträgen.
• Bei der Installation sind die folgenden Mindestabstände von Kochfeldern zu beachten: elektrische Kochfelder 300 mm

• Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und Feuerstätten darauf im Aufstellraum der Feuerstände der Unterdruck nicht länger als 4Pa ( 4× 10^-5 bar) sein.
  Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüfung von Aufstellungsraumen von Feuerstätten dient, ist nicht zulässig.

• Für die Abluftführung sind grundsätzlich die behörddlichen Vorschriften einzuhalten.

• Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Höhe der Abluftöffnung zu sorgen.
• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölfen und Gas-Thermen im Selben Raum, bestimmen Einschränkungen.
• Der gemeinsame, gefahrlose Betrieb von kaminggebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm² von außen beluftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird.
• Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-Schornsteinfegermeisters oder der ortlichen Baubehrde einholen.
• Da in Räumen ohne Feuerungsstätte die Regel gilt: "Zuluftöffnung so groß wie Abluftöffnung", kann durch eine größere Öffnung als 500 - 600cm^2 der Wirkungsgrad der Ablufeinrichtung beeinträchtigt werden.
• Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.
  Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgenden beachtet wird:
  — kurze, gerade Abluftstrecken
  — möglichst weniger Rohrbögen
  — Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bogen
  — möglichst große Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten).
• Bei Nichtbeachtung dieser Grundsätze muß mit drasticischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.
• Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem AEG Sonderzubehrbenotigt.

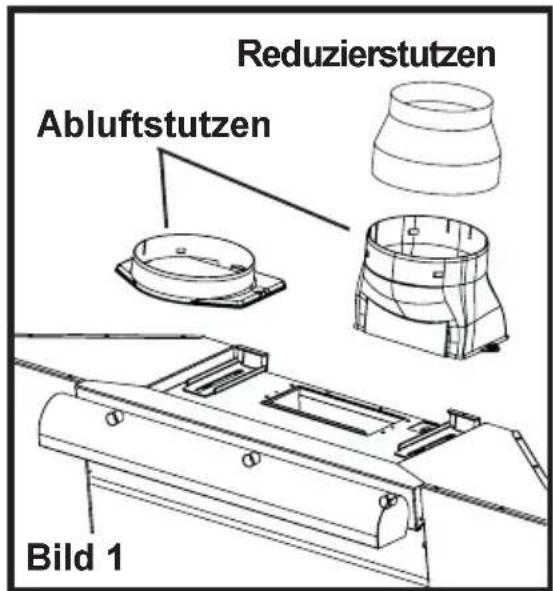

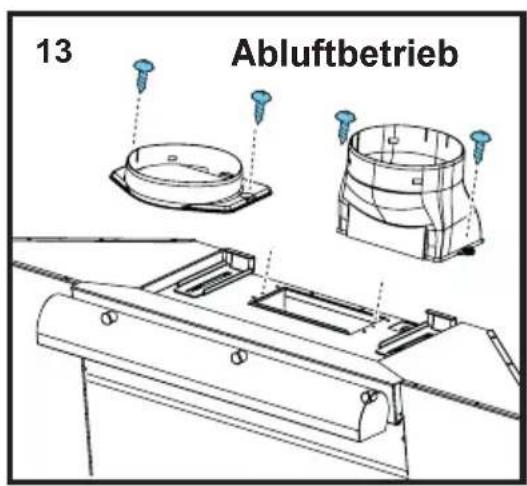

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubRINGenden Rohres ins Freie geleitet. Bild 1.
Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Geblaseaustrittsstutzen haben, um die spezifizierten Leistungswerte zu erreichen.

Falls ein Abluftrohr in Wand oder Dach mit einem Durchmesser von 125 mm schon besteht, kann der

mitgelieferte (nur für DD 8794 und DD 8795) Reduzierstutzen 150/125 mm verwendet werden.

Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erträgen.

Umluftbetrieb

Die Luft wird gefiltert und in den Raum zurückgeführrt.
- Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem AEG Sonderzubehör benötigt.

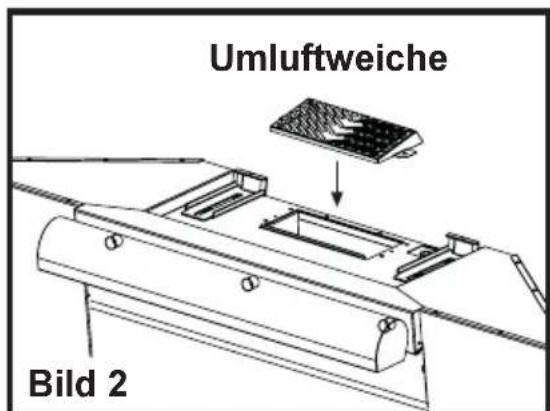

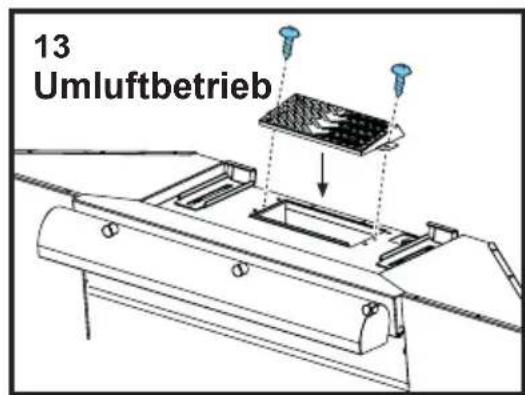

Die Umluftweiche mit zwei Schrauben 3,5x9,5 mm befestigen.Bild 2.

Bedienung der Dunstabzugshaube

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube eine Minuten vor Beginn des Kochens einszuschalten und sie ungefahr 15 Minuten nach dem Kochen weiterlaufen zu halten, damit alle Gerüche sicher entfern werden.
  Die Funktion des Gerätes kann mit dem Kugelschalter oder über die Fernbedienung gesteuert werden (die Fernbedienung ist ein Sonderzubehr und muß separat bestellt werden - siehe Sonderzubehr). Jede Statusveränderung (Änderung der Drehzahl, Einschalten der Beleuchtung, usw.) ist an den veränderten Lichtsignalen des Kugelschalters und einem akustischen Signal erkennbar.

Der Kugelschalter befindet sich im unteren Bereich an der rechten Seite der Dunstabzugshaube.

Der Kugelschalter dient auch als LED-Anzeige:

Keine Anzeige:

Gerä ausgeschaltet.

Grünes Licht:

Gerä eingeschaltet auf Stufe 1 (min.).

Orangefarbenes Licht:

Gerä eingeschaltet auf Stufe 2.

• Rotes Licht:

Gerä eingeschaltet auf Stufe 3 (max.).

• Rotes Blinklicht:

Gerät eingeschaltet auf Intensivstufe (Mit Intensiv-Nachlauf: Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe darüber.)

Grünes Blinklicht:

Sattigung des Fettfilters - Fettfilter reinigen

• Orangeefarbenes Blinklicht:

Der Aktivkohlefilter muss gereinigt oder ausgetauscht werden.
Kugelschalter blinkt auch dann orangefarben (um die Sattigung des Geruchsfilters anzugeigen), wenn der Geruchsfilter (Kohlefilter) nicht in die Haube eingebaut ist.
Trotzdem Rückstellung der Anzeige durchführren.
Dabei wie folgt vorgehen: die Intensivstufe wahren (der Kugelschalter zeigt rotes Blinklicht), nochmals drücken und ca. 3 Sekunden gedrückt halten, bis ein Signatlon das erfolgte Zurückstellen meldet.

Einschalten der Dunstabzugshaube - Bild 3

Der Kugelschalter ist ein Wippschalter.
Durch wiederholtes Drücken des Kugelschalters nach unten wird die Dunstabzugshaube eingeschaltet und die Absaugleistung bis zur Intensivstufe gewählt. Wird nochmals nach unter gedrückt, schaltet sich die Dunstabzugshaube aus.

Einschalten der Beleuchtung - Bild 3

Den Kugelschalter nach oben drücken: einmal für die ersten Lichtstarke, zweimal für die zweite Lichtstarke, beim dritten Drücken schaltet sich die Beleuchtung aus.

DD8765 - Kugelschalter nach oben drücken: einmal für seitliche Lampen, zweimal für obere Lampe

Kontrolleinrichtung für Fett- und Aktivkohlefilter

These Dunstabzugshaube verfügt über eine Einrichtung, die aneigt, wenn der Fettfilter zu reinigen beziehungsweise der Aktivkohlefilter zu reinigen oder auszubauschen ist (bei Umluftbetrieb mit Aktivkohlefilter).

nach unter drücken, um das Geräinzuschalten

nach oben drücken, um die Beleuchtingeinzuschalten

Bild 3

LED-Anzeige Fettfilter

Die LED-Anzeige blinkt (grünes Blinklicht), wenn der Fettfilter gereinigt werden muß.

Diesistnachca.40Betriebsstunden derFall.

Wartungsvorschriften der Fettfilter beachten!

LED-Anzeige Aktivkohlefilter

Die LED-Anzeige blinkt (orangefarbenes Blinklicht), wenn der Aktivkohlefilter gereinigt oder ausgetauscht werden muss.

Diesistnachca.160 Betriebsstunden der Fall.

Anweisungen zum Austausch des Kohlefilters beachten!

Zurückstellen der Sattigungsanzeige

Nach Reinigung oder Austausch des Fettfilters bzw. des Aktivkohlefilters die Intensivstufe wahlen, die Intensivstufe wahren (der Kugelschalter blinkt rot), nochmals drücken und zirka 3 Sekunden gedrück halten, bis ein Signalton das erfolgte Zurückstellen meldet.

Wartung und Pflege

• Bevor irgendwelche Wartungsarbeiten ausgeführrt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Metallfettfilter

• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jeder Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet.

Metallfettfilter sollen alle 4 Wochen im Geschirrspuler bzw. von Hand gereinigt werden.

• Für den Zugriff auf den Fettfilter zuerst die Frontabdeckungen, dieihn verdecken, abnehmer.

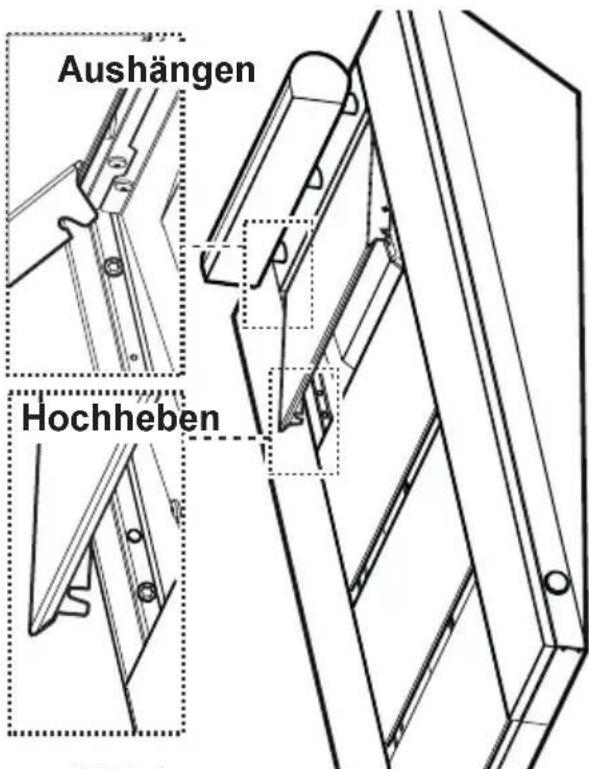

Frontabdeckungen entfernen:

Abdeckung unter hochheiten, nach oben schwenken und aushängen. Den Arbeitsschnitt bei allen Abdeckungen wiederholen. Bild 4.

Bild 4

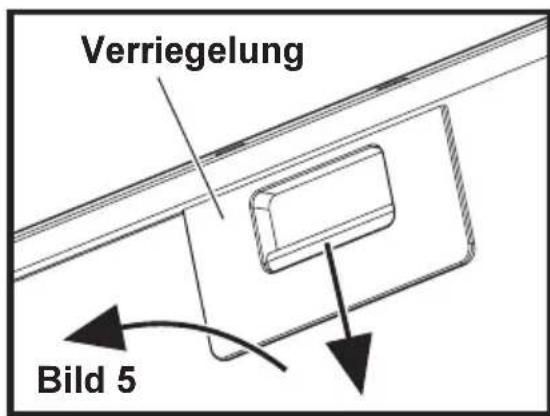

Öffnen des Metallfettfilters

Die Verriegelung des Fettfilters zuerst nach unter drücken und dann nach außenziehen.Bild 5.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in weltem Wasser mit fettlosendem Reinigungsmittel einweichen und danach mit weltem Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungssprogramm und hochster Temperatur, mind. 65^ C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommt, die jeder keine Einfluß auf die Funktion haben.

• Innengehause nur mit warmer Spülmittellauge reinigen. Keinescharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Nach Einbau des Fettfilters die Frontabdeckungen wieder einsetzen, damit in umgekehrter Reihenfolge des Ausbaus vorgehen.

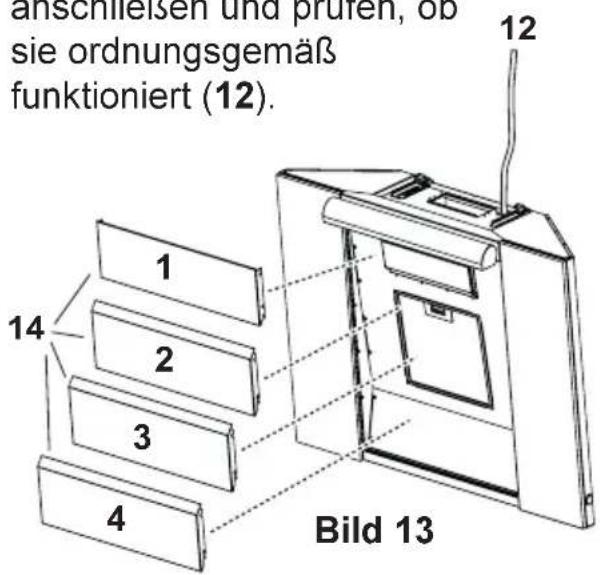

Die schmalste Frontabdeckung wird an oberster Position eingebaut (Nummernfolge beachten!).

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original-AEG-Aktivkohlefilter (siehe Sonderzubehr) benötigt.
• Reinigung/Austausch des Aktivkohlefilters

Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normalerutzung der Dunstabzugshaube sollte der Filter jeder zweiten Monat (wenn man eine tägliche Benützung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspulmaschine gereinigt werden. Normalen Reiniger verwenden und die hochste Temperatur wahlen (65^) . Der Filter sollte separat gespult werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muss der Filter 10 min im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100^ wahren.

Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50% reduziert ist.

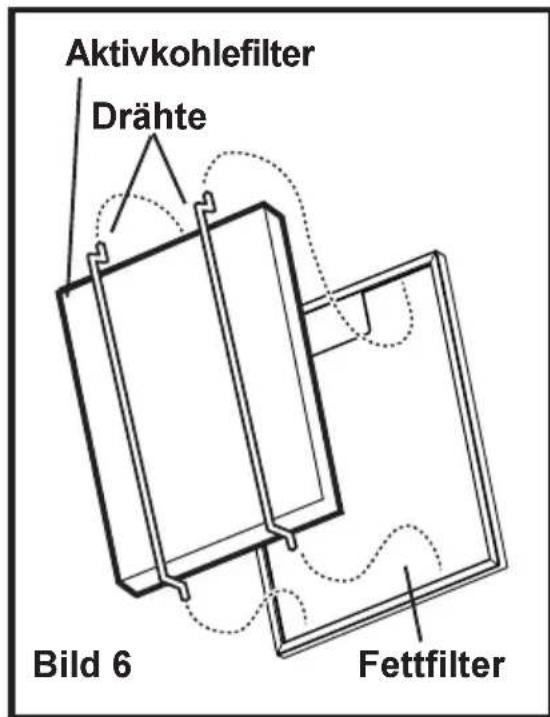

• Montage

Aktivkohlefilter an der Rückseite des Fettfilters anbringen und mit den beiden Drahten fixieren. Bild 6. Hinweis! Die Drahten sind in der Packung des Kohlefilters und nicht in der Haube enthalten.
Zum Ausbau in umgekehrter Reihenfolge vorgehen.
- Innengehause nur mit warmer Spulmittellauge reinigen. Keinescharfe Reinigungsmittel, Bürste oder Scheuersand verwenden!
- Bei Bestellung eines

Ersatzfilters die Modellbezeichnung und die E-Nr. angegeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.

• Aktivkohlefilter beim AEG-Kundendienst bestellen.

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführn sind.

Austausch der Lampe(n)

DD 8794 - DD 8795 - HD 8795

• Dunstabzugshaube vom Stromnetz trennen.

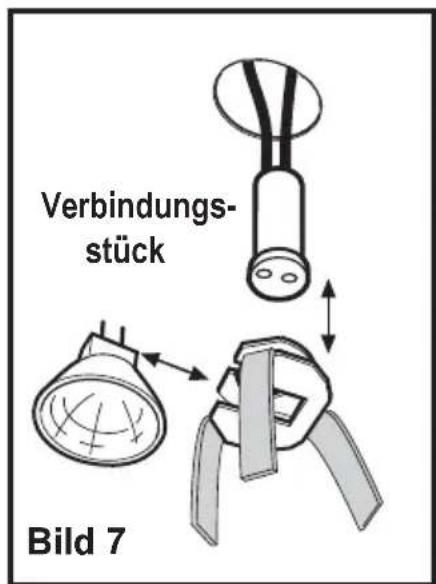

• Lampen mit einem Schraubenzieher anheben. Bild 7.
  Das Verbindungsstück abziehen.
  Defekte Lampe Herausnahmen und durch eine neue Lampe eines gleichwertigen Typs ersetzen.
• Verbindungsstück wieder aufstecken.
• Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.

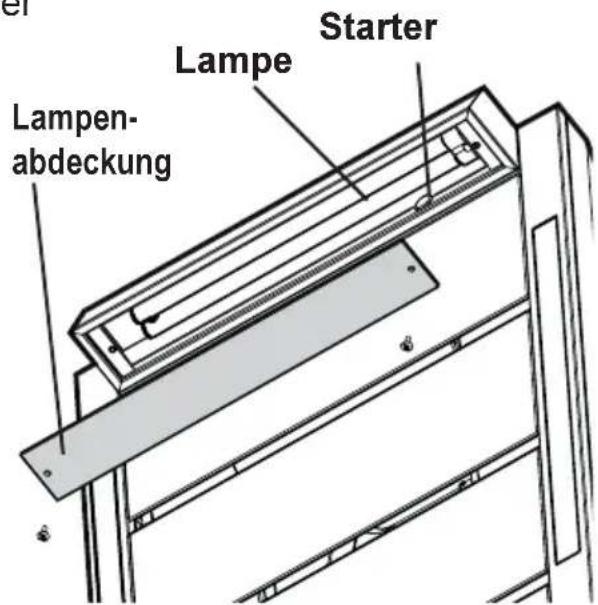

Auswechselung der oberen Lampe DD 8765

Dunstabzugshaube vom Stromnetz trennen.
Die Lampenabdeckung durch Losen de beiden seitlichen Schrauben ausbauen (Bei thisem Arbeitssschriftgia auf achten, dass die Abdeckung nicht herunterfällt).
Die Lampe nach linksziehen, um sie aus ihrem Sitz auszuhaken.
Defekte Lampe Herausnahmen und durch eine neue Lampe eines gleichwertigen Typs ersetzen.
- Falls notwendig, den Starter auswechseln (Bajonettverbindung)
Die Lampenabdeckung wirdereinbauen.
- Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prufen, ob sie fest eingesteckt ist.

Bild 8

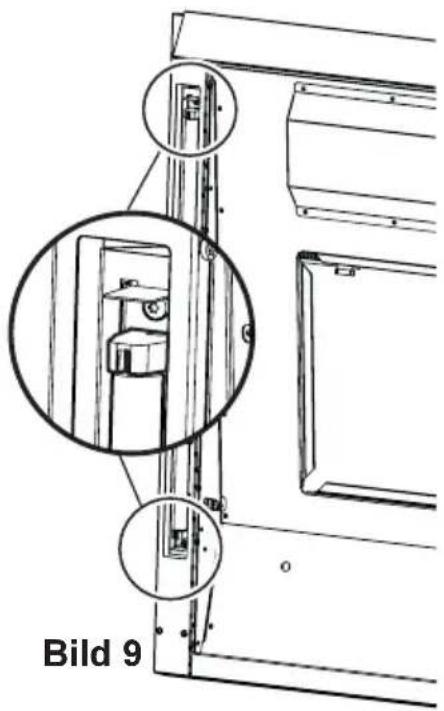

Auswechselung der seitlichen Lampe DD 8765

• Dunstabzugshaube vom Stromnetz trennen.
  Die Front- und Seitenabdeckungen abnehmer (bei letzteren in umgekehrter Reihenfolge des Einbau vorgehen (siehe Montageschritte 10-11 des Absatzes "Montage" auf den folgenden Seiten).
  Defekte Lampe herausnehmer und durch neue eines gleichwertigen Typsersetzen.
  Die Seiten- und Frontabdeckungen niedereinbauen
• Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prufen, ob sie fest eingesteckt ist.

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.
• Außere Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel. Bürste oder Scheuersand vermeiden.
• Blenden und Panele nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsinstrumente einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerungen Feuergefahr!

Sonderzubehör

Aktivkohlefilter Type 31

Fernbedienung RM 8700 E-Nr. 942 120 658

Teleskopkamine (nur fur Abluftbetrieb) 942 120 750

Edelstahl-Seitenwände (nur für DD 8794) 942 120 768

Alu-Seitenwände 942 120 769

Glas-Seitenwände

(nur für: DD 8794-8795-HD 8795) 942 120 965

Mauerkasten Beim Kundendienst erfragen

Abluftrohr Beim Kundendienst erfragen

Kundendienst

Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis).

Folgende Daten beim Anruf angegeben:

1. Modellbezeichnung
2. E-Nr.
3. F-Nr.

Konstrukts- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

SERVICE

Handelt es sich um eine technische Störung?

Dann wenden Sie sich an ihre Kundendienstelle. (Adressen und Telefonnummern befinden sich im Abschnitt „Kundendienststellen".)

Bereiten Sie das Geschäft in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:

Halten Sie möglichst genau fest:

• Wie außert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?

Notieren Sie für das Geschäft unbedingt folgende Kennziffern Ihr's Gerätes auf dem Typenschild:

E-Nr. (9 Stellen),
F-Nr. (8 Stellen).

Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite des Gerätes zugänglich.

Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben:

E-Nr .

F-Nr .

Wann entstehen Ohnen auch während der Garantiezeit Kosten?

• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst halten beseitigen konnen,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und dazu z.B. Ersatzteile holen muß. Diese Mehrfahren konnen Sie vermeiden, wenn Sie ihren Telefonanruf in der oben beschrieben. Weise gutVBorbereiten.

Technische Daten

DD 8794 - DD 8795 - HD 8795

Maße:

Höhe x Breite x Tiefe (in cm) 80 x 89,8 x 33,5

Gesamtanschlußwerte: 235 W

Lüftermotor: 175 W

Beleuchtung*: 3 x 20W (30° Ø35 12V GU4)

Länge des Netzkabels: 150 cm

Elektroanschluß 230 V

• Hinweis! Um die gleiche Beleuchtungsqualität zu gewährleisten, wird empfohlen, denselben Typ Lampen zu benutzen: Halogen Lampe PHILIPS STANDARD LINE mit dem Code 425409, mit 12V 20W 30^ Ø35 12V GU4

DD 8765

MaBe:

Höhe x Breite x Tiefe (in cm) 80 x 59,8 x 33

Gesamtanschlußwerte: 250 W

Lüftermotor: 175 W

Beleuchtung: oberen Lampe 1 x 36W (PL)

seitlichen Lampe** 2 x 13W (Neon 16mm - G5)

Lange des Netzkabels: 150 cm

Elektroanschluß 230 V

** Hinweis! Um die gleiche Beleuchtungsqualität zu gewährleisten, wird empfohlen, denselben Typ Lampen zu benutzen: Neonlampe von Philips mit 13 Watt Ref.-Nr. 8711500644305.

Darauf Acht geben, dass der durchsichtigige Teil der Lampen nach außen zeigt, um eine korrekte Lichtausbreitung zu gewährleisten.

Zubehör/Montagematerial

1 Haltewinkel zur Wandbefestigung

1 Umluftweiche

3 Gummistreifen

2 Blindkappen

1 Schablone

2 Distanzscheiben

4 Holzschauben 5 × 45 ~mm

4 Dübel 8 mm

2 Blechschaube 3,5 x 9,5

2 Blechschaube 3,5 x 32

2 Blechschaube 5 x 18

1 Reduzierstutzen 0 150-125 mm (nur fur DD 8794 und DD 8795)

2 Abluftstutzen 150 mm (hoch und flach)

Nur für DD 8795, DD 8794 und HD 8795: 2 Edelstahl-Seitenwände

Elektroverschluß

Sicherheitshinweise für den Elektro-Installateur

Vor dem Anschluß des Gerätes darauf aufchten, daß die auf dem Typenschild verzeichnete Spannung der tatsächlichen Netzspannung entspricht. Falls das Gerät mit Stecker ausgerüstet ist, kann es an jeder vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden.

Bei erforderlichem Festanschlußarf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktöffnungseite vorzusehen.

Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Montage - Bild 10-11-12-13

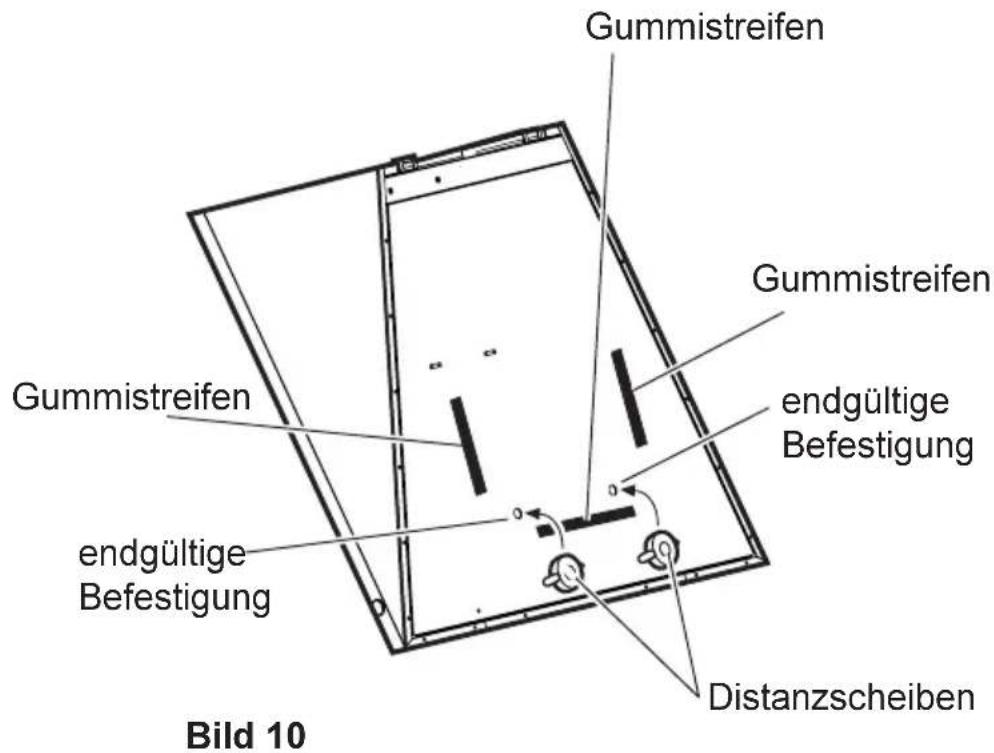

• An der Rückseite der Haube drei Gummistreifen anbringen.

Wenn nötig, die beiden mitgelieferten Distanzscheiben in den Löchern zur endgültigen Befestigung anbringen.

Die Distanzscheiben sind erforderlich, wenn die Wand, an der die Haube befestigt wird, nicht vollkommen senkrecht oder plan ist (zum Beispiel wenn sie teilweise mit Fliesen verkleidet ist).

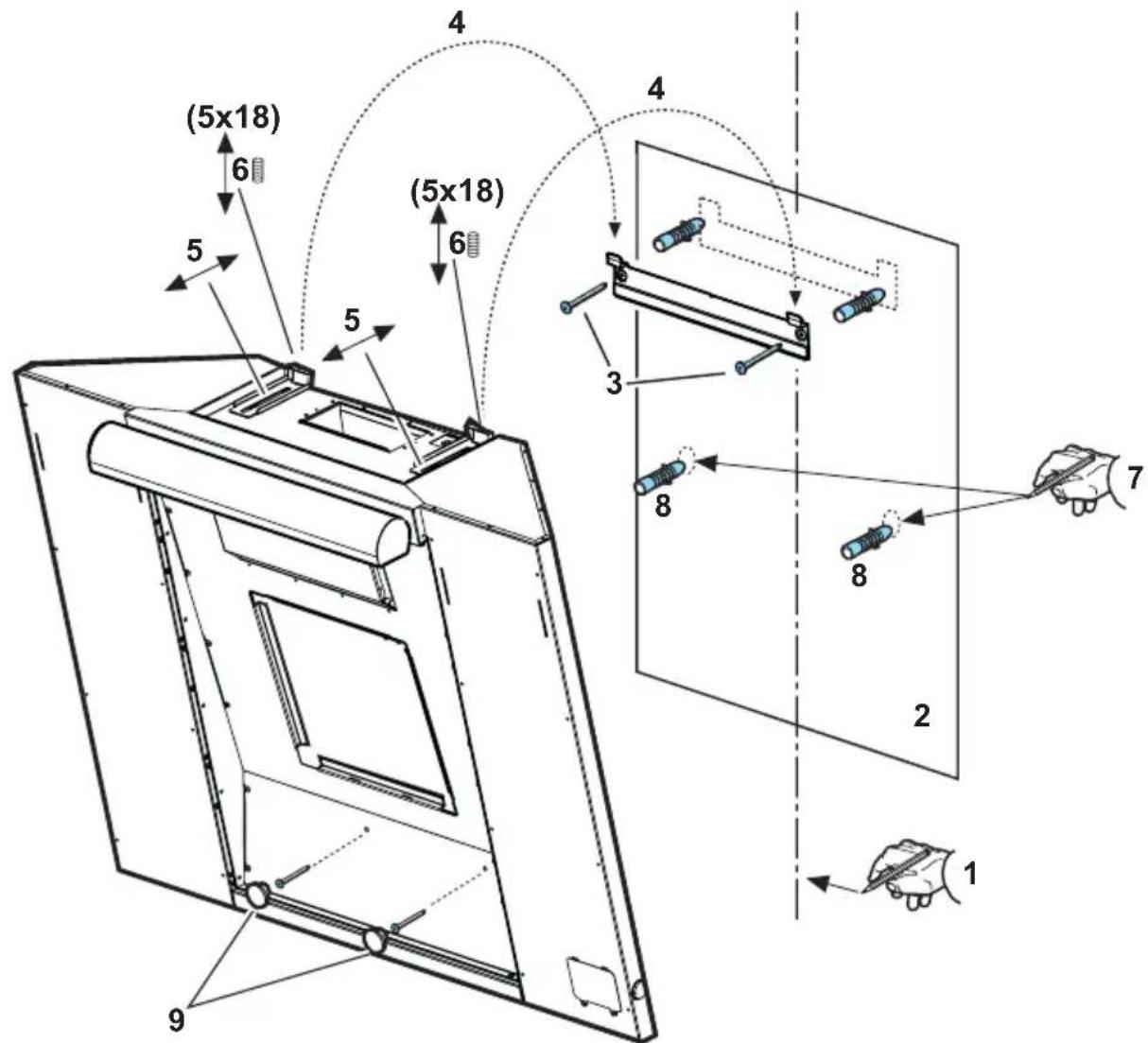

• Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erreichtern (1); dann die Montageschablone so positionieren, dass ihre Mittellinie mit der zuvor an der Wand gekennzeichneten Linie sowie die Schablonenunterkante 300 mm über dem Kochfeld liegt (2).

• Zwei Löcher 08 mm bohren und die Montageschiene mit Mauerdübeln und zwei Schrauben fixieren (3).

• Die Frontabdeckungen entfernen (siehe Abschnitt "Frontabdeckungen entfernen").

• Die Dunstabzugshaube aufhängen (4), ausrichten (5-6) und vom Haubeninneren her 2 Punkte zum Fixieren des Gerätes (7) kennzeichnen. Die Haube abnehmer und 2 Löscher 0.8mm bohren (8); dann 2 Mauerdüb einfugen und die Haube endgültig mit 2 Schrauben fixieren (9). Die Löscher für die Schrauben mit den beiden mitgelieferten Blindkappen abdecken.

Bild 11

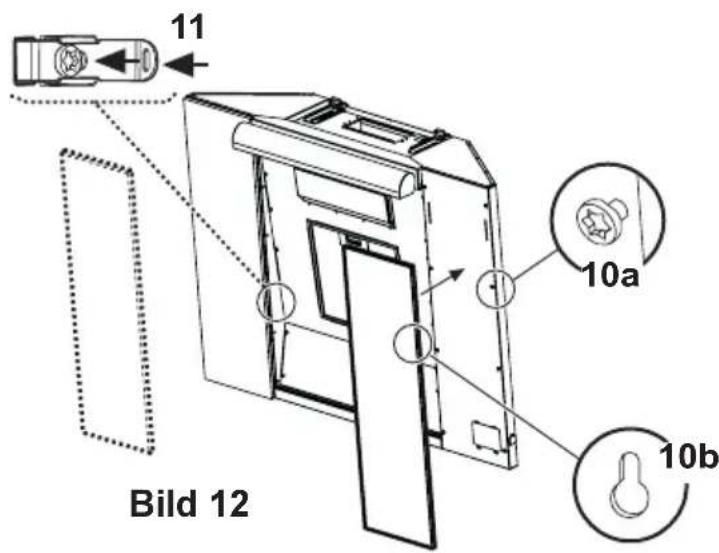

Die Seiteile mit ihren sog. Schlüsselochern (10 b) über die Schraubenkopfe (10 a) einhagen. Nur für DD 8794: Diese müssen extra bestellt werden (siehe Sonderzubehor). Sie sind durch Herausschieben des jeweiligen Feststellwinkels am Gerät zu verriegeln (11).

Den Elektroanschluss vorbereiten (12), die Haube jeder noch nicht ans Netz anschließen.
- Wenn die Haube im Abluftbetrieb verwendet werden soll, an der Abluftöffnung einen der beiden mitgelieferten Flansche anbringen (13 - Abluftbetrieb). Hinweis! Der hohe Flansch wird verwendet, wenn ein Teleskopkamin angebracht werden soll (zu bestellen - siehe Sonderzubehör), in allen anderen Fällen wird der niedrige Flansch verwendet.
- Den Fettfilter und die Frontabdeckungen entsprechend der Nummerierung, die sich auch auf der Rückseite jeder Abdeckung befindet (von 1 bis 4 von oben nach unten), wieder einbauen (14).
Die Haube ans Netz anschlieben und prufen, ob sie ordnungsgemäß Funktioniert (12).

Geachte klant,

Technische gegevens 34

• Knipperend groenlicht:

Verzadiging vetfilter - vetfilter reinigen.

• Knipperend orangje Licht:

Koolfilter reinigen of cervangen.

Attentie!

afstandsbediening RM 8700 E-Nr. 942 120 658

Télécommande RM 8700 E-Nr. 942 120 658

1. The model code number
2. The serial number (E-Nr.)
3. The manufacturing number (F-Nr.)

http://www.aeg.hausgeraete.de
