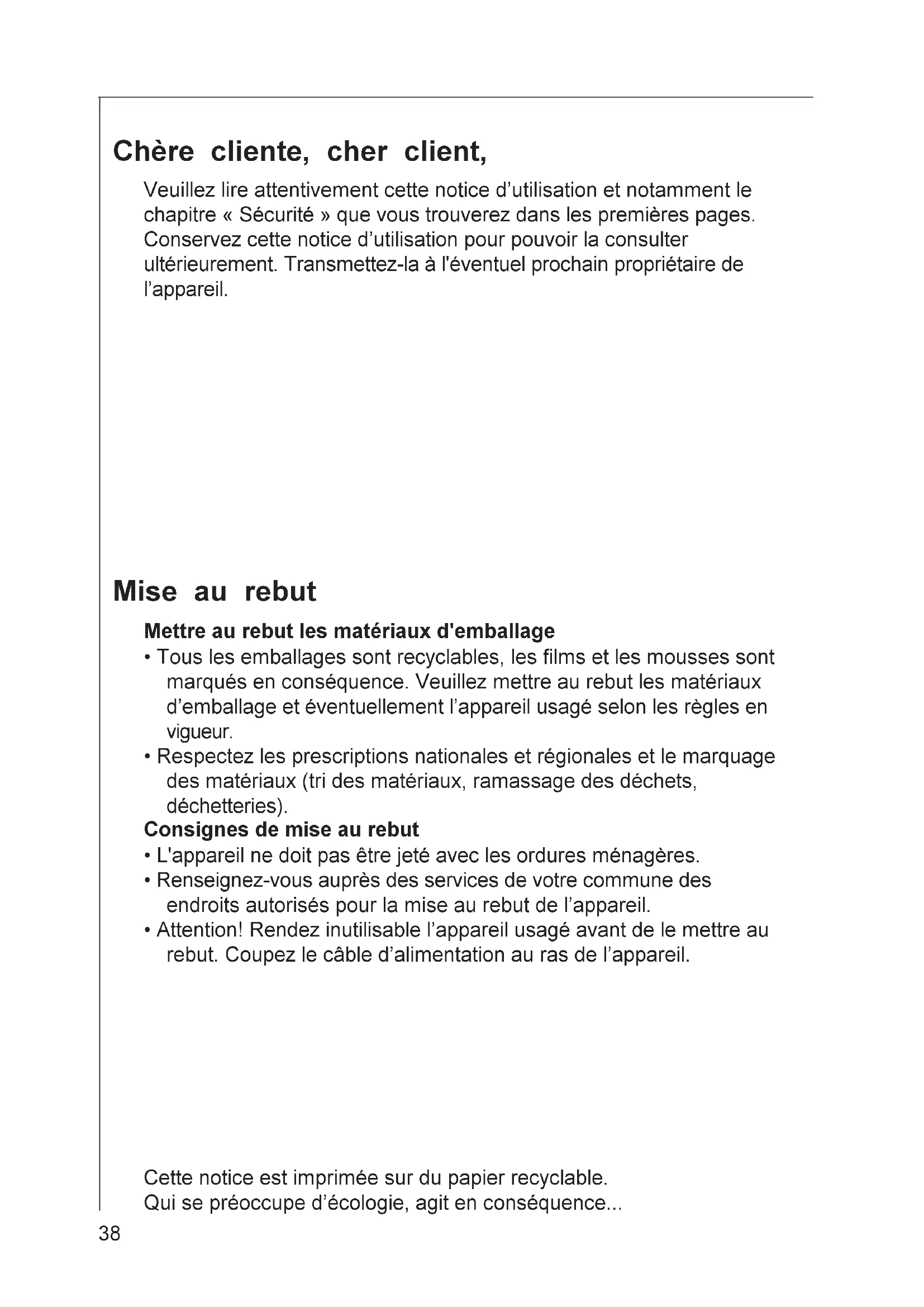

MODE D'EMPLOI DD 8795 AEG-ELECTROLUX

Notice d'utilisation et d'installation

Veuillez lire attentivement cette notice d'utilisation et notamment le chapitre « Sécurité » que vous trouverez dans les premières pages. Conservez cette notice d'utilisation pour pouvoir la consulter ultérieurement. Transmettez-la à l'éventuel prochain propriétaire de l'appareil.

Mettre au rebut les matériaux d'emballage

• Tous les emballages sont recyclables, les films et les mousses sont marqués en conséquence. Veuillez mettre au rebut les matériaux d'emballage et éventuellement l'appareil usage selon les règles en vigueur.
• Respectez les prescriptions nationales et régionales et le marquage des matériaux (tri des matériaux, ramassage des déchets, déchetteries).

Consignes de mise au rebut

• L'appareil ne doit pas être jeté avec les ordures ménagères.
• Renseignez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
• Attention! Rendez inutilisable l'appareil usage avant de le mettre au rebut. Coupez le câble d'alimentation au ras de l'appareil.

Cette notice est imprimée sur du papier recyclable. Qui se préoccupe d'écologie, agit en conséquence...

Consignes de sécurité 40

Pour l'utilisateur 40

Pour l'installateur 41

Généralités 43

Version d'évacuation extérieure 43

Version recyclage 43

Utilisation de la hotte 44

Pour allumer la hotte 45

Pour allumer la lumière 45

Dispositif de contrôle du filtre à graisse ou à charbon. 45

Entretien 46

Filtre à graisse métallique 46

Enlever les cloisons frontales 46

Ouverture du filtre à graisse métallique 46

Filtre à charbon 48

Remplacement de l'ampoule d'éclairage 49

Remplacement ampoule supérieure DD8765 49

Remplacement ampoule latérale - DD 8765 50

Nettoyage 50

Accessoires (en option) 50

Service Après-vente 51

Caractéristiques techniques 51

Accessoires/Matériel de montage 52

Branchement électrique 52

Montage 53

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Pour l'utilisateur

• Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon il faut absolument éviter toute flamme libre.
• Par ailleurs, en cas de friture, il faut faire attention à la friteuse placée sur le plan de cuisson. En effet, l'huile pourrait prendre feu à cause d'une surchauffe.

Le risque augmente si on utilise de l'huile usagée.

• Il est rappelé que toute surchauffe peut provoquer un incendie.
• L'utilisation d'huile usagée peut entraîner plus facilement une autoinflammation.
• Flamber est strictement interdit sous la hotte.
• Pour toute intervention sur la hotte, y compris pour le remplacement d'une ampoule électrique, mettez l'appareil hors tension (retirez les fusibles ou ouvrez les disjoncteurs).
• Respectez les intervalles de remplacement du filtre et de nettoyage. Le non-respect des consignes d'entretien et de nettoyage peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.
• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Voiture appareil est destiné à l'usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
• Ne modifie pas ou n'essaie pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas le gaz de combustion.

Pour l'installateur

Le tuyau d'évacuation doit partager un diamètre de 150 mm en version évacuation. Dans le cas où il existe déjà un tuyau d'évacuation de l'air d'un diamètre de 125 mm dans le mur ou sur le toit, on pourrait utiliser le manchon de réduction 150/125 mm (seulément DD 8794 et DD 8795). Le bruit de fonctionnement sera un peu plus élevé. - Pendant l'installation, respecter les distances minimums suivantes des tables de cuisson: tables de cuisson électriques 300 mm - L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention. - L'installation de votre apparéil doit être réalisée par un technicien qualifié. - Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique sur la hotte. - Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un electricien qualifié. - Le conduit d'évacuation, quel qu'il soit, ne doit pas deboucher dans les combles. - Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. - La dépression de l'air dans la pièce où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4Pa (4x10 bar) lors du fonctionnement simultané de la hotte aspirante en version évacuation et des systèmes de chauffage. - Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôle). L'évacuation de l'air aspiré doit se faire selon les prescriptions locales en vigueur. - Lors du fonctionnement en Version évacuation, il faudra veiller à réaliser une ouverture d'entrée d'air suffisante, environ de la taille de l'ouverture d'évacuation. - Selon les prescriptions de construction locales, des restrictions sont imposées à l'utilisation simultanée dans une même piece de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poèles à charbon, à mazout ou à gaz. - Le fonctionnement simultané et sans danger d'appareils reliés à une

cheminée et de hottes aspirantes n'est assuré que si le local et/ou l'appartement (pièces communicantes) possède une entrée d'air adaptée d'env. 500 à 600 cm³, empêchant ainsi une dépression lorsque la hotte est en service.

• Comme dans les pièces sans systèmes de chauffage, la règle suivante est de mise : « Ouverture d'entrée d'air aussi importante que l'ouverture d'évacuation », le rendement de l'installation d'évacuation peut être réduit si l'entrée d'air est supérieure à 500 à 600 cm³.
• Le fonctionnement de la hotte en recyclage ne présente aucun danger dans des conditions connues et n'est donc pas soumis aux prescriptions mentionnées ci-dessus.
• Le fonctionnement de la hotte en version évacuation n'est optimal que si les conditions suivantes sont respectées :

— parcours d’évacuation court et direct — nombre de coudes minimal sur les tuyaux — pose des tuyaux avec des courbes plutôt que des angles nets — diamètres des tuyaux les plus grands possibles (de préférence le même diamètre que celui de l’ouverture d’évacuation).

• Le non-respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

Généralités

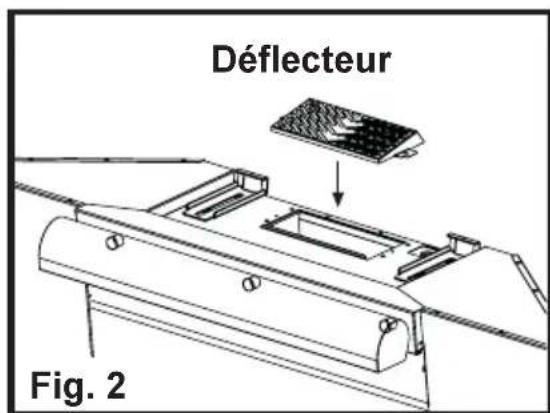

• La hotte est livrée en version évacuation mais peut, grâce à l'emploi d'un filtre à charbon actif (en option), être utilisée en version recyclage.
• Pour cela, il faudra vous procurer le filtre à charbon actif d'origine AEG (voir Accessoires).

Version d'évacuation extérieure

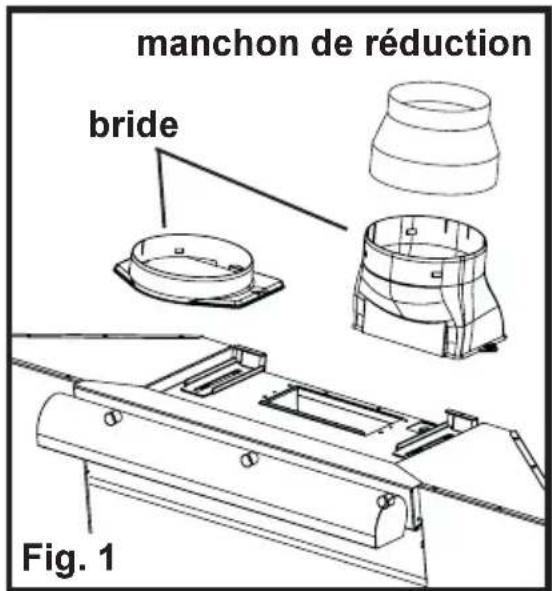

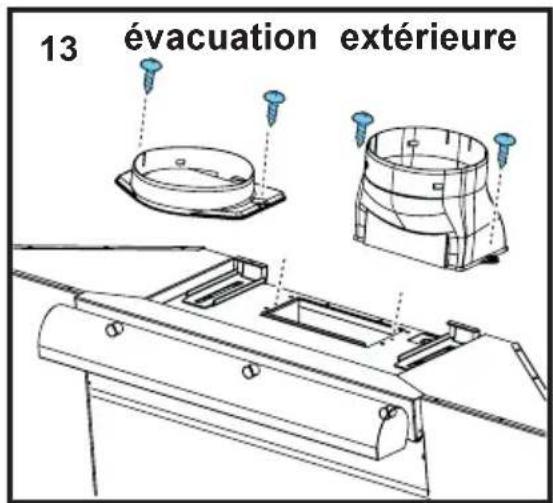

L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation. Fig. 1. - Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation (bride).

Dans le cas où il existe déjà un tuyau d'évacuation de l'air d'un diamètre de 125 mm dans le mur ou sur le toit, on

pourra utiliser le manchon de réduction 150/125 mm (Seulement DD 8794 et DD 8795). Le bruit de fonctionnement sera un peu plus élevé.

Version recyclage

L'air est filtré par un filtre à charbon (en option) et renvoyé dans la pièce. - En version recyclage, utilisez le filtre à charbon actif d'origine AEG (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur. Fixer le déflecteur d'air au moyen des 2 vis 3,5x9,5 mm. Fig.2.

Utilisation de la hotte

• La hotte aspirante est équipée de vitesses réglables. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs.
• Le fonctionnement de la hotte peut être contrôlé grâce à la control ball ou au télécommande (le télécommande est un accessoire spécial qui doit être commandé séparément.

Tout changement de situation (changement de vitesse, allumage courant, etc.) est signalé par la variation de la lumière diffusée par la control ball et par un signal sonore.

La control ball se trouve en bas sur le côté droit de la hotte.

La contrôle ball est également utilisé comme signalisation lumineuse:

Aucune signalisation :

La hotte est éteinte.

Lumière verte fixe :

Hotte allumée à la puissance 1 (minimum).

Lumière orange fixe :

Hotte allumée à la puissance 2 (moyenne).

Lumière rouge fixe :

Hotte allumée à la puissance 3 (maximum).

Lumière rouge clignotante:

Hotte allumée à une puissance intensive (temporisée à 5 minutes)

Lumière verte clignotante:

Indique la saturation du filtre à graisse - effectuez le nettoyage du filtre à graisse.

Lumière orange clignotante:

Indique la saturation du filtre à charbon - effectuez le nettoyage ou l'remplacement du filtre à charbon.

Attention!

La control Ball clignote en couleur orange pour indiquer la saturation du filtre odeurs même lorsque le filtre au charbon n'est pas installé à l'intérieur de la hotte.

Effectuez de toute façon les opérations de reset de la signalisation.

Procédez comme suit :

sélectionnez la vitesse intensive (la control ball s'allume avec la lumière rouge clignotante), appuyez encore et tenez appuyé pendant 3 secondes environ jusqu'au moment où vous entendrez un bip qui vous signale que le reset a été effectué.

Pour allumer la hotte

La control ball est un interrupteur à balancier.

En appuyant plusieurs fois la control ball vers le bas, la hotte s'allume et la puissance d'aspiration est sélectionnée jusqu'au point intensif. En appuyant de nouveau vers le bas, la hotte s'éteint. Fig. 3.

Pour allumer la lumière

Appuyer la control ball vers le haut : une seule fois pour avoir une lumière légère, appuyez encore pour avoir pleine lumière, appuyez de nouveau pour éteindre la lumière. Fig. 3.

Appuyez vers le bas pour allumer la hotte

Fig. 3 Appuyez vers le haut pour allumer la lumière

Dispositif de contrôle du filtré à graissé ou à charbon.

Cette hotte aspirante est équipée d'un appareil qui avertit lorsque le contrôle doit être nettoyé ou remplacé.

LED de signalisation du filtre à graisse

Le LED de signalisation clignote (lampe verte clignotante) lorsque le filtré àGRAISSSE doit être nettoyé. Cela se produit après 40 heures environ de travail.

Observe les dispositions pour l'entretien du filtre àgraissse!

LED de signalisation du filtre à charbon

Ce voyant lumineux clignote pour avertir l'usage que le filtré à charbon doit être nettoyé ou remplacé.

Ceci se produit après 160 heures d'utilisation.

Lisez attentivement les conseils sur le remplacement du filtre à charbon actif.

Repositionnement de la signalisation de saturation

Après avoir nettoyé ou remplacé le filtre, sélectionnez la vitesse intensive (la control ball s'allume avec la lumière rouge clignotante), appuyez encore et tenez appuyé pendant 3 secondes environ jusqu'à un moment où vous entendrez un bip qui vous signale que le reset a été effectué.

Entretien

• Débranche la hotte avant tout entretien.

Filtre à graissé métallique

• Le filtre àGRAISSÉ métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et sont utilisés aussi bien durant le fonctionnement en version évacuation qu'en version recyclage.

Le filtre àGRAISSÉ métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

• Pour accéder au filtre àGRAISSSE, enlever d'abord les petites cloisons frontales qui le cachent.

Enlever les cloisons frontales

Extraire la cloison, tourner vers le haut et décrocher. Répéter l'opération pour toutes les cloisons. Fig. 4.

Fig. 4

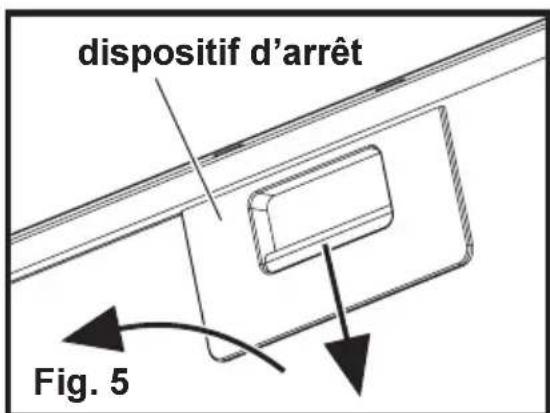

Ouverture du filtre à graisse métallique

• Poussez vers le bas le dispositif d'arrêt du filtre à graisse métallique puis retirez-le. Fig. 5.

Nettoyage à la main

• Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heure dans de l'eau chaude avec un détergent, deux puis rincez à l'eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

• Placez la cassette du filtre àGRAISSE METALLIQUE dans le lave-vaisselle.

Vérifiez que la rotation du bras de lavage du lave-vaisselle ne puisse pas être gênée par le filtre àGRAISSE.

Lavez avec un programme pour vaisselles très sales et une température d’au moins 65°C. Recommencez éventuellement l’opération. Remettez en place la cassette après séchage.

• Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lave-
• gent (n'employez jamais de détergents corrosifs ou de brosses à recycler!).

Après avoir réinstallé le filtre à GRAISSÉ, remonter les cloisons frontales dans le sens inverse au montage.

La cloison frontale plus étroite doit être montée sur la position la plus haute.

Filtre à charbon

• Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d'origine AEG (voir Accessoires).
• Nettoyage/remplacement du filtré à charbon

À la différence d'autres filtres de même type, le filtre à charbon LONG LIFE peut être nettoyé et réutilisé. Le filtre doit être nettoyé tous les deux mois en utilisation normale (en considérant une utilisation moyenne de 2,5 heures par jour). Il est recommandé de nettoyer le filtre dans un lave-vaisselle, à la température maximum. Utiliser un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vaisselle lors du nettoyage du filtre, afin d'éviter tout dépôt de particules d'aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Régler le four sur chaleur normale, à une température de 100°C, et y laisser le filtre pendant 10 minutes.

Le cadre doit être changé au bout de trois ans environ, car il a alors perdu une bonne partie de

sa capacité de détention des odeurs.

Montage

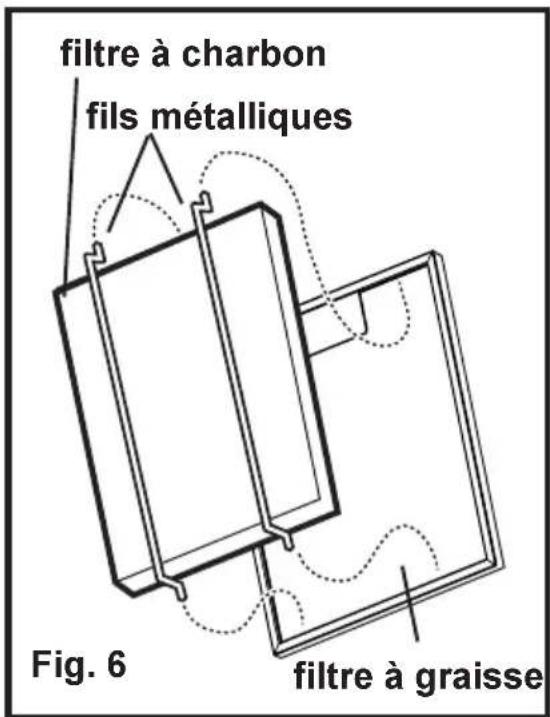

Installez le filtre à charbon sur l'arrière du filtre à graissé et fixez-le au moyen de deux fils métalliques. Fig. 6. Attention! Les fils métalliques sont inclus dans la confection du filtre à charbon et non sur la hotte

Pour le démontage, procéder dans l'ordre inverse. Lors de la commande d'un filtre de rechange, veuillez

préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique à l'intérieur de l'appareil.

• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.
• La responsabilité du constructeur ne peut en aucun cas ê écédemment mentionnées.

Remplacement de l'ampoule déclairage

DD 8794 - DD 8795 - HD 8795

• Mettez la hotte hors tension.

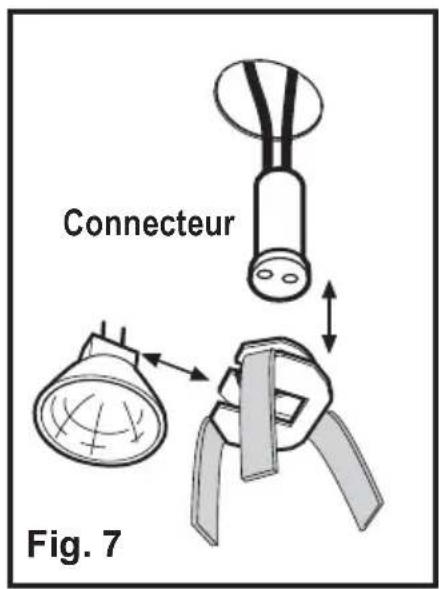

• Débloquez l'ampoule avec un tournevis. Fig. 7.
• Enlevez le connecteur.
• Remplacez l'ampoule défective par une ampoule du même type.
• Remontez le connecteur.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Après-Vente.

Remplacement ampoule supérieure DD8765

• Mettez la hotte hors tension.

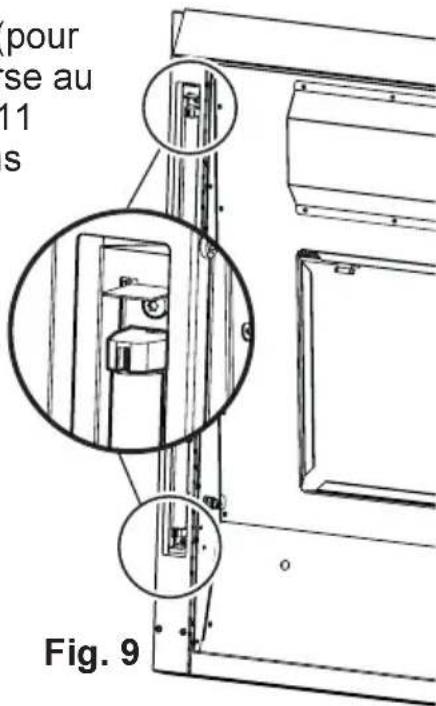

• Enlever le plafonnier en dévissant les deux vis latérales. (Effectuer cette opération en évitant de faire tomber le plafonnier).
• Tirer l'ampoule vers la gauche pour la dégager de son logement.
• Remplacez l'ampoule défectueuse par une ampoule du même type.
• Si nécessaire, remplacer le starter (fixation à baïonnette).
• Remonter le plafonnier. Si l'ampoule ne s'allume pas, vérifiez qu'elle est correctement installée avant d'appeler le Service Après-Vente.

Fig. 8

Remplacement ampoule latérale - DD 8765

• Mettez la hotte hors tension.
• Enlever les panneaux frontaux et latéraux (pour ces derniers, procéder dans le sens inverse au montage (voir opérations de montage 10-11 illustrées au paragraphe « Montage » dans les pages successives).
• Remplacez l'ampoule défective par une ampoule du même type.
• Remonter les panneaux latéraux et frontaux.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Après-Vente.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux. N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à recycler.
• Nettoyez le bandeau des commandes et la grille du filtre à graissé avec un chiffon légèrement imbibé d'un détergent doux.
• Il est très important de respecter les intervalles de remplacement du filtre et de nettoyage. Le non-respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Accessoires (en option)

Cheminée télescopique (seulement pour

le fonctionnement en version

Évacuation extérieure) 942 120 750

Flancs en inox (seulement pour DD 8794) 942 120 768

Flancs en aluminium 942 120 769

Flancs en verre

(seulement pour: DD 8794-DD 8795-HD 8795) 942 120 965

Filtre à charbon Type 31

Service après-vente

Dans le cas de demandes de renseignement ou de pannes, veuillez appeler notre service après-vente (voir la liste de nos différents points de service après-vente).

Lors de l'appel, préciser :

1. La désignation du modèle
2. La référence
3. Le numéro de l'appareil

Ces données sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil et visible après ouverture de la grille du filtre à graisse.

Sous réserve de modifications de construction et de coloris dans le cadre du développement technique.

Caractéristiques techniques

DD 8794-DD 8795-HD 8795

Dimensions (en cm):

Hauteur x Largeur x Profondeur 80 x 89,8 x 33,5

Puissance moteur : 175 W

Eclairage: 3 × 20W (30° Ø35 12V GU4)

Longueur du câble

cable d'alimentation: 150cm

Branchement électrique 230 V

• Attention! Pour garantir la même qualité d'illumination, il est conseillé d'utiliser le même type d'ampoule: Lampe Halogène PHILIPS STANDARD LINE code 425409 de 12V 20W Ø35 GU4.

DD 8765

Dimensions (en cm):

Hauteur x Largeur x Profondeur 80 x 59,8 x 33

Puissance moteur : 175 W

Eclairage: supérieure 1 x 36W (PL)

latéraux*2x13W(Neon016mm-G5)

Longueur du câble

cable d'alimentation: 150 cm

Branchement électrique 230V

** ATTENTION! Pour garantir la même qualité d'illumination, il est conseillé d'utiliser le même type d'ampoule néon Philips de 13W Cod. Ref. 8711500644305.

Faire attention à ce que la partie transparente de l'ampoule soit dirigée vers

l'extérieur pour garantir une diffusion correcte de l'illumination.

Accessoires/matériel de montage

1 étrier de support 1 déflecteur 3 bandes caoutchoutées 2 bouchons 1 gabarit 2 distanciers 4 vis à bois 5 × 45 ~mm 4 chevilles 8 mm 2 vis à tôle 3,5 x 9,5 2 vis à tôle 3,5 x 32 2 vis à tôle 5 × 18

1 manchon de réduction Ø 150-125 mm (Seulement DD 8794 et DD 8795) 2 brides 150mm

Seulement pour DD 8795 et HD 8795 : 2 flancs en inox

Consignes de sécurité pour l'électricien

Avant de brancher l'appareil, vérifier que la tension indiquée sur la plaque signalétique correspond à celle du secteur. Si l'appareil est muni d'une fiche de courant, il pourra être branché sur n'importe quelle prise de courant installée conformément aux normes et facile d'accès.

Si un branchement permanent est nécessaire, la hotte devra être branchée par un electricien travaillant pour une entreprise d'électricité agréée. Côté installation, il faudra prévoir un dispositif de protection sur tous les pôles avec une course d'ouverture de contact d'au moins 3 mm.

Notre responsabilité ne peut être engagée pour les défauts résultant du non-respect des instructions précédemment mentionnées.

Branchement permanent uniquement par un electricien agrée!

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante et que les

les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF C 15.100 et aux prescriptions de l'E. D. F.

Utilisez un socle de prise de courant comptant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la

norme NF C.15.100 et aux prescriptions de l'EDF ; cette prise de courant doit impérativement être accessible.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe. Le cordon secteur est à 3 conducteurs.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur. Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

Montage - fig. 10-11-12-13

• Appliquer trois bandes anti-froid sur le derrière de la hotte.

Si nécessaire, monter les deux distanciers fournis avec l'équipement sur les trous de fixation définitifs.

Les distanciers sont utiles lorsque la paroi ou doit être fixée la hotte n'est pas parfaitement verticale (par exemple, lorsque la paroi est partiellement recouverte de briques).

Fig. 10

• Marquer l'axe central sur la paroi, afin de faciliter la procédure de montage (1), puis positionner le gabarit de façon à ce que sa ligne centrale corresponde à l'axe précédemment marqué sur la paroi et que le côté inférieur du gabarit corresponde au côté inférieur de la hotte montée (2).
• Percer deux trous de 0.8 mm et fixer l'étrier de support au moyen de deux vis et de goujons pour parois (3).
• Enlever les cloisons frontales (voir paragraphe "Enlever les cloisons frontales").
• Suspendre la hotte (4) en réglant sa position (5-6), puis depuis l'intérieur de la hotte marquer deux points pour la fixation définitive de la hotte (7). Retirer la hotte et percer deux trous Ø 8 mm. (8), puis insérer deux goujons pour parois, suspendre à nouveau la hotte et fixer définitivement cette dernière au moyen de deux vis (9). Couvrir les orifices de passage des vis avec deux bouchons fournis avec le matériel.

Fig. 11

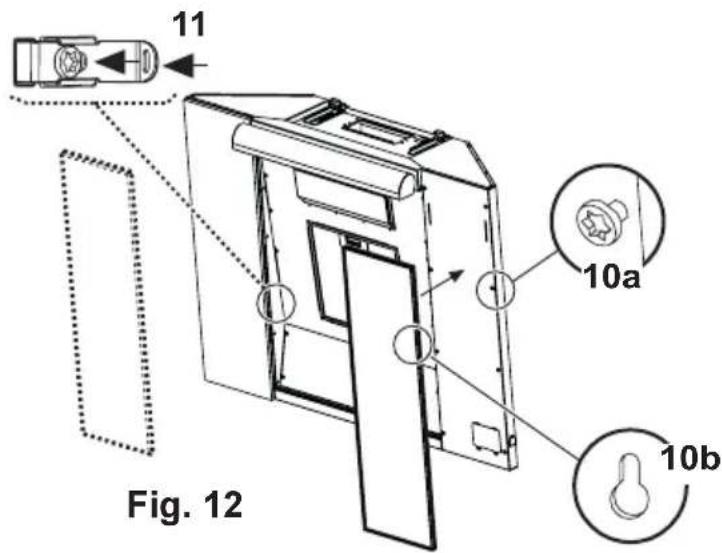

Fixer les flancs à la hotte en accrochant les clavettes (10a) des flancs aux vis d'accrochage (10b). Seulement pour DD 8794: les flancs sont disponibles comme accessoires optionnels à commander (voir paragraphe "Accessoires"). Bloquez les flancs en agissant sur les languettes de blocage (11).

• Préparer les connexions électriques (12), sans brancher la hotte à l'installation électrique générale du logement.

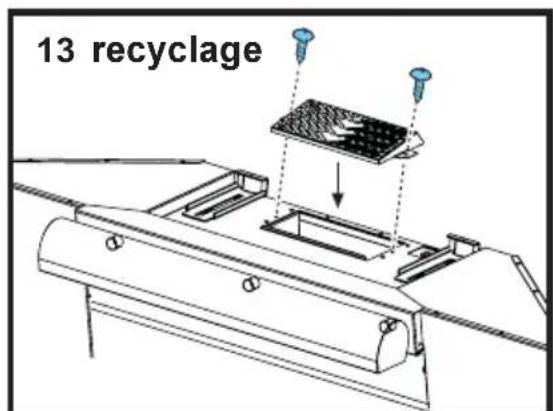

• Dans le cas où l'on a choisi la hotte en version aspirante, appliquer à l'ouverture d'évacuation une des deux brides fournies avec le matériel (13 - Aspirante). Attention! La bride haute doit être utilisée lorsque l'on peut appliquer une cheminée téléscopique (à commander - voir accessoires spéciaux), la bride basse doit être utilisée dans tous les autres cas.

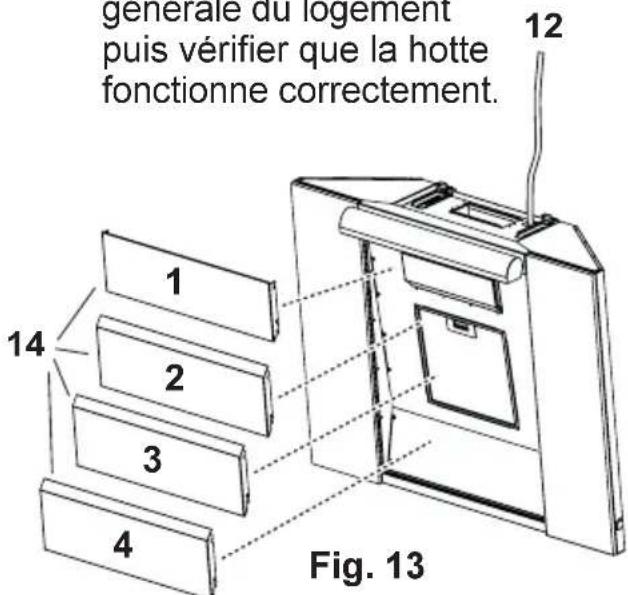

• Remonter le filtre à graisse et les cloisons frontales selon la numérotation indiquée également au dos de chaque cloison (de 1 à 4, du haut vers le bas).
• Brancher la hotte à l'installation électrique générale du logement puis vérifier que la hotte fonctionne correctement.

Pour l'utilisateur 57

Pour l'installateur 57

· Lampe clignotante en rouge :
