GEBRUIKSAANWIJZING DD 8795 AEG-ELECTROLUX

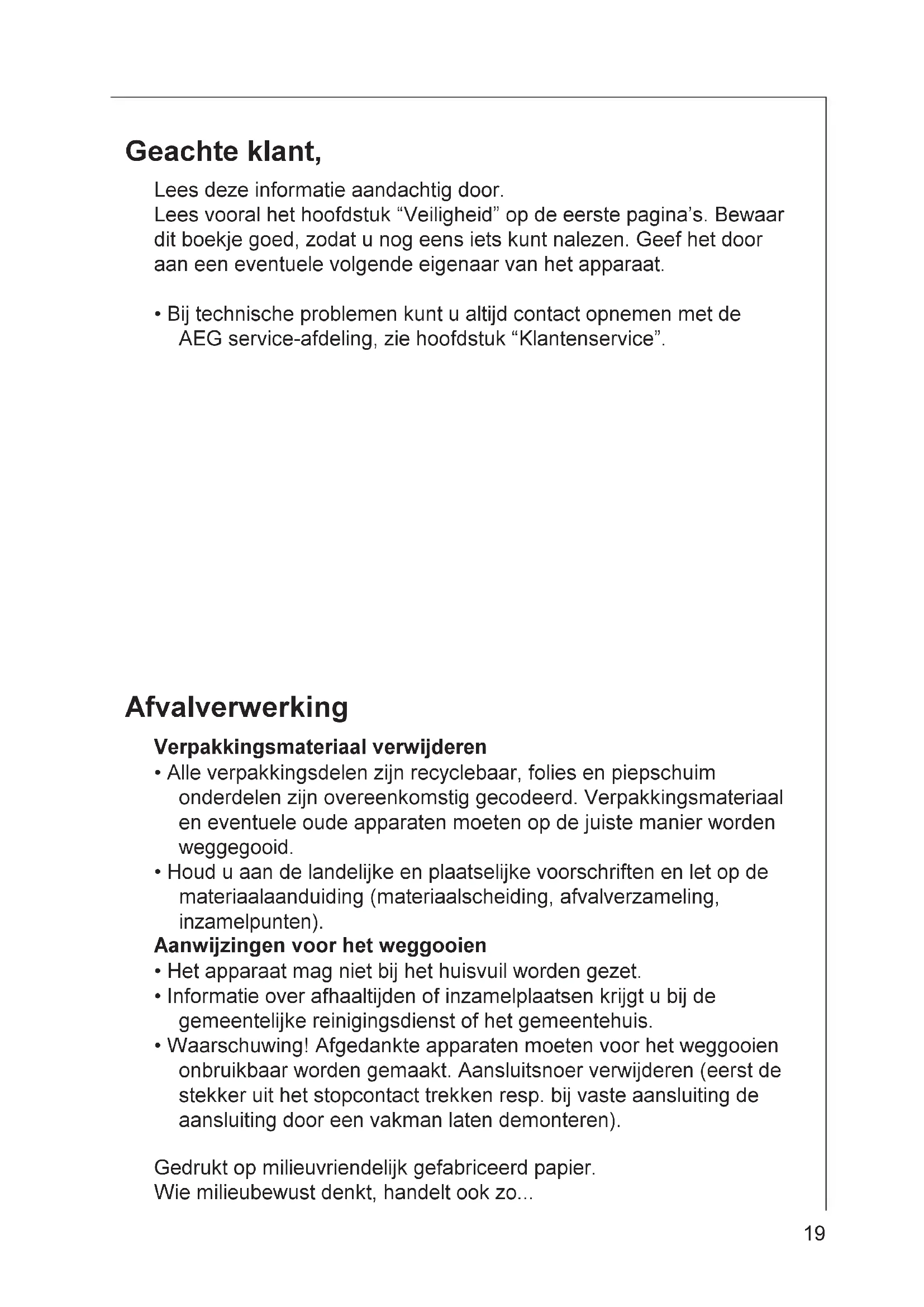

Installatie- en gebruiksaanwijzing

Lees deze informatatie aandachtig door.

Lees Vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodate u nog eensients kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

• Bij technische problemen(Int)kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmaterialiaal verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmaterialien eventuele oude apparaten要去 op de juiste manier worden weggegooid.
• Houd u aan de landelijkke enplaatselijkke voorschriften en let op de materiaalaanduiding (materialscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weglooien

• Het apparaat mag nicht bij het huisvuil worden gezet.
• Informatie over afhaaltijden of inzamelplaatsen krijgt u bij de gemeentelijkke reinigingsdienst of het gemeentehuis.
• Waarschuwing! Afgedankte apparaten要去en voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door eenvakman lately demonteren).

Gedrukt op milieuvriendelijk gefabricceerd papier.
Wie milieubewust denkt, handelt ook zo...

Inhoud

Veiligheidsaanwijzingen 21

voorde gebruiker 21

voordekeukenmeubel-monteur21

Algemeen 23

Gebruik als afzuigkap 23

Gebruik als recirculatiekap 23

Bediening van de afzuigkap 24

Inschakelen van de afzuigkap 25

Inschakelen van de verlichting 25

Controle-inrichting voor vet- en koolfilters 25

LED-indicatie vetfilter 25

LED-indicatie koolfilter 25

Reset verzadigingsindicatie 25

Onderhoud 26

Metalen vetfilters 26

Verwijderen van de frontplaten 26

Demonteren van de metalen vetfilters 26

Koolfilter 28

Vervangen van de lamp 29

Vervangen van de bovenste lamp - DD 8765 29

Vervangen van de lamp aan de zijkant - DD 8765 30

Reiniging 30

Extra leverbare accessoires 30

Klantenservice 31

Toebehoren/Montagematerialiaal 34

Elektrische aansluiting 35

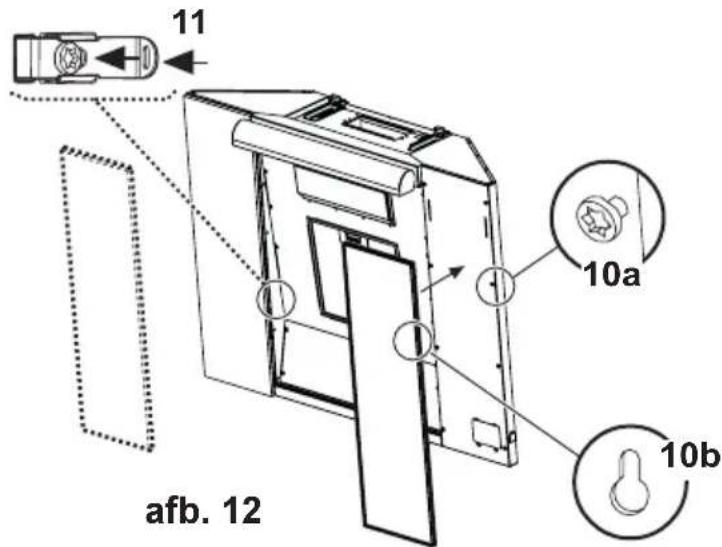

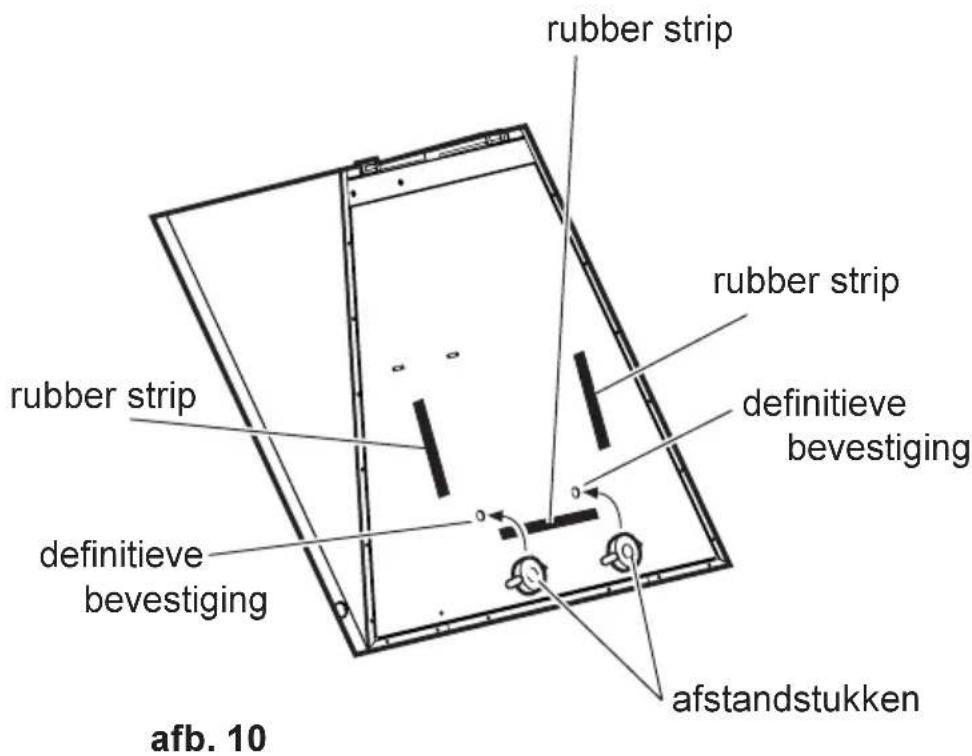

Montage 35

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders alkijd een pan staat, opdat het apparaat Niet door te sterke hitte-onwikkeling worden beschadigd. Bij olie-, gas- en kolenformnuizen dient open vuur beslist te worden vermeden.
• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpanijdens het gebruik.altijd in het oog worden gehonden.
• De olie in de frituurpan kan door oververhitting vlam vatten.
• Bij gezbruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.
  Wij wijzen u erop dat door oververhitting brand kan ontstaan.
• Flamberen onder de afzuiqkap is Niet toegestaan.
• Bij alle werkzaamheden aan de afzuigkap, ook bij het verrangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).
• Het is belangrijk dat uijdig de filters verrangt resp. reinigt.
  Anders bestaat ten gevolge van vetafzetting brandgevaar.

voor de keukenmeubel-monteur

• De afvoerbuis要去 bij gebruik als afzuigkap de originele diameter van het apparaat hebben.
  Als eenkleinere afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk 150/ 125 mm worden gezruikt (alleen voor DD 8794 en DD 8795).
• Indien nodig+zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen maar buiten (telescop-muurkast) verkrijngbaar. Neemঀoor contact op met once service-afdeling.
• Tijdens de installmentie要去en de volgende minimale afstanden vanaf de kookplaten worden aangehouden: elektrische kookplaten 300mm
  Bij gelijkijdig gebruik van het apparaat als afzuigkap en stockplaatsen mag in de ruimte waar de stockplaats zich bevindt de onderdruk Niet groter dan 4PA (4× 10^5 bar)�.
• De afgewerkte lucht mag Niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stockplaatsen geleid worden.
• Voor het afvoeren van de afgewerkte lucht要去en deplaatselijke voorschriften in acht genomen worden.
• Bij gezebruik als afzuigkap要去 gezorgd worden voor een voldoende große toevoeropening, die onceveer even groot als de

afvoeropening moet+zijn.

• Op grond van landelijkke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zich aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens indezelfde ruimte, bepalde beperkingen.
• Het gemeinschappelijk, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500 - 600cm^2 van buiten geventileerd zichn, waardoor bij ropende afzuigkap een onderduk vermeden worden.
• Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500 - 600~cm^2 de werkung van de afvoerinrichting nadelig beinvloed worden.
• Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt nicht onder bovengenoemde voorschriften.
• Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

-korte,rechteafvoerverbindingen
- zo min möglichk bochten in de buis
- buizen Niet met scherpe hoeken maar met flauwe bochten latent verlopen
- zo groot möglichke buisdiameter (bij voorkeurdezelfde diameter als de afvoeropening).

• Als u deze basisregels nicht in acht neemt, moet u rekening honden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat worden als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gezruikt.
• Daarvoor is een origineel AEG kooffilter nodig (zie "Extra leverbare accessoires").

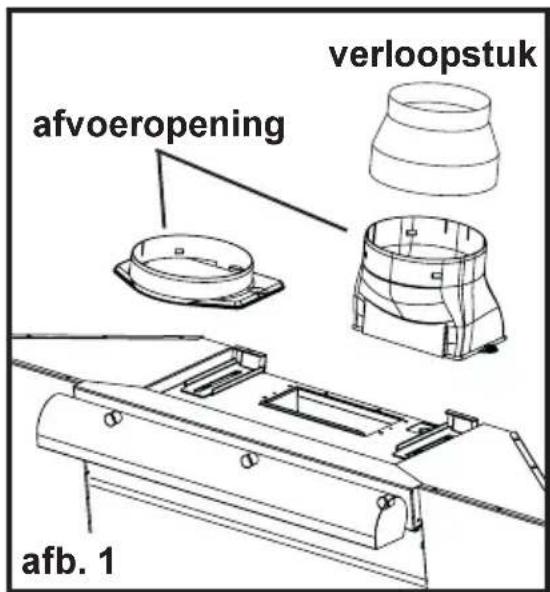

Gebruik als afzuigkap

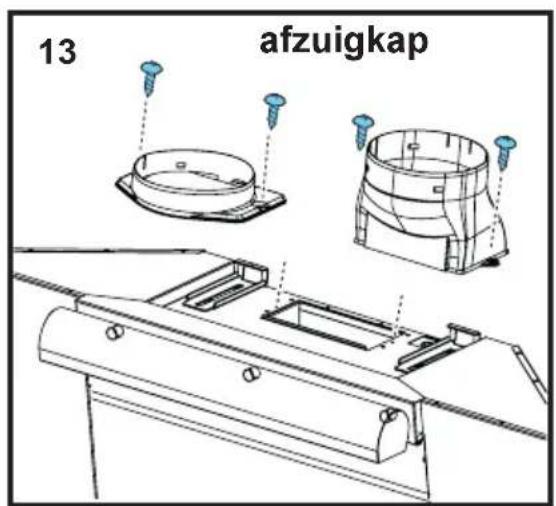

• De lucht worden met behulp van een op de afvoeropening aan te brengen buis maar buiten afgevoerd afb.1.
  Voor de beste afzuigprestaties moet de afvoerbuisdezelfdeder diameter hebben als de afvoeropening. Als een afvoerbuis in wand of dak met een diameter van 125mm al aanwezig is, kan het meegeleverde verloopstuk, 150 / 125~mm,

worden gebruikt (alleen voor DD 8794 en DD 8795).
Indien nodig+zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen maar buiten (telescoop-muurkast) verkrijgbaar. Neemঀoor contact op met once service-afdeling.

Gebruik als recirculatiekap

• De lucht worden door koolfilters gefilterd en wee de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel AEG kooffilter (extra leverbaar accessoire) nodig.

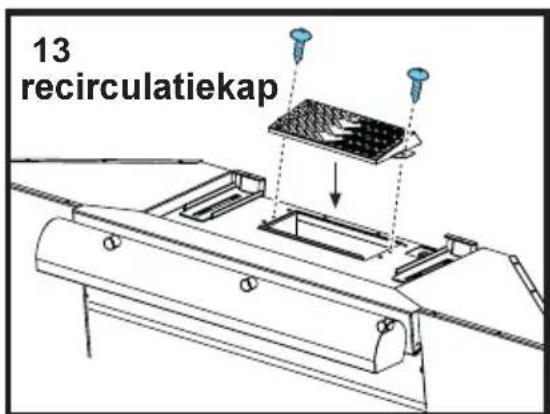

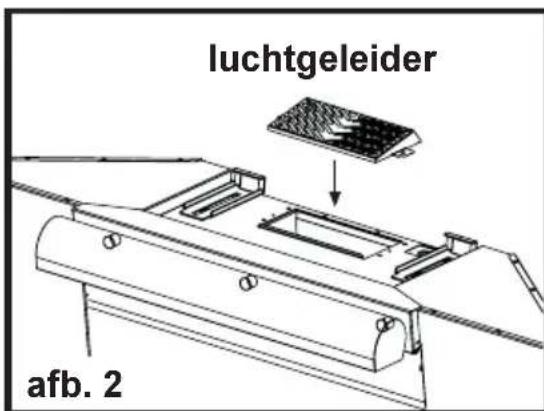

• De luchtgeber met 2 schroeven 0.3,5 × 9,5 ~mm bevestigen. Afb. 2.

Bediening van de afzuigkap

• De afzuigkap is voorzien van een motor met regelbaar toerental.

Wij raden u aan de kap enkele Minutes voordat u met koken begint in te schakelen en ca. 15 minutes nadat ukaar bent met koken verder te lately lopen, opdat alle luchtjes worden verwijderd.

• De afzuigkap worden bediend door middel van de kogelschakelaar of door middel van de afstandsbediening (extra leverbaar accessoire, moet apart besteld worden).

ledere toestandsverandering (wijziging toerental, inschakelen van de verlichting enz.) worden aangegeven door een verschillend Lichtsignaal op de kogelschakelaar en door een geluidssignaal.

De kogelschakelaar bevindt zich onder, aan de rechtter Kant van de afzuigkap.

De kogelschakelaar dient ook als LED-indicatie:

• Geen individatie:

De afzuigkap is uitgeschakeld.

Groenlicht:

De afzuigkap is ingeschakeld op stand 1 (min.).

Oranje Licht:

De afzuigkap is ingeschakeld op stand 2.

• Rood Licht:

De afzuigkap is ingeschakeld op stand 3 (max.).

• Knipperend rood Licht:

De afzuigkap is ingeschakeld op de intensief-stand (afgesteld op 5 minutes)

Het oranje Licht van de kogelschakelaar knippert ook om de verzadiging van het koolfliter aan te gehen als dit Niet in de kap is ingebouwd.

Voer in ieder geval de reset handelingen uit.

Ga waar bij als volgt te werk: de intensief-stand kiezen (de kogelschakelaar geeft een knipperend roodlicht), nogmaals indrukken en ca. 3 seconden ingedrukt honden totdat een geluidssignaal aangeeft dat de reset uitgevoerd is.

Inschakelen van de afzuigkap - afb. 3

De kogelschakelaar is een wipschakelaar. Door de kogelschakelaar herhaaldelijk maar beneden te drukken worden de afzuigkap ingeschakeld en worden het vermogen tot en met de intensief-stand gekozen. Door nogmaals maar beneden te drukken worden de afzuigkapuitgeschakeld.

Inschakelen van de verlichting - afb. 3

De kogelschakelaar maar boven drukken:
een keer voor zwaklicht,
twee keer voor sterklicht,
nog een keer drukken om de verlichting uit te schakelen.

Controle-inrichting voor vet- en koolfilters

Deze afzuigkap beschicht over een inrichting die aangeeft wanner het vetfilter gereinigd resp. het koolfilter gereinigd of verrangen moet worden (bij gebruik als recirculatiekap met koolfilter).

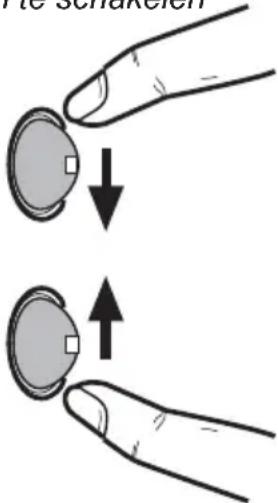

Naar beneden drukken om de afzuigkap in te schakelen

Naar boven drukken om de verlichting in te schakelen

afb. 3

LED-indicatie vetfilter

Als het vetfilter gereinigd moet worden knippert de LED-indicatie (knipperend groenlicht). Dit gebeurt ongeveer na 40 werkuren. De onderhoudsvoorschriften voor het vetfilter in acht nemen!

LED-indicatie koolfilter

Als het koolfilter gereinigd of verrangen moet worden knippert de LED-indicatie (knipperend oranje Licht). Dit gebeurt ongeveer na 160 werkuren.

De onderhoudsvoorschriften voor het kooffilter in acht nemen!

Reset verzadigingsindicatie

Na reinigen van de vetfilters resp. verrangen van het koolfilter de intensief-stand kiezen (de kogelschakelaar geeft een knipperend rood Licht), nogmaals indrukken en ca. 3 seconden ingedrukt honden totdat een geluidssignaal aangeeft dat de reset uitgevoerd is.

Onderhoud

• Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

• De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters要去en elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.
• Om het vetfilter te bereiken eerst de frontplaten die het bedekken verwijderen.

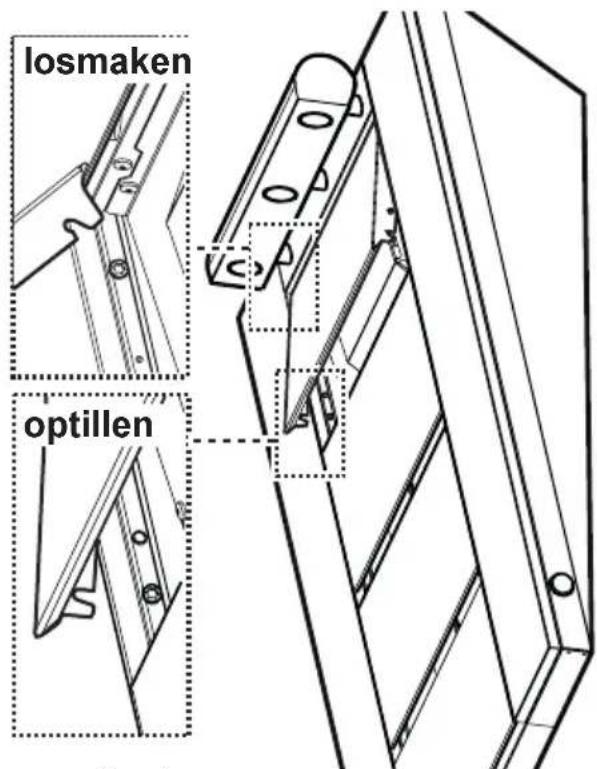

Verwijdersen van de frontplaten

• De frontplaat optillen, maar boven draaien en losmaken. Deze handeling herhalen voor alle platen. Afb. 4.

afb. 4

Demonteren van de metalen vetfilters

Schuif de vergrendeling van de metalen vetfilters eerst maar beneden en trek de cassette dan�uien.Afb.5.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces EVT. herhalen. Cassette afdrogen en weeinzetten.

Afwasa automaat

Metaalfiltercassette in de afwasa automaat zetten. Sterkste programma en hoogste temperatuur (min. 65^ ) kiezen. Proces EVT. herhalen. Cassette afdrogen en weeinzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die darüber geen invloed op de werkig hebben.

• De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Na het werk aanbrengen van het vetfilter de frontplaten waar inzetten, waar bij in omgekeerde volgorde te werk gaan. De smalste frontplaat worden op de hoogste stand ingebouwd.

Koolfilter

• Het kooffilter moet worden gebruikt, als het apparaat als recirculatiekap worden gebruikt.
• Daarvoor is een origineel AEG koolfilter nodig (zie "Extra leverbare accessoires").
• Reinigen/ervangen van het koolfilter

In gegenstelling tot andere koofilters kan het LONG LIFE kooffilter gereinigd en gereactiveerd worden. Bij normala gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5uur per dag).

Dat kurz u het Beste in de afwasa automaat doeen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65^) . Het filter要去 apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes+kennen voroorzaken. Om de kool wee te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100^ kiezen en het filter 10 minuten lang drogen.

Na ca. 3aar moet het filter worden verrangen, omdat dan het vermogen om wasem ca.

50% op te nemen minder is geworden.

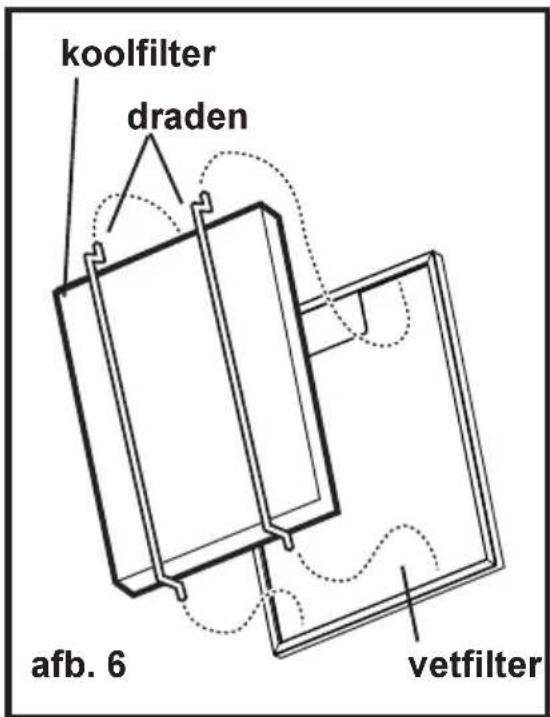

• Montage

Een koolfilter aan de
achterkant van de vetfilters
aanbrengen en met de
beide draden vastzetten.

Afb. 6.

Attentie! De draden zijn in de verpakking van het koolfilter en Niet op de kap.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.
  Bij bestelling van een neueu filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het

typeplaatje aan de binnenzijde van het apparaat.

• Het kooffilter(Int)bestellen bij de service-afdeling van AEG.

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

• De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zichn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

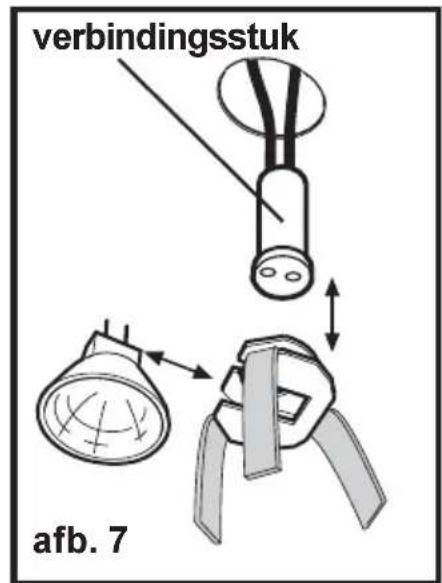

Vervangen van de lamp(en) DD 8794 - DD 8795 - HD 8795

• Stekker uit het stopcontact trekken.
  Lamp m.b.v. een schroevendraier optillen. Afb. 7.
• Verbindingsstuk verwijderen.
  Defecte lamp door een gegelijkwaardige lampervangen.
• Verbindingsstuk一周 monteren.
• Voordat u contact opneemt met once service-afdeling, odomat de gloeilamp Niet brandt, eerst controleren of de lamp stevig vast zit.

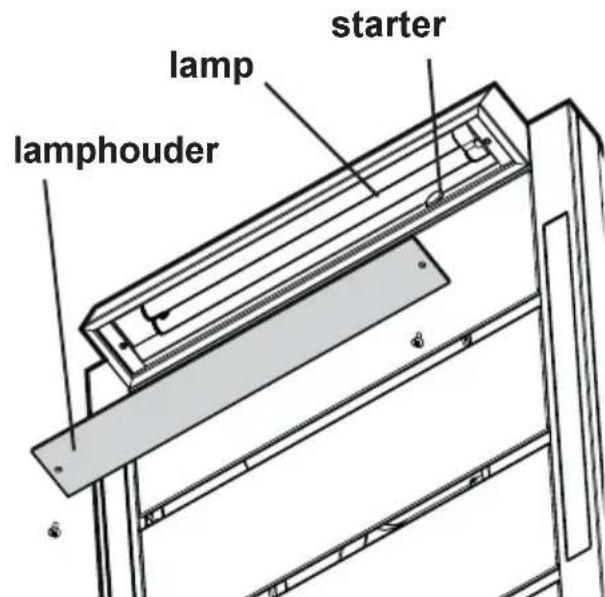

Vervangen van de bovenste lamp - DD 8765

• Stekker uit het stopcontact trekken.
• De lamphouder losnemen door de twee schroeven aan derijkant los te draaien (tijdens deze handeling de lamphouder vasthouden).
• De lamp maar links trekken om deze los te haken.
  Defecte lamp door eengelijkwaardige lampvervangen.
• Indien nodig de starter vervangen (bajonetbevestiging).
• De lamphouder weern monteren.
• Voordat u contact opneemt met once service-afdeling, waar dat een lamp Niet brandt, eerst controeren of de lamp stevig vast zit.

afb. 8

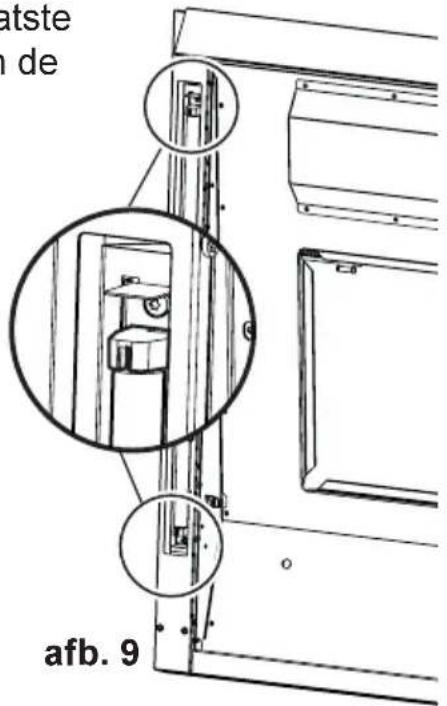

Vervangen van de lamp aan deijken - DD 8765

• Stekker uithetstopcontacttrekken.
• De voor- en lijpanelen losnemen (bij de LASTe werk gaan in omgekeerde volgorde van de inbouw (zie stappen 10-11 van hoofdstuk "Montage" op de volgende pagina's).
• Defecte lamp door een gelijkwaardige lamp verrangen.
• De zich- en Voorpanelen weer terugplaatsen.
• Voordat u contact opneemt met once service-afdeling, odomat een lamp nicht brandt, eerst controleren of de lamp stevig vast zit.

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken.

Geen spitse voorwerpen in het beschemrooster van de motor steken.

• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Het is belangrijk om opijd de filters te verrangen resp. te reinigen. Als u deze aanwijzingen Niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

telescoopschouwen (alleen voor afzuigkap) 942 120 750

roestvrij stalen zijpanelen (alleen voor DD 8794) 942 120 768

aluminium lijpanelen 942 120 769

Glas lijpanelen

(alleen voor: DD 8794-DD 8795-HD 8795) 942 120 965

koolfilter Type 31

muurkast Neem contact op met

afvoerbuis Neem contact op met

onze service-afdeling

onze service-afdeling

Klantenservice

Geef in geval van storingijke service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achefter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehonden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft,(Intu de volgende afdelingen raadplegen:

Service-informatielijn [phone]

02/363.04.44

(�示 bezoek servicetechnicus en onderdelen)

Consumenbelangen

(voir algemene, product- of tel. [phone]

gebruiksinformatie) tel. [phone]

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het Beste hieronder noteren.

E-nr.

F-nr.

Bereid het gesprek algijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig möglichk op:

• Hoe doet de storing zich voor?

• Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatie kan unsere service-afdeling de juiste voorbereidingen treffen, zodate het apparaat bij het eerste bezoek van de servicetechnicus waar hersteld kan worden. Op deze manier hoeft u slechts eenmaal.THuis te blijven.

Reparatievoorwaarden

Onze reparatie voorwaarden zijn conform de afspraak:tussen de Consumenbond en Vlehan*.

Art. 1 Aan de consument za na een melding van een storing zo möglichk direct, noch uiterlijk binnen een werkdag worden medegedeeld op welke dag het bezoek van de technicus zar plaatsvinden.

De reparatie zal als regel binnen zeven werkdagen na de melding zich uitgevoerd.

Art. 2 a) Alvorens de reparatie worden verricht zal de technicus een onderzoekuitvoeren maar de vermoedelijkke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig möglichke, gespecificierde begroting make n van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten.

Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.

b) Indien de consument met het begrote bedrag Niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijkste bestedeijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk worden dat:

a) de oorspronkelijke reparatie door redelijkkerwijs Niet te Voorziene omstandigheden Niet gegen het begrote bedrag kan worden uitgevoerd, of b) ook andere dan in de begroting voorziene reparationsoodzakelijk+zijn, zar overleg met de consument plaatsvinden en een herziene Kostenbegrotting worden gemaakt. In geval de consument daarmee alsnog Niet akkoord gaat, geldt eveneens het in articlek 2b bepaalde.

Art. 4 De reparatie zal zoveel möglichtijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoekoodzakelijk is, zal:

a) direct, doch uiterlijk binnen een werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.
b) een herhalingsbezoek zar als regel binnen tien werkdagen na de melding plaatsvinden.
c) voor een tweede of waaropvolgend.bezoek zar geen Voorrijtarief in rekening worden gebracht, tenzij deoodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermeling

van type en seriENUMmer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruike onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient gegen afgithe van een reparatienota direct contant of door middel van een gegardeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie za bij normala huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeben. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzook de gespecificierde rekening van de voorgaande reparatie aan de technicus te overleggen.
Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie Niet verwacht kan worden, za aan de consument een新模式 exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden gegen bijbetaling op basis van een per product te bepalen�ijks aftschrijvingspercentage.
Art. 8 Vervangen onderdelen stelt de technicus waar ter beschikking van de consument, met uitzondering van de onder garantie of gegen een gereduceerde prijs verwangen onderdelen.
Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weever volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken waarvan, aan de wettelijk vereisten terzake.

Dit houdt ondermeer in, dat reparations要去en worden uitgevoerd met originele en door de fabrikant ook terzake van verilgheidskeurmerken en - voorschriften gegarandeerde onderdelen.

• Vereniging Leveranciers van Huishoudelijkke Apparaten in Nederland.

Technische gegevens

DD 8794-DD 8795-HD 8795

Afmetingen (in cm):

Hoothe x Breedte x Diepte 80 x 89,8 x 33,5

Totale aansluitwaarde: 235 W

Ventilatormotor: 175 W

Verlichting*: 3 x 20W (30° Ø35 12V GU4)

Lengte van het aansluitsnoer: 150 cm

Elektrische aansluiting: 230 V

• Attentie! omdezelfdeverlichtingskwaliteit te verkrijgen raden we aan hetzelfdete type lampen te gebruiken: type PHILIPS STANDARD LINE code 425409 van 20W 30^ Ø35 12V GU4.

DD 8765

Afmetingen (in cm):

Hoothe x Breedte x Diepte 80 x 59,8 x 33

Totale aansluitwaarde: 250 W

Ventilatormotor: 175 W

Bovenste lamp: 1 × 36W (PL)

Lamp aan de zijkant** 2 x 13W (Neon 16mm - G5)

Lengte van het aansluitsnoer: 150 cm

Elektrische aansluiting: 230 V

** Attentie! om bezelfde verlichtingskwaliteit te verkrijgen raden we aan hetzelfde type lampen te gebruiken: neonlamp Philips 13W ref.nr.: 8711500644305. Voor een goede Lichtverspreiding de doorzichtigige zichde van de lampen maar buitenrichten.

Toebehoren/Montagematerialial

1 montagebeugel
1 luchtgeber
3 rubber strips
2 doppen
1 montagesjabloon
2 afstandstukken
4 houtschroeven 5 × 45 ~mm
4 pluggen 8 mm
2 plaatschroeven 3,5 × 9,5
2plaatschroeven 3,5× 32
2 plaatschroeven 5 × 18 (Alleen voor DD 8794 en DD 8795)
1 verloopstuk 0 150-125 mm
2 afvoerstukken 0150 mm
Alleen voor DD 8795 en HD 8795: 2 roestvrij stalen zijpanelen

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektroninstallateur

Controleer vór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geinstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluitingoodzakelijkis, mag het apparaat alleen dooreen erkend elektro-installateur worden aangesloten. In de elektrische installmentie moet een inrichting+zijn aangebracht die het möglichk maakt om met een contactoppening van min. 3 mm alle polen van het net te scheiden.

Voor storingen die het gevolg zijn van Niet opvolgen van bovengenoemde aanwijzingen is de fabrikant Niet aansprakelijk. Vaste aansluiting alleen door een erkend elektro-installateur!

Montage - afb. 10-11-12-13

• Aan de achechterkant van de kap drie rubber strips aanbrengen. Indien nodig de twee meegeleverde afstandstukken op de gaten voor de definitieve bevestiging aanbrengen.

De afstandstukken zijn nodig als de wand Niet—helemaal verticaal loopt (bijvoorbeeld als deze gedeelrijk met tegels bedekt is).

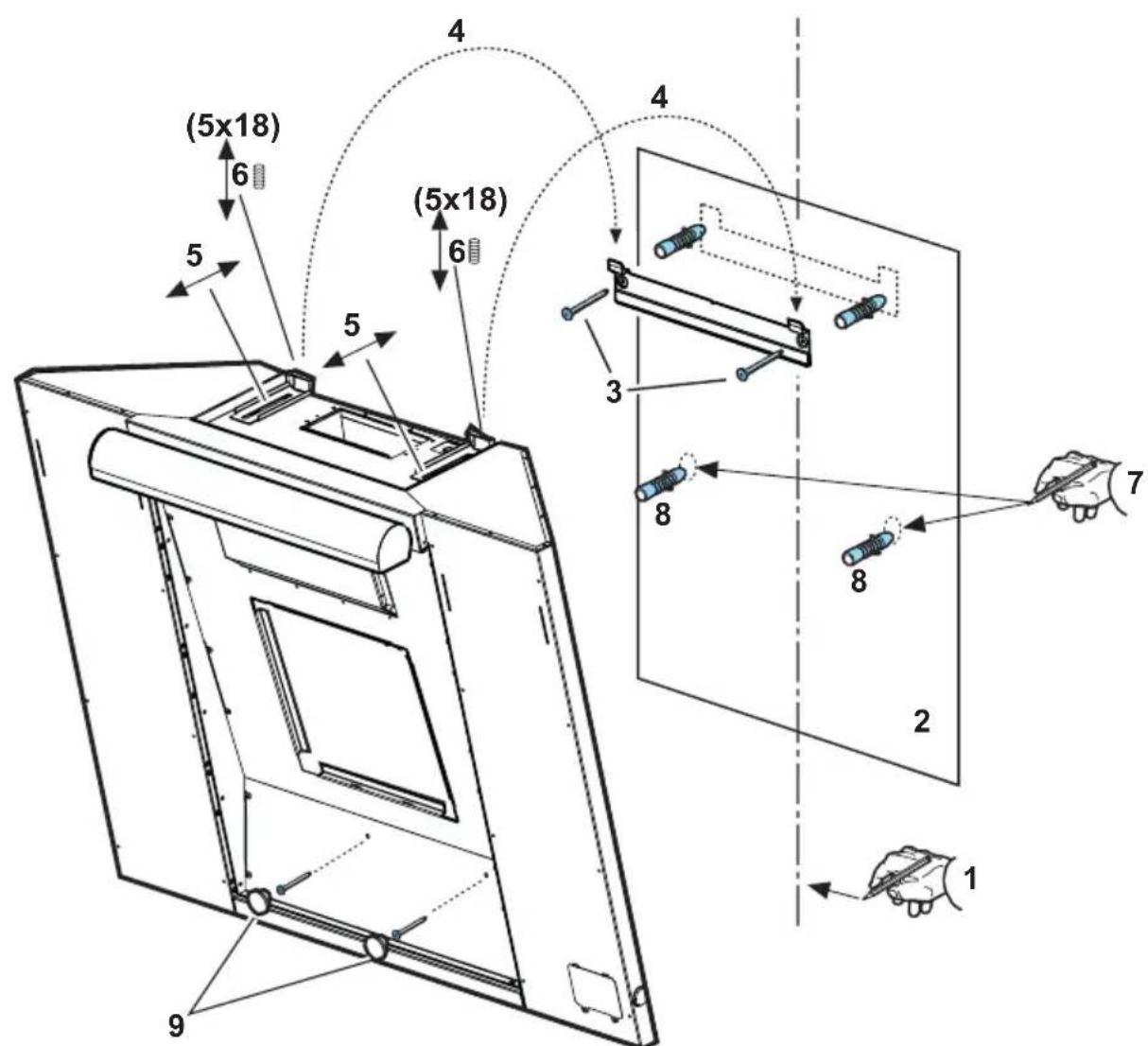

• De middelijn op de wand aangeven (1). Dan het montagesjabloon zoplaatsen dat de middelijn op het sjabloon overeenkomt met die op de wand resp. dat de onderkant van het sjabloon 300mm boven de kookplaat ligt (2).
• Twee gaten 8 mm boren en de montagebeugel met pluggen en twee schroeven vastzetten (3).
• De frontplaten verwijderen (zie "Verwijdersen van de frontplaten").
• De kap ophangen (4), richten (5-6) en vanuit het binnenste van de kap twee punten aangeven voor de definitieve bevestiging (7). De kap losnemen en twee gaten 8 mm boren (8). Dan twee pluggen aanbrengen en de kap definitief met twee schroeven vastzetten (9). De doorgangsopeningen voor de schroeven met de twee meegeleverde doppen bedekken.

afb. 11

• De lijpanelen met hun "sleutelgaten" (10b) over deschroefkoppen (10a) hangen.

Alleen voor DD

8794: lijpanelen
moeten apart besteld
worden (zie "Extra leverbare accessoires").

Vergrendel de tweet Zijpanelen door desluithaak maar buitente duwen (11).

• De elektrische aansluiting voorbereiden (12), de kap echter nog nicht aan het stroomnet aansluten.
• Als de kap als afzuigkap worden gelebruikt, aan de afvoeropening een van beiden meegeleverde flenzen aanbrengen (13 - afzuigkap). Attentie! De hove flens worden gelebruikt als een telescoopschouw要去 worden aangebracht (zie "Extra leverbare accessoires"), in alle andere geallen worden de lage flens gelebruikt.

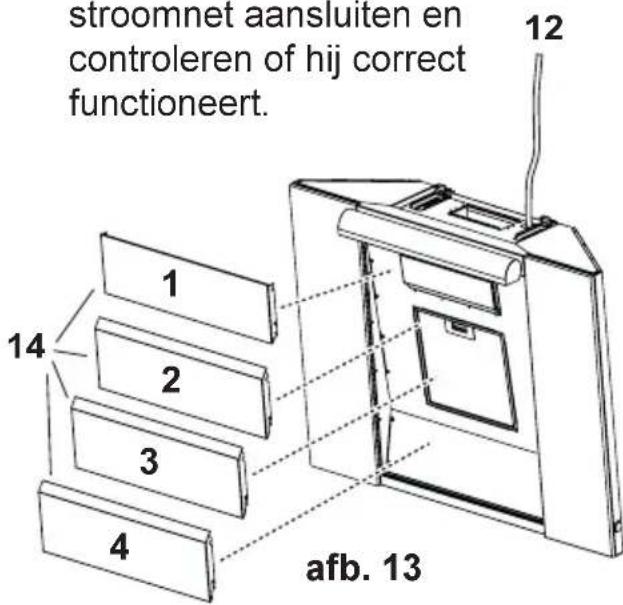

• Het vetfilter en de frontplaten waar aanbrengen volgens de nummering die zich ook op de achterkant van elkeplaat bevindt (van 1 tot 4 van boven maar beneden) (14).
• De kap aan het stroomnet aansluiten en controlleren of hij correct fonctioneert.
