Tipo de produto	Coifa decorativa
Marca	AEG-Electrolux
Modelo	DI7490M
Dimensões do corpo (L x P x A)	700 x 325 x 350 mm
Dimensões da chaminé (min - máx)	810 - 1150 mm (altura ajustável)
Diâmetro de saída de ar	150 mm (reduzível para 120 mm)
Iluminação	Lâmpada halógena 20 W
Número de velocidades	3 velocidades + velocidade intensiva (HI)
Comandos	Táteis com visor
Filtro de gordura	Metálico, lavável na máquina de lavar loiça
Filtro de carvão ativado	Não lavável, substituição recomendada a cada 4 meses
Alarme de saturação do filtro de gordura	Sim, após 100 horas de funcionamento
Alarme de saturação do filtro de carvão	Sim, após 200 horas de funcionamento (ativável)
Desligamento automático programado	Sim, ajustável de 5 a 30 minutos
Tensão de alimentação	220-240 V, 50 Hz
Distância mínima de instalação	650 mm entre o plano de cozimento e a coifa
Modos de instalação	Aspirante (evacuação externa) ou filtrante (reciclagem)
Montagem	No teto ou em prateleira de suporte
Material	Aço inoxidável
Peso líquido	Aproximadamente 15 kg (estimativa)

Perguntas frequentes - DI7490M AEG-ELECTROLUX

Qual é a distância mínima entre a coifa e o plano de cozimento?

A distância mínima de segurança entre o plano de cozimento e a coifa deve ser de pelo menos 650 mm. Alguns modelos podem ser instalados a uma altura inferior, consulte os parágrafos «Dimensões» e «Instalação» do manual.

Como limpar os filtros de gordura metálicos?

Os filtros de gordura metálicos são laváveis, até na máquina de lavar loiça. Devem ser limpos quando o símbolo F aparecer (cerca de cada 2 meses). Para retirá-los, abra os painéis de conforto, empurre os filtros para trás e puxe para baixo. Deixe secar antes de recolocar.

Quando se deve substituir o filtro de carvão ativado?

O filtro de carvão ativado não é lavável nem regenerável. Deve ser substituído quando o símbolo C aparecer, ou pelo menos a cada 4 meses.

Como redefinir o alarme de saturação dos filtros?

Para redefinir o alarme, desligue as luzes e o motor de aspiração. Pressione a tecla D por cerca de 3 segundos até que o visor se apague.

Como ativar ou desativar o alarme do filtro de carvão ativado?

Para ativar/desativar o alarme, pressione a tecla E por 5 segundos. Se a inscrição C piscar 2 vezes, o alarme está ativado; se piscar 1 vez, está desativado.

Como usar a função de desligamento programado (Delay)?

Pressione a tecla E para ativar o desligamento programado. A coifa desligará automaticamente após um atraso ajustável: velocidade 1 → 20 min, velocidade 2 → 15 min, velocidade 3 → 10 min. Pode modificar o atraso pressionando sucessivamente a tecla E para escolher entre 5, 10, 15, 20, 25 e 30 minutos.

O que fazer se a iluminação não funcionar mais?

A iluminação utiliza uma lâmpada halógena de 20 W. Para substituí-la, remova os 2 parafusos do suporte de iluminação, retire a lâmpada antiga e insira a nova, certificando-se de que os conectores estejam corretamente encaixados. Recoloque o suporte.

Como instalar a coifa em versão filtrante?

Para uma instalação filtrante, deve montar um filtro anti-odor de carvão ativado (não incluído). Certifique-se da sua presença antes de fechar a coifa. Ative também o alarme de saturação do filtro de carvão conforme descrito no manual.

Quais são as precauções de segurança durante a utilização?

Nunca deixe chamas livres debaixo da coifa. Regule as chamas para evitar que ultrapassem as panelas. Vigie as fritadeiras, pois o óleo superaquecido pode incendiar. Não prepare alimentos flambados debaixo da coifa.

Como ligar a coifa eletricamente?

Ligue a coifa à rede elétrica através de um interruptor bipolar com abertura de contactos de pelo menos 3 mm. Certifique-se de que o conector do cabo de alimentação está bem ligado à tomada do difusor. Conecte os conectores Cmd (comandos) e Lux (iluminação) e guarde-os na caixa de proteção.

MANUAL DE UTILIZADOR DI7490M AEG-ELECTROLUX

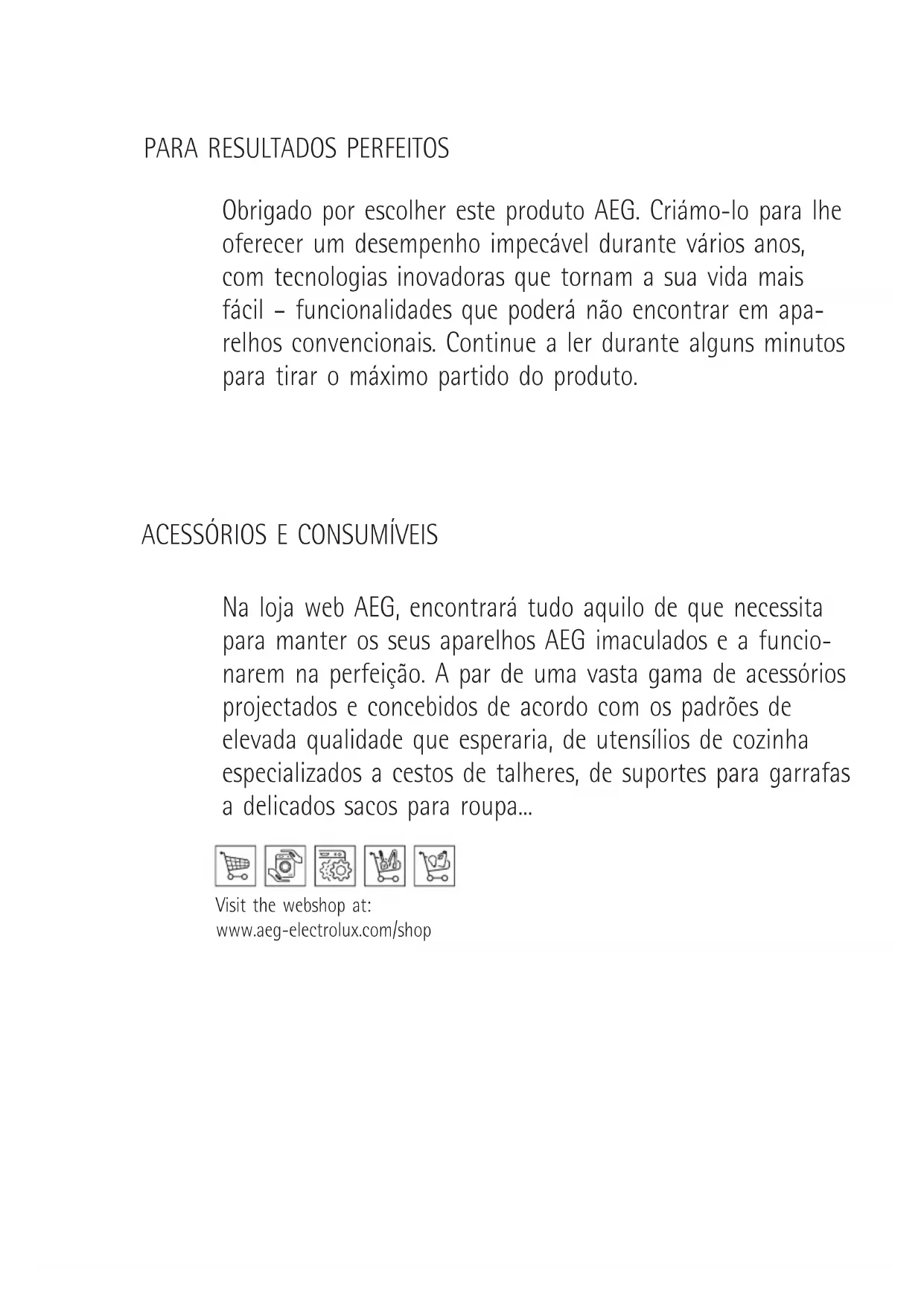

Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um desempenho impecável durante vários anos, com tecnologias inovadoras que tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em aparelhos convencionais. Continue a ler durante alguns minutos para tirar o máximo partido do produto.

ACESSÓRIOS E CONSUMÍVEIS

Na loja web AEG, encontrará tudo aquilo de que necessita para manter os seus aparelhos AEG imaculados e a funcionarem na perfeição. A par de uma vasta gama de acessórios projectados e concebidos de acordo com os padrões de elevada qualidade que esperaria, de utensílios de cozinha especializados a cestos de talheres, de suportes para garrafas a delicados sacos para roupa...

Visit the webshop at:

65 CONSELHOS E SUGESTÕES
66 CARACTERÍSTICAS
68 INSTALAÇÃO
72 UTILIZAÇÃO
73 MANUTENÇÃO

CONSELHOS E SUGESTÕES

Estas instruções de serviço aplicam-se a vários modelos de aparelhos.

É por isso, possível que se encontrem descritas várias características de equi-pamento que não dizem respeito ao seu aparelho.

INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.
• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm (alguns modelos podem ser instalados a uma altura inferior, nú-meros referem-se a pegada e instalação).
• Verifique se a tensão da rede coincide com a indicada na placa de característi-cas aplicada no interior do exaustor.
• Para os aparelhos de Classe Ia, certifique-se de que a instalação doméstica ga-ranta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não acci-onados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realiza-ção para garantir a entrada de ar limpo

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes do-mésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira impró-pria.

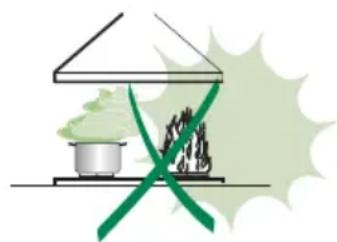

• As chamas de forte intensidade não devem ficar descobertas enquanto o exaus-tor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das pane-las.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamarse.
• No prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, sensorial ou mentalmente nem por indivíduos sem experiência e co-nhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pes-soas responsáveis pela respectiva segurança.
• As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho.

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tiran-do a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados (risco de incêndio).
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e de-tergente líquido neutro.

Ref. Qtd. Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, luz e filtros

7.1 1 Armação telescópica com aspirador, composta de:

7.1a 1 Armação superior

7.1b 1 Armação inferior

9 1 Flange de redução ø 150-120 mm

10 1 Flange com válvula ø 150 mm

14.1 2 Extensão para a conexão da saída de ar

15 1 Conexão da saída de ar

24 1 Caixa de ligações

25 Braçadeiras para tubos (não incluídas)

Ref. Qtd. Componentes de instalação

7.3 1 Suporte de fixação Conexão de saída de ar

11 4 Buchas de ø 10

12c 8 Parafusos 2,9 x 6,5

12e 4 Parafusos 2,9 x 9,5

12f 2 Parafusos M4 x 80

12g 4 Parafusos M6 x 80

12h 4 Parafusos 5,2 x 70

12q 4 Parafusos 3,5 x 9,5

21 1 Molde de perfuração

Furação da parede e fixação dos suportes

- Com a ajuda de um fio de prumo, marque noTecto/Prateleira de suporte o ponto de projecção do centro da placa do fogão.

- Apoie o gabarito de perfuração 21, que acompanha o aparelho, no tecto/prateleira de modo a fazer com que o centro deste coincida com o centro projectado e alinhando os eixos do gabarito com os eixos da placa do fogão.

- Marque os centros dos furos do gabarito.

• Fure os pontos marcados:

- Tecto de betão maciço: de acordo com as buchas para betão utilizadas.

- Tecto de tijolo perfurado, com espessura resistente de 20 mm: ø 10 mm (introduza imediatamente as buchas 11 fornecidas juntamente com o aparelho).

- Tecto de traves de madeira: de acordo com os parafusos para madeira utilizados.

- Prateleira de madeira: ø 7 mm.

- Passagem do fio eléctrico de alimentação: ∅ 10 mm.

- Saída de ar (versão aspirante): de acordo com o diâmetro da ligação à tubagem de evacuação exterior.

- Enrosque dois parafusos, cruzando-os e deixando-os a 4-5 mm de distância do tecto:

- para betão maciço, buchas para betão (não fornecidas com o aparelho).

- para tijolos ocos com espessura resistente, de cerca de 20 mm, Parafusos 12h, fornecidos com o aparelho.

- para traves de madeira, 4 parafusos para madeira (não fornecidos com o aparelho).

- para prateleira de madeira, 4 parafusos 12g (M6 x 80) com anilhas 22 e porcas 23 (fornecidas com o aparelho).

• Desaperte os dois parafusos que estão a fixar a cha-miné inferior e desenfiá-la da armação (por baixo).
• Desaperte os dois parafusos que estão a fixar a cha-miné superior e desenfiá-la da armação (por cima).

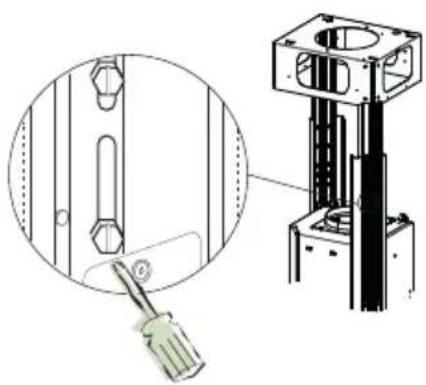

Se desejar ajustar a altura da armação, proceda do modo seguinte:

• Desaperte os parafusos métricos que estão a unir as duas colunas dispostas de ambos os lados da arma-cão.
• Regule a altura de armação desejada e aperte de novo os parafusos tirados anteriormente.
• Introduza a chaminé superior por cima e deixe-a livre por cima da armação.
• Levante a armação, enfie os orifícios oblongos nos parafusos e deslize com ela até ao limite de curso:
• Aperte bem os dois parafusos e aplique os outros dois incluídos nos acessórios fornecidos de série.

Antes de apertar os parafusos definitivamente é possí-vel fazer ajustes, deslocando a armação, prestando ate-nção aos parafusos que não podem sair da sede do orifí-cio oval de regulação.

• A fixação da armação deve ficar segura, quer em re-lação ao peso do exaustor, quer em relação a esforços provocados por pressões laterais ocasionais no apa-relho montado. Terminada a fixação, verifique a estabilidade da base e experimente-a, so-bretudo submetendo-a a esforco de flexão.
• Nos casos em que o tecto não for suficientemente forte no ponto de suspensão, o instalador terá de o re-forçar colocando placas e contraplacas fixadas às par-tes estruturais resistentes.

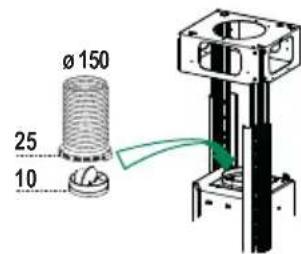

Ligação com um tubo de ø 150

• Instale Flange com válvula ø 150 10 na saída do corpo do exaustor
• Fixe o tubo com braçadeiras para tubo 25 (não incluído).

Ligação com um tubo de ø 120

• Para a ligação com um tubo de 120 mm, instale a flange de redução 9 na Flange com válvula 150 10 instalado previamente.
• Fixe o tubo com braçadeiras para tubo 25 (não incluído).
• Tire os filtros anti-odor de carvão activo, se presentes.

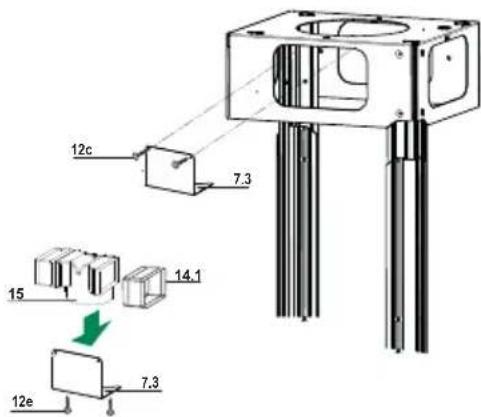

SAÍDA DE AR PARA A VERSÃO FILTRANTE

• Aplique, lateralmente, as extensões da conexão 14.1 na conexão 15.
• Coloque a conexão 15 no suporte de apoio 7.3, fixando-a com os parafusos.
• Fixe o suporte de apoio 7.3, utilizando os parafusos que devem ser aplicados na parte superior.
• Assegure-se de que a saída das extensões da co-nexão 14.1 fica em correspondência com as bocas da cha-miné quer na horizontal, quer na vertical.
• Ligue a conexão 15 à saída do corpo do exaustor, utilizando um tubo ø150 mm rígido ou flexível, à discricão do instalador.
• Assegure-se de que o filtro anti-odores de carvão ac-tivo está montado

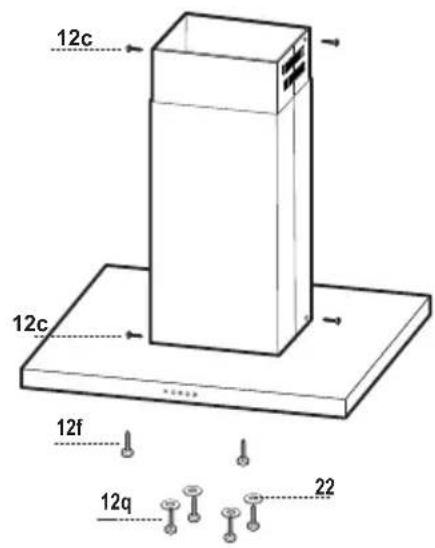

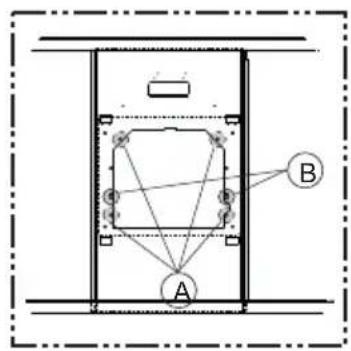

MONTAGEM DA CHAMINÉ E FIXAÇÃO DO CORPO DO EXAUSTOR

• Posicionar a chaminé superior e fixá-la, na sua parte superior, à peça de fixação com dois parafusos 12c (2,9 x 6,5) provistos.
• Introduza a chaminé inferior na armação, segurando-a na sua posição até à montagem do corpo do exaustor.

Antes de fixar o corpo do exaustor à armação:

• Aperte os 2 parafusos 12f até meio dos respectivos cursos, na parte inferior da armação, lateralmente, nos 2 furos próprios.
• Desmonte os filtros antigordura do corpo do exau- stor.
• Desmonte os filtros anti-odores de carvão activo.
• Levante o corpo do exaustor e prenda os parafusos 12f nos orifícios oblongos (ref.A) até encostarem no fim de curso.
• Agindo por baixo e utilizando os 4 parafusos 12q e as 4 anilhas 22 fornecidos de série, fixe o corpo do exaustor à armação montada (ref.B) e aperte, definitivamente, todos os parafusos.

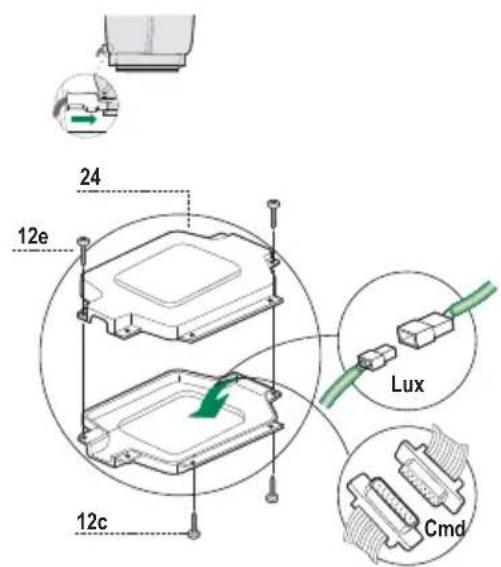

• Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.
• Remova o filtro de gordura e assegure que o conector de alimentação esta corretamente inserido no suporte lateral do ventilador.
  • Ligue o conector dos comandos Cmd.
  • Ligue o conector dos focos Lux
• Coloque ambos os conectores na caixa de protecção 24, fechando-a com os 2 parafusos 12e (2,9 x 9,5) fornecidos com o aparelho.
• Fixe a caixa de protecção ao corpo do exaustor com os 2 parafusos 12c (2,9 x 6,5) fornecidos como aparelho.
• Para a versão filtrante, monte o filtro anti-odor de

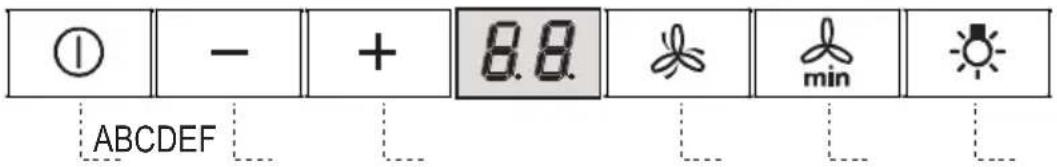

UTILIZAÇÃO

TECLA DISPLAY FUNÇÕES
A Mostra	a velocidade definida	Liga e desliga o motor de exaustão
B Mostra	a velocidade definida	Diminui a velocidade do motor V3→V2→V1
C Mostra	a velocidade definida	Aumenta a velocidade do motor V1→V2→V3
D No display aparece HI O ponto pisca		Activa a velocidade máxima de exaustão. Ao fim de 5 minutos, o aparelho regressará, automaticamente, à velocidade anterior. Também pode ser desactivada premindo de novo a tecla em questão. (o ponto decimal central do display pisca).
E Mostra	o tempo que falta para o exaustor se desligar (conta-gem decrescente) e a velocidade definida. O ponto em baixo, à direita, pisca	Activa o desligamento automático diferido (Delay) do aparelho, de acordo com a velocidade de serviço definida:Velocidade 1 → diferimento de 20 minutosVelocidade 2 → diferimento de 15 minutosVelocidade 3→ diferimento de 10 minutosO tempo de diferimento proposto pode ser alterado com pressão sucessiva na tecla e mediante selecção das opções disponíveis (5,10, 15, 20, 25 e 30 minutos).Decorrido o período de tempo seleccionado, o aparelho desligar-se-á, automaticamente. Para desactivar esta função, basta premir a tecla e percorrer as opções até ao 0 ou desligar o motor.
F Liga e desliga	a iluminação da placa do fogão
	No display aparece um F Indica	a necessidade de lavar os filtros metálicos antigordura. O alarme dispara ao fim de 100 horas efectivas de funcionamento do exaustor. A indicação só se torna visível com o motor desliga-do.Reset do alarme:Desligue o motor e prima a tecla D, durante cerca de 3 segundos, até o display se apagar.
	No display aparece um C Indica	a necessidade de substituir os filtros de carvão activo. Nesta altura devem lavar-se também os filtros metálicos antigordura. O alarme dispara ao fim de 200 horas efectivas de funcionamento do exaustor. A indicação só se torna visível com o motor desligado.Esta indicação deve ser activada de acordo com o processo indi-cado no parágrafo de manutenção do filtro de carvão activo.Reset do alarme:Desligue o motor e prima a tecla D, durante cerca de 3 segundos, até o display se apagar.

MANUTENÇÃO

Filtros metálicos antigordura

Também podem ser lavados na máquina de lavar louça e necessitam de lavagem sempre que aparecer no display a letra F ou, pelo menos, de 2 em 2 meses de uso, aprox.. No caso de utilização especialmente intensa têm de ser lavados com maior frequência.

Como apagar o sinal de alarme

- Desligue as luzes e o motor de exaustão.

- Prima a tecla D até o display se apagar.

Limpeza dos filtros

- Abra o painel Comfort, puxando-o para fora.

- Tire os filtros, um de cada vez, empurrando-os para a parte traseira do grupo, ao mesmo tempo que os puxa para baixo.

- Lave os filtros, evitando dobrá-los, e deixe-os secar, an-tes de os voltar a montar. (A eventual alteração de cor da superfície do filtro que, com o tempo, se poderá verificar, não prejudica de modo nenhum a sua eficácia.)

- Reinstale-os, tendo o cuidado de manter a pega do filtro voltada para o lado exterior, visível.

- Feche o painel Comfort.

Filtros anti-odores de carvão activo (Versão Filtrante)

- Não é lavável nem regenerável. Tem de ser substituído quando aparecer no display a letra C ou, pelo menos, de 4 em 4 meses.

Activação do sinal de alarme

• Nos exaustores na versão filtrante, a sinalização do alarme por saturação dos filtros tem de ser activada na altura de instalação do exaustor, ou posteriormente.
• Manter premida a tecla E (Delay), 5 segundos, até a confirmação aparecer no display:

- 2 piscadelas da letra C - Alarme saturação do filtro de carvão activo ACTIVADO

- 1 piscadela da letra C - Alarme saturação do filtro de carvão activo DESACTIVADO.

SUBSTITUIÇÃO DO FILTRO ANTI-ODORES DE CARVÃO ACTIVO

Como apagar o sinal de alarme

• Desligue as luzes e o motor de exaustão.
• Prima a tecla D até o display se apagar.

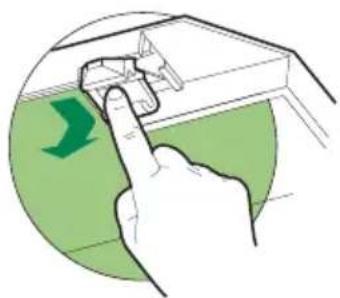

Substituição do filtro

• Desmonte os filtros metálicos antigordura.
• Remova o filtro anti-odores saturado de carvão activo, abrindo os engates próprios.
• Monte o filtro novo, prendendo-o no seu encaixe próprio.
• Monte de novo os filtros metálicos antigordura.

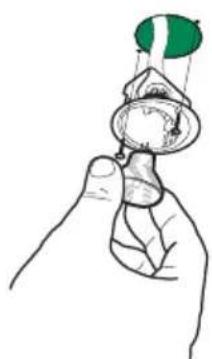

SUBSTITUIÇÃO DAS LÂMPADAS

• Tire os 2 parafusos que fixam o suporte de iluminação e extraia-o do exaustor.
• Extraia a lâmpada do suporte.
• Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pi-nos na sede do suporte.
• Reinstale o suporte fixando-o com os dois parafusos tirados na operação anterior.
