MANUAL DE UTILIZADOR DF 7290 M AEG-ELECTROLUX

Estas instruções de service aplicam-se a various modelos de aparhlos. É. por也是如此, pos-sível que se encontrar descritas varías caracteristicas de equipoamento que não dizem respeito ao seu aparelho.

INSTALACAO

• O fabricante declina toda e qualquer responsabilitadede los danos decorrentes de una instalacao nao correcta ou feita nao em conformidade com as normas da boa的技术ica.
• A distência minima de segança entre a placá de cozedura e o exaustor deve ser de 650 mm (alguns modelos podem ser instalados a uma alta inferior,他们在安装前一定要进行检查)
• Verifique se a tensão da rede coincide com a指示a na placac decharacteristicas aplicada na interior do exaustor.
• Para os apareiros de Classe la, certifique-se de que a instalacao domestica garanta uma descarga correcta à terra.
  Ligue o exaustor a saida do ar aspirado utilizingo um tubo de diametro igual ou superior a 120~mm . O percusro do tubo deve ser o mais breve possivel.

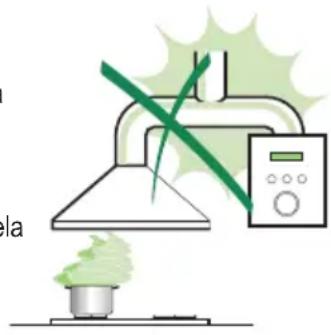

• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam realizados quer o exaustor, quer apareiros não actionados pela corrente electrica (por exemplo, apareiros alimentados a gás), sera preciso provi-deciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comuni-que com o exterior, providencia a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes dométricos, sentido a sua finalidade a de reduzir os odeores de cozedura. Não utilize o aparelho de ma-neira impropriária.
• As chamas de forte intensidade não devem ficar descobertas quando o exaustor estiver a funcional.
  Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o oleo excessivamente aquecido pode inflamar-se.

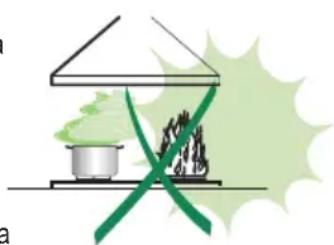

  No prepare alimentos flamejados sob o exaustor. Perigo de incendio!
• Este aparecido não deve ser utilizado por pessoas (incluindo crianças) diminuías psíqui-ca, sensorial ou mentalmente nem por individuos sem experiencia e conhecimiento, salvo se vigiados ou instruções para utilizesçao do aparecido por pessoas responsaveis pela res-pectiva segurarca.
• As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparecido.

MANUTENÇAO

• Antes de efectuar qualquer operacao de manutencao, desligue o exaustor tirando a fichte da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados (risco de incério).
• Para limpar as superficies do exaustor, é suficiente'utilizar um pano humido e detergente liquido neutro.

O*soblno produto ou na embalagem indic que estro do nao pote ser tratado com lox domestico.Em vez disso,ve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eletrico e electrono. Ao garantir um eliminao adequada对该ro,ira ajudar a evitar eventuals consequencias negativas para o meio ambiente e para a saude publica,que,de other forma,poderiam serprovocadas por um tratamento incorrecto do prodto. Para obter informacoes mais pormenorizadas sobre a reciclagem对该ro,contacte os serviceis municipalizados locais, o centro de recolha selectiva da sua area de residencia ou o estabelecimento ond adquiriu o prodto.

CHARACTERISTICAS

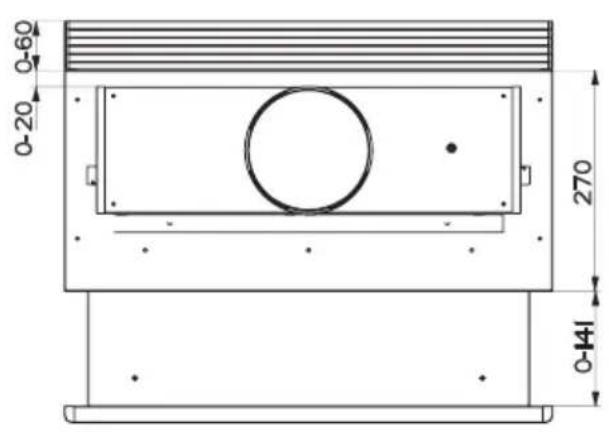

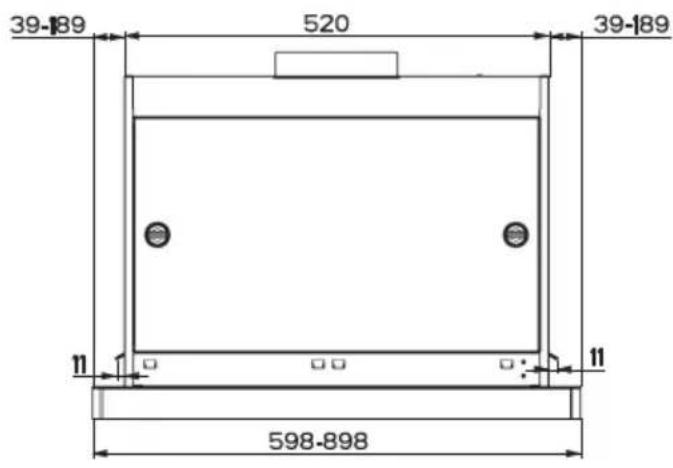

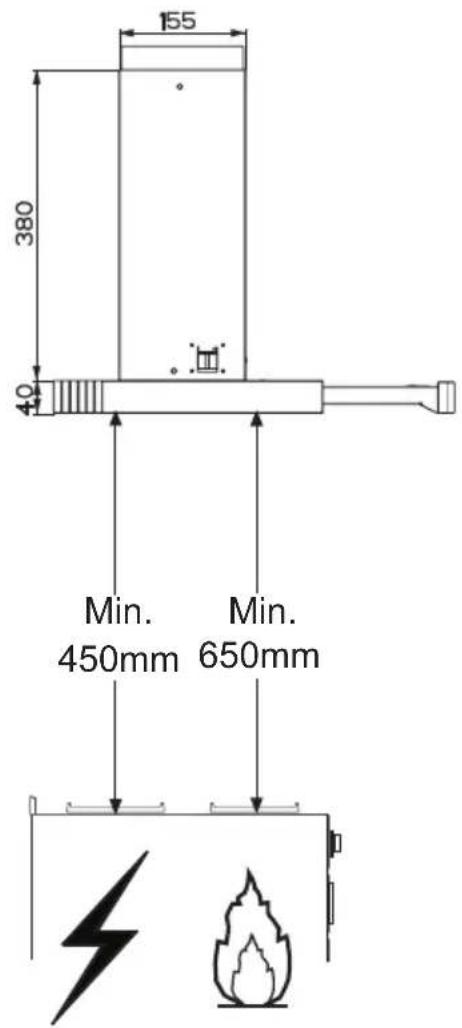

Dimensoes

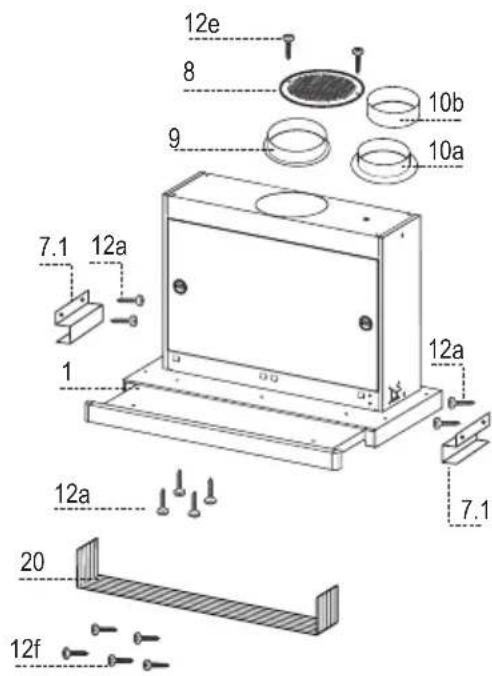

Components

10b 1 Anel de ampliação de diametro 120-125 mm

7.1 2 Suportes de fixação do corpo do exaustor

12a 8 Parafusos 3,5× 16

12e 2 Parafusos 2,9 x 12,7

12f 5 Parafusos 2,9 x 9,5

Qtd. Documentação

1 Livro de instruções

INSTALAÇÃO

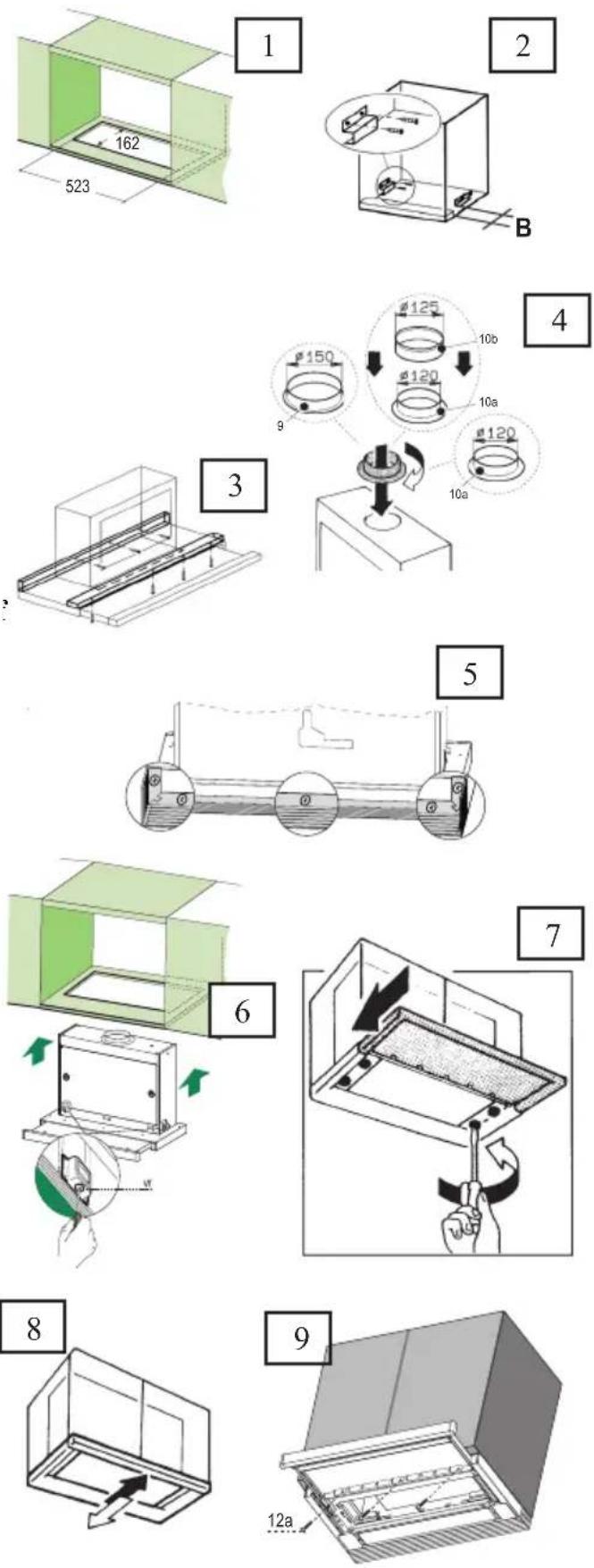

Perfuração da superficie de suporte e montagem do exaustor

• O exaustor pode ser instalado directamente na superficie inferior de qualquer armario sus-penso de cozinha (a um-minimo de 650~mm de distancia do fogao),utilizando os suportes laterais de fixacao por encaixe.
• Faça uma abertura no plano inferior do|móvel suspenso, conforme indicado (fig.1).
  No caso do mover ser desprovido deundo, coloque bois suportes de apoio (fig.2) para o exaustor a distancia B, min. 30mm -max. 60~mm
• Antes da montagem, é necessário remover as pro-tecções de transporte, em madeira, que está fixa-das na gaveta de aspiração e na estrutura do exhaustor. (fig.3)
• De accordo con o diametro da saida de ar escolhida, introduza a flange apropriada no furo de descarga superior. (fig. 4)
  Fixe o perfil de remate 20 na traseira do exaustor, utilizing os parafusos 12f (2,9× 9,5) fornecidos de série. (fig. 5)
• Abra a gaveta de aspiração.
• Retire os filtros antigordura, um de cada vez, desgravando os retentores proprios.
• Fecha de novo a gaveta de aspiração.
• Instale o exaustor até prender os suportes laterais com fixação por encaixe. (fig. 6)
• Abra a gaveta de aspiração.
• Bloqueie definitivement apertando os parafusos Vf por baixo do exaustor. (fig. 6)
• Se necessario, proceda ao ajustamento da estrutura porta-filtros em bloco, procedendo do modo seguinte:
• Desaperte os quatre parafusos de regulacao Vre feche a gaveta de aspiracao. (fig. 7)
• Desloque o Bloco da estrutura porta-filtros até ficar alinhado com o mover suspenso, como desejado. (fig. 8)
• Mantendo o corpo do exaustor fixo na sua po-sicao, puxe a gaveta para fora e aperte os para-fusos de regulação, Vr. (fig. 7)
• Nesta alta, é possével fixar definitivement o exaustor no móvel suspenso,utilizando os pa- rafusos 12a (3,5 x 16) fornecidos de série. (fig.9)
  Monte de novo os filtros antigordura.
• Fecha a gaveta de aspiração.

LIGAÇÖES

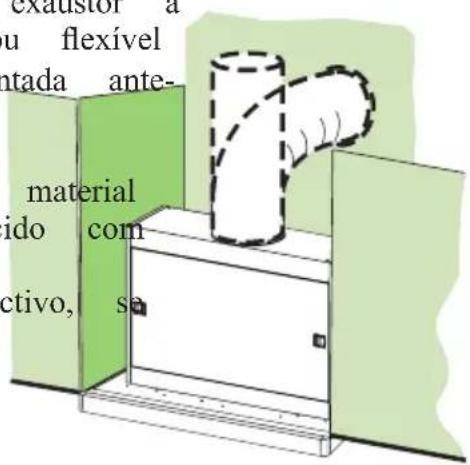

SAÍDA DE AR PARA A VERSão ASPIRANTE

Para instalação na versão aspirante, ligue o exaustor à tubagem de fazer, using um tubo rigido ou flexivel que tenha o mesmo diamétro da flange montada ante i riormente

Fixe o tubo com braçadeiras proprias. O material necessário para esta operação não é fornecido com o aparecido.
Desmonte os filtros anti-odor de carvao activo, s disponiveis.

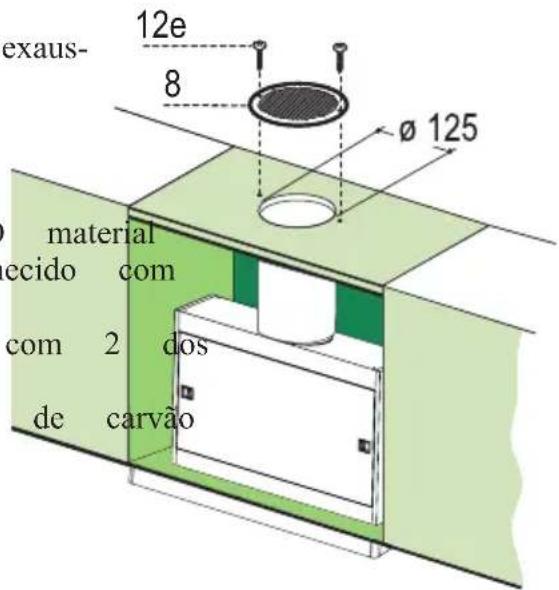

SAÍDA DE AR PARA A VERSÃO FILTRANTE

• Faça um furo de 0 125 mm na prateleira existente por cima do exaustor. 129
  Adapte a flange 10a na saida da estrutura do exausstor.
  Ligue a flange ao orificio de saida, na prateleira por cima do exaustor, utilizing um tubo rigido ou flexivel de 120mm
  Fixe o tubo com braçadeiras proprias. O material ne-cessário para esta operação não é fornecido com o aparecido.
  Fixe a grelha direccionada 8 na saida com para-fusos 12e (2,9 x 12,7) fornecidos.
• Assegure-se de que os filtros anti-odor活动现场 está presentes.

LIGACAO ELECTRICA

• Ligue o exaustor à rede de alimentação électrique intercalando um interruptor bipolar com abertura minima entre os contactos de 3 mm.

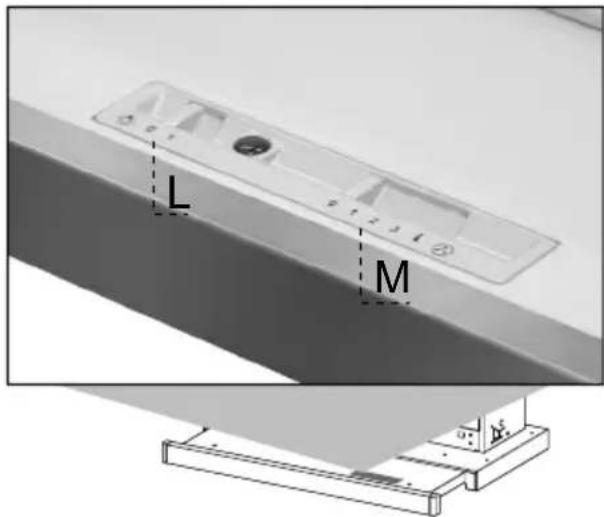

UTILIZACAO

As varias funções são activadas automaticamente ao puxar a gaveta para fora. Para desligar as funções definidas, basta fechar de novo a gaveta de aspiração.

TECLA FUNCAO

L Luzes Liga e desligo o circuito de iluminação.
M Motor Liga e desligo o motor de aspiração.
1.	Velocidade minima, indica para troca de ar continha muito silenciosa, se os vapores de cozedura foram poucos.
2. Velocidade média, indica para a maior parte das condições de utilizesçao, vista a excellente relaçao entre o caudal de ar tratado e o;nível de ruído.
3.	Velocidade Tmaxima, indica para enfeirar grandes emissões de vapor de cozedura, mesmo durante periodos de tempo prolongados.
i.	Velocidade intensa, indica para actuar em condições de emissão Tmaxima de fumes de cozedura.

MANUTENÇAO

FILTROS ANTAGORDURA

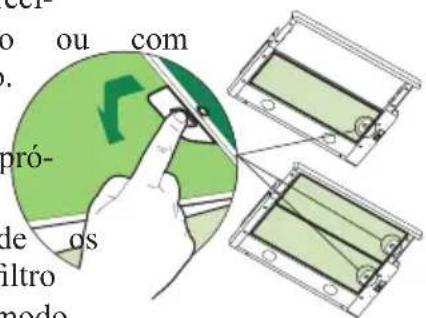

LIMPEZA DOS FILTROS METÁLICOS ANTIGORDURA AUTOPORTAN- TES

• Tentem podem ser lavados na性强ina de lavar louça. Precisam de ser lavados circa de 2 em 2 meSES deutilização ou commajor frequência em caso de uso muito intenso do aparelho.
  Puxe o carro aspirante para fora.
• Tire os filtros, um de cada vez, manobrando os engates proprios.
• Lave os filtros, évitando dobrá-los, e deixe-os segar antes de os reinstalar. (A eventual alteração de cor da superficie do filtro que, com o tempo, se poderá verIFICar, não prejudica de modo nenhum a sua eficácia.)
• Reinstale-os, lembrando-se de manter a pega virada para o lado exterior visível.
• Feche o carro aspirante.

FILTROS ANTI-ODORES (VERSão FILTRANTE)

SUBSTITUÇÃO

• Não pode ser lavados nem são regeneraveis. Tem de ser substituções de 4 em 4 vezes de utilizesçao, aproximamente, maior frequencia em caso de uso muito intenso do aparelho.

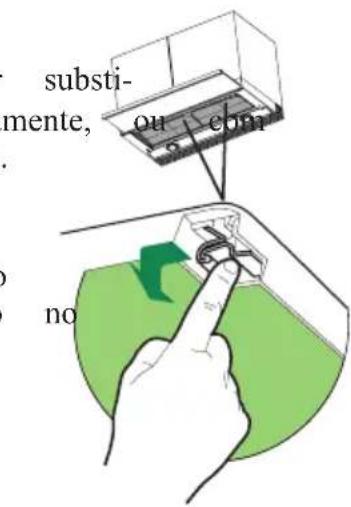

  Puxe o carro aspirante para fora.
• Tire os filtros antigordura.
• Remova o filtro anti-odores de carvão activo saturado, mano-brando os respectivos engates. Instale o novo filtro encaixando-o respective lugar.
  Montede novo os filtros antigordura.
• Fecha de novo o carro aspirante.

ILUMINAÇÃO

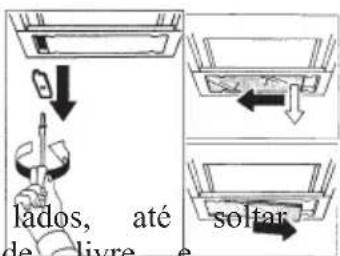

SUBSTITUÇÃO DAS LÁMPADAS

Lampada fluorescente de 11 W.

• Remova os terminais de metal que está a fixar o vidro que esconde as lampadas.
• Deslize com a cobertura de vidro para um dos lados, às extremidade oposta. Baixe, ligeiramente, a extremidade livre—aança-a deslizar àsoltar completeness.
  Substitua a lampada por outra nova com as mesmas / caracteristica.
  Monte de novo a cobertura de vidro da lampada, operando na ordem de successao inversa.
