Type product	Afzuigkap
Merk	AEG-Electrolux
Model	DF 7290 M
Gebruik	Buitenafvoer of recirculatie (koolstoffilter optioneel)
Voeding	220-240 V, 50/60 Hz
Aantal snelheden	4: minimaal, gemiddeld, maximaal, turbo
Verlichting	Ja, vervangbare lamp
Type vetfilter	Zelfdragend metaal, vaatwasserbestendig
Type geurfilter (recirculatie)	Koolstoffilter, niet wasbaar, vervangbaar
Afvoerdiameter	120 mm of 150 mm
Minimale installatieafstand	650 mm boven het kookoppervlak
Activering	Automatisch bij openen lade
Onderhoud vetfilters	Reiniging elke 2 maanden (vaatwasser mogelijk)
Onderhoud koolstoffilters	Vervanging elke 3-4 maanden
Buitenreinigen	Vochtige doek en neutraal reinigingsmiddel
Veiligheidsinstructie	Niet flamberen onder de afzuigkap; ontkoppelen voor onderhoud
Meegeleverde accessoires	Schroeven, beugels, flenzen, sluitprofiel, handleiding
Repareerbaarheid	Filters en lamp vervangbaar
Conformiteit	CE

Veelgestelde vragen - DF 7290 M AEG-ELECTROLUX

Hoe installeer ik de afzuigkap DF 7290 M onder een kast?

Boor een opening in het onderste vlak van de kast volgens het schema (fig.1). Bevestig de zijsteunen door in te klikken, steek vervolgens de afzuigkap tot het vastklikt. Blokkeer met de meegeleverde schroeven (ref. 12a).

Wat is de minimale hoogte tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm tussen het kookoppervlak en de afzuigkap.

Hoe reinig ik de vetfilters?

Verwijder de filters een voor een door aan de haken te trekken. Was ze in de vaatwasser of met de hand met een neutraal reinigingsmiddel, zonder ze te buigen. Laat drogen voordat u ze terugplaatst. Frequentie: elke 2 maanden.

Wanneer moet het koolstoffilter worden vervangen?

Koolstoffilters zijn niet wasbaar of herbruikbaar. Ze moeten elke 3 tot 4 maanden worden vervangen, vaker bij intensief gebruik.

Hoe vervang ik de lamp van de afzuigkap?

Verwijder de metalen klemmen, schuif de glazen plafonniere opzij en laat deze zakken om los te maken. Vervang de lamp door een met dezelfde specificaties en monteer in omgekeerde volgorde.

Kan de afzuigkap in recirculatiemodus werken?

Ja, boor een gat van 125 mm in de plank erboven, sluit de 120 mm buis aan en bevestig het rooster richting. Zorg ervoor dat de koolstoffilters zijn geplaatst.

Wat te doen als de afzuigkap niet aangaat?

Controleer of de lade open is (de activering is automatisch). Controleer de elektrische aansluiting en de tweepolige schakelaar. Als het probleem aanhoudt, neem dan contact op met een professional.

Hoe stel ik de snelheden van de afzuigkap in?

Gebruik de M toets om de motor in te schakelen en selecteer de snelheid (minimaal, gemiddeld, maximaal, turbo) door op de overeenkomstige toetsen te drukken. De turbosnelheid wordt aanbevolen voor sterke dampen.

Kan ik de afzuigkap gebruiken bij gasfornuis?

Ja, maar u moet zorgen voor voldoende ventilatie in de ruimte. De afzuigkap mag niet worden aangesloten op afvoerkanalen van verbrandingsgassen (ketel, schoorsteen).

Hoe bevestig ik de afzuigkap definitief aan de kast?

Nadat u het filterdraaglichaam hebt uitgelijnd, trekt u de lade uit en draait u de vier stelschroeven (12a: 3,5 x 16) vanaf de onderkant van de afzuigkap om deze tegen de kast te blokkeren.

GEBRUIKSAANWIJZING DF 7290 M AEG-ELECTROLUX

Deze gebruiksaanwijzing geldt voor verschillende UITvoeringen van het apparaat. Het is möglichd dat er een aantal kenmerken worden beschreiben die Niet van toe-passing zich op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomtuit onjuiste of Niet overeenkomstig de regels der kunst uitgevoerde installations.
• De minimale veiligheidsafstand:tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kuren lager worden geinstalleerd, raadpleeg de paragrafen afmetingen en installment).
• Controller of de netspanning correspondeert met de spanning die aangegeven is op hetplaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uwuis over een goede aardig beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120mm of groter. De leiding要去en zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geproduerd is verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektricitit werkken (bijvoorbeeld gasapparaten) worden gebruikt,要去 ervoor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keuken geen Gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoop brandende branders onbedekt onder de wasemkap verwijl deze in werkung is.
  Regel de vlammen.altijd zo dat ze Niet langs de pannen omhoogkomen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam konnen vatten.
  Er mag nicht onder de afzuiqkap geflambeerd worden; brandgevaar
• Dit apparaat mag Niet worden gezruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueree overd over het gezruik van het apparaat door Personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen要去en worden gecontroleerd om er zeker van te zich dat ze Niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren,要去 de wasemkap uit geschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijdijdrijk en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te make is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

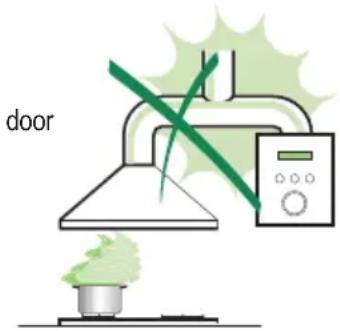

Het symboop het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld. Het moet echter aan een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u möglichk voor mens en milieu negatieve gevolgen die zich zonden+kunnen voordoen in geval van verkeerde afvalbehandeling. Voormeer details in verband met het recylen van dit product, neemt u het best contact op met de gemeentelijkke instanties, het bedrijf of de Dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

EIGENSCHAPPEN

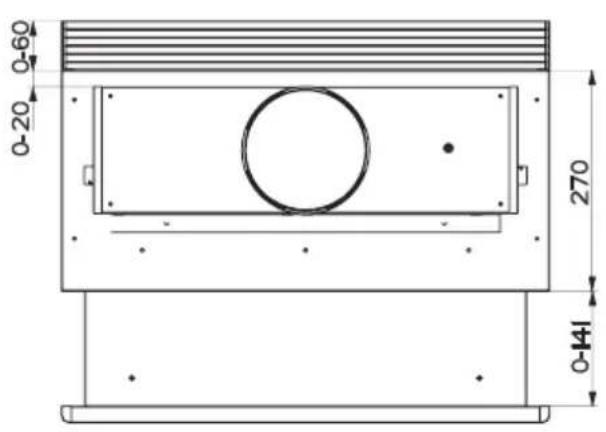

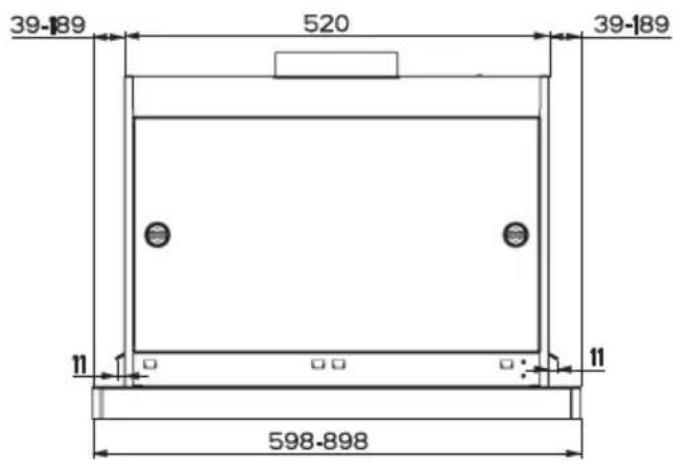

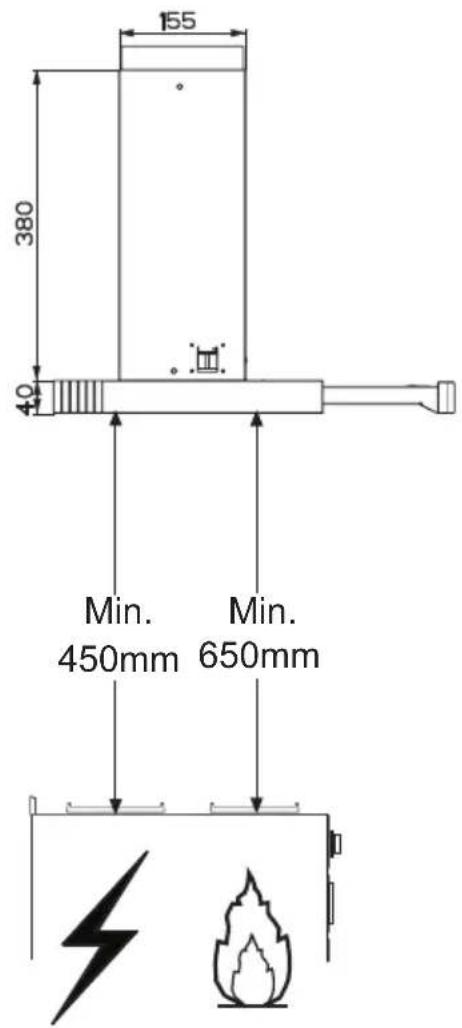

Buitenafmetingen

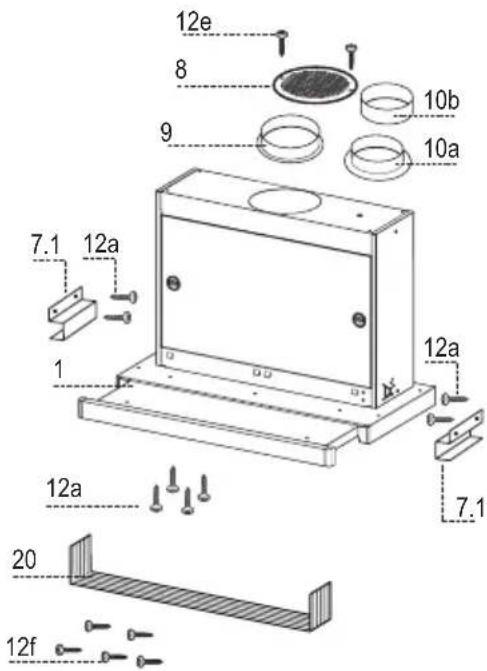

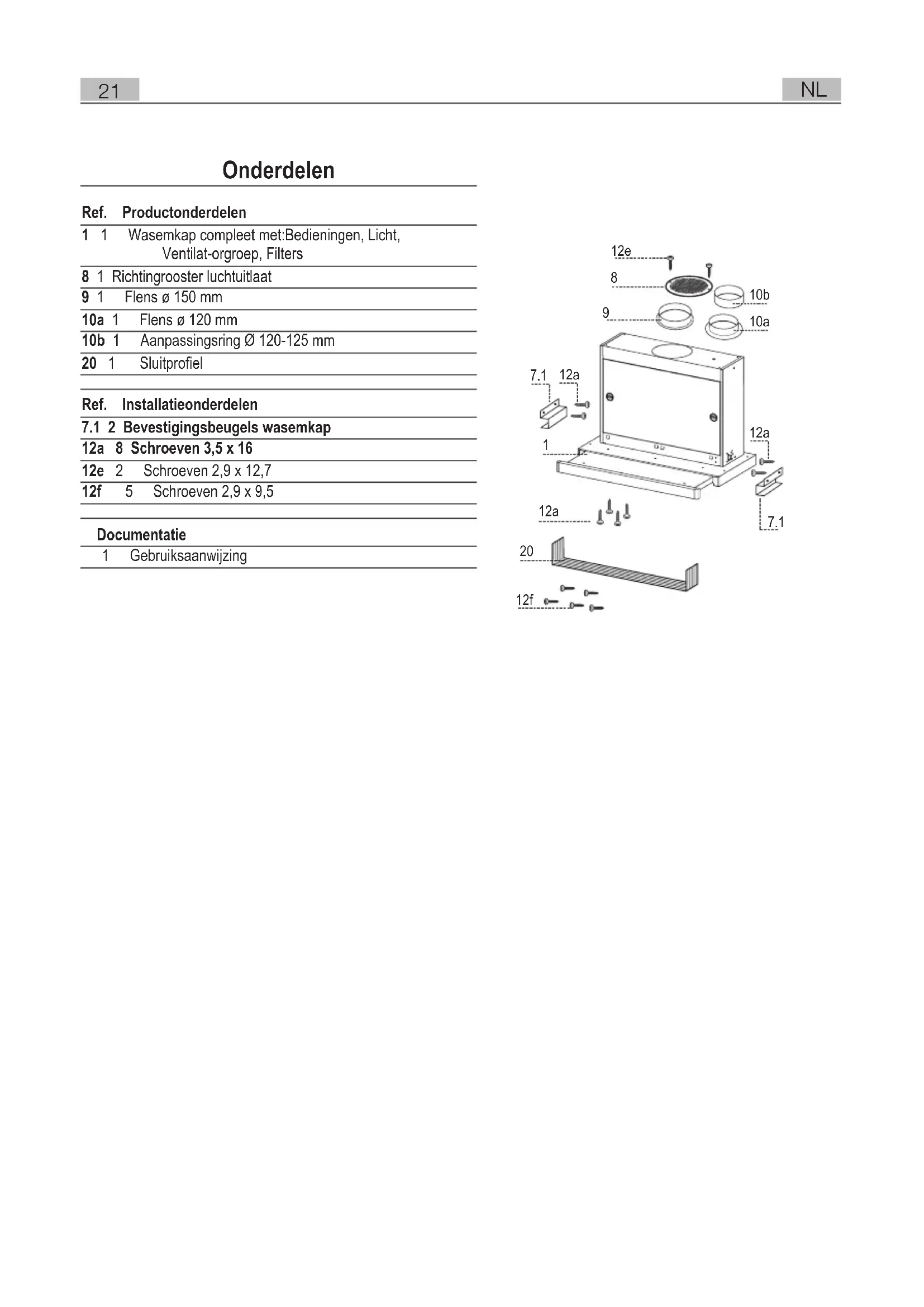

Onderdelen

Ref. Productonderdelen

1 1 Wasemkap compleet met:Bedieningen, Licht, Ventilat-orgroep, Filters

81 Richtingrooster luchtuietaat

91 Flens 150 mm

10a 1 Flens 120 mm

10b 1 Aanpassingsring 120-125 mm

201 Sluitprofiel

12e 2 Schroeven 2,9 x 12.7

1 Gebruiksaanwijzing

INSTALLATIE

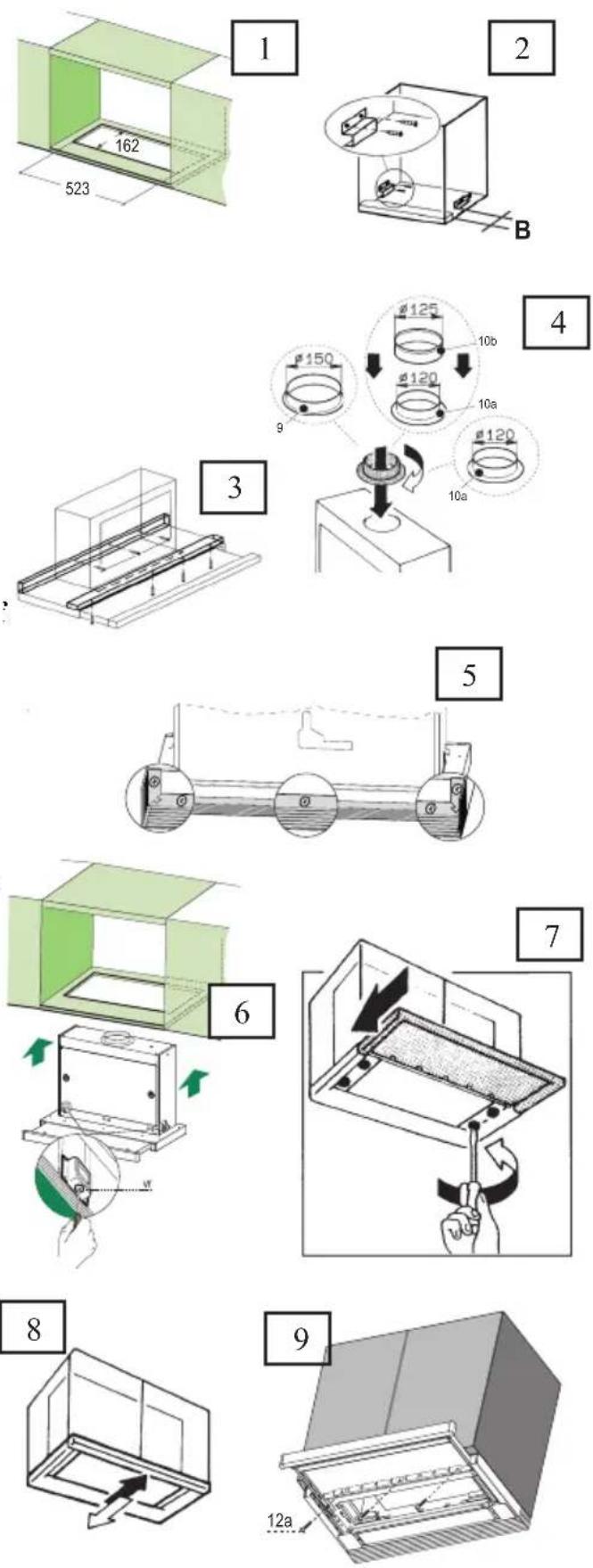

Boren van gaten in draagvlak en montage wasemkap

• De wasemkap kan rechtstreeks op het onderste vlak van het keukenkastje (min. 650~mm van de kookplaat) worden geinstalleerd met behulp van de zichsteunen met klikbevestiging.
  Ga voor de inbouw van de wasemkap op het onderste vlak van het keukenkastje, als volgt te werk. (fig.1)
  In geval van keukenmeubeltjes zonder bodem bevestig de steunhaken op een afstand "B" van min. 30mm -max. 60~mm (fig.2
  Vooralleer verder te gaan met de montage, is het noodzakelijk de houten beschreming voor het vervoer, te verwijdersen. (fig.3)
• Afhankelijk van de gekozen diameter van de luchtuitlaat, moet U de juiste flensplaatsen in het bovenste gat voor de luchtafvoer. (fig.4)
  Schroef het sluitprofiel 20 aan de achterkant van de wasemkap vast met behulp van de bij-geleverde schroeven 12f (2,9 x 9,5). (fig.5)
  Trek de rolletjes met de zuiggroep waar voren.
• Verwijder de vetfiltersën voor een door de haken los te make.
  Sluit opniew de zuiggroep.
• Plaats de wasemkap totdat de zichsteunen met klikbevestiging vastgchaakt�. (fig.6)
  Trek de rolletjes met de zuiggroep waar voren.
• Blokker de wasemkap definitief door de schroeven Vf vanaf de onderkant van de wa-semkap aan te draaien. (fig.6)
  Voer eventueel enige afstellingen uit in de be-hui-zing van de filterhouser en ga waarvoor als volgt te werk:
• Draai de vier stelschroeven Vr los en sluit het zuiggroep weeR. (fig.7
• Verplaats de hele behuizing van de filter-houder totdat de gewenste uitlijning van het keukenkastje is verkregen. (fig.8)
  Houd de behuizing van de wasemkap stil en verwijder het zuigggroep. Blokveer verrol-gens de stelschroeven weeR. (fig.7)
• Nu kan de wasemkap definitief aan het keu-kenkastje worden bevestigd met behulp van de vier bijgeleverde schroeven 12a(3,5 x 16). (fig.9)
  Monteer de vetfilters weer.
  Sluit opniew de zuiggroep.

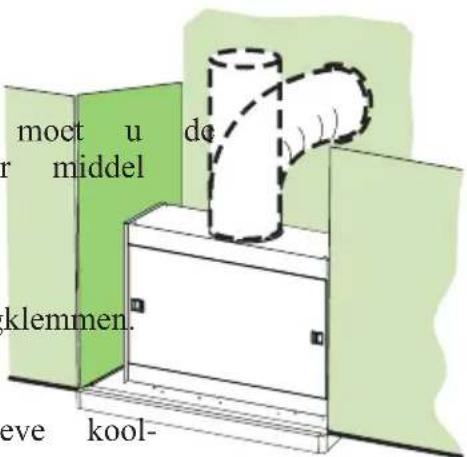

AANSLUITINGEN LUCHTUITLAAT AFZUIGVERSIE

In het geval van installmentie in afzuigversie, wasemkap met de uitlaatleiding verbinden door van een starre of buigzame leiding diedezelfde diameter heeft als de reeds geinstalleerde flens.

• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal worden nicht bij de wasemkap bijgeleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

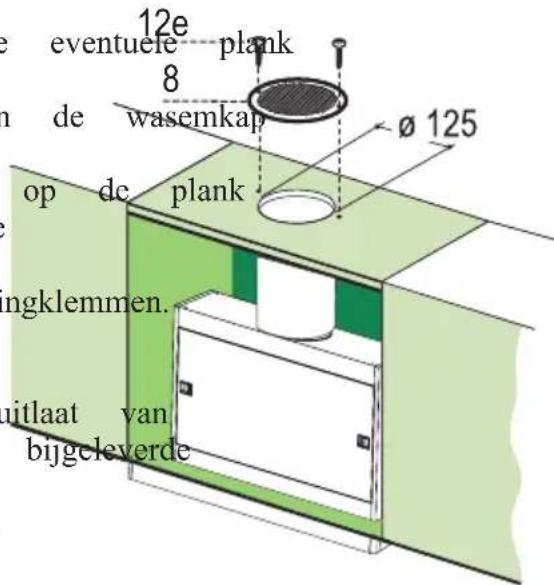

LUCHTUITLAAT FILTERVERSION

Boor een gat van 0 125 mm in de boven de kap.
- Breng de flens 10a op de uitlaat van aan.
Verbind de flens met de uitlaatopening boven de kap met behulp van een starre of flexible leiding van 0120 mm.
- Zet de leiding vast met geschikte leidi Het benodigde materiaal worden nicht bij dc wasemkap geleverd.
- Bevestig het richtingsrooster 8 op de de gerecircularerde lucht met 2 van de schroeven 12e (2,9 x 12,7).
- Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met e opening:tussen de contacten van tenminste 3mm

GEBRUIK

De verschillende functies worden automatisch geactiveerd wanneer de slede worden uitgetrok-ken. Voor het uitzetten van de ingestelde functies is het voldoende de slede wee te sluiten.

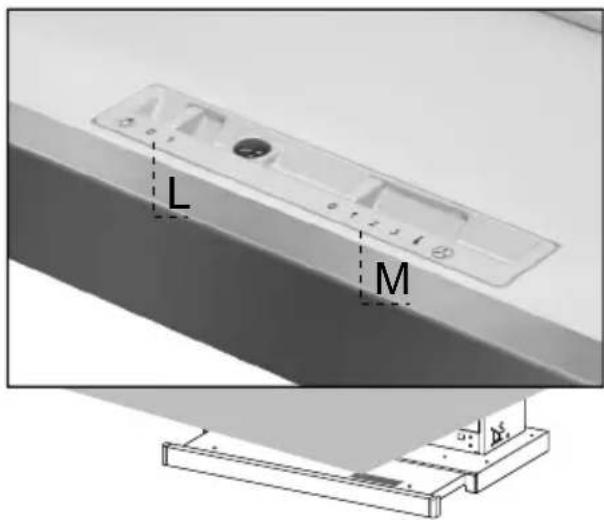

SCHAKELAAR FUNCTIONS

L Lichten Hiermee schakelt u de verlichting aan en uit

M Motor Hiermee schakelt u de afzuigmotor aan en uit

1. Minimumsnelheid, geschikt voor een continue en zeer stilleluchtver-versing,als er weinig kookdampen zichn.

2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandighe-den, gezien de uitstekende verhouding:tussen de hoeveelheidbehandel-de lucht en het geluidsniveau.

3. Maximum snelheid, geschikt om de grootste kookdampen gegen tegaan, ook voor langerearend.

i. Intensieve snelheid,geschikt om de sterkste kookdampen af tevoeren.

ONDERHOUD

VETFILTERS

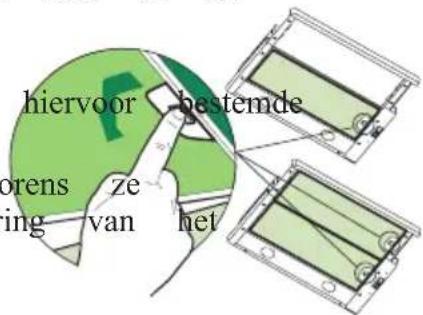

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• Deze filters要去en minstens om de 2 maanden of, bij een bijzonder

intensief gebruik vaker, gereinigd worden. Ze können ook in de

Trek de rolletjes met de zuiggroep waar voren.

• Verwijder de filters een voor een door aan de hiervoort bestemde hendeltjes te trekken.

• Was de filters zonder ze te vouwen en LAST ze drogen alvorensZe wee terug te plaatsen. (Een eventuele kleursverandering van oppervlak van de filters, die na verloop vanijd kan optreden, heeft absoluten geen invloed op de goede werking ervan.)

• Plaats de vetfilters terug, maar let erop dat de handgreep goed zichtaar blijft.

Sluit opniew de zuiggroep.

GEURFILTER (FILTERVERSION)

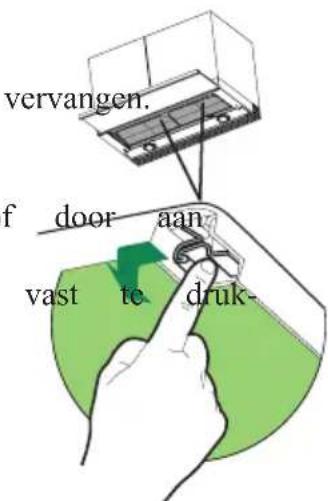

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Deze filter kan nicht gewassen of geregenereerd worden en moet ongeveer om de 4 maanden verrangen worden. Indien U de wasemkap zeer intensief gebruikt,要去 U de filter zichs vaker

Trek de rolletjes met de zuiggroep maar voren.

• Verwijder de vetfilters.

• Verwijder de verzadigde geurfilter met actieve koolstof de hiervoor bestemde hendeltjes te trekken.

Monteer hetijke filter door het op zichplaats ken.

• Plaats opniew de vetfilters.

Sluit opniew de zuiggroep.

BELEUCHTUNG

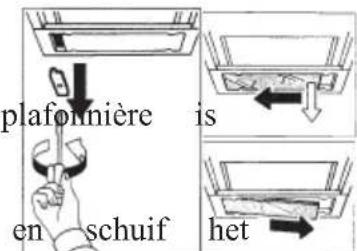

AUSWECHSELN DER LAMPEN

Fluorescentielamp van 11 W.

• Verwijder de metalen klemmen waarmee de glazen bevestigd.

Schuif de glazen plafonniereaar een kant tot het andere uit-einde vrijkomt. Breng het vrije uiteinde enigszins omlaag opzij tot de plafonniere volledig vrijkomt.

• Vervang de lamp door een weitere lamp metdezelfde eigenschappen.

• Ga voor het terugplaatsen van de glazen plafonnenie in omge-keerde volgorde te werk.
