Type de produit	Hotte de cuisine
Marque	AEG-Electrolux
Modèle	DF 7290 M
Utilisation	Évacuation extérieure ou recyclage (filtre à charbon actif en option)
Alimentation électrique	220-240 V, 50/60 Hz
Nombre de vitesses	4 : minimale, moyenne, maximum, turbo
Éclairage	Oui, ampoule remplaçable
Type de filtre anti-graisse	Métallique autoporteur, lavable au lave-vaisselle
Type de filtre anti-odeur (recyclage)	Filtre à charbon actif, non lavable, à remplacer
Diamètre d'évacuation	120 mm ou 150 mm
Distance minimale d'installation	650 mm au-dessus du plan de cuisson
Activation	Automatique par ouverture du tiroir
Entretien des filtres anti-graisse	Lavage tous les 2 mois (lave-vaisselle possible)
Entretien des filtres à charbon	Remplacement tous les 3-4 mois
Nettoyage extérieur	Chiffon humide et détersif neutre
Consigne de sécurité	Ne pas flamber sous la hotte ; débrancher avant entretien
Accessoires fournis	Vis, brides, flasques, profil de fermeture, manuel
Réparabilité	Filtres et lampe remplaçables
Conformité	CE

FOIRE AUX QUESTIONS - DF 7290 M AEG-ELECTROLUX

Comment installer la hotte DF 7290 M sous une armoire ?

Percez une ouverture dans le plan inférieur de l'armoire selon le schéma (fig.1). Fixez les supports latéraux par encliquetage, puis insérez la hotte jusqu'à l'encliquetage. Bloquez avec les vis fournies (réf. 12a).

Quelle est la hauteur minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm entre le plan de cuisson et la hotte.

Comment nettoyer les filtres anti-graisse ?

Retirez les filtres un par un en agissant sur les crochets. Lavez-les au lave-vaisselle ou à la main avec un détergent neutre, sans les plier. Laissez sécher avant de remonter. Fréquence : tous les 2 mois.

Quand faut-il remplacer le filtre à charbon actif ?

Les filtres à charbon ne sont ni lavables ni régénérables. Ils doivent être remplacés tous les 3 à 4 mois, ou plus souvent en cas d'utilisation intensive.

Comment remplacer l'ampoule de la hotte ?

Retirez les étaux métalliques, faites glisser le plafonnier en verre sur le côté, puis abaissez-le pour le libérer. Remplacez l'ampoule par une de mêmes caractéristiques et remontez dans l'ordre inverse.

La hotte peut-elle fonctionner en mode recyclage ?

Oui, il faut percer un trou de 125 mm dans la tablette au-dessus, connecter le tube de 120 mm et fixer la grille orientée. Assurez-vous que les filtres à charbon actif sont en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que le tiroir est ouvert (l'activation est automatique). Vérifiez le branchement électrique et l'interrupteur bipolaire. Si le problème persiste, contactez un professionnel.

Comment régler les vitesses de la hotte ?

Utilisez la touche M pour allumer le moteur et sélectionnez la vitesse (minimale, moyenne, maximum, turbo) en appuyant sur les touches correspondantes. La vitesse turbo est conseillée pour les fortes vapeurs.

Puis-je utiliser la hotte avec une cuisson au gaz ?

Oui, mais vous devez prévoir une aération suffisante dans la pièce. La hotte ne doit pas être connectée à des conduits d'évacuation de fumées de combustion (chaudière, cheminée).

Comment fixer définitivement la hotte à l'armoire ?

Après avoir aligné le corps porte-filtres, sortez le tiroir et vissez les quatre vis de réglage (12a : 3,5 x 16) depuis le dessous de la hotte pour la bloquer contre l'armoire.

MODE D'EMPLOI DF 7290 M AEG-ELECTROLUX

12f 5 Schroeven 2,9 x 9,5

Documentation

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage d' à une installation non correcte ou non conforme aux règles de l'art.

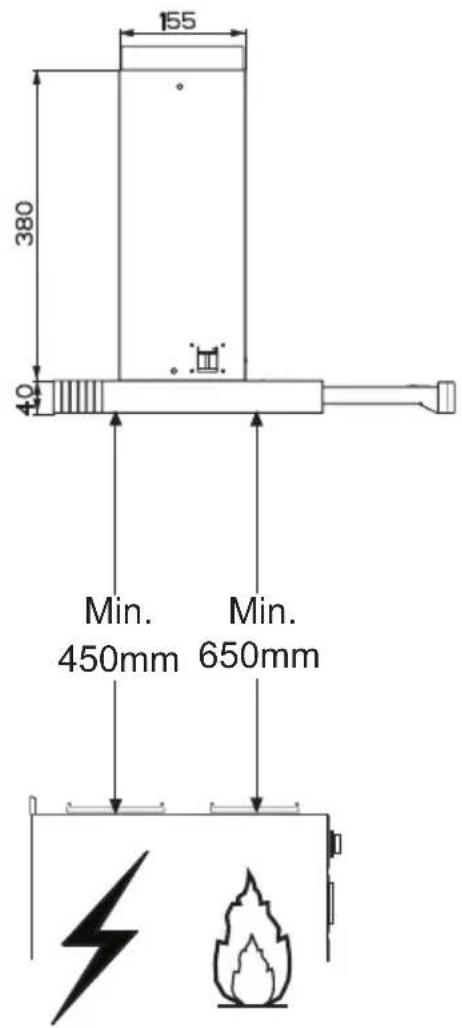

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650~mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Verifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
  Pour les Appareils appartenant à la lere Classe, veiller a ce que la mise a la terre de l'installation electrique domestique ait eted effectue conformement aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparèils qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des apparèils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture quiCOMMUNIQUE avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

La hotte a ete conque exclusivement pour I'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
Ne jamais utiliser abusivement la hotte.
- Ne pas laisser les flammes libres à forté intense et quand la hotte est en service.
- Toujours regler les flammes de manière à éviter toute sortie latorale de ces dernières par rapport au fond des marmites.
- Contraler les friteuses lors de l'utilisation car l'huile surchauffee pourrait s'enflammer.

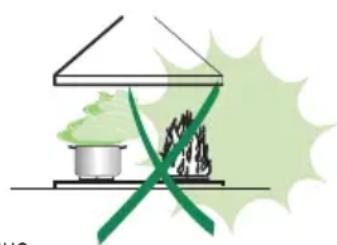

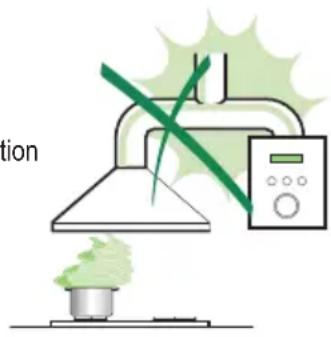

- Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
- Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentalles réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appa-reil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterol la hotte en retardant la fiche ou en actionnant l'interrupteur général.
  Effectuer un entretien scrupuleux et en temps du des Filtres, à la cadence conseil-ée (Risque d'incendie).
  Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plus etre remis au point de ramassage concenre, se chargeant du recyclage du materiel electrique et electronique. En you assurant que ce produit est eliminé correctement, vous favorisez la prevention des consquences négatives pour l'environnement et la santhe humaine qui, sinon, seraient le résultat d'un traitement inapproprié des dechets de ce produit. Pour obtenir plus de details sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de voire region, sua service d'elimination des dechets menagers ou le magasin ou you aves achete le produit.

CHARACTERISTIQUES

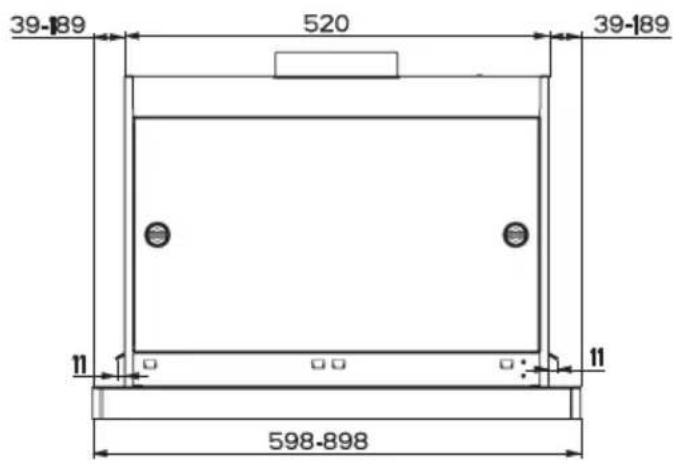

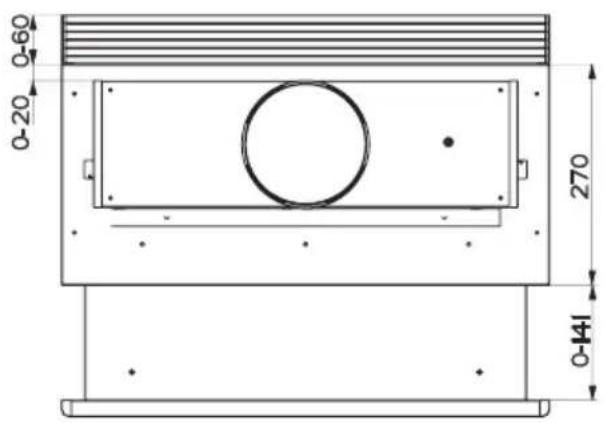

Encombrement

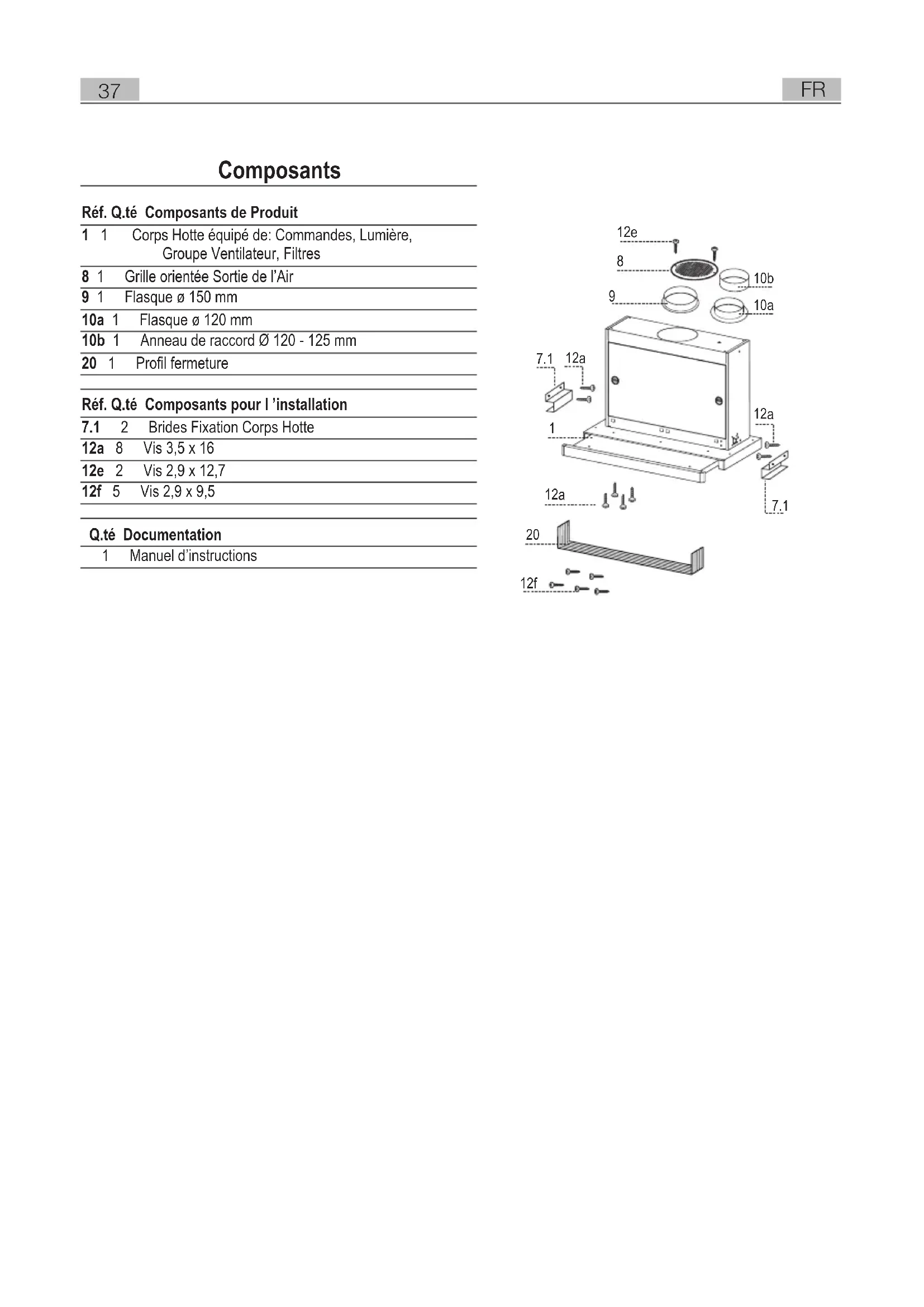

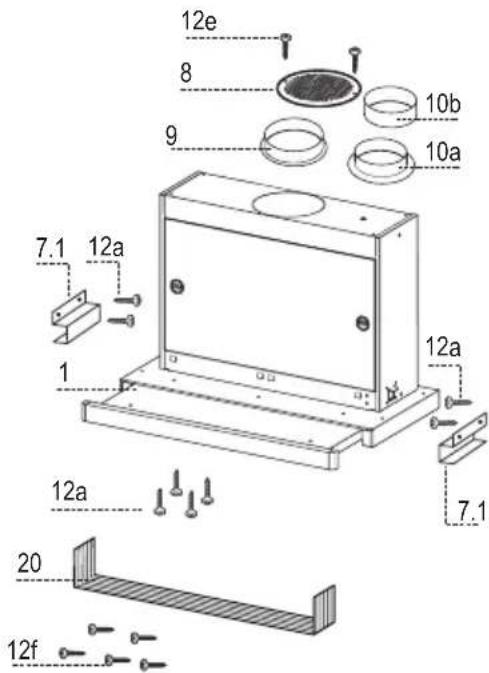

Composants

Réf. Q.té Composants de Produit

1 1 Corps Hotte equipe de: Commandes, Lumiere, Groupe Ventilateur, Filtres

81 Grille orientée Sortie de l'Air

91 Flasque 150 mm

10a 1 Flasque 120mm

10b 1 Anneau de raccord 120-125 mm

201 Profilfermeture

Réf. Q.té Composants pour l'installation

7.1 2 Brides Fixation Corps Hotte

12a 8 Vis 3,5 x 16

12e 2 Vis 2,9 x 12,7

12f 5 Vis 2,9 x 9,5

Q.té Documentation

1 Manuel d'instructions

INSTALLATION

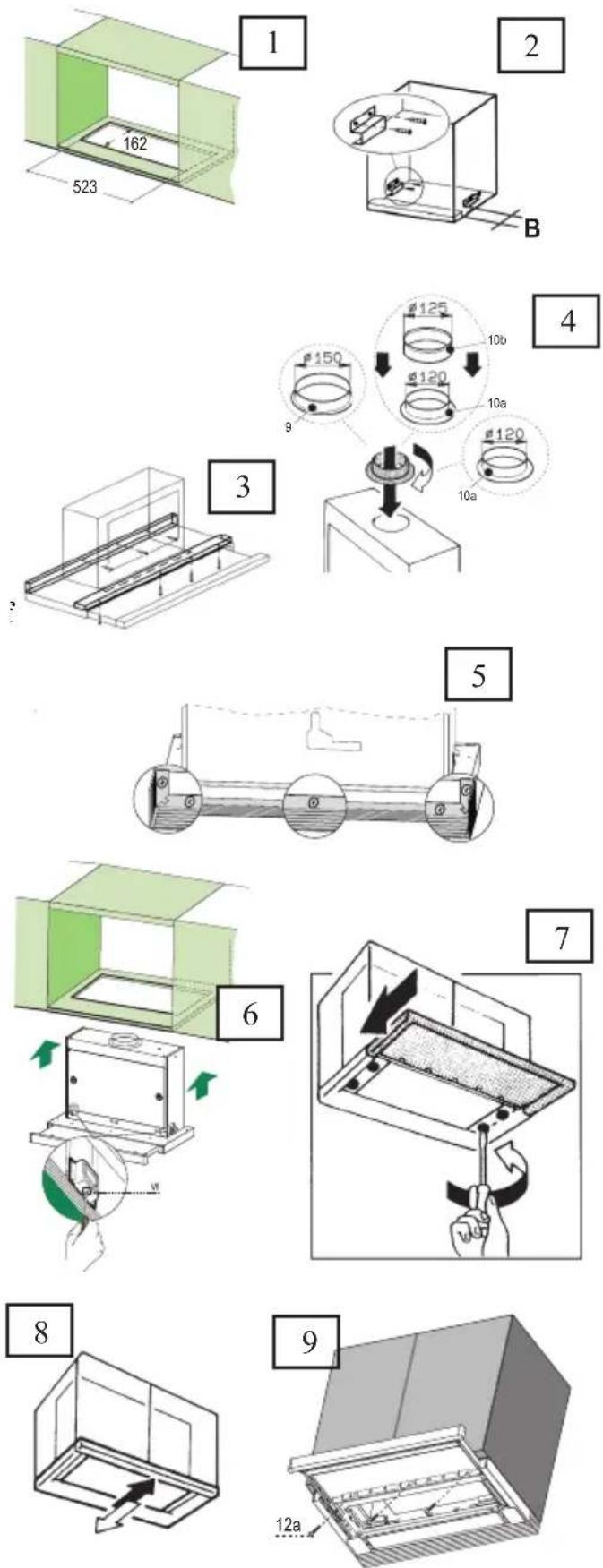

Perçage du Plan de support et Montage de la Hotte

• Il est possible d'installer la Hote directement sur le plan inférieur des Armoires murales (650 mm. min. par rapport aux Plaques de Cuisson), à l'aide des Supports lateraux par encliqueiture.
• Percer une ouverture (emboîtage) sur le plan inférieur de l'Armoire murale, comme indiqué. (fig.1)
• Dans le cas où vous utilisez une armoire sans fond, appliquez les deux cornières de fixation (fig.2) à une distance B de minimum 30 et maximum 60~mm .
• Avant de proceder au montage de la hotte, il faut enlever les protections transport en bois vissees sur la partie inférieure et sur la carrosse-rie de la hotte. (fig.3)
• Selon la base du diamètre de sortie de l'air choi-si, insérer la flasque correcte dans le trou supé-rieur de sortie de l'air. (fig.4)
• Visser le profil de fermeture 20 sur la partie arrête de la hotte, en utilisant les vis 12f (2,9 x 9,5) fournies avec l'appareil. (fig.5)
  Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse l'un après l'autre, en intervenant sur les crochets spécialement prevus.
• Fermer le chariot aspirant.
• Insérer la Hotte jusqu'à accrocher les Supports lateraux par encliquetage. (fig.6)
  Sortir le chariot aspirant.
• Bloquer définitivement la piece, en serrant les Vis Vf depuis le dessous de la Hotte. (fig.6)
• Si nécessaire, effectuer des ajustements du corps porte-filtres tout entier, puis suivre les instructions suivantes:
• Desserrer les quatre vis de réglage Vr et re-fermer le chariot. (fig.7)
• Déplacer le corps porte-filtres tout entier, jusqu'à-obtenir l'alignement souhaite de l'ar-moire murale. (fig.8)
• Toujours en maintainant bloqué le corps de la hotte, sorting le chariot et bloquer à nouveau les vis de réglage. (fig.7)
• Maintenant il est possible de fixer définitive-ment la hotte contre l'armoire murale en utilisant les quatre vis 12a (3,5 x 16) fournies avec l'appareil. (fig.9)
• Remonter les Filtres anti-graisse.
  Sortir le chariot aspirant.

CONNEXIONS

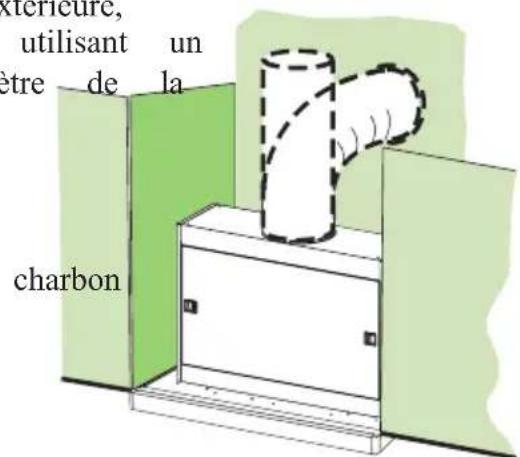

SORTIE DE L'AIR EN VERSION EVACUATION

En cas d'installation en version evacuation exterieure, brancher la hotte à la tuyauterie de sortie utilisant un tube rigide ou flexible avec le même diamètre de la flasque precedemment installée.

Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
- Retirer les éventuels filtrés anti-odeur au actif.

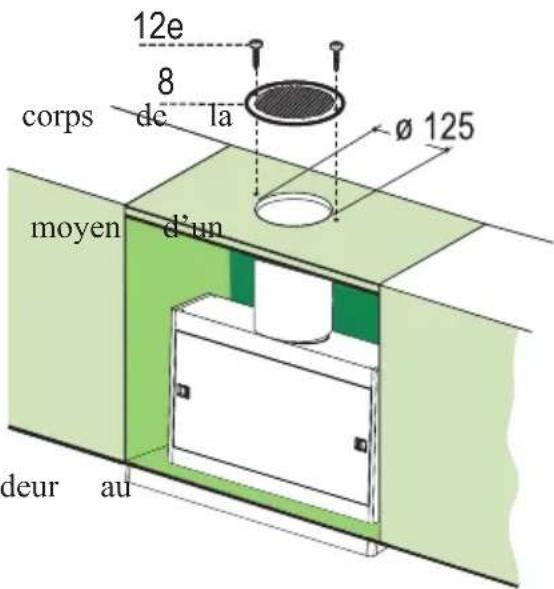

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de 125 mm . sur l'eventuelle Tablette, qui se trouve au-dessus de la Hotte.
• Insérer le flasque 10a sur la sortie du hotte.
• Connecter la Flamque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au tuvau rigide ou flexible de 120 mm .
  Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
  Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 12,7) fournies avec l'ap-pareil.
  S'assurer de la presence des filtrres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .

UTILISATION

Les différentes fonctions de la hotte sont activées automatiquement avec l'ouverture du tiroir. Pour arrêter les fonctions selectionnées il suffit de fermer le tiroir.

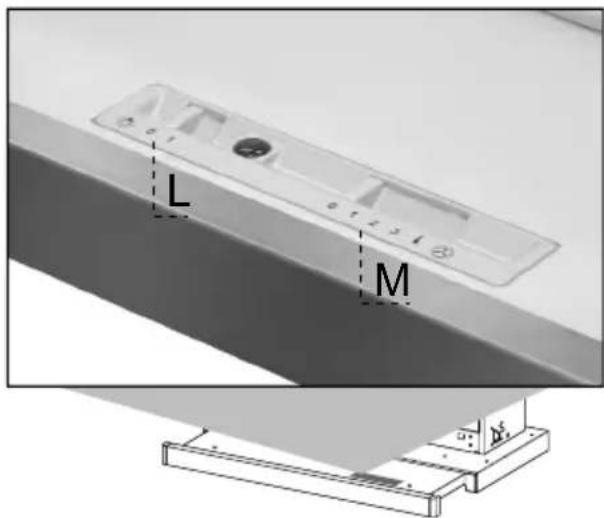

TOUCHE FUNCTIONS

L Lumieres Allume et eteint I'clairage.
M Moteur Allume et eteint le moteur aspiration

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

3.	Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.
i.	Vitesse turbo, cette vitesse est conseillée pour de grandes émissions de va-peurs de cuisson.

ENTRETIEN

FILTRES ANTI-GRAISSE

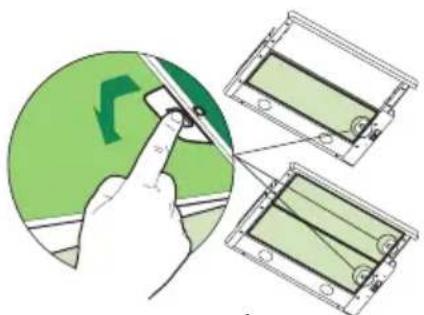

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.
  Sortir le chariot aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifique prévus.
• Laver les Filtres en évitant de les plier, puis laisser secher avant de les remonter(L'éventuel changement de couleur de la surface

du filtré, qui pourrait survenir au cours du temps, solument pas préjudice à l'efficacité de celui-ci.).

• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le chariot aspirant.

ne porte ab-

FILTRES ANTI-ODEUR (VERSION RECYCLAGE)

REEMPLACEMENT Filtre AU CHARBON ACTIF

• Les filtres ne peuvent pas etre laves ni regenerés; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus sou-vent, en cas d'emploi particulièrement intense.
  Sortir le chariot aspirant.
  Retirer les Filtres Anti-graisse.

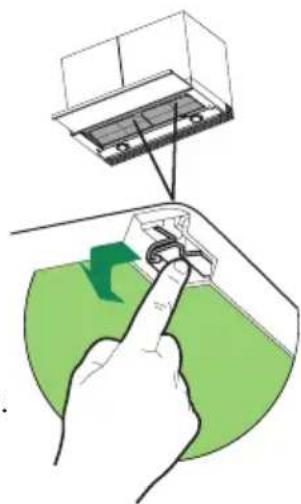

• Retirer le Filtre anti-odeur au Charbon actif sature, en interve-nant sur les crochets spécialement prevus.
• Mettre le nouveau Filtre en l'accrochant bien en place.
  Remonter les Filtres anti-graisse.
  Refermerle chariot aspirant.

ECLAIRAGE

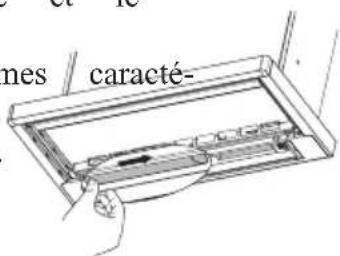

• Retirer les étaux métalliques qui fixent le plafonnier en
  Faire glisser le plafonnier en verre sur un cote l'extrémité opposée. Abaiser légerement l'extrémite li faire glisser jusqu'à le libreter totalement.
• Remplacer la lampe par une nouvelle avec les mêmes caractéristiques.
• Remonter le plafonnier en verre dans la sequence inverse.
