BEDIENUNGSANLEITUNG DF 7290 M AEG-ELECTROLUX

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist mög- lich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

FÜR DEN KÜCHENMÖBEL-MONTEUR

• DerHerstellerhaftetnichtfürSchäden,dieaufeinefehlerhafteundunsachgemä- ße Montage zurückzuführen sind.

• DerminimaleSicherheitsabstandzwischenKochmuldeundHaubemuss650mm betragen(einigeModellekönnenaneinergeringerenHöheinstalliertwerden,be- ziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).

• Prüfen,ob die Netzspannung mit demWertauf dem im Haubeninnerenange- brach-ten Schild übereinstimmt.

• DasAbluftrohrderHaubemussbeiAbluftbetriebeinenDurchmesservonMindes- tens120mmaufweisen.DieAbluftstreckemusssokurzwiemöglichsein.

• DieHaubedarfnichtineinenRauch-oderAbgasschornsteineingeleitetwerden.

• DergemeinsamegefahrloseBetriebvonkamingebundenenGerätenundDunstab- zugshaubenistnurgewährleistet,wennRaumund/oderWohnungdurcheinege- eigneteZuluftöffnungvonca.500-600cm2vonaußenbelüftetsind.

• DieDunstabzugshaubeistausschließlichzumEinsatzimprivatenHaushaltund zurBeseitigungvonKüchengerüchenvorgesehen.

• UnsachgemäßerEinsatzderHaubeistzuunterlassen.

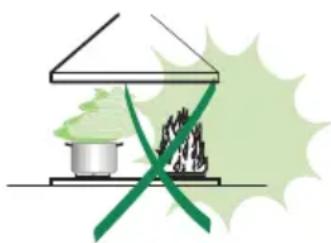

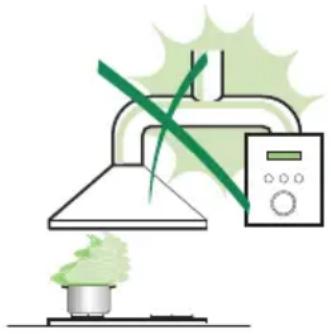

• KochstellenmüssenbeiBetriebstetsabgedecktsein.Unbedingtzuvermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.

• FrittiergerätemüssenwährenddesGebrauchsstetsbeaufsichtigtwerden:über- hitz-tes Öl kann sich entzünden.

• KeineambiertenSpeisenunterderAbzugshaubezubereiten:Brandgefahr.

• DiesesGerät darf nicht vonPersonen,auchKindern, mit verminderten psychi- schen,sensorischenundgeistigernFähigkeiten,odervonPersonenohneErfah- rungundKenntnissebenutztwerden,sofernsienichtvonfürihreSicherheitver- antwortlichenPersonenbeaufsichtigtundbeimGebrauchdesGerätsangeleitet werden.

• KinderdürfensichnichtunbeaufsichtigtinderNähedesGerätsaufhaltenundauf keinenFallmitdemGerätspielen. WARTUNG

• BevorWartungsarbeitendurchgeführtwerden,mussdieStromzufuhrzurHaube unterbrochenwerden,indemderSteckergezogenoderderHauptschalterabge- schaltetwird.

• BeiderFilterwartungmüssendievomHerstellerempfohlenenZeiträume zum Aus-tauschenderFiltergenauestenseingehaltenwerden(Brandgefahr).

• Zur Reinigung der Haubenäche empfehlen wir ein feuchtes Tuch und mildes Spülmittel. DasSymbol aufdemProduktoderseinerVerpackungweistdaraufhin,dassdiesesProduktnichtalsnormalerHaushaltsabfallzubehandeln ist,sondernaneinemSammelpunktfürdasRecyclingvonelektrischenundelektronischenGerätenabgegebenwerdenmuss.DurchIhrenBeitrag zumkorrektenEntsorgendiesesProduktsschützenSiedieUmweltunddieGesundheitIhrerMitmen-schen.UmweltundGesundheitwerden durchfalschesEntsorgengefährdet.WeitereInformationenüberdasRecyclingdiesesProduktserhaltenSievonIhremRathaus,IhrerMüllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.4

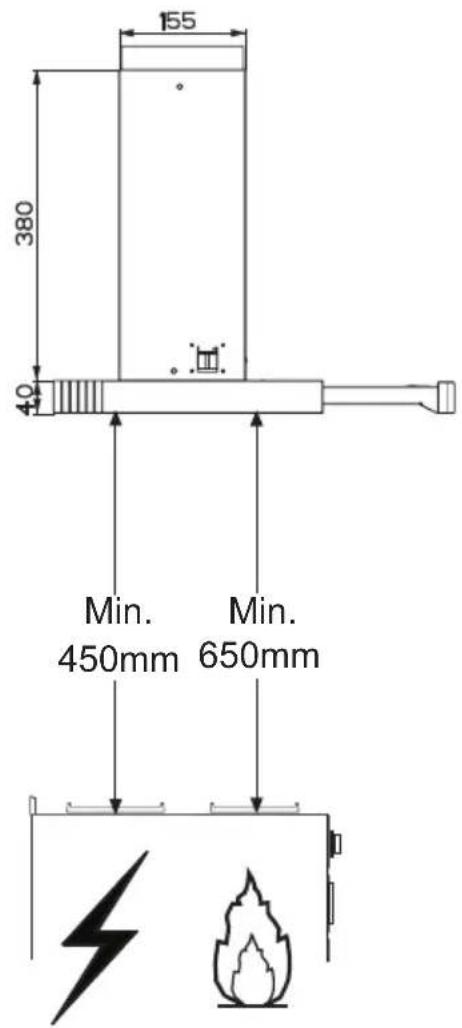

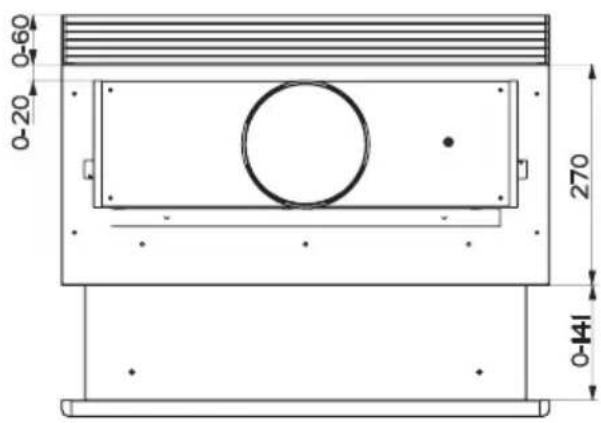

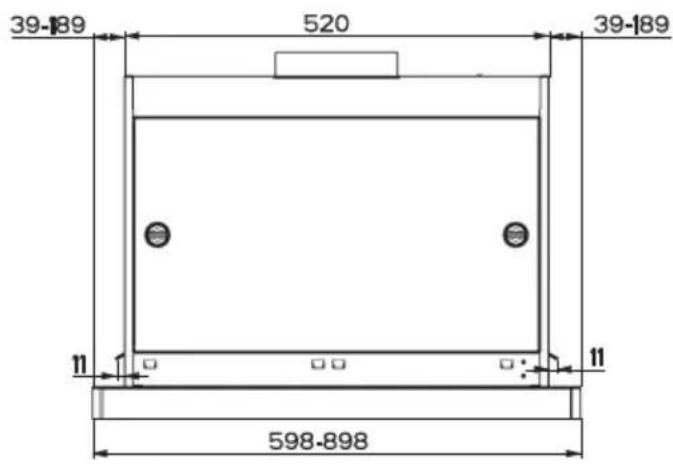

CHARAKTERISTIKEN Platzbedarf

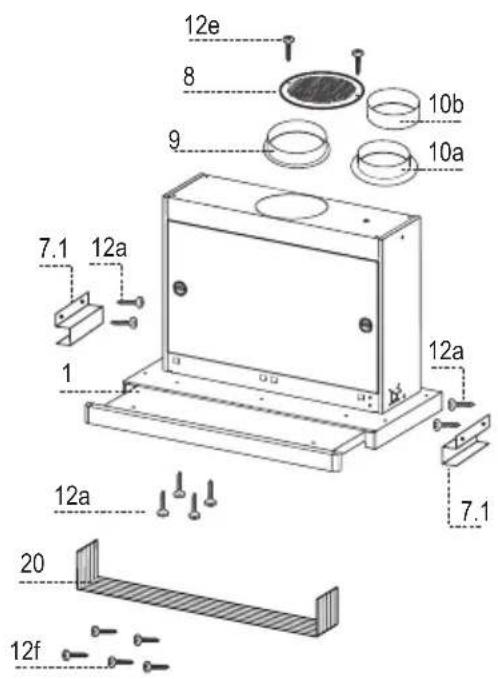

Komponenten Pos. St. Produktkomponenten 1 1 HaubenkörpermitSchaltern,Beleuchtung,Gebläse- gruppe,Filter 8 1 Luftleitgitter Luftaustritt 9 1 Anschlussanschø150mm 10a 1 Anschlussanschø120mm 10b 1 ReduzierstutzenØ120-150mm 20 1 Abdeckprol Pos. St. Montagekomponenten

7.1 2 BefestigungsbügelHaubenkörper

12a 8 Schrauben3,5x16 12e 2 Schrauben2,9x12,7 12f 5 Schrauben2,9x9,5 St. Dokumentation 1 Bedienungsanleitung 12e

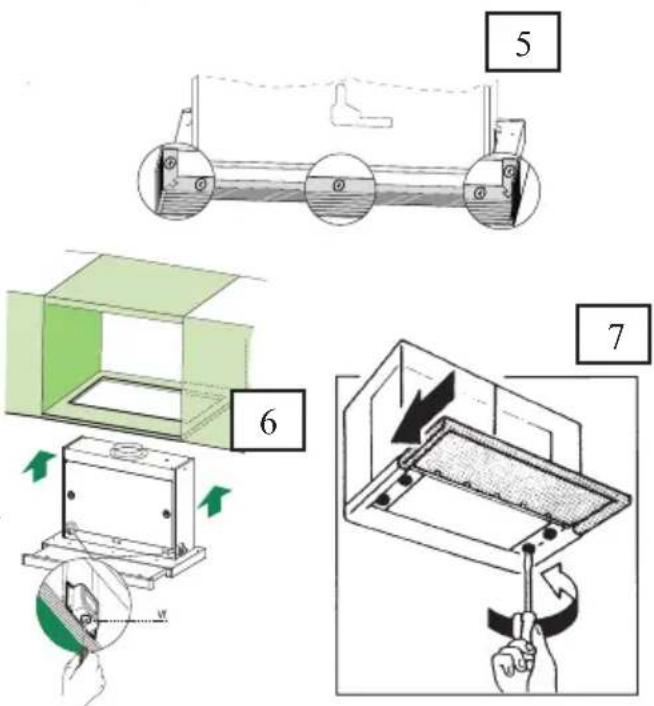

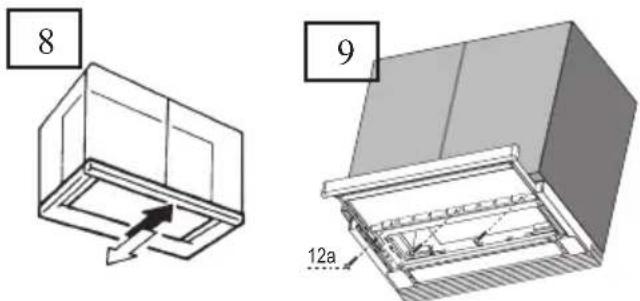

MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube

• DieHaubekanndirektanderUnterseitederHänge- schränke(mindestens650mmvonderKochmulde entfernt)mitseitlichenSchnapphal-terungenxiert werden.

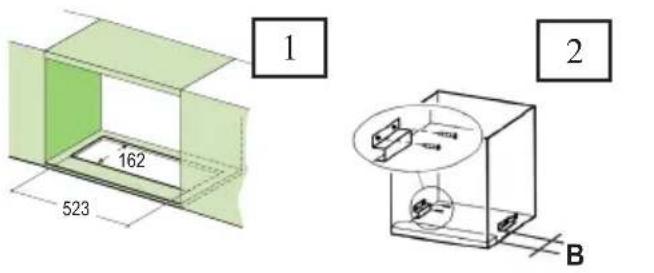

• AnderUnterseitedesHängeschranks,wieinder Abbildunggezeigt,eineÖffnunganbringen.(Abb.1)

• SoferneinSchrankohneUnterbodenbenutztwer- densoll,sinddieverzinktenHaltewinkelmiteinem AbstandBvon30bis60mmanzubrin-gen.(Abb.2)

• VordemEinbaumüssendiealsTransportsiche-rung aufdemSchirmgeschraubtenHolzleistenabgenom- menwerden.(Abb.3)

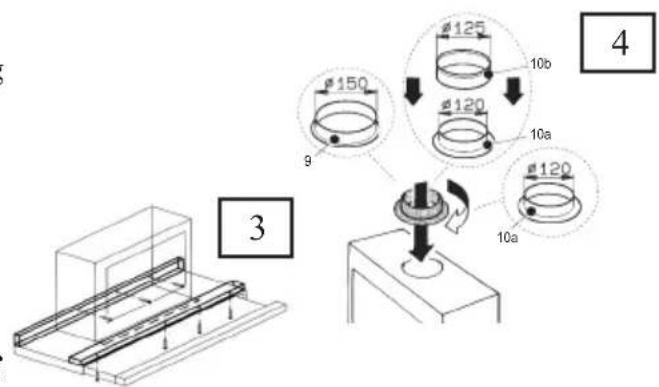

• JenachDurchmesserdesgewähltenLuftaus-tritts denpassendenFlanschindieobereAb-luftöffnung einsetzen.(Abb.4)

• DasAbschlussprol20anderRückseitederHaube mitdenbeiliegendenSchrauben12f(2,9x9,5)xie- ren.(Abb.5)

• DenherausziehbarenWrasenleitschirmöffnen.

• DieFettlternacheinanderentnehmen,indemdie entsprechendenHaltevorrichtungengelöstwerden.

• DenherausziehbarenWrasenleitschirmwieder schließen.

• DieHaubeeinschieben,bisdieseitlichenHalte- rungeneinschnappen.(Abb.6)

• DenherausziehbarenWrasenleitschirmöffnen.

• DieHaubevonuntenhermitdenSchraubenVf- xieren.(Abb.6)

• Fallserforderlichk,dasunterTeilwienachste-hend beschriebenausrichten:

• DievierEinstellschraubenVrlockernunddenWra- senleitschirmwiederschließen.(Abb.7)

• DengesamtenunterenKorpusverschieben,biser aufdenOberschrankausgerichtetist.(Abb.8)

• DenHaubenkörperfesthalten,denWrasen-leit- schirmsöffnenunddieEinstellschraubenfestziehen. (Abb.7)

• NunkanndieHaubeamOberschrankmitdenvier beiliegendenSchrauben12a(3,5x16)xiertwer- den.(Abb.9)

• DieFettlterwiedermontieren.

• DenherausziehbarenWrasenleitschirmwieder schließen

MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube

• Die Haube kann direkt an der Unterseite der Hängeschränke (mindestens 650 mm von der Kochmulde entfernt) mit seitlichen Schnapphal- terungen fixiert werden.

• An der Unterseite des Hängeschranks, wie in der Abbildung gezeigt, eine Öffnung anbringen. (Abb.1)

• Sofern ein Schrank ohne Unterboden benutzt werden soll, sind die verzinkten Haltewinkel mit einem Abstand B von 30 bis 60 mm anzubrin- gen. (Abb.2)

• Vor dem Einbau müssen die als Transportsiche- rung auf dem Schirm geschraubten Holzleisten abgenommen werden. (Abb.3)

• Je nach Durchmesser des gewählten Luftaus- tritts den passenden Flansch in die obere Ab- luftöffnung einsetzen. (Abb.4)

• Das Abschlussprofil 20 an der Rückseite der Haube mit den beiliegenden Schrauben 12f (2,9x9,5) fixieren. (Abb.5)

• Den herausziehbaren Wrasenleitschirm öffnen.

• Die Fettfilter nacheinander entnehmen, indem die entsprechenden Haltevorrichtungen gelöst werden.

• Den herausziehbaren Wrasenleitschirm wieder schließen.

• Die Haube einschieben, bis die seitlichen Halte- rungen einschnappen. (Abb.6)

• Den herausziehbaren Wrasenleitschirm öffnen.

• Die Haube von unten her mit den Schrauben Vf fixieren. (Abb.6)

• Falls erforderlichk, das unter Teil wie nachste- hend beschrieben ausrichten:

• Die vier Einstellschrauben Vr lockern und den Wrasenleitschirm wieder schließen. (Abb.7)

• Den gesamten unteren Korpus verschieben, bis er auf den Oberschrank ausgerichtet ist. (Abb.8)

• Den Haubenkörper festhalten, den Wrasen- leitschirms öffnen und die Einstellschrauben festziehen. (Abb.7)

• Nun kann die Haube am Oberschrank mit den vier beiliegenden Schrauben 12a (3,5 x 16) fixiert werden. (Abb.9)

• Die Fettfilter wieder montieren.

• Den herausziehbaren Wrasenleitschirm wieder schließen

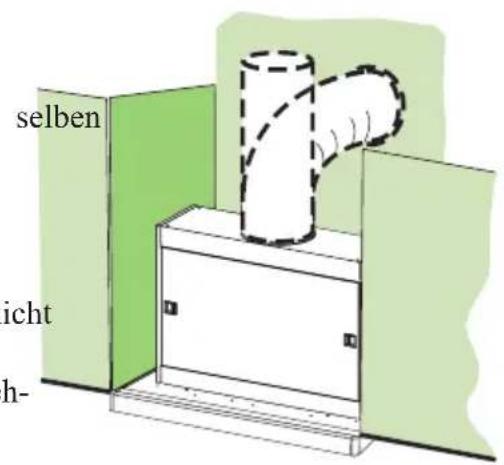

ANSCHLUSS BEI ABLUFTBETRIEB

FürdieInstallationderHaubeimAbluftbetriebmit Hil-fe eines Rohres oder Schlauches vom selben Durch-messerwiederzuvorinstallierteFlansch(ø 150mm,ø125mmoderø120mm)amGebläse- austrittsstutzenanschließen.

• DasRohrmitgeeignetenRohrschellenxieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

• Eventuell vorhandene Aktivkohlelter entneh- men.

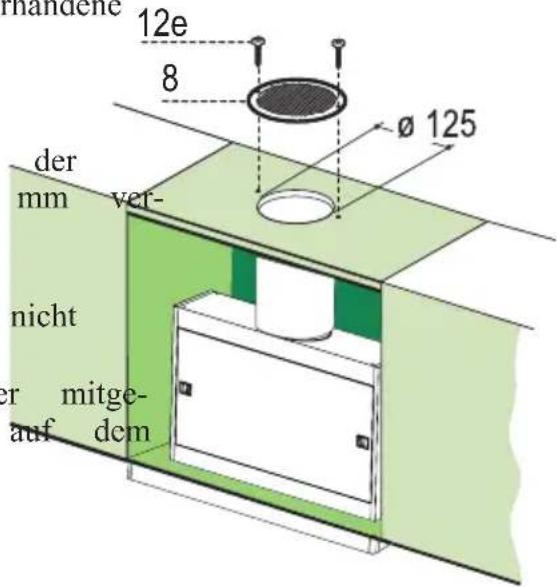

ANSCHLUSS BEI UMLUFTBETRIEB

• In das eventuell über der Haube vorhandene BordeinLochø125mmbohren.

• Den Flansch 10a am Haubenaustritt anbrin- gen.

• Den Flansch beim Luftaustritt oberhalb der Haube mit Rohr oder Schlauch ø120 mm ver- binden.

• DasRohrmitgeeignetenRohrschellenxieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

• DasLuftleitgitter8 mit Hilfe von 2 der mitge- lieferten Schrauben 12e (2,9 x 12,7) auf dem Hängeschrank.

• Sicherstellen,dassderAktivkohleltereingesetzt ist 12e

• BeiAnschlussderHaubeandasStromnetzmusseinzweipoligerSchaltermiteinemÖffnungsweg vonmindestens3mmzwischengeschaltetwerden.8

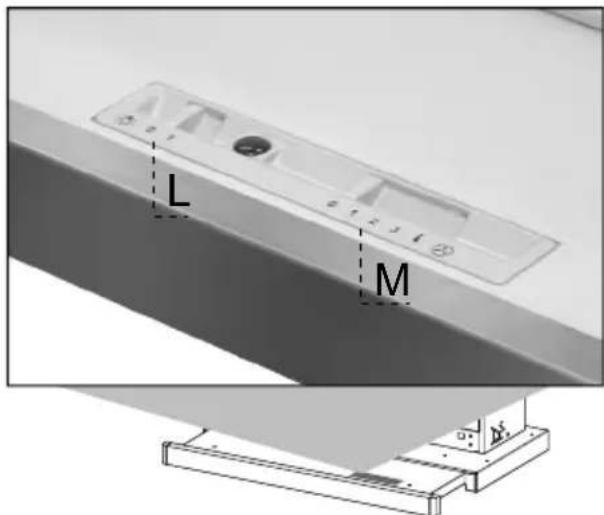

BEDIENUNG DieverschiedenenFunktionenwerdenautomatischbeimAusziehendesWrasenleitschirmseingschal- tet.UmdieFunktionenwiederauszuschalten,denWrasenleitschirmeinschieben. SCHALTER FUNKTION L Beleuchtung Schaltet die Beleuchtung ein und aus M Motor Schaltet den Gebläsemotor ein und aus

1. kleinste Gebläsestufe, diese Stufe ist für den geräuscharmen

Dauerbetrieb der Haube bei geringer Wrasenentwicklung auf dem Kochfeld geeignet.

2. mittlere Gebläsestufe, eignet sich durch das gute Verhältnis

zwischen Geräuschentwicklung und Luftförderleistung für die meisten Kochsituationen.

3. höchste Gebläsestufe, eignet sich für starke Wrasenentwicklung

auf dem Kochfeld, auch über längere Zeit hin.

i. Intensivstufe. Bei sehr starker Wrasenentwicklung auf dem Kochfeld

• DieFilterkönnenimGeschirrspülergereinigtwerdenundmüssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiverNutzung,häugergereinigtwerden.

• DenWrasenleitschirm herausziehen.

• DieVerriegelungdesFettlterszuerstnachhinten,dannnachunten herausnehmen.

• Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65°C, reinigen und vor dem Wiedereinsetzen trocknen lassen, dabei nicht knicken. (Eine eventuelle Verfärbung der Filteroberäche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)

• Die Filter wieder einsetzen, dabei darauf achten, dass die Ver- riegelungsichtbarist.

• DenWrasenleitschirm wieder einschieben. GERUCHSFILTER (UMLUFTVERSION)

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• DieFilterlassensichnichtreinigenoderregenerierenundmüssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiverNutzung,häugerersetztwerden.

• DenWrasenleitschirm herausziehen.

• DieFettlterentnehmen

• DieentsprechendenHakenlösenunddengesättigtenAktivkohlelter entnehmen.

• DieMetallfettlterwiedermontieren.

• DieFettlterwiedereinsetzen.

• DenWrasenleitschirm wieder einschieben. Beleuchtung

AUSWECHSELN DER LAMPEN

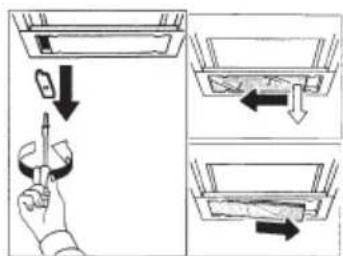

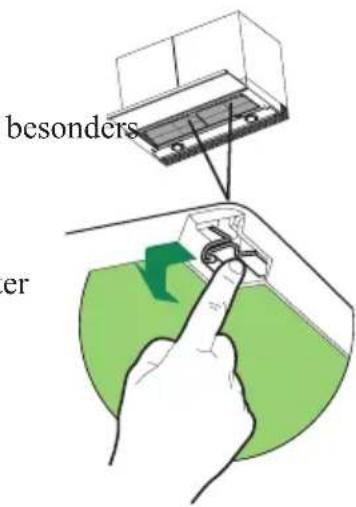

Leuchtstofampe zu 11 W.

• DieMetallklemmenentfernen,diediegläserneLampenabde- ckunghalten.

• DiegläserneLampenabdeckungzurSeitegleitenlassen,bis diegegenüberliegendeSeitefreiliegt.DiefreieSeiteleicht nachuntenziehenunddieLampenabdeckungzurSeitegleiten lassen,bisdieBeleuchtungganzfreiliegt.

• DieLampedurcheineneuemitdenselbenEigenschaftenerset- zen.

• DiegläserneLampenabdeckunginumgekehrterReihenfolge wiederanbringen.10
