63Merci d'avoir choisi ce produit AEG. Nous l'avons créé pour vous offrir la meilleure performance pour une longue durée, avec des technologies innovantes qui vous simplifient la vie - autant de caractéristiques que vous ne trouverez pas sûrement pas sur d'autres appareils. Veuillez prendre quel- ques instants pour lire cette notice afin d'utiliser au mieux votre appareil.

ACCESSOIRES ET CONSOMMABLES

Dans la boutique en ligne d'AEG, vous trouverez tout ce qu'il vous faut pour que vos appareils AEG fonctionnent parfai- tement. Sans oublier une vaste gamme d'accessoires conçus et fabriqués selon les critères de qualité les plus élevés qui soient, des articles de cuisine spécialisés aux range-couverts, des porte-bouteilles aux sacs à linge délicats..

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.. INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.

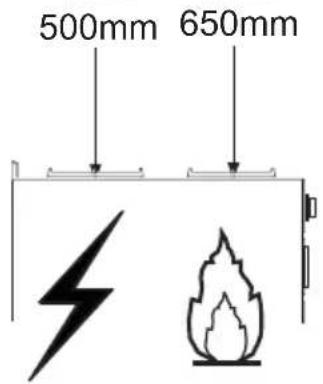

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se re-porter aux paragraphes « Encombrement » et « Installation »).

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette appo- sée à l’intérieur de la hotte.

• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’instal- lation électrique domestique ait été effectuée conformément aux normes en vi-gueur.

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

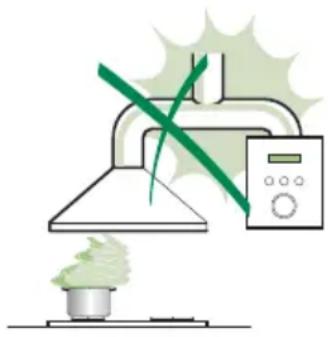

• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une com- bustion tel que (Chaudière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est in- stallée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouver-ture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.

• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.

• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. ENTRETIEN

• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Ri- sque d’incendie).

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et déter- sif liquide neutre Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recy-clage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correc-tement, vous favorisez la préven- tion des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau muni-cipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.FR - CARACTERISTIQUES

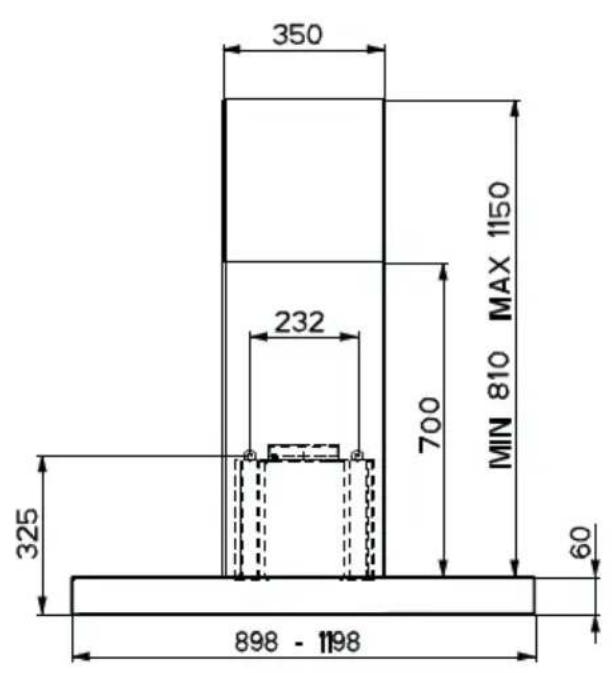

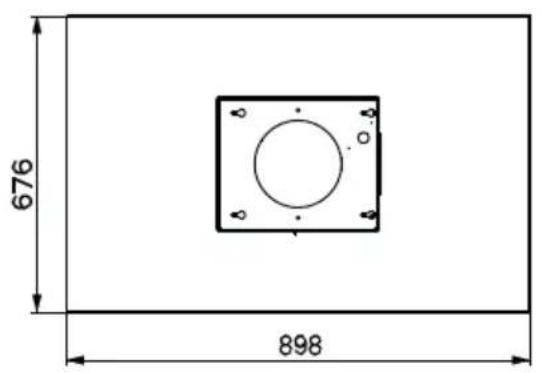

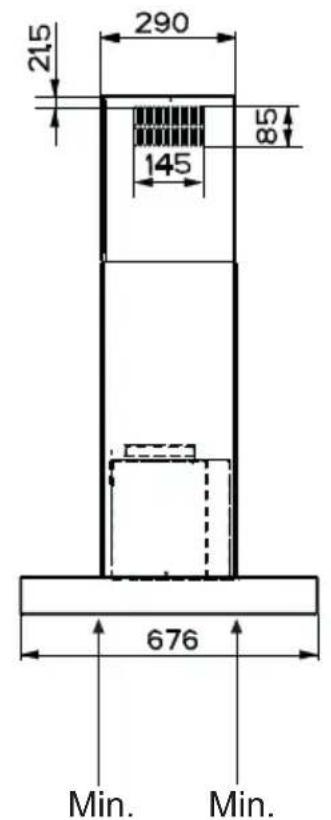

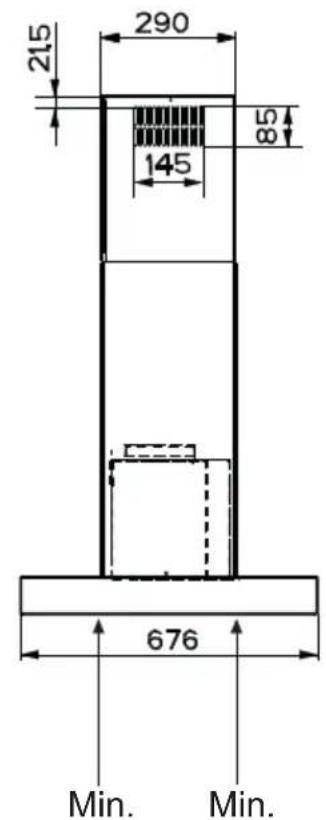

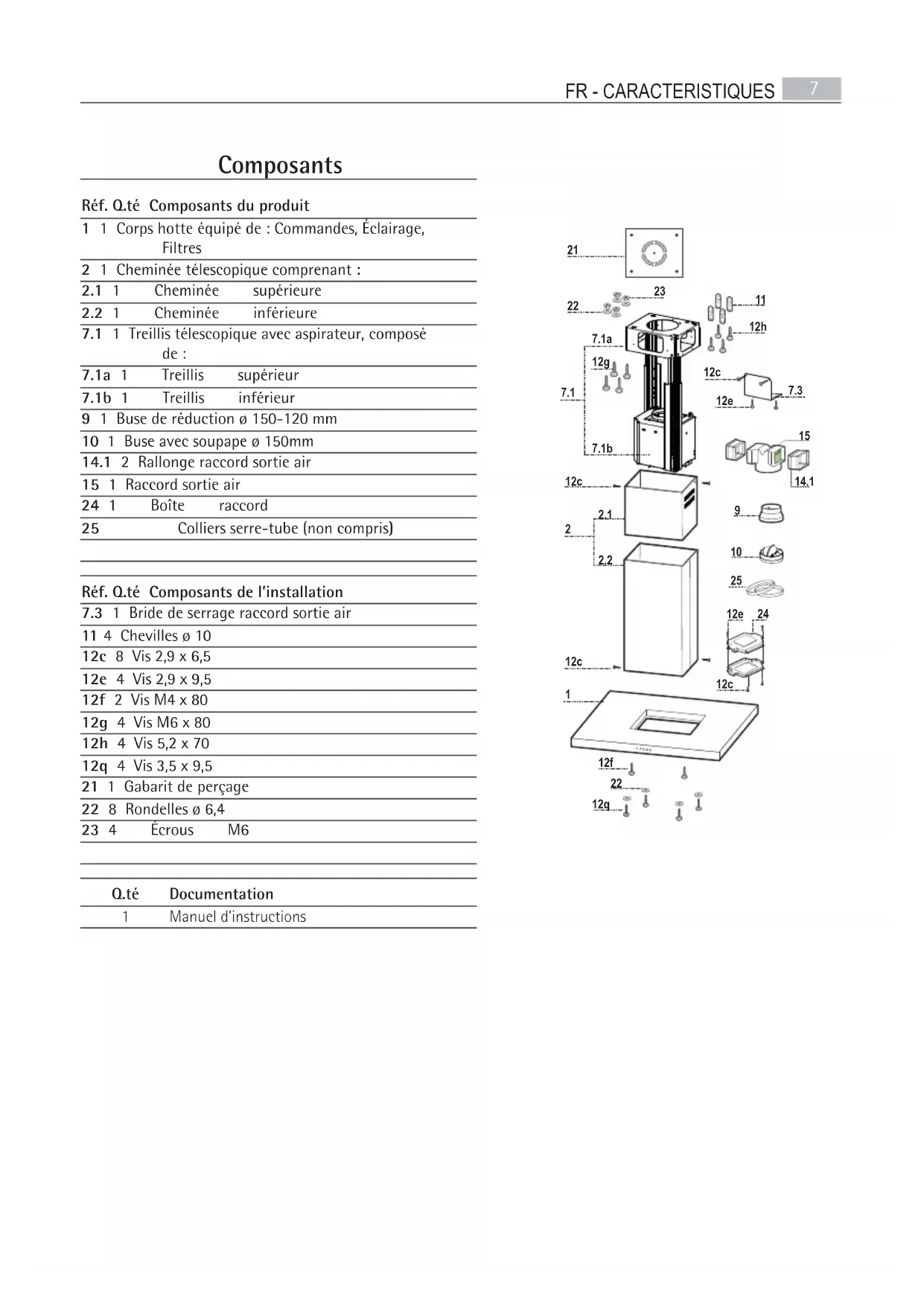

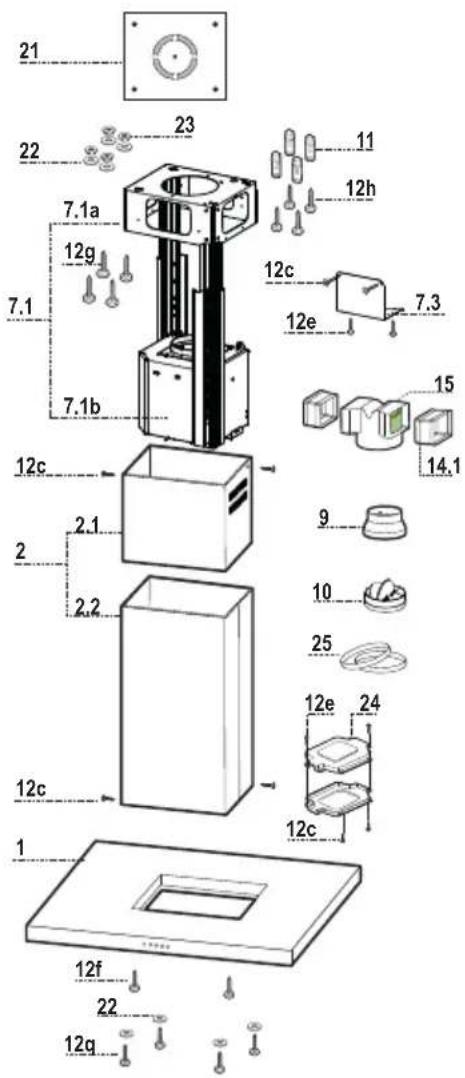

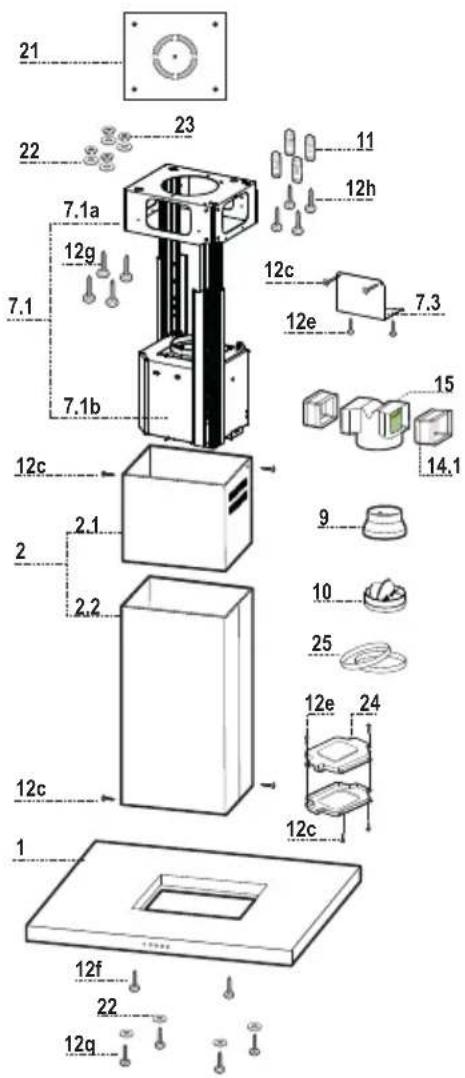

Composants Réf. Q.té Composants du produit 1 1 Corps hotte équipé de : Commandes, Éclairage, Filtres 2 1 Cheminée télescopique comprenant :

2.1 1 Cheminée supérieure

2.2 1 Cheminée inférieure

7.1 1 Treillis télescopique avec aspirateur, composé

de : 7.1a 1 Treillis supérieur 7.1b 1 Treillis inférieur 9 1 Buse de réduction ø 150-120 mm 10 1 Buse avec soupape ø 150mm

14.1 2 Rallonge raccord sortie air

15 1 Raccord sortie air 24 1 Boîte raccord 25 Colliers serre-tube (non compris) Réf. Q.té Composants de l’installation

7.3 1 Bride de serrage raccord sortie air

INSTALLATION Perçage du mur et fixation des équerres

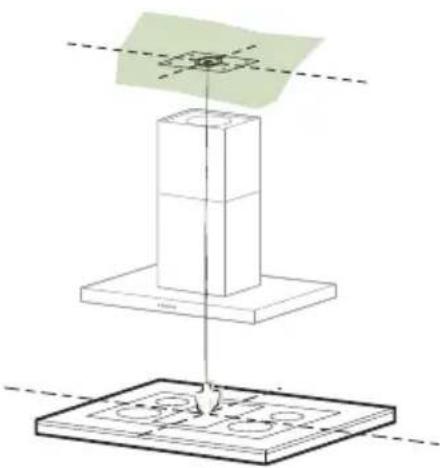

• À l’aide d’un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuis- son.

• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l’appareil, en faisant coïn- cider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.

• Marquer les centres des Trous du Gabarit.

• Percer les trous qui ont été marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20 mm: ø 10 mm (insérer immédiatement les Chevilles 11 fournies avec l’appareil).

• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.

• Étagère en Bois: ø 7 mm.

• Passage du Câble électrique d’Alimentation: ø 10 mm.

• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d’Éva- cuation Externe.

• Visser deux vis en les croisant et en laissant 4-5 mm. de distance par rapport au plafond:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l’appareil.

• pour Briques percées, ayant une épaisseur résistante de 20 mm. environ, utiliser les Vis 12h, fournies avec l'appareil.

• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l’appareil.

• pour l’Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l’appareil

• Dévisser les deux vis qui fixent la cheminée infé- rieure et sortir cette dernière du treillis (depuis la par-tie inférieure).

• Dévisser les deux vis qui fixent la cheminée supé- rieure et sortir cette dernière du treillis (depuis la par-tie supérieure). Si l’on souhaite régler la hauteur du treillis, effectuer les opérations suivantes:

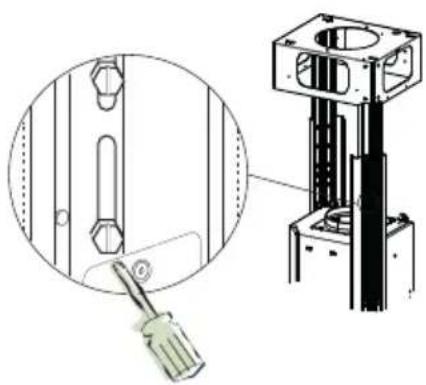

• Dévisser les vis métriques qui unissent les deux co- lonnes, qui se trouvent sur les côtés du treillis.

• Régler la hauteur souhaitée du treillis et revisser les vis qui ont été précédemment retirées.

• Insérer la cheminée supérieure depuis le haut et la laisser libre sur le treillis.

• Soulever le treillis, encastrer les oeillets sur les vis et faire coulisser jusqu’à la butée;

• Serrer les deux vis et visser les autres deux vis four- nies avec l’appareil; Avant de serrer définitivement les vis, il est possible d’effectuer des réglages, en déplaçant le treillis, tout en contrôlant que les vis ne sortent pas du logement de l’œillet de réglage.

• La fixation du Treillis doit être solide, en fonction du poids de la Hotte et des contraintes provoquées par les poussées latérales occasionnelles auxquel- les l’Appareil monté sera soumis. Après avoir ef- fectué la fixation, vérifier que la base soit stable, même si le Treillis est soumis à des contraintes de flexion.

• Dans tous les cas où le Plafond ne devait pas être suf-fisamment robuste en correspondance du point d’accrochage, l’Installateur devra se charger de le rendre plus solide au moyen de plaques et contre-plaques spéciales, ancrées sur les parties structurale-ment résistantes.

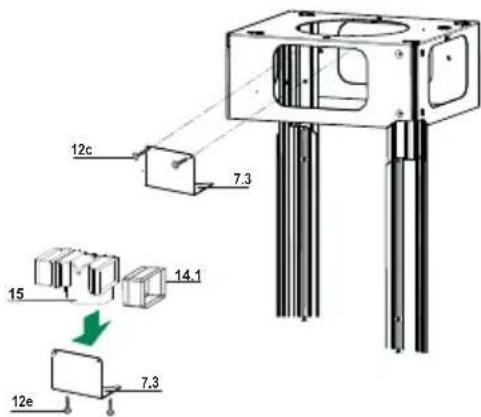

• Monter latéralement les rallonges du raccord 14.1 sur le raccord 15 ;

• Placer le raccord 15 dans l’étrier de soutien 7.3 en le fixant avec les vis ;

• Fixer l’étrier de soutien 7.3 en le fixant avec les vis à la partie supérieure.

• S’assurer que la sortie des rallonges du raccord 14.1 se trouve en face des ouvertures du conduit, aussi bien horizontalement que verticalement ;

• Raccorder le raccord 15 à la sortie du corps de hotte au moyen d’un tuyau rigide ou flexible de 150 mm de diamètre, au choix de l'installateur ;

• S’assurer de la présence du filtre anti-odeur au char- bon actif. ø 120

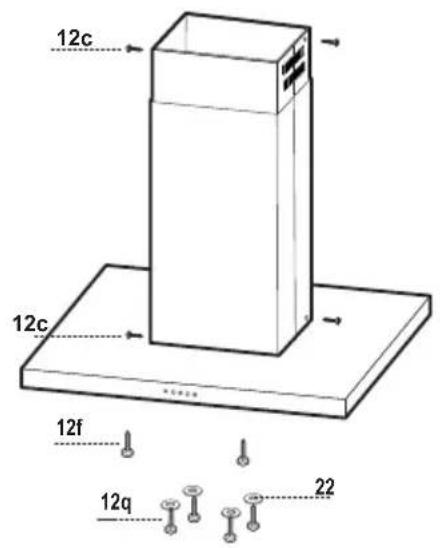

• Positionner la Cheminée supérieure et fixer cette dernière dans la partie supérieure du Treillis à l’aide de 2 Vis 12c (2,9 x 6,5) fournies avec l’appareil.

• De la même façon, positionner la Cheminée inférieu- re et fixer cette dernière dans la partie inférieure du Treillis à l’aide de 2 Vis 12c (2,9 x 6,5) fournies avec l’appareil. Avant de fixer le corps de la hotte au treillis :

• Visser à mi-course les 2 vis 12f sur la partie inférieure du treillis en position latérale en correspondance des 2 trous prévus.

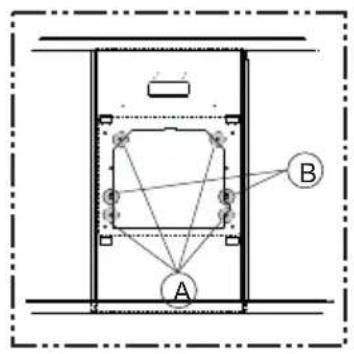

• Retirer les filtres à graisse du corps de la hotte.

• Retirer les éventuels filtres anti-odeur au charbon actif.

• Soulever le corps de la hotte et emboîter les vis 12f dans leur trou (réf.A) jusqu’en butée.

• En passant par dessous, fixer avec les 4 vis 12q et les 4 rondelles 22 fournies le corps de la hotte au treillis prévu (réf.B) et serrer définiti-vement toutes les vis BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un in-terrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Enlever les filtres à graisse (voir "Entretien") et s'as- surer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

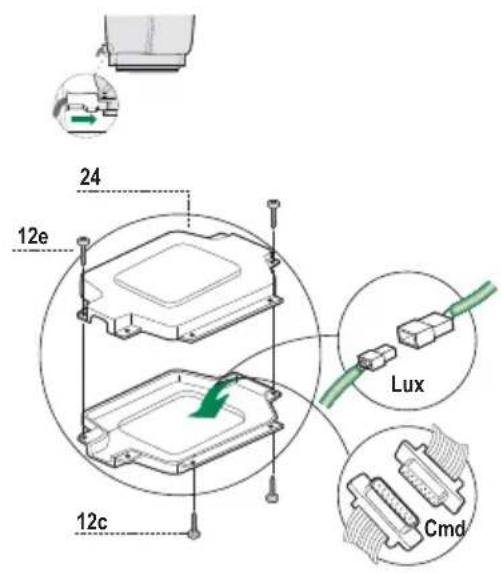

• Connecter le Connecteur des Commandes Cmd.

• Connecter le Connecteur de l’Eclairage Lux.

• Ranger les Connecteurs dans la Boîte de protection 24 en la fermant à l’aide des 2 Vis 12e (2,9 x 9,5) fournies avec l’appareil.

• Fixer la Boîte de protection au Corps de la Hotte à l’aide des 2 Vis 12c (2,9 x 6,5) fournies avec l’appa- reil.

• Pour la Version Filtrante, monter le Filtre Anti-odeur au Charbon actif.

• Remonter les Filtres Anti-graisse.

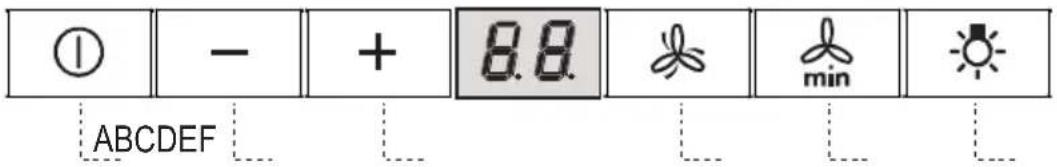

A Affiche la vitesse program- mée. Branche et débranche le moteur d’aspiration B Affiche la vitesse program- mée. Diminue la vitesse du moteur V3→V2→V1 C Affiche la vitesse program- mée. Augmente la vitesse du moteur V1→V2 → V3 D Affiche HILe point clignote Démarre la vitesse maximum d’aspiration. Après 5 minutes, elle retourne auto- matiquement à la vitesse précédemment programmée. Pour la débrancher, vous pouvez aussi appuyer une nouvelle fois sur la touche (clignotement du point décimal central de l’afficheur). E Affiche le temps restant avant le débranchement de la hotte (countdown) et la vitesse programmée. Le point en bas à droite clignote. Active le débranchement automatique différé (Delay) de l’appareil, selon la vitesse de fonctionnement programmée: Vitesse 1 → delay 20 minutes Vitesse 2 → delay 15 minutes Vitesse 3 → delay 10 minutesPour changer le delay proposé, appuyer en succession sur la touche et sélectionner une des options disponibles (5, 10, 15, 20, 25 et 30 minutes). À la fin du temps sélectionné, l’appareil s’éteint automatiquement. Pour désactiver cette fonction, appuyer sur la touche et faire défiler les options jusqu’à 0, ou bien éteindre le moteur. F Branche et débranche l’éclairage du plan de cuisson Affiche F Signale la nécessité de laver les filtres à graisse métalliques. L’alarme entre en fonction après 100 heures de travail effectif de la hotte. La signalisation n’est visible que lorsque le moteur est éteint.Réinitialisation alarme :Éteindre le moteur et appuyer sur la touche D pendant environ 3 secondes jusqu’à ce que l’afficheur s’éteigne. Affiche C Signale la nécessité de remplacer les filtres à charbon actif, ainsi que de laver les filtres à graisse métalliques. L’alarme entre en fonction après 200 heures de travail effectif de la hotte. La signalisation n’est visible que lorsque le moteur est éteint.Pour activer cette signalisation, suivre la marche indiquée à la section entretien du filtre à charbon actif.Réinitialisation alarme :Éteindre le moteur et appuyer sur la touche D pendant environ 3 secondes jusqu’à ce que l’afficheur s’éteigne. A B C D E FFR - ENTRETIEN

ENTRETIEN Filtres à graisse métalliques Ils sont lavables même en lave-vaisselle et doivent être lavés chaque fois que le symbole F s’affiche ou environ tous les 2 mois ou plus souvent même, en cas d’utilisation particulièrement intensive. Rétablissement du signal d’alarme

• Eteint les lumières et le moteur d’aspiration.

• Appuyer sur la touche D jusqu’à ce que l’afficheur s’éteigne. Nettoyage des filtres

• Tirer sur les panneaux confort pour les ouvrir.

• Retirer les filtres, un à un, en les poussant vers la partie postérieure du groupe tout en tirant vers le bas.

• Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l’efficacité de ce dernier.)

• Remonter les filtres en faisant attention de tenir la poignée vers la partie externe visible.

Filtres anti-odeur à charbon actif (version filtrante)

• Non lavable et non régénérable, il doit être remplacé lorsque le symbole C s’affiche ou au moins tous les 4 mois. Activation du signal d’alarme

• Dans les hottes en version filtrante, activer la signalisation d’alarme saturation filtres au moment de l’installation ou par la suite.

• Appuyer sur la touche E pendant 5 secondes (Delay) jusqu’à ce que la confirmation s’affiche

• Si l’inscription C clignote 2 fois – Alarme saturation filtre à charbon actif ACTIVÉE

• Si l’inscription C clignote 1 fois – Alarme saturation filtre à charbon actif DÉSACTIVÉE.

REMPLACEMENT DU FILTRE ANTI-ODEUR AU CHARBON ACTIF Rétablissement du signal d’alarme

• Eteint les lumières et le moteur d’aspiration.

• Appuyer sur la touche D jusqu’à ce que l’afficheur s’éteigne. Changement des Filtres

• Retirer les filtres à graisse métalliques.

• Retirer le filtre anti-odeur au charbon actif saturé en agissant sur les crochets qui le tiennent en place.

• Mettre le nouveau filtre en l’accrochant bien en pla- ce.

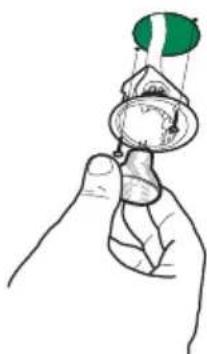

• Remonter les filtres à graisse métalliques. Eclairage REMPLACEMENT LAMPES Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.

• Extraire la Lampe du Support.

• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
