CS 5200 - Kohvimasin AEG-ELECTROLUX - Tasuta kasutusjuhend

KASUTUSJUHEND CS 5200 AEG-ELECTROLUX

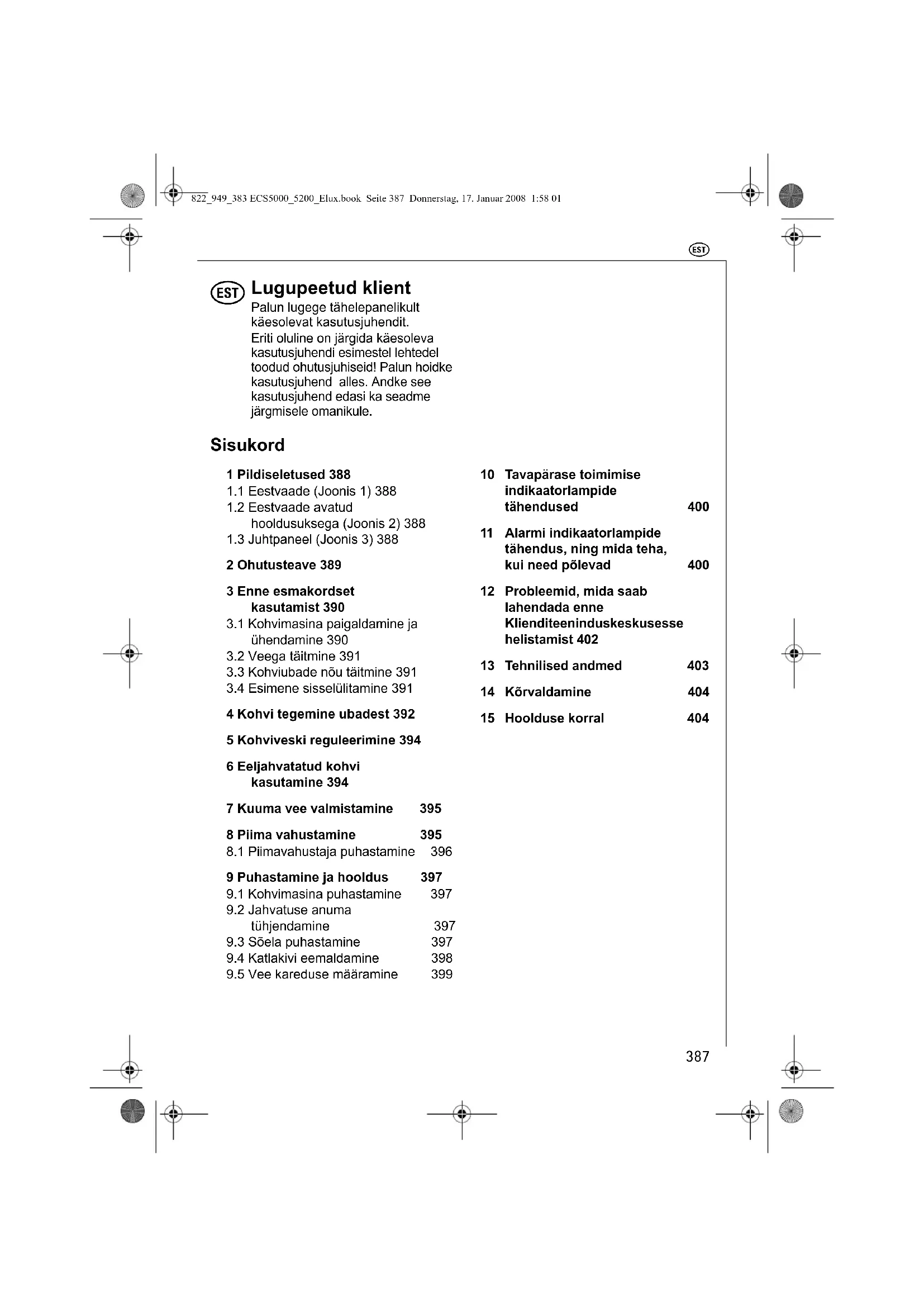

Lugupeetud klient Palun lugege tähelepanelikult käesolevat kasutusjuhendit.Eriti oluline on järgida käesoleva kasutusjuhendi esimestel lehtedel toodud ohutusjuhiseid! Palun hoidke kasutusjuhend alles. Andke see kasutusjuhend edasi ka seadme järgmisele omanikule. Sisukord 1 Pildiseletused 3881.1 Eestvaade (Joonis 1) 3881.2 Eestvaade avatud hooldusuksega (Joonis 2) 3881.3 Juhtpaneel (Joonis 3) 3882 Ohutusteave 3893 Enne esmakordset kasutamist 3903.1 Kohvimasina paigaldamine ja ühendamine 3903.2 Veega täitmine 3913.3 Kohviubade nõu täitmine 3913.4 Esimene sisselülitamine 3914 Kohvi tegemine ubadest 3925 Kohviveski reguleerimine 3946 Eeljahvatatud kohvi kasutamine 3947 Kuuma vee valmistamine 3958 Piima vahustamine 3958.1 Piimavahustaja puhastamine 3969 Puhastamine ja hooldus 3979.1 Kohvimasina puhastamine 3979.2 Jahvatuse anuma tühjendamine 3979.3 Sõela puhastamine 3979.4 Katlakivi eemaldamine 3989.5 Vee kareduse määramine 39910 Tavapärase toimimise indikaatorlampide tähendused 40011 Alarmi indikaatorlampide tähendus, ning mida teha, kui need põlevad 40012 Probleemid, mida saab lahendada enne Klienditeeninduskeskusesse helistamist 40213 Tehnilised andmed 40314 Kõrvaldamine 40415 Hoolduse korral 404822_949_383 ECS5000_5200_Elux.book Seite 387 Donnerstag, 17. Januar 2008 1:58 01

Käesolev juhend on mõeldud täisautomaatse espressomasina mudeli ECS 5000 ja ECS 5200 jaoks. Nende masinate kasutamine on sarnane. Joonis 1 ja joonis 2 kujutavad mõlemaid mudeleid. Kõigil teistel piltidel on näidatud mudel ECS 5200.

1.1 Eestvaade (Joonis 1)

A Tassisoojenduse alus B Aurunupp C Aurupihusti D Piimavahustaja E Piimavahustaja (eemaldatav) F Piimavahustaja otsik (eemaldatav) G Hooldusukse avamisnupp H Veepaak (eemaldatav) J Aluskandik (eemaldatav) K Tassialus L Kohvitila, muudetava kõrgusega M Juhtpaneel (vt Joonis 3) N Oanõu kaas O Jahvatatud kohvi keskkaas

1.2 Eestvaade avatud

hooldusuksega (Joonis 2) P Eeljahvatatud kohvi mõõtelusikas Q Mõõtelusika pesa R Eeljahvatatud kohvi lehter S Hooldusuks T Eemaldatav kohvipulbri anum U Liikuv sahtel V Sõel W Jahvatusjämeduse reguleerimisnupp X Anum kohviubade jaoks Y Tüübiplaat (seadme põhjal) Z Vedel katlakivieemaldaja ja Vee kareduse testriba

1.3 Juhtpaneel (Joonis 3)

a Kohvikoguse valiknupp (lühike, tavaline või pikk) b Jahvatuse valiknupp (lahja, tavaline või kange kohv) c 1 tassi nupp d 2 tassi nupp e Sisse/välja nupp f Auru valiknupp g Jahvatatud kohvi nupp (blokeerib kohviveski) h Loputamise ja katlakivi eemaldamise nupp j 1 tassi ja õige kohvitemperatuuri lamp k 2 tassi ja õige kohvitemperatuuri lamp l Auru ja õige aurutemperatuuri lamp m Jahvatatud kohvi lamp (kohviveski blokeeritud) n Katlakivi signaallamp o Puuduva vee või puuduva anuma indikaatorlamp p Puuduva või täis jahvatuse anuma indikaatorlamp q Üldalarmi indikaatorlamp 822_949_383 ECS5000_5200_Elux.book Seite 388 Donnerstag, 17. Januar 2008 1:58 01

Käesolev seade on kooskõlas seadmeohutuse seadusega ja ohutuse kohta sätestatud tehnoloogiliste standarditega. Kuid seadme tootjana peame me oma kohuseks tutvustada teile järgnevat ohutusteavet. Üldine ohutus

• Kohvimasina võib ühendada ainult sellisesse vooluvõrku, mille pinge, tüüp ja sagedus vastavad seadme põhjal oleval tüübiplaadil toodud näitajatele!

• Toitejuhe ei tohi kunagi puutuda vastu seadme kuumi pindu.

• Ärge kunagi tõmmake pistikut pesast välja, hoides seda juhtmest.

• Ärge kasutage kohvimasinat, kui: – toitejuhe on kahjustatud, või – korpusel on näha kahjustusi.

• Käesolev masin ei ole mõeldud kasutamiseks isikutele (k.a. lapsed), kes vastavate kogemuste või oskuste puudumise tõttu ei suuda seda ohutult kasutada, või isikutele (k.a. lapsed), kellel on piiratud füüsilised, meelelised või vaimsed võimed, v.a. juhul kui neid on seadme kasutamise osas juhendatud isiku poolt, kes vastutab nende ohutuse eest. Laste ohutus

• Ärge jätke sisselülitatud seadet kunagi järelevalveta ja olge eriti tähelepanelikud, kui läheduses on väikesed lapsed!

• Lapsi ei tohi järelevalveta jätta, tagamaks seda, et nad antud seadmega ei mängiks.

• Pakkematerjalid, nt kilekotid, ei tohi lastele kättesaadavad olla. Ohutu kasutamine

• Ettevaatust! Kohvitila, piimavahustaja ja tassisoojenduse alus muutuvad masina töötamisel kuumaks. Hoidke lapsed ohutus kauguses!

• Ettevaatust! Piimavahustaja aktiveerimisega kaasneb põletusoht! Kuum vesi või aur võivad tekitada põletushaavu. Aktiveerige piimavahustaja ainult siis, kui te hoiate pihusti all anumat.

• Ärge kasutage auru kergestisüttivate vedelike kuumutamiseks!

• Kasutage kohvimasinaga ainult selle süsteemis olevat vett! Täitke veemahuti ainult külma veega. Ärge kasutage kuuma vett, piima või teisi vedelikke. Ärge ületage maksimaalset täitemahtu - u. 1,8 liitrit.

• Ärge pange oanõusse külmutatud või pruunistatud kohviube. Kasutage ainult röstitud kohviube! Eemaldage kohviubade seast kõik võõrkehad (nt väikesed kivid). Garantii alla ei kuulu ka kohviveski blokeerimine või kahjustamine võõrkehade poolt.

• Sisestage jahvatatud kohvi lehtrisse ainult jahvatatud kohvi.

• Ärge hoidke kohvimasinat tarbetult sisselülitatuna.

• Hoidke masinat ilmastikutingimuste eest kaitstuna.

• Pikendusjuhtme kasutamisel kasutage ainult sellist kaubandusvõrgus pakutavat kaablit, mille juhtme läbimõõt on vähemalt 1,5 mm

• Vigastuste vältimiseks peaksid motoorse süsteemi häiretega inimesed seda masinat kasutama alati ainult teise isiku juuresolekul.

• Masinat võib kasutada ainult siis, kui aluskandik, kohvijahvatuse anum ja tassialus on oma kohale paigaldatud! 822_949_383 ECS5000_5200_Elux.book Seite 389 Donnerstag, 17. Januar 2008 1:58 01

Ohutu puhastamine ja hooldus

• Järgige puhastamise katlakivi eemaldamise juhiseid.

• Enne hooldus- või puhastustööde alustamist lülitage kohvimasin välja ja eemaldage pistik vooluvõrgust!

• Ärge kastke kohvimasinat vette.

• Puhastage piimavahustajat ainult siis, kui masin on välja lülitatud, külm ning ei ole rõhu all!

• Ärge puhastage kohvimasina osasid nõudepesumasinas.

• Ärge kunagi laske kohviveskisse vett. See kahjustab kohviveskit. Ärge kunagi avage ega parandage kohvimasinat. Ebakorrektsed parandustööd võivad olla kasutajale oluliseks ohuks. Elektriseadmeid võivad parandada ainult vastavalt kvalifitseeritud hooldustehnikud. Kui masinat on tarvis parandada, k.a. toitejuhtme vahetamine, siis kontakteeruge

• edasimüüjaga, kellelt te kohvimasina ostsite, või

• Electrolux hooldusliiniga. Tootja ei võta endale vastutust kahjude eest, mis on tingitud seadme ebaõigest või mitteotstarbelisest kasutamisest, mis muudab garantii kehtetuks - samuti ei kehti garantii siis, kui katlakivi eemaldamise programmi ei teostata vastavalt käesolevale kasutusjuhendile koheselt pärast lambi vilkumist. Garantii alla ei kuulu ka kohviveski blokeerimine või kahjustamine võõrkehade poolt. 3 Enne esmakordset kasutamist

3.1 Kohvimasina paigaldamine ja

ühendamine 0 Lahtipakkimise järel tuleb veenduda, et masin on komplektne ja kahjustusteta. Kui teil on eeltoodud asjaolude suhtes kahtlusi, siis ärge masinat kasutage. Võtke ühendust vastavalt kvalifitseeritud isikutega. 0 Asetage masin tööpinnale, mis oleks eemal veekraanidest, valamutest ja kuumusallikatest.

Pärast seadme paigaldamist tööalusele peab tagama selle, et masina pindade ning taga- ja külgseinade vahel oleks umbes 5 cm vaba ruumi ning kohvimasina kohal vähemalt 20 cm vaba ruumi. Ärge kunagi paigaldage masinat kohta, kus temperatuur võib langeda 0 °C või madalamale (vee jäätumine võib masinat kahjustada).

Kontrollige, et vooluvõrgu pinge vastaks masina tüübiplaadil olevale pingele. Ühendage masin ainult sellise vooluvõrku, mille minimaalne voolutugevus oleks 10 A, ja mis oleks nõuetekohaselt maandatud. Tootja loobub igasugusest vastutusest õnnetuste puhul, kui süsteem on ebaõigesti maandatud.

Kui vooluvõrgu pesa ei sobi masina pistikuga, siis peab vastavalt kvalifitseeritud isik pesa välja vahetama. 0 Pange kohvimasina pistik seinakontakti. Kui kohvimasin ühendatakse vooluvõrguga esimest korda, siis süttivad kõik lambid süsteemi kontrollimise jooksul mõneks sekundiks ja kustuvad seejärel. 822_949_383 ECS5000_5200_Elux.book Seite 390 Donnerstag, 17. Januar 2008 1:58 01

Vee karedus tuleks määrata niipea kui võimalik, järgides protseduuri, mida kirjeldatakse peatükis 9.5 „Vee kareduse määramine“, page 399.

Masina õige kasutamise õppimiseks tuleb selle esmakordsel sisselülitamisel tähelepanelikult järgida üksikasjalikke juhiseid, mida kirjeldatakse järgmistes peatükkides.

Kontrollige alati enne kohvimasina sisselülitamist, kas selle veepaagis on vett ning vajadusel lisage seda juurde. Kohvimasin vajab vett automaatsete loputusprotsesside jaoks, mida teostatakse masina sisse- ja väljalülitamisel. 0 Eemaldage veepaak (Joonis 4), loputage see ja täitke värske veega, ületamata MAX joont. Paagi eemaldamisel peab piimavahustaja olema alati suunatud masina keskosa poole, vastasel juhul ei saa paaki eemaldada.

Kallake veepaaki ainult värsket, külma vett. Ärge kunagi kallake sellesse teisi vedelikke, nt mineraalvett või piima. 0 Asetage paak tagasi, lükates selle täielikult sisse.

Rikkaliku aroomiga täiusliku kohvi saamiseks peab: – veepaagis iga päev vett vahetama, – vähemalt üks kord nädalas veepaaki pesema (tavalise pesuveega, mitte nõudepesumasinas). Ja seejärel puhta veega loputama.

3.3 Kohviubade nõu täitmine

0 Avage kohviubade nõu kaas (Joonis 5). 0 Täitke nõu kohviubadega. 0 Sulgege kaas.

Märkus!Ärge pange oanõusse külmutatud või pruunistatud kohviube. Kasutage ainult röstitud kohviube! Kontrollige, et kohviubade nõusse ei satuks võõrkehasid, nt väikesed kivid. Garantii alla ei kuulu ka kohviveski blokeerimine või kahjustamine võõrkehade poolt.

Masina testimisel on tehases kasutatud kohvi, ja seetõttu on see täiesti normaalne, kui kohviveskis on märgata jälgi kohvipurust. Seade ise on siiski täiesti uus.

3.4 Esimene sisselülitamine

Kui te hakkate masinat esimest korda kasutama, siis tuleb seda enne ka õhutada. 0 Kontrollige, et veepaak oleks täis ning toitejuhe oleks vooluvõrku ühendatud. 0 Liigutage piimavahustajat väljapoole ja asetage selle alla tass (Joonis 6). Seejärel lülitage masin sisse, vajutades nuppu (Joonis 7). 0 Seejärel, vähemalt 30 sekundi jooksul, keerake aurunuppu vastupäeva, kuni tunnete takistust (Joonis 8) (see on täiesti normaalne, kui masin siis mingit häält teeb). Mõne sekundi järel väljub piimavahustajast veidi vett. 0 Kui tassis on vähemalt 30 cc, siis keerake aurunuppu pool ringi päripäeva (Joonis 8) kuni takistuseni, et lõpetada vee väljalaskmine. 822_949_383 ECS5000_5200_Elux.book Seite 391 Donnerstag, 17. Januar 2008 1:58 01

0 Oodake kuni ja lambid lõpetavad vilkumise ja jäävad püsivalt põlema. (Kui tuled vilguvad, siis tähendab see seda, et toimub masina eelsoojendamine, kuid kui lambid püsivalt põlevad, siis tähendab see seda, et masin on jõudnud kohvitegemise jaoks täpselt õigele temperatuurile). Veidi enne vilkumise lõppemist teostab masin automaatse loputustsükli: väljutustiladest tuleb veidi kuuma vett, mis koguneb aluskandikusse.

Nõuanne: kuumema, väikese kohvi (alla 60 cc) saamiseks täitke tass kuuma loputusveega. Jätke vesi mõneks sekundiks tassi sisse (enne tühjendamist) et seda soojendada. Nüüd on masin kasutamiseks valmis. 4 Kohvi tegemine ubadest 0 Enne kohvi valmistamist tuleb alati kontrollida, et ja lambid põleksid püsivalt ja et veepaak ning kohviubade nõu oleksid täis. 0 Reguleerige jahvatuse valiknuppu (Joonis 9), et saada soovitud kohvimaitse. Nupu keeramine päripäeva suurendab masina poolt jahvatatud ubade hulka, tehes nõnda kohvimaitse kangemaks. Masina esmakordsel kasutamisel tuleb nupu õige asend leida katse ja eksituse meetodil. Ärge keerake seda liiga kaugele päripäeva, sest siis võib kohv liiga aeglaselt tulla (tilgub), eriti kui valmistate kaks tassi kohvi. 0 Reguleerige kohvikoguse valiknuppu (Joonis 10), et saada soovitud kohvikogus. Keerates nuppu päripäeva, saate rohkem kohvi. Masina esmakordsel kasutamisel tuleb nupu õige asend leida katse ja eksituse meetodil. 0 Asetage tilade alla üks tass, et teha 1 kohv või 2 tassi et teha 2 kohvi (Joonis 11). Kreemja kohvi saamiseks laske tilad alla, et tuua need kohvitassidele võimalikult lähedale (Joonis 12). 0 Vajutage nuppu (Joonis 13), kui soovite teha ühe tassi kohvi või (Joonis 14) kui soovite 2 kohvi. Sel hetkel hakkab masin ube jahvatama, teostab lühikese eelleotuse tsükli, ootab hetke ning seejärel lõpetab valmistamise. Soovitud koguse saamisel lõpetab masin automaatselt kohviväljastamise ning laseb jahvatuse spetsiaalsesse anumasse. Mõne sekundi järel süttivad uuesti nii kui indikaatorlambid, ning nüüd saab jälle kohvi valmistada. 0 Masina väljalülitamiseks vajutage nupule . (Enne väljalülitamist teostab masin automaatse loputustsükli: väljutustiladest tuleb veidi kuuma vett, mis koguneb aluskandikusse - ettevaatust, kuum vesi võib põletada). Kui masinat ei lülitata välja nupuga, siis lülitub see ise välja ja teostab 3 tundi pärast viimast kohvivalmistamist lühikese loputustsükli.

Märkus 1: Kui kohvi väljub tilkhaaval või ei tule seda üldse, siis keerake jahvatusjämeduse regulaatorit (Joonis 17) üks klõps päripäeva (vt peatükk 5 „Kohviveski reguleerimine“, page 394). Keerake iga kord üks klõps kuni kohv väljub normaalselt. 822_949_383 ECS5000_5200_Elux.book Seite 392 Donnerstag, 17. Januar 2008 1:58 01

Kohviveski seadistust saab muuta ainult kohvi jahvatamise ajal. Seisva kohviveski reguleerimine võib kohvimasinat kahjustada.

Märkus 2: Kui kohv väljub liiga kiiresti ja ei ole piisavalt kreemjas, siis keerake jahvatuse valiknuppu (Joonis 9) päripäeva. Toimige katse ja eksituse meetodil ning leidke nõnda nupu õige asend. Ärge keerake nuppu liiga kaugele päripäeva, sest siis võib kohv liiga aeglaselt tulla (tilgub), eriti kui valmistate kaks tassi kohvi. Kui kreem ei ole mitme kohvi järel ikka rahuldav, siis pöörake ka jahvatuse reguleerimise nuppu (Joonis 17) üks klõps vastupäeva (vt peatükk 5 „Kohviveski reguleerimine“, page 394).

Märkus 3: Nõuanded kuumema kohvi tegemiseks:

1) Kui masina sisselülitamise järel

on kohe tarvis väikest tassi kohvi (alla 60 cc), siis kasutage tasside soojendamiseks kuuma loputusvett.

2) Kui aga viimase kohvi

tegemisest on möödunud üle 2 või 3 minuti, siis peab enne järgmise kohvi tegemist sõela eelsoojendama, vajutades nuppu. Laske seejärel veel voolata välja aluskandikule, või kasutage soovi korral seda vett uue kohvitassi soojendamiseks (ja kallake see siis välja).

3) Kui te kohvitasse eelnevalt ei

soojenda, siis ärge kasutage tasse, mis on liiga paksud, sest neisse neeldub liiga palju soojust.

4) Kasutage tasse, mida on

eelnevalt soojendatud, loputades neid kuuma veega või hoides neid vähemalt 20 minutit masina peal oleval tassisoojenduse alusel, kui masin on sisse lülitatud.

Märkus 4: kui masin valmistab kohvi, siis on võimalik selle väljastamist iga hetk peatada, vajutades nupule (Joonis 13) või nupule (Joonis 14), või keerates kohvikoguse valiknuppu (Joonis 10) vastupäeva.

Märkus 5: niipea, kui väljastamine on lõppenud, saab kohvikogust suurendada, vajutades ja hoides all nuppu (Joonis 13) või nuppu (Joonis 14), kuni jõuate soovitud koguseni, või keerates kohvikoguse valiknuppu (Joonis

10) päripäeva (see toiming tuleb

teostada kohe pärast kohvi väljastamist ja enne jahvatuse laskmist jahvatuse anumasse).

Märkus 6: kui alarm aktiveerub, siis peab veepaaki täitma, sest vastasel juhul ei saa kohvi valmistada. Veepaaki saab eemaldada ainult siis, kui piimavahustaja suunatakse esmalt masina keskosa poole. (See on täiesti normaalne, kui alarmi korral on paaki veel veidi vett jäänud).

Märkus 7: masin loeb valmivate kohvitasside kogust. Iga 14 üksiku tassi (või 7 topelttassi) järel jääb lamp püsivalt põlema, tuletades meelde, et jahvatuse anum on täis, ning et seda peab tühjendama ja puhastama, vt 9.2 „Jahvatuse anuma tühjendamine“, page 397.

Märkus 8: kohvimasina sees olev kohviveski võib aja jooksul kuluda ning seetõttu võib kohvi maitse muutuda, sest jahvatus on jämedam. Selle probleemi lahendamiseks tuleb kohvijahvatuse jämedus vastava nupuga (Joonis 17) ühe klõpsu võrra vastupäeva ümber seadistada (vt peatükk 5 „Kohviveski reguleerimine“, page 394). 822_949_383 ECS5000_5200_Elux.book Seite 393 Donnerstag, 17. Januar 2008 1:58 01

Märkus 9: kui masinat pikemat aega ei kasutata, siis peab sõela puhastama nagu seda kirjeldatakse peatükis 9.3 „Sõela puhastamine“, page 397.

Märkus 10: kohviväljastamise ajal ei tohi kunagi veepaaki eemaldada. Kui paak siiski eemaldatakse, siis ei saa masin kohvi valmistada, ning vilkuma hakkab lamp "vesi puudub" . Kui te siiski püüate teha uut kohvi, siis hakkab masinast kostuma müra ning kohvi ikkagi ei valmi. Masina lähtestamiseks tuleb aurunuppu keerata vastupäeva niipalju kui võimalik ja lasta vett mõni sekund läbi piimavahustaja voolata.

Masina esimesel kasutamisel hakkab alles 4-5 tassitäie kohvi valmistamise järel rahuldavaid tulemusi saama.

Kui signaallamp süttib, et anda häirest teada, siis ärge kohe hoolduskeskusega ühendust võtke. Probleeme on peaaegu alati võimalik lahendada, järgides juhiseid, mis on toodud peatükis 11 „Alarmi indikaatorlampide tähendus, ning mida teha, kui need põlevad“, page 400 ja peatükis 12 „Probleemid, mida saab lahendada enne Klienditeeninduskeskusesse helistamist“, page 402. Vajadusel võtke ühendust Klienditeeninduse keskusega. 5 Kohviveski reguleerimine Kohviveskit ei tohi reguleerida - vähemal esialgu -, sest see on eelnevalt tehases juba õige tulemuse saamiseks seadistatud. Ent kui pärast esimesi kohvisid tuleb kohv liiga kiiresti või liiga aeglaselt (tilgub), siis on vaja jahvatusjämedust oanõu sees oleva nupu abil reguleerida (Joonis 17). Neid ümberseadistusi on märgata alles vähemalt 2 tassi kohvi valmistamise järel.

Kohviveski seadistust saab muuta ainult kohvi jahvatamise ajal. Seisva kohviveski reguleerimine võib kohvimasinat kahjustada. 0 Keerake üks klõps (üks number) vastupäeva, et saada peenemalt jahvatatud kohv ja seega aeglasem väljastamine ning kreemjam välimus (Joonis 18). 0 Keerake üks klõps (üks number) päripäeva, et saada jämedam jahvatus ja seega kiirem väljastamine (mitte tilkhaaval) (Joonis 18).

Masina testimisel on tehases kasutatud kohvi, ja seetõttu on see täiesti normaalne, kui kohviveskis on märgata jälgi kohvipurust. Masin ise on siiski täiesti uus. 6 Eeljahvatatud kohvi kasutamine 0 Vajutage nuppu, et valida jahvatatud kohvi funktsioon (Joonis 19). Lamp lülitub sisse, viidates valitud funktsioonile, ning kohviveski blokeeritakse. 0 Tõstke keskel olevat kaant, sisestage üks (1 tassi jaoks) või kaks (2 tassi jaoks) mõõtelusikatäit eeljahvatatud kohvi lehtrisse (Joonis. 20). 0 Reguleerige kohvikoguse reguleerimisnuppu (Joonis 10), et saada soovitud kogus kohvi. Keerates nuppu päripäeva, saate rohkem kohvi. 0 Asetage tilade alla üks tass, et teha 1 kohv või 2 tassi et teha 2 kohvi (Joonis 11). Kreemja kohvi saamiseks laske tilad alla, et tuua 822_949_383 ECS5000_5200_Elux.book Seite 394 Donnerstag, 17. Januar 2008 1:58 01

need kohvitassidele võimalikult lähedale (Joonis 12). 0 Vajutage nuppu (Joonis 13), kui soovite teha ühe tassi kohvi või (Joonis 14), kui soovite 2 kohvi.

Märkus 1: Kui masin on välja lülitatud, siis ärge kunagi lisage jahvatatud kohvi, et vältida selle pudenemist masina sisemusse.

Märkus 2: Ärge kunagi kallake üle 2 mõõtelusika kohvi, sest vastasel korral võib masin kohvi mitte valmistada ning eeljahvatatud kohv võib masina sees laiali minna, määrides selle ära, või hakkab kohv välja lekkima.

Märkus 3: Kohvipuru doseerimisel kasutage ainult kaasasolevat mõõtelusikat.

Märkus 4: Kasutage espressomasinates ainult jahvatatud kohvi: ärge kasutage kohviube, külmkuivatatud kohvi või teisi aineid, mis võivad masinat kahjustada.

Märkus 5: Kui lisate üle kahe mõõtelusika eeljahvatatud kohvi ning lehter ummistub, siis kasutage nuga, et lükata kohvi alla (Joonis 21) ja seejärel eemaldage ja puhastage sõel ja masin vastavalt juhistele peatükis 9.3 „Sõela puhastamine“, page 397. 0 Kui kohv on välja lastud siis tuleb ubadest kohvi valmistamiseks jahvatatud kohvi funktsioon deaktiveerida, vajutades uuesti nuppu (lamp kustub ning kohviveski aktiveeritakse uuesti).

Lugege ka peatükki 4 „Kohvi tegemine ubadest“, page 392, märkused nr 3 - 7, 9 ja 10. 7 Kuuma vee valmistamine 0 Jälgige alati et ja lambid püsivalt põleksid. 0 Keerake piimavahustaja masinast eemale (Joonis 6). 0 Asetage piimavahustaja alla anum (Joonis 6). 0 Keerake aurunupp pool pööret vastupäeva, kuni tunnete takistust (Joonis 8): piimavahustajast hakkab kuuma vett välja tulema ning see voolab anumasse. 0 Kuuma vee voolu lõpetamiseks keerake aurunuppu lõpuni päripäeva (Joonis 8) ja lükake piimavahustaja masina keskele algasendisse. (Kuuma vett ei soovitata lasta üle 2 minuti). 8 Piima vahustamine 0 Täitke anum umbes 100 grammi piimaga iga cappuccino jaoks. Anuma suuruse valimisel pidage silmas seda, et selle sisu maht kasvab 2 kuni 3 korda.

Soovitatav on kasutada osaliselt kooritud piima, mis on külmikutemperatuuril. 0 Lükake piimavahustajat väljapoole (Joonis 6). 0 Valmistage espressot vastavalt kirjeldustele asjakohastes peatükkides, kasutades piisavalt suuri tasse. 0 Seejärel vajutage aurunuppu (Joonis 22). Lamp hakkab vilkuma, mis näitab, et masin kuumeneb üles ( ja lambid püsivad pimedad, näidates seda, et kohvi ei ole võimalik teha). Kui lamp lõpetab vilkumise ning jääb püsivalt põlema, siis on masina temperatuur jõudnud auru tegemiseks sobiva väärtuseni. 822_949_383 ECS5000_5200_Elux.book Seite 395 Donnerstag, 17. Januar 2008 1:58 01

0 Seejärel, vähemalt kahe minuti jooksul (vastasel juhul naaseb masin automaatselt kohvi funktsiooni juurde), kastke piimavahustaja piimanõusse (Joonis 23), ja keerake aurunupp pool pööret vastupäeva kuni lõpuni (Joonis 8).

Ettevaatust, kõrged temperatuurid võivad põletushaavu tekitada.

Tähelepanu! Mustuse oht piimavahustajas kuivanud piima jääkidest. Ärge kastke piimavahustajat liiga sügavale piima sisse; piimavahustaja peal olev õhuvõtu ava peab välja jääma. Vastasel juhul võidakse piim pihustisse tõmmata ja see võib tekitada piimavahustajas mustust. Vabanev aur hakkab piima vahustama ja selle mahtu kasvatama. Kreemjama vahu valmistamiseks kastke piimavahustaja piima sisse ja keerutage anumat aeglaste liigutustega alt üles (auru on soovitatav lasta korraga mitte üle kahe minuti). 0 Soovitud temperatuuri saavutamisel katkestage aur, keerates aurunuppu päripäeva kuni lõpuni (Joonis 8) ja seejärel vajutage aurunuppu (Joonis 22), et deaktiveerida aurufunktsioon. 0 Kallake vahustatud piim eelnevalt espressoga täidetud tassidesse. Cappuccino on nüüd valmis (lisage soovi korral suhkrut maitse järgi, puistake vahule veidi kakaopulbrit).

Märkus 1: kohe pärast cappuccino valmistamist ja selle funktsiooni deaktiveerimiseks aurunupule vajutamist (Joonis 22), on masin kohvi tegemiseks liiga kuum ( ja lambid vilguvad, et näidata, et temperatuur ei ole sobiv); oodake lihtsalt, et masin veidi maha jahtuks. Vihje: Kiiremaks jahutamiseks aurufunktsiooni deaktiveerimise järel avage aurunupp ja laske piimavahustajast veidi vett anumasse kuni ja lambid lõpetavad vilkumise.

8.1 Piimavahustaja puhastamine

Piimavahustajat peab alati pärast kasutamist puhastama. 0 Laske paari sekundi jooksul veidi auru väljuda, keerates aurunuppu vastupäeva kuni lõpuni (Joonis 8). Selle toiminguga vabaneb aurupihusti piimast, mis selle sisse võis jääda.

Tähtis teave: Hügieeni kaalutlustel tuleks seda toimingut teostada iga kord, et vältida piimajääkide jäämist piimavahustaja torustikku. 0 Keerake nuppu päripäeva kuni lõpuni. Oodake mõned minutid, et piimavahustaja veidi jahtuks. 0 Hoidke ühe käega kindlalt aurupihusti käepidet ja teise käega vabastage piimavahustaja bajonettühendus, keerates seda veidi päripäeva. Tõmmake piimavahustajat allapoole (Joonis 24). 0 Eemaldage piimavahustaja otsik väljutustilalt, tõmmates seda allapoole. 0 Peske hoolikalt piimavahustajat ja otsikut soojas vees. 0 Kontrollige, et joonisel 25 nooltega näidatud kaks auku ei oleks ummistunud. Puhastage need vajadusel nõelaga. 0 Paigaldage piimavahustaja otsik tagasi, lükates ja jõuliselt seda ülespoole aurutilale keerates. 0 Paigutage piimavahustaja tagasi, lükates seda ülespoole ja keerates seda vastupäeva (Joonis 24). 822_949_383 ECS5000_5200_Elux.book Seite 396 Donnerstag, 17. Januar 2008 1:58 01

9 Puhastamine ja hooldus

Enne igasuguste puhastustoimingute teostamist peab masin olema maha jahtunud ja vooluvõrgust eraldatud. Ärge kunagi kastke seadet vette: tegemist on elektrilise seadmega. Ärge kasutage kohvimasina puhastamiseks lahusteid või abrasiivseid puhastusvahendeid. Piisab pehmest ja niiskest lapist. Masina osasid ei tohi pesta nõudepesumasinas.

9.1 Kohvimasina puhastamine

0 Puhastage jahvatuse nõu (vastavalt kirjeldusele peatükis 9.2 „Jahvatuse anuma tühjendamine“, page 397 ) alati kui lamp hakkab püsivalt põlema. 0 Veepaaki peab regulaarselt puhastama. 0 Aluskandikul on tasemenäidik (punane) (Joonis 26), mis näitab selles oleva vee taset. Kui näidik hakkab nähtavale ilmuma (mõned millimeetrid enne aluskandikut), siis tuleb aluskandik tühjendada ja puhastada. 0 Kontrollige, et kohviväljastuse tila augud ei oleks ummistunud. Nende puhastamiseks kuiva kohvi jääkidest on teil tarvis nõela (Joonis 27).

tühjendamine Masin loeb valmistatud kohvitasside hulka. Iga 14 üksiku või kohvi (või 7 topelttassi) järel süttib lamp, tuletades meelde, et jahvatuse anum on täis, ning et seda peab tühjendama ja puhastama. Masinaga ei saa kohvi valmistada seni kuni jahvatuse anumat ei ole puhastatud. 0 Puhastamiseks avage hooldusuks, lükates vastavat nuppu (Joonis 15); vilgub vastav lamp. 0 Eemaldage seejärel aluskandik (Joonis 16) ning tühjendage ja puhastage see. 0 Tühjendage jahvatuse anum ja peske seda hoolikalt, kontrollides, et kõik põhjale ladestunud jäägid oleks eemaldatud. Tähtis teave: Iga kord, kui te aluskandiku välja tõmbate, tuleb tühjendada ka jahvatuse anum, isegi kui see ei ole täiesti täis. Kui seda ei tehta, siis võib järgmise kohvi tegemisel jahvatuse hulk anumas ületada maksimaalse lubatud taseme ja seadme ummistada.

Kui kohvimasinat kasutatakse iga päev, siis peab ka anumat iga päev tühjendama. Tühjendage anumat alati siis, kui kohvimasin on sisse lülitatud, vastasel juhul ei registreeri kohvimasin anuma tühjendamist.

9.3 Sõela puhastamine

Sõela peab puhastama regulaarselt, et vältida selle kohvijääkidega täitumist (mis võib tingida talitlushäireid). Puhastamiseks toimige järgnevalt: 0 Lülitage masin välja, vajutades nuppu (Joonis 4) (ärge ühendage vooluvõrgust lahti) ja oodake kuni kõik indikaatorlambid kustuvad. 0 Avage hooldusuks (Joonis 15). 0 Eemaldage aluskandik ja jahvatuse anum (Joonis 16) ning puhastage need. 0 Suruge sõela kaks punast nuppu kokku (Joonis 28) ja tõmmake see välja.

Hoiatus: sõela saab eemaldada ainult siis, kui masin on välja lülitatud. Sõela eemaldamine sisselülitatud masinal võib tekitada kahjustusi. 0 Peske sõela jooksva vee all ja ärge kasutage puhastusvahendeid. 822_949_383 ECS5000_5200_Elux.book Seite 397 Donnerstag, 17. Januar 2008 1:58 01

Ärge kunagi peske sõela nõudepesumasinas. 0 Peske hoolikalt masina sisemust. Masina sees olevate osade külge jäänud kohvi eemaldamiseks kasutage plastmassist või puust kahvlit (Joonis 29) ning seejärel kõrvaldage kõik jäägid tolmuimejaga (Joonis 30). 0 Paigaldage sõel tagasi (Joonis 32, a) lükates selle pesasse (Joonis 32, b) ja surudes tihvtile (Joonis 32, c). Tihvt peab olema sisestatud sõela allosas olevasse torusse (Joonis 32, d). 0 Seejärel vajutage PUSH märgile (Joonis 32, e) kuni kuulete klõpsu. 0 Kontrollige, et kaks punast nuppu (Joonis 32, f) on väljas, vastasel juhul ei saa ust sulgeda. Joonis 33: Kaks punast nuppu on korralikult välja klõpsanud. Joonis 34: Kaks punast nuppu ei ole korralikult välja klõpsanud.

Märkus 1: Kui sõel ei ole korralikult klõpsatusega sisestatud ning kaks punast nuppu ei ole korralikult väljas, siis hooldusuks ei sulgu ja masin ei tööta (masina sisselülitamisel hakkab lamp vilkuma).

Märkus 2: kui sõela on raske sisestada, siis (enne sisestamist) pigistage see õigesse suurusesse, vajutades samal ajal tugevalt ülevalt ja alt, vastavalt Joonisele 31.

Märkus 3: kui sõela on ikka raske sisestada, siis jätke see masinast välja, sulgege hooldusuks, ühendage toitejuhe lahti ning seejärel ühendage uuesti. Oodake kõikide lampide kustumist, avage seejärel uks ja paigaldage sõel tagasi. Seejärel paigaldage tagasi aluskandik, jahvatuse anum, ja sulgege hooldusuks.

9.4 Katlakivi eemaldamine

Kohvivee pideva kuumutamise tõttu on see normaalne, et aja jooksul täitub masina torustik katlakiviga. Kui lamp hakkab vilkuma, siis on aeg masinat katlakivist puhastada.

Märkus: kui lamp süttib, siis võib kohvimasinat veel kohvivalmistamiseks kasutada. Toimige järgnevalt: 0 Lülitage masin sisse, vajutades nuppu (Joonis 7). 0 Oodake kuni ja indikaatorlambid püsivalt põlema jäävad. 0 Valmistage lahus vastavalt kaasasoleva katlakivieemaldaja pakendil olevatele juhistele :. Kallake katlakivieemaldaja pudeli sisu (umbes 0,125 liitrit) veepaaki ja seejärel lisage 1 liiter vett.

Tähtis teave: Ärge mingil juhul kasutage katlakivieemaldajaid, mis ei ole Electroluxi poolt soovitatud. Teiste katlakivieemaldajate kasutamisel ei võta Electrolux endale kahjude eest vastutust. Te saate hankida katlakivieemaldusvedelikku erivahendite edasimüüjatelt või Electrolux hooldusliini kaudu. 0 Asetage vähemalt 1,5 liitrine anum piimavahustaja alla (Joonis 6). 0 Hoidke nuppu all vähemalt 5 sekundit. Lamp süttib, tähistades katlakivieemaldamise programmi algust ( ja lambid püsivad pimedana, näidates seda, et praegu ei ole võimalik kohvi teha). 0 Keerake aurunuppu pool pööret vastupäeva (Joonis 8). Piimavahustajast hakkab katlakivieemaldaja lahust välja tulema, ning see voolab anumasse. 822_949_383 ECS5000_5200_Elux.book Seite 398 Donnerstag, 17. Januar 2008 1:58 01

0 Katlakivieemaldamise programm teostab automaatselt seeria väljastusi ja pause, et eemaldada kohvimasina sisemusest katlakivi jääke. 0 Umbes 30 minuti järel, kui süttib lamp, siis keerake aurunupp pool pööret päripäeva (Joonis 8) kuni lõpuni. Nüüd peab masinat loputama, et kõrvaldada masina sisemusest katlakivieemalduslahuse jääke. 0 Eemaldage veepaak, loputage see ja täitke puhta veega. 0 Paigaldage paak tagasi. 0 Tühjendage vedelikku täis kogumisanum (asub piimavahustaja all) ja seejärel paigaldage see piimavahustaja alla tagasi. 0 Keerake aurunuppu pool pööret vastupäeva (Joonis 8). Piimavahustajast hakkab kuuma vett välja tulema ning see voolab anumasse. 0 Kui paak on tühi, siis lamp kustub ja lamp süttib. 0 Keerake aurunupp päripäeva kuni lõpuni (Joonis 8) ja täitke veepaak uuesti puhta veega. Katlakivieemaldamise programm on nüüd lõppenud ja masin on uuesti kohvitegemiseks valmis.

Märkus: kui katlakivieemalduse protsess peatatakse enne selle lõppemist, siis alarmi ei deaktiveerita ning seda toimingut tuleb uuesti algusest peale alustada.

Tähtis teave: garantii ei kehti, kui eelnimetatud katlakivieemaldamise toimingut ei teostata regulaarselt.

9.5 Vee kareduse määramine

Lamp lülitub sisse pärast tehases seadistatud tööperioodi, mis arvestab maksimaalset torustiku vees lubatavat katlakivi hulka. Vajaduse korral võib seda tööperioodi pikendada, muutes katlakivi eemaldamise toimingu harvemaks, ning programmeerides masinat kasutatava vee tegeliku lubjasisalduse järgi. Te võite vee kareduse mõõtmiseks kasutada masinaga kaasas olevat testriba või konsulteerida kohaliku veetarnefirmaga. Vee kareduse määramine 0 Kastke testriba umbes 1 sekundiks külma vette. Raputage ära liigne vesi ja mõõtke roosade triipude järgi karedust. Roosad triibud puuduvad või on üks roosa triip: Kareduse aste 1, pehme kuni 1,24 mmol/l, või kuni 7° karedust (Saksa), või kuni 12,6° karedust (Prantsuse) Kaks roosat triipu: Kareduse aste 2, keskmine kuni 2,5 mmol/l, või kuni 14° karedust (Saksa), või kuni 25,2° karedust (Prantsuse) Kolm roosat triipu: Kareduse aste 3, kõrge kuni 3,7 mmol/l, või kuni 21° karedust (Saksa), või kuni 37,8° karedust (Prantsuse) Neli roosat triipu: Kareduse aste 4, väga kõrge üle 3,7 mmol/l või üle 21° karedust (Saksa), või üle 37,8° karedust (Prantsuse) Vee kareduse taseme määramine ja salvestamine Võimalik on seada 4 kareduse astet. Kohvimasin on tehases seatud kareduse tasemele 4. 0 Kontrollige, et masin oleks väljalülitatud (ükski indikaatorlamp ei põle). 822_949_383 ECS5000_5200_Elux.book Seite 399 Donnerstag, 17. Januar 2008 1:58 01

0 Hoidke nuppu all vähemalt 5 sekundit. Süttivad neli lampi: , , ja . 0 Vajutage korduvalt nuppu (Joonis 19) kuni süttinud lampide arv vastab kareduse tasemele (näiteks, kareduse astme 3 määramiseks vajutage nuppu seni kuni kokku põleb 3 indikaatorlampi: , ja ). 0 Vajutage andmete salvestamiseks nuppu. Kohvimasin on nüüd programmeeritud andma vee tegeliku kareduse põhjal katlakivieemalduse hoiatust just siis, kui seda on tegelikult tarvis. 10 Tavapärase toimimise indikaatorlampide tähendused Indikaatorlambid ja vilguvad Masin ei ole valmis kohvi tegema (ei ole veel saavutatud sobivat veetemperatuuri). Oodake kuni indikaatorlambid püsivalt põlema jäävad enne kui kohvi hakkate tegema. Indikaatorlambid ja põlevad püsivalt Saavutatud on õige temperatuur ning masin on kohvitegemiseks valmis. Lamp põleb püsivalt Masin laseb ühe tassi kohvi. Lamp põleb püsivalt Masin laseb kaks tassi kohvi. aurulamp vilgub Masin kuumeneb auru laskmise jaoks sobiva temperatuurini. Oodake enne aurunupu keeramist, et lamp jääks püsivalt põlema. Aurulamp põleb püsivalt Masin on valmis auru laskma, ning nüüd võib aurunuppu keerata. Lamp põleb püsivalt Masin on (jahvatatud ubadega) kohvitegemiseks valmis (vt peatükk 6 „Eeljahvatatud kohvi kasutamine“, page 394). Lamp põleb püsivalt Käimas on automaatne katlakivieemaldamise programm (vt peatükk 9.4 „Katlakivi eemaldamine“, page 398). 11 Alarmi indikaatorlampide tähendus, ning mida teha, kui need põlevad Lamp põleb püsivalt

• Veepaak on tühi või valesti paigaldatud. 0 Täitke veepaak vastavalt juhistele peatükis 3.2 „Veega täitmine“, page 391, ja sisestage see täielikult.

• Paak on must või katlakiviga kaetud. 0 Loputage paak või eemaldage sellest katlakivi. Lamp vilgub

• Masinaga ei saa kohvi valmistada ja see müriseb. 0 Keerake aurunuppu vastupäeva (Joonis 8) vastavalt kirjeldusele peatükis 4 „Kohvi tegemine ubadest“, page 392, märkus 10.

• Kohv väljub liiga aeglaselt.

Keerake jahvatuse reguleerimise nupp (Joonis

) üks klõps päripäeva (peatükk 5 „Kohviveski reguleerimine“, page 394). Lamp põleb püsivalt

• Kohvijahvatuse anum on täis või ei ole oma kohal. 0 Tühjendage jahvatuse anum ja puhastage vastavalt juhistele peatükis 9.2 „Jahvatuse anuma tühjendamine“, page 397, seejärel sisestage see täielikult. 822_949_383 ECS5000_5200_Elux.book Seite 400 Donnerstag, 17. Januar 2008 1:58 01

• Jahvatuse anumat ei ole puhastamise järel oma kohale tagasi pandud. 0 Avage hooldusuks ja asetage jahvatuse anum tagasi. Lamp vilgub

• funktsiooni valimise järel ei ole lahtrisse jahvatatud kohvi kallatud. 0 Kallake jahvatatud kohvi vastavalt juhistele peatükis 6 „Eeljahvatatud kohvi kasutamine“, page 394.

• Kohvioad on otsas. 0 Täitke anum ubadega vastavalt juhistele peatükis 3.3 „Kohviubade nõu täitmine“, page 391.

• Kui kohviveski teeb liiga vali müra, siis tähendab see seda, et ubade seas olnud väike kivike on kohviveski blokeerinud. 0 Võtke ühendust Klienditeeninduskeskusega. Garantii alla ei kuulu ka kohviveski blokeerimine või kahjustamine võõrkehade poolt. Lamp vilgub

• See näitab liigset katlakivi masinas. 0 Võimalikult ruttu tuleb teostada katlakivi eemaldamise protseduur, mida kirjeldatakse peatükis 9.4 „Katlakivi eemaldamine“, page 398. Masin teeb imelikku müra ja neli lampi , , ja vilguvad vaheldumisi

• Pärast puhastamist on sõel jäänud kohvimasinasse tagasi panemata. 0 Jätke hooldusuks suletuks ja sõel kohvimasinast välja. Vajutage üheaegselt nuppe ja kuni neli lampi kustuvad. Ukse võib avada ja sõela võib sisestada ainult siis, kui kõik neli lampi on kustunud (sõela sisestamise kohta vt peatükki 9.3 „Sõela puhastamine“, page 397). Lambid ja vilguvad vaheldumisi

• Masin on just sisse lülitatud ning sõel ei ole korralikult sisestatud, mistõttu ka uks ei ole korralikult suletud. 0 Vajutage sõela sealt, kus on märgitud PUSH, kuni kuulete klõpsu. Kontrollige, et kaks punast nuppu avaneksid õigesti (peatükk

9.3 „Sõela puhastamine“,

page 397). Sulgege hooldusuks ja vajutage nuppu . Lambid , ja vilguvad

• Masina sisselülitamisel on aurunupp olnud avatud asendis. 0 Keerake aurunuppu päripäeva kuni lõpuni (Joonis 8). Lamp vilgub

• Hooldusuks on lahti. 0 Kui hooldusust ei saa sulgeda, siis kontrollige, kas sõel on korralikult sisestatud (peatükk 9.3 „Sõela puhastamine“, page 397). Lamp põleb püsivalt ning ja lambid vilguvad

• Pärast puhastamist on sõel jäänud kohvimasinasse tagasi panemata. 0 Sisestage sõel, vt osa 9.3 „Sõela puhastamine“, page 397.

• Masina sisemus on väga must. 0 Puhastage masina sisemus põhjalikult, vastavalt juhistele peatükis9.3 „Sõela puhastamine“, page 397. Lamp vilgub

• Jahvatatud kohvi lehter on ummistunud. 0 Tühjendage lehter, kasutades selleks nuga vastavalt juhistele peatükis 6 „Eeljahvatatud kohvi kasutamine“, page 394, märkus 5 (Joonis 21). 822_949_383 ECS5000_5200_Elux.book Seite 401 Donnerstag, 17. Januar 2008 1:58 01

12 Probleemid, mida saab lahendada enne Klienditeeninduskeskus esse helistamist Kui masin ei tööta ja alarmlamp põleb, siis võib talitlushäire põhjusi tuvastada ja lahendada, lähtudes peatükist 11. Kui aga alarmlamp ei põle, siis teostage enne Hoolduskeskusesse helistamist järgmised testid. Kohv ei ole kuum

• Tasse ei ole eelnevalt soojendatud. 0 Soojendage tassid eelnevalt, loputades neid kuuma veega või jättes need vähemalt 20 minutiks tassisoojenduse alusele (A) (vt peatükk 4 „Kohvi tegemine ubadest“, page 392, märkus 3).

• Sõel on liiga külm. 0 Kuumutage sõela, vajutades enne kohvivalmistamist nuppu (vt peatükki 4 „Kohvi tegemine ubadest“, page 392, märkus 3). Kohv ei ole piisavalt kreemjas

• Masin kasutab infusiooni protsessis liiga vähe kohvi. 0 Keerake jahvatuse valiknuppu (Joonis 9) veidi päripäeva (vt peatükk 4 „Kohvi tegemine ubadest“, page 392, märkus 2).

• Kohvi jahvatatakse liiga jämedaks. 0 Keerake jahvatuse reguleerimise nupp (Joonis 17) üks klõps vastupäeva (vt peatükk 5 „Kohviveski reguleerimine“, page 394).

• Vale tüüpi kohvi. 0 Kasutage kohvi, mis on mõeldud täisautomaatsete espressomasinate jaoks. Kohv väljub liiga aeglaselt

• Kohvi jahvatatakse liiga peeneks.

Keerake jahvatuse reguleerimise nupp (Joonis 17) üks klõps päripäeva (vt peatükk 5 „Kohviveski reguleerimine“, page 394).

• Masin kasutab infusiooni protsessis liiga palju kohvi. 0 Keerake jahvatuse valiknuppu (Joonis 9) veidi vastupäeva. Kohv väljub liiga kiiresti

• Kohvi jahvatatakse liiga jämedaks. 0 Keerake jahvatuse reguleerimise nuppu (Joonis 17) üks klõps vastupäeva (vt peatükk 5 „Kohviveski reguleerimine“, page 394).

• Masin kasutab infusiooni protsessis liiga vähe kohvi. 0 Keerake jahvatuse valiknuppu (Joonis 9) veidi päripäeva. Ühest tilast ei tule kohvi

• Avaus on blokeeritud. 0 Selle puhastamiseks kuiva kohvi jääkidest on teil tarvis nõela (Joonis 27). Aurunupu keeramisel ei välju piimavahustajast auru

• Tilade avaused on blokeeritud. 0 Puhastage piimavahustajas olevad augud ja piimavahustaja pihusti (vt peatükki 8.1 „Piimavahustaja puhastamine“, page 396 - Joonis 25). Nuppude ja vajutamisel ei välju masinast kohvi vaid ainult vett

• Jahvatatud kohv võib lehtri sees olla ummistunud. 0 Eemaldage noa abil lehtris olev jahvatatud kohv (vt peatükki 6 „Eeljahvatatud kohvi kasutamine“, page 394, märkus 5). Seejärel puhastage sõel ja masina sisemus (vt kirjeldust peatükis 9.3 „Sõela puhastamine“, page 397). Masin ei lülitu sisse nupule vajutamisel

• Masin ei ole vooluvõrku ühendatud. 0 Kontrollige, et toitejuhe oleks vooluvõrku ühendatud. 822_949_383 ECS5000_5200_Elux.book Seite 402 Donnerstag, 17. Januar 2008 1:58 01

Sõela ei saa puhastamiseks eemaldada

• Masin on sisse lülitatud. Sõela saab eemaldada ainult siis, kui masin on välja lülitatud. 0 Lülitage masin välja (vt peatükki

Hoiatus:sõela saab eemaldada ainult siis, kui masin on välja lülitatud. Sõela eemaldamine sisselülitatud masinal võib tekitada kahjustusi. Kasutatakse jahvatatud kohvi (mitte ube) ning masinast ei välju kohvi

• Kasutatud on liiga palju jahvatatud kohvi. 0 Eemaldage sõel ja puhastage masina sisemus põhjalikult, vastavalt juhistele peatükis9.3 „Sõela puhastamine“, page 397. Korrake toimingut, kasutades maksimaalselt 2 servani täidetud mõõtelusikat jahvatatud kohvi.

• Nuppu ei ole vajutatud, ning masin on kasutanud nii kohvipulbri kui ka kohviveski poolt jahvatatud kohvi. 0 Puhastage masina sisemus põhjalikult, vastavalt juhistele peatükis9.3 „Sõela puhastamine“, page 397. Korrake toimingut, vajutades esmalt nuppu , vastavalt juhistele peatükis 6 „Eeljahvatatud kohvi kasutamine“, page 394.

• Jahvatatud kohvi on lisatud siis, kui masin on olnud välja lülitatud. 0 Eemaldage sõel ja puhastage masina sisemus põhjalikult, vastavalt juhistele peatükis9.3 „Sõela puhastamine“, page 397. Korrake seda toimingut, kuid esmalt lülitage masin sisse. Kohvi ei välju tiladest vaid hooldusukse juurest

• Tilade avaused on kuivanud kohvist ummistunud. 0 Kraapige avaused nõelaga puhtsaks (Joonis 27).

• Hooldusukses olev sahtel on blokeeritud ja ei liigu. 0 Peske sahtlit põhjalikult, eriti hingede juurest, et see sujuvalt liiguks. Mida teha siis, kui kohvimasinat on tarvis transportida

• Hoidke originaalpakend transpordikaitse otstarbel alles. Kriimustuste vastu tuleks masina pakkimisel kasutada originaalpakendi hulka kuulunud kilekotti.

• Kinnitage kohvimasin tugevalt, arvestades võimalikku vibratsiooni. Tootja ei võta endale vastutust transportimisel tekkinud kahjustuste eest.

• Tühjendage veepaak ja kohvijahvatuse anum.

• Äärmiselt tähelepanelik peab olema kohvimasina asukoha suhtes - eriti külma ilma korral, kui külm võib masinat kahjustada. 13 Tehnilised andmed Võrgupinge: 220-240 V Voolutarve: 1350 W

Käesolev seade vastab järgmistele EÜ direktiividele:

• Toiduga kokkupuutuvad materjalid ja lisaseadmed vastavad EÜ määrusele 1935/

PakkematerjalPakkematerjalid on keskkonnasõbralikud ja neid saab ümber töödelda. Plastikosad on tähistatud vastavate täheühenditega, nt >PE<, >PS<, jne. Palun viige pakkematerjalid vastavatesse prügikonteineritesse. 2 Vana seade W sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb seade elektri- ja elektroonikaseadmete ümbertöötlemiseks vastavale kogumispunktile üle anda. Tagades selle toote õige kõrvaldamise, aitate te ära hoida võimaikke kahjulikke mõjusid keskkonnale ja inimtervisele, mis võivad olla tagajärjeks selle toote ebaõige jäätmekäitluse korral. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite. 15 Hoolduse korral Hoidke originaalpakend alles, k.a. vahtplastist osad.Kahjustuste vältimiseks masina transportimisel tuleb see korralikult pakendada.822_949_383 ECS5000_5200_Elux.book Seite 404 Donnerstag, 17. Januar 2008 1:58 01t
