KÄYTTÖOHJE CS 5200 AEG-ELECTROLUX

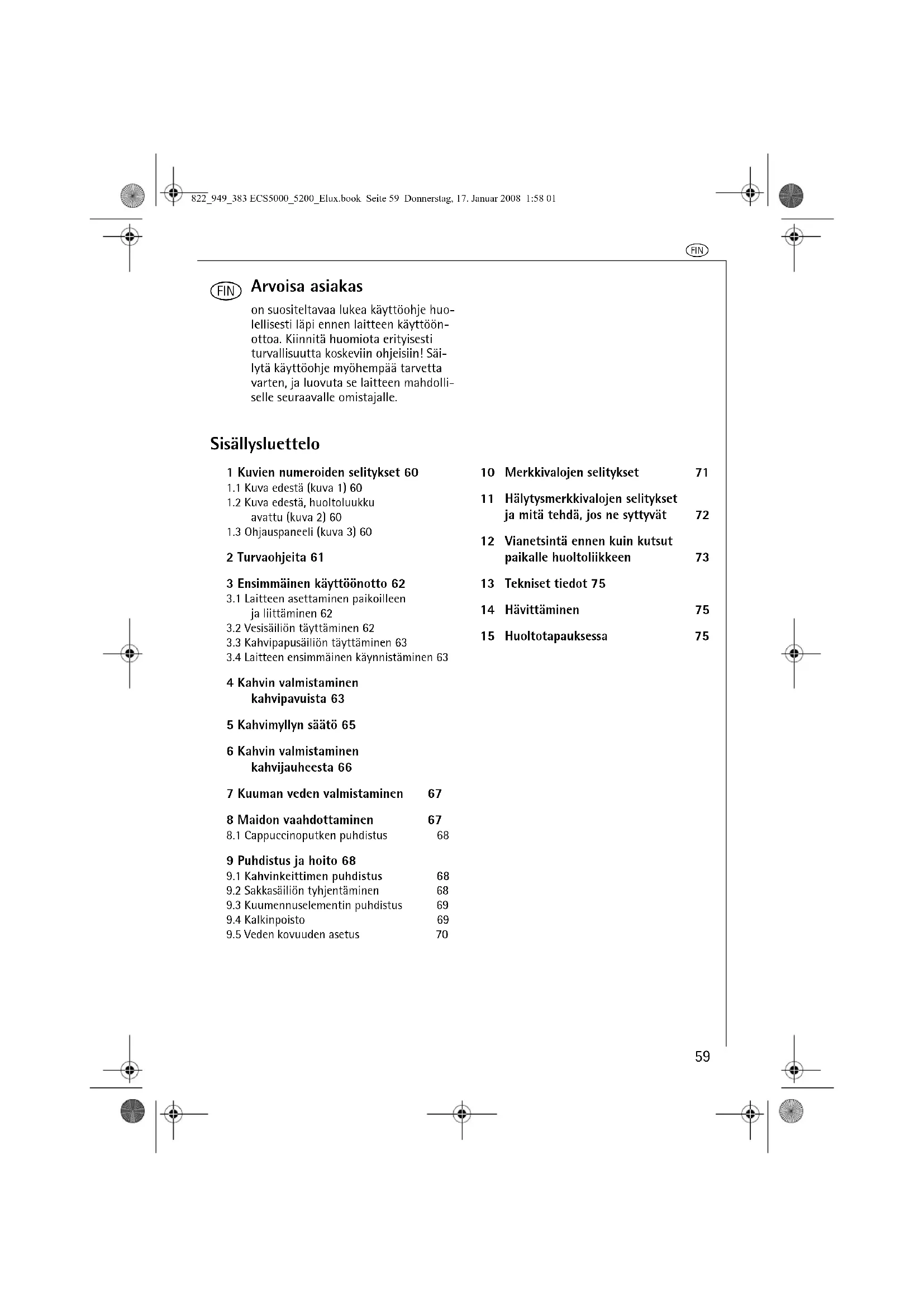

Arvoisa asiakas on suositeltavaa lukea käyttöohje huo- lellisesti läpi ennen laitteen käyttöön- ottoa. Kiinnitä huomiota erityisesti turvallisuutta koskeviin ohjeisiin! Säi- lytä käyttöohje myöhempää tarvetta varten, ja luovuta se laitteen mahdolli- selle seuraavalle omistajalle. Sisällysluettelo 1 Kuvien numeroiden selitykset 60

1.1 Kuva edestä (kuva 1) 601.2 Kuva edestä, huoltoluukku avattu (kuva 2) 601.3 Ohjauspaneeli (kuva 3) 60

2 Turvaohjeita 61 3 Ensimmäinen käyttöönotto 62 3.1 Laitteen asettaminen paikoilleen ja liittäminen 623.2 Vesisäiliön täyttäminen 623.3 Kahvipapusäiliön täyttäminen 633.4 Laitteen ensimmäinen käynnistäminen 63 4 Kahvin valmistaminen kahvipavuista 63 5 Kahvimyllyn säätö 65 6 Kahvin valmistaminen kahvijauheesta 66 7 Kuuman veden valmistaminen 67 8 Maidon vaahdottaminen 67

8.1 Cappuccinoputken puhdistus 68

9 Puhdistus ja hoito 68 9.1 Kahvinkeittimen puhdistus 689.2 Sakkasäiliön tyhjentäminen 689.3 Kuumennuselementin puhdistus 699.4 Kalkinpoisto 699.5 Veden kovuuden asetus 70 10 Merkkivalojen selitykset 71 11 Hälytysmerkkivalojen selitykset ja mitä tehdä, jos ne syttyvät 72 12 Vianetsintä ennen kuin kutsut paikalle huoltoliikkeen 73 13 Tekniset tiedot 75 14 Hävittäminen 75 15 Huoltotapauksessa 75 822_949_383 ECS5000_5200_Elux.book Seite 59 Donnerstag, 17. Januar 2008 1:58 01q

1 Kuvien numeroiden selitykset

Tämä käyttöohje koskee kahvinkeitin- mallia ECS5000 ja mallia ECS5200. Laitteiden käytössä ei ole eroja. Kuvissa 1 ja 2 näytetään kumpikin malli. Kaikissa muissa kuvissa on malli ECS5200.

1.1 Kuva edestä (kuva 1)

A Lämmitystaso kupeille B Höyrynuppi C Höyryputki D Cappuccinoputki E Cappuccinoputki (irrotettava) F Cappuccinosuutin (irrotettava) G Huoltoluukun avauspainike H Vesisäiliö (irrotettava) J Tippa-alusta (irrotettava) K Valumisritilä L Kupin korkeuden mukaan säädettävä kahvisuutin M Ohjauspaneeli (katso kuva 3) N Kahvipapusäiliön kansi O Keskellä oleva jauhekahvin kansi

1.2 Kuva edestä, huoltoluukku

avattu (kuva 2) P Esijauhetun kahvin mittalusikka Q Mittalusikan säilytystila R Esijauhetun kahvin suppilo S Huoltoluukku T Irrotettava sakkasäiliö (irrotettava) U Kääntölokero V Kuumennuselementti W Jauhatuskarkeuden säätönuppi X Kahvipapusäiliö Y Arvokilpi (laitteen pohjassa) Z Kalkinpoistoneste ja testiliuskat

1.3 Ohjauspaneeli (kuva 3)

a Käytetyn vesimäärän valintanuppi (pieni, normaali tai suuri kupillinen) b Kahvijauheen määrän valintanuppi (laiha, normaali tai vahva) c Yhden kupillisen painike d Kahden kupillisen painike e Käynnistys/sammutuspainike f Höyrytoiminnon valintapainike g Kahvijauheen valintapainike (kahvimyllyn käytöstä poisto) h Huuhtelun ja kalkinpoiston painike j Yhden kupillisen ja kahvin lämpötila OK –merkkivalo k Kahden kupillisen ja kahvin lämpötila OK -merkkivalo l Höyryn merkkivalo ja höyryn lämpötila OK -merkkivalo m Kahvijauheen valinta -merkkivalo (kahvimylly ei käytössä) n Kalkkihälytyksen merkkivalo o Vesi tai vesisäiliö puuttuu -merkkivalo p Sakkasäiliö täynnä tai puuttuu -merkkivalo q Yleishälytyksen merkkivalo 822_949_383 ECS5000_5200_Elux.book Seite 60 Donnerstag, 17. Januar 2008 1:58 01q

Tämän laitteen turvallisuus vastaa tekniikan tunnettuja sääntöjä ja laite- turvallisuuslakia. Katsomme laitteen valmistajana kuitenkin velvollisuudek- semme tutustuttaa sinut seuraaviin turvallisuutta koskeviin ohjeisiin. Yleinen turvallisuus

• Laitteen saa liittää vain sähköverkkoon, jonka jännite, virtalaji ja taajuus vas- taavat arvokilvessä (laitteen pohjassa) ilmoitettuja tietoja.

• Johto ei koskaan saa koskettaa laitteen kuumia osia.

• Älä vedä pistotulppaa pistorasiasta pitäen kiinni johdosta!

• Älä käytä laitetta, jos: – johto on vahingoittunut tai – siinä näkyy silmämääräisesti havaittavia vaurioita.

• Laitetta eivät saa käyttää henkilöt (lap- set mukaanluettuna), jotka kokematto- muutensa tai tietämättömyytensä takia eivät ole kykeneviä käyttämään laitetta turvallisesti. Henkilöt (lapset mukaanluettuna) joilla on fyysisiä, sen- sorisia tai henkisiä vammoja, saavat käyttää laitetta vain siinä tapauksessa, että heidät on opastettu laitteen käyt- töön ja käyttöä on aluksi ollut valvo- massa toinen henkilö. Lasten turvallisuus

• Älä poistu paikalta laitteen ollessa käynnissä. Pidä lapsia aina silmällä laitteen ollessa toiminnassa!

• Lapsia tulisi valvoa, jotta varmistetaan, etteivät he leiki laitteella.

• Pakkausmateriaali, kuten esim. muovi- pussit, eivät sovi lasten käsiin. Käytön aikainen turvallisuus

• Huom! Kahvisuutin, cappuccinoputki ja kuppien lämmitystaso kuumene- vat laitteen käytön aikana. Pidä lap- set poissa laitteen läheltä!

• Huom! Toiminnassa oleva cappucci- noputki voi johtaa palovammoihin! Laitteesta ulos tuleva kuuma vesi / kuuma vesihöyry voi johtaa palovam- moihin. Käynnistä cappuccinoputki vain, kun sen alla on astia.

• Älä kuumenna höyryllä syttyviä nes- teitä!

• Käytä laitetta vain, kun siinä on vettä! Laita vesisäiliöön vain kylmää vettä. Älä laita sinne kuumaa vettä, maitoa tai muita nesteitä. Ota huomioon, että säiliöön mahtuu enintään 1,8 litraa.

• Älä laita kahvipapusäiliöön jäisiä tai karamellisoituja papuja, vaan ainoa- staan paahdettuja kahvipapuja! Ota papujen joukosta pois kaikki niihin kuulumaton (esim. pikkukivet). Takuu ei välttämättä korvaa myllyn tukkeu- tumista tai vioittumista, jonka syynä on myllyyn joutunut vierasosa.

• Laita esijauhetun kahvin suppiloon vain kahvijauhetta.

• Älä anna laitteen virran olla kytkettynä tarpeettomasti.

• Älä altista laitetta säätilan vaikutuk- sille.

• Jatkojohtona saa käyttää vain taval- lista johtoa, jonka johtimen halkaisija on vähintään 1,5 mm

• Motorisista häiriöistä kärsivien ihmis- ten ei tulisi koskaan käyttää laitetta yksinään, sillä se voi olla vaarallista.

• Käytä laitetta vain, kun tippa-alusta, sakkasäiliö ja valumisritilä ovat pai- koillaan! Puhdistukseen ja hoitoon liittyvä turvallisuus

• Noudata puhdistukseen ja kalkinpois- toon liittyviä ohjeita.

• Katkaise virta ja vedä pistoke pistorasi- asta ennen huoltotoimenpiteitä tai puhdistusta!

• Älä upota laitetta veteen.

• Puhdista cappuccinoputki vain, kun virta on katkaistu ja putki on kylmä ja paineeton!

• Älä pese laitteen osia astianpesuko- neessa.

• Älä koskaan kaada myllyyn vettä, sillä vesi vaurioittaa sitä. 822_949_383 ECS5000_5200_Elux.book Seite 61 Donnerstag, 17. Januar 2008 1:58 01q

Älä avaa tai korjaa laitetta itse. Asian- tuntemattomasti tehdyt korjaukset voivat aiheuttaa käyttäjälle huomatta- via vaaratilanteita. Vain sähköalan ammattilainen saa kor- jata sähkölaitteet. Jos laite joudutaan korjaamaan tai sähköjohto on vaihdettava uuteen, ota yhteys

• ammattiliikkeeseen, josta hankit laitteen, tai

• Electrolux huoltopalveluun. Takuu ei korvaa laitteen käyttötarkoi- tuksen vastaisesta tai väärästä käyt- östä mahdollisesti aiheutuvia vahinkoja. Takuu ei myöskään korvaa vahinkoja, joiden syynä on kalkin- poisto-ohjelman suorittamatta jättä- minen tämän käyttöohjeen ohjeiden mukaisesti välittömästi, kun merkki- valo vilkkuu. Takuu ei välttämättä korvaa myllyn tukkeutu- mista tai vioittumista, jonka syynä on myllyyn joutunut vierasosa. 3 Ensimmäinen käyttöönotto

3.1 Laitteen asettaminen paikoilleen

ja liittäminen 0 Tarkasta pakkauksesta poistamisen jäl- keen, ettei laitteessa ole vaurioita. Älä käytä laitetta, jos et ole varma sen toimintakunnosta vaan ota yhteys huoltoliikkeeseen. 0 Sijoita laite tasaiselle työtasolle kauas vesihanoista, pesualtaista ja mahdolli- sista lämmönlähteistä.

Aseta keitin työtasolle ja varmista tämän jälkeen, että kahvinkeittimen molemmille sivuille sekä taakse jää vähintään 5 cm ja keittimen päälle vähintään 20 cm tyhjää tilaa. Älä asenna kahvinkeitintä koskaan tiloihin, joissa lämpötila voi pudota nollaan tai sen alapuolelle (veden jää- tyessä laite voi rikkoutua).

Varmista ennen keittimen käyttöönot- toa, että verkkovirran jännite vastaa keittimen arvokyltissä ilmoitettua jän- nitettä. Kytke keitin ainoastaan maa- doitettuun pistorasiaan, jonka teho on vähintään 10 A . Valmistaja ei vastaa mistään onnettomuuksista tai vahin- goista, jotka johtuvat laitteen maa- doittamisen laiminlyönnistä.

Anna ammattitaitoisen sähköasenta- jan vaihtaa pistoke, mikäli pistoke ja pistorasia eivät sovi yhteen. 0 Liitä laite pistorasiaan. Kun laite liitetään sähköverkkoon ensimmäisen kerran, kaikki merkkivalot syttyvät testausta varten muutaman sekunnin ajaksi.

Säädä veden kovuus mahdollisimman pian kap. 9.5 „Veden kovuuden asetus“, sivu 70 annettujen ohjeiden mukai- sesti.

Noudata seuraavissa kappaleissa annettuja ohjeita erittäin tarkasti askel askeleelta keittimen ensimmäisen käytön yhteydessä, jolloin opit käyt- tämään sitä oikein ja turvallisesti.

3.2 Vesisäiliön täyttäminen

Tarkista aina ennen kuin kytket laittee- seen virran, että vesisäiliössä on vettä. Lisää vettä tarvittaessa. Laite tarvitsee vettä käynnistymisen ja poiskytkeyty- misen aikaisiin automaattisiin huuhte- luvaiheisiin. 0 Irrota vesisäiliö (kuva 4), huuhtele ja täytä se raikkaalla vedellä. Älä ylitä MAX- merkintää. Cappuccinoputken on oltava suunnattuna aina laitteen keskustaan päin säiliön irrottamisen yhteydessä, sillä muussa tapauksessa vesisäiliötä ei voida irrottaa.

Täytä vesisäiliöön vain kylmää vettä. Älä koskaan laita sinne muita nesteitä (esim. kivennäisvettä tai maitoa). 0 Laita säiliö takaisin paikoilleen. 822_949_383 ECS5000_5200_Elux.book Seite 62 Donnerstag, 17. Januar 2008 1:58 01q

Jotta saisit aina hyvänmakuista kahvia:

• vaihda vesisäiliön vesi päivittäin,

• puhdista vesisäiliö vähintään kerran viikossa tavallisessa tiskivedessä (ei astianpesukoneessa). Huuhtele lop- uksi puhtaalla vedellä.

3.3 Kahvipapusäiliön täyttäminen

0 Aukaise kahvipapusäiliön kansi (kuva 5). 0 Täytä säiliö kahvipavuilla. 0 Sulje kansi.

Huomio! Käytä aina pelkkiä kahvipa- puja, joiden seassa ei ole karamellisoi- tuja tai aromatisoituja ainesosia. Älä käytä jäisiä papuja. Papusäiliöön ei saa päästä mitään ylimääräistä (esim. pik- kukiviä). Takuu ei välttämättä korvaa myllyn tukkeutumista tai vioittu- mista, jonka syynä on myllyyn jou- tunut vierasosa.

Keitin on tarkastettu tehtaalla kahvia käyttämällä, jonka vuoksi on täysin normaalia, että löydät jonkin verran kahvia kahvimyllystä. Vakuutamme kuitenkin, että tämä keitin on täysin uusi.

3.4 Laitteen ensimmäinen

käynnistäminen Kahvinkeittimeen jäänyt ilma on pois- tettava ennen laitteen ensimmäistä käyttöä. 0 Tarkista, että vesisäiliö on täynnä ja että verkkojohdon pistoke on pistora- siassa. 0 Käännä cappuccinoputkea ja aseta kuppi sen alle (kuva 6). Käynnistä kah- vinkeitin painamalla painiketta (kuva 7). 0 Käännä höyrynuppia vastapäivään per- ille saakka välittömästi tämän jälkeen 30 sekunnin kuluessa (kuva 8) (on täysin normaalia että keittimen toiminta on äänekästä). Muutaman sekunnin kuluttua cappuccinoputkesta alkaa valua vettä. 0 Kun kuppiin on valunut noin 30 ml vettä, käännä höyrynuppia puoli kierrosta myötäpäivään (kuva 6) perille saakka, jolloin veden tulo lakkaa. 0 Odota, että merkkivalot ja lopettavat vilkkumisen ja palavat vilk- kumatta. (Merkkivalojen vilkkuminen tarkoittaa, että keitin on esilämmitysti- lassa, kun taas niiden syttyminen tarkoittaa, että keitin on saavuttanut parhaan mahdollisen lämpötilan kah- vin valmistukseen). Keitin suorittaa automaattisesti huuht- elujakson muutama sekunti ennen kuin merkkivalot lopettavat vilkkumisen. Kahvisuuttimen putkista valuu jonkin verran kuumaa vettä suuttimen alla olevalle tippa-alustalle).

Vinkki: Pienen (alle 60 ml) kahvikupil- lisen valmistuksen yhteydessä saat kuumempaa kahvia, jos täytät ensin kupin tällä huuhtelujakson lämmit- tämällä vedellä. Jätä vesi kupin sisälle muutaman sekunnin ajaksi (ennen kuin heität veden pois), jolloin kuppi lämpe- nee. Keitin on nyt käyttövalmis. 4 Kahvin valmistaminen kahvipavuista 0 Tarkista aina ennen kahvin valmistuk- sen aloittamista, että merkkivalot ja palavat vilkkumatta ja että kah- vipapusäiliö ovat täynnä. 0 Säädä kahvin voimakkuutta kahvi- jauheen määrän nuppia (kuva 9) kääntämällä. Mitä enemmän käännät nuppia myötäpäivään, sitä enemmän keitin jauhaa kahvipapuja kahvin valmistuk- seen, jolloin kahvista tulee voi- makkaampaa. Valmista uudella keittimellä useampi kupillinen kahvia, kunnes löydät oikean paikan nupille ja valmistamasi kahvi on juuri sopivan vahvaa. Älä käännä nuppia kuitenkaan liikaa myötäpäivään, jottei kahvi valu liian hitaasti (tippumalla) ennen kai- kkea silloin, kun valmistat kaksi kupil- lista. 822_949_383 ECS5000_5200_Elux.book Seite 63 Donnerstag, 17. Januar 2008 1:58 01q

0 Säädä kahvin valmistukseen käytet- tävän veden määrää sitä varten olevaa nuppia (kuva 10) kääntämällä. Veden määrä lisääntyy sitä mukaa, kun käännät nuppia myötäpäivään. Valm- ista uudella keittimellä useampi kupil- linen kahvia, kunnes löydät oikean paikan nupille ja valmistamasi kahvi on juuri sopivan vahvaa. 0 Pane yksi kuppi suuttimen alle, jos valmistat yhden kupillisen kahvia tai kaksi kupillista, mikäli valmistat kaksi kupillista kahvia (kuva 11). Laske kah- visuutinta mahdollisimman lähelle kuppeja, jolloin vaahdosta tulee paras mahdollinen (kuva 12). 0 Jos haluat vain yhden kupillisen kahvia, paina painiketta (kuva 13). Paina painiketta (kuva 14), mikäli valmi- stat kaksi kupillista samalla kertaa. Nyt keitin jauhaa kahvipavut, suorittaa lyhyen esihaudutuksen ja lyhyen tauon jälkeen valmistaa kahvin. Keitin pysäyttää kahvin valmistuksen automaattisesti sen jälkeen, kun haluttu määrä kahvia on valmistettu, ja työntää kahvinporot sakkasäiliöön. Voit valmistaa seuraavan kupillisen muutaman sekunnin kuluttua merk- kivalon ja sytyttyä uudelleen. 0 Sammuta keitin painiketta painamalla painiketta . (Keitin suorittaa huuht- elun automaattisesti ennen sammu- mista, jolloin suuttimista valuu jonkin verran vettä alla olevalle tippa-alus- talle. Ole varovainen, sillä kuuma vesi voi aiheuttaa palovammoja). Jos et sammuta keitintä painiketta käyt- tämällä, keitin suorittaa huuhtelujak- son ja sammuu itsestään 3 tunnin kuluessa viimeisestä käyttökerrasta.

Huom 1: Jos kahvi valuu tippumalla tai ei valu lainkaan, käännä jauha- tuskarkeuden säätönuppia (kuva 17) yhden naksahduksen verran myötäpäivään (katso luku 5 „Kahvimyl- lyn säätö“, sivu 65). Käännä sitä aina yhden naksahduksen verran kerrallaan, kunnes kahvia valuu hyvin.

Jauhatusasteen saa muuttaa vain jauhatuksen aikana. Säätöjen tekemi- nen kahvimyllyn ollessa pysähdyk- sissä voi vaurioittaa laitetta.

Huom 2: Jos kahvi valuu liian nopeasti ja vaahto ei ole riittävän hyvää, käännä kahvijauheen määrän nuppia (kuva 9) jonkin verran myötäpäivään. Valitse nupin asento kokeiden avulla valmistamalla useita kupillisia, kunnes löydät nupin oikean asennon. Älä käännä nuppia liikaa myötäpäivään, ettei kahvi ala valua liian hitaasti (tip- pumalla) ennen kaikkea kahden kupil- lisen valmistuksen yhteydessä. Jos vaahto ei ole tyydyttävä muutaman kupillisen valmistuksen jälkeen, käännä myös jauhatuskarkeuden säätönuppia (kuva 17) yhden naksahduksen verran vastapäivään (katso luku 5 „Kahvimyl- lyn säätö“, sivu 65).

Huom 3: Vinkkejä kuumemman kah- vin valmistukseen

1) Käytä esihuuhteluun käytettyä vettä

kuppien lämmittämiseen, mikäli hal- uat valmistaa pienen kahvikupillisen (alle 60 ml) heti keittimen käyn- nistämisen jälkeen.

2) Mikäli edellisen kupillisen valmistuk-

sesta on kulunut yli 2 tai 3 minuuttia, lämmitä kuumennuselementti painiketta painamalla ennen uuden kahvin valmistuksen aloit- tamista. Anna veden valua tämän jäl- keen alla olevalle tippa-alustalle tai käytä tätä vettä kahvin valmistukseen käytettävän kupin lämmittämiseen. Valuta vesi tässä tapauksessa kuppiin ja tyhjennä se.

3) Älä käytä liian paksuja kuppeja, sillä

ne imevät erittäin paljon lämpöä ellei niitä ole esilämmitetty.

4) Lämmitä kahvikupit huuhtelemalla

ne kuumalla vedellä tai jättämällä ne vähintään 20 minuutiksi keittimen kannella olevalle lämmitystasolle sil- loin, kun keitin on päällä. 822_949_383 ECS5000_5200_Elux.book Seite 64 Donnerstag, 17. Januar 2008 1:58 01q

Huom 4: Voit pysäyttää kahvin valmis- tuksen milloin tahansa keittimen toiminnan aikana painamalla jo aiem- min valitsemaasi painiketta (kuva

13) tai (kuva 14), kääntämällä käy-

tettävän vesimäärän valintanuppia (kuva 10) vastapäivään.

Huom 5: Jos haluat kuppiin enemmän kahvia, pidä painiketta (kuva 13) tai (kuva 14) painettuna heti kah- vin valmistamisen jälkeen, kunnes kah- via on valunut tarpeeksi, tai käännä käytettävän vesimäärän valintanuppia (kuva 10) vastapäivään (välittömästi sen jälkeen, kun kahvin valuminen on päättynyt ja ennen kuin laite tyhjentää kahvinporot sakkasäiliöön).

Huom 6: Täytä vesisäiliö, kun merk- kivalo palaa vilkkumatta, sillä muussa tapauksessa kahvia ei voida valmistaa. Voit poistaa vesisäiliön ain- oastaan sen jälkeen, kun cappuccinop- utki on asetettu keittimen sisään päin. (On täysin normaalia, että säiliössä on vielä jonkin verran vettä merkkivalon syttymisen yhteydessä).

Huom 7: Kahvinkeitin laskee valmistet- tujen kahvikupillisten määrän. Merk- kivalo syttyy joka 14 yksittäisen kahvikupillisen (tai 7 kahden sama- naikaisesti valmistetun kahvikupil- lisen) valmistuksen jälkeen ja varoittaa, että sakkasäiliö on täynnä. Säiliö on tyhjennettävä ja puhdistettava, katso luku 9.2 „Sakkasäiliön tyhjentäminen“, sivu 68.

Huom 8: Laitteen käytön myötä myllyn eri osat voivat kulua, jolloin kahvi valuu liian nopeasti ja vaahtoa ei muo- dostu, koska kahvipavut on jauhettu liian karkeiksi. Voit ratkaista tämän ongelman asettamalla kahvimyllyn jauhatuskarkeuden uudelleen kääntämällä vastaavaa säätönuppia (kuva 17) yhden naksahduksen verran vastapäivään (luvussa 5 „Kahvimyllyn säätö“, sivu 65 annettujen ohjeiden mukaisesti).

Huom 9: Puhdista kuumennusele- mentti luvussa 9.3 „Kuumennusele- mentin puhdistus“, sivu 69 annettujen ohjeiden mukaisesti ennen käyttöönot- toa, mikäli et ole käyttänyt keitintä pitkään aikaan.

Huom 10: Älä irrota vesisäiliötä koskaan keittimen toiminnan aikana. Jos poistat vesisäiliön, keitin ei kykene enää valmistamaan kahvia ja merk- kivalo (vesi puuttuu) alkaa vilkkua. Mikäli yrität valmistaa lisää kahvia, laitteen käyttöääni muuttuu voi- makkaammaksi eikä kahvin valmistus onnistu. Voit käynnistää keittimen uudelleen kääntämällä höyrynuppia vastapäivään perille saakka ja antama- lla veden valua cappuccinoputkesta muutaman sekunnin ajan.

Valmista keittimen ensimmäisen käytön yhteydessä vähintään 4-5 kupillista kahvia, ja kaada ne pois. Vasta tämän jälkeen kahvista tulee hyvää.

Älä ota yhteyttä huoltoliikkeeseen heti, kun jokin hälytyksen merkkivalo syttyy ja ilmoittaa toimintahäiriöistä. Voit ratkaista useimmat ongelmat luvussa 11 „Hälytysmerkkivalojen selitykset ja mitä tehdä, jos ne syttyvät“, sivu 72 ja 12 „Vianetsintä ennen kuin kutsut paikalle huoltoliikkeen“, sivu 73 annet- tuja ohjeita seuraamalla. Soita tämän käyttöoppaan sivulla 2 olevassa liit- teessä osoitettuun huoltoliikkeeseen, mikäli ongelma ei poistu kyseisten ohjeiden avulla tai kaipaat lisätietoja. Soita takuukortissa ilmoitettuun numeroon, mikäli keittimen käyttö- maata ei ole mainittu liitteen luette- lossa. 5 Kahvimyllyn säätö Kahvimylly on säädetty tehtaalla nor- maalille jauhatukselle, jonka avulla kahvin valmistus tapahtuu parhaalla mahdollisella tavalla. Älä siis säädä sitä heti ensimmäisen käyttöönoton yhtey- dessä. Muuta säätöä jauhatuskarkeu- 822_949_383 ECS5000_5200_Elux.book Seite 65 Donnerstag, 17. Januar 2008 1:58 01q

den säätönuppia (kuva 17) käyttämällä, mikäli huomaat ensimmäisten kah- vikupillisten valmistuksen jälkeen, että kahvi valuu liian nopeasti tai liian hitaasti (tippumalla). Huomaat tapahtuneen muutoksen vaikutuksen vasta 2 kupillisen valmis- tuksen jälkeen.

Jauhatusasteen saa muuttaa vain jauhatuksen aikana. Säätöjen tekemi- nen kahvimyllyn ollessa pysähdyk- sissä voi vaurioittaa laitetta. Käännä vastapäivään (= kahvi jauhetaan hienommaksi), jolloin kahvi valuu hitaammin ja vaahto syntyy paremmin (kuva 18). Käännä myötäpäivään (= kahvi jauhetaan karkeammaksi), jolloin kahvi valuu nopeammin (ei tippumalla) (kuva 18).

Keitin on tarkastettu tehtaalla kahvia käyttämällä, jonka vuoksi on täysin normaalia, että löydät jonkin verran kahvia kahvimyllystä. Vakuutamme kuitenkin, että tämä keitin on täysin uusi. 6 Kahvin valmistaminen kahvijauheesta 0 Paina painiketta , mikäli haluat valmistaa kahvin kahvijauheesta (kuva 19). Painikkeen merkkivalo syttyy ja ilmoittaa, että kyseinen toiminta on valittu ja että kahvimylly on pois päältä. 0 Nosta keskellä olevaa kantta, kaada suppiloon yksi mittalusikallinen (kun valmistat 1 kupillisen) tai 2 mit- talusikallista (kun valmistat 2 kupil- lista) kahvijauhetta (kuva 20). 0 Valitse käytettävän vesimäärän val- intanupilla (kuva 10) haluamasi vesi- määrä. Mitä enemmän kierrät nuppia myö- täpäivään, sitä enemmän kahvia val- mistetaan. 0 Aseta kahvisuuttimen alle joko yksi kuppi tai kaksi kuppia riippuen siitä, haluatko valmistaa yhden vai kaksi kupillista kahvia (kuva 11). Vaahdosta tulee hyvää, kun lasket kahvisuuttimen mahdollisimman lähelle kuppeja (kuva 12). 0 Kun haluat valmistaa yhden kupillisen kahvia, paina painiketta (kuva 13). Kun haluat valmistaa kaksi kupillista kahvia, paina painiketta (kuva 14).

Huom 1 : Älä koskaan kaada kahvi- jauhetta keittimeen silloin, kun keit- timeen ei ole kytketty virtaa. Kahvijauhe saattaa valua keittimen sisäosiin.

Huom 2: Älä koskaan kaada suppiloon kahta mittalusikallista enempää kahvia, sillä tällöin keitin ei valmista kahvia vaan kahvijauhe joutuu keittimen sis- ään ja likaa sen tai kahvi valuu ain- oastaan tipoittain.

Huom 3: Käytä kahvimäärän mittauk- sessa ainoastaan keittimen mukana toimitettua mittalusikkaa.

Huom 4: Käytä ainoastaan espres- sokeittimille tarkoitettua kahvia. Älä kaada suppiloon kahvipapuja, muru- kahvia tai muita materiaaleja, jotka saattaisivat vahingoittaa keitintä.

Huom 5: Jos laitat keittimeen enem- män kuin kaksi mittalusikallista kahvi- jauhetta ja suppilo tukkiutuu, työnnä kahvijauhetta alas veitsellä (kuva 21). Poista kuumennuselementti ja puhdista se ja keitin luvussa 9.3 „Kuumennusele- mentin puhdistus“, sivu 69 annettujen ohjeiden mukaisesti.

Pane kahvijauhetoiminto pois päältä painamalla vastaavaa painiketta , jos haluat siirtyä kahvijauheella tapahtu- vasta kahvin valmistuksesta kahvipa- vuilla tapahtuvaan kahvin valmistukseen (vastaava merkkivalo sammuu ja kahvimylly on käyttövalmis).

Huomioi myös luvun 4 „Kahvin valmistaminen kahvipavuista“, sivu 63, huomautukset nro 3 - 7, 9 ja 10. 822_949_383 ECS5000_5200_Elux.book Seite 66 Donnerstag, 17. Januar 2008 1:58 01q

7 Kuuman veden valmistaminen 0 Tarkista aina, että vihreät merkkivalot ja palavat vilkkumatta. 0 Käännä cappuccinoputkea keittimestä ulospäin (kuva 6). 0 Aseta astia cappuccinoputken alapuolelle (kuva 6). 0 Käännä höyrynuppia puoli kierrosta vastapäivään perille saakka (kuva 8). Cappuccinoputkesta alkaa valua kuu- maa vettä putken alle asetettuun astiaan. 0 Voit keskeyttää kuuman veden valu- misen kääntämällä nuppia myötäpäivään perille saakka (kuva 8) ja aseta cappuccinoputki tämän jälkeen alkuperäiseen asentoonsa keittimen keskustaa kohden. (Anna kuuman veden valua korkeintaan 2 minuutin ajan kerrallaan). 8 Maidon vaahdottaminen 0 Kaada astiaan noin 100 grammaa mai- toa jokaista valmistamaasi cappucci- nokupillista kohti. Muista astiaa valitessasi, että maidon tilavuus kasvaa noin 2 tai 3 kertaiseksi cappuccinon valmistuksen aikana.

Suosittelemme jääkaappikylmän kevyt- maidon käyttöä. 0 Valmista kahvi edellisissä luvuissa annettujen ohjeiden mukaisesti ja muista käyttää riittävän suuria kup- peja. 0 Käännä cappuccinoputkea ulospäin (kuva 6). 0 Paina höyrypainiketta (kuva 22). Merkkivalo alkaa vilkkua ja osoittaa, että keittimen esilämmitys on meneil- lään (merkkivalot ja eivät pala, mikä tarkoittaa, että kahvia ei voi val- mistaa). Kun merkkivalo palaa vilkkumatta, keitin on saavuttanut parhaan mah- dollisen lämpötilan höyryn valmistuk- seen. 0 Upota cappuccinoputki välittömästi (viimeistään kahden minuutin kulut- tua, sillä muuten keitin palaa automaattisesti kahvitoimintoon) mai- toa sisältävään astiaan (kuva 23). Käännä höyrynuppia vastapäivään puoli kierrosta perille saakka (kuva 8).

Huom! Cappuccinoputkeen kuivunut maito voi aiheuttaa epäpuhtauksia. Älä upota cappuccinoputkea maitoon niin syvälle, että putken yläosassa oleva ilma-aukko on maidossa. Maitoa voi sitä kautta imeytyä suuttimeen ja aiheuttaa cappuccinoputkeen epäp- uhtauksia. Cappuccinoputkesta tuleva höyry vaahdottaa maidon ja lisää sen tilavu- utta. Maito vaahdottuu paremmin, jos upotat cappuccinoputken maitoon ja käännät sitä astiassa hitain liikkein alhaalta ylöspäin. (Anna höyryn tulla ulos korkeintaan 2 minuutin ajan ker- rallaan). 0 Keskeytä höyryn tulo kääntämällä höyrynuppia myötäpäivään perille saakka (kuva 8) sen jälkeen, kun läm- pötila on oikea. Paina tämän jälkeen höyrypainiketta (kuva 22), jolloin höyrytoiminto menee pois päältä. 0 Kaada maitovaahto aiemmin valm- istettua espressokahvia sisältäviin kup- peihin. Cappuccino on nyt valmis (lisää sokeria maun mukaan ja ripottele kaakaojauhetta maitovaahdon pin- nalle).

Huom: Keitin on liian kuuma uuden kahvikupillisen valmistamiseksi heti cappuccinon valmistamisen ja höyry- toiminnon sammuttamisen jälkeen höyrypainiketta (kuva 22) (merk- kivalot ja vilkkuvat ja osoitta- vat, ettei lämpötila sovellu valmistukseen). Anna keittimen jäähtyä vähän aikaa ennen seuraavan kahvin valmistamista. Vinkki: Keitin jäähtyy nopeammin höyrytoiminnon käytön jälkeen, kun 822_949_383 ECS5000_5200_Elux.book Seite 67 Donnerstag, 17. Januar 2008 1:58 01q

avaat höyrynupin ja annat veden valua cappuccinoputkesta astiaan, kunnes merkkivalojen ja vilkkuminen loppuu.

8.1 Cappuccinoputken puhdistus

Puhdista cappuccinoputki aina käytön jälkeen. 0 Käännä höyrynuppia vastapäivään per- ille saakka ja anna veden tai höyryn tulla ulos muutaman sekunnin ajan (kuva 8). Höyryputken sisälle mahdollisesti jäänyt maito huuhtoutuu näin pois.

Tärkeää: Suorita tämä toimenpide hygienisistä syistä aina keittimen käytön jälkeen, jottei maitoa pääse kerääntymään cappuccinoputken sis- ään. 0 Käännä nuppia myötäpäivään perille saakka. Odota pari minuuttia, kunnes cappuccinoputki on jäähtynyt. 0 Pidä toisella kädellä höyryputken kah- vaa paikallaan ja avaa cappuccinop- utken pikalukitus kiertämällä sitä toisella kädellä vähän myötäpäivään. Vedä cappuccinoputki irti (kuva 24). 0 Irrota cappuccinosuutin höyryputkesta vetämällä se alas. 0 Pese cappuccinoputki ja suutin huolel- lisesti kädenlämpöisellä vedellä. 0 Tarkista, etteivät kaksi kuvassa 25 nuolten osoittamaa reikää ole tukossa. Puhdista ne tarvittaessa neulalla. 0 Asenna cappuccinosuutin takaisin höyryputkeen kääntämällä sitä voi- makkaasti ylöspäin. 0 Asenna cappuccinoputki paikoilleen työntämällä sitä ylöspäin ja kääntämällä sitä vastapäivään (kuva 24). 9 Puhdistus ja hoito

Irrota pistoke pistorasiasta ja anna keittimen jäähtyä aina ennen puhdis- tuksen aloittamista. Älä koskaan upota keitintä veteen, sillä se on sähkökäyttöinen laite. Älä käytä liuotinaineita tai hankausaineita keittimen puhdistuk- seen. Puhdistukseen riittää kostea ja pehmeä pyyhe. Keittimen mitään osaa ei saa koskaan pestä astianpesukoneessa.

9.1 Kahvinkeittimen puhdistus

0 Puhdista sakkasäiliö (ohjeet löydät luvusta 9.2 „Sakkasäiliön tyhjentäminen“, sivu 68) aina silloin, kun merkkivalo palaa vilkkumatta. 0 Puhdista vesisäiliö säännöllisin välia- join. 0 Tippa-alusta on varustettu siihen keräytyneen veden tason osoittimella (punainen (kuva 26)). Tyhjennä ja pese tippa-alusta, kun osoitin alkaa näkyä (muutama millimetri tippa-alustan alapuolella). 0 Varmista säännöllisesti, etteivät kahvis- uuttimen reiät ole tukossa. Voit aukai- sta reiät raaputtamalla reikiin kerääntyneen kuivan kahvin pois neu- laa käyttämällä (kuva 27).

9.2 Sakkasäiliön tyhjentäminen

Laite laskee valmistettujen kahviannos- ten määrän. 14 yksittäisen (tai 7 pareittain) valmistetun kahvin jälkeen merkkivalo syttyy ilmoittamaan, että sakkasäiliö on täynnä. Säiliö on tyhjennettävä ja puhdistettava. Kah- vinkeittimellä ei voi valmistaa kahvia, ennen kuin sakkasäiliö on puhdistettu. 0 Avaa huoltoluukku puhdistusta varten avauspainiketta painamalla (kuva 15); merkkivalo vilkkuu . 0 Ota tippa-allas pois (kuva 16). Tyhjennä ja puhdista se. 0 Tyhjennä ja puhdista sakkasäiliö huo- lellisesti. Varmista, että kaikki pohjaan jäänyt kahvinporo poistetaan. Tärkeää: Sakkasäiliö on tyhjennettävä aina, kun tippa-alusta vedetään ulos, vaikka se ei olisikaan aivan täynnä. Jos sitä ei tyhjennetä, se saattaa tulla liian täyteen seuraavan kahvinvalmistuksen yhteydessä ja kahvinporo voi tukkia kahvinkeittimen. 822_949_383 ECS5000_5200_Elux.book Seite 68 Donnerstag, 17. Januar 2008 1:58 01q

Säiliö kannattaa puhdistaa laitteen päivittäisen käytön yhteydessä joka päivä. Tyhjennä sakkasäiliö aina, kun lait- teessa on virta. Vain silloin laite tunni- staa tyhjennyksen.

9.3 Kuumennuselementin puhdistus

Puhdista kuumennuselementti sään- nöllisesti, etteivät kahvikerrostumat pääse täyttämään sitä (kerrostumat voivat aiheuttaa toimintahäiriöitä). Puhdista kuumennuselementti seuraavasti: 0 Sammuta keitin painamalla painiketta (kuva 4) (älä irrota pistoketta) ja odota, että kaikki merkkivalot sammu- vat. 0 Aukaise huoltoluukku (kuva 15). 0 Vedä tippa-alusta sekä sakkasäiliö ulos (kuva 16) ja pese ne. 0 Paina kahta kuumennuselementin pun- aista vapautuspainiketta sivuilta kes- kelle päin yhteen (kuva 28) ja vedä kuumennuselementti ulos.

Huomio: Voit poistaa kuumennusele- mentin ainoastaan silloin, kun keitin on sammutettuna. Älä yritä poistaa kuumennuselementtiä keittimen ollessa päällä, sillä tämä saattaa vahingoittaa keitintä pahoin. 0 Pese kuumennuselementti juoksevan veden alla ilman pesuaineita.

Älä pese kuumennuselementtiä koskaan astianpesukoneessa. 0 Puhdista keittimen sisäosat huolellis- esti. Voit poistaa kovettuneet kahviker- rostumat sisäosista puisella tai muovisella haarukalla (kuva

). Ime loput kahvinporot tämän jälkeen pölynimurilla (kuva

0 Asenna kuumennuselementti takaisin (kuva 32, a) työntämällä se pitimeen (kuva 32, b) ja tappiin (kuva 32, c). Tapin tulee asettua kuumennusele- mentin alla olevaan putkeen (kuva 32, d). 0 Paina kuumennuselementtiä voi- makkaasti tämän jälkeen PUSH (kuva 32, e) kirjoituksen kohdalta, kunnes kuulet naksahduksen. 0 Varmista, että kaksi punaista painiketta (kuva 32, f) ovat ponnahtaneet ulospäin. Muussa tapauksessa luukku ei sulkeudu. Kuva 33: Molemmat punaiset painik- keet ovat ponnahtaneet ulos oikealla tavalla. Kuva 34: Punaiset painikkeet eivät ole ponnahtaneet ulos.

Huom 1: Voit sulkea huoltoluukun ja käyttää keitintä ainoastaan sen jälkeen, kun olet asettanut kuumennuselemen- tin oikein paikoilleen (napsahdus on kuulunut ja kumpikin punainen painike on ponnahtanut ulos). Merkkivalo vilkkuu, kun keitin yritetään käyn- nistää).

Huom 2: Jos kuumennuselementin paikalleen asetuksessa ilmenee ongel- mia, se on puristettava oikeisiin mit- toihinsa painamalla sitä (ennen paikoilleen asetusta) voimakkaasti yht- een ylä- ja alaosastaan kuvassa 31 osoitetulla tavalla.

Huom 3: Jos kuumennuselementin paikoilleen asetuksessa ilmenee edel- leenkin ongelmia, älä yritä laittaa sitä paikoilleen väkisin. Sulje huoltoluukku, irrota verkkojohdon pistotulppa het- keksi pistorasiasta ja pane se heti uudelleen paikoilleen. Odota, että kai- kki merkkivalot sammuvat, aukaise huoltoluukku ja aseta kuumennusele- mentti uudelleen paikoilleen. Aseta tippa-alusta sekä sakkasäiliö takaisin paikoilleen ja sulje huoltolu- ukku.

Kahvin valmistukseen käytetyn veden jatkuvan lämmittämisen seurauksena on täysin normaalia, että keittimen sis- äosiin kertyy ajan myötä kalkkijäämiä. Suorita kalkinpoisto aina silloin, kun merkkivalo alkaa vilkkumaan. 822_949_383 ECS5000_5200_Elux.book Seite 69 Donnerstag, 17. Januar 2008 1:58 01q

Huom: Voit valmistaa kahvia normaal- iin tapaan vielä merkkivalon syttymisen jälkeenkin. Suorita kalkinpoisto seuraavasti: 0 Käynnistä keitin painiketta pain- amalla (kuva 7). 0 Odota, että merkkivalot ja lopettavat vilkkumisen. 0 Valmista kalkinpoistoliuos keittimen mukana toimitetussa kalkinpois- toainepullossa annettujen ohjeiden mukaisesti. Kaada kalkinpoistoainepullon sisältö (0,125 litraa) vesisäiliöön ja lisää sitten 1 litra vettä.

Huomio: Älä missään tapauksessa käytä kalkinpoistoainetta, joka ei ole Electroluxin suosittelema. Electrolux ei korvaa muiden kalkinpoistoaineiden käytöstä mahdollisesti aiheutuvia vahinkoja. Kalkinpoistonestettä saat alan liikkeistä tai Electrolux huoltopal- velusta. 0 Sijoita vähintään 1,5 litran vetoinen astia cappuccinoputken alle (kuva 6). 0 Paina painiketta ja pidä se pai- nettuna vähintään viiden sekunnin ajan. Painikkeen merkkivalo syt- tyy ja osoittaa, että kalkinpoisto- ohjelma on alkanut (merkkivalot ja ovat sammuneina ja osoittavat, ettei kahvia voida valmistaa). 0 Käännä höyrynuppia vastapäivään puolen kierroksen verran (kuva 8). Kalkinpoistoliuosta alkaa nyt valua cappuccinoputkesta sen alle asetett- uun astiaan. Kalkinpoisto-ohjelma suorittaa automaattisesti joitakin valutus- ja taukojaksoja, joiden avulla kahvinkeit- timen sisälle kerääntyneet kalkkiker- rostumat saadaan poistettua. 0 Kun merkkivalo syttyy noin 30 minuutin kuluttua, käännä höyrynup- pia puolen kierroksen verran myötäpäivään (kuva 8) perille saakka. Huuhtele keitin tämän jälkeen, jolloin saat poistettua kaiken keittimen sisälle vielä jääneen kalkinpoistoaineen. 0 Poista vesisäiliö, huuhtele se ja täytä se puhtaalla vedellä. 0 Aseta vesisäiliö takaisin paikoilleen. 0 Tyhjennä cappuccinoputken alle sijoitettuun astiaan kerääntynyt neste ja aseta se uudelleen putken alle. 0 Käännä höyrynuppia vastapäivään (kuva 8) puolen kierroksen verran. Cap- puccinoputkesta alkaa nyt valua kuu- maa vettä alla olevaan astiaan. Kun vesisäiliö on tyhjä, merkkivalo sammuu ja merkkivalo syttyy

0 Käännä höyrynuppia myötäpäivään perille saakka (kuva 8) ja täytä vesisäiliö uudelleen puhtaalla vedellä. Kalkinpoisto-ohjelma on nyt loppunut ja keitin on valmis uuden kahvin valm- istukseen.

Huom: Mikäli keskeytät kalkinpoisto- ohjelman ennen sen päättymistä, hälytys ei poistu ja joudut aloit- tamaan kalkinpoisto-ohjelman alusta.

Tärkeää: Laitteen takuu raukeaa, mikäli yllä kuvattua kalkinpoistoa ei suoriteta säännöllisesti.

9.5 Veden kovuuden asetus

Merkkivalo syttyy tietyn, jo tehtaalla ohjelmoidun toiminta-ajan jälkeen. Tämän oletusaika on ohjel- moitu erittäin paljon kalkkia sis- ältävälle vedelle. Halutessasi voi pidentää keittimen toiminta-aikaa ja vähentää kalkinpoiston suoritusti- heyttä ohjelmoimalla keittimen vesijo- htoveden todellisen kalkkipitoisuuden mukaisesti. Selvitä käytettävän veden kovuus laitteen mukana toimitetulla testiliuskalla tai kysy tietoja veden kovuudesta paikalliselta vesilaitokselta. Veden kovuuden määrittäminen 0 Upota testiliuska noin 1 sekunnin ajaksi kylmään veteen. Ravistele yli- määräinen vesi pois ja määritä veden kovuus vaaleanpunaisiksi värjäytynei- den alueiden perusteella. 822_949_383 ECS5000_5200_Elux.book Seite 70 Donnerstag, 17. Januar 2008 1:58 01q

Ei yhtään tai yksi vaaleanpunai- nen alue: kovuusaste 1, pehmeä enint. 1,24 mmol/l eli 7 saksalaista kovuusastetta eli 12,6° ranskalaista kovuusastetta Kaksi vaaleanpunaista aluetta: kovuusaste 2, keskikova enint. 2,5 mmol/l eli 14° saksalaista kovuusastetta eli 25,2° ranskalaista kovuusastetta Kolme vaaleanpunaista aluetta: kovuusaste 3, kova enint. 3,7 mmol/l eli 21° saksalaista kovuusastetta eli 37,8° ranskalaista kovuusastetta Neljä vaaleanpunaista aluetta: kovuusaste 4, erittäin kova enint. 3,7 mmol/l eli yli 21° saksalaista kovuusastetta eli yli 37,8° ranskalaista kovuusas- tetta Selvitetyn veden kovuuden asettaminen ja tallentaminen Käytettävissä on 4 eri kovuusastetta. Tehtaalla laitteeseen on asetettu arvo 4. 0 Varmista, että keittimessä ei ole virtaa (mikään merkkivalo ei pala). 0 Paina painiketta ja pidä sitä pai- nettuna vähintään 5 sekunnin verran. Neljä merkkivaloa , , ja syttyvät. 0 Paina painiketta (kuva 19) useita kertoja, kunnes merkkivalojen luku- määrä vastaa selvitetyn kovuusasteen vaaleanpunaisten alueiden luku- määrää (esimerkiksi kun on asetettava veden kovuus 3, paina painiketta kolme kertaa siten, että 3 merkkivaloa , ja palavat yhdessä). Paina painiketta , jolloin tieto tallentuu muistiin. Nyt keitin on ohjel- moitu siten, että se ilmoittaa kalkin- poiston suorittamisen tarpeesta veden todellisen kalkkipitoisuuden mukaan. 10 Merkkivalojen selitykset Merkkivalot ja vilkkuvat

• Keitin ei ole käyttövalmis (veden läm- pötila ei ole saavuttanut kahvin valm- istukselle parhaiten sopivaa lämpötilaa). Odota, että merkkivalot palavat vilkkumatta ennen kahvin valmistuksen aloittamista. Merkkivalot ja palavat vilk- kumatta

• Kahvinkeitin on saavuttanut oikean lämpötilan ja on valmis kahvin valmis- tukseen Merkkivalo palaa vilkkumatta

• Kahvinkeitin valmistaa yhtä kah- vikupillista. Merkkivalo palaa vilkkumatta

• Kahvinkeitin valmistaa kahta kah- vikupillista. Höyryn merkkivalo vilkkuu

• Kahvinkeitin lämpenee höyryn tuot- tamiselle parhaaseen mahdolliseen lämpötilaan. Odota, että merkkivalo palaa vilkkumatta ennen kuin käännät höyrynuppia. Höyryn merkkivalo palaa vilkkumatta

• Kahvinkeitin on valmis höyryn tuot- tamiseen ja voit kääntää höyrynuppia. Merkkivalo palaa vilkkumatta

• Kahvinkeitin on asetettu kahvi- jauheella tapahtuvalle kahvin valmis- tukselle (katso luku 6 „Kahvin valmistaminen kahvijauheesta“, sivu 66). Merkkivalo palaa vilkkumatta

• Automaattinen kalkinpoisto-ohjelma on käynnissä. (Katso luku 9.4 „Kalkin- poisto“, sivu 69) 822_949_383 ECS5000_5200_Elux.book Seite 71 Donnerstag, 17. Januar 2008 1:58 01q

11 Hälytysmerkkivalojen selit- ykset ja mitä tehdä, jos ne syttyvät Merkkivalo palaa vilkkumatta

• Vesisäiliö on tyhjä tai se on asetettu väärin paikoilleen. 0 Täytä vesisäiliö luvussa 3.2 „Vesisäiliön täyttäminen“, sivu 62 annettujen ohjeiden mukaisesti ja aseta se oikein paikoilleen.

• Säiliö on likainen tai siinä on kalkkiker- rostumia. 0 Huuhtele säiliö tai poista siihen kerääntynyt kalkki. Merkkivalo vilkkuu

• Kahvinkeitin ei valmista kahvia ja sen toiminta on äänekästä. 0 Käännä höyrynuppia vastapäivään (kuva 8) luvussa 4 „Kahvin valmistaminen kahvipavuista“, sivu 63 kohta 10 annettujen ohjeiden mukai- sesti.

• Kahvia valuu liian hitaasti 0 Käännä jauhatuskarkeuden säätönup- pia (kuva 17) vastapäivään yhden nak- sahduksen verran (luku 5 „Kahvimyllyn säätö“, sivu 65). Merkkivalo palaa vilkkumatta

• Sakkasäiliö on täynnä tai sitä ei ole asetettu paikoilleen. 0 Tyhjennä sakkasäiliö, puhdista ja luvussa 9.2 „Sakkasäiliön tyhjentäminen“, sivu 68 osoitetulla tavalla ja aseta se uudelleen paikoil- leen.

• Sakkasäiliötä ei ole asetettu paikoilleen puhdistuksen jälkeen. 0 Aukaise huoltoluukku ja aseta sak- kasäiliö paikoilleen. Merkkivalo vilkkuu

• Kahvijauhetta ei ole kaadettu suppi- loon, vaikka toiminto on valittu. 0 Kaada kahvijauhetta suppiloon luvussa 6 „Kahvin valmistaminen kahvi- jauheesta“, sivu 66 osoitetulla tavalla.

• Kahvipavut ovat loppuneet. 0 Täytä kahvipapusäiliö luvussa 3.3 „Kah- vipapusäiliön täyttäminen“, sivu 63 kuvatulla tavalla.

• Mikäli kahvimyllyn toiminta on erittäin äänekästä, kahvipapujen seassa ollut pieni kivi on lukinnut kahvimyllyn toiminnan 0 Ota yhteys huoltoliikkeeseen. Takuu ei välttämättä korvaa myllyn tukkeutu- mista tai vioittumista, jonka syynä on myllyyn joutunut vierasosa. Merkkivalo vilkkuu

• Kahvinkeittimessä on kalkkikerros- tumia. 0 Suorita kalkinpoisto-ohjelma mahdolli- simman pian luvussa 9.4 „Kalkin- poisto“, sivu 69 annettujen ohjeiden mukaisesti. Keittimestä kuuluu epätavallisia ääniä ja neljä merkkivaloa , , ja vilkkuvat vuorotellen

• Kuumennuselementtiä ei ole toden- näköisesti asetettu takaisin keittimeen puhdistuksen jälkeen. 0 Paina painikkeita ja sama- naikaisesti, kunnes neljä merkkivaloa sammuvat. Voit aukaista huoltoluukun ja asettaa kuumennuselementin paikoilleen vasta sen jälkeen, kun kai- kki neljä merkkivaloa ovat sammuneet (katso luku 9.3 „Kuumennuselementin puhdistus“, sivu 69). Merkkivalot ja vilkkuvat vuorotellen

• Keitin on juuri pantu päälle, mutta kuumennuselementtiä ei ole asetettu oikein paikoilleen, jolloin luukkua ei voi sulkea. 0 Paina kuumennuselementtiä PUSH kir- joituksen kohdalta, kunnes kuulet nak- sahduksen. Varmista, että kaksi punaista painiketta ovat ponnahta- neet ulos (luku 9.3 „Kuumennusele- mentin puhdistus“, sivu 69). Sulje huoltoluukku ja paina painiketta . 822_949_383 ECS5000_5200_Elux.book Seite 72 Donnerstag, 17. Januar 2008 1:58 01q

Merkkivalot , ja palavat ja vilkkuvat

• Kahvinkeitin on pantu päälle silloin, kun höyrynuppi oli auki. 0 Käännä höyrynuppia myötäpäivään perille saakka (kuva 8). Merkkivalo vilkkuu

• Huoltoluukku on auki. 0 Varmista, että kuumennuselementti on asetettu oikein paikoilleen, mikäli huoltoluukku ei sulkeudu oikein (luku

9.3 „Kuumennuselementin puhdistus“,

sivu 69). Merkkivalo palaa vilkkumatta ja merkkivalot ja vilkkuvat

• Kuumennuselementtiä ei ole toden- näköisesti asetettu takaisin keittimeen puhdistuksen jälkeen. 0 Aseta kuumennuselementti paikoilleen, katso luku 9.3 „Kuumennuselementin puhdistus“, sivu 69.

• Kahvinkeittimen sisäosat ovat erittäin likaiset. 0 Puhdista keittimen sisäosa huolellisesti luvussa 9.3 „Kuumennuselementin puhdistus“, sivu 69 annettujen ohjei- den mukaisesti. Merkkivalo vilkkuu

• Kahvijauheen suppilo on tukossa. 0 Tyhjennä suppilo veistä käyttämällä luvussa 6 „Kahvin valmistaminen kahv- ijauheesta“, sivu 66 kohta 5 annettujen ohjeiden mukaisesti (kuva 21). 12 Vianetsintä ennen kuin kutsut paikalle huoltoliik- keen Voit löytää toimintahäiriön syyn ja kor- jata sen helposti luvussa 11 „Hälytys- merkkivalojen selitykset ja mitä tehdä, jos ne syttyvät“, sivu 72 annettujen ohjeiden perusteella silloin, kun keitin ei toimi ja jokin hälytysmerkkivaloista palaa. Mikäli sitä vastoin mikään hälytysmerkkivaloista ei pala, suorita seuraavat tarkistukset ennen huoltoli- ikkeen paikalle kutsumista. Kahvi ei ole kuumaa

• Kuppeja ei ole esilämmitetty 0 Lämmitä kahvikupit huuhtomalla ne kuumalla vedellä tai jättämällä ne vähintään 20 minuutiksi kannella ole- valle lämmitystasolle (A) (katso luku 4 „Kahvin valmistaminen kahvipavuista“, sivu 63 - kohta 3).

• Kuumennuselementti on liian kylmä. 0 Lämmitä kuumennuselementti ennen kahvin valmistusta painamalla painiketta (katso kap. 4 „Kahvin valmistaminen kahvipavuista“, sivu 63 kohta 3). Kahvissa on vähän vaahtoa

• Keitin käyttää liian vähän kahvia haudutuksen aikana. 0 Käännä kahvijauheen määrän valintan- uppia (kuva 9) jonkin verran myötäpäivään (katso luku 4 „Kahvin valmistaminen kahvipavuista“, sivu 63 kohta 2).

• Kahvi on jauhettu liian karkeaksi. 0 Käännä jauhatuskarkeuden säätönup- pia (kuva 17) vastapäivään yhden nak- sahduksen verran (katso luku 5 „Kahvimyllyn säätö“, sivu 65).

• Kahvisekoitus ei ole sopiva. 0 Käytä täysautomaattiseen kahvinkeit- timeen soveltuvaa kahvisekoitusta. Kahvi valuu ulos liian hitaasti

• Kahvi on jauhettu liian hienoksi. 0 Käännä jauhatuskarkeuden säätönup- pia (kuva 17) myötäpäivään yhden naksahduksen verran (katso luku 5 „Kahvimyllyn säätö“, sivu 65).

• Keitin käyttää liian paljon kahvia haudutuksen suorittamiseksi 0 Käännä kahvijauheen määrän valintan- uppia (kuva 9) jonkin verran vas- tapäivään. Kahvia valuu liian nopeasti

• Kahvi on jauhettu liian karkeaksi 0 Käännä jauhatuskarkeuden säätönup- pia (kuva 17) yhden naksahduksen ver- ran vastapäivään (katso luku 5 „Kahvimyllyn säätö“, sivu 65). 822_949_383 ECS5000_5200_Elux.book Seite 73 Donnerstag, 17. Januar 2008 1:58 01q

• Keitin käyttää liian vähän kahvia haudutuksen yhteydessä 0 Käännä kahvijauheen määrän valintan- uppia (kuva 9) jonkin verran myötäpäivään. Kahvia ei valu jommasta kummasta suuttimesta

• Reikä on tukossa. 0 Poista kuiva kahvi pois neulalla (kuva 27). Höyrynuppia käännettäessä cappuc- cinoputkesta ei tule höyryä

• Cappuccinoputken ja cappuccinosuut- timen pienet reiät ovat tukossa. 0 Puhdista cappuccinoputken ja cappuc- cinosuuttimen pienet reiät (katso luku

8.1 „Cappuccinoputken puhdistus“,

sivu 68 - kuva 25). Painikkeita ja painettaessa keittimestä ei valu kahvia vaan vettä

• Kahvijauhe on voinut juuttua kiinni suppiloon. 0 Poista suppilon tukkiva kahvijauhe veitsellä (katso luku 6 „Kahvin valmis- taminen kahvijauheesta“, sivu 66- kohta 5). Puhdista uutin ja keittimen sisäosat tämän jälkeen (katso luvussa

9.3 „Kuumennuselementin puhdistus“,

sivu 69 annettuja ohjeita). Keitin ei käynnisty painiketta painettaessa

• Kahvinkeitintä ei ole liitetty sähköverk- koon. 0 Tarkista, että verkkojohdon pistoke on asetettu pistorasiaan Kuumennuselementtiä ei saada irrotettua puhdistuksen suorit- tamista varten

• Keitin on päällä. Voit poistaa kuumen- nuselementin ainoastaan silloin, kun keitin on sammutettuna. 0 Sammuta keitin (katso luku 9.3 „Kuu- mennuselementin puhdistus“, sivu 69).

Huomio: Voit poistaa kuumennusele- mentin ainoastaan silloin, kun keitin on sammutettu. Älä yritä poistaa kuumen- nuselementtiä keittimen ollessa päällä, sillä tämä saattaa vahingoittaa keitintä erittäin pahoin. Kahvijauheen käytön (kahvipapujen sijaan) yhteydessä kahvinkeit- timestä ei valu kahvia

• Olet kaatanut suppiloon liikaa kahvi- jauhetta. 0 Poista kuumennuselementti ja puhdista keittimen sisäosat luvussa 9.3 „Kuu- mennuselementin puhdistus“, sivu 69 annettujen ohjeiden mukaisesti. Toista toimenpide kaatamalla suppiloon korkeintaan 2 mittalusikallista kahvi- jauhetta.

• Painiketta ei ole painettu ja keitin on käyttänyt kahvijauheen lisäksi myös kahvimyllyn jauhaman kahvin. 0 Puhdista keittimen sisäosat huolellis- esti luvussa 9.3 „Kuumennuselementin puhdistus“, sivu 69 annettujen ohjei- den mukaisesti. Toista toimenpide painamalla ensin painiketta luvussa 6 „Kahvin valmistaminen kahvi- jauheesta“, sivu 66 annettujen ohjei- den mukaisesti.

• Kahvijauhe on täytetty silloin, kun kah- vinkeittimessä ei ole virtaa. 0 Poista kuumennuselementti ja puhdista keittimen sisäosat luvussa 9.3 „Kuu- mennuselementin puhdistus“, sivu 69 annettujen ohjeiden mukaisesti. Pane kahvinkeitin päälle ja toista toimen- piteet. Kahvi ei valu suuttimista vaan huol- toluukkua pitkin

• Kuiva kahvi on tukkinut suuttimen reiät. 0 Lävistä reiät neulalla (kuva 27).

• Huoltoluukun sisällä oleva kääntölo- kero on juuttunut paikoilleen ja ei pääse kääntymään. 0 Puhdista kääntölokero huolellisesti ennen kaikkea saranoiden kohdalta, jotta se pääsee kääntymään vapaasti. 822_949_383 ECS5000_5200_Elux.book Seite 74 Donnerstag, 17. Januar 2008 1:58 01q

Mitä pitää tehdä, jos laite on kuljetettava toiseen paikkaan?• Säilytä laitteen alkuperäinen pakkaus mahdollista kuljetusta varten. Käytä ehdottomasti alkuperäistä muovipus-sia suojana naarmuja vastaan.• Suojaa laite iskuilta. Emme ota vastu-uta kuljetuksen aikana sattuneista vau-rioista.• Tyhjennä vesisäiliö ja sakkasäiliö.• Kiinnitä huomiota laitteen varastointi-paikkaan erityisesti kylminä vuodenai-koina. Pakkanen voi vioittaa laitetta. 13 Tekniset tiedot Verkkojännite: 220-240 VOttoteho: 1350 W Laite täyttää seuraavat EU-direktiivit:• Pienjännitedirektiivi 2006/95/EU• EMC direktiivi (sähkömagneettinen yhteensopivuus) 89/336/EEC ja seurannaismuutokset 92/31/EEC ja 93/68/EEC• Elintarvikkeiden kanssa kosketuksiin joutuvat materiaalit ja välineet vas-taavat EY asetuksen 1935/2004 vaa-timuksia. 14 Hävittäminen

PakkausmateriaaliPakkausmateriaalit ovat haitattomia ja kierrätettäviä. Muoviosat on merkitty esim. >PE<,> PS< jne. Toimita pakkaus-materiaalit lajiteltuina niille varattui-hin kunnallisiin keräyspisteisiin.

Käytöstä poistettu laite Tuotteessa tai sen pakkauksessa oleva symboli W ilmoittaa, että tätä tuo-tetta ei saa käsitellä tavallisena kotita-lousjätteenä, vaan se on luovutettava sähkö- ja elektroniikkalaitteiden kerä-yspisteeseen. Hävittämällä tuotteen oi-kein vaikutat osaltasi ympäristönsuoje-luun ja estät lähimmäistesi terveyteen kohdistuvat haittavaikutukset. Laitteen väärä hävittäminen vaarantaa ympä-ristön ja terveyden. Lisätietoja tämän tuotteen kierrätyksestä saat paikallises-ta kunnanvirastosta, jätehuollosta tai liikkeestä, josta hankit tuotteen. 15 Huoltotapauksessa Säilytä ehdottomasti alkuperäinen pakkaus vaahtomuoviosat mukaanlukien. Kuljetusvaurioiden välttämiseksi tulee laitteen olla hyvin pakattu.822_949_383 ECS5000_5200_Elux.book Seite 75 Donnerstag, 17. Januar 2008 1:58 01q

3.1 Kohvimasina paigaldamine ja
