HASZNÁLATI ÚTMUTATÓ CS 5200 AEG-ELECTROLUX

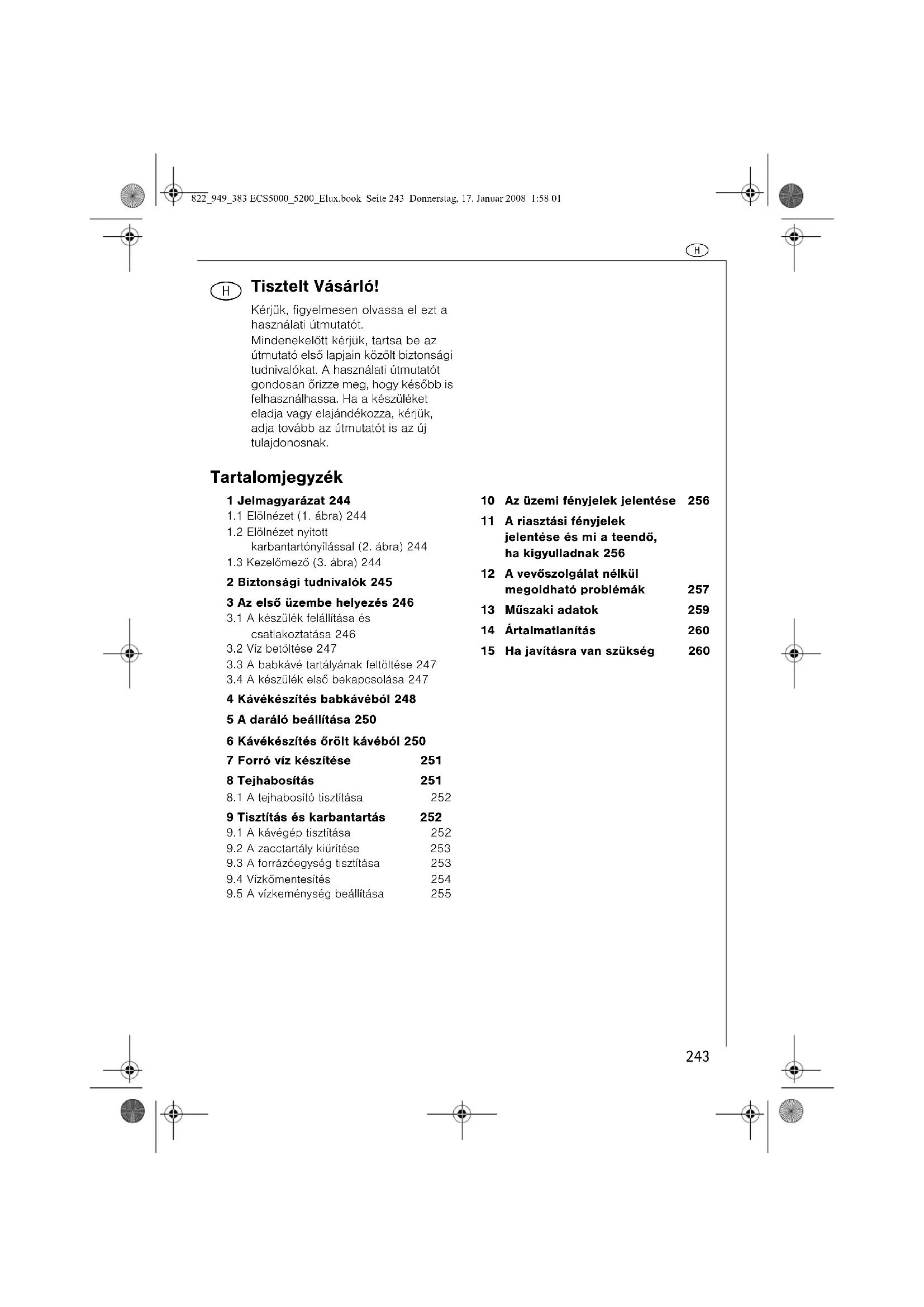

Tisztelt Vásárló! Kérjük, figyelmesen olvassa el ezt a használati útmutatót. Mindenekelõtt kérjük, tartsa be az útmutató elsõ lapjain közölt biztonsági tudnivalókat. A használati útmutatót gondosan õrizze meg, hogy késõbb is felhasználhassa. Ha a készüléket eladja vagy elajándékozza, kérjük, adja tovább az útmutatót is az új tulajdonosnak. Tartalomjegyzék 1 Jelmagyarázat 244

1.1 Elölnézet (1. ábra) 2441.2 Elölnézet nyitott karbantartónyílással (2. ábra) 2441.3 Kezelõmezõ (3. ábra) 244

2 Biztonsági tudnivalók 245 3 Az elsõ üzembe helyezés 246 3.1 A készülék felállítása és csatlakoztatása 2463.2 Víz betöltése 2473.3 A babkávé tartályának feltöltése 2473.4 A készülék elsõ bekapcsolása 247 4 Kávékészítés babkávéból 248 5 A daráló beállítása 250 6 Kávékészítés õrölt kávéból 250 7 Forró víz készítése 251 8 Tejhabosítás 251

8.1 A tejhabosító tisztítása 252

9 Tisztítás és karbantartás 252 9.1 A kávégép tisztítása 2529.2 A zacctartály kiürítése 2539.3 A forrázóegység tisztítása 2539.4 Vízkõmentesítés 2549.5 A vízkeménység beállítása 255 10 Az üzemi fényjelek jelentése 256 11 A riasztási fényjelek jelentése és mi a teendõ, ha kigyulladnak 256 12 A vevõszolgálat nélkül megoldható problémák 257 13 Mûszaki adatok 259 14 Ártalmatlanítás 260 15 Ha javításra van szükség 260 822_949_383 ECS5000_5200_Elux.book Seite 243 Donnerstag, 17. Januar 2008 1:58 01h

Ez a használati útmutató az ECS 5000 és az ECS 5200 kávéautomatára vonatkozik. A két készülék kezelése azonos. Az 1. és 2. ábrán a két készüléktípus látható. Minden további ábrán az ECS 5200 típus látható.

1.1 Elölnézet (1. ábra)

A Melegen tartó lap a csészék számára B A gõz forgatható gombja C Gõzcsõ D Tejhabosító E Tejhabosító (levehetõ) F Tejhabosító fúvóka (levehetõ) G A karbantartónyílás nyitógombja H Víztartály (kivehetõ) J Csepptálca (levehetõ) K Csepegtetõrács L Állítható magasságú kávékifolyó M Kezelõmezõ (lásd 3. ábra) N A babkávé tartályának fedele O Az õrölt kávé tartályának fedele

1.2 Elölnézet nyitott

karbantartónyílással (2. ábra) P Mérõkanál õrölt kávéhoz Q A mérõkanál rekesze R Az õrölt kávé betöltõrekesze S Karbantartónyílás T Kihúzható zacctartály U Mozgatható rekesz V Forrázóegység W Az õrlési finomság forgatható beállítógombja X A babkávé tartálya Y Típustábla (a készülék alján) Z Folyékony vízkõmentesítõ és tesztcsík

1.3 Kezelõmezõ (3. ábra)

a „Kávémennyiség” forgatható gomb (rövid, normál, hosszú) b „Õrölt kávé mennyisége” forgatható gomb (gyenge, normál, erõs) c „Egy csésze” gomb d „Két csésze” gomb e A kávégép ki-/bekapcsoló gombja f „Gõz” funkcióválasztó gomb g „Õrölt kávé” gomb (a daráló kikapcsolása) h „Öblítés” és „vízkõmentesítés” gomb j „1 csésze” és „kávéhõmérséklet OK” fényjel k „2 csésze” és „kávéhõmérséklet OK” fényjel l „Gõz” és „gõzhõmérséklet OK” fényjel m „Õrölt kávé” fényjel (daráló kikapcsolva) n „Vízkõriasztás” fényjel o „Nincs víz” vagy „víztartály kivéve” fényjel p „Zacctartály tele” vagy „zacctartály kivéve” fényjel q „Általános riasztás” fényjel 822_949_383 ECS5000_5200_Elux.book Seite 244 Donnerstag, 17. Januar 2008 1:58 01h

2 Biztonsági tudnivalók

Ez a készülék biztonsági szempont- ból megfelel az elismert mûszaki szabályzatoknak és a készülékbizton- ságról szóló törvény elõírásainak. Gyártóként mégis kötelességünknek érezzük, hogy felhívjuk a figyelmét az alábbi biztonsági tudnivalókra. Általános biztonság

• A készüléket kizárólag olyan elektro- mos hálózatra szabad csatlakoztatni, amelynek feszültsége, áramfajtája és frekvenciája megegyezik a típustáb- lán megadottakkal (lásd a készülék alján)!

• A tápvezeték sohase érintkezzen a készülék forró részeivel.

• A hálózati csatlakozódugót sohase a vezetéknél fogva húzza ki az aljzat- ból!

• Ne helyezze üzembe a készüléket, ha: – sérült a tápvezeték vagy – a házon látható sérülések vannak.

• Korlátozott fizikai, érzékszervi vagy szellemi képességû, ill. a készülék kezeléséhez szükséges tapasztalattal és ismeretekkel nem rendelkezõ személyek (beleértve a gyermekeket) a készüléket kizárólag csak az értük felelõs személy által végzett betaní- tás és kezdeti felügyelet után üzemel- tethetik és használhatják. A gyermekek biztonsága

• Sohase mûködtesse a készüléket felügyelet nélkül, és gyermekek jelenlétében különösen körülte- kintõen használja!

• Gyõzõdjön meg, hogy gyermekek nem tudják a készüléket játék céljára használni!

• A csomagolóanyagok (pl. fóliazacs- kók) nem gyermekek kezébe valók. Biztonságos üzemeltetés

• Vigyázat! A kávékifolyó, a tej- habosító és a melegen tartó lap mûködés közben üzemszerûen felforrósodik. A gyermekeket tartsa távol a készüléktõl!

• Vigyázat! Bekapcsolt tejhabosító esetén forrázásveszély áll fenn! A kilépõ forró víz ill. forró vízgõz égési sérülést okozhat. A tejhabo- sítót csak akkor kapcsolja be, amikor edényt tart a tejhabosító alá.

• Gyúlékony folyadékot ne melegítsen gõzzel!

• A készüléket csak akkor üzemeltes- se, ha van víz a rendszerben! A víz- tartályba kizárólag hideg vizet töltsön. Ne töltsön bele forró vizet, tejet vagy más folyadékot. Vegye figye- lembe, hogy a max. feltöltési mennyi- ség kb. 1,8 liter.

• Ne tegyen fagyasztott vagy kara- mellezett kávészemeket a kávé- tartályba, csak pörkölt babkávét! Az idegen testeket, pl. az apró kö- vecskéket távolítsa el a kávésze- mek közül. A daráló idegen testek következtében fellépõ sérülése és beszorulása kizárható a garan- cia hatálya alól.

• Az õrölt kávé betöltõrekeszébe csak õrölt kávét tegyen.

• Ne hagyja szükségtelenül bekapcsol- va a készüléket.

• A készüléket ne tegye ki az idõjárás hatásának.

• Hosszabbító kábel használata esetén kizárólag kereskedelemben kapható, legalább 1,5 mm

vezeték-kereszt- metszetû kábelt használjon.

• A veszélyek elkerülése érdekében mozgászavarban szenvedõ szemé- lyek sohase használják a készüléket kísérõszemély nélkül.

• A készüléket csak akkor üzemel- tesse, ha be van helyezve a csepptálca, a zacctartály és a csepegtetõrács! 822_949_383 ECS5000_5200_Elux.book Seite 245 Donnerstag, 17. Januar 2008 1:58 01h

Biztonság a tisztítás és gondozás során

• Vegye figyelembe a tisztítási és vízkõ-mentesítési tudnivalókat.

• A karbantartás ill. a tisztítás elõtt a készüléket kapcsolja ki, és húzza ki a hálózati csatlakozódugót!

• Ne merítse víz alá a készüléket.

• A tejhabosítót csak kikapcsolt, lehûlt és nyomásmentes állapotban tisztítsa!

• A készülék alkatrészeit ne tisztítsa mosogatógépben.

• Sohase öntsön vizet a darálóba, a víz károsítja a darálót. A készüléket ne nyissa fel, és ne pró- bálja megjavítani. A szakszerûtlen javítás következtében a felhasználó súlyos veszélynek lehet kitéve. Villamos készülékeken csak képzett szakember végezhet javítást. Amennyiben esetleg javítás szüksé- ges, beleértve a hálózati tápvezeték cseréjét is, kérjük forduljon

• ahhoz a szakkereskedõhöz, akinél a készüléket vásárolta, vagy

• az Electrolux szervizvonalához. A készülék nem rendeltetésszerû használata vagy helytelen kezelé- se esetén nem tudunk garanciát ill. felelõsséget vállalni az esetle- ges károkért – ugyanez érvényes abban az esetben is, ha a tisztítá- si és a vízkõmentesítõ programot nem ennek a használati útmutató- nak megfelelõen, vagy a fényjel villogása esetén nem azonnal hajtják végre. A daráló idegen testek következtében fel- lépõ sérülése és beszorulása ki- zárható a garancia hatálya alól. 3 Az elsõ üzembe helyezés

3.1 A készülék felállítása és

csatlakoztatása 0 Kicsomagolás után ellenõrizze a ké- szülék sértetlenségét. Kétely esetén ne használja a készüléket, forduljon szakemberhez. 0 A készüléket helyezze vízcsaptól, mo- sogatótól és hõforrástól távol esõ munkafelületre.

Miután a készüléket a munkafelületre tette, ellenõrizze, hogy a gép oldal- és hátlapja körül legalább 5 cm, míg a kávégép felett legalább 20 cm sza- bad tér maradjon. A készüléket soha ne állítsa 0 °C-os vagy annál alacsonyabb hõmérsék- letû helyiségbe (ha a víz megfagy, a készülék károsodik).

Gyõzõdjön meg arról, hogy a hálózati feszültség megegyezik a készülék típustábláján feltüntetett értékkel. A készüléket mindig legalább 10 A teljesítményû, elõírásszerûen földelt aljzathoz csatlakoztassa. A gyártó nem vállal felelõsséget a berendezés földelésének hiányából eredõ, eset- leg fellépõ balesetekért.

Amennyiben a dugaszolóaljzat nem kompatibilis a készülék csatlakozódu- gójával, kérjük, szakemberrel cserél- tesse ki megfelelõ dugaszolóaljzatra. 0 Csatlakoztassa a készüléket egy dugaszolóaljzathoz. Amikor a legelsõ alkalommal csatla- koztatják a kávégépet a villamos há- lózatra, az önteszthez néhány másod- percre minden fényjel világít a kijel- zõn, azután minden fényjel kialszik.

Tanácsos a 9.5 „A vízkeménység beállítása”, 255. oldal fejezetben leír- tak szerint a lehetõ legrövidebb idõn belül beállítani a vízkeménységet. 822_949_383 ECS5000_5200_Elux.book Seite 246 Donnerstag, 17. Januar 2008 1:58 01h

A készülék helyes használatának el- sajátításához kérjük, az elsõ üzembe helyezés alkalmával kövesse lépésrõl lépésre az alábbi fejezetek útmuta- tását.

Minden bekapcsolás elõtt gyõzõdjön meg arról, hogy van-e víz a víztartály- ban, és szükség esetén töltse fel. A készüléknek az automatikus öblí- téshez minden be- ill. kikapcsolási folyamatnál vízre van szüksége. 0 Vegye ki a víztartályt (4. ábra), öblítse ki, és töltse fel friss vízzel a MAX vo- nalig. A víztartály kivételéhez a tej- habosítót mindig állítsa a gép közepe felé, különben az akadályozná a tar- tály kivételét.

A víztartályba kizárólag hideg vizet töltsön. Sohase töltsön bele egyéb folyadékot, pl. ásványvizet vagy tejet. 0 A víztartályt behelyezéskor ütközésig nyomja be.

Annak érdekében, hogy mindig aro- más kávét kapjon:

• naponta cserélje a vizet a víztartály- ban,

• a víztartályt hetente legalább egyszer tisztítsa meg normál mosogatóvízben (ne mosogatógépben). Utána öblítse át friss vízzel.

3.3 A babkávé tartályának

feltöltése 0 Nyissa fel a babkávé tartályának fedelét (5. ábra). 0 Töltse fel a tartályt babkávéval. 0 Zárja le a fedelet.

Vigyázat! Vegye figyelembe, hogy csak tiszta babkávé használható, amelyben nincsenek karamellezett vagy aromásított összetevõk, sem fagyasztott szemek. Gyõzõdjön meg arról, hogy nem kerül idegen test, pl. kavics a babkávé tartályába. A dará- ló idegen testek következtében fellépõ sérülése és beszorulása kizárható a garancia hatálya alól.

A kávégépet gyárilag ellenõrizték. Ehhez kávét használtak, így teljesen normális, ha a darálóban némi kávé található. Minden esetben garantál- juk, hogy a kávégép új.

3.4 A készülék elsõ bekapcsolása

A készülék elsõ üzembe helyezése- kor a kávégépet légteleníteni kell. 0 Ellenõrizze, hogy a víztartály fel van-e töltve, és hogy a hálózati kábel meg- felelõen be van-e dugva a dugaszoló- aljzatba. 0 Fordítsa ki a tejhabosítót, állítson alá egy csészét (6. ábra), és a gomb (7. ábra) megnyomásával kapcsolja be a gépet. 0 Közvetlenül ez után, 30 másod- percen belül fordítsa el a gõz forgat- ható gombját balra, ütközésig (8. ábra) (nem hiba, ha ekkor a készülék zajos lesz). Néhány másodperc múlva víz folyik ki a tejhabosítón. 0 Amikor a csésze mintegy 30 ml-ig fel van töltve vízzel, fordítsa a gõz for- gatható gombját ütközésig jobbra (8. ábra), hogy leállítsa a víz kifolyását. 0 Várjon, amíg a és a fényjel már nem villog, hanem folyamatosan világít. (A fényjelek villogása arra utal, hogy a gép felfûtési szakaszban van, míg a folyamatos világítás azt jelzi, hogy elérte a kávékészítéshez ideális hõmérsékletet.) Kevéssel azelõtt, hogy a fényjelek folyamatosan világítani kezdenének, a kávégép automatikusan öblítést végez: a kávékifolyón egy kevés forró víz folyik ki, amelyet az alatta elhe- lyezkedõ csepptálca fog fel.

Tanács: Ha (60 ml-nél kevesebb) erõs kávét kíván készíteni, elõzõleg a forró öblítõvízzel töltse fel a csészét. Néhány másodpercre hagyja a vizet a csészében (mielõtt kiöntené), hogy elõmelegítse a csészét. A kávégép ekkor üzemkész. 822_949_383 ECS5000_5200_Elux.book Seite 247 Donnerstag, 17. Januar 2008 1:58 01h

4 Kávékészítés babkávéból 0 Kávékészítés elõtt mindig ellenõrizze, hogy folyamatosan világít-e a és a fényjel, és hogy tele van-e a babkávé tartálya. 0 Az õrölt kávé mennyiségének forgat- ható gombjával (9. ábra) állítsa be a kívánt ízhatást. Minél inkább jobbra fordítja, annál nagyobb az a babkávé-mennyiség, amelyet a kávégép megdarál; tehát a kávé íze annál erõsebb lesz. A kávé- gép elsõ használatakor próbaképpen készítsen több különbözõ kávét, hogy megtalálja a forgatható gomb Ön számára megfelelõ beállítását. Ügyeljen arra, hogy ne forgassa túl- ságosan jobbra, különben fennáll annak a veszélye, hogy a kávé las- san (cseppenként) folyik ki, fõleg amikor két csésze kávét készít. 0 A kávémennyiség forgatható gombjá- val (10. ábra) állítsa be a kívánt kávé- mennyiséget. Minél inkább jobbra fordítja, annál több kávét készít. A kávégép elsõ használatakor próbaképpen készít- sen több különbözõ kávét, hogy megtalálja a forgatható gomb Ön számára megfelelõ beállítását. 0 Állítson a kávékifolyó nyílásai alá egy csészét, ha 1 kávét, ill. két csészét, ha 2 kávét kíván készíteni (11. ábra). Akkor keletkezik több kávéhab, ha a kávékifolyót lesüllyesztve a lehetõ legközelebb állítja azt a csészéhez (12. ábra). 0 Ha egy kávét kíván készíteni, nyomja meg a gombot (13. ábra). Ha 2 kávét kíván készíteni, nyomja meg a gombot (14. ábra). Ekkor a kávégép elkezdi darálni a babkávét, rövid elõforrázást végez, majd kiadja a kávét a csészébe. Ha megtörtént a beállított kávé- mennyiség kiadása, a készülék auto- matikusan befejezi a kávékészítést, és a kávézaccot a zacctartályba dobja. Néhány másodperc elteltével, amikor a és a fényjel ismét állandó- an világít, további kávé készíthetõ.

A kávégép kikapcsolásához nyomja meg a gombot. (Mielõtt kikapcsol a kávégép, automatikusan öblít: a kávékifolyón egy kevés forró víz folyik ki, amelyet az alatta elhelyezkedõ csepptálca fog fel. Vigyázzon, nehogy leforrázza magát.) Ha nem kapcsoljuk ki a kávégépet a gombbal, 3 órá- val az utolsó használat után minden esetben önmûködõen kikapcsol, miután elõzõleg rövid öblítést végzett.

1. megjegyzés: Ha a kávé cseppen-

ként ill. egyáltalán nem folyik ki, az õrlési finomság forgatható gombját (17. ábra) egy pozícióval el kell fordí- tani jobbra (lásd 5 „A daráló beállítása”, 250. oldal). Mindig egy pozícióval fordítsa odébb, egészen a kielégítõ kávékiadás eléréséig.

Az õrlési finomságot csak õrlés közben szabad módosítani. Az álló darálón végzett beállítás a kávégép sérülését okozhatja.

2. megjegyzés: Amennyiben túl

gyorsan folyik ki a kávé, és a kávé- hab sem felel meg az ízlésének, for- dítsa az õrölt kávé mennyiségének forgatható gombját (9. ábra) kissé jobbra. Próbaképpen készítsen több kávét, hogy megtalálja a forgatható gomb megfelelõ beállítását. Ügyeljen arra, hogy a forgatható gombot ne forgassa túlságosan jobbra, külön- ben fennáll annak veszélye, hogy a kávé lassan (cseppenként) folyik ki, fõleg amikor két csésze kávét készít. Ha pár adag lefõzése után a kávéhab még mindig nem felel meg az ízlésé- nek, fordítsa az õrlési finomság for- gatható gombját (17. ábra) egy pozí- cióval balra (lásd 5 „A daráló beállítása”, 250. oldal). 822_949_383 ECS5000_5200_Elux.book Seite 248 Donnerstag, 17. Januar 2008 1:58 01h

3. megjegyzés: Tanácsok forróbb

1) Ha a rögtön a kávégép bekapcso-

lása után (60 ml-nél kevesebb) erõs kávét kíván készíteni, használja az öblítés forró vizét a csészék elõmele- gítésére.

2) Ha azonban az utolsó kávékészí-

tés óta 2-3 percnél több telt el, akkor az újbóli kávékészítés elõtt a gomb megnyomásával fel kell fûteni a forrázóegységet. Ilyenkor folyassa a vizet az alatta álló csepptálcába. Ezt a vizet használhat- ja a kávéscsésze elõmelegítésére is. Ebben az esetben a forró vizet egy- szerûen folyassa a csészébe (majd öntse ki).

3) Ne használjon túl vastag csészét,

kivéve ha elõmelegíti õket, mivel az ilyenek túl sok hõt nyelnek el.

4) Mindig meleg vízzel kiöblítve vagy

legalább 20 percre a bekapcsolt ká- végép tetején a fûtött melegen tartó lapra állítva elõmelegített csészéket használjon.

4. megjegyzés: A kávékészítés so-

rán a kávé kiadása bármikor befejez- hetõ idõ elõtt a gomb (13. ábra) vagy a gomb (14. ábra) ismételt rövid megnyomásával, vagy a kávé- mennyiség forgatható gombjának (10. ábra) elforgatásával az óra- mutató járásával ellentétes irányban.

5. megjegyzés: Amikor befejezõdött

a kávékiadás, a kávémennyiség nö- velhetõ a gomb (13. ábra) vagy a gomb (14. ábra) nyomva tartásá- val és a kívánt kávémennyiség eléré- séig, vagy a kávémennyiség forgat- ható gombjának (10. ábra) elforgatá- sával az óramutató járásával meg- egyezõ irányban (közvetlenül a kávé kiadása után kell beavatkozni, mielõtt az elhasznált õrölt kávét a készülék a zacctartályba dobná).

6. megjegyzés: A fényjel

folyamatos világítása esetén fel kell tölteni a víztartályt. Máskülönben nem készíthetõ kávé. A víztartály csak akkor vehetõ ki, ha a tejhabosí- tót elõzõleg a gép közepe felé állítot- tuk. (Nem hiba, ha a fényjel ki- gyulladásakor van még némi víz a tartályban.)

7. megjegyzés: A kávégép számolja

az elkészített kávékat. 14 egycsészés (vagy 7 kétcsészés) kávékészítés után folyamatosan világít a fényjel, ami annak jelzése, hogy a zacctartály tele van, ki kell üríteni és meg kell tisztítani (lásd 9.2 „A zacctartály kiürítése”, 253. oldal).

8. megjegyzés: A kávégép haszná-

lata során idõvel elõfordulhat, hogy a daráló elkopik és a kávé túl gyorsan vagy kávéhab nélkül folyik ki, mivel túl durvára van darálva. Ennek a hibának az elhárításához újra be kell állítani a daráló õrlési finomságát. Ehhez fordítsa el a daráló forgatható beállítógombját (17. ábra), mégpedig egy pozícióval balra (a megfelelõ fejezetben leírtak szerint, lásd 5 „A daráló beállítása”,

9. megjegyzés: Ha hosszabb ideig

nem használták a kávégépet, akkor az újbóli használat elõtt a forrázóegy- séget a megfelelõ fejezetben leírtak szerint meg kell tisztítani, lásd 9.3 „A forrázóegység tisztítása”, 253. oldal.

10. megjegyzés: Kávékészítés

közben sohase vegye ki a víz- tartályt. Ha kivette, a kávégép már nem tud kávét készíteni, és villogni kezd a vízhiányt jelzõ fényjel. Ha további kávét próbál készíteni, a kávégép szokatlanul zajos lesz, és nem készíti el a kávét. A kávégép új- bóli üzembe helyezése céljából kér- jük, fordítsa el a gõz forgatható gombját ütközésig balra, és néhány másodpercig folyassa a vizet a tej- habosítóból. 822_949_383 ECS5000_5200_Elux.book Seite 249 Donnerstag, 17. Januar 2008 1:58 01h

A kávégép elsõ üzembe helyezése- kor legalább 4-5 kávét kell készíteni, mielõtt a gép kielégítõ eredményt nyújtana.

A riasztási fényjel kigyulladásával jel- zett zavar fellépésekor nem kell azon- nal a szervizhez fordulni. A probléma majdnem mindig elhárítható a 11 „A riasztási fényjelek jelentése és mi a teendõ, ha kigyulladnak”, 256. oldal és a 12 „A vevõszolgálat nélkül megoldható problémák”, 257. oldal útmutatásainak követésével. Amennyiben az útmutatás nem ele- gendõ a probléma elhárításához, kér- jük, forduljon az ügyfélszolgálathoz. 5 A daráló beállítása Mivel a darálót gyárilag már elõre beállították a helyes kávékiadáshoz, azt – legalábbis eleinte – nem kell állítani. Amennyiben a kávékiadás az elsõ kávék után mégis túl gyorsan vagy túl lassan (cseppenként) történik, ak- kor ez az õrlési finomság forgatható beállítógombjával korrigálható, amely a babkávé tartályában található (17. ábra). E korrekció hatása azonban csak legalább 2 kávékészítéssel késõbb észlelhetõ.

Az õrlési finomságot csak õrlés közben szabad módosítani. Az álló darálón végzett beállítás a kávégép sérülését okozhatja. 0 A lassabb kávékiadás és a jobb kávéhab érdekében fordítsa a forgat- ható gombot egy pozícióval balra (= a kávé finomabb õrlésû lesz) (18. ábra). 0 A gyorsabb (nem cseppenkénti) ká- vékiadás érdekében fordítsa a forgat- ható gombot egy pozícióval jobbra (= a kávé durvább õrlésû lesz) (18. ábra).

A kávégépet gyárilag ellenõrizték. Ehhez kávét használtak, így teljesen normális, ha a darálóban némi kávé található. Minden esetben garantál- juk, hogy a kávégép új. 6 Kávékészítés õrölt kávéból 0 A gomb megnyomásával válassza ki az „õrölt kávé” funkciót (19. ábra). Kigyullad a fényjel, és jelzi, hogy ez a funkció van kiválasztva, és a daráló ki van kapcsolva. 0 Középen emelje fel a fedelet, és tölt- sön õrölt kávét a betöltõrekeszbe (20. ábra), 1 csészéhez egy csapott mérõkanálnyit, 2 csészéhez két csa- pott mérõkanálnyit. 0 A kávémennyiség forgatható gombjá- val (10. ábra) állítsa be a kívánt kávé- mennyiséget. Minél inkább jobbra fordítja, annál több kávét készít. 0 Állítson a kávékifolyó nyílásai alá egy csészét, ha 1 kávét, ill. két csészét, ha 2 kávét kíván készíteni (11. ábra). Akkor keletkezik több kávéhab, ha a kávékifolyót lesüllyesztve a lehetõ legközelebb állítja azt a csészéhez (12. ábra). 0 Ha egy kávét kíván készíteni, nyomja meg a gombot (13. ábra). Ha 2 kávét kíván készíteni, nyomja meg a gombot (14. ábra).

1. megjegyzés: Az õrölt kávét soha

ne töltse kikapcsolt gépbe, így elke- rülheti, hogy az szétterjedjen a gép belsejében.

2. megjegyzés: Sohase töltsön be 2

csapott mérõkanálnál többet, külön- ben a kávégép nem fog kávét készí- teni, és az õrölt kávé a gép belsejébe kerül és beszennyezi azt, vagy a kávé csak cseppenként folyik ki. 822_949_383 ECS5000_5200_Elux.book Seite 250 Donnerstag, 17. Januar 2008 1:58 01h

3. megjegyzés: Az õrölt kávé betöl-

tendõ mennyiségének adagolására kizárólag a mellékelt mérõkanalat használja.

4. megjegyzés: Csak presszógépek-

hez alkalmas õrölt kávét tegyen a be- töltõrekeszbe: Semmi esetre se hasz- náljon babkávét, liofilizált (fagyasztva szárított) kávét vagy mást, ami káro- síthatná a kávégépet.

5. megjegyzés: Amennyiben kettõ-

nél több mérõkanál betöltése eldugí- taná a betöltõrekeszt, késsel tolja le az õrölt kávét (21. ábra), majd vegye ki a forrázóegységet, és a kávégép- pel együtt tisztítsa meg a 9.3 „A forrázóegység tisztítása”, 253. oldal leírása szerint.

Ha õrölt kávéval történõ kávékészítés után babkávéból kíván kávét készíteni, egyszerûen a gomb megnyomásá- val kapcsolja ki az „õrölt kávé” funkciót (kikapcsol a fényjel és a daráló ismét üzemkész).

Kérjük, vegye figyelembe a 3 - 7., a

9. és a 10. megjegyzést a következõ

fejezetben: 4 „Kávékészítés babkávéból”, 248. oldal. 7 Forró víz készítése 0 Mindig ellenõrizze, hogy folyamato- san világít-e a és a fényjel. 0 A tejhabosítót fordítsa ki (6. ábra). 0 Állítson egy edényt a tejhabosító alá (6. ábra). 0 A gõz forgatható gombját fordítsa fél- fordulatnyit ütközésig balra (8. ábra): A tejhabosítóból a forró víz az alatta álló edénybe folyik. 0 A forró víz kiadásának megszakításá- hoz fordítsa a forgatható gõzgombot ütközésig jobbra (8. ábra), és a tej- habosítót fordítsa vissza a kiindulási helyzetébe, a gép közepe felé. (Azt ajánljuk, hogy 2 percnél hosszabban ne folyassa a forró vizet.) 8 Tejhabosítás 0 Töltsön egy edénybe annyiszor 100 gramm tejet, ahány cappuccinót sze- retne készíteni. Az edény méretének kiválasztásakor vegye figyelembe, hogy a tej térfogata kétszeresére vagy háromszorosára nõ.

Javasoljuk, hogy hûtõszekrényben tartott, félzsíros, hideg tejet hasz- náljon. 0 A megfelelõ fejezetekben leírtak sze- rint készítse el a presszókávét, és használjon elegendõen nagy csé- széket. 0 Fordítsa a tejhabosítót kifelé (6. ábra). 0 Ez után nyomja meg a gõz gombot (22. ábra). A fényjel villogni kezd, ami azt je- lenti, hogy a kávégép felfût (a és fényjel nem világít, jelezve, hogy nem készíthetõ kávé). Amint a fényjel már nem villog, hanem állandóan világít, a kávégép hõmérséklete elérte a gõzképzéshez optimális értéket. 0 Rögtön ezután, de legfeljebb két per- cen belül (különben a gép automati- kusan visszakapcsol „kávé” üzem- módba), merítse bele a tejhabosítót a tejesedénybe (23. ábra). Ez után a gõz forgatható gombját fordítsa fél- fordulatnyit ütközésig balra (8. ábra).

Vigyázzon, nehogy leforrázza magát.

Vigyázat! A tejhabosítót szennyezõ beszáradt tejmaradványok veszélyt jelenthetnek. Ügyeljen arra, hogy ne merítse a tejhabosítót a tejbe olyan mélyen, hogy a tej ellepje a tejhabo- sító felsõ részén található légszívónyí- lást. Ezáltal a tej beszívódna a fúvó- kába, és esetleg a tejhabosító szennyezõdését idézné elõ. A tejhabosítóból gõz áramlik ki, ami felhabosítja a tejet, és krémes állagot kölcsönöz neki. Krémesebb tejhab készítéséhez merítse a tejhabosítót az edénybe, és mozgassa az edényt 822_949_383 ECS5000_5200_Elux.book Seite 251 Donnerstag, 17. Januar 2008 1:58 01h

lassan alulról felfelé. (Azt ajánljuk, hogy 2 percnél hosszabban ne en- gedje a gõzt.) 0 A kívánt hõmérséklet elérésekor a forgatható gõzgombot ütközésig jobbra fordítva (8. ábra) szakítsa meg a gõz kiadását, és a „gõz” funkció ki- kapcsolásához nyomja meg a gõzgombot (22. ábra). 0 A tejhabot töltse az elõzõleg elkészí- tett presszókávét tartalmazó csészék- be. Kész a cappuccino (ízlés szerint cukrozza, és ha szereti, szórjon ka- kaót a habra).

Megjegyzés: A cappuccino elkészí- tése és a „gõz” funkciónak a gõz- gomb (22. ábra) megnyomásával tör- ténõ kikapcsolása után a kávégép hõmérséklete kávékészítéshez még túl magas (villog a és a fény- jel, annak jelzésére, hogy a hõmér- séklet még nem alkalmas újabb kávékészítéshez). Ezért az újabb kávékészítés elõtt kis ideig várni kell, hogy a kávégép kissé lehûljön. TANÁCS: Annak érdekében, hogy a kávégép a „gõz” funkció kikapcsolá- sa után gyorsabban lehûljön, nyissa meg a forgatható gõzgombot, és fo- lyassa a vizet a tejhabosítóból egy edénybe, amíg már nem villog a és a fényjel.

8.1 A tejhabosító tisztítása

Fontos, hogy a tejhabosítót minden használat után megtisztítsa. 0 Néhány másodpercig engedje a vizet vagy a gõzt, a gõz forgatható gomb- ját ütközésig balra fordítva (8. ábra). Ezáltal a gõzcsõ belsejében esetleg lerakódott tejmaradványok is kiöblí- tõdnek.

Fontos: Higiéniai okokból azt ajánl- juk, hogy ezt a mûveletet mindig vé- gezze el, elkerülendõ, hogy tej rakód- jon le a tejhabosító belsejében. 0 A forgatható gombot fordítsa el ütkö- zésig jobbra. Várjon pár percet, amíg lehûl a tejhabosító. 0 Egyik kezével tartsa szorosan a gõz- csõ fogatnyúját. Másik kezével az óramutató járásával megegyezõ irányban enyhén elforgatva nyissa ki a tejhabosító bajonettzárát. Húzza ki a tejhabosítót (24. ábra). 0 Lefelé húzza le a tejhabosító fúvókát a gõzcsõrõl. 0 A tejhabosítót és a fúvókát langyos vízben gondosan mossa el. 0 Ellenõrizze, hogy nincs-e eldugulva a

25. ábrán nyilakkal jelölt két furat.

Adott esetben tûvel szúrja át és tisz- títsa meg õket. 0 Ismét szerelje fel a tejhabosító fúvó- kát, felhelyezve azt a gõzcsõre és erõsen felfelé tekerve. 0 Szerelje vissza a tejhabosítót, felfelé betolva és az óramutató járásával el- lentétes irányban elfordítva azt (24. ábra). 9 Tisztítás és karbantartás

A kávégépet minden tisztítás elõtt hagyja lehûlni, és válassza le az elektromos hálózatról. A kávégépet soha ne merítse vízbe: elektromos készülékrõl van szó. A kávégép tisztításához ne használ- jon oldószert ill. súrolószert. Elegen- dõ egy nedves, puha kendõ. A kávégép semelyik része sem tisztít- ható mosogatógépben.

9.1 A kávégép tisztítása

0 Minden alkalommal, amikor folyama- tosan világít a fényjel, tisztítsa meg a zacctartályt (leírás: 9.2 „A zacctartály kiürítése”, 253. oldal). 0 Javasoljuk, hogy gyakran tisztítsa a víztartályt is. 0 A csepptálca (piros színû) vízállásjel- zõvel van felszerelve (26. ábra). Ha ez a jelzés láthatóvá válik (néhány milliméterrel a csepptálca alatt), ki kell üríteni és meg kell tisztítani a csepptálcát. 822_949_383 ECS5000_5200_Elux.book Seite 252 Donnerstag, 17. Januar 2008 1:58 01h

0 Ellenõrizze, hogy nincsenek-e eldu- gulva a kávékifolyó nyílásai. Tisztítás- képpen tûvel távolíthatja el a rászá- radt kávét (27. ábra).

9.2 A zacctartály kiürítése

A készülék számolja az elkészített kávékat. 14 egycsészés (vagy 7 két- csészés) kávékészítés után világít a fényjel, amely arra utal, hogy tele van a zacctartály, ki kell üríteni és meg kell tisztítani. Amíg a zacctartályt meg nem tisztítják, a kávégép nem tud kávét készíteni. 0 Tisztításhoz a megfelelõ nyitógombot megnyomva reteszelje ki és nyissa fel a karbantartónyílást (15. ábra), ekkor villog a fényjel. 0 Ezután vegye ki és tisztítsa meg csepptálcát (16. ábra). 0 Gondosan ürítse ki és tisztítsa meg a zacctartályt. Kérjük, ügyeljen arra, hogy eltávolítson a fenékre lerakódott minden maradványt. Fontos: Minden alkalommal, amikor kihúzza a csepptálcát, ki kell üríteni a zacctartályt is, még ha az nincs is egészen tele. Ha nem hajtjuk végre ezt a mûveletet, akkor a rákövetkezõ kávékészítéseknél elõfordulhat, hogy a zacctartály túlságosan megtelik, és a túlcsorduló kávézacc eltömíti a kávégépet.

A készülék napi használata esetén a tartályt is naponta ürítse ki. A zacctartályt mindig bekapcsolt ké- szüléknél ürítse ki. A készülék csak így ismeri fel az ürítést.

9.3 A forrázóegység tisztítása

A forrázóegységet rendszeresen meg kell tisztítani, elkerülendõ, hogy rásüljön a kávé (ami üzemzavarok- hoz vezethet). A tisztításhoz a követ- kezõképpen járjon el:

A gomb (4. ábra) megnyomásával kapcsolja ki a kávégépet (ne húzza ki a hálózati csatlakozódugót) és várjon, amíg ki nem alszik minden fényjel! 0 Nyissa fel a karbantartónyílást (15. ábra). 0 Vegye ki és tisztítsa meg csepptálcát és a zacctartályt (16. ábra). 0 Nyomja meg a forrázóegység két piros kioldógombját oldalra és közép felé (28. ábra), és húzza ki a forrázó- egységet.

Figyelem! A forrázóegység csak kikapcsolt gépnél vehetõ ki. Ha megkísérli a bekapcsolt kávégép- bõl kivenni a forrázóegységet, azzal a gép súlyos károsodását kockáztatja. 0 A forrázóegységet mosogatószer használata nélkül, folyó vezetékes víz alatt tisztítsa meg.

A forrázóegységet sohase tisztítsa mosogatógépben.

Alaposan tisztítsa meg a gép belsejét. A kávégépre belül rásült kávémarad- ványokat fa vagy mûanyag villával ka- parja le (29. ábra), majd porszívózzon ki minden maradványt (30. ábra). 0 Az ismételt behelyezéshez tegye a forrázóegységet (32. ábra, a) a tartó- ba (32. ábra, b) és tolja be a rögzítõ- csapot (32. ábra, c). A rögzítõcsapot be kell vezetni a forrázóegységen alul található csõbe (32. ábra, d). 0 Most nyomja erõsen a PUSH feliratot (32. ábra, e), amíg a bekattanás hangját nem hallja. 0 Gyõzõdjön meg arról, hogy a két pi- ros gomb (32. ábra, f) ki van pattan- va, különben a nyílás nem zárható le.

33. ábra: A két piros gomb helyesen

34. ábra: A két piros gomb nincs

1. megjegyzés: Ha a forrázóegység

nincs megfelelõen behelyezve, azaz a hallható kattanásig bepattintva, és a piros gombok nincsenek helyesen 822_949_383 ECS5000_5200_Elux.book Seite 253 Donnerstag, 17. Januar 2008 1:58 01h

kipattanva, nem zárható be a karban- tartónyílás, és a kávégép nem helyez- hetõ üzembe (ha bekapcsolják, villog a fényjel).

2. megjegyzés: Ha a forrázóegység

csak nehezen helyezhetõ be, akkor (behelyezés elõtt) megfelelõ méretre kell állítani, mégpedig a 31. ábrán bemutatott módon alulról és felülrõl egyidejûleg erõsen összenyomva a forrázóegységet.

3. megjegyzés: Ha a forrázóegység

még mindig nehezen helyezhetõ be, ne próbálja meg erõvel behelyezni, hanem zárja le a karbantartónyílást, húzza ki a tápkábel csatlakozódugó- ját a dugaszolóaljzatból, majd dugja azonnal ismét vissza. Várja meg, hogy minden fényjel kialudjon, majd nyissa fel a karbantartónyílást, és he- lyezze be ismét a forrázóegységet. A zacctartállyal együtt helyezze vissza a csepptálcát, és zárja le a karbantartónyílást.

A felhasznált víznek a kávékészítés- hez szükséges állandó melegítése miatt természetes, hogy idõvel vízkõ rakódik le a kávégép belsejében. Amikor villogni kezd a fényjel, ideje vízkõmentesíteni a kávégépet.

Megjegyzés: Ha világít a fényjel, továbbra is lehet kávét készí- teni. A következõképpen járjon el: 0 A gomb (7. ábra) megnyomásá- val kapcsolja be a gépet. 0 Várjon, amíg a és a fényjel már nem villog, hanem folyamatosan világít. 0 Készítse el az oldatot a mellékelt víz- kõmentesítõ szer palackján megadot- tak szerint. A vízkõmentesítõ szer palackjának tartalmát (kb. 0,125 liter) öntse a víz- tartályba, majd adjon hozzá 1 liter vizet.

Figyelem! Semmi esetre se használ- jon az Electrolux által ajánlottak között nem szereplõ vízkõmentesítõt. Más vízkõmentesítõ szer használata esetén az Electrolux nem vállal felelõsséget az esetleges károkért. Vízkõmentesítõ folyadék kapható a szakkereskedésekben és az Electrolux szervizvonalán. 0 Állítson egy legalább 1,5 liter ûrtartal- mú edényt a tejhabosító alá (6. ábra). 0 Nyomja meg a gombot és tart- sa nyomva legalább 5 másodperc hosszan. Erre kigyullad a fény- jel, annak jelzésére, hogy elindult a vízkõmentesítõ program (a és a fényjel kialszik, jelezve, hogy nem készíthetõ kávé). 0 A gõz forgatható gombját fordítsa félfordulatnyit balra (8. ábra). Ezt kö- vetõen a tejhabosítóból a vízkõmen- tesítõ oldat az alatta álló edénybe folyik. A vízkõmentesítõ program automati- kusan végrehajt egy sor öblítést (szü- netekkel elválasztva), hogy eltávolítsa a vízkõlerakódásokat a kávégép bel- sejébõl. 0 Mintegy 30 perc elteltével, amikor fo- lyamatosan világít a fényjel, fordít- sa a forgatható gõzgombot félfordu- latnyit ütközésig jobbra (8. ábra). Ekkor a vízkõmentesítõ oldat marad- ványainak a kávégépbõl való eltávolí- tásához öblítést kell végrehajtani. 0 Vegye ki a víztartályt, öblítse ki és töltse fel friss vízzel. 0 Helyezze vissza a víztartályt. 0 A tejhabosító alá helyezett, folyadék- kal teli edényt ürítse ki, majd tegye vissza a tejhabosító alá. 0 A gõz forgatható gombját fordítsa félfordulatnyit balra (8. ábra). A tej- habosítóból a forró víz az alatta álló edénybe folyik. Amint a víztartály kiürült, kialszik a fényjel, és kigyullad a fény- jel. 822_949_383 ECS5000_5200_Elux.book Seite 254 Donnerstag, 17. Januar 2008 1:58 01h

0 Fordítsa a forgatható gõzgombot ütközésig jobbra (8. ábra) és ismét töltse fel tiszta vízzel a víztartályt. Ezzel lezárult a vízkõmentesítõ prog- ram, és a kávégép újból üzemkész.

Megjegyzés: Ha a vízkõmentesítõ mûveletet nem hajtják végre végig és idõ elõtt megszakítják, a riasz- tás nem kapcsol ki, és a mûveletet elölrõl kell kezdeni.

Fontos: Ha nem elõírásszerûen hajtják végre a vízkõmentesítést, akkor érvényét veszti a garancia.

9.5 A vízkeménység beállítása

A fényjel egy gyárilag beállított használati idõtartam után gyullad ki. Az idõtartam meghatározását a lehe- tõ legkeményebb víz figyelembevéte- lével végezték el. A használati idõtar- tam meghosszabbítható, hogy a kávégépet ne vízkõmentesítsék szük- ségtelenül gyakran. Ehhez a kávégé- pet a felhasznált víz tényleges mész- tartalmának megfelelõen kell beállíta- ni. A keménységi fok meghatározá- sához használja a mellékelt teszt- csíkot, vagy kérdezze meg a víz- mûveket. A vízkeménységi fokozat meghatározása 0 Mártsa a tesztcsíkot kb. 1 másod- percre hideg vízbe. Rázza le a feles- leges vizet, és a rózsaszínre színezõ- dött mezõk alapján határozza meg a keménységi fokozatot. Nulla vagy egy rózsaszín mezõ:

1. keménységi fokozat, lágy

max. 1,24 mmol/l, ill. max. 7 német keménységi fok, ill. max. 12,6 francia keménységi fok Két rózsaszín mezõ:

2. keménységi fokozat,

közepesen kemény max. 2,5 mmol/l, ill. max. 14 német keménységi fok, ill. max. 25,2 francia keménységi fok Három rózsaszín mezõ:

3. keménységi fokozat,

kemény max. 3,7 mmol/l, ill. max. 21 német keménységi fok, ill. max. 37,8 francia keménységi fok Négy rózsaszín mezõ:

4. keménységi fokozat,

nagyon kemény 3,7 mmol/l felett, ill. 21 német keménységi fok felett, ill. 37,8 francia keménységi fok felett A meghatározott vízkeménységi fokozat beállítása és tárolása A beállítható keménységi fokozatok száma 4. A készülék gyárilag a 4. ke- ménységi fokozatra van beállítva. 0 Gyõzõdjön meg arról, hogy a kávé- gép ki van kapcsolva (minden fényjel kialudt). 0 A gombot tartsa nyomva leg- alább 5 másodperc hosszan. Fel- gyullad a négy , , és fényjel. 0 Addig nyomogassa a gombot (19. ábra), amíg a meghatározott ke- ménységi fokozatnak megfelelõ szá- mú fényjel nem gyullad ki (a 3. ke- ménységi fokozat beállításához annyiszor kell megnyomni a gom- bot, hogy a 3 fényjel ( , és ) együtt világítson). 0 Az érték eltárolásához nyomja meg a gombot. Ezzel a kávégépet beállította, hogy a víz tényleges mésztartalmának megfelelõen jelez- ze, hogy mikor kell vízkõmentesítést végrehajtani. 822_949_383 ECS5000_5200_Elux.book Seite 255 Donnerstag, 17. Januar 2008 1:58 01h

10 Az üzemi fényjelek jelentése A és a fényjel villog A kávégép nem üzemkész (a víz hõ- mérséklete még nem érte el a kávé- készítéshez ideális értéket). Csak ak- kor kezdje meg a kávékészítést, ha minden fényjel folyamatosan világít. A és a fényjel folyamato- san világít A kávégép elérte a kávékészítéshez ideális hõmérsékletet. A fényjel folyamatosan világít A kávégép éppen egy csésze kávét készít. A fényjel folyamatosan világít A kávégép éppen két csésze kávét készít. A „gõz” fényjel villog A kávégép éppen felfût, hogy elérje a gõzképzéshez ideális hõmérsékletet. Várja meg, hogy a fényjelek folyama- tosan világítsanak, mielõtt elfordítja a forgatható gõzgombot. A „gõz” fényjel folyamatosan világít A kávégép kész a gõz kiadására, elfordíthatja a gõzgombot. A fényjel folyamatosan világít A kávégépet õrölt kávéból készített kávé kiadására állították be (lásd 6 „Kávékészítés õrölt kávéból”,

A fényjel folyamatosan világít Az automatikus vízkõmentesítõ prog- ram fut (lásd 9.4 „Vízkõmentesítés”,

11 A riasztási fényjelek jelentése és mi a teendõ, ha kigyulladnak A fényjel folyamatosan világít

• A víztartály üres vagy nem megfelelõ- en van behelyezve:

A 3.2 „Víz betöltése”, 247. oldal szerint töltse fel és helyezze be elõ- írásszerûen a víztartályt.

• Szennyezett a víztartály, vagy vízkõ- kéreg képzõdött rajta. 0 Öblítse ki vagy vízkõmentesítse a víztartályt. A fényjel villog

• A kávégép nem tud kávét készíteni, és hangos zajokat bocsát ki. 0 A gõz forgatható gombját fordítsa a 4 „Kávékészítés babkávéból”,

248. oldal 10. megjegyzése szerint

• A kávé túl lassan folyik ki. 0 Fordítsa el az õrlési finomság forgat- ható beállítógombját (17. ábra) egy pozícióval jobbra (5 „A daráló beállítása”, 250. oldal). A fényjel folyamatosan világít

• A zacctartály tele van vagy nincs behelyezve. 0 Ürítse ki a zacctartályt, majd tisztítsa meg és helyezze be megfelelõen a

9.2 „A zacctartály kiürítése”,

• A zacctartályt a tisztítás után nem helyezték be. 0 Nyissa fel a karbantartónyílást, és helyezze be a zacctartályt. A fényjel villog

Kiválasztották a funkciót, de nem töltöttek õrölt kávét a betöltõrekeszbe. 0 Töltse be az õrölt kávét a 6 „Kávékészítés õrölt kávéból”,

• Nincs több babkávé a babkávé tartályában. 0 Töltse fel a babkávé tartályát babká- véval a 3.3 „A babkávé tartályának feltöltése”, 247. oldal szerint. 822_949_383 ECS5000_5200_Elux.book Seite 256 Donnerstag, 17. Januar 2008 1:58 01h

• Ha nagyon zajos a daráló, az azt jelenti, hogy a babkávéban lévõ kis kavics megakasztotta a darálót. 0 Kérjük, forduljon a vevõszolgálathoz. A daráló idegen testek következ- tében fellépõ sérülése és beszo- rulása kizárható a garancia hatá- lya alól. A fényjel villog

• Azt jelzi, hogy a kávégép elvízköve- sedett. 0 Végre kell hajtani a 9.4 „Vízkõmentesítés”, 254. oldal szerinti vízkõmentesítõ programot. A gép furcsa zajt hallat és a négy , , és fényjel felváltva villog

• Valószínûleg elfelejtették visszatenni a forrázóegységet a kávégépbe a tisztítás után. 0 Hagyja zárva a karbantartónyílást, és ne helyezze be a forrázóegységet. Tartsa nyomva a és a gom- bot mindaddig, amíg a négy fényjel ki nem alszik. Csak az után nyissa fel a karbantartónyílást és helyezze be a forrázóegységet, hogy mind a négy riasztás kialudt (ide vonatkozólag lásd még: 9.3 „A forrázóegység tisztítása”, 253. oldal). A és a fényjel felváltva villog

• A kávégépet most kapcsolta be és a forrázóegység nincs megfelelõen be- helyezve, ezért a karbantartónyílás nem zárható le helyesen. 0 Nyomja erõsen a forrázóegység PUSH feliratát, amíg egy kattanás nem hallható. Gyõzõdjön meg arról, hogy a két piros gomb ki van pattan- va (9.3 „A forrázóegység tisztítása”,

253. oldal). Zárja le a karbantartónyí-

lást és nyomja meg a gombot. A , a és a fényjel be van kapcsolva és villog

• A kávégépet nyitott forgatható gõz- gombbal kapcsolták be. 0 A gõz forgatható gombját ütközésig jobbra fordítva zárja el (8. ábra). A fényjel villog

• Nyitva van a karbantartónyílás. 0 Amennyiben a karbantartónyílás nem volna lezárható, gyõzõdjön meg arról, hogy helyesen van-e behe- lyezve a forrázóegység (9.3 „A forrázóegység tisztítása”, 253. oldal). A fényjel folyamatosan világít és a és a fényjel villog.

• Valószínûleg elfelejtették visszatenni a forrázóegységet a kávégépbe a tisztítás után. 0 Helyezze be a forrázóegységet, ide vonatkozólag lásd: 9.3 „A forrázóegység tisztítása”, 253. oldal.

• A kávégép belseje nagyon szennye- zett.

Gondosan tisztítsa meg a kávégép belsejét a 9.3 „A forrázóegység tisztítása”, 253. oldal szerint. A fényjel villog

• Eldugult az õrölt kávé betöltõrekesze. 0 Tisztítsa meg a betöltõrekeszt egy kés segítségével, a 6 „Kávékészítés õrölt kávéból”, 250. oldal 5. meg- jegyzése szerint (21. ábra). 12 A vevõszolgálat nélkül megoldható problémák Amennyiben nem mûködik a kávé- gép és világít egy riasztási fényjel, könnyen megtalálhatja és elháríthatja az üzemzavar okát, ha tanulmányoz- za a 11. fejezetet. Ha azonban nem látható riasztási jelzés, kérjük, végez- ze el az alábbi ellenõrzéseket, mielõtt a vevõszolgálathoz fordul. Nem elég forró a kávé.

• Nem melegítették elõ a csészéket. 0 Melegítse elõ a csészéket úgy, hogy vízzel kiöblíti vagy legalább 20 perc- re a melegen tartó lapra (A) állítja õket (lásd 4 „Kávékészítés babkávéból”, 248. oldal, 3. megjegy- zés). 822_949_383 ECS5000_5200_Elux.book Seite 257 Donnerstag, 17. Januar 2008 1:58 01h

• Túl hideg a forrázóegység.

Kávékészítés elõtt a gomb megnyomásával fûtse elõ a forrázó- egységet (lásd 4 „Kávékészítés babkávéból”, 248. oldal, 3. meg- jegyzés). Kevés a kávéhab

• A gép túl kevés kávét használ a kávéfõzéshez. 0 A jobb oldali forgatható gombot (9. ábra) fordítsa kissé jobbra (lásd 4 „Kávékészítés babkávéból”,

248. oldal, 2. megjegyzés).

• Túl durvára van õrölve a kávé. 0 Fordítsa el az õrlési finomság forgat- ható beállítógombját (17. ábra) egy pozícióval balra (lásd 5 „A daráló beállítása”, 250. oldal).

• Nem alkalmas a kávékeverék. 0 Használjon kávéautomatához alkal- mas kávékeveréket. A kávé túl lassan folyik ki

• Túl finomra van õrölve a kávé. 0 Fordítsa el az õrlési finomság forgat- ható beállítógombját (17. ábra) egy pozícióval jobbra (lásd 5 „A daráló beállítása”, 250. oldal).

• A kávégép túl sok kávét használ a kávéfõzéshez. 0 Az õrölt kávé mennyiségének forgat- ható gombját (9. ábra) fordítsa kissé balra. A kávé túl gyorsan folyik ki

• Túl durvára van õrölve a kávé. 0 Fordítsa el az õrlési finomság forgat- ható beállítógombját (17. ábra) egy pozícióval balra (lásd 5 „A daráló beállítása”, 250. oldal).

• A kávégép túl kevés kávét használ a kávéfõzés során. 0 Az õrölt kávé mennyiségének forgat- ható gombját (9. ábra) fordítsa kissé jobbra. Csak az egyik kávékifolyóból jön kávé

• Eldugult a nyílás. 0 Tûvel távolítsa el a rászáradt kávét (27. ábra). A gõz forgatható gombjának el- fordítása ellenére nem jön gõz a tejhabosítóból

• Eldugultak a tejhabosító és a tejhabosító fúvóka kis furatai. 0 Tisztítsa meg a tejhabosító és a gõz- fúvóka furatait (lásd 8.1 „A tejhabosí- tó tisztítása”, 252. oldal, 25. ábra). A és a gomb megnyomá- sakor nem kávé, hanem víz folyik a gépbõl

• Az õrölt kávé megakadhatott a betöltõrekeszben. 0 Késsel távolítsa el a betöltõrekeszt eldugító õrölt kávét (lásd 6 „Kávékészítés õrölt kávéból”,

250. oldal, 5. megjegyzés). Ez után

tisztítsa meg a forrázóegységet és a gép belsejét (ide vonatkozólag lásd:

9.3 „A forrázóegység tisztítása”,

A gép nem kapcsol be a gomb megnyomásakor

• A kávégép nincs csatlakoztatva a villamos hálózathoz. 0 Ellenõrizze, hogy a hálózati kábel megfelelõen be van-e dugva a duga- szolóaljzatba. A forrázóegység nem vehetõ ki tisztítás céljából

Be van kapcsolva a kávégép. A forrá- zóegység csak kikapcsolt gépnél ve- hetõ ki. 0 Kapcsolja ki a gépet (lásd 9.3 „A forrázóegység tisztítása”, 253. oldal).

Figyelem! A forrázóegység csak kikapcsolt kávégépnél vehetõ ki. Ha megkísérli a bekapcsolt kávégépbõl kivenni a forrázóegységet, azzal a gép súlyos károsodását kockáztatja. 822_949_383 ECS5000_5200_Elux.book Seite 258 Donnerstag, 17. Januar 2008 1:58 01h

Õrölt kávét használtak (babkávé helyett), és a gép nem ad kávét

• Túl sok õrölt kávét töltöttek be. 0 Vegye ki a forrázóegységet, és ala- posan tisztítsa meg a gép belsejét a

9.3 „A forrázóegység tisztítása”,

253. oldal szerint. Ismételje meg a

kávékészítést és legfeljebb 2 csapott mérõkanál õrölt kávét használjon.

• Nem nyomták meg a gombot, és a készülék felhasználta a készen vett õrölt kávét és a darálóban õrölt kávét is. 0 Gondosan tisztítsa meg a gép belsejét a 9.3 „A forrázóegység tisztítása”, 253. oldal szerint. Elõször nyomja meg a gombot a 6 „Kávékészítés õrölt kávéból”,

250. oldal szerint, majd ismételje

• Az õrölt kávét kikapcsolt gépnél töltötték be. 0 Vegye ki a forrázóegységet, és alaposan tisztítsa meg a gép belsejét a 9.3 „A forrázóegység tisztítása”,

253. oldal szerint. Ismételje meg a

mûveletet bekapcsolt gépnél. A kávé nem a kávékifolyó nyílása- in, hanem oldalt, a karbantartó- nyíláson folyik ki

• A kávékifolyó nyílásait eltömítette a beszáradt kávé. 0 A furatokat szúrja át tûvel (27. ábra).

• A karbantartónyíláson belül található mozgatható rekesz megakadt és nem mozog. 0 Alaposan tisztítsa meg a mozgatható rekeszt, különösen a zsanérok köze- lében, hogy azok mozgathatók ma- radjanak. Mi a teendõ, ha a készüléket szállítani kell?

• Szállítási célokra õrizze meg az ere- deti csomagolást. A karcolások elleni védelemre használja az eredeti mû- anyag zsákot.

• Biztosítsa a készüléket ütõdés ellen. A szállítás során bekövetkezõ sérülé- sekért nem tudunk felelõsséget vállalni.

• A víztartályt és a zacctartályt ürítse ki.

• Kérjük, fordítson gondot a készülék tárolási helyére, különösen hideg idõben. Fagykárok keletkezhetnek. 13 Mûszaki adatok Hálózati feszültség: 220-240 V Teljesítményfelvétel: 1350 W

Ez a készülék megfelel az EK alábbi irányelveinek:

• 2006/95 "A kisfeszültségrõl szóló irányelv"

• 89/336/EGK, "Az elektromágneses kompatibilitásról szóló irányelv", beleértve a 92/31/ EGK és 93/68/EGK számú módosításokat is

• Az élelmiszerekkel érintkezésbe kerülõ anyagok és tárgyak megfelelnek az 1935/2004/EK rendelet elõírásainak. 822_949_383 ECS5000_5200_Elux.book Seite 259 Donnerstag, 17. Januar 2008 1:58 01h

CsomagolóanyagokA csomagoláshoz felhasznált anya-gok nem károsítják a környezetet és újrahasznosíthatók. A mûanyag ré-szek meg vannak jelölve, pl. >PE<, >PS< stb. A csomagolóanyagokat je-lölésüknek megfelelõen ártalmatlanít-sa a kommunális hulladékgyûjtõ he-lyeken, az erre a célra szolgáló gyûj-tõkonténerekben.

Kiselejtezett készülék A terméken vagy a csomagolásán található W jelzés azt jelenti, hogy a termék nem kezelhetõ szokványos háztartási hulladékként, hanem az elektromos és az elektronikai készülékek újrahasznosítási gyûjtõ-helyeinek egyikén kell leadni. E ter-mék megfelelõ ártalmatlanításával Ön védi a természetet és embertár-sainak egészségét. A helytelen hulla-dékkezelés veszélyt jelent a termé-szetre és az egészségre. E termék újrahasznosításával kapcsolatos to-vábbi információkért forduljon a helyi önkormányzathoz, a szemétszállítók-hoz, vagy az üzlethez, amelyben a terméket megvásárolta. 15 Ha javításra van szükség Feltétlenül õrizze meg az eredeti csomagolást, beleértve a habosított darabokat is. A szállítási károk elke-rülése érdekében a készüléket biz-tonságosan be kell csomagolni.822_949_383 ECS5000_5200_Elux.book Seite 260 Donnerstag, 17. Januar 2008 1:58 01v
