| Typ produktu | Kolorowy monitor LCD TFT |
| Rozmiar ekranu | 21,5 cala (55 cm) |
| Maksymalna rozdzielczość | 1920 x 1080 przy 60 Hz |
| Jasność | 200 cd/m² (typ.) |
| Kontrast | 100 000 000:1 maks. (ACM) |
| Kąt widzenia | 90° poziomo, 65° pionowo (CR=10) |
| Czas reakcji | 5 ms (z włączenia do wyłączenia) |
| Wyświetlane kolory | 16,7 miliona |
| Częstotliwość pozioma | 30 ~ 80 kHz |
| Częstotliwość pionowa | 55 ~ 75 Hz |
| Wymiary (szer. x wys. x głęb.) | 508 x 390,5 x 206,8 mm |
| Masa netto | 3,66 kg |
| Zasilanie | 100 - 240 V~, 50/60 Hz |
| Pobór mocy (tryb włączony) | 18,1 W (typ.) |
| Pobór mocy (tryb gotowości) | 0,45 W (typ.) |
| Pobór mocy (wyłączony) | 0,35 W (typ.) |
| Złącza wejściowe | D-Sub, DVI-D (model z podwójnym wejściem), HDMI (model z wejściem HDMI) |
| Wbudowane głośniki | 1 W x 2 (tylko model z wejściem audio) |
| Nachylenie | -5° do +25° |
| Odłączana podstawa | Tak |
| Klasa efektywności energetycznej | B |
| Roczne zużycie energii | 38 kWh (model HDMI) |
| Temperatura pracy | 0 °C do 40 °C |
| Wilgotność pracy | 20 % do 80 % |
Często zadawane pytania - V226HQLB ACER
Pytania użytkowników dotyczące V226HQLB ACER
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Monitor w formacie PDF za darmo! Znajdź swoją instrukcję V226HQLB - ACER i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. V226HQLB marki ACER.
INSTRUKCJA OBSŁUGI V226HQLB ACER

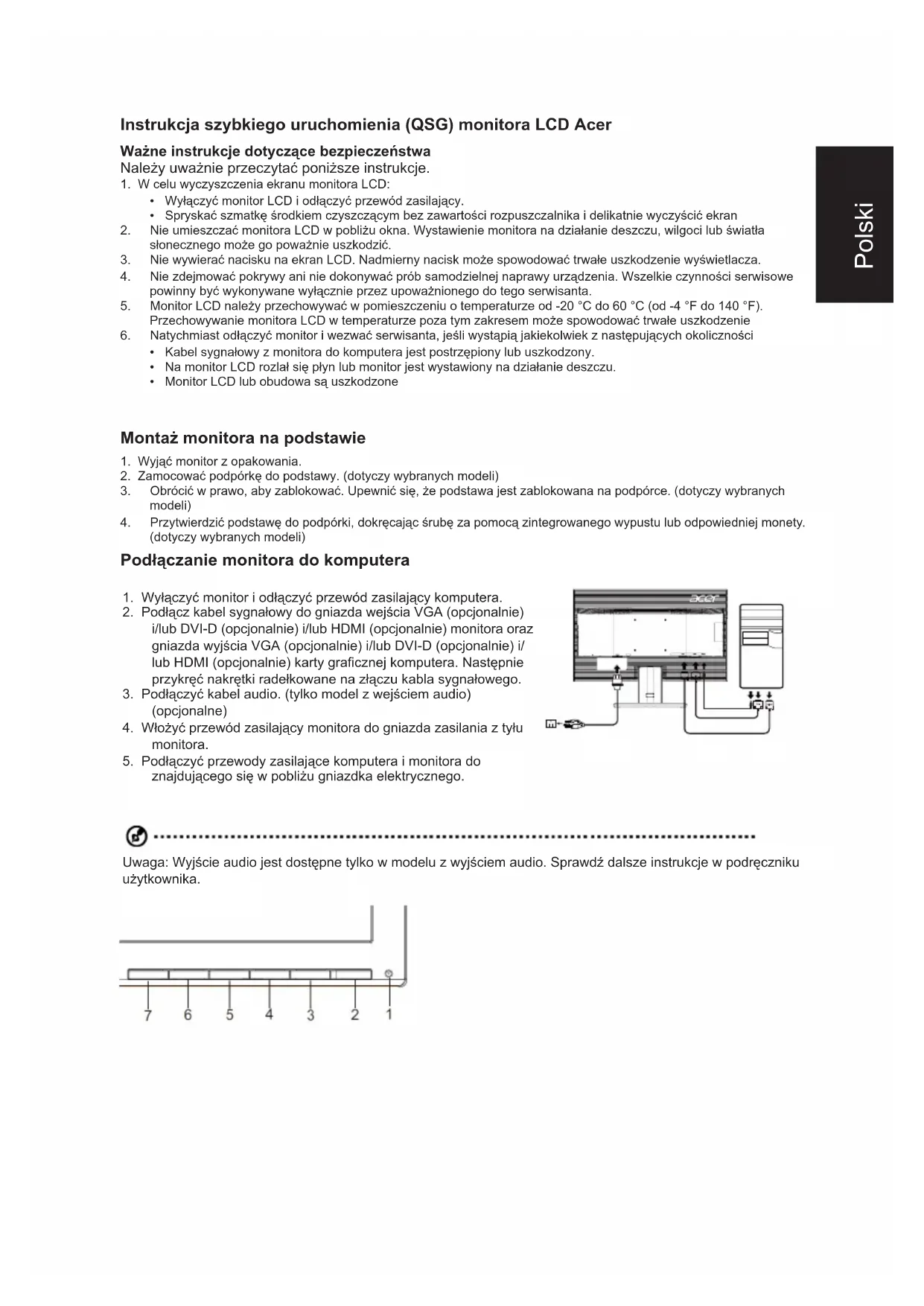

Instrukcja szybkiego uruchomienia (QSG) monitora LCD Acer
Ważne instrukcje dotyczące bezpieczeństwa
Należy uważnie przeczytać poniższe instrukcje.
- W celu wyczyszczenia ekranu monitora LCD:
- Wyłączyć monitor LCD i odłączyć przewód zasilający.
- Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran
- Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.
- Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
- Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
- Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie
- Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności
- Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
- Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
• Monitor LCD lub obudowa są uszkodzone
Montaż monitora na podstawie
- Wyjąć monitor z opakowania.
- Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
- Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórze. (dotyczy wybranych modeli)
- Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

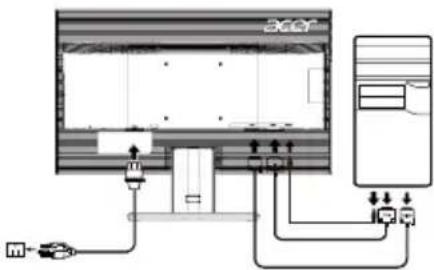

Podłączanie monitora do komputera
- Wyłączyć monitor i odłączyć przewód zasilający komputera.
- Podłącz kabel sygnałowy do gniazda wejścia VGA (opcjonalnie) i/lub DVI-D (opcjonalnie) i/lub HDMI (opcjonalnie) monitora oraz gniazda wyjścia VGA (opcjonalnie) i/lub DVI-D (opcjonalnie) i/lub HDMI (opcjonalnie) karty graficznej komputera. Następnie przykręć nakrętki radełkowane na złączu kabla sygnałowego.
- Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
- Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
- Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
Uwaga: Wyjście audio jest dostępne tylko w modelu z wyjściem audio. Sprawdź dalsze instrukcje w podręczniku użytkownika.
| 1&2 Przyclsk | zasilania | Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania.Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii |
| 3&4</td> | Minus / Plus Przy aktywnym OSD, naciśnij przyciski Minus lub Plus w celuprzełączenia pomiędzy opcjami OSD. Jeśli OSD jest nieaktywne,naciśnij przyciski Minus lub Plus w celu regulacji głośności.(Opcjonalnie) | |
| 5 | Menu Funkcje menuekranowego(OSD) | Nacisnąć, aby wyświetlić menu ekranowe (OSD). Nacisnąć jeszczeraz, aby zatwierdzić wybór w menu ekranowym (OSD). |
| 6 | Auto Auto Jeśli OSD jest aktywne, naciśnij Automatyczne, aby opuścić OSD.Gdy OSD jest nieaktywne, naciśnij Automatyczne, po czym monitorautomatycznie zoptymalizuje pozycję wyświetlania, ostrość itaktowanie wyświetlania. | |
| 7 /Exit: e | a. Przy aktywnym menu OSD, ten przycisk będzie działał jakoprzycisk wyjścia (wyjście z menu OSD).b. Gdy menu OSD jest nieaktywne, naciśnij ten przycisk, abywybrać tryb scenariusza. | |
W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę
Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej
Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony
DANE TECHNICZNE
| Panel LCD | Układ napędowy Kolorowy wyświetlacz LCD TFT | |
| Rozmiar 21.5"W (55cm) | ||
| Rozstaw pikseli 0.248mm(H) x 0.248mm(V) | ||
| Jasność 200cd/m | ^2 (typowa) | |
| Kontrast 100,000,000:1 | Maks. (ACM) | |
| Kąt widzenia 90° (H) 65° (V) (CR=10) | ||
| Czas reakcji | 5ms (on/off) | |
| Typ panelu | TN | |
| Częstotliwość pozioma | 30~80KHz | |
| Częstotliwość pionowa | 55~75Hz | |
| Wyświetlane kolory 16.7M Colors | ||
| Zegar punktowy 180MHz | ||
| Maksymalna rozdzielczość 1920x1080@60Hz | ||
| Plug & Play VESA DDCCI/DDC2B | ||
| Klasa efektywności energetycznej B | ||
| * Roczny pobór energii 38 (kWh) (dotyczy modelu z wejściem HDMI) | ||
| Pobór mocy @200cd/ m^2 | Tryb włączenia 18.1W(typowy) | |
| Tryb uśpienia 0.45W(typowy) | ||
| Tryb wyłączenia 0.35W(typowy) | ||
| Złącze wejściowe | D-SubDVI-D 24pin (tylko model z wejściem Dual)HDMI (tylko model z wejściem HDMI) | |
| Wejściowy sygnał wideo | Analogowy: 0,7Vp-p (standardowy), 75 OM, DodatniSygnał cyfrowy (tylko model z wejściem Dual)HDMI (tylko model z wejściem HDMI) | |
| Głośniki | 1W x 2 (tylko model z wejściem audio) | |
| Audio | Wejście audio (Wyłącznie model z wejściem audio) | |
| Wyjście audio (Wyłącznie model z wyjściem audio) | ||
| Maksymalny rozmiar ekranu | W poziomie:476.6mmW pionie:268.1mm | |
| Źródło zasilania | 100-240V~, 50/60Hz | |
| Environmental Considerations | Temperatura pracy: Od 0° do 40°CTemperatura przechowywania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80% | |
| Wymiary | 508 (szer.) x 390.5(wys.) x 206.8(głęb.)mm | |
| Waga: | 3.66kg Unit (netto) | |
| Specyfikacje mechanizmów | Pochylenie: Od -5° do +25°Obrót: NieRegulacja wysokości: NieObracanie: NieZdejmowalna podpórka: Tak | |
| Zewnętrzne elementy sterujące | Przełącznik/przyciski | Przycisk zasilania Auto/ ExitLewy (<) /Prawy (>) Przycisk E (Empowering)Menu/Wprowadź |
| Funkcje | Zarządzanie Acer KolorNiebieskie światło JęzykJasność OSD TimeoutKontrast Tryb wideTemperatura barwowa DDC / CI6 osi Hue ACM6 osi Nasycenie WkładAuto Config Auto SourceH. Position Tryb szybkiego startuV. Position NastawićSkupiać InformacjaZegar | |
| * Wszystkie dane techniczne mogą ulec zmianie bez powiadomienia. | ||
Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
* Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.
