V226HQLB - Monitor ACER - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato V226HQLB ACER en formato PDF.
| Tipo de producto | Monitor LCD color TFT |
| Tamaño de la pantalla | 21,5 pulgadas (55 cm) |
| Resolución máxima | 1920 x 1080 a 60 Hz |
| Luminosidad | 200 cd/m² (típ.) |
| Contraste | 100 000 000:1 máx. (ACM) |
| Ángulo de visión | 90° horizontal, 65° vertical (CR=10) |
| Tiempo de respuesta | 5 ms (de encendido a apagado) |
| Colores mostrados | 16,7 millones |
| Frecuencia horizontal | 30 ~ 80 kHz |
| Frecuencia vertical | 55 ~ 75 Hz |
| Dimensiones (L x A x P) | 508 x 390,5 x 206,8 mm |
| Peso neto | 3,66 kg |
| Alimentación | 100 - 240 V~, 50/60 Hz |
| Consumo (modo activado) | 18,1 W (típ.) |
| Consumo (en espera) | 0,45 W (típ.) |
| Consumo (apagado) | 0,35 W (típ.) |
| Conectores de entrada | D-Sub, DVI-D (modelo de doble entrada), HDMI (modelo de entrada HDMI) |
| Altavoces integrados | 1 W x 2 (solo en modelo con entrada de audio) |
| Inclinación | -5° a +25° |
| Pie desmontable | Sí |
| Clase de eficiencia energética | B |
| Consumo anual de energía | 38 kWh (modelo HDMI) |
| Temperatura de funcionamiento | 0 °C a 40 °C |
| Humedad de funcionamiento | 20 % a 80 % |
Preguntas frecuentes - V226HQLB ACER
Preguntas de los usuarios sobre V226HQLB ACER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Monitor en formato PDF gratis! Encuentra tus instrucciones V226HQLB - ACER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. V226HQLB de la marca ACER.
MANUAL DE USUARIO V226HQLB ACER

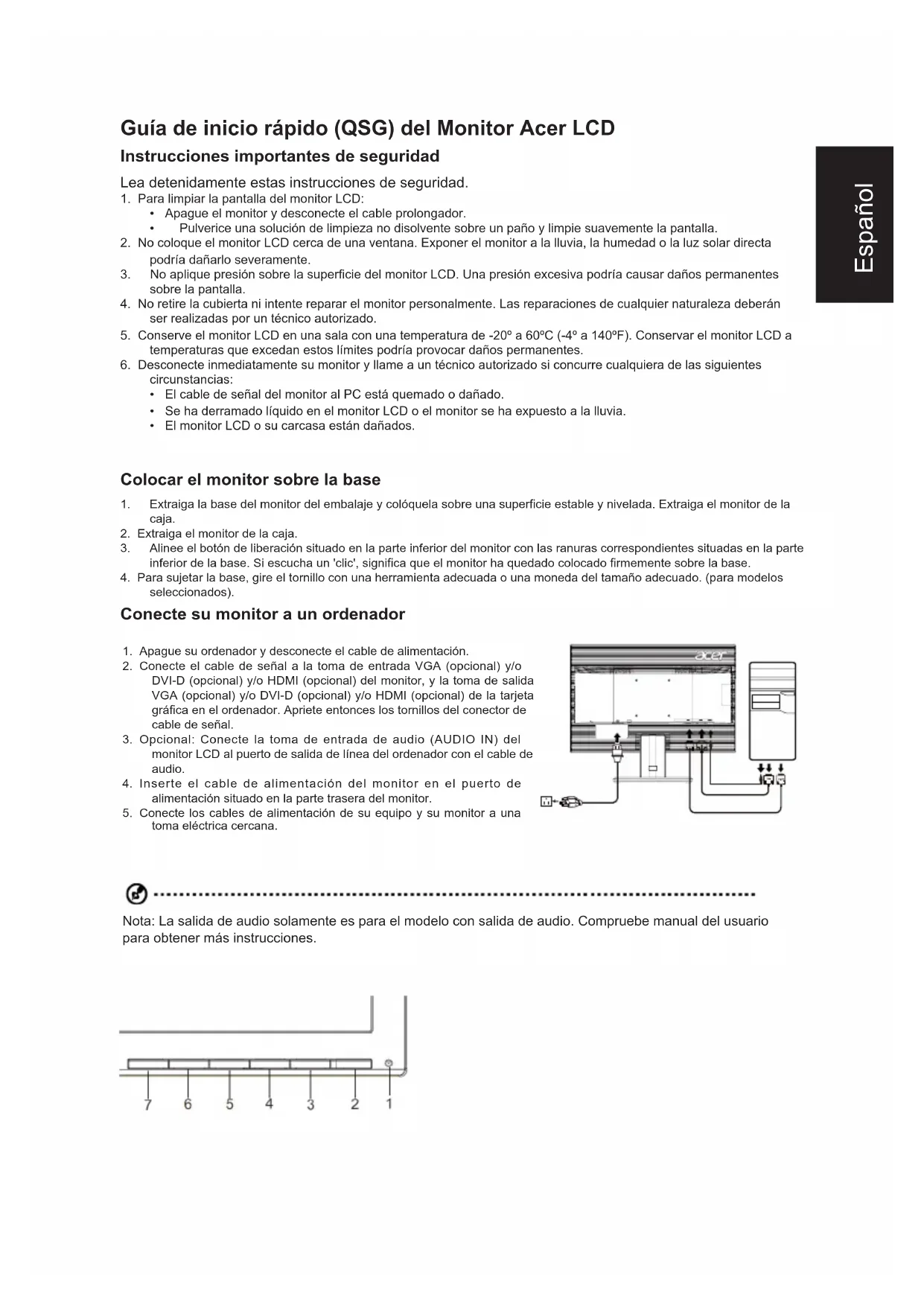

Guía de inicio rápido (QSG) del Monitor Acer LCD
Instrucciones importantes de seguridad
Lea detenidamente estas instrucciones de seguridad.
- Para limpiar la pantalla del monitor LCD:
- Apague el monitor y desconecte el cable prolongador.
- Pulverice una solución de limpieza no disolvente sobre un paño y limpie suavemente la pantalla.
- No coloque el monitor LCD cerca de una ventana. Exponer el monitor a la lluvia, la humedad o la luz solar directa podría dañarlo severamente.
- No aplique presión sobre la superficie del monitor LCD. Una presión excesiva podría causar daños permanentes sobre la pantalla.
- No retire la cubierta ni intente reparar el monitor personalmente. Las reparaciones de cualquier naturaleza deberán ser realizadas por un técnico autorizado.
- Conserve el monitor LCD en una sala con una temperatura de -20° a 60°C (-4° a 140°F). Conservar el monitor LCD a temperaturas que excedan estos límites podría provocar daños permanentes.
- Desconecte inmediatamente su monitor y llame a un técnico autorizado si concurre cualquiera de las siguientes circunstancias:
- El cable de señal del monitor al PC está quemado o dañado.
- Se ha derramado líquido en el monitor LCD o el monitor se ha expuesto a la lluvia.
- El monitor LCD o su carcasa están dañados.
Colocar el monitor sobre la base
- Extraiga la base del monitor del embalaje y colóquela sobre una superficie estable y nivelada. Extraiga el monitor de la caja.
- Extraiga el monitor de la caja.
- Alinee el botón de liberación situado en la parte inferior del monitor con las ranuras correspondientes situadas en la parte inferior de la base. Si escucha un 'clic', significa que el monitor ha quedado colocado firmemente sobre la base.
- Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado. (para modelos seleccionados).

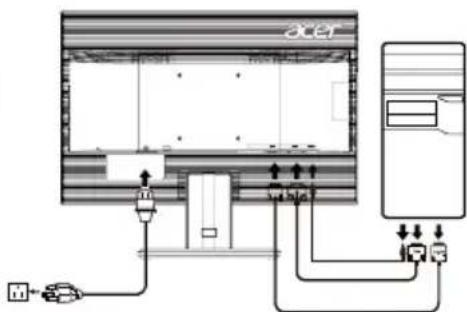

Conecte su monitor a un ordenador
- Apague su ordenador y desconecte el cable de alimentación.
- Conecte el cable de señal a la toma de entrada VGA (opcional) y/o DVI-D (opcional) y/o HDMI (opcional) del monitor, y la toma de salida VGA (opcional) y/o DVI-D (opcional) y/o HDMI (opcional) de la tarjeta gráfica en el ordenador. Apriete entonces los tornillos del conector de cable de señal.
- Opcional: Conecte la toma de entrada de audio (AUDIO IN) del monitor LCD al puerto de salida de línea del ordenador con el cable de audio.
- Inserte el cable de alimentación del monitor en el puerto de alimentación situado en la parte trasera del monitor.
- Conecte los cables de alimentación de su equipo y su monitor a una toma eléctrica cercana.
Nota: La salida de audio solamente es para el modelo con salida de audio. Compruebe manual del usuario para obtener más instrucciones.
| 1&2 Encendido/ | Apagado | Enciende/Apaga el monitor. El color azul indica encendido. El color ámbar indica el modo de suspensión/ahorro de energía. | |
| 3&4 | Menos / Más | Si el menú OSD está activo, pulse el botón Menos o Más para alternar entre las opciones del menú OSD. Si el menú OSD está inactivo, pulse el botón Menos o Más para ajustar el volumen. (Opcional) | |
| 5 Menú Funciones del | menú OSD | Pulse este botón para mostrar el menú OSD. Púlselo de nuevo para acceder a una selección del menú OSD. | |
| 6 Auto Auto Si el menú OSD está activo, pulse Auto para salir de él. Una vez inactivo el menú OSD, pulse el botón Auto para que el monitor optimice automáticamente la posición de la pantalla, el enfoque y el reloj de su pantalla. | |||
| 7 | e/salida: | a. Mientras el menú OSD está activado, este botón actúa como tecla de salida (sale del menú OSD).b. Si el menú OSD no está activo, pulse este botón para seleccionar el modo de escenario. | |
Notas administrativas y de seguridad
Notas de la comisión FCC
Este equipo ha sido probado y es compatible con los límites de un dispositivo digital de Clase B, según el párrafo 15 del Reglamento de FCC. Estos límites se crearon con el fin de proporcionar una protección razonable contra interferencia dañina en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía en radiofrecuencia y, si no se instala y utiliza según sus instrucciones, podría provocar interferencias perjudiciales en comunicaciones de radio. No obstante, no es posible garantizar que no se produzcan interferencias en una instalación particular. Si este dispositivo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual podrá determinar encendiendo y apagando el dispositivo, animamos al usuario a intentar corregir la interferencia llevando a cabo una o más de las siguientes medidas:
- Reoriente o coloque en otro lugar la antena receptora.
- Incremente la separación entre el equipo y el receptor.
- Conecte el equipo a un tomacorriente diferente del que se encuentra conectado el receptor.
- Consulte a un vendedor o técnico experimentado de radio/TV para obtener ayuda.
Declaración de conformidad de la CE
Por la presente, Acer Inc. declara que este monitor LCD satisface los requisitos fundamenta les y demás disposiciones relacionadas de la Directiva EMC 2014/30/EU, la Directiva de baja tensión 2014/35/EU, la Directiva RoHS 2011/65/EU y la Directiva 2009/125/EC sobre la instauración de un marco para el establecimiento de requisitos de diseño ecológico aplicables a los productos relacionados con la energía.
Aviso: Cables blindados
Todas las conexiones con otros dispositivos deben ser realizadas utilizando cables blindados con el fin de mantener el cumplimiento de las regulaciones de la EMC.
Aviso: Dispositivos periféricos
Únicamente podrán conectarse a este dispositivo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados dentro de los límites de Clase B. El uso de periféricos no certificados podría provocar interferencias en la recepción de señales de radio y TV.
Precaución
Los cambios o modificaciones no aprobados explícitamente por el fabricante podrían invalidar la autoridad del usuario, otorgada por la Comisión Federal de Comunicaciones (FCC), para utilizar este producto. Para evitar daños en el monitor, no lo levante sujetándolo por la base.
Condiciones de funcionamiento
Este dispositivo satisface los requisitos de la Parte 15 de la Normativa FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo aquellas interferencias que puedan provocar funcionamientos no deseados.
Aviso: Usuarios de Canadá
CAN ICES-3(B)/NMB-3(B)
Deseche el equipo de acuerdo con la directiva de destrucción de electrodomésticos de la Unión Europea.
Este símbolo en el producto o en el embalaje indica que el producto no debe desecharse junto con los residuos doméstica. Es su responsabilidad desechar los electrodomésticos llevándolos a un punto de recogida adecuado para el reciclado de residuos eléctricos y equipos electrónicos. La recolección y reciclaje independiente de su equipo en el momento de su destrucción ayudará a conservar los recursos naturales, y asegurará que sea reciclado de forma que se proteja la salud humana y el medioambiente. Para más información acerca de dónde puede solicitar el reciclaje de su equipo, póngase en contacto con su ayuntamiento, su servicio local de recogidas o la tienda en la que adquirió el producto.
ESPECIFICACIONES
| Panel LCD | Sistema de presentación LCD | Color TFT | |
| Tamaño 21.5"W (55cm) | |||
| Tamaño de píxel 0.248(H) x 0.248(V)mm | |||
| Brillo 200cd/m | ^2 (Typical) | ||
| Contraste 100,000,000:1Max. | (ACM) | ||
| Ángulo visible 90° (H) 65° (V) | (CR=10) | ||
| Tiempo de respuesta | 5ms (on/off) | ||
| Tipo de panel | TN | ||
| Frecuencia H 30~80KHz | |||
| Frecuencia V 55~75Hz | |||
| Colores en pantalla 16.7M Colores | |||
| Reloj de punto 180MHz | |||
| Resolución máx. 1920x1080@60Hz | |||
| Plug And Play VESA DDCCI/DDC2B | |||
| Clase de eficiencia energética B | |||
| *Consumo de energía anual | 38 (kWh) (para el modelo de entrada HDMI) | ||
| Consumo de energía @200cd/ m^2 | Modo Activado | 18.1W(typ.) | |
| Modo de suspensión | 0.45W(typ.) | ||
| Modo apagado | 0.35W(typ.) | ||
| Conector de entrada | D-SubDVI-D de 24 terminales (sólo modelo de entrada dual)HDMI (sólo modelo de HDMI) | ||
| Señal de entrada de vídeo | Analógica:0.7Vp-p (estándar), 75 OHM, PositivoSeñal digital (sólo modelo de entrada dual)Señal HDMI (solo el modelo de entrada HDMI) | ||
| Altavoz | 1W x 2(sólo modelo de Audio-Input) | ||
| Audio | Entrada de audio (solo modelo con entrada de audio) | ||
| Salida de audio (solo modelo con salida de audio) | |||
| Tamaño máximo de pantalla | Horizontal:476.6mmVertical:268.1mm | ||
| Fuente de alimentación | 100-240V~, 50/60Hz | ||
| Consideraciones medioambientales | Temperatura operativa: 0°C a 40°CTemperatura de almacenamiento: -20°C a 60°CHumedad operativa: 20% a 80% | ||
| Dimensiones | 508 (A) x 390.5(H) x 206.8(P)mm | ||
| Peso (P. N.) | 3.66kg por Unidad (neto) | ||
| Especificación del mecanismo | Inclinación: de -5° a +25°Balanceo: NoAjuste de altura: NoPivote: NoSoporte desinstalable: Sí | ||
| Externa Controles: | inteligente/Botón | Botón de encendido Izquierdo (<)/Derecho (>)MENÚ/ENTRAR | Ajuste automático/SalirTecla de potenciación/Salir |
| Función | Acer Color Management Luz azul Brillo Contraste Temp del color Manga de 6 ejes Saturación de 6 ejes Configuración automática H. Posicion V. Posición Atención Reloj | IdiomaTiempo de espera de OSDModo anchoDDC / CIACMEntradaFuente automáticaModo de inicio rápidoReiniciarInformación | |
| * Las especificaciones técnicas se encuentran sujetas a cambios sin aviso previo. | |||
Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.
*El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.
.(7) 15) 4.5 VDE, 7A 125V, SPT-2, CSA
תְרָה
Declaración de conformidad
Nosotros,
Acer Incorporated
Producto: Monitor LCD
Nombre comercial: Acer
Número de modelo: V226HQL
Número de Referencia (SKU): V226HQL xxxxxx
("x" = 0\~9, a \~ z, A \~ Z, o en blanco)
Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado otras normas pertinentes:
Directiva CEM: 2014/30/UE
EN 55032:2012/AC:2013 Class B
EN 55024:2010
EN 55032:2015+AC 2016 Class B
EN 61000-3-3:2013
EN 61000-3-2:2014-3-Class D
Directiva de baja tensión: 2014/35/UE
EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013
Directiva RoHS: 2011/65/UE
EN 50581:2012
Directiva ErP: 2009/125/CE
☒ Reglamento (CE) N° 1275/ 2008; EN 50564:2011
Año para empezar a aplicar el marcado CE: 2019.
Aug.22,2019
RU Jan / Administrador Superior Fecha Acer Incorporated (Taipei, Taiwán)
