V226HQLB - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	TFT-Farb-LCD-Monitor
Bildschirmgröße	21,5 Zoll (55 cm)
Maximale Auflösung	1920 x 1080 bei 60 Hz
Helligkeit	200 cd/m² (typ.)
Kontrast	100.000.000:1 max. (ACM)
Betrachtungswinkel	90° horizontal, 65° vertikal (CR=10)
Reaktionszeit	5 ms (von Ein bis Aus)
Anzeigefarben	16,7 Millionen
Horizontalfrequenz	30 ~ 80 kHz
Vertikalfrequenz	55 ~ 75 Hz
Abmessungen (B x H x T)	508 x 390,5 x 206,8 mm
Nettogewicht	3,66 kg
Stromversorgung	100 - 240 V~, 50/60 Hz
Leistungsaufnahme (Betrieb)	18,1 W (typ.)
Leistungsaufnahme (Standby)	0,45 W (typ.)
Leistungsaufnahme (Aus)	0,35 W (typ.)
Eingangsanschlüsse	D-Sub, DVI-D (Zweifacheingangsmodell), HDMI (HDMI-Eingangsmodell)
Integrierte Lautsprecher	1 W x 2 (nur Audio-Input-Modell)
Neigung	-5° bis +25°
Abnehmbarer Standfuß	Ja
Energieeffizienzklasse	B
Jährlicher Energieverbrauch	38 kWh (HDMI-Modell)
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit (Betrieb)	20 % bis 80 %

Häufig gestellte Fragen - V226HQLB ACER

Wie reinige ich den Bildschirm des Acer V226HQLB Monitors?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel. Sprühen Sie eine lösungsmittelfreie Reinigungslösung auf ein weiches Tuch und wischen Sie den Bildschirm vorsichtig ab. Verwenden Sie niemals Scheuermittel oder Flüssigkeiten direkt auf dem Bildschirm.

Was ist die maximal unterstützte Auflösung?

Die maximale Auflösung beträgt 1920 x 1080 bei 60 Hz.

Wie schließe ich den Monitor an einen Computer an?

Schalten Sie den Computer aus, schließen Sie das Signalkabel (VGA, DVI-D oder HDMI je nach Modell) zwischen Monitor und Grafikkarte an. Ziehen Sie die Schrauben fest, schließen Sie dann das Netzkabel an. Schalten Sie anschließend Computer und Monitor ein.

Verfügt der Monitor über integrierte Lautsprecher?

Ja, einige Modelle enthalten Lautsprecher mit 1 W x 2. Überprüfen Sie das Vorhandensein des Audioeingangsanschlusses (AUDIO IN) an Ihrem Monitor.

Was tun, wenn der Bildschirm kein Bild anzeigt?

Überprüfen Sie, ob das Netzkabel angeschlossen ist und der Monitor eingeschaltet ist (blaue Leuchte). Stellen Sie sicher, dass das Signalkabel richtig am Computer angeschlossen ist. Versuchen Sie, die Auto-Taste zu drücken, um die Anzeige zu optimieren.

Was sind die Betrachtungswinkel dieses Monitors?

Die Betrachtungswinkel betragen 90° horizontal und 65° vertikal (bei einem Kontrastverhältnis von 10:1).

Kann ich den Monitor neigen?

Ja, die Neigung ist von -5° bis +25° einstellbar. Der Standfuß ist ebenfalls abnehmbar.

Wie hoch ist der Stromverbrauch im Standby?

Im Standby-Modus beträgt der Verbrauch typischerweise 0,45 W. Im Aus-Modus sind es 0,35 W.

Wie greife ich auf das OSD-Menü zu?

Drücken Sie die Menü-Taste, um das OSD-Menü anzuzeigen. Verwenden Sie die Tasten Weniger/Mehr zum Navigieren und drücken Sie erneut Menü, um eine Auswahl zu bestätigen.

Entspricht der Monitor der RoHS-Richtlinie?

Ja, dieser Monitor entspricht der RoHS-Richtlinie 2011/65/EU und trägt die CE-Kennzeichnung.

BEDIENUNGSANLEITUNG V226HQLB ACER

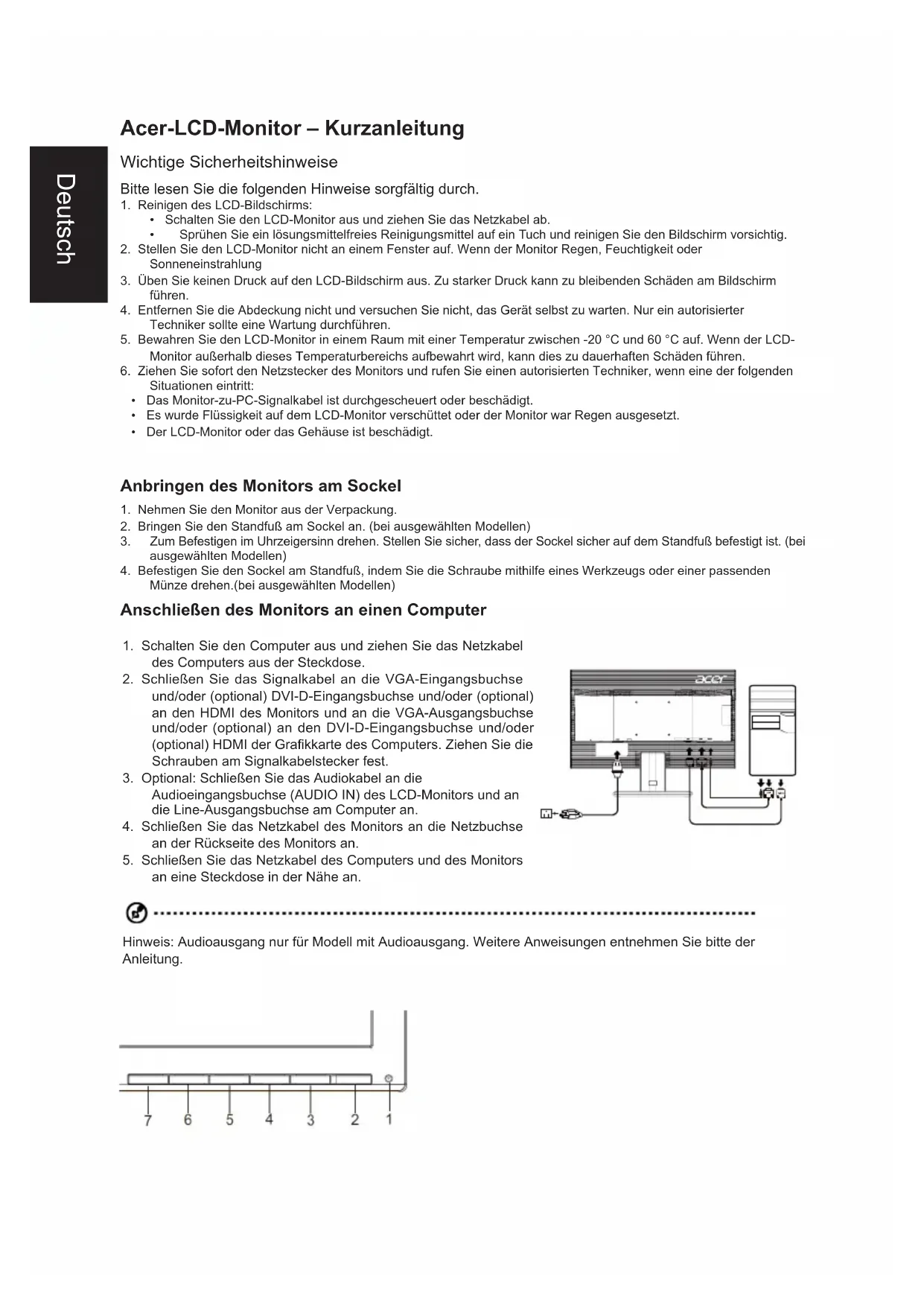

Acer-LCD-Monitor – Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms:
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab.
3. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
4. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung
5. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
6. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.
7. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.

8. Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:

9. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.

10. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
11. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen.(bei ausgewählten Modellen)

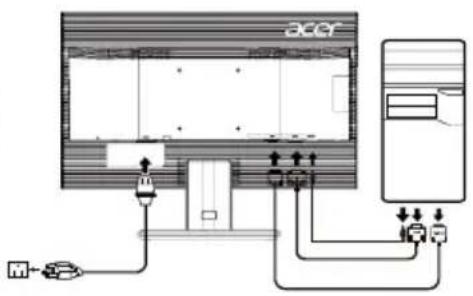

Anschließen des Monitors an einen Computer

1. Schalten Sie den Computer aus und ziehen Sie das Netzkabel des Computers aus der Steckdose.
2. Schließen Sie das Signalkabel an die VGA-Eingangsbuchse und/oder (optional) DVI-D-Eingangsbuchse und/oder (optional) an den HDMI des Monitors und an die VGA-Ausgangsbuchse und/oder (optional) an den DVI-D-Eingangsbuchse und/oder (optional) HDMI der Grafikkarte des Computers. Ziehen Sie die Schrauben am Signalkabelstecker fest.
3. Optional: Schließen Sie das Audiokabel an die Audioeingangsbuchse (AUDIO IN) des LCD-Monitors und an die Line-Ausgangsbuchse am Computer an.
4. Schließen Sie das Netzkabel des Monitors an die Netzbuchse an der Rückseite des Monitors an.
5. Schließen Sie das Netzkabel des Computers und des Monitors an eine Steckdose in der Nähe an.

acer

Hinweis: Audioausgang nur für Modell mit Audioausgang. Weitere Anweisungen entnehmen Sie bitte der Anleitung.

7 6 5 4 3 2 1

Externe Bedienelemente

1&2	Ein-/Aus-Taste	Schaltet den Monitor ein oder aus. Blau zeigt an, dass der Monitor eingeschaltet ist. Gelb steht für den Bereitschafts-/Energiesparmodus.
3&4	< /> Minus / Plus Ist das OSD-Bildschirmmenü aktiv,drücken Sie die MMinus- oder PPlus-Taste,um zwischen Menüoptionen zu wechseln. Ist das OSD-Bildschirmmenü nicht aktiv,drücken Sie die MMinus- oder PPlus-Taste, um die Lautstärke zu regeln.(Optional)
5 Menu OSD-Bildschirmfunktionen Drücken Sie auf diese Taste, um das OSD-Bildschirmmenü aufzurufen.Drücken Sie die Taste erneut, um im Menü eine Auswahl zu treffen.
6 Auto Auto Ist das OSD-Bildschirmmenü aktiv,drücken Sie AAuto, um das Bildschirmmenüzu verlassen. Ist das OSD-Bildschirmmenü nicht aktiv und Sie drücken AAuto,passt der Monitor automatisch Anzeigeposition, Fokus und Taktung optimal an.
7	e/Beenden:	a. Ist das OSD-Bildschirmmenü aktiviert, fungiert diese Taste als Taste zum Beenden (des OSD-Bildschirmmenüs).b. Ist das OSD-Bildschirmmenü nicht aktiviert, dient die Taste zum Auswählen des Motivmodus.

Bestimmungen und Sicherheitshinweise

FCC-Erklärung

Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann. Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
  • Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

CE-Konformitätserklärung

Hiermit erklärt die Acer Inc., dass dieser LCD-Monitor die wesentlichen Anforderungen und sonstigen Vorgaben der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU, der RoHS-Richtlinie 2011/65/EU und der Richtlinie 2009/125/EC im Hinblick auf die Anforderungen an umweltfreundliches Designerfüllt.

Hinweis: Abgeschimmte Kabel

Um weiterhin die Anforderungen der EMV-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden.

Hinweis: Peripheriegeräte

Nur die Peripheriegeräte (Ein-/Ausgabegeräte, Endgeräte, Drucker etc.), die für die Konformität mit den Klasse B-Grenzwerten zertifiziert wurden, dürfen mit diesem Gerät verbunden werden. Der Betrieb mit nicht zertifizierten Peripheriegeräten kann Störungen im Radio- oder Fernsehempfang verursachen.

Achtung

Durch Änderungen oder Modifikationen, die nicht ausdrücklich von dem Hersteller genehmigt wurden, kann die von der Federal Communications Commission erteilte Produktbetriebsbefugnis des Benutzers ungültig werden. Heben Sie den Monitor nicht an der Unterseite an um Schäden am Monitor zu vermeiden.

Betriebsbedingungen

Das Gerät darf keine schädlichen Störungen verursachen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen. (2) Das Gerät muss störfest gegen aufgenommene Störungen sein. Das betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten.

Hinweis: Für Benutzer in Kanada

CAN ICES-3(B)/NMB-3(B)

Entsorgung von Altgeräten durch Benutzer in Privathaushalten innerhalb der Europäischen Union

Dieses Symbol auf dem Produkt oder dessen Verpackung zeigt an, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Es obliegt Ihrer Verantwortung, Ihr Altgerät zu entsorgen, indem Sie es einer gekennzeichneten Sammelstelle für die Wiederverwertung von elektrischen und elektronischen Altgeräten übergeben. Die getrennte Sammlung und Wiederverwertung von Altgeräten bei der Entsorgung trägt zum Schutz natürlicher Ressourcen bei und gewährleistet, dass Altgeräte auf für Mensch und Umwelt verträgliche Weise wiederverwertet werden. Für weitere Informationen darüber, wo Sie Ihr Altgerät zur Wiederverwertung abgeben können, wenden Sie sich bitte an Ihre Kommunalverwaltung, Ihren Hausmüllentsorgungsdienst oder den Händler, bei dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	Anzeigetechnik TFT-LCD-Farbbildschirm
	Größe 21.5" W (55cm)
	Pixelabstand 0.248mm(H) x 0.248mm(V)
	Helligkeit 200cd/m	^2 (typisch)
	Kontrast 100,000,000:Max. (ACM)
	Einsehbarer Winkel 90° (H) 65° (V) (CR=10)
	Reaktionszeit 5ms (on/off)
	Bildschirmtyp TN
	H-Frequenz 30~80KHz
	V-Frequenz 55~75Hz
Displayfarben 16.7M Colors
Pixelfrequenz 180MHz
Maximale Auflösung 1920x1080@60Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse		B
*Jährlicher Energieverbrauch		38 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch @200cd/ m^2	Eingeschaltet 18.1W(typ.)
	Ruhemodus	0.45W(typ.)
	Ausgeschaltet	0.35W(typ.)
Eingangsbuchse		D-SubDVI-D 24-polig (nur Modelle mit Dualeingang)HDMI (nur Modelle mit HDMI-Eingang)
Eingangsvideosignal		Analog:0.7Vp-p(standard), 75 OHM, Positive Digitales Signal (nur Modelle mit Dualeingang)HDMI-Signal (nur Modelle mit HDMI-Eingang)
Lautsprecher		1W x 2 (nur Modelle mit Audioeingang) (optional)
Audio		Audioeingang (nur Modell mit Audioeingang)
		Audioausgang (nur Modell mit Audioausgang)
Maximale Bildschirmgröße		Horizontal: 476.6mmVertikal: 268.1 mm
Stromquelle		100-240V~, 50/60Hz
Umgebungsbedingungen		Betriebstemperatur: 0° bis 40°CLagertemperatur: -20° bis 60 °CLuftfeuchtigkeit bei Betrieb: 20% bis 80%
Abmessungen		508 (B) x 390.5(H) x 206.8 (T)mm
Gewicht (netto)		3.66kg Unit (netto)
Daten zur Mechanik		Neigung: -5° bis +25°Schwenken: NeinHöheneinstellung: NeinDrehen: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-Taste Auto/ BendenLinks (<) / rechts (>) E(mpowering)-TasteMenü/Eingabe
	Funktionen	Acer FarbmanagementBlaues Licht SpracheHelligkeit OSD-ZeitüberschreitungKontrast Wide-ModusFarbe Temp DDC / CI6-Achsen-Farbton ACM6 Achsensättigung EingangAuto-Konfig Automatische QuelleH. Position SchnellstartmodusV. Position ZurücksetzenFokus InformationUhr
* Sämtliche technischen Daten können ohne Ankündigung geändert werden.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.
*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Konformitätserklärung

Wir,

Acer Incorporated

Handelsbezeichnung: Acer

Modellnummer: V226HQL

Artikelnummer: V226HQL xxxxxx

(„x“=0 bis 9, a bis z, A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN 55032:2012/AC:2013 Class B

EN 55024:2010

EN 55032:2015+AC 2016 Class B

EN 61000-3-3:2013

EN 61000-3-2:2014-3-Class D

LVD-Richtlinie: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-Richtlinie: 2011/65/EU

EN 50581:2012

Ökodesign-Richtlinie (ErP): 2009/125/EG

☒ Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2019.
