Τύπος προϊόντος	Οθόνη LCD TFT έγχρωμη
Μέγεθος οθόνης	21,5 ίντσες (55 cm)
Μέγιστη ανάλυση	1920 x 1080 στα 60 Hz
Φωτεινότητα	200 cd/m² (τυπ.)
Αντίθεση	100.000.000:1 μέγ. (ACM)
Γωνία θέασης	90° οριζόντια, 65° κάθετα (CR=10)
Χρόνος απόκρισης	5 ms (από ενεργό σε απενεργοποίηση)
Χρώματα εμφάνισης	16,7 εκατομμύρια
Οριζόντια συχνότητα	30 ~ 80 kHz
Κατακόρυφη συχνότητα	55 ~ 75 Hz
Διαστάσεις (Π x Υ x Β)	508 x 390,5 x 206,8 mm
Καθαρό βάρος	3,66 kg
Τροφοδοσία	100 - 240 V~, 50/60 Hz
Κατανάλωση (ενεργή λειτουργία)	18,1 W (τυπ.)
Κατανάλωση (αναμονή)	0,45 W (τυπ.)
Κατανάλωση (απενεργοποίηση)	0,35 W (τυπ.)
Σύνδεσμοι εισόδου	D-Sub, DVI-D (μοντέλο διπλής εισόδου), HDMI (μοντέλο εισόδου HDMI)
Ενσωματωμένα ηχεία	1 W x 2 (μόνο μοντέλο Audio-Input)
Κλίση	-5° έως +25°
Αφαιρούμενη βάση	Ναι
Κατηγορία ενεργειακής απόδοσης	B
Ετήσια κατανάλωση ενέργειας	38 kWh (μοντέλο HDMI)
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Υγρασία λειτουργίας	20 % έως 80 %

Συχνές ερωτήσεις - V226HQLB ACER

Πώς να καθαρίσετε την οθόνη του μόνιτορ Acer V226HQLB;

Απενεργοποιήστε το μόνιτορ και αποσυνδέστε το καλώδιο τροφοδοσίας. Ψεκάστε ένα καθαριστικό διάλυμα χωρίς διαλύτες σε ένα μαλακό πανί και σκουπίστε απαλά την οθόνη. Μην χρησιμοποιείτε ποτέ λειαντικά προϊόντα ή υγρά απευθείας στην οθόνη.

Ποια είναι η μέγιστη υποστηριζόμενη ανάλυση;

Η μέγιστη ανάλυση είναι 1920 x 1080 στα 60 Hz.

Πώς να συνδέσετε το μόνιτορ σε έναν υπολογιστή;

Απενεργοποιήστε τον υπολογιστή, συνδέστε το καλώδιο σήματος (VGA, DVI-D ή HDMI ανάλογα με το μοντέλο) μεταξύ του μόνιτορ και της κάρτας γραφικών. Σφίξτε τις βίδες και στη συνέχεια συνδέστε το καλώδιο τροφοδοσίας. Ανάψτε τον υπολογιστή και το μόνιτορ.

Διαθέτει το μόνιτορ ενσωματωμένα ηχεία;

Ναι, ορισμένα μοντέλα περιλαμβάνουν ηχεία 1 W x 2. Ελέγξτε την ύπαρξη της υποδοχής ήχου (AUDIO IN) στο μόνιτορ σας.

Τι να κάνω αν η οθόνη δεν εμφανίζει καμία εικόνα;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι συνδεδεμένο και ότι το μόνιτορ είναι αναμμένο (μπλε ένδειξη). Βεβαιωθείτε ότι το καλώδιο σήματος είναι σωστά συνδεδεμένο στον υπολογιστή. Δοκιμάστε να πατήσετε το κουμπί Auto για βελτιστοποίηση της εμφάνισης.

Ποιες είναι οι γωνίες θέασης αυτού του μόνιτορ;

Οι γωνίες θέασης είναι 90° οριζόντια και 65° κάθετα (για λόγο αντίθεσης 10:1).

Μπορώ να κλίνω το μόνιτορ;

Ναι, η κλίση είναι ρυθμιζόμενη από -5° έως +25°. Η βάση είναι επίσης αφαιρούμενη.

Ποια είναι η κατανάλωση ενέργειας σε αναμονή;

Σε λειτουργία αναμονής, η κατανάλωση είναι τυπικά 0,45 W. Σε λειτουργία απενεργοποίησης, είναι 0,35 W.

Πώς να αποκτήσω πρόσβαση στο μενού OSD;

Πατήστε το κουμπί Menu για να εμφανιστεί το μενού OSD. Χρησιμοποιήστε τα κουμπιά Μείον/Συν για πλοήγηση και πατήστε ξανά Menu για επιβεβαίωση επιλογής.

Το μόνιτορ συμμορφώνεται με την οδηγία RoHS;

Ναι, αυτό το μόνιτορ συμμορφώνεται με την οδηγία RoHS 2011/65/ΕΕ και φέρει τη σήμανση CE.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ V226HQLB ACER

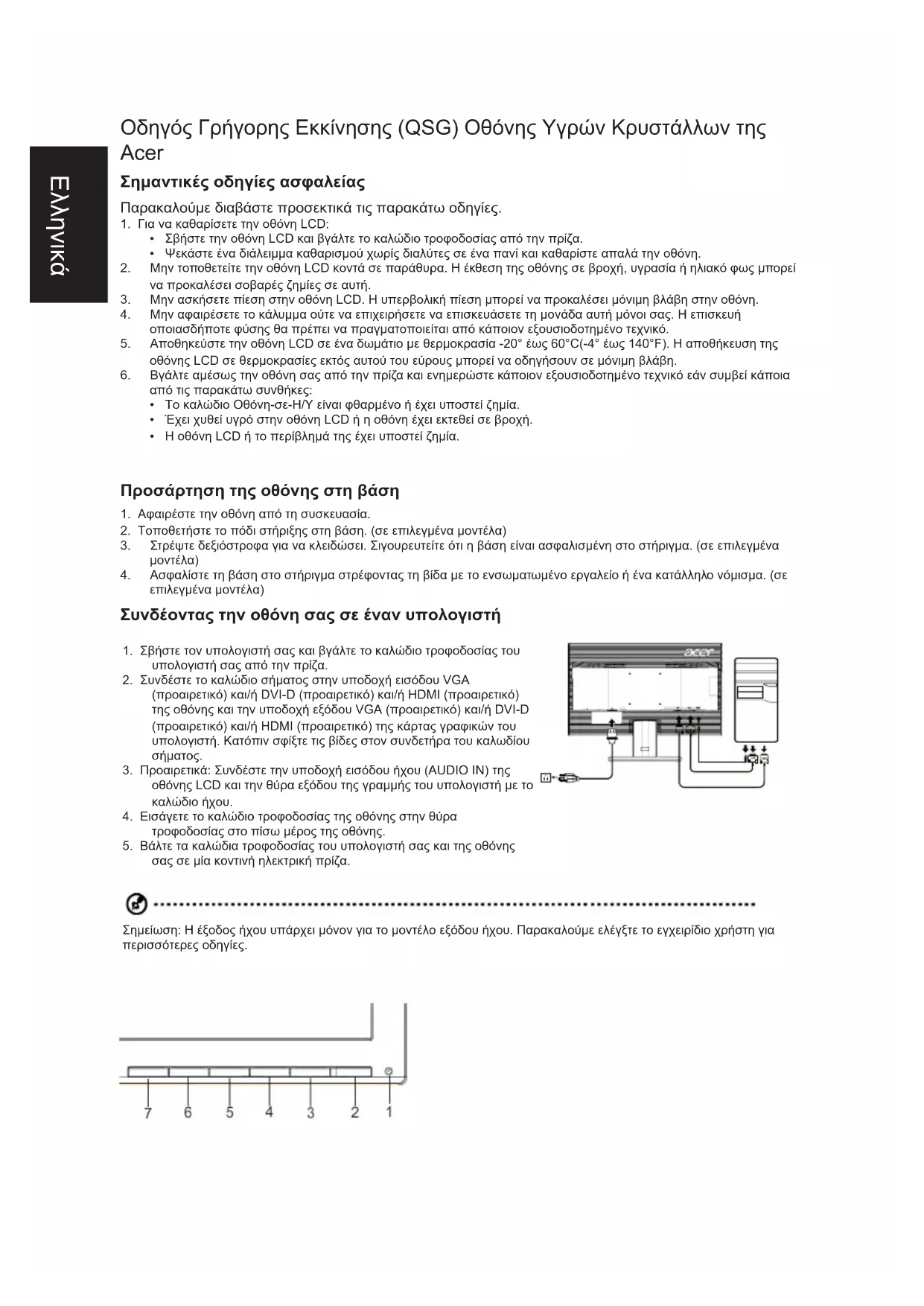

Οδηγός Γρήγορης Εκκίνησης (QSG) Οθόνης Υγρών Κρυστάλλων της Acer

Σημαντικές οδηγίες ασφαλείας

Παρακαλούμε διαβάστε προσεκτικά τις παρακάτω οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD:

2. Σβήστε την οθόνη LCD και βγάλτε το καλώδιο τροφοδοσίας από την πρίζα.
   • Ψεκάστε ένα διάλειμμα καθαρισμού χωρίς διαλύτες σε ένα πανί και καθαρίστε απαλά την οθόνη.

3. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρα. Η έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρές ζημίες σε αυτή.

4. Μην ασκήσετε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη βλάβη στην οθόνη.

5. Μην αφαιρέσετε το κάλυμμα ούτε να επιχειρήσετε να επισκευάσετε τη μονάδα αυτή μόνοι σας. Η επισκευή οποιασδήποτε φύσης θα πρέπει να πραγματοποιείται από κάποιον εξουσιοδοτημένο τεχνικό.
6. Αποθηκεύστε την οθόνη LCD σε ένα δωμάτιο με θερμοκρασία -20° έως 60°C(-4° έως 140°F). Η αποθήκευση της οθόνης LCD σε θερμοκρασίες εκτός αυτού του εύρους μπορεί να οδηγήσουν σε μόνιμη βλάβη.
7. Βγάλτε αμέσως την οθόνη σας από την πρίζα και ενημερώστε κάποιον εξουσιοδοτημένο τεχνικό εάν συμβεί κάποια από τις παρακάτω συνθήκες:

• Το καλώδιο Οθόνη-σε-Η/Υ είναι φθαρμένο ή έχει υποστεί ζημία.

• Έχει χυθεί υγρό στην οθόνη LCD ή η οθόνη έχει εκτεθεί σε βροχή.
  • Η οθόνη LCD ή το περίβλημά της έχει υποστεί ζημία.

Προσάρτηση της οθόνης στη βάση

1. Αφαιρέστε την οθόνη από τη συσκευασία.
2. Τοποθετήστε το πόδι στήριξης στη βάση. (σε επιλεγμένα μοντέλα)
3. Στρέψτε δεξιόστροφα για να κλειδώσει. Σιγουρευτείτε ότι η βάση είναι ασφαλισμένη στο στήριγμα. (σε επιλεγμένα μοντέλα)
4. Ασφαλίστε τη βάση στο στήριγμα στρέφοντας τη βίδα με το ενσωματωμένο εργαλείο ή ένα κατάλληλο νόμισμα. (σε επιλεγμένα μοντέλα)

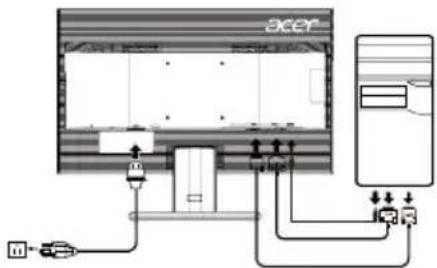

Συνδέοντας την οθόνη σας σε έναν υπολογιστή

1. Σβήστε τον υπολογιστή σας και βγάλτε το καλώδιο τροφοδοσίας του υπολογιστή σας από την πρίζα.
2. Συνδέστε το καλώδιο σήματος στην υποδοχή εισόδου VGA (προαιρετικό) και/ή DVI-D (προαιρετικό) και/ή HDMI (προαιρετικό) της οθόνης και την υποδοχή εξόδου VGA (προαιρετικό) και/ή DVI-D (προαιρετικό) και/ή HDMI (προαιρετικό) της κάρτας γραφικών του υπολογιστή. Κατόπιν σφίξτε τις βίδες στον συνδετήρα του καλωδίου σήματος.
3. Προαιρετικά: Συνδέστε την υποδοχή εισόδου ήχου (AUDIO IN) της οθόνης LCD και την θύρα εξόδου της γραμμής του υπολογιστή με το καλώδιο ήχου.
4. Εισάγετε το καλώδιο τροφοδοσίας της οθόνης στην θύρα τροφοδοσίας στο πίσω μέρος της οθόνης.
5. Βάλτε τα καλώδια τροφοδοσίας του υπολογιστή σας και της οθόνης σας σε μία κοντινή ηλεκτρική πρίζα.

Σημείωση: Η έξοδος ήχου υπάρχει μόνον για το μοντέλο εξόδου ήχου. Παρακαλούμε ελέγξτε το εγχειρίδιο χρήστη για περισσότερες οδηγίες.

7 6 5 4 3 2 1

Εξωτερικοί έλεγχοι

1&2 Kouμπί		troφοδοσίας	Ενεργοποιεί και απενεργοποιεί την οθόνη. Το μπλε υποδεικνύει ότι είναι ενεργοποιημένη. Το πορτοκαλί υποδεικνύει ότι βρίσκεται σε κατάσταση αναμονής/ εξοικονόμησης ενέργειας.
3&4		Μείον / Συν	Εάν είναι ενεργό την OSD, πατήστε τα πλήκτρα Μείον ή Συν για να μεταβείτε στιςεπιλογές του μενού στην οθόνη. Εάν είναι ανενεργό την OSD, πατήστε τα πλήκτραΜείον ή Συν για να ρυθμίσετε την ένταση. (Προαιρετικό)
5 Μενού Λειτουργίες		OSD (Εμφάνιση στην οθόνη)	Πατήστε για να προβάλετε την OSD. Πατήστε ξανά για να εισάγετε μία επιλογή στην OSD.
6 Αυτόματη Αυτόματη Εάν είναι ενεργό την OSD, πατήστε Αυτόματο για να βγείτε από το μενού στην οθόνη. Μόλις απενεργοποιηθεί την OSD, πατήστε Αυτόματο και θα βελτιστοποιήσει αυτόματα η οθόνη τη θέση προβολής, εστίασης και το ρολόι.
7	e	Kouμπί Empowering	a.Όταν το μενού OSD είναι ενεργό, αυτό το πλήκτρο θα λειτουργήσει ως πλήκτρο εξόδου (βγείτε από το μενού OSD).b.Όταν το μενού OSD είναι απενεργοποιημένο, πατήστε αυτό το πλήκτρο για να επιλέξετε την κατάσταση σεναρίου.

Κανονισμοί και ειδοποιήσεις ασφαλείας

Ειδοποίηση της FCC

Αυτή η συσκευή έχει ελεγχθεί και διατιστώθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανονισμών FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέψωει ενέργεια ραδιοσυχνοπήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επιβλαβείς παρεμβολές στις ραδιοσπικοινωνίες.Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

• Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης.
• Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη.
• Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης.
• Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Δήλωση Συμμόρφωσης CE

Δια του παρόντος, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/EU, την Οδηγία Χαμηλής Τάσης 2014/35/EU, καθώς και την Οδηγία RoHS 2011/65 /ΕΕ και την Οδηγία 2009/125 /ΕΚ όσον αφορά τη θέστιση ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Ειδοποίηση:

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.

Ειδοποίηση: Θωρακισμένα καλώδια ὅλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.

Ειδοποίηση: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειπουργία με μη πιστοποιημένα περιφερειακά είναι πιθανό να οδηγήσει σε παρεμβολές στη λήψη radioφωνικού και τηλεοπτικού σήματος.

Προσοχή

Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροτή Επικοινωνιών, για τον χειρισμό αυτού του προϊόντος.

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επίβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Σημείωση: Καναδοί χρήστες

CAN ICES-3(B)/NMB-3(B)

Απόρριψη αποβλήτων εξοπλισμού από τον χρήστη σε ιδιωτική κατοικία της Ευρωπαϊκής Ένωσης

Το σύμβολο αυτό στη συσκευή ή τη συσκευασία της υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίματα. Αντ' αυτού, είναι ευθύνη σας να απορρίπτετε τον εξοπλισμό που θέλετε να απορρίψετε παραδίδοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση του αποβληθέντος ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η ξεχωριστή συλλογή και ανακύκλωση του αποβληθέντος εξοπλισμού σας κατά την στιγμή της απόρριψης θα βοηθήσει στην διατήρηση των φυσικών πόρων και εξασφαλίζει ότι ανακυκλώνεται κατά τρόπο που προστατεύει την ανθρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με τους χώρους στους οποίους πμορείτε να απορρίψετε τον αποβληθέντα εξοπλισμό σας για ανακύκλωση, παρακαλούμε επικοινωνήστε με το τοπικό γραφείο της πόλης σας., την υπηρεσία απόρριψης οικιακών απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν.

Προδιαγραφές

Πίνακας LCD	Σύστημα πλοήγησης LCD με χρώματα TFT
	Μέγεθος 21.5"W (55cm)
	Υψος εικονοστοιχείου 0.248 mm (Ορ) x 0.248 mm (Καθ)
	Φωτεινότητα 200cd/m	2(Klaσικό)
	Αντίθεση 100,000,000:1Max. (ACM)
	Γωνία θέασης 90° (Ορ) 65° (Καθ) (CR=10)
	Χρόνος Ανταπόκρισης 5ms (on/off)
	Τύπος Πίνακα TN
	Ορ-Συχνότητα: 30~80KHz
	Καθ- Συχνότητα: 55~75Hz
Χρώματα οθόνης Χρώματα 16.7M
Ρολόι κουκίδας 180MHz
Μέγ. Ανάλυση		1920x1080@60Hz
Plug & Play VESA DDCCI/DDC2B
Κλάσση ενεργειακής απόδοσης B
* Ετήσια κατανάλωση ενέργειας 38 (kWh) (για μοντέλο εισόδου HDMI)
Καταν άλωση ενέργειας @200cd/m2	Κατάσταση λειτουργίας Ενεργοποίησης	18.1W(typ.)
	Λειτουργία αναμονής 0.45W(typ.)
	Ανενεργό/Κατάσταση λειτουργίας Αναμονής	0.35W(typ.)
Συνδετήρας Εισόδου		D-SubDVI-D 24 ακίδων (μόνον για μοντέλα διπλής εισόδου)HDMI (μόνον για μοντέλα HDMI)
Σήμα Βίντεο Εισόδου		Αναλογικό: 0,7ρ-ρ(κανονικό), 75 OHM, ΘετικόΨηφιακό σήμα (μόνον για μοντέλα διπλής εισόδου)HDMI σήμα (μόνον για μοντέλα HDMI)
Ηχεία		1W x 2(μόνον για μοντέλα Audio-Input)
Ήχος		Είσοδος Ήχου (Μόνον το μοντέλο Εισόδου Ήχου)
		Έξοδος Ήχου (Μόνον το μοντέλο Εξόδου Ήχου)
Μέγιστο Μέγεθος Οθόνης		Οριζόντια:476.6mmΚάθετα:268.1 mm
Πηγή Ενέργειας		100-240V~, 50/60Hz
Περιβαλλοντικά θέματα		Θερμοκρασία λειτουργίας: 0°C ως 40°CΘερμ αποθήκευσης: -20°C ως 60°CΥγρασία λειτουργίας: 20% ως 80%
Διαστάσεις		508 (πλάτος) x 390.5 (ύψος) x 206.8 (πάχος) mm
Βάρος (Καθ. Β.)		3.66kg Μονάδα (καθαρό)
Προδ. μηχανισμού		Κλίση: -5° έως +25°Περιστροφή: ΌχιΡύθμιση ύψους: ΌχιΆξονας: ΌχιΑποσπώμενο πέλμα βάσης: Ναι
Εξωτερικοί Διακόπτες:	Διακόπτης/Κουμπί	Κουμπί τροφοδοσίας Αυτόματη ρύθμιση/ΕξοδοςΑριστερό (<) /δεξί (>) Κουμπί EmpoweringΜενού/ENTER
	Λειτουργία	Διαχείριση Acer Color Μπλε φως Λάμψη ΑντίθεσηColor Temp 6 άξονα Hue 6 άξονα ΚορεσμόςAuto Config H Θέση V. PositionΕστίαΡολόι Γλώσσα OSD TimeoutWide Mode DDC / CI ACMΕισαγωγή Auto Source Quick Mode 'EvapξηΕπαναφορά Πληροφορίες
* Όλες οι προδιαγραφές μπορούν να τροποποιηθούν χωρίς προειδοποίηση.

Βρείτε τα εγχειρίδια και τη λοιπή τεκμηρίωση για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης της Acer.

*Η ετήσια ενεργειακή κατανάλωση υπολογίζεται με βάση την τυπική κατανάλωση ρεύματος 4 ώρες ανά ημέρα, 365 ημέρες ετησίως.
