V226HQLB - Монітор ACER - Безкоштовний посібник користувача

Тип продукту	Колірний РК-монітор TFT
Розмір екрану	21,5 дюйма (55 см)
Максимальна роздільна здатність	1920 x 1080 при 60 Гц
Яскравість	200 кд/м² (тип.)
Контрастність	100 000 000:1 макс. (ACM)
Кут огляду	90° горизонтальний, 65° вертикальний (CR=10)
Час відгуку	5 мс (від увімкнення до вимкнення)
Відображувані кольори	16,7 мільйонів
Горизонтальна частота	30 ~ 80 кГц
Вертикальна частота	55 ~ 75 Гц
Розміри (Ш x В x Г)	508 x 390,5 x 206,8 мм
Вага нетто	3,66 кг
Живлення	100 - 240 В~, 50/60 Гц
Споживання (активний режим)	18,1 Вт (тип.)
Споживання (очікування)	0,45 Вт (тип.)
Споживання (вимкнено)	0,35 Вт (тип.)
Вхідні роз'єми	D-Sub, DVI-D (модель з подвійним входом), HDMI (модель з входом HDMI)
Вбудовані динаміки	1 Вт x 2 (тільки для моделі з аудіовходом)
Нахил	-5° до +25°
Знімна підставка	Так
Клас енергоефективності	B
Річне споживання енергії	38 кВт·год (модель HDMI)
Робоча температура	0 °C до 40 °C
Робоча вологість	20 % до 80 %

Часті запитання - V226HQLB ACER

Як очистити екран монітора Acer V226HQLB?

Вимкніть монітор і від'єднайте шнур живлення. Розпиліть миючий розчин без розчинників на м'яку тканину та обережно протріть екран. Ніколи не використовуйте абразивні засоби або рідини безпосередньо на екрані.

Яка максимальна роздільна здатність підтримується?

Максимальна роздільна здатність становить 1920 x 1080 при 60 Гц.

Як підключити монітор до комп'ютера?

Вимкніть комп'ютер, підключіть сигнальний кабель (VGA, DVI-D або HDMI залежно від моделі) між монітором і відеокартою. Затягніть гвинти, потім підключіть кабель живлення. Увімкніть комп'ютер і монітор.

Чи має монітор вбудовані динаміки?

Так, деякі моделі мають динаміки потужністю 1 Вт x 2. Перевірте наявність аудіовходу (AUDIO IN) на вашому моніторі.

Що робити, якщо екран не відображає зображення?

Перевірте, чи підключено кабель живлення та чи увімкнено монітор (синій індикатор). Переконайтеся, що сигнальний кабель правильно підключено до комп'ютера. Спробуйте натиснути кнопку Auto для оптимізації зображення.

Які кути огляду цього монітора?

Кути огляду становлять 90° горизонтально та 65° вертикально (при коефіцієнті контрастності 10:1).

Чи можна нахилити монітор?

Так, нахил регулюється від -5° до +25°. Підставка також знімна.

Яке споживання електроенергії в режимі очікування?

У режимі очікування споживання становить зазвичай 0,45 Вт. У вимкненому режимі — 0,35 Вт.

Як отримати доступ до меню OSD?

Натисніть кнопку Menu, щоб відобразити меню OSD. Використовуйте кнопки Менше/Більше для навігації та натисніть Menu знову для підтвердження вибору.

Чи відповідає монітор стандарту RoHS?

Так, цей монітор відповідає директиві RoHS 2011/65/ЄС та має маркування CE.

ПОСІБНИК КОРИСТУВАЧА V226HQLB ACER

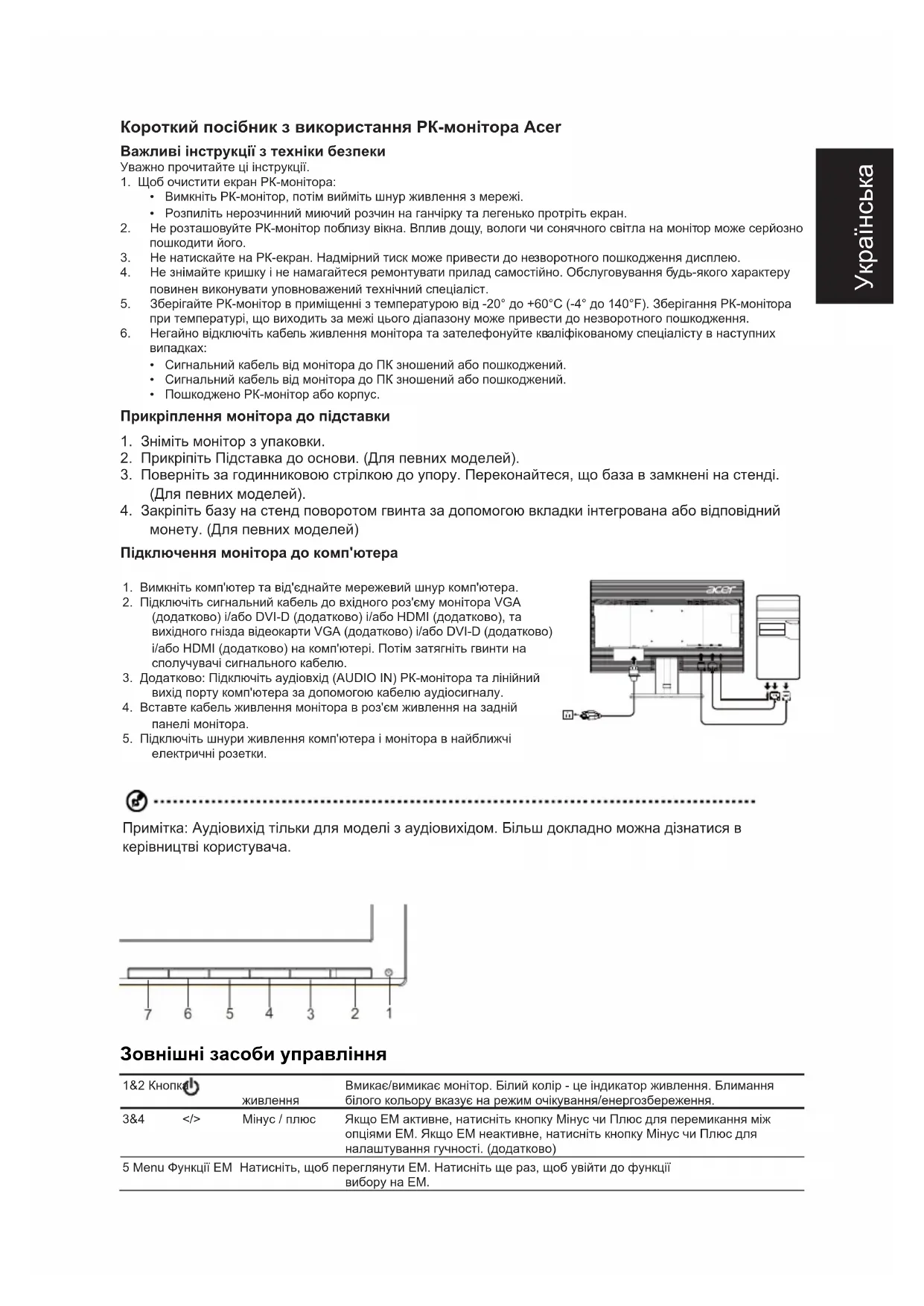

Короткий посібник з використання РК-монітора Асер

Важливі інструкції з техніки безпеки

Уважно прочитайте ці інструкції.

1. Щоб очистити екран РК-монітора:

- Вимкніть РК-монітор, потім вийміть шнур живлення з мережі. - Розпиліть нерозчинний миючий розчин на ганчірку та легенько протріть екран.

1. Не розташовуйте РК-монітор поблизу вікна. Вплив дощу, вологи чи сонячного світла на монітор може серйозно пошкодити його.

2. Не натискайте на РК-екран. Надмірний тиск може привести до незворотного пошкодження дисплею.

3. Не знімайте кришку і не намагайтеся ремонтувати прилад самостійно. Обслуговування будь-якого характеру повинен виконувати уповноважений технічний спеціаліст.

4. Зберігайте РК-монітор в приміщенні з температурою від -20° до +60°C (-4° до 140°F). Зберігання РК-монітора при температурі, що виходить за межі цього діапазону може привести до незворотного пошкодження.

5. Негайно відключіть кабель живлення монітора та зателефонуйте кваліфікованому спеціалісту в наступних випадках:

6. Сигнальний кабель від монітора до ПК зношений або пошкоджений.

7. Сигнальний кабель від монітора до ПК зношений або пошкоджений.
8. Пошкоджено РК-монітор або корпус.

Прикріплення монітора до підставки

1. Зніміть монітор з упаковки.
2. Прикріпіть Підставка до основи. (Для певних моделей).

3. Поверніть за годинниковою стрілкою до упору. Переконайтеся, що база в замкнені на стенді. (Для певних моделей).

4. Закріпіть базу на стенд поворотом гвинта за допомогою вкладки інтегрована або відповідний монету. (Для певних моделей)

Підключення монітора до комп'ютера

1. Вимкніть комп'ютер та від'єднайте мережевий шнур комп'ютера.
2. Підключіть сигнальний кабель до вхідного роз'єму монітора VGA (додатково) і/або DVI-D (додатково) і/або HDMI (додатково), та вихідного гнізда відеокарти VGA (додатково) і/або DVI-D (додатково) і/або HDMI (додатково) на комп'ютері. Потім затягніть гвинти на сполучувачі сигнального кабелю.
3. Додатково: Підключіть аудіовхід (AUDIO IN) РК-монітора та лінійний вихід порту комп'ютера за допомогою кабелю аудіосигналу.
4. Вставте кабель живлення монітора в роз'єм живлення на задній панелі монітора.
5. Підключіть шнури живлення комп'ютера і монітора в найближчі електричні розетки.

acer M

Примітка: Аудіовихід тільки для моделі з аудіовихідом. Більш докладно можна дізнатися в керівництві користувача.

7 6 5 4 3 2 1

Зовнішні засоби управління

1&2 Кнопка		живлення	Вмикає/вимикає монітор. Білий колір - це індикатор живлення. Блимання білого кольору вказує на режим очікування/енергозбереження.
3&4	</>	Мінус / плюс	Якщо ЕМ активне, натисніть кнопку Мінус чи Плюс для перемикання між опціями ЕМ. Якщо ЕМ неактивне, натисніть кнопку Мінус чи Плюс для налаштування гучності. (додатково)
5 Мепи Функції ЕМ Натисніть, щоб переглянути ЕМ. Натисніть ще раз, щоб увійти до функції вибору на ЕМ.
6	Auto	Авто	Якщо ЕМ активне, натисніть кнопку Авто, щоб вийти з ЕМ. Після деактивації ЕМ, натисніть кнопку Авто і монітор автоматично оптимізує положення дисплею, фокус, і тактовий сигнал вашого дисплею.
7	e/Exit:		a. При активному ЕМ, ця кнопка буде діяти в якості кнопки виходу (меню виходу з ЕМ).b. Коли ЕМ неактивне, натисніть цю кнопку для вибору сюжетного режиму.

Правила та повідомлення щодо безпеки

Заява ФКЗ (США)

Цей пристрій пройшов перевірку та був визнаний таким, що відповідає обмеженням для цифрового пристрою Класу В згідно з Частиною 15 правил ФКЗ (США). Ці обмеження призначені надати достатній захист від шкідливої інтерференції у житловому секторі. Цей пристрій створює, використовує та може випромінювати енергію радіочастот. Якщо він встановлений і використовується з порушенням цих інструкцій, то може створювати перешкоди для радіозв'язку. Проте нема гарантії, що така перешкода не виникне у певній інсталяції. Якщо цей пристрій все- таки створює перешкоди прийому радіо- або телепередач, що можна визначити, вимкнувши і знову увімкнувши пристрій, тоді користувачеві слід спробувати виправити таку перешкоду одним або декількома з наступних способів:

• Переорієнтуйте або перемістіть антену прийому.
  • Збільшіть відстань між пристроєм і приймачем.
• Підключіть пристрій до розетки іншої мережі, ніж та, до якої підключено приймач.
  • Зверніться до розповсюджувача чи досвідченого радіо-або телетехніка по допомогу.

Декларація відповідності СЕ

Цим документом компанія «Acer Inc» заявляє, що даний РК-монітор відповідає основним вимогам та іншим відповідним положеннями Директиви EMC 2014/30/EU, Директиви про низьку напругу 2014/35/EU і Директиви RoHS 2011/65/EU, а також Директиви 2009/125/EC щодо створення концепції, націленої на визначення вимог до екодизайну, пов'язаних з енергетикою продукту.

Примітка: Екрановані кабелі

Всі сполучувачі до іншої обчислювальної техніки слід робити екранованими кабелями, щоб забезпечити виконання вимог ФКЗ.

Примітка: Периферійні пристрої

До цього обладнання слід підключати лише периферійні пристрої (пристрої входу/виходу, контакти, принтери тощо), сертифіковані щодо сумісності з обмеженнями Класу В. Робота з несертифікованими периферійними пристроями може створювати перешкоди прийому радіо- і телесигналів.

Застереження

Зміни або модифікації, не схвалені у письмовій формі виробником, можуть скасувати право користувача, надане Федеральною Комісією Зв'язку (США), користуватися цим пристроєм.3 метою запобігання пошкодження монітора, не піднімайте монітор за його підставку.

Примітка. Користувачі в Канаді

CAN ICES-3(B)/NMB-3(B)

Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС

Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантує безпечну для здоров'я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Керуюча система Кольровий TFT PK-екран
	Розмір 21.5"W (55cm)
	Крок піксела 0.248mm(по горизонталі) x 0.248mm(по вертикалі)
	Яскравість 200cd/m	^2 (типова)
	Контрастність 100,000,000:1Max. (ACM)
	Кут огляду 90° (H) 65° (V) (CR=10)
	Час відповіді	5ms (on/off)
	Тип панелі	TN
	Частота рядків 30~80KHz
	Частота кадрів 55~75Hz
Відображувані кольори 16.7M Colors
Синхросигнал для відтворення зображень на растровому дисплеї		180MHz
Максимальна роздільна здатність 1920x1080@60Hz
Plug & Play VESA DDCCI/DDC2B
Клас енергозбереження В
*Щорічне споживання енергії 38 (кВт/год.) (для моделі із входом HDMI)
Споживання електроенергії @200cd/ m^2	Режим увімкнення	18.1W(типова)
	Режим сну	0.45W(типова)
	Режим вимкнення	0.35W(типова)
Вхідний роз'єм		D-Sub24-контактний DVI-D (тільки модель з двома входами (Dual-Input)) Сигнал HDMI (лише модель із входом HDMI)
вихідний роз'єм		Аналоговий: 0,7 повний розмах сигналу в вольтах (стандарт), 75 Ом, позитивнийЦифровий сигнал (тільки модель з двома входами (Dual-Input)) Сигнал HDMI (лише модель із входом HDMI)
Динаміки		1W x 2(лише модель з аудіовходом) (додатково)
Звук		Аудіовхід (Тільки модель з аудіовходом)
		Аудіовихід (Тільки модель з аудіовихідом)
Максимальний розмір екрана		По горизонталі: 476.6ммПо вертикалі: 268.1 мм
Джерело живлення		100-240V~, 50/60Hz
Умови навколишнього середовища		Робоча температура: від 0°C до 40°CТемпература зберігання: від -20°C до 60°CРобоча вологість: 10–80%
Розміри		508 (Ш) x 390.5(В) x 206.8(Г)mm
Вага (вага нетто)		3.66kg Unit(нетто)
Технічні характеристики механізму		Нахил: від -5° до +25°Поворот: HiРегулювання висоти: HiВісь: HiЗнімна підставка для ніг: Так
Зовнішні елементикерування	Перемикач/кнопки	ФункціїКнопка живлення Авто / ВихідЛіворуч (<) / Праворуч (>) Клавіша особливих функцій ЕМЕНЮ/ВВІД
	Функції	Управління Acer Color МоваБлакитне світло тайм-аут OSDяскравість Функція широтиконтраст DDC / CIColor Temp ACM6 Ось Нце вхід6 Ось Насиченість авто ДжерелоАuto Config Режим швидкого СтартН. Position скиданняV. Position інформаціяфокус
* Усі технічні характеристики може бути змінено без попередження.

Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer.
*Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік
