V226HQLB - 显示器 ACER - 免费用户手册

产品类型	TFT彩色液晶显示器
屏幕尺寸	21.5英寸（55厘米）
最大分辨率	1920 x 1080，60赫兹
亮度	200 cd/m²（典型值）
对比度	100,000,000:1 最大（ACM）
可视角度	水平90°，垂直65°（CR=10）
响应时间	5毫秒（从开到关）
显示颜色	1670万
水平频率	30 ~ 80千赫
垂直频率	55 ~ 75赫兹
尺寸（长x高x深）	508 x 390.5 x 206.8毫米
净重	3.66千克
电源	100-240V~, 50/60赫兹
功耗（开启模式）	18.1瓦（典型值）
功耗（待机）	0.45瓦（典型值）
功耗（关闭）	0.35瓦（典型值）
输入接口	D-Sub、DVI-D（双输入型号）、HDMI（HDMI输入型号）
内置扬声器	1瓦 x 2（仅音频输入型号）
倾斜角度	-5°至+25°
可拆卸底座	是
能效等级	B
年能耗	38千瓦时（HDMI型号）
工作温度	0°C至40°C
工作湿度	20%至80%

常见问题 - V226HQLB ACER

如何清洁宏碁V226HQLB显示器的屏幕？

关闭显示器并拔掉电源线。将无溶剂清洁液喷在软布上，轻轻擦拭屏幕。切勿使用磨料产品或将液体直接喷在屏幕上。

支持的最大分辨率是多少？

最大分辨率为1920 x 1080，60赫兹。

如何将显示器连接到电脑？

关闭电脑，将信号线（根据型号选择VGA、DVI-D或HDMI）连接显示器和显卡。拧紧螺丝，然后连接电源线。最后打开电脑和显示器。

显示器有内置扬声器吗？

是的，部分型号包含1瓦x2扬声器。请检查显示器上是否有音频输入接口（AUDIO IN）。

如果屏幕没有显示任何图像怎么办？

检查电源线是否已插好且显示器已开启（蓝色指示灯）。确保信号线正确连接到电脑。尝试按自动按钮优化显示。

这款显示器的可视角度是多少？

可视角度为水平90°和垂直65°（对比度10:1时）。

我可以倾斜显示器吗？

是的，倾斜角度可调范围为-5°至+25°。底座也是可拆卸的。

待机功耗是多少？

待机模式下功耗典型值为0.45瓦。关闭模式下为0.35瓦。

如何进入OSD菜单？

按菜单按钮显示OSD菜单。使用减/加按钮导航，再次按菜单按钮确认选择。

显示器是否符合RoHS标准？

是的，本显示器符合RoHS指令2011/65/UE，并带有CE标志。

用户手册 V226HQLB ACER

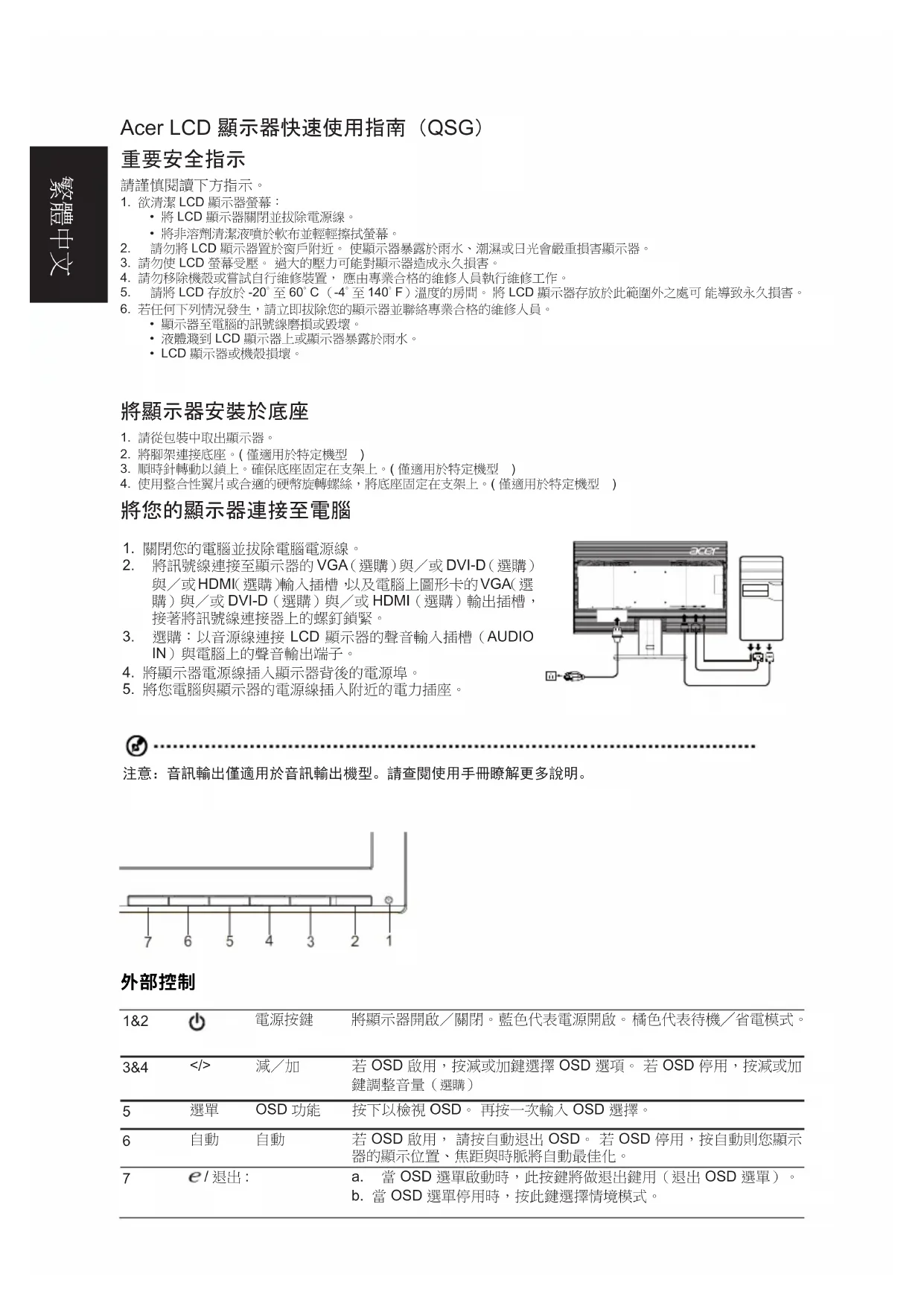

Acer LCD 顯示器快速使用指南（QSG）

重要安全指示

請謹慎閱讀下方指示。

1. 欲清潔 LCD 顯示器螢幕：

2. 將 LCD 顯示器關閉並拔除電源線。

3. 將非溶劑清潔液噴於軟布並輕輕擦拭螢幕。

4. 請勿將 LCD 顯示器置於窗戶附近。使顯示器暴露於雨水、潮濕或日光會嚴重損害顯示器。

5. 請勿使 LCD 落幕受壓。過大的壓力可能對顯示器造成永久損害
6. 請勿移除機殼或嘗試自行維修裝置，應由專業合格的維修人員執行維修工作。
7. 請將 LCD 存放於 -20^ 至 60^ C ( -4^ 至 140^ F) 溫度的房間。將 LCD 顯示器存放於此範圍外之處可能導致永久損害。

8. 若任何下列情況發生，請立即拔除您的顯示器並聯絡專業合格的維修人員。

9. 顯示器至電腦的訊號線磨損或毀壞。

10. 液體濺到 LCD 顯示器上或顯示器暴露於雨水。
11. LCD 顯示器或機殼損壞。

將顯示器安裝於底座

1. 請從包裝中取出顯示器。
2. 將腳架連接底座。(僅適用於特定機型)
3. 順時針轉動以鎖上。確保底座固定在支架上。（僅適用於特定機型）
4. 使用整合性翼片或合適的硬幣旋轉螺絲，將底座固定在支架上。（僅適用於特定機型）

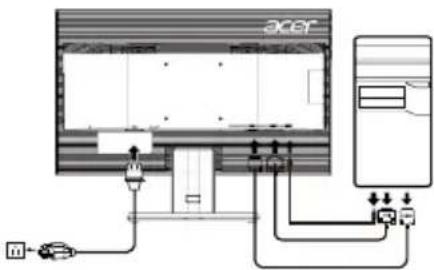

將您的顯示器連接至電腦

1. 關閉您的電腦並拔除電腦電源線。
2. 將訊號線連接至顯示器的 VGA（選購）與／或 DVI-D（選購）與／或 HDMI（選購）輸入插槽，以及電腦上圖形卡的 VGA（選購）與／或 DVI-D（選購）與／或 HDMI（選購）輸出插槽，接著將訊號線連接器上的螺釘鎖緊。
3. 選購：以音源線連接 LCD 顯示器的聲音輸入插槽（AUDIO IN）與電腦上的聲音輸出端子。
4. 將顯示器電源線插入顯示器背後的電源埠。
5. 將您電腦與顯示器的電源線插入附近的電力插座。

acer

注意：音訊輸出僅適用於音訊輸出機型。請查閱使用手冊瞭解更多說明。

7 6 5 4 3 2 1

外部控制

1&2		電源按鍵	將顯示器開啟/關閉。藍色代表電源開啟。橘色代表待機/省電模式。
3&4		減/加	若 OSD 啟用,按減或加鍵選擇 OSD 選項。若 OSD 停用,按減或加鍵調整音量(選購)
5	選單	OSD 功能	按下以檢視 OSD。再按一次輸入 OSD 選擇。
6	自動	自動	若 OSD 啟用,請按自動退出 OSD。若 OSD 停用,按自動則您顯示器的顯示位置、焦距與時脈將自動最佳化。
7	e/退出:		a. 當 OSD 選單啟動時,此按鍵將做退出鍵用(退出 OSD 選單)。b. 當 OSD 選單停用時,按此鍵選擇情境模式。

法規及安全事項

本產品經測試符合 FCC 規定第 15 節針對 B 級數位裝置的限制。這些限制的目的，是在提供住宅區域合理的保護，避免受到有害的干擾。本產品可能產生、使用、輻射出射頻能量，若未依指示進行安裝，即可能對無線通訊造成有害干擾。然而，不保證不會在特定的安裝中產生干擾。如果該設備對收音機或電視機的接收產生不良干擾（這可以通過設備的開或關來判定），則使用者可以試用以下的方法來消除干擾：

• 調整接收天線的方向或更換架設位置。
• 增加本產品與接收裝置之間的距離。
• 將本產品所使用的電源連接至不同於接收裝置的電源線路上。
• 請洽詢經銷商或經驗豐富的收音機／電視技術人員協助。

CE 符合聲明

Acer Inc. 特此聲明本液晶顯示器符合歐洲議會及和生態設計規定有關之議會所制訂的 EMC 指令 2014/30/EU、低電壓指令 2014/35/EU、RoHS 指令 2011/65/EU 及指令 2009/125/EC 的基本規定與其他相關條款。

注意：屏蔽式纜線

依 EMC 規定，所有連接至電腦裝置的纜線，均需使用屏蔽式纜線。

注意：周邊裝置

所有連接至本產品的周邊裝置（輸入／輸出裝置、終端機、印表機等），均需通過 B 級限制的認證。若與未通過認證的周邊裝置共同使用，則可能對收音機或電視產生干擾。

注意

依據 FCC 規定，若擅自對本產品進行原製造商未認可的變更或改裝，將使得使用者操作本產品的授權失效。為了避免損壞顯示器，請勿從底座舉起顯示器。

操作條件

本裝置符合 FCC 條例第 15 節規定。操作時可符合下列兩項條件：（1）該設備不能造成傷害性的干擾，且（2）該設備必須接受任何接收到的干擾訊號，包括可能導致非預期操作的干擾。

注意：加拿大使用者

CAN ICES-3(B)/NMB-3(B)

歐盟地區私人住家中使用者的廢棄設備處置

這個符號表示本產品不可隨著您的一般家庭廢棄物棄置。然而將您的廢棄設備交予指定收集點已被廢棄電器電子設備回收是您的責任，棄置時將您的廢棄設備分開蒐集並回收將有助於維護自然資源，並確保以設備以保護人類健康及環境的方式回收。更多有關您廢棄設備回收放置地的資訊，請聯絡當地政府机关、您的家用廢棄物處置服務，或您購買此產品的商店。

規格

繁體中文

LCD面板	驅動系統 TFT彩色 LCD
	尺寸 21.5"W	(55cm)
	像素程度 0.248(水平)x0.248mm(垂直)
	亮度 200cd/m	2(典型)
	對比 100,000,000:1Max.(ACM)
	可視角度	90°(水平)65°(垂直)(CR=10)
	回應時間	5ms(on/off)
	面板類型	TN
	水平頻率	30~80KHz
	垂直頻率	55~75Hz
顯示色彩 16.7M色
點時脈		180MHz
最大解析度		1920x1080@60Hz
隨插即用 VESA DDCCI/DDC2B
能源效率分級 B
*年能源消耗量 38 (kWh) (HDMI輸入機型)
電源用量@200cd/ m^2	開放模式	18.1W(typ.)
	睡眠模式	0.45W(typ.)
	關閉模式	0.35W(typ.)
輸入連接器		D-SubDVI-D 24針(僅雙輸入機型)HDMI(僅 HDMI 機型)
輸入影像訊號		類比:0.7Vp-p(標準),75 OHM,正向數位訊號(僅雙輸入機型)HDMI 訊號(僅限 HDMI 輸入機型)
喇叭 1W x 2(僅音頻輸入機型)
音訊		音訊輸入(僅限音訊輸入機型)
		音訊輸出(僅限音訊輸出機型)
最大螢幕尺寸		水平 :476.6mm垂直 :268.1mm
電源 100-240V~,50/60Hz
環境考量		運作溫度:0°C至40°C儲存溫度:-20°C至60°C運作濕度:20%至80%
尺寸		508(寬)x390.5(高)x206.8(深)mm
重量(淨重) 3.66公斤裝置(淨重)
技術規格		傾斜:-5°至+25°旋轉 否高度調整:否轉軸 否可分離式支架:是
外部控制:	開關 /按鍵	電源按鍵 自動/退出左鍵(<)/右鍵(E)(授權)鍵選單/輸入
	功能	宏碁顏色管理 語言藍光 OSD超時亮度 寬模式對比 DDC / CI色溫 ACM6軸色相輸入6軸飽和度自動來源自動配置快速啟動模式H.位置重啟V.位置信息焦點時鐘
*設計與規格若有變更,恕不另行通知。

歡迎造訪 Acer 官方支援網站，取得您的 Acer 產品的手冊與其他文件。
* 年能源消耗量係採用每天 4 小時、每年 365 天的一般耗電量計算而得

Acer LCD 显示器快速入门指南 (QSG)

重要的安全须知

请仔细阅读下面的使用说明。

1. 清洁 LCD 显示器屏幕:

2. 关闭 LCD 显示器电源，拔掉电源线。

3. 将非溶解性清洁液喷洒到抹布上，轻轻擦拭屏幕。

4. 不要将 LCD 显示器放置在窗户附近。显示器遭受雨淋、受潮或阳光直接照射时可能导致严重损坏。

5. 不要按压 LCD 屏幕。过分用力按压可能导致显示屏永久性损坏。
6. 不要卸下机盖或尝试自行维修本机器。应由经过授权的技术人员执行各种维修任务。
7. 将 LCD 显示器存放在温度为 -20^ 到 60^ C（ -4^ 到 140^ F）的房间内。在此范围之外存放 LCD 显示器时，可能导致永久性损坏。

8. 若出现下列情形，应立即拔掉显示器电源，并与经过授权的技术人员联系：

9. 显示器与 PC 之间的信号线磨损或损坏。

10. 液体溅到 LCD 显示器上或者显示器遭受雨淋。
11. LCD 显示器或机壳损坏。

安装显示器底座

1. 从包装中取出显示器。
2. 将脚座安装到底座上。（适用于选定的型号）
3. 顺时针转动以锁定。确保将底座锁定在支架上。（适用于选定的型号）
4. 使用集成的翼片或适合的硬币转动螺丝，将底座固定在支架上。（适用于选定的型号）

将显示器连接到计算机

1. 关闭计算机电源，拔掉计算机电源线。
2. 将信号线的一端连接到显示器的 VGA 和 / DVI-D 和 / 或 HDMI 输入插口，另一端连接到计算机图形卡的 VGA 和 / 或 DVI-D 和 / 或 HDMI 输出插口。拧紧信号线接头上的指拧螺丝。
3. 选配线：将音频线的一端连接到 LCD 显示器的音频输入插口 (AUDIO IN)，另一端连接到计算机上的线路输出端口。
4. 将显示器电源线插入显示器背面的电源端口。
5. 将计算机和显示器的电源线插入旁边的电源插座。

或 acer

注意：音频输出仅适用于音频输出型号。更多说明，请查看用户手册。

7 6 5 4 3 2 1

外部控制

1&2	电源按钮	打开 / 关闭显示器电源。蓝色表示已打开电源。橘黄色表示处于待机 / 节能模式。
3&4	减号 / 加号	显示 OSD 时,按减号或加号按钮切换 OSD 选项。不显示 OSD 时,按减号或加号按钮调整音量。(可选)
5	菜单 OSD 功能	按下时查看 OSD。再按一次进入 OSD 中的选择项。
6	自动 自动	显示 OSD 时,按自动退出 OSD。若未显示 OSD,按自动时显示器自动优化显示位置、聚焦和显示时钟。
7	e / 退出::	a. 当显示 OSD 菜单时,此按钮用作退出键(退出 OSD 菜单)b. 当不显示 OSD 菜单时,按此按钮选择方案模式。

管制和安全注意事项

FCC 声明

本设备经测试，符合 FCC 规则第 15 部分关于 B 级数字设备的限制要求。这些限制旨在为居民区安装提供防止有害干扰的合理保护。此设备会产生、使用及发射无线电频率能量，如果不按照指导说明进行安装和使用，可能会对无线电通讯造成有害干扰。但是，不保证在特定安装条件下不会发生干扰。如果本设备确实对无线电或电视接收造成有害干扰（可以通过开启或关闭设备电源来确定），用户可以尝试使用下面一项或多项措施来消除干扰：

• 调节接收天线的方向或位置。
• 增大设备与接收器之间的距离。
• 将此设备和接收设备连接到不同电路的电源插座上。
• 向代理商或有经验的无线电 / 电视技术人员咨询以获得帮助。

CE 符合性声明

Acer Inc. 特此声明，本液晶显示器符合欧洲议会及和生态设计规定有关之议会所制订的 EMC 指令 2014/30/EU、低压指令 2014/35/EU、RoHS 指令 2009/125/EC 的基本要求及其它相关规定。

注意：屏蔽线缆

与其它计算设备的所有连接必须使用屏蔽型线缆，以确保符合 EMC 管制要求。

注意：外设

只有经认证符合 B 级限制的外设（输入 / 输出设备、终端、打印机等）可以连接到本设备。若与其它未经认证的外设共同使用，可能会干扰无线电与电视的接收。

小心

若未经制造商明确许可而进行任何变更或修改，会失去联邦通信委员会授予的使用本产品的资格。为防止对显示器造成损坏，请勿通过此底座抬起显示器。

运行条件

本设备符合 FCC 规则第 15 部分的要求。操作需受限于下述两个条件：(1) 本设备不会造成有害干扰，(2) 本设备必须承受任何接收到的干扰，包括可能导致非预期操作的干扰。

注意：加拿大用户

CAN ICES-3(B)/NMB-3(B)

为减少污染以便在最大程度上保护全球环境，请回收此设备。

有关 Waste from Electrical and Electronics Equipment (WEEE, 废旧电气和电气设备) 的管理规定，请访问：

依据中国《电器电子产品有害物质限制使用管理办法》，简称《管理办法》或《China RoHS》之规定，列出宏碁电子信息产品中可能含有的有害物质的名称及含量于以下表格中

显示器
零部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属机构件 XOOOOO
塑料机构件 OOOOOO
电路板组件 *XOOO O O
液晶显示屏 XOOOOO
电源模块 XOOOOO
电源线 OOOOOO
外部信号连接线	XOOOOO
喇叭	XOOOOO
	XOOOOO

本表格依据 SJ/T 11364 的规定编制
*：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接器等
○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下
×：表示该有害物质至少存在于该部件的某一均质材料中，是因为目前业界还没有成熟的可替代技术，以致含量虽然超出GB/T 26572规定的限量要求；但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

在官方的 Acer 支持网站上查找 Acer 产品的手册及其它文档。
