V226HQLB - Moniteur ACER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil V226HQLB ACER au format PDF.
| Type de produit | Moniteur LCD couleur TFT |
| Taille de l'écran | 21,5 pouces (55 cm) |
| Résolution maximale | 1920 x 1080 à 60 Hz |
| Luminosité | 200 cd/m² (typ.) |
| Contraste | 100 000 000:1 max. (ACM) |
| Angle de vue | 90° horizontal, 65° vertical (CR=10) |
| Temps de réponse | 5 ms (de marche à arrêt) |
| Couleurs affichées | 16,7 millions |
| Fréquence horizontale | 30 ~ 80 kHz |
| Fréquence verticale | 55 ~ 75 Hz |
| Dimensions (L x H x P) | 508 x 390,5 x 206,8 mm |
| Poids net | 3,66 kg |
| Alimentation | 100 - 240 V~, 50/60 Hz |
| Consommation (mode activé) | 18,1 W (typ.) |
| Consommation (veille) | 0,45 W (typ.) |
| Consommation (arrêt) | 0,35 W (typ.) |
| Connecteurs d'entrée | D-Sub, DVI-D (modèle double entrée), HDMI (modèle entrée HDMI) |
| Haut-parleurs intégrés | 1 W x 2 (modèle Audio-Input uniquement) |
| Inclinaison | -5° à +25° |
| Pied détachable | Oui |
| Classe d'efficacité énergétique | B |
| Consommation annuelle d'énergie | 38 kWh (modèle HDMI) |
| Température de fonctionnement | 0 °C à 40 °C |
| Humidité de fonctionnement | 20 % à 80 % |
FOIRE AUX QUESTIONS - V226HQLB ACER
Questions des utilisateurs sur V226HQLB ACER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice V226HQLB - ACER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil V226HQLB de la marque ACER.
MODE D'EMPLOI V226HQLB ACER

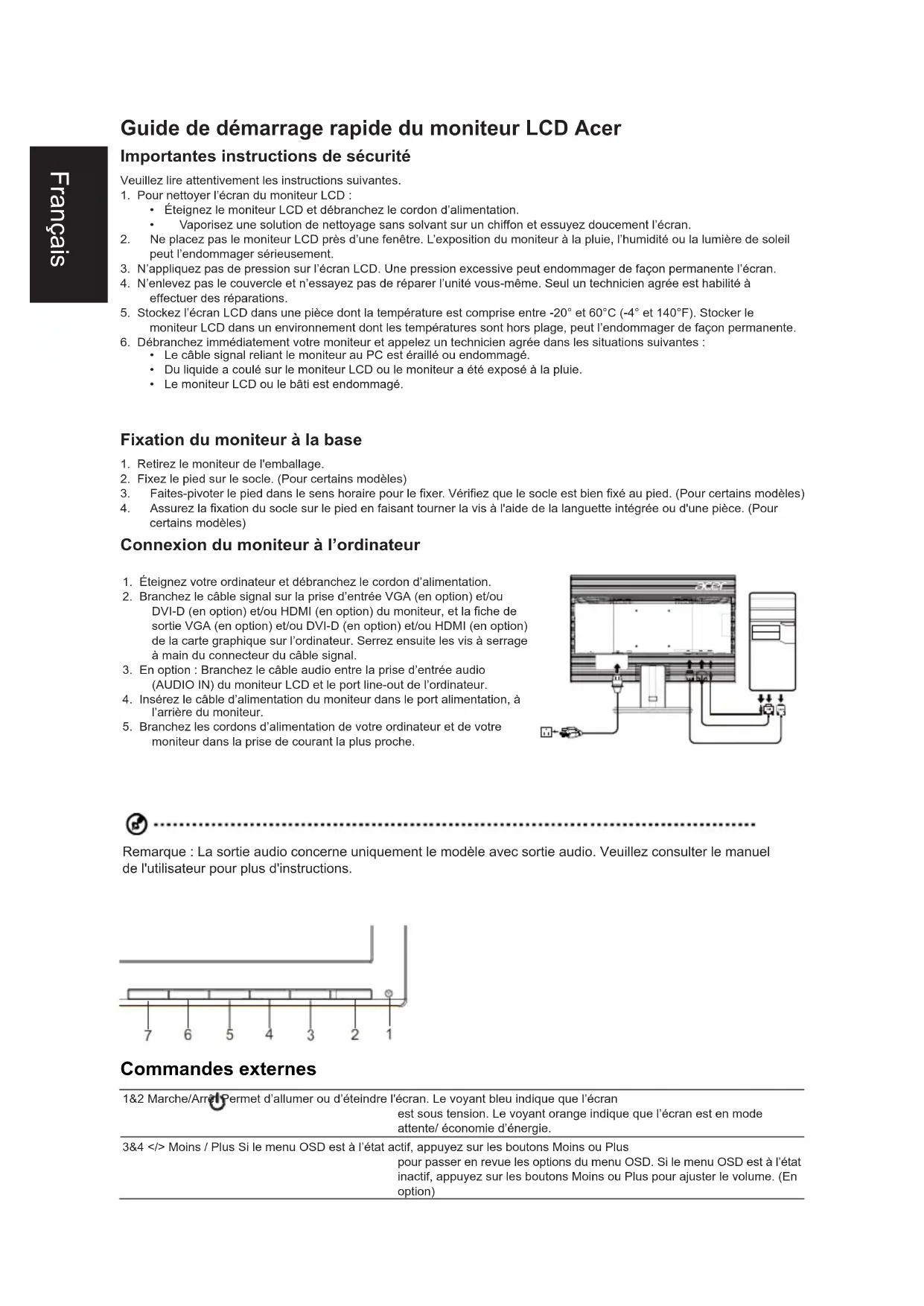

Guide de démarrage rapide du moniteur LCD Acer
Importantes instructions de sécurité
Veuillez lire attentivement les instructions suivantes.
- Pour nettoyer l'écran du moniteur LCD
- Éteignez le moniteur LCD et débranchez le cordon d'alimentation.
• Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran. - Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition du moniteur à la pluie, l'humidité ou la lumière de soleil peut l'endommager sérieusement.
- N'appliquez pas de pression sur l'écran LCD. Une pression excessive peut endommager de façon permanente l'écran.
- N'enlevez pas le couvercle et n'essayez pas de réparer l'unité vous-même. Seul un technicien agréé est habilité à effectuer des réparations.
- Stockez l'écran LCD dans une pièce dont la température est comprise entre -20° et 60°C (-4° et 140°F). Stocker le moniteur LCD dans un environnement dont les températures sont hors plage, peut l'endommager de façon permanente.
- Débranchez immédiatement votre moniteur et appelez un technicien agréé dans les situations suivantes :
- Le câble signal reliant le moniteur au PC est éraillé ou endommagé.
- Du liquide a coulé sur le moniteur LCD ou le moniteur a été exposé à la pluie.
• Le moniteur LCD ou le bâti est endommagé.
Fixation du moniteur à la base
- Retirez le moniteur de l'emballage.
- Fixez le pied sur le socle. (Pour certains modèles)
- Faites-pivoter le pied dans le sens horaire pour le fixer. Vérifiez que le socle est bien fixé au pied. (Pour certains modèles)
- Assurez la fixation du socle sur le pied en faisant tourner la vis à l'aide de la languette intégrée ou d'une pièce. (Pour certains modèles)

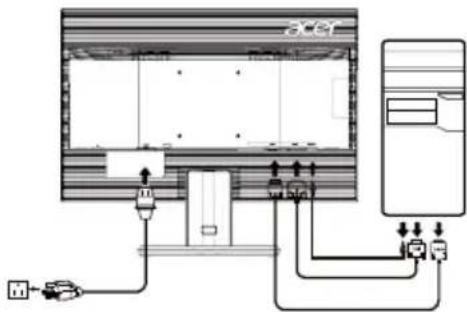

Connexion du moniteur à l'ordinateur
- Éteignez votre ordinateur et débranchez le cordon d'alimentation.
- Branchez le câble signal sur la prise d'entrée VGA (en option) et/ou DVI-D (en option) et/ou HDMI (en option) du moniteur, et la fiche de sortie VGA (en option) et/ou DVI-D (en option) et/ou HDMI (en option) de la carte graphique sur l'ordinateur. Serrez ensuite les vis à serrage à main du connecteur du câble signal.
- En option : Branchez le câble audio entre la prise d'entrée audio (AUDIO IN) du moniteur LCD et le port line-out de l'ordinateur.
- Insérez le câble d'alimentation du moniteur dans le port alimentation, à l'arrière du moniteur.
- Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur dans la prise de courant la plus proche.
Remarque : La sortie audio concerne uniquement le modèle avec sortie audio. Veuillez consulter le manuel de l'utilisateur pour plus d'instructions.
1&2 Marche/Arrêt Permet d'allumer ou d'éteindre l'écran. Le voyant bleu indique que l'écran est sous tension. Le voyant orange indique que l'écran est en mode attente/ économie d'énergie.
3&4 </> Moins / Plus Si le menu OSD est à l'état actif, appuyez sur les boutons Moins ou Plus pour passer en revue les options du menu OSD. Si le menu OSD est à l'état inactif, appuyez sur les boutons Moins ou Plus pour ajuster le volume. (En option)
| 5 Menu Fonctions OSD Appuyez sur ce bouton pour afficher le menu OSD Appuyez à nouveau surcebouton pour valider une sélection dans le menu. | |
| 6 Auto Auto Si le menu OSD est à l’état actif, appuyez sur Auto pour quitter l’OSD.Une fois le menu OSD inactif, appuyez sur Auto : le moniteur va automatiquement optimiser la position de l’affichage, sa mise au point et son horloge. | |
| 7 | e_iQuitter :a. lorsque le menu OSD est à l’état actif, ce bouton agit comme une touche Quitter. (quitter le menu OSD).b. Lorsque le menu OSD est à l’état inactif, appuyez sur ce bouton pour sélectionner un mode scénario. |
Avis concernant les Réglementations et la Sécurité
Notices FCC
Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produise dans certaines installations particulières. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pouvez déterminer en allumant et en éteignant l'appareil), nous vous conseillons vivement d'y remédier en prenant l'une des mesures suivantes :
- Réorientez ou déplacez l'antenne de réception.
- Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide.
Déclaration de conformité CE
Par la présente, Acer Inc. déclare que cet écran LDC est conforme aux principales exigences et autres dispositions pertinentes de la Directive CEM 2014/30/EU ; de la Directive Basse tension 2014/35/EU, de la Directive RoHS 2011/65/EU et la Directive 2009/125/CE établissant un cadre pour la fixation d'exigences en matière d'écoconception applicables aux produits liés à l'énergie.
Avis : câbles blindés
Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements CEM.
Avis : Périphériques
Seuls les périphériques (appareils d'entrée/sortie, ports, imprimantes, etc.) approuvés conformes aux limites de la Classe B peuvent être connectés à cet équipement. Son utilisation avec des appareils non certifiés risque de provoquer des interférences dans les réceptions radio et TV.
Mise en garde
Tous les changements ou les modifications non expressément approuvés par le constructeur peuvent annuler le droit de l'utilisateur, qui est accordé par la Commission de Communications Fédérale, à utiliser ce produit. Afin d'éviter d'endommager le moniteur, ne soulevez pas le moniteur par sa base.
Conditions de Fonctionnement
Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) cet appareil ne doit pas provoquer d'interférences préjudiciables et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
Avis : Pour les utilisateurs canadiens
CAN ICES-3(B)/NMB-3(B)
Élimination des équipements usagés par l'utilisateur, dans les habitations privées de l'Union Européenne
La présence de ce symbole sur le produit ou sur son emballage indique que vous ne devez pas mettre ce produit au rebut avec vos déchets ménagers. Vous êtes en effet responsable de l'évacuation de vos équipements usagés et tenu de les remettre à un point de collecte agréé pour le recyclage des équipements électriques et électroniques usagés. La collecte et le recyclage séparés de vos équipements usagés permettront de préserver les ressources naturelles et de garantir que ces équipements seront recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur les lieux de collecte des équipements usagés, veuillez contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin où vous avez acheté le produit.
| Écran LCD | Système d'entraînement | LCD couleur TFT |
| Taille 21.5"W (55cm) | ||
| Pas de masque 0.248mm(H) x 0.248mm(V) | ||
| Luminosité 200cd/m | ^2 (Type) | |
| Contraste 100,000,000: | Max. (ACM) | |
| Angle de vue 90° (H) 65° (V) (CR=10) | ||
| Temps de réponse 5ms (on/off) | ||
| Type de panneau TN | ||
| Fréquence horizontale 30~80KHz | ||
| Fréquence verticale 55~75Hz | ||
| Couleurs affichées 16.7M couleurs | ||
| Fréquence de balayage 180MHz | ||
| Résolution maximale 1920x1080@60Hz | ||
| Plug & Play VESA DDCCI/DDC2B | ||
| Classe d'efficacité énergétique B | ||
| *Consommation annuelle d'énergie 38 (kWh) (pour le modèle à entrée HDMI) | ||
| Consommation électrique @200cd/ m^2 | Mode Activé | 18.1W(typ.) |
| Mode veille | 0.45W(typ.) | |
| Mode Arrêt | 0.35W(typ.) | |
| Connecteur d'entrée | D-Sub DVI-D 24 broches (Uniquement sur le modèle à double entrée) HDMI (modèle à entrée HDMI uniquement) | |
| Signal vidéo d'entrée | Analogique :0,7 Vp-p(standard), 75 OHM, Positif Signal numérique (uniquement sur le modèle à double entrée) Signal HDMI (modèle à entrée HDMI uniquement) | |
| Haut-parleur | 1W x 2(Uniquement sur le modèle Audio-Input) | |
| Audio | Entrée audio (Modèle à entrée audio seulement) | |
| Sortie audio (Modèle à sortie audio seulement) | ||
| Taille maximale de l'écran | Horizontalement:476.6mm Verticallement:268.1mm | |
| Source d'alimentation | 100-240V~, 50/60Hz | |
| Environnement | Température de fonctionnement : 0°C à 40°C Température de stockage : -20°C à 60°C Humidité en fonctionnement : 20% à 80% | |
| Dimensions | 508 (L) x 390.5(H) x 206.8(P)mm | |
| Poids (poids net) | 3.66kg l'unité (net) | |
| Spécifications de Mécanisme | Inclinaison : -5° à +25° Faire pivoter: Non Eminence réglage: Non Pivot: Non Détachable pied être situé: Oui | |
| Exterieur Commandes : | Commutateur/Bouton | Bouton marche/arrêt Réglage automatique/Quitter Gauche (<)/Droite (> ) Empowering Key/Quitter MENU/ENTRÉE |
| Fonction | Gestion des couleurs Acer La langue Lumière bleue Délai d'expiration de l'OSD Luminosité Mode large Contraste DDC / CI Temp de couleur ACM 6 axes Hue Contribution Saturation 6 axes Source automatique Configuration automatique H. Position Mode de démarrage rapide H. Position Réinitialiser V. Position Information Concentrer Horloge | |
| * Ces spécifications peuvent être modifiées sans préavis. | ||
Vous pouvez trouver les manuels et autres documents pour votre produit Acer sur le site Web d'assistance Acer officiel. *La consommation d'énergie annuelle est calculée à partir d'une consommation d'énergie typique de 4 heures par jour, 365 jours par an
Remarque à l'intention des utilisateurs canadiens
CAN ICES-3(B)/NMB-3(B)
Acoplar o monitor à base
Déclaration de conformité
Nous,
Acer Incorporated
Produit : Moniteur LCD
Nom commercial : Acer
Numéro de modèle : V226HQL
Numéro SKU : V226HQL xxxxxx
(^x^=09,a z,A Z,ou blanc)
Nous, Acer Incorporated, déclarons par la présente, sous notre seule responsabilité, que le produit décrit ci-dessus est conforme aux législations d'harmonisation pertinentes de l'Union comme la directive ci-dessous, et que les normes harmonisées suivantes et / ou d'autres normes pertinentes ont été appliquées :
☒ Directive CEM : 2014/30/UE
EN 55032:2012/AC:2013 Class B
EN 55024:2010
EN 55032:2015+AC 2016 Class B
EN 61000-3-3:2013
EN 61000-3-2:2014-3-Class D
☒ Directive LVD : 2014/35/UE
EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013
☒ Directive RoHS : 2011/65/UE
EN 50581:2012
☒ Directive ErP : 2009/125/CE
☒ Règlementation (CE) n° 1275/2008; EN 50564:2011
Année de début concernant l'apposition du marquage CE : 2019.
RuJaw
RU Jan / Dirigean
