Typ produktu	Barevný LCD monitor TFT
Velikost obrazovky	21,5 palců (55 cm)
Maximální rozlišení	1920 x 1080 při 60 Hz
Jas	200 cd/m² (typ.)
Kontrast	100 000 000:1 max. (ACM)
Pozorovací úhel	90° horizontálně, 65° vertikálně (CR=10)
Doba odezvy	5 ms (zapnuto-vypnuto)
Zobrazené barvy	16,7 milionů
Horizontální frekvence	30 ~ 80 kHz
Vertikální frekvence	55 ~ 75 Hz
Rozměry (Š x V x H)	508 x 390,5 x 206,8 mm
Čistá hmotnost	3,66 kg
Napájení	100 - 240 V~, 50/60 Hz
Spotřeba (aktivní režim)	18,1 W (typ.)
Spotřeba (pohotovostní režim)	0,45 W (typ.)
Spotřeba (vypnuto)	0,35 W (typ.)
Vstupní konektory	D-Sub, DVI-D (model s dvojím vstupem), HDMI (model se vstupem HDMI)
Vestavěné reproduktory	1 W x 2 (pouze model s audio vstupem)
Náklon	-5° až +25°
Odnímatelný stojan	Ano
Třída energetické účinnosti	B
Roční spotřeba energie	38 kWh (model HDMI)
Provozní teplota	0 °C až 40 °C
Provozní vlhkost	20 % až 80 %

Často kladené otázky - V226HQLB ACER

Jak vyčistit obrazovku monitoru Acer V226HQLB?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte čisticí roztok bez rozpouštědel na měkký hadřík a jemně otřete obrazovku. Nikdy nepoužívejte abrazivní prostředky ani tekutiny přímo na obrazovku.

Jaké je maximální podporované rozlišení?

Maximální rozlišení je 1920 x 1080 při 60 Hz.

Jak připojit monitor k počítači?

Vypněte počítač, připojte signálový kabel (VGA, DVI-D nebo HDMI podle modelu) mezi monitor a grafickou kartu. Utáhněte šrouby, poté připojte napájecí kabel. Poté zapněte počítač a monitor.

Má monitor vestavěné reproduktory?

Ano, některé modely obsahují reproduktory 1 W x 2. Zkontrolujte přítomnost audio konektoru (AUDIO IN) na vašem monitoru.

Co dělat, když obrazovka nezobrazuje žádný obraz?

Zkontrolujte, zda je napájecí kabel zapojený a monitor zapnutý (modrá kontrolka). Ujistěte se, že je signálový kabel správně připojen k počítači. Zkuste stisknout tlačítko Auto pro optimalizaci zobrazení.

Jaké jsou pozorovací úhly tohoto monitoru?

Pozorovací úhly jsou 90° horizontálně a 65° vertikálně (při kontrastním poměru 10:1).

Mohu monitor naklonit?

Ano, náklon je nastavitelný od -5° do +25°. Stojan je také odnímatelný.

Jaká je spotřeba energie v pohotovostním režimu?

V pohotovostním režimu je spotřeba typicky 0,45 W. V režimu vypnuto je 0,35 W.

Jak se dostat do nabídky OSD?

Stiskněte tlačítko Menu pro zobrazení nabídky OSD. Pomocí tlačítek Méně/Více procházejte a znovu stiskněte Menu pro potvrzení výběru.

Je monitor v souladu s normou RoHS?

Ano, tento monitor je v souladu se směrnicí RoHS 2011/65/EU a nese označení CE.

NÁVOD K OBSLUZE V226HQLB ACER

Dôležité bezpečnostné pokyny

Tieto pokyny si pozorne prečítajte.

Vypnite LCD monitor a odpojte siet'ový kábel.

- Čistiaci roztok bez rozpustných vlastností nastriekajte na utierku a obrazovku jemne vyčistite.

1&2		Hlavný vypínač	Zapína/vypína monitor. Modrá signalizuje zapnutie. Žltá indikuje pohotovostný režim/režim úspory energie.
3&4		Mínus / Plus	Ak je OSD aktivny, stláčaním tlačidiel Mínus alebo Plus dokážete prepínat' medzi možnost'ami pre OSD. Ak OSD nie je aktivny, stláčaním tlačidiel Mínus alebo Plus dokážete nastavit' hlasitost'. (Volitel'né)
5	Měvoú	Funkcie OSD	Stlačením zobrazíte OSD. Opátovným stlačením vstúpite do volby v rámci OSD.
6	Auto	Automaticky Ak bude OSD aktivne, stlačte tlačidlo Auto, aby ste ho ukončili. Ked bude OSD neaktívne, monitor po stlačení tlačidla Auto automaticky optimalizuje pozíciu zobrazenia, zaostrenie a hodiny displeja.
7 Empowering		kláves	a. Ak je OSD menu aktivne, toto tlačidlo bude mat' funkciu tlačidla pre ukončenie.(opustit' OSD menu).b. Ak je OSD menu vypnuté, stlačte toto tlačidlo, ak si želáte vybrat' režim pre variant.

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

Vrámcí prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

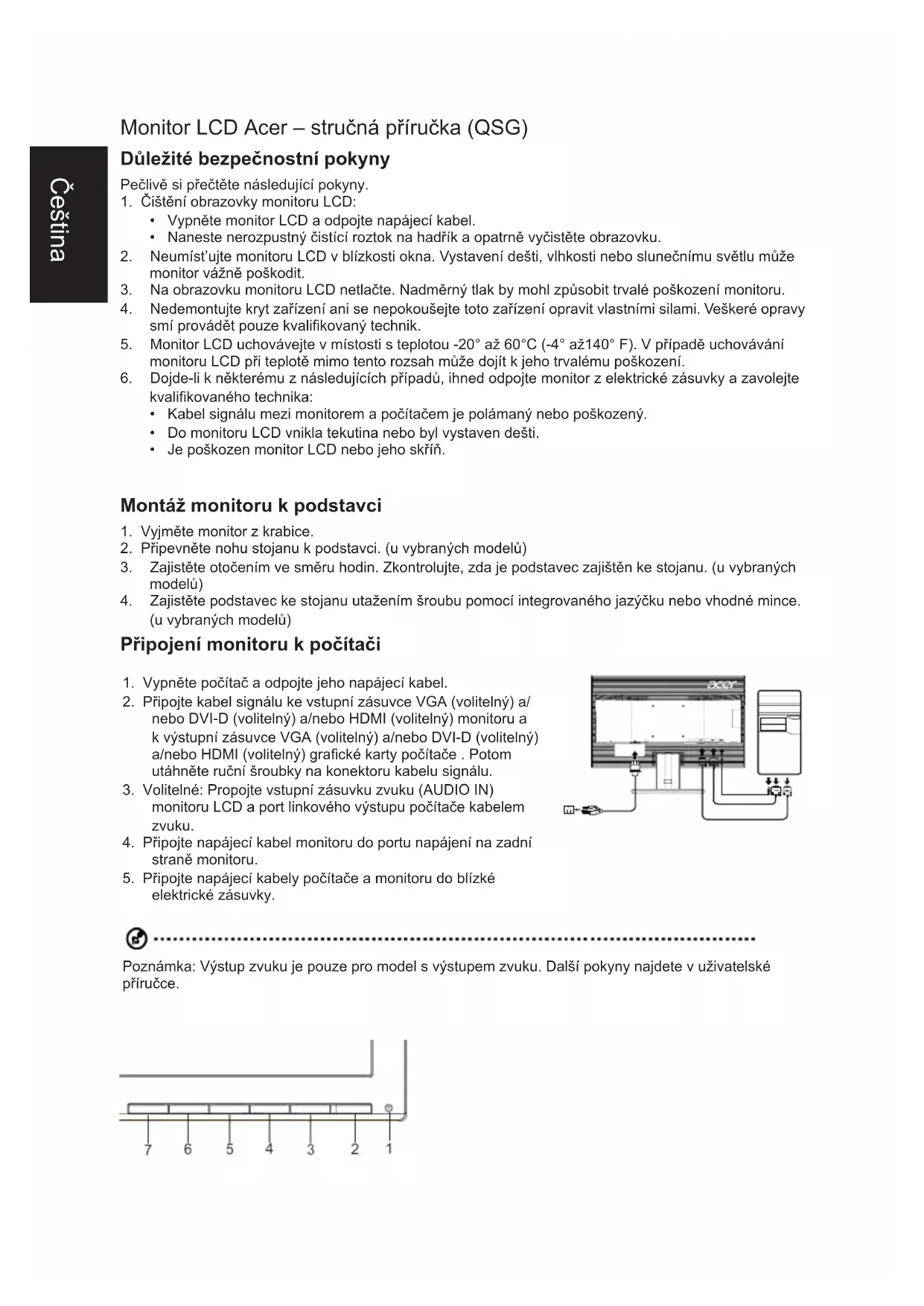

Monitor LCD Acer – stručná příručka (QSG)

Důležité bezpečnostní pokyny

Pečlivě si přečtěte následující pokyny.

1. Čištění obrazovky monitoru LCD:

- Vypněte monitor LCD a odpojte napájecí kabel. - Naneste nerozpustný čistící roztok na hadřík a opatrně vyčistěte obrazovku.

1. Neumíst'ujte monitoru LCD v blízkosti okna. Vystavení dešti, vlhkosti nebo slunečnímu světlu může monitor vážně poškodit.

2. Na obrazovku monitoru LCD netlačte. Nadměrný tlak by mohl způsobit trvalé poškození monitoru.

3. Nedemontujte kryt zařízení ani se nepokoušejte toto zařízení opravit vlastními silami. Veškeré opravy smí provádět pouze kvalifikovaný technik.

4. Monitor LCD uchovávejte v místosti s teplotou -20° až 60°C (-4° až140° F). V případě uchovávání monitoru LCD při teplotě mimo tento rozsah může dojít k jeho trvalému poškození.

5. Dojde-li k některému z následujících případů, ihned odpojte monitor z elektrické zásuvky a zavolejte kvalifikovaného technika:

- Kabel signálu mezi monitorem a počítačem je polámaný nebo poškozený. - Do monitoru LCD vnikla tekutina nebo byl vystaven dešti. - Je poškozen monitor LCD nebo jeho skřiň.

Montáž monitoru k podstavci

1. Vyjměte monitor z krabice.

2. Připevněte nohu stojanu k podstavci. (u vybraných modelů)

3. Zajistěte otočením ve směru hodin. Zkontrolujte, zda je podstavec zajištěn ke stojanu. (u vybraných modelů)

4. Zajistěte podstavec ke stojanu utažením šroubu pomocí integrovaného jazýčku nebo vhodné mince. (u vybraných modelů)

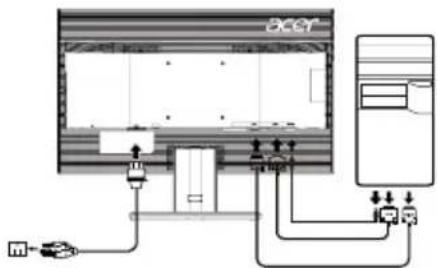

Připojení monitoru k počítači

1. Vypněte počítač a odpojte jeho napájecí kabel.

2. Připojte kabel signálu ke vstupní zásuvce VGA (volitelný) a/nebo DVI-D (volitelný) a/nebo HDMI (volitelný) monitoru a k výstupní zásuvce VGA (volitelný) a/nebo DVI-D (volitelný) a/nebo HDMI (volitelný) grafické karty počítače . Potom utáhněte ruční šroubky na konektoru kabelu signálu.

3. Volitelné: Propojte vstupní zásuvku zvuku (AUDIO IN) monitoru LCD a port linkového výstupu počítače kabelem zvuku.

4. Připojte napájecí kabel monitoru do portu napájení na zadní straně monitoru.

5. Připojte napájecí kabely počítače a monitoru do blízké elektrické zásuvky.

Poznámka: Výstup zvuku je pouze pro model s výstupem zvuku. Další pokyny najdete v uživatelské příručce.

7 6 5 4 3 2 1

Externí ovládací prvky

1&2 Vypínač - Slouží k zapnutí nebo vypnutí monitoru. Modrá ukazuje, že je monitor zapnutý. Oranžová ukazuje, že se monitor nachází v pohotovostním/úsporném režimu.
3&4		Mínus / plus	Pokud je nabídka OSD aktivní, stisknutím tlačítka mínus nebo plus můžete přepínat mezi volbami OSD. Pokud je nabídka OSD neaktivní, stisknutím tlačítka minus nebo plus můžete nastavit hlasitost. (Volitelné)
5	Nabídka	Funkce OSD	Stisknutím zobrazíte nabídku OSD. Dalším stisknutím přejdete na výběr v nabídce OSD.
6	Auto	Auto	Pokud je nabídka OSD aktivní, stisknutím tlačítka Auto ji ukončete. Když je nabídky OSD neaktivní, stisknutím tlačítka Auto manitor automaticky optimalizuje umístění zobrazení, zaostření a frekvenci monitoru.
7		Tlačítko Empowering	a. Když je aktivní nabídka OSD, toto tlačítko slouží pro ukončení (ukončení nabídky OSD).b. Když nabídka OSD není aktivní, toto tlačítko slouží k výběru situačního režimu.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající ne nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámů pro stanovení požadavku na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Poznámka: uživatelé v Kanadě

CAN ICES-3(B)/NMB-3(B)

Likvidace použitých elektrických a elektronických výrobků pro domácnosti v zemích EU

Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Oddělený sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický výrobek, vám poskytne orgán místní samosprávy, nejbližší sběrná služba nebo prodejce, u kterého jste výrobek zakoupili.

SPECIFIKACE

Panel LCD	Zobrazovací systém Barevný	monitor TFT LCD
	Velikost 21.5"W (55cm)
	Rozteč obrazových bodů 0.248 mm (H) x 0.248 mm (V)
	Jas 200cd/m	^2 (typicky)
	Kontrast 100,000,000:1Max. (ACM)
	Pozorovací úhel 90° (H)) 65° (V) (CR=10)
	Doba odezvy 5ms (on/off)
	Typ panelu TN
	Horizontální frekvence 30~80 KHz
	Vertikální frekvence 55~75Hz
Zobrazované barvy 16.7M barev
Frekvence obrazových bodů 180MHz
Maximální rozlišení		1920x1080@60Hz
Technologie Plug & Play VESA DDCCI/DDC2B
Třída energetické efektivity B
*Roční spotřeba energie 38 (kWh) (pro model se vstupem HDMI)
Příkon @200cd/ m^2	Režim Zapnuto	18.1W(typ.)
	Režim spánku	0.45W(typ.)
	Režim Vypnuto	0.35W(typ.)
Vstupní konektor		D-Sub24kolíkový DVI-D (pouze u modelů s duálním vstupem) HDMI (pouze u modelů s HDMI)
Vstup videosignálu		Analogový: 0,7 Vp-p (standardní), 75 ohmů, kladnýDigitální signál (pouze model s digitálním vstupem) HDMI signál (pouze u modelů s HDMI)
Reproduktor		1W x 2(pouze u modelů s Audio-Input)
Zvuk		Vstup zvuku (pouze model se vstupem zvuku)
		Výstup zvuku (pouze model s výstupem zvuku)
Maximální velikost obrazovky		Horizontální:476.6mmVertikální:268.1 mm
Zdroj napájení		100-240V~, 50/60Hz
Provozní prostředí		Provozní teplota: 0°C až 40°CSkladovací teplota: -20°C až 60°CProvozní vlhkost: 20% až 80%
Rozměry		508 (Š) x 390.5 (V) x 206.8 (H) mm
Hmotnost (čistá)		3.66 kg přístroj (čistá)
Spec. mechanizmu		Sklápění: -5° bis +25°Natáčení: anoNastavení výšky: anoOtáčení: anoOdnímatelná deska podstavce: Ne
Externí ovládací prvky:	Spínač/Tlacítko	Vypínač Auto /koneclevé(<)/pravé(>) Tlačítko E (Empowering)Nabídka/vstoupit
	Funkce	Management Nástroj JazykAcer Color OSD TimeoutModré světlo Wide ModeJas DDC / CIKontrast ACMColor Temp Vstup6 os Hue Auto Source6 os Saturation Režim rychlého spuštěníAutomatická konfigurace resetovatH. Position InformaceV. Position Soustředit seHodiny
* Změny specifikací bez předchozího upozornění vyhrazeny.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.
*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.
